смазка направляющих суппортов
В виду большого количества запросов насчет смазки МС 1630
был составлен сборник самых часто задаваемых вопросов:
1. Прежде всего надо коснуться очистки направляющих перед применением смазки. Для лучшего результата рекомендуем пользоваться специальными очистителями для тормозов. А также воспользоваться тряпками, щётками и другими инструментами.
Вычищать направляющие надо дочиста – прямо до зеркального блеска. Особенно, если до этого вы пользовались другой смазкой. Таким образом вы сможете избежать преждевременного закоксовывания смазки из-за её взаимодействия с другими смазками, ржавчиной, налётами и др.
К сожалению, это самая частая ошибка при обслуживании суппорта.
2. Для смазывания направляющих у вас есть выбор между двумя смазками ВМПАВТО: МС 1600 (универсальная) и МС 1630 (для направляющих). Преимущество обеих смазок перед остальными в том, что они не дают пыльникам разбухать. Таким образом сохраняется герметичность узла.
Специализированная смазка МС 1630 предназначена только для направляющих суппорта. За счёт своей силиконовой основы смазка не чувствительна к посторонним примесям (в отличие от МС 1600), но консистенция подобрана таким образом, чтобы сильные нагрузки на суппорт не дали смазке прийти в нерабочее состояние. Но МС 1630 выдерживает температуры до 200’C – это её и отличает от МС 1600.
Для эффективной работы смазки достаточно её наносить тонким слоем не более 1 мм (оптимально 0,1 мм).
3. Отдельно обращаем ваше внимание, что смазка МС 1600 не совместима с тормозной жидкостью DOT 5. 4. Через некоторое время отпишусь как эта смазка себя проявила, очиститель тормозов WURTH отлично очищает пыльники от старой смазки. Всем удачи на дорогах
Профилактика направляющих суппорта!
Всех вхожих в данную запись приветствую!
После того как в задних колесах появился неприятный металлический скрип, было решено заняться тормозной системой.
Сама проблема описана вот тут: www.drive2.ru/l/4857167/
Было решено идти от самого простого. Профилактикой суппортов, а именно смазка их направляющих.
И сейчас подробно опишу как этот процесс происходит. Занимался этим впервые, расскажу обо всех «подводных камнях» подробно…
Итак начнем
Ставим на домкрат, откручиваем колесо.
Далее откручиваем 2 болта ключом на 14, выделены красным цветом.

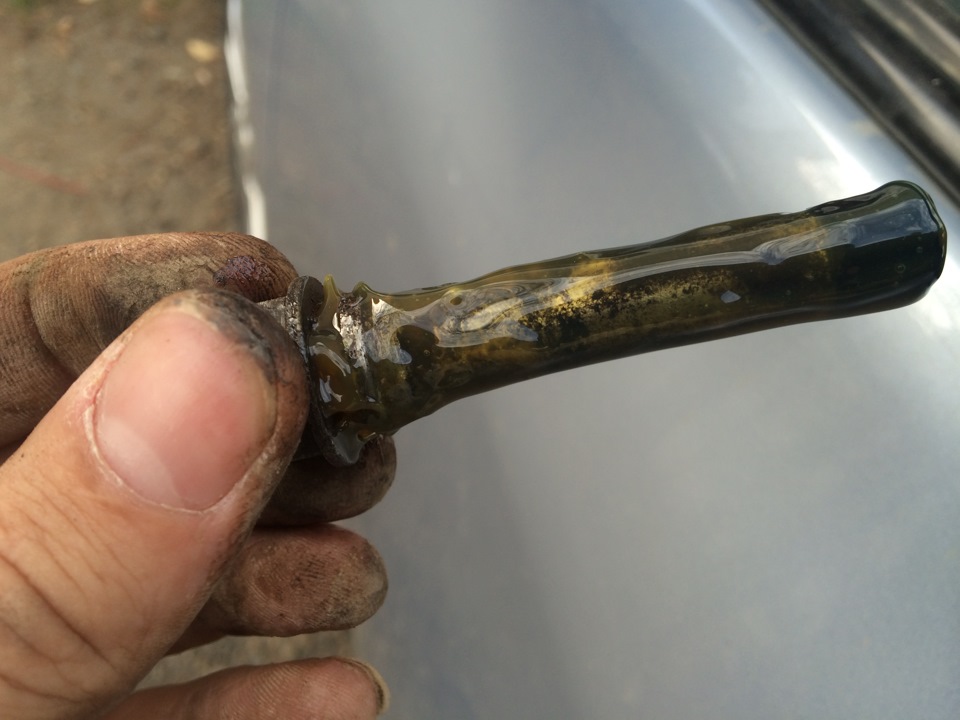

И вот они сами направляющие:
Они вытаскиваются без прокручивания, но с трудом, так как смазка на мох превратилась уже не в смазку а в пластилин.
Я взял просто ключ на 17, отодвинул пыльник что бы не порвать, взялся им так сказать за горло направляющего и вытянул его, так же и поступаем с нижним.
Практически в сухом состоянии задние направляющие:
А вот в такие ляпухи превратилась стара смазка:
Тщательно вытираем сами направляющие, пыльники изнутри и смазываем новой смазкой:
Хотел заказать универсальную смазку permatex(пробивается по номеру: 24125) для всей тормозной системы, но так она бы шла 2 недели да и в магазине посоветовали отличную смазку исключительно для направляющих по цене 200р, взял её.
Ну и собираем аккуратно всё в обратном порядке:
С остальными колесами проделываем то же самое… Эх если бы оно было так
На передних суппортах, на нижних направляющих есть еще и резинки, которые с легкостью удачно порвались в тот момент когда я их вытаскивал, или они уже были порваны до меня (есть такое большое подозрение) так как на одном из направляющих вместо той самой резинки стояло резиновое кольцо а сама резинка забита до упора. Скажем так это и есть один большой подводный камень! Надо или аккуратно вытаскивать направляющие или это обязательная деталь которая подлежит замене при профилактике.
Я поставил туда 2 резиновых кольца которые заменят ту самую резинку.
Всё отлично работает.
И теперь самое главное «НО»
После всей этой процедуры тот самый косяк, а именно звук, который докучал меня, НЕ ИСЧЕЗ! Печаль тоска
В то врем когда производил профилактику, по всем колесам, заметил что задние колодки на много больше изношенны чем передние и смазка на задних направляющих превратилась в пластилин, когда на передних колесах смазка еще оставалась… Думаю что задние колодки не менялись вообще, а мне прошлый владелец машины пел песни что колодки менянные, не врал, да, но и не уточнил что менял он только передние.
Короче говоря в будущем что бы избавиться от этого шума надо менять задние колодки!
В общем как то так друзья;) Всем желаю цепких тормозов и успехов по жизни!
Смазка суппортов: как, чем и зачем?
Любой «лишний» звук, доносящийся со стороны передней подвески, обязательно насторожит опытного автомобилиста. Износившийся подшипник, разболтавшаяся шаровая или раскрутившееся колесо могут привести к потере управляемости и даже стать причиной ДТП. Однако из множества стуков, которые могут издавать детали ходовой части, особенно выделяется звук, издаваемый тормозными суппортами – а точнее, их скобами и направляющими. Сегодня будем с ним бороться.
Э тот неприятный и громкий дефект не понаслышке известен многим водителям, причем вызывает он совершенно разную реакцию. Чаще всего владелец предпочитает «не мешать машине работать» — ведь так проще всего, а на работе самой тормозной системы «звуковое сопровождение» особо не сказывается. Однако существует немало дотошных автомобилистов, которые борются со звуком различными способами – например, смазкой направляющих и даже их доработкой.
Стук возникает из-за чрезмерного зазора в паре «направляющая-скоба»
Чем смазывать
Казалось бы, что может быть проще, чем смазать направляющие суппортов? Многие владельцы так и делают – во время очередной «переборки» тормозной системы берут и смазывают пальцы тем, что под руку попадётся. Как правило, в гаражном ассортименте находится литол и его производные, а также «графитка». Более продвинутые озадачиваются поиском специализированного состава, предназначенного именно для применения в узлах тормозной системы.
А теперь – неожиданность: в большинстве случаев неправильно поступают и те, и другие! Да, направляющие пальцы суппортов действительно необходимо смазывать, но отнюдь не тем, что обычно считают подходящей смазкой, даже если её так позиционируют в автомагазине.
Производители автомобилей выпускают смазки для направляющих под собственными брендами.
Вот список оригинальных ОЕМ-смазок от некоторых автопроизводителей с указанием каталожных номеров:
Существуют и смазки, которые выпускают компании производители автокомпонентов и «химии» под собственными брендами:
Такие разные смазки
К сожалению, в подавляющем большинстве случаев в автомагазинах (как онлайн, так и оффлайн) обычно предложат «не то» — то есть, противоскрипную смазку, которую в направляющих применять просто нельзя!
Дело в том, что медные и керамические противоскрипные пасты предназначены для нанесения на тыльную сторону колодок и ответные элементы тормозных суппортов, но для «направляек» они не годятся по нескольким причинам. Во-первых, после смазки солидолом, литолом, «графиткой» и другими смазками на основе минеральных масел резиновые пыльники пальцев практически всегда разбухают, перестают держаться на пальцах и, по сути, просто перестают выполнять свою функцию.
Во-вторых, для смазки направляющих годятся лишь специальные пластичные смазки на основе синтетических масел и загустителя. Благодаря этому смазка становится тугоплавкой и «не стекает» с направляющих после нагрева, а также не коксуется со временем от воздействия воды и высоких температур. Качественные специализированные смазки без проблем держат до +300С, но при этом неагрессивны к уплотнениям. При этом такие смазки не только не плавятся, но и не растворяются в воде, щелочах, разбавленных кислотах, тормозной жидкости, а также метаноле и этаноле.
Применение неподходящей смазки на практике может привести к обратному эффекту – то есть, смазанные направляющие пальцы закисают в суппорте, из-за чего плавающая скоба теряет свою подвижность, а колодки начинают подклинивать и перегреваться.
На тематических форумах выбору «правильной» смазки для направляющих посвящены сотни страниц, но при этом приведённые теоретические выкладки и практические отзывы нередко противоречат друг другу, что приводит к еще большей путанице.
Одной из наиболее распространённых универсальных смазок является американская Slipkote 220-R DBC, хотя её цена несколько «кусается» — за 85-граммовый тюбик просят около тысячи рублей! Смазку Slipkote также можно приобрести в «одноразовых» 10-граммовых пакетиках, которые стоят заметно дешевле.
В автомагазинах нередко под видом подходящего состава для направляющих пальцев предлагают довольно распространённую смазку Liqui Moly Bremsen Anti-Quietsch-Paste (арт. 7573, 3077, 3079, 3074) серо-голубого цвета, однако сам производитель в настоящее время позиционирует её как противоскрипную пасту и не рекомендует применять для смазки направляющих и закладки в пыльники. В её составе предусмотрен керамический наполнитель, который обладает термостойкостью до 1200С, в то время как синтетическая основа может термически деградировать намного раньше.
В производственной линейке этого немецкого производителя есть подходящая паста Anti-Quietsch-Paste (арт. 7656) красного цвета, которая не воздействует на резиновые и пластиковые элементы, но при этом выдерживает нагрев до +250С.
| Многие производители смазок подробно и наглядно расписывают, какой продукт для чего предназначен. Главное – не перепутать и найти в продаже нужную смазку. |
В руководстве по ремонту автомобилей ВАЗ предписывалось использовать для смазки направляющих водостойкую смазку УНИОЛ-1, изготовленную на основе нефтяных масел. Как правило, в наше время встретить её в продаже практически невозможно, но зато вполне реально найти аналог-заменитель — кальциевую пластичную смазку ЦИАТИМ-221. Она производится по ГОСТ 9433-80 и предназначена для смазки различных подшипников качения. Существует и фторированный вариант ЦИАТИМ-221F, который благодаря применению ультрадисперсного политетрафторэтилена (PTFE) обеспечивает улучшенные противозадирные и противоизносные качества.
Во-первых, температура каплепадения ЦИАТИМ-221 согласно ГОСТ 6793-74 составляет около 200 градусов – то есть, во многих случаях при активном использовании тормозов она может расплавиться и вытечь, поэтому она вряд ли может заменить «фирменные» смазки иностранного производства, предписанные для применения на современных иномарках.
Во-вторых, ЦИАТИМ-221 весьма недешев и обычно встречается лишь в больших ёмкостях, в то время как для смазки направляющих достаточно буквально несколько граммов. Именно поэтому производители смазок обычно продают их в небольших пакетиках – но, как Вы уже поняли, при этом важно не перепутать противоскрипную смазку для узлов тормозной системы с «тем самым» продуктом для направляющих.
Далеко не всегда смазывание направляющих решает проблему стука – как правило, при выработке в отверстиях скоб суппортов во время езды детали все равно перемещаются, что приводит к возникновению посторонних звуков.
Смазать или заменить?
Для некоторых автомобилей можно приобрести ремкомплекты суппортов, куда входят пыльники, пальцы и крепеж. Правда, нередко направляющие изготовлены непонятно кем и из чего – то есть, из «сырого» металла, да и геометрические размеры не всегда выдержаны верно. Отдельные механики умудряются не менять пальцы, а, не мудрствуя лукаво, просто… расклепывают их молотком! После этого направляющие могут элементарно заклинить в суппорте…
Так выглядит палец после «ремонта» с помощью молотка.
Многие владельцы автомобилей сталкивались с тем, что суппорта начинали греметь еще в гарантийный период. Обращение к официальному дилеру зачастую заканчивалось заменой узлов в сборе, поскольку не все производители выпускают отдельные детали тормозных суппортов в качестве запасных частей. В то же время для российских ВАЗов и некоторых автомобилей иностранного производства и скобы, и «ладошки», и тормозные цилиндры можно приобрести по отдельности, причем заводского изготовления!
Тема: Обслуживание передних суппортов (фотоотчет)
Опции темы
Поиск по теме
Оценка этой темы
Обслуживание передних суппортов (фотоотчет)
Домкратим, снимаем колесо, наблюдаем неприглядную картину:
Чтобы освободить суппорт, выкручиваем болты из направляющих суппортов ключом на 14. Ключом на 17 удерживаем саму направляющую.
Подвешиваем его на проволоку, чтобы он не мешался, следим чтобы тормозной шланг не перегибался.
Придерживая пыльник направляющей суппорта, вытаскиваем направляющую. Выходит она с совершенно замечательным звуком «чпок», сразу вспоминается онехдот про вежливого лОся, или лосЯ.
Вот в каком состоянии колодки и направляющие за 8 мес. эксплуатации после последней чистки, кстати состояние самой смазки, сравнительно приличное:
В направляющих самих колодок, картина еще более удручающая.Это верхняя.
Вычищаем все 4 направляющие и посадочное место в скобе суппорта под них. Устанавливаем на место. Это нижняя. Ни в коем случае не перепутайте местами, результатом будет удручающий скрип или скрежет. Поэтому я вынимаю и чищу их последовательно одну за другой.
Колодки и противоскрипные пластины очищены. Все 4 пластины протираем отдельно со всех сторон, не ленимся.
Тоже самое производим с направляющими суппортов. За 5 лет эксплуатации заметен износ. Следы полной бездеятельности дилера первые 2 года.
Чем я мажу, это смазка универсальная. В суппорте смазывать ей можно абсолютно всё, в том числе применять и в качестве высокотемпературной. Кроме манжеты (сальника) тормозного цилиндра, но его смазка в мои задачи не входила.
Смазываем все 4 направляющие колодок. Пожалуй на фото я нанес ее даже многовато. На внутренние удобнее наносить смазку на сами колодки.
Смазываем противоскрипную пластину, на внутренней колодке в месте сопряжения ее с тормозным цилиндром.
На направляющую суппорта наносим смазку, нужно минимальное количество, показанное на фото, может чуть чуть поболее. Это направляющая верхняя.
Чтобы получить вот такую картину. На фото уже нижняя направляющая с резиновым кольцом и она короче верхней. Смотрите не перепутайте. Для этого обычно я их вынимаю так же по очереди, чтобы не задумываться.
Устанавливаем собранные колодки с пластинами и направляющие суцппортов на место. Пыльники направляющих к этому моменту уже протерты.
Смажу я их снаружи слегка, излишками смазки, которая вылезет наружу после установки направляющих. Необходимо убедиться что пыльники встали кромкой в проточки наплавляющих.
В принципе, это происходит автоматически при нажатии направляющей посильнее, но проконтролировать нужно.
Ну вот очищенный механизм готов для установки суппорта на скобу взад.
Защитный пыльник тормозного цилиндра и его поршень естественно тоже очищаем. Смазана уже ответная часть на противоскрипной пластине.
Одеваем суппорт. Поскольку мы не меняли изношенные колодки на новые более толстые, одевается он с еле заметным натягом, задавливать ТЦ не приходится.
Не забываем снять проволоку, на которую подвешивали суппорт.
Все готово.
Вкручиваем и затягиваем. Болты в направляющие на место, аналогично отворачиванию,ключами на 14 и 17.
Чистка и смазка направляющих передних суппортов
Продолжаю повествовать чем занимался с машиной за время отпуска.
Замена масла по ТО-6 (
58 500 км) была сделана не у официалов (накладно ездить 200 км в одну сторону), а у себя в городе в проверенном сервисе с отметкой в книжке, следовательно, более ничего не проверялось (т.к. машина неделями простаивала в гараже).
Читая большое количество записей про последствия необслуженных направляющих суппортов, возникло огромное желание посмотреть на свои, которые на момент отпуска не смазывались почти 2 года (а может и более — кто знает смазывал ли дилер их при ТО-5).
Выбрал время, теплую погоду и поехал в гараж.
Начал я с водительской стороны. Открутив суппорт, был приятно удивлен состоянием тормозных колодок TRW: за 17 500 км износ составил менее 3 мм. Сравнивал с новыми колодками TEXTAR. Стирание равномерное, без перекосов, следовательно, направляющие работают исправно. Перейдем к нашей цели.
Как видно по фото — смазка не в лучшей форме, но не густая еще.
Состояние нижней получше, даже сохранился цвет оригинальной смазки — розовый.
Теперь мы все это очищаем от старой смазки.
Чтобы очистить посадочное место направляющих использовал верхнюю (как самую длинную) направляющую: вставил, провернул, вынул, вытер смазку. Потом нанес купленную заранее в Emex оригинальную смазку 0888701206 (590 руб.) (ну начинайте меня ругать, что я не то купил, она для этого не предназначена и т.д и т.п.- за 2 года не высохла и всё прекрасно работало) вставил направляющие на место и провернул на несколько оборотов, чтобы всё смазалось равномерно. Достал, одел пыльники и установил всё на место. По ощущениям направляющие с новой смазкой вращаются так же как и со старой.
Попутно очистил резинку тормозного цилиндра, направляющие колодок, сами колодки и все пластины; смазал ШРУСом болты крепления суппорта к направляющим (туго откручивались). Установил всё на место и приступил к противоположной стороне.
