Системы впрыска топлива
В конце 60х-начале 70х годов ХХ века остро встала проблема загрязнения окружающей среды промышленными отходами, среди которых значительную часть составляли выхлопные газы автомобилей. До этого времени состав продуктов сгорания двигателей внутреннего сгорания никого не интересовал. В целях максимального использования воздуха в процессе сгорания и достижения максимально возможной мощности двигателя состав смеси регулировался с таким расчетом, чтобы в ней был избыток бензина. В результате в продуктах сгорания совершенно отсутствовал кислород, однако оставалось несгоревшее топливо, а вредные для здоровья вещества образуются главным образом при неполном сгорании. В стремлении повышать мощность конструкторы устанавливали на карбюраторы ускорительные насосы, впрыскивающие топливо во впускной коллектор при каждом резком нажатии на педаль акселератора, т.е. когда требуется резкий разгон автомобиля. В цилиндры при этом попадает чрезмерное количество топлива, не соответствующее количеству воздуха. В условиях городского движения ускорительный насос срабатывает практически на всех перекрестках со светофорами, где автомобили должны то останавливаться, то быстро трогаться с места. Неполное сгорание имеет место также при работе двигателя на холостых оборотах, а особенно при торможении двигателем. При закрытом дросселе воздух проходит через каналы холостого хода карбюратора с большой скоростью, всасывая слишком много топлива. Из-за значительного разрежения во впускном трубопроводе в цилиндры засасывается мало воздуха, давление в камере сгорания остается к концу такта сжатия сравнительно низким, процесс сгорания чрезмерно богатой смеси проходит медленно, и в выхлопных газах остается много несгоревшего топлива. Описанные режимы работы двигателя резко повышают содержание токсических соединения в продуктах сгорания.
Стало очевидно, что для понижения вредных для жизнедеятельности человека выбросов в атмосферу надо кардинально менять подход к конструированию топливной аппаратуры.
СИСТЕМЫ ВПРЫСКА ТОПЛИВА
Для снижения вредных выбросов в систему выпуска было предложено устанавливать каталитический нейтрализатор отработавших газов. Но катализатор эффективно работает только при сжигании в двигателе так называемой нормальной топливо-воздушной смеси (весовое соотношение воздух/бензин 14,7:1). Любое отклонение состава смеси от указанного приводило к падению эффективности его работы и ускоренному выходу из строя. Для стабильного поддержания такого соотношения рабочей смеси карбюраторные системы уже не подходили. Альтернативой могли стать только системы впрыска. Первые системы были чисто механическими с незначительным использованием электронных компонентов. Но практика использования этих систем показала, что параметры смеси, на стабильность которых рассчитывали разработчики, изменяются по мере эксплуатации автомобиля. Этот результат вполне закономерен, учитывая износ и загрязнение элементов системы и самого двигателя внутреннего сгорания в процессе его службы. Встал вопрос о системе, которая смогла бы сама себя корректировать в процессе работы, гибко сдвигая условия приготовления рабочей смеси в зависимости от внешних условий. Выход был найден следующий. В систему впрыска ввели обратную связь — в выпускную систему, непосредственно перед катализатором, поставили датчик содержания кислорода в выхлопных газах, так называемый лямбда-зонд. Данная система разрабатывалась уже с учетом наличия такого основополагающего для всех последующих систем элемента, как электронный блок управления (ЭБУ). По сигналам датчика кислорода ЭБУ корректирует подачу топлива в двигатель, точно выдерживая нужный состав смеси.
На сегоднящний день инжекторый (или, говоря по-русски, впрысковый) двигатель практически полностью заменил устаревшую карбюраторную систему. Инжекторный двигатель существенно улучшает эксплуатационные и мощностные показатели автомобиля (динамика разгона, экологические характеристики, расход топлива).
Инжекторные системы подачи топлива имеют перед карбюраторными следующие основные преимущества:
точное дозирование топлива и, следовательно, более экономный его расход.
снижение токсичности выхлопных газов. Достигается за счет оптимальности топливно-воздушной смеси и применения датчиков параметров выхлопных газов.
увеличение мощности двигателя примерно на 7-10%. Происходит за счет улучшения наполнения цилиндров, оптимальной установки угла опережения зажигания, соответствующего рабочему режиму двигателя.
улучшение динамических свойств автомобиля. Система впрыска незамедлительно реагирует на любые изменения нагрузки, корректируя параметры топливно-воздушной смеси.
легкость пуска независимо от погодных условий.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ (на примере электронной системы распределенного впрыска)
В современных впрысковых двигателях для каждого цилиндра предусмотрена индивидуальная форсунка. Все форсунки соединяются с топливной рампой, где топливо находится под давлением, которое создает электробензонасос. Количество впрыскиваемого топлива зависит от продолжительности открытия форсунки. Момент открытия регулирует электронный блок управления (контроллер) на основании обрабатываемых им данных от различных датчиков.
Датчик массового расхода воздуха служит для расчета циклового наполнения цилиндров. Измеряется массовый расход воздуха, который потом пересчитывается программой в цилиндровое цикловое наполнение. При аварии датчика его показания игнорируются, расчет идет по аварийным таблицам.
Датчик положения дроссельной заслонки служит для расчета фактора нагрузки на двигатель и его изменения в зависимости от угла открытия дроссельной заслонки, оборотов двигателя и циклового наполнения.
Датчик температуры охлаждающей жидкости служит для определения коррекции топливоподачи и зажигания по температуре и для управления электровентилятором. При аварии датчика его показания игнорируются, температура берется из таблицы в зависимости от времени работы двигателя.
Датчик положения коленвала служит для общей синхронизации системы, расчета оборотов двигателя и положения коленвала в определенные моменты времени. ДПКВ — полярный датчик. При неправильном включении двигатель заводится не будет. При аварии датчика работа системы невозможна. Это единственный «жизненно важный» в системе датчик, при котором движение автомобиля невозможно. Аварии всех остальных датчиков позволяют своим ходом добраться до автосервиса.
Датчик кислорода предназначен для определения концентрации кислорода в отработавших газах. Информация, которую выдает датчик, используется электронным блоком управления для корректировки количества подаваемого топлива. Датчик кислорода используется только в системах с каталитическим нейтрализатором под нормы токсичности Евро-2 и Евро-3 (в Евро-3 используется два датчика кислорода- до катализатора и после него).
Датчик детонации служит для контроля за детонацией. При обнаружении последней ЭБУ включает алгоритм гашения детонации, оперативно корректируя угол опережения зажигания.
Здесь перечислены только некоторые основные датчики, необходимые для работы системы. Комплектации датчиков на различных автомобилях зависят от системы впрыска, от норм токсичности и пр.
Про результатам опроса определенных в программе датчиков, программа ЭБУ осуществляет управление исполнительными механизмами, к которым относятся: форсунки, бензонасос, модуль зажигания, регулятор холостого хода, клапан адсорбера системы улавливания паров бензина, вентилятор системы охлаждения и др. (все опять же зависит от конкретной модели)
Из всего перечесленного, возможно, не все знают, что такое адсорбер. Адсорбер является элементом замкнутой цепи рециркуляции паров бензина. Нормами Евро-2 запрещен контакт вентиляции бензобака с атмосферой, пары бензина должны собираться (адсорбироваться) и при продувке посылаться в цилиндры на дожиг. На неработающем двигателе пары бензина попадают в адсорбер из бака и впускного коллектора, где происходит их поглощение. При запуске двигателя адсорбер по команде ЭБУ продувается потоком воздуха, всасываемого двигателем, пары увлекаются этим потоком и дожигаются в камере сгорания.
ТИПЫ
В зависимости от количества форсунок и места подачи топлива, системы впрыска подразделяются на три типа: одноточечный или моновпрыск (одна форсунка во впускном коллекторе на все цилиндры), многоточечный или распределенный (у каждого цилиндра своя форсунка, которая подает топливо в коллектор) и непосредственный (топливо подается форсунками непосредственно в цилиндры, как у дизелей).
Одноточечный впрыск проще, он менее начинен управляющей электроникой, но и менее эффективен. Управляющая электроника позволяет снимать информацию с датчиков и сразу же менять параметры впрыска. Немаловажно и то, что под моновпрыск легко адаптируются карбюраторные двигатели почти без конструктивных переделок или технологических изменений в производстве. У одноточечного впрыска преимущество перед карбюратором состоит в экономии топлива, экологической чистоте и относительной стабильности и надежности параметров. А вот в приёмистости двигателя одноточечный впрыск проигрывает. Еще один недостаток: при использовании одноточечного впрыска, как и при использовании карбюратора до 30% бензина оседает на стенках коллектора.
Системы одноточечного впрыска, безусловно, являлись шагом вперед по сравнению с карбюраторными системами питания, но уже не удовлетворяют современным требованиям.
Более совершенными являются системы многоточечного впрыска, в которых подача топлива к каждому цилиндру осуществляется индивидуально. Распределенный впрыск мощнее, экономичнее и сложнее. Применение такого впрыска увеличивает мощность двигателя примерно на 7-10 процентов. Основные преимущества распределенного впрыска:
возможность автоматической настройки на разных оборотах и соответственно улучшение наполнения цилиндров, в итоге при той же максимальной мощности автомобиль разгоняется гораздо быстрее;
бензин впрыскивается вблизи впускного клапана, что существенно снижает потери на оседание во впускном коллекторе и позволяет осуществлять более точную регулировку подачи топлива.
Непосредственный впрыск как очередное и эффективное средство в деле оптимизации сгорания смеси и повышения КПД бензинового двигателя реализует простые принципы. А именно: более тщательно распыляет топливо, лучше перемешивает с воздухом и грамотней распоряжается готовой смесью на разных режимах работы двигателя. В итоге двигатели с непосредственным впрыском потребляют меньше топлива, чем обычные «впрысковые» моторы (в особенности при спокойной езде на невысокой скорости); при одинаковом рабочем объеме они обеспечивают более интенсивное ускорение автомобиля; у них чище выхлоп; они гарантируют более высокую литровую мощность за счет большей степени сжатия и эффекта охлаждения воздуха при испарении топлива в цилиндрах. В то же время они нуждаются в качественном бензине с низким содержанием серы и механических примесей, чтобы обеспечить нормальную работу топливной аппаратуры.
А как раз главное несоответствие между ГОСТами, ныне действующими в России и Украине, и евростандартами- повышенное содержание серы, ароматических углеводородов и бензола. Например, российско-украинский стандарт допускает наличие 500 мг серы в 1 кг топлива, тогда как «Евро-3»- 150 мг, «Евро-4»- лишь 50 мг, а «Евро-5»- всего 10 мг. Сера и вода способны активизировать коррозионные процессы на поверхности деталей, а мусор является источником абразивного износа калиброванных отверстий форсунок и плунжерных пар насосов. В результате износа снижается рабочее давление насоса и ухудшается качество распыления бензина. Все это отражается на характеристиках двигателей и равномерности их работы.
Первой применила двигатель с непосредственным впрыском на серийном автомобиле компания Mitsubishi. Поэтому рассмотрим устройство и принципы действия непосредственного впрыска на примере двигателя GDI (Gasoline Direct Injection). Двигатель GDI может работать в режиме сгорания сверхобедненной топливовоздушной смеси: соотношение воздуха и топлива по массе до 30-40:1. Максимально возможное для традиционных инжекторных двигателей с распределенным впрыском соотношение равно 20-24:1 (стоит напомнить, что оптимальный, так называемый стехиометрический, состав — 14,7:1) — если избыток воздуха будет больше, переобедненная смесь просто не воспламенится. На двигателе GDI распыленное топливо находится в цилиндре в виде облака, сосредоточенного в районе свечи зажигания. Поэтому, хотя в целом смесь переобедненная, у свечи зажигания она близка к стехиометрическому составу и легко воспламеняется. В то же время, обедненная смесь в остальном объеме имеет намного меньшую склонность к детонации, чем стехиометрическая. Последнее обстоятельство позволяет повысить степень сжатия, а значит увеличить и мощность, и крутящий момент. За счет того, что при впрыскивании и испарении в цилиндр топлива, воздушный заряд охлаждается — несколько улучшается наполнение цилиндров, а также снова снижается вероятность возникновения детонации.
Основные конструктивные отличия GDI от обычного впрыска:
Топливный насос высокого давления (ТНВД). Механический насос (подобный ТНВД дизельного двигателя) развивает давление в 50 бар (у инжекторного двигателя электронасос в баке создает в магистрали давление около 3-3,5 бар).
Форсунки высокого давления с вихревыми распылителями создают форму топливного факела, в соответствии с режимом работы двигателя. На мощностном режиме работы впрыск происходит на режиме впуска и образуется конический топливовоздушный факел. На режиме работы на сверхбедных смесях впрыск происходит в конце такта сжатия и формируется компактный топливовоздушный факел, который вогнутое днище поршня направляет прямо к свече зажигания.
Поршень. В днище особой формы сделана выемка, при помощи которой топливо-воздушная смесь направляется в район свечи зажигания.
Впускные каналы. На двигателе GDI применены вертикальные впускные каналы, которые обеспечивают формирование в цилиндре т.н. «обратного вихря», направляя топливовоздушную смесь к свече и улучшая наполнение цилиндров воздухом (у обычного двигателя вихрь в цилиндре закручен в противоположную сторону).
Режимы работы двигателя GDI
Электронные системы непосредственного впрыска бензиновых двигателей.
Система непосредственного впрыска бензина в цилиндры двигателя до настоящего времени не находила широкого распространения. Это обуславливалось тремя основными причинами:
— во-первых, потому, что общепринятый в настоящее время впрыск топлива во впускной трубопровод упрощает конструкцию самой форсунки
— во-вторых, потому, что больше времени отводится на приготовление топливно-воздушной смеси
— в-третьих, потому, что при этом упрощается конструкция головки блока.
Обычная форсунка располагается вне камеры сгорания, защищенная от всего того, что происходит во время воспламенения и после закрытия впускного клапана. Форсунка, входящая в камеру сгорания, должна выдержать все те изменения температур и давления, которые там происходят, а это усложняет ее. Она также должна впрыскивать топливо быстрее и лучше распылять его. Когда двигатель работает на максимальных нагрузках, другими словами, когда он требует больше топлива, время, отведенное на впрыскивание, уменьшается.
Если необходимо, обычная форсунка может подавать топливо в течение большинства циклов, в то время как форсунка непосредственного впрыска не может подавать топливо, когда открыт выпускной клапан, потому что топливо будет удаляться вместе с отработавшими газами. При непосредственном впрыске время, отводимое на процесс впрыскивания, гораздо меньше, поэтому форсунка должна подавать топливо быстрее, а это требует достаточно высокого давления топлива.
Смешивание – потенциальная проблема непосредственного впрыска. В обычной системе топливо начинает смешиваться с воздухом, когда они проходят через впускной клапан, и продолжают перемешиваться, при тактах впуска и сжатия. Форсунка непосредственного впрыска заполняет топливом центральную часть камеры сгорания за короткое время и должна лучше распылить топливо, чтобы гарантировать однородный состав смеси.
Сложность представляет и расположение форсунки непосредственного впрыска в головке цилиндров. Форсунки обычного типа являются составной частью впускного трубопровода, а форсунка непосредственного впрыска должна располагаться вверху камеры сгорания, где уже размещаются клапаны и, особенно, свеча зажигания. Кроме того, остается мало места для прохода охлаждающей жидкости вокруг жизненно важных зон головки цилиндров.
Общая схема системы топливоподачи системы непосредственного впрыска показана на рисунке 1. Топливо от топливоподкачивающего насоса 6 подается к топливному насосу высокого давления 1, оснащенному датчиком давления топлива для его точного дозирования. ТНВД заключен в герметичный кожух и вал насоса приводится во вращения с помощью электромагнитной муфты. Подача топлива к форсункам цилиндров осуществляется насосом высокого давления 1 развивающим давление 40…100 кгс/см2. При этом давление топлива, впрыскиваемое в цилиндры двигателя может быть постоянным (системы впрыска CDI – Мицубиси, FSI – Фольксваген) или изменяться: на холостом ходу 70 кгс/см2, при полной нагрузке 100 кгс/см2, на переходных режимах 30 кгс/см2 (система впрыска HPI французский концерн Пежо-Ситроен). Топливо накапливается в аккумуляторе давления 3 и из него по трубопроводам передается к форсункам. Форсунки 5, в отличие от традиционных систем впрыска, установлены не во впускном трубопроводе, а непосредственно в камере сгорания двигателя. Необходимое давление в системе поддерживается предохранительным клапаном 4. При подаче напряжения из блока управления открываются соленоидные клапана и топливо впрыскивается в камеру сгорания.

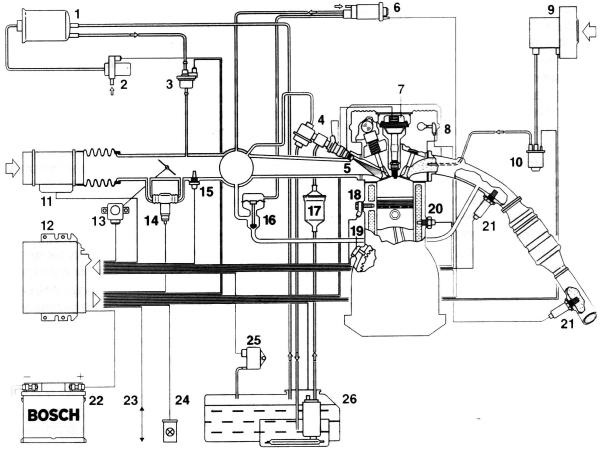

Структурная схема системы впрыска Motronic (DME)
1 — адсорбер
2 — клапан впуска воздуха
3 — клапан вентиляции топливного бака
4 — регулятор давления топлива
5 — форсунка
6 — регулятор давления
7 — катушка зажигания
8 — датчик фазы
9 — вспомогательный воздушный насос
10 — вспомогательный воздушный клапан
11 — измеритель массы воздуха
12 — блок управления
13 — датчик положения дроссельной заслонки
14 — регулятор холостого хода
15 — датчик температуры воздуха
16 — клапан рециркуляции отработавших газов
17 — топливный фильтр
18 — датчик детонации
19 — датчик частоты вращения коленвала
20 — датчик температуры двигателя
21 — датчик кислорода
22 — аккумуляторная батарея
23 — диагностический разъём
24 — лампа диагностики
25 — датчик дифференциального давления
26 — топливный насос
Бензиновые двигатели BMW имеют систему управления Bosch-Motronic. Это комбинированная электронная система зажигания и впрыска, обозначаемая как Digitale Motor-Elektronic (DME). Управление системами зажигания и впрыска осуществляется общим блоком управления. Здесь используется бесконтактная, полностью электронная, управляемая микропроцессором система зажигания, которая функционирует на основе информации, поступающей от индукционного датчика частоты вращения и углового положения коленчатого вала. Микропроцессор электронного блока управления преобразует поступающую информацию в так называемые параметрические поверхности (трехмерные графические характеристики), которые учитывают действия водителя и нагрузку на двигатель.
В систему впрыска Motronic могут поступать следующие данные:
• включено или выключено зажигание
• положение распределительного вала
• частота вращения коленчатого вала
• скорость движения автомобиля
• диапазон изменения передаточного отношения (в случае наличия автоматической трансмиссии)
• номер включенной передачи
• информация о включении кондиционера и т. п.
• напряжение аккумуляторной батареи
• температура воздуха на впуске
• расход воздуха
• угловое положение дроссельной заслонки
• напряжение сигнала кислородного датчика
• сигнал датчика детонации
Входные каскады электронного блока управления осуществляют подготовку поступивших от датчиков сигналов, характеризующих режимные параметры, микропроцессор обрабатывает эти данные, определяет рабочий режим двигателя и производит расчет параметров необходимых управляющих сигналов, которые передаются на выходные каскады усиления, а затем поступают к исполнительным устройствам. Исполнительные устройства воздействуют на характеристики систем питания и зажигания, обеспечивая точное дозирование топлива и оптимальный момент зажигания.
Для определения частоты вращения коленчатого вала здесь применяется индукционный датчик.

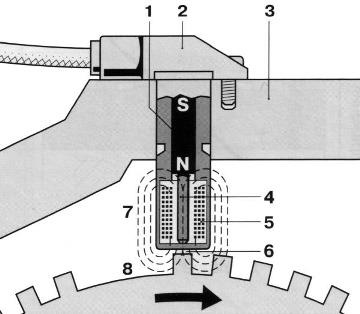

Индуктивный датчик содержат стержневой постоянный магнит 1 с полюсным сердечником из магнитомягкой стали и обмотку индуктивности 5 с двумя выводами.
Датчик устанавливается непосредственно напротив ферромагнитного зубчатого диска — задатчика угловых импульсов 8, от которого его отделяет небольшой воздушный зазор (0,8…1,5 мм). Сердечник соединен также с постоянным магнитом 1, и магнитное поле проходит через сердечник и зубчатый диск – задатчик импульсов 8.
Индуктивный датчик может также использоваться в качестве задающего генератора для выдачи базового сигнала на зажигание и впрыск топлива.
В системах Мотроник предусмотрены также дополнительные функции системы впрыска. Необходимость в дополнительных функциях управления и регулирования обусловлена жесткими требованиями, предъявляемыми к составу отработавших газов (ОГ), а также стремлением обеспечить наибольший комфорт и точное соответствие мощности двигателя условиям движения. В настоящее время используются следующие дополнительные функции:
• регулирование частоты вращения коленчатого вала на холостом ходу
• регулирование топливоподачи с обратной связью по составу смеси
• управление углом опережения зажигания по детонации
• рециркуляция ОГ для снижения выброса с отработавшими газами оксидов азота (NOX)
• управление турбокомпрессором
• управление длиной впускных каналов
• регулирование фаз газораспределения соответствующим воздействием на газораспределительный механизм
• ограничение подачи топлива при достижении заданной частоты вращения коленчатого вала
Общим для любых систем впрыска с электронным управлением является наличие датчика положения дроссельной заслонки, который в простейших системах служит основным источником информации о нагрузке двигателя. Вместе с тем большое значение имеет датчик давления, пневматически соединенный с впускным трубопроводом и регистрирующий абсолютное давление в нем. Для определения нагрузки двигателя особенно важно измерение количества проходящего через впускную систему воздуха. В системах впрыска Мотроник в зависимости марки и от модели автомобиля могут применяться следующие датчики расхода воздуха:
— объемные расходомеры воздуха (LMM)
— термоанемометрические массовые расходомеры воздуха с нагреваемой нитью (LHM)
— термоанемометрические массовые расходомеры воздуха с нагреваемой пленкой (HFM)
Принцип действия системы впрыска motronic.
Пуск двигателя. В течение всего процесса пуска двигателя осуществляется расчет количества впрыскиваемого форсунками топлива. Кроме того, для первых командных импульсов на впрыскивание в отсутствие вращения коленчатого вала устанавливается режим «синхронного впрыска». Повышенное количество топлива, впрыскиваемого в соответствии с низкой температурой двигателя, обусловлено образованием топливной пленки на внутренних стенках впускного трубопровода и необходимостью компенсации повышенной потребности в топливе двигателя при работе с низкой частотой вращения. Не¬посредственно после начала вращения коленчатого вала вплоть до завершения режима пуска по мере увеличения частоты вращения осуществляется постепенное уменьшение порции впрыскиваемого топлива.
Система Мотроник осуществляет также согласование параметров зажигания с параметрами процесса пуска. Угол опережения зажигания регулируется в зависимости от температуры охлаждающей жидкости и частоты вращения коленчатого вала так, чтобы был обеспечен легкий пуск и быстрый прогрев двигателя.
Послепусковой период. В течение послепускового периода (фазы, начинающейся непосредственно после завершения стадии пуска) осуществляется постепенное снижение количества впрыскиваемого топлива в зависимости от температуры охлаждающей жидкости и промежутка времени, прошедшего с момента за¬вершения стадии пуска. Угол опережения зажигания изменяется в соответствии с количеством впрыскиваемого топлива. Послепусковой период, таким образом, плавно переходит в стадию прогрева двигателя.
Прогрев двигателя. В зависимости от конструктивных особенностей двигателя и системы выпуска отработавших газов режим прогрева может быть реализован разными способами. Решающими факторами для расчета параметров управления двигателем при прогреве является его готовность к началу движения, а также оптимизация состава отработавших газов и расхода топлива. Сочетание бедной рабочей смеси с более поздним зажиганием при прогреве двигателя повышает температуру отработавших газов. Другую возможность повышения их температуры предоставляет использование богатой смеси вместе с нагнетанием дополнительного воздуха, который подается в систему выпуска за выпускными клапанами спустя короткое время с момента пуска двигателя. Для подачи воздуха, например, может использоваться специальный насос. Избыток воздуха при достаточном разогреве системы выпуска приводит к окислению СН и СО и достижению желаемой высокой температуры отработавших газов.
Оба способа обеспечивают быстрое приведение каталитического нейтрализатора в рабочее состояние. Наряду с воздействием на угол опережения зажигания и параметры впрыска ускоренный разогрев нейтрализатора может быть реализован также и за счет повышения частоты вращения коленчатого вала на холостом ходу. При достижении необходимой температуры каталитического нейтрализатора осуществляется регулирование впрыска, обеспечивающее коэффициент избытка воздуха, равный 1, и устанавливается соответствующий угол опережения.
Корректировка впрыска топлива при ускорении и замедлении движения автомобиля. Часть впрыскиваемого топлива при очередном открытии впускного клапана сразу не попадает в цилиндр, а остается на стенках трубопровода в виде жидкой пленки. Количество топлива, постоянно находящегося в виде такой пленки, резко возрастает с повышением нагрузки и с увеличением количества впрыскиваемого топлива. Во избежание обеднения горючей смеси, обусловленного оседанием части топлива на стенках впускной системы, во время разгона автомобиля должен быть обеспечен впрыск соответствующего дополнительного количества топлива. При снижении нагрузки происходит высвобождение осевшего на стенках впускного трубопровода топлива. Поэтому при замедлении движения время впрыска должно быть соответственно сокращено. Во время движения в режиме торможения двигателем (ПХХ) впрыск топлива прекращается полностью.
Управление частотой вращения коленчатого вала на холостом ходу. Управление частотой вращения коленчатого вала на холостом ходу должно обеспечивать соответствие между крутящим моментом и реальной нагрузкой. Последняя на холостом ходу складывается из различных внутренних нагрузочных моментов, моментов сил трения в кривошипно-шатунном механизме, приводе клапанов и дополнительных агрегатов (например, насоса си¬стемы охлаждения, кондиционера или гидроусилителя рулевого управления). Внутренние моменты сил трения в течение срока службы двигателя претерпевают постепенное изменение и, кроме того, они сильно зависят от рабочей температуры. На процесс регулирования частоты вращения оказывают влияние положение дроссельной заслонки и температура охлаждающей жидкости, а также сигналы датчиков нагрузки, поступающие от дополнительных агрегатов. Заданному значению частоты вращения коленчатого вала двигателя для каждого режима соответствует определенный расход воздуха.
Регулирование фаз газораспределения воздействием на распределительный вал. За счет регулирования фаз газораспределения воздействием на распределительный вал появляется возможность оказать влияние на наполнение цилиндров, чтобы обеспечить возможность максимального повышения мощности и крутящего момента при минимальном расходе топлива и низкой токсичности отработавших газов. При этом гидравлические или электрические исполнительные механизмы, управляемые системой Мотроник, поворачивают впускной и выпускной распределительные валы относительно коленчатого на угол, определяемый частотой вращения коленчатого вала или наполнением цилиндров.
Регулирование угла опережения зажигания по детонации. Электронное управление моментом зажигания предоставляет возможность очень точно регулировать угол опережения зажигания в зависимости от частоты вращения коленчатого вала, нагрузки и температуры охлаждающей жидкости. Тем не менее необходимо обеспечивать еще более узкий допуск на управление углом опережения зажигания для надежной работы двигателя в пределах, исключающих детонацию. Такое управление необходимо, чтобы при склонности к детонации, обусловленной допуском на размеры деталей двигателя, их износом, внешними условиями, качеством топлива, отложением нагара, ни один из цилиндров не перешел границы детонации. Дат¬чик детонации предоставляет возможность регулирования по детонации за счет улавливания возникающей при этом вибрации. Детонационное сгорание топлива приводит к установке более позднего момента зажигания в соответствующем цилиндре. Как только детонация прекращается, происходит постепенное воз¬вращение момента зажигания к более раннему, вплоть до исходного угла опережения зажигания. Для двигателей с турбокомпрессором также имеется комбинированная возможность регулирования по детонации за счет варьирования момента зажигания и давления наддува. Регулирование давления наддува, к тому же в определенных диапазонах частичной нагрузки двигателя, оказывается выгодным, поскольку приводит к сокращению расхода топлива.
Рециркуляция отработавших газов. Во время перекрытия клапанов некоторая часть отработавших газов выталкивается из камеры сгорания во впускной трубопровод. В этом случае при последующем открытии впускного клапана наряду со свежей смесью всегда будет происходить всасывание в цилиндр определенного количества отработавших газов. Варьирование доли отработавших газов возможно за счет их возврата во впускную систему и далее в камеру сгорания посредством клапана рециркуляции, управляемого электронной системой.
Улавливание топливных испарений. В современные системы впрыска, согласно требованиям «Евро-3» и «Евро-4», устанавливается система улавливания топливных испарений, состоящая из угольного адсорбера и электромагнитного клапана продувки адсорбера. С помощью указанной системы происходит улавливание испаряющихся углеводородов из топливного бака, их адсорбирование и подача во впускной трубопровод через электромагнитный клапан, который открывается по сигналам блока управления.
Крышка топливного бака выполняется герметичной. Пары топлива улавливаются емкостью с древесным углем. По мере испарений пары адсорбируются в емкости и затем по сигналу блока управления выводятся через электромагнитный клапан во впускной трубопровод и затем в цилиндры двигателя. Чтобы обеспечить устойчивую работу двигателя на холостом ходу и защитить каталитический нейтрализатор от переообогащения смеси, клапан закрывается, а на режимах прогретого двигателя и больших нагрузок открывается.
Рецеркуляция отработавших газов. В целях снижения выбросов оксидов азота, количество которых зависит главным образом от температуры сгорания топливовоздушной смеси, в систему выпуска двигателя устанавливают клапана перепуска (рецеркуляции) отработавших газов, которые работают по сигналам блока управления. Перепуск части отработавших газов во впускной трубопровод, на определенных режимах работы двигателя, позволяет снизить температуру цикла, а значит и выброс оксидов азота.
ЛЯМБДА-РЕГУЛИРОВАНИЕ
Для более точного регулирования горючей смеси в зависимости от качества сгорания (наличия свободного кислорода) и более высокой степени очистки отработавших газов необходима регулировка коэффициента избытка воздуха, чтобы состав смеси был близок к стехиометрическому. С этой целью в двигателях применяют системы, основой которых является специальный датчик, определяющий наличие кислорода в отработавших газах (лямбда-зонд), устанавливаемый в выпускной системе. Такие системы называют системами с обратной связью.

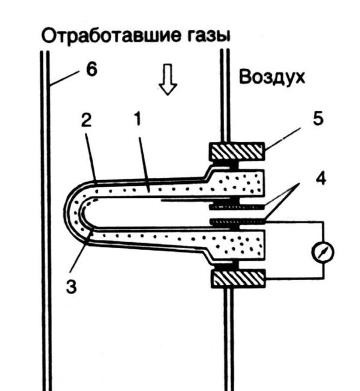

Датчик кислорода или лямбда-зонд (рис.4.) представляет собой элемент из порошка двуокиси циркония, спеченного в форме пробирки, наружная и внутренняя поверхность которой покрыты пористой платиной или ее сплавом, что выполняет роль катализатора и токопроводящих электродов. Внешняя поверхность датчика покрыта тонким защитным слоем керамики. Двуокись циркония при высоких температурах приобретает свойство электролита, а датчик становится гальваническим элементом. Внешняя поверхность датчика соприкасается с отработавшими газами, а внутренняя с атмосферным воздухом.

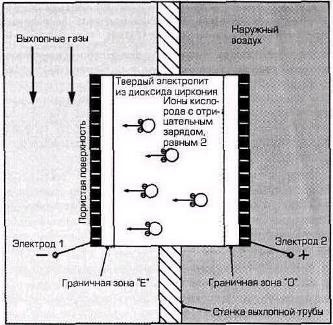

Принцип работы датчика кислорода показан на рис.5. На поверхности электродов 1 и 2 (пористая платина) всегда присутствует остаточный кислород, связанный с водородом, углеродом или азотом. При высоких температурах (более 350° С) в случае обогащения смеси в граничной зоне Е возникает недостаток кислорода. Отрицательно заряженные ионы кислорода начинают перемещаться к электроду 1, заряд на котором по отношению к электроду 2 становится отрицательным, что приводит к возникновению ЭДС.
Внутреннее сопротивление циркониевого датчика тем выше, чем ниже его температура. Поэтому генерирование ЭДС датчиком начинается только при прогреве его до температуры 350° С. До этого времени потенциал на выходе датчика составляет 0,0…0,50 В – это опорное напряжение, подаваемое от входного каскада блока управления.
Наличие опорного напряжения на входе блока позволяет определить готовность датчика к работе. На режимах пуска, прогрева холодного двигателя, ускорения и режиме максимальной мощности датчик не работает и состав смеси определяется блоком управления. Для расширения диапазона действия датчика и ускорения скорости его прогрева, особенно на режимах холостого хода и в условиях низких температур, применяют подогрев датчиков или их установку в непосредственной близости от двигателя.
При появлении в отработавших газах кислорода (коэффициент избытка воздуха λ больше единицы – бедная смесь) на контактах датчика падает напряжение (Рис.6.)
