Сверление трением, как делается и особенности технологии

Среди различных способов выполнить отверстие в металле существует достаточно специфический и редко применяемый метод, так называемое сверление трением. О особенностях этой технологии я расскажу в данной статье.

Особенности технологии сверление трением

Для выполнения такой операции применяются сверла без режущих граней, так называемые пуасоны или термосверла. Под большим давлением и на высоких оборотах создается достаточная сила трения с помощью которой разогревается металл. Когда его температура достигает порядка 600˚ С, он становится пластичным, что позволяет сверлу проникать в него и делать сквозные отверстия без образования стружки.

Видео выполнения такого сверления

Для чего применяется такая технология

Этот метод сверления применяют в тех случаях когда необходимо выполнить резьбовое соединение, установить втулку поз подшипник или пайку в тонкостенном металле, некоторыми термосверлами можно обрабатывать металл до 12 мм. Благодаря технологии есть возможность получить большую площадь нарезки резьбы, в 2-3 раза, для увеличение силы затягивания или установки втулок.

Преимущества и недостатки

Плюсы	Минусы
Высокая скорость и точность выполнения отверстий	Процесс можно выполнить только на сверлильном станке, поддерживающий от 2500 оборотов
Отсутствие стружки, экономия времени на ее удалении	Цена данного сверла высокая, что делает нерентабельным процесс при едино разовом использовании
Отсутствие необходимости в заточке инструмента и продолжительный срок службы. К примеру, производитель Centerdrill дает гарантию на использование своего инструмента до 3000 операций

Главным преимуществом технологии в целом можно назвать возможность использования тонкого металла в конструкции без потери качества соединения. Это значительно сокращает расходы как на сам материал, так и на его дальнейшую обработку, транспортировку готового изделия и его утилизацию после окончания срока службы.

Выполнение сверления пошагово

Термосверло устанавливается по разметке делали. Далее к нему прикладывается определенное осевое усилие на больших оборотах вращения, которые зависят от диаметра резьбы. Посмотреть эти данные можно в таблице ниже.

Происходит нагрев металла в точке соприкосновения пуасона с поверхностью за счет возникшего трения. Постепенно осевое давление увеличивается до полного проникновения сверла в заготовку. Здесь добавляется разделяющий порошок, который служит для охлаждения сверла и защищает его от перегрева.

На этом этапе происходит вытеснение металла с отверстия в двух направлениях, к нижней и верхней части заготовки. При этом осевое давление уменьшается, а обороты увеличиваются.

На этом этапе уже сформировано отверстие с обрамляющим утолщением по всему контуру. С верхней поверхности это кольцо может быть срезано при помощи специального торцующего пуасона, о нем я расскажу чуть ниже.

Здесь показана нарезка резьбы в отверстии. Это можно сделать стандартным мечиком, можно использовать способ холодной деформации резьбы с помощью без стружечного мечика. Второй вариант позволит получить более плотный материал в части соединения за счет его прессовки.

Какие термосверла существуют

Существует несколько видов таких сверл, образно их можно разделить на стандартные и торцующие. Теперь подробнее.

Стандартное термосверло, предназначено для сухого сверления отверстий в таких металлах как :

• Стали различных видов,

• Медь и ее сплавы (бронза, латунь и тд),

Может быть с длинной или короткой рабочей частью. Оно образует буртик с обеих сторон обрабатываемой заготовки.

Термосверло с торцующей юбкой. С его помощью можно не только формировать отверстие, но и убирать наплавление металла с передней части обрабатываемой поверхности.

Таблица подбора скорости вращения и мощности оборудования в зависимости от диаметра резьбы

Часто задаваемые вопросы, ответ эксперта

Можно ли сделать такое сверление своими руками, без использование сверлильного станка?

Ответ. Выполнить такую работу, например электрической дрелью, достаточно сложно. Нужно иметь достаточно мощный инструмент и прикладывать значительно усилие. Если заготовка из очень тонкого металла, до 1 мм, просверлить ее получится, с более толстым металлом уже могут возникнуть проблемы. Так же могут возникнуть проблемы с биением сверла, так как вручную удержать дрель в одном положении сложно, а это может привести к выполнению отверстия не точного размера.

Почему получаются рваные края обрамляющего кольца?

Ответ. Причина заключается в недостаточном прогреве металла или пуасона. В первом случаи, чаще всего, это низкие обороты инструмента или слишком высокое осевое давление на заготовку, во втором так же может быть использовано слишком много разделяющего порошка для охлаждения сверла. Решением второй проблемы может быть предварительное прогревание термосверла на 2-3 отверстиях.

Какие проблемы возникнут если не правильно выбрать скорость вращения и мощность оборудования?

Ответ. Пуасон будет облипать металлом и получить точное отверстие не получится.

Что обязательно нужно учесть при выполнении такого сверления.

Ответ. Подобрать пуасон правильного диаметра, подобрать скорость вращения и мощность станка с учетом толщины обрабатываемого металла, надежно закрепить заготовку.

Источник

Виды сверл по металлу и дереву, полный обзор

Сверла составляют большую категорию режущего инструмента, предназначенного для получения круглых отверстий в твердых материалах и заготовках. Сверление происходит в результате механического воздействия вращающегося сверла, закрепленного в специальном приводном инструменте или станке, на обрабатываемый материал. Классическими приводами для обеспечения вращения сверла являются:

Именно по этим признакам все выпускаемые сверла объединены в одну общую категорию токарно-слесарного инструмента. В то же время отдельные группы сверл существенно отличаются по назначению, конструкции, материалам из которых они изготовлены, наличию специальных покрытий, размерам и другим признакам.

Существующие конструкции сверл

Инструментальные заводы и компании предлагают в продаже специальные сверла для обработки металлов, дерева, камня, стекла и других материалов. По внешней конструктивной форме инструмент для сверления можно разделить на 9 групп:

Такое деление сверл не распространяется на вид обрабатываемого материала, а определяет только внешнюю конструктивную форму и виды работ, для которых данный инструмент предназначен.

Следует заметить, что технология токарной обработки очень часто предусматривает закрепление сверла в неподвижном положении, а во вращение приводится сама обрабатываемая заготовка. Используя сверловочный инструмент различных конструкций и назначений можно получить ровное сквозное или глухое отверстие, расширить уже имеющееся или углубить его до необходимого уровня.

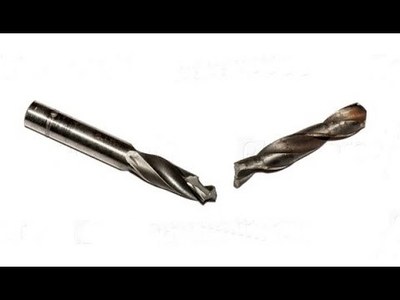

Спиральные или винтовые

Рабочая режущая часть такого инструмента выполнена в виде двух продольных кромок, закрученных по спирали вдоль центральной оси. Само сверло состоит из режущей части, соединительной шейки и хвостовика для закрепления во вращающемся приводе.

Это самый распространенный вид сверл, который используется в промышленном производстве, строительстве, ремонтных и бытовых работах. Диапазон выпускаемых диаметров от 0,1 до 80 мм. Максимальная длина режущей части 280 мм. Применяются в основном для обработки дерева, металла и некоторых других материалов. От области применения зависит форма и способ заточки рабочего наконечника.

Перьевые или перовые

Название этих сверл определено их формой в виде плоской лопатки, которая с рабочей стороны имеет острый наконечник, заточенный под режущую кромку с двух сторон. Для закрепления лопатки в патроне дрели предусмотрено наличие круглого или шестигранного хвостовика. Перовые сверла используют для сверления больших и глубоких отверстий в древесине и других не особо твердых материалах. Диаметр может быть от 10 до 65 мм. Длинна такого сверла может быть до 40 см.

Кольцевые коронки

Корончатый сверловочный инструмент имеет форму полого цилиндра с хвостовиком для закрепления в электроприводе. На рабочей режущей стороне находятся заточенные зубья, количество которых определяется диаметром сверла. Для отвода стружки во время сверления на внешней стороне цилиндра проточены наклонные продольные канавки. Применяются для получения отверстий в дереве, пластике, металле и других материалах.

Конусные сверла

Эти сверла разработаны и применяются для сверления тонких листовых материалов, когда другой тип инструмента не способен обеспечить надлежащего качества и точности выполнения. При выполнении работы конусным сверлом не требуется выполнение предварительного кернения и использование центрирующей подготовки.

Конструкция сверл представляет собой ровный или ступенчатый конус с двумя заточенными режущими кромками и хвостовика для закрепления в электроприводе. Размер конусного сверла определяется максимальным диаметром, который может быть в пределах от 12 до 36 мм. Использование сверл этого типа позволяет делать новые отверстия, а так же шлифовать и расширять уже имеющиеся. Более подробно о них можно почитать в этой статье.

Центровочные

Такие сверла представляют собой особую группу высокоточного инструмента из быстрорежущей стали. Центровочные сверла применяются для получения центровых отверстий диаметром 3,15 – 16 мм в особо прочных материалах. Представляют собой металлический цилиндр с центрирующей направляющей и двумя заточенными режущими кромками. Наличие направляющего хвостовика обеспечивает точное перпендикулярное направление инструмента при сверлении. Выпускаются в соответствии с требованиями ГОСТ 14952-75 или по международным стандартам DIN-333A, ISO 866. Подробнее о них (характеристики и применение) читайте здесь.

Сверла одностороннего резания

Имеют только одну режущую сторону, что обеспечивает самую высокую точность при выполнении отверстий.

Термосверла или пуасоны

Такой инструмент применяется для без стружечного сверления металла трением. Этот способ используется для увеличения площади резьбовых соединения тонких заготовок или установки в них различных втулок.

Многокромочное

Разработаны специально для увеличения скорости обработки заготовок и для этого имеют 4 рабочие режущие кромки. Хвостовик для закрепления может быть цилиндрическим, конусным, в виде 4-х или 6-тигранника. Основной недостаток конструкции заключается в сложной технологии заточки и высокой стоимости инструмента.

Шнековые

Разработаны специально для сверления мягких материалов с образованием большого количества крупной стружки. Очень глубокие отводящие канавки очень хорошо способствуют удалению образовавшихся отходов из области обработки материала.

Специальный инструмент для глубокого сверления

Говоря об этой группе сверл, прежде всего, упоминают пушечный и ружейный инструмент. Эти сверла незаменимы при необходимости сверления отверстий большой глубины и больших диаметров. При этом необходимо обеспечить возможность обработки очень твердых материалов с высокой точностью, отвод образующейся стружки, активное охлаждение материала и инструмента в зоне сверления.

С этой целью большинство конструкций имеют одну режущую кромку, не менее двух винтовых каналов для отвода стружки, и канал внутри сверла для подвода охлаждающей жидкости.

Таблица диаметров сверл разных видов

Классификация по применению

Разработчики и производители сверловочного инструмента уже давно знают, что технология обработки различных материалов имеет свои особенности. Поэтому при определении назначения сверла изготовитель обязательно учитывает, а потом указывает, для сверления каких материалов предназначен данный инструмент.

По металлу

При получении отверстия в металлических заготовках инструмент должен выдерживать большие механические нагрузки, не теряя режущих свойств, а его конструкция обеспечить отвод образующейся стружки. Поэтому самые распространенные сверла по металлу винтового типа. Хвостовик для закрепления выбирается в зависимости от типа привода и может быть цилиндрическим, конусным или шестигранным.

Для обработки твердых сталей и сплавов очень важно качество металла, из которого изготовлено сверло. Качество материала можно приблизительно оценить визуально:

Более подробно о металле, который используется для изготовление, читайте здесь.

Наличие покрытия существенно улучшает качественно-эксплуатационные показатели инструмента, но и делает его в несколько раз дороже.

По дереву

Способы обработки деревянных деталей и заготовок очень разнообразны и для их выполнения применяют следующие сверла:

Следует учесть, что кольцевые сверла для металлов и древесины сильно отличаются по качеству материалов, из которых они изготовлены. Кроме этого в конструкции коронки для обработки древесины всегда предусматривается наличие центровочного сверла и оправки.

Подробный видео обзор

Сверла по бетону, камню, кирпичу

Особенность сверления бетона и камня заключается в обязательном применении ударных воздействий на материал с одновременным вращением сверла. Поэтому в наконечники винтовых сверл изготовители инструмента впаивают особые «победитовые» напайки тупой формы, способные работать при тяжелых механических нагрузках.

Что такое победитовая напайка. На самом деле это народное название, которое пошло от названия завода «Победит». Именно здесь делают сверх твердые сплавы ВК4, ВК6, ВК8, ВК10, Т15К6 для инструмента.

Для получения отверстий больших диаметров используют корончатые буры. Они могут быть в виде единого не изменяемого элемента или составными для получения бура большой длины. Для улучшения обработки бетона и камня по краям цилиндра коронки вставлены и припаяны специальные зубья из особо прочного сплава, иногда с алмазным напылением.

Сверление стекла и керамики

Керамика и стекло это прочные, но очень хрупкие материалы. Поэтому их обработка должна производиться специальным инструментом очень осторожно. Для получения отверстий в стеклянных заготовках применяю сверла в виде копья или коронок.

Копьевидные сверла

Имеют заостренный наконечник в виде одной или двух перекрещенных лопаток с режущими кромками по краям. Для сверления рекомендуется применять шуруповерт или малооборотную дрель. Хвостовик всегда шестигранной формы для фиксации в стандартных патронах.

Корончатые сверла для керамики и стекла имеют такую же конструкцию, что и инструмент для бетона и камня, но вместо зубьев они имеют поверхность рабочего края с нанесенной алмазной смесью.

Сверление кафельной плитки

Для получения отверстий в уже уложенном плиточном покрытии применяют специальные сверла-резаки, которые называют балеринами. Из конструкция работает по принципу режущего циркуля с одной вертикальной опорной ножкой и передвигаемого на нужное расстояние резака с насадкой из быстрорежущей стали.

Видео технологии сверления

Это инструмент изготавливается из особо прочных стальных сплавов, имеет защитное покрытие и специальную заточку, которая позволяет успешно работать с самыми разнообразными материалами. Это очень удобный инструмент для бытового использования. Однако за универсальное применение придется заплатить в несколько раз дороже.

Диаметры сверл по металлу, все что существуют

Источник
