Создание фаски в программе Автокад

«Фаска» – это поверхность, образованная за счёт скоса кромки материала. Если говорить простыми словами – это срезанный угол между двумя прямыми. Встречается она везде, в машиностроении, в мебельном производстве и в других областях. Итак, стоит выделить 2 способа, как можно сделать фаску в Автокаде – это длина и угол (фза основу берутся расстояния по двум сторонам.

Способ 1

Вызовите «ФАСКА» или откройте вкладку «Главная», панель «Редактирование» – блок «Сопряжение/Фаска/Соединение кривых».

В командной строке появится сообщение

И сделайте следующее:

Выбор длины фаски в Autocad

Способ 2

По тому же принципу, что описан выше, активируйте «ФАСКА», но вместо опции «Длина» укажите «Угол».

Угол фаски с первым отрезком

И первый, и второй варианты были описаны с применением субопции «Обрезка».

Теперь же стоит обратить внимание на субопцию «Без обрезки»:

Автоматический срез всех углов полилиний

Полилиния – это представитель сложных примитивов, который состоит из нескольких связанных прямолинейных и/или дуговых сегментов, представляющих единый объект.

Вызовите команду и в открывшемся запросе выберите «полилиния».

Останется только навести курсор на замкнутую полилинию, в данном случае это прямоугольник, и кликнуть по одной из сторон фигуры.

Ошибка «Отрезки не компланарны»

Если, при попытке применить команду появляется ошибка «Отрезки не компланарны», значит, одна из вершин находится не на одном уровне с остальными.

Для решения ошибки сделайте следующее:

Полезные команды и переменные

Как уже упоминалось в начале статьи, области применения такого элемента, как «ФАСКА», невероятно обширны, поэтому изучению всех нюансов его создания и редактирования стоит уделить максимум времени и внимания.

Источник

Объекты не компланарны в автокаде что делать

Штриховка незамкнутого контура

Создать идеально замкнутый контур штриховки совсем несложно, более того, при грамотном подходе к черчению и при использовании аккуратных приемов работы, никаких проблем возникнуть не может. Однако можно представить себе ситуации, когда было бы желательно снять жесткое требование наличия замкнутого контура. Например, при доработке чужого чертежа, который выполнен не совсем корректно.

AutoCAD позволяет использовать некий допуск на погрешность при замыкании линии контура штриховки. Для того, чтобы этим воспользоваться, необходимо изменить значение системной переменной HPGAPTOL. Эта переменная может принимать значение от 0 до 5000.

Установленное по умолчанию значение 0 означает, что между объектами, описывающими область штриховки, не должно быть зазора. Однако можно задать максимально допустимую величину зазора между объектами, образующими контур штриховки, эта величина будет равна заданному пользователем значению системной переменной в единицах чертежа.

Привязка к линиям штриховки

Средства объектной привязки AutoCAD позволяют указывать конкретные точки тех или иных объектов. Штриховка является составным объектом и состоит из множества различных линий. Удобно ли, если привязка ловит каждую точку каждой линии штриховки?

Ответ на этот вопрос может быть различным, в зависимости от поставленной задачи. В большинстве случаев пользователи предпочитают отключить объектную привязку к линиям штриховки. Однако в некоторых ситуациях она может оказаться необходимой.

Для того, чтобы включить/выключить такую привязку, необходимо выполнить настройку в диалоговом окне настроек AutoCAD.

В секции Object Snap Options обратите внимание на пункт Ignore Hatch Objects (Игнорировать штриховку). Если напротив этого пункта поставлена галочка, объектная привязка не будет реагировать на линии штриховки). Если же убрать галочку, вы можете привязаться и к линиям штриховки тоже.

Подрезка и дотягивание составных объектов

Команды TRIM и EXTEND являются очень удобными и популярными инструментами AutoCAD. Однако не все знают, что при помощи этих команд можно редактировать также и составные объекты.

И команда TRIM (обрезать), и команда EXTEND (удлинить) могут быть применены к штриховке обычным способом. При этом подрезаются и дотягиваются все линии штриховки.

Обе команды могут быть применены к размерам. В этом случае переносится соответствуюшая выносная линия размера, с пересчетом его значения.

Текст (как однострочный, так и многострочный) также может быть границей для подрезки или дотягивания линий и др. объектов.

— Мтекст можно редактировать в блокноте, причём там он выдаёт своё полное форматирование, включая табуляцию. MTEXTED = notepad
Например, если в открытый блокнотом Мтекст скопировать
м<\H0.7x;\S3^;>
то он покажет «метр в кубе»
\Lasd\l покажет подчёркнутое asd

— Дополнительные ЛИСП функции можно записать в acad.lsp и закинуть в папку с acad.exe
— Если стоят Express tools, то Ваще!
В частности
+ Можно создавать свои типы линии
+ Редактировать наклон Мтекста и его привязку без изменения положения
+ Синхронизировать и адаптировать вьюпорты
+ Создавать свои шейпы для типов линий
+ Создавать свою «разбитую» штриховку из блоков и даже картинок
+ много чего

Источник

Не выделяются объекты на чертеже!

Здравствуйте уважаемые форумчане.

У меня таже ситуация.
На чертеже присутствуют елементы (текст и линиии), которые невозможно удалить, отредактировать, переместить и даже выделить.

Эти объэкты были созданы средствами самого автокада. Года два назад я регулярно работал в Автокаде (английской версии), щас приходится восстанавливать старые навыки.

Я знаю что эти невыделяэмые елементы воспринимаются автокадом как растровый рисунок. И где-то в дебрях меню надо всего лиш снять одно галочку. Подкажите пожалуйста какую (автокад русский).

_explode не помагает

Удалось вылечить командой _texttofront (нашел в FAQ).

Здравствуйте уважаемые форумчане.

У меня таже ситуация.
На чертеже присутствуют елементы (текст и линиии), которые невозможно удалить, отредактировать, переместить и даже выделить.

Эти объэкты были созданы средствами самого автокада. Года два назад я регулярно работал в Автокаде (английской версии), щас приходится восстанавливать старые навыки.

Я знаю что эти невыделяэмые елементы воспринимаются автокадом как растровый рисунок. И где-то в дебрях меню надо всего лиш снять одно галочку. Подкажите пожалуйста какую (автокад русский).

Источник

AutoCAD

Не удалось извлечь оглавление

А вы пробовали: Работа с накладывающимися друг на друга объектами

В AutoCAD есть функция, именуемая циклическим выбором. Это одна из тех функций, которые уже давно доступны, но редко используются большинством клиентов. Циклический выбор можно использовать для выбора объектов, накладывающихся друг на друга.

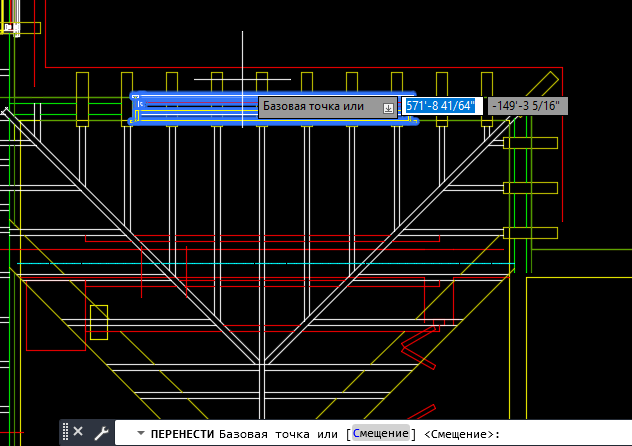

Например, при копировании плана несущих конструкций поверх плана первого этажа для проверки выравнивания наблюдается множество накладывающихся объектов. В результате объекты будут располагаться друг поверх друга, что усложняет их выбор. Циклический выбор — идеальный инструмент для работы с подобными объектами.

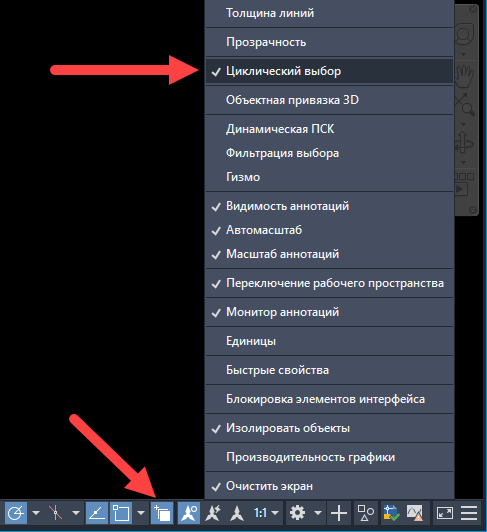

Включение циклического выбора в строке состояния

Сначала убедитесь в том, что инструмент циклического выбора отображается в строке состояния ( найти ).

Если значок циклического выбора отсутствует, нажмите «Адаптация» ( найти ) и выберите «Циклический выбор».

Функцию можно включить или отключить в строке состояния. найти

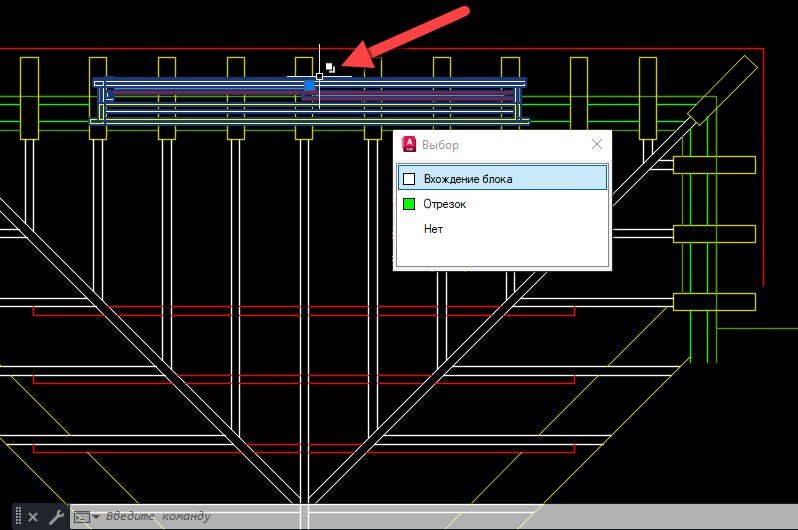

Если функция включена, то при наведении курсора на накладывающиеся друг на друга объекты рядом с курсором отображается значок. При выборе любого из накладывающихся объектов отображается поле со списком. В этом поле можно выбрать объект, который требуется изменить.

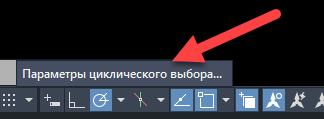

Управление отображением поля со списком

На вкладке «Циклический выбор» имеются и другие параметры, которые управляют отображением поля со списком циклического выбора. Дополнительные сведения см. в разделе справки Вкладка «Циклический выбор» (диалоговое окно «Режимы рисования»).

Даже если функция циклического выбора отключена в строке состояния, ее можно использовать, нажав комбинацию клавиш SHIFT + ПРОБЕЛ в качестве временной замены.

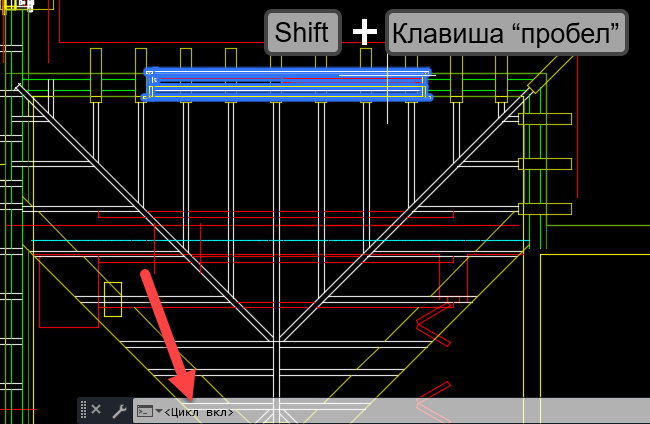

На то, что режим циклического выбора включен, указывает сообщение в командном окне, которое появляется после выбора накладывающихся объектов.

Для циклического выбора накладывающихся объектов щелкните левой кнопкой мыши. Когда объект, который требуется выбрать, выделен, нажмите клавишу ENTER и запустите команду обычным образом.

Использование команды OVERKILL для удаления накладывающихся объектов

Предположим, что имеется чертеж с множеством повторяющихся или перекрывающихся линий, дуг и полилиний. С помощью команды OVERKILL можно удалить эти объекты на основе свойств.

Обычно при работе с командой OVERKILL для одновременного выбора нескольких объектов используется секущая рамка выбора.

Циклический выбор — это удобная функция, облегчающая выбор одного из нескольких накладывающихся объектов для его редактирования. Лично я использую функцию циклического выбора и команду OVERKILL для проверки наличия накладывающихся друг на друга объектов в сложных чертежах с большим количеством геометрических объектов.

Управление режимами циклического выбора

Ниже перечислены наиболее часто используемые команды и системные переменные, относящиеся к циклическому выбору.

Источник

Отрезки не компланарны в автокаде что делать?

Создание фаски в программе Автокад

«Фаска» – это поверхность, образованная за счёт скоса кромки материала. Если говорить простыми словами – это срезанный угол между двумя прямыми. Встречается она везде, в машиностроении, в мебельном производстве и в других областях. Итак, стоит выделить 2 способа, как можно сделать фаску в Автокаде – это длина и угол (фза основу берутся расстояния по двум сторонам.

Способ 1

Вызовите «ФАСКА» или откройте вкладку «Главная», панель «Редактирование» – блок «Сопряжение/Фаска/Соединение кривых».

В командной строке появится сообщение

И сделайте следующее:

Выберите опцию «Длина», программа предоставит запрос «Первая длина » – введите необходимое для вас значение (к примеру, 3/10//100) и нажмите «Enter», по тому же принципу установите значение и для второй длины.

Выбор длины фаски в Autocad

Способ 2

По тому же принципу, что описан выше, активируйте «ФАСКА», но вместо опции «Длина» укажите «Угол».

Укажите в запросе значение первой длины, во втором – угол в градусах и нажмите «Enter».

Угол фаски с первым отрезком

И первый, и второй варианты были описаны с применением субопции «Обрезка».

Теперь же стоит обратить внимание на субопцию «Без обрезки»:

После вызова команды кликните по кнопке «Обрезка», после открытия будет предложено два варианта: «С обрезкой» и «Без обрезки», соответственно выберите второй.

Автоматический срез всех углов полилиний

Полилиния – это представитель сложных примитивов, который состоит из нескольких связанных прямолинейных и/или дуговых сегментов, представляющих единый объект.

Вызовите команду и в открывшемся запросе выберите «полилиния».

Останется только навести курсор на замкнутую полилинию, в данном случае это прямоугольник, и кликнуть по одной из сторон фигуры.

Ошибка «Отрезки не компланарны»

Если, при попытке применить команду появляется ошибка «Отрезки не компланарны», значит, одна из вершин находится не на одном уровне с остальными.

Для решения ошибки сделайте следующее:

Полезные команды и переменные

Как уже упоминалось в начале статьи, области применения такого элемента, как «ФАСКА», невероятно обширны, поэтому изучению всех нюансов его создания и редактирования стоит уделить максимум времени и внимания.

Отрезки не компланарны в автокаде что делать?

Данный раздел создан по просьбам участников Форума для сбора на сайте коллекции реальных работ чертежей for HVAC.

При присоединении файла, пожалуйста, указывайте следующую информацию:
Автор (Информация об авторе.)
Размер файла (максимальный размер присоединяемого файла 15 Мб)
Описание работы

Вся информация принимается и распространяется бесплатно.
Выполняет исключительно информационную функцию.
Администрация не несет ответственности за содержание представленной документации.
При обнаружении ошибок или неточностей просим вас прислать свои замечания на e-mail: ibforum@abok.ru.

Подскажите пожалуйста. Возможно ли из большой топосъемки вырезать небольшой участок в автокаде. Есть трасска газопровода протяженностью километров 40, а мне нужна для работы только небольшая часть. можно конечно распечатать через видовые экраны, это я знаю, но нужно именно части съемки для работы с ними. Слышал есть такая команда Extrime, но она у меня ни на 2005 ни на 2008 автокаде не стала работать. Может знает кто как целиком вырезать область например из построенного прямоугольник с сохранением всех данных внутри этой области.
Спасибо.

Сообщение отредактировал Intrapavelor — 12.2.2010, 12:38

Не придуман ещё мой мир ·)

Группа: Участники форума
Сообщений: 717
Регистрация: 21.10.2005
Из: г.Иваново
Пользователь №: 1377

Группа: Участники форума
Сообщений: 2259
Регистрация: 18.5.2008
Из: 55°45’06»N 37°37’04»E
Пользователь №: 18838

Группа: Участники форума
Сообщений: 429
Регистрация: 21.9.2009
Из: Москва
Пользователь №: 38700

Всем спасибо за участие Удобным показался вариант использования команды «обрезать» предварительно заключив нужную область в прямоугольник. Лишнее по краям удаляю. Конечно время это отнимает, но получается так как надо. Жаль сразу нет команды вырезать область внутри прямоугольника.

Я не понял как это сделать.

Сообщение отредактировал Intrapavelor — 18.2.2010, 13:24

Группа: Участники форума
Сообщений: 710
Регистрация: 11.2.2009
Пользователь №: 28987

Группа: Участники форума
Сообщений: 429
Регистрация: 21.9.2009
Из: Москва
Пользователь №: 38700

Инструмент Отрезок в Автокаде (Autocad)

В этом уроке вы узнаете подробнее, как начертить отрезок в Автокаде. Отрезок в Автокаде — это базовый инструмент. С помощью него можно создавать как отдельные прямолинейные отрезки, так и ломаные линии, состоящие из отдельных отрезков.

Построение отрезков в Автокаде производится щелчками левой кнопки мыши (далее ЛКМ). Тем самым мы задаем конечные точки отрезка в необходимых местах.

На вкладке “Главная” в окне “Рисование” наведите указатель мыши на инструмент “Отрезок”. Не спешите щелкать по кнопке. Подождите некоторое время, и программа выведет подсказку (всплывающее окно). Там будет указана Команда вызова инструмента. В нашем случае это команда «ОТРЕЗОК».

Как построить отрезок в Автокаде?

Теперь нажмите ЛКМ по кнопке “Отрезок”, либо просто на клавиатуре начните вводить слово Отрезок (или “_line”). Достаточно напечатать лишь ‘Отр”, и программа сама вам предложит вариант Отрезок. Чтобы вызвать команду, нажмите клавишу «Enter».

Теперь обратите внимание на командную строку! Там появился запрос: _line Первая точка. Программа Автокад просит нас указать первую точку отрезка. Для этого ставим курсор в необходимое место на экране и производим щелчок ЛКМ. Затем указываем вторую точку так же с помощью ЛКМ. И отрезок в Автокаде построен.

На этом выполнение команды Отрезок в Автокаде не закончится. Далее будет предложено продолжить построение отрезков. При этом конечная точка первого отрезка будет начальной точкой второго отрезка. Посмотрите другие наши уроки по Автокаду для начинающих, чтобы более детально разобраться в программе.

Теперь узнаем, как разделить отрезок в Автокаде. В ходе выполнения построений можно отменить задание последней точки отрезка, а также закончить построение отрезка.

Отмену последней введенной точки можно произвести из контекстного меню. Для этого нажмите правой кнопкой мыши (ПКМ) и выберите действие “ Отменить”. При этом последняя построенная точка удалится.

Чтобы не тратить время на вызов контекстного меню, Вы всегда можете воспользоваться ключевыми буквами вызова команды. В нашем случае буква “Т” (а затем нажатие “Enter”) отменяет построение последней точки отрезка.

Чтобы закончить построения, выберите из контекстного меню опцию “Ввод”, либо “Отмена” или нажмите клавишу “Enter” (ещё можно использовать”Esc”).

Также в ходе выполнения команды Отрезок доступна еще опция “Замкнуть”, то есть создать отрезок в полилинию Автокад. Она становится доступна при построении хотя бы двух отрезков. И предназначена для замыкания начальной точки первого отрезка и конечной точки последнего отрезка. Вызывается из контекстного меню при нажатии ПКМ. Вы можете использовать ключевую букву “З” на клавиатуре.

Точные построения отрезков и ломаных в Автокаде

Выбираем инструмент «Отрезок». И на запрос командной строки указать первую точку отрезка, вводим в нее координаты, например, (10,10) и нажимаем “Enter”.

Как видно на рисунке, первая точка построилась в точке с координатами х=10мм и y=10мм от начала координат.

Внимание! Между координатами X и Y необходимо ставить знак запятой, так как точка воспринимается программой как разделитель между целой и дробной частью числа.

Конечную точку отрезка давайте построим в начале координат. Для этого в командной строке вводим значения (0,0). И не забываем нажать “Enter”.

Как быть, если нам надо построить отрезок в Автокаде заданной длины?

Строим первую точку. Можно задать её произвольно или с помощью координат. А теперь обратите внимание на подсказки в виде полей для ввода значений. На рисунке я выделил их красным цветом.

Если у Вас они не показываются, то необходимо выбрать параметр “динамический ввод”. Для этого нажмите на клавишу F12. Либо выберите значок в строке состояния.

Эти поля показывают значение длины отрезка в Автокаде и угла наклона отрезка. При этом поле длины по умолчанию активно.

Теперь попробуйте ввести какое-нибудь значение длины отрезка с клавиатуры, например, 20. Оно автоматически показывается в поле-подсказке. Теперь нажимаем “Enter”. И отрезок в Автокаде, заданной длины 20 мм, построен.

Если Вы знаете угол наклона, то можете ввести и его. Для этого после ввода длины отрезка в Автокаде нажмите клавишу “Tab” на клавиатуре и попадете в поле для ввода угла наклона отрезка. Вводите значение и нажимаете “Enter”.

Мы с Вами разобрались, как строить отрезки в Автокаде, в. т.ч. как преобразовать отрезок в полилинию Автокад.

Теперь Вы сможете построить отрезки в Автокаде с помощью координат, задания значений длины отрезка в Автокаде или просто с помощью мыши.

В следующем уроке продолжим рассмотрение простейших примитивов, в частности, прямых (лучей). Как научиться работать в Автокаде, расскажет наш курс!

Отрезки в Автокаде – как сделать, объединить, разделить. Опорный отрезок.

В этом уроки мы поговорим о том, как правильно работать с отрезками в Автокаде.

В уроке разбираются следующие насущные темы:

– Как объединять отрезки в Полилинию в Автокаде;

– Как работать с опорным отрезком, как масштабировать с ним чертежи AutoCAD;

– Как сделать отрезок в Автокаде;

– Как разделить отрезок на одинаковые части;

– Как строить отрезки в Автокаде под определенным углом.

Видео версия урока:

Освой AutoCAD за 40 минут пройдя базовый курс от Максима Фартусова.

Текстовая версия урока:

Здравствуйте дорогой коллега! В этом уроке, мы с Вами подробней рассмотрим возможности команды “отрезок”. Предлагаю не тянуть чертеж за ватман и приступить к изучению вопросов!

Вопрос 1. Как построить отрезок в Автокаде под углом?

Шаг 1. Вызываем команду “отрезок”.

Шаг 2. Ставим первую точку нашего отрезка.

Шаг 3. Если Вы хотите чертить отрезок под углами определенной кратности (5,10,15,18,23,30 градусов) используйте режим под названием “полярное отслеживание”. Находится она на панели режимов.

Для выбора кратности угла, нажмите на “треугольник”. Когда появится список, выберите нужную кратность и Ваш отрезок будет чертиться под этими углами.

Теперь, когда мы поставим первую точку нашего отрезка и начнем крутить курсор, то в определенный момент появиться вспомогательная зеленная линия к которой наш отрезок как бы “прилипнет” и которая даст понять, что это угол 45 градусов или кратен 45-ти градусам.

Шаг 4. Для задания произвольного угла отрезка в Автокаде, сначала мы ставим первую точку нашего отрезка и вводим длину нашего отрезка.

Для указания угла наклона к горизонтали, требуется нажать кнопку TAB. Обращаю Ваше внимание на то, что углы в Автокаде отсчитываются так: против часовой стрелки со знаком плюс, по часовой стрелке со знаком минус.

После ввода длины отрезка (не обязательно вводить длину отрезка, можно указать произвольное значение), необходимо переключиться на ввод значения угла, для этого нажимаем кнопку TAB

После нажатия TAB вводим нужное значение угла, например 32 градуса и нажимаем enter для подтверждения.

Вопрос 2. Как найти середину отрезка в Автокаде?

Шаг 1. Делается это достаточно просто. Первым делом, убедитесь, что у Вас включены и настроены привязки. Привязки находятся вот тут (см. картинку ниже).

В случае, если Вы никогда не заходили в настройки привязок, следует кликнуть по стрелочке и вызвать окно, в котором нужно поставить галочку напротив “середина”.

Шаг 2. Итак, включили привязки (пиктограмма горит синим цветом). Теперь, когда мы возьмем любой инструмент для рисования, допустим новый отрезок и наведем на существующий отрезок, у нас появиться подсказка в виде зеленого треугольника. Это и есть привязка к середине нашего предыдущего отрезка.

Вопрос 3. Как разделить отрезок в Автокаде на равные части?

Допустим, у нас есть отрезок. И наша задача состоит в том, чтобы разделить его на четыре равные части. (обратите внимание, даже на глаз я сделал это очень не точно. Поэтому и есть такая возможность, которая помогает в некоторых моментах сделать точное деление на части)

Шаг 1. Для решения этой задачи, требуется зайти в панель “рисование” и раскрыть ее нажав на треугольник. Панель находится на вкладке “главная”.

Шаг 2. В новом окне нас интересует команда “поделить на равные части”, нажимаем на нее и смотрим, что делать дальше.

Шаг 3. Теперь требуется выбрать объект для деления, это наш отрезок.

Шаг 4. Теперь требуется ввести число сегментов, которые мы хотим получить в итоге. Обратите внимание, если у Вас включен динамический ввод, то подсказка будет около курсора. Если нет, то вводить значение нужно в командной строке.

Шаг 5. После ввода значения нажимаем enter и смотрим на результат. Обращаю Ваше внимание на тот факт, что деление отрезка происходит за счет использования инструмента “точка” в Автокаде. И по умолчанию, точка практически не видима, ее следует настроить.

Вопрос 4. Как объединять отрезки в полилинию в Автокаде?

Имея несколько отрезков на чертеже мы можем их преобразовать в одну полилинию в Автокаде.

Шаг 1. Раскрываем панель “редактирования”, нас интересует команда “редактировать полилинию”.

Шаг 2. Далее, выбираем любой из отрезков.

Шаг 3. Программа Автокад просит преобразовать отрезок в “полилинию”, мы соглашаемся и нажимаем enter. Данной процедурой мы преобразовали один из отрезков в полилинию.

Шаг 4. Сейчас нам требуется опять с помощью команды “добавить” выбрать оставшиеся отрезки и затем два раза нажать на enter. Тем самым мы объединили все наши отрезки в одну полилинию.

Выбираем отрезки, которые мы присоединим к нашей созданной полилинии.

Итог наших работ, наши отрезки стали одной полилинией и теперь мы можем задать ей новые параметры, например присвоить единую ширину.

Вопрос 5. Как сделать масштаб с помощью опорного отрезка в Автокаде?

После вставки изображения в Автокад иногда возникает вопрос, а как подогнать картинку по масштабу?

Т.е. чтобы она была скажем М 1:1? Это делается достаточно просто, требуется найти лишь размер любой линии и с помощью масштаба сделать подгонку.

Шаг 1. Найдем на нашем изображении линию с размером.

Шаг 2. На вкладке “главная” найдем команду “отрезок” и активируем ее.

Шаг 3. Начертим нашу линию. Причем первая точка нашего отрезка, будет совпадать с началом линии на картинке. Как видите, на нашем примере мы поставили первую точку отрезка в начале линии на рисунке, направили ее ровно вверх и задачи значение 200. Проще говоря, мы провели линию поверх картинки, началом отрезка послужило начало линии на картинке.

Шаг 4. Выбрали наш отрезок в Автокаде и придадим ему в свойствах другой цвет, например красный. Для чего? Так он будет более заметным на фоне нашей картинки. Напомню, что цвет можно поменять в “свойствах”, которые находятся на вкладке “главная”. Требуется кликнуть по треугольнику и выбрать нужный цвет, как на примере ниже.

Шаг 5. Отлично! Теперь наш отрезок стал красным и нам нужно выделить нашу картинку. Просто нажмите на рамку, что очерчивает рисунок или просто выделите всю картинку. И в том и другом случае Вы увидите синие маркеры, это сигнал о том, что объект выделен.

Шаг 6. Когда мы выделили нашу картинку, которую мы вставили в Автокад, нам нужно кликнуть где нибудь рядом или на самой картинке “правой кнопкой мышки”, чтобы появилось контекстное меню, где нам нужно выбрать команду “Масштаб”.

Шаг 7. После того, как мы выбрали команду “масштаб”, программа Автокад попросит нас выбрать базовую точку. В нашем и Вашем случае, это точка начала нашего отрезка и линии на картинке. Выбираем эту точку. Обратите внимание, чтобы линия была видна еще лучше, следует настроить веса в автокаде и включить их отображение.

Шаг 8. После того, как мы выбрали базовую точку, следует нажать в командной строке на слова “опорный отрезок” или нажать правую кнопку мышки и выбрать ее в контекстном меню.

Шаг 9. Теперь важная тонкость. Сейчас нам нужно указать длину опорного отрезка. Т.е. отрезка на который мы будем опираться при изменении масштаба, в нашем случае это линия на нашем рисунке, которая имеет длину 200 мм. В итоге, мы два раза кликнем левой кнопкой мышки, сначала на начале линии, потом на ее конце.

Шаг 10. Теперь нам нужно указать новую длину. Соответственно, указываем конечную точку нашего отрезка. Когда Вы начнете это делать увидите, что все изображение будет пропорционально изменяться в размерах относительно базовой точки. Завершаем команду кликом левой кнопки мыши.

Шаг 11. Как видите, теперь наш отрезок и линия стали почти одного размера. Почему почти? Я считаю, что на практике довольно сложно выровнять изображение к масштабу 1:1, погрешность в 1.2-1.5% всегда будет.

Это был последний вопрос, который мы разберем в этом уроке. Предлагаю подвести итоги.

Как и вся музыка состоящая из всего 12 нот (7 нот + тона), так и все чертежи состоят только из отрезков. Но зато какое многообразие проектов можно создать используя только одну команду “отрезок”. Не нужно недооценивать данную команду, она несет большой потенциал и возможности, да Вы и сами убедились в этом уже. Конечно, в некоторых ситуациях лучше использовать только полилинии в Автокаде, но и даже полилиния состоит из простых отрезков.

Исходные объекты не компланарны в автокаде

Если хотя бы один из трёх векторов — нулевой, то три вектора тоже считаются компланарными. Тройка векторов, содержащая пару коллинеарных векторов, компланарна.

Обобщения [ править | править код ]

Критерии компланарности позволяют определить это понятие для векторов, понимаемых не в геометрическом смысле, а, например, как элементы произвольного векторного пространства.

Иногда компланарными называют те точки (или другие объекты), которые лежат на (принадлежат) одной плоскости. 3 точки определяют плоскость и, тем самым, всегда (тривиально) компланарны. 4 точки, в общем случае (в общем положении), некомпланарны.

Можно распространить понятие компланарности и на прямые в пространстве. Тогда параллельные или пересекающиеся прямые будут компланарны, а скрещивающиеся прямые — нет.

«Фаска» – это поверхность, образованная за счёт скоса кромки материала. Если говорить простыми словами – это срезанный угол между двумя прямыми. Встречается она везде, в машиностроении, в мебельном производстве и в других областях. Итак, стоит выделить 2 способа, как можно сделать фаску в Автокаде – это длина и угол (фза основу берутся расстояния по двум сторонам.

Способ 1

Вызовите «ФАСКА» или откройте вкладку «Главная», панель «Редактирование» – блок «Сопряжение/Фаска/Соединение кривых».

В командной строке появится сообщение

И сделайте следующее:

Выберите опцию «Длина», программа предоставит запрос «Первая длина » – введите необходимое для вас значение (к примеру, 3/10//100) и нажмите «Enter», по тому же принципу установите значение и для второй длины.

Выбор длины фаски в Autocad

Способ 2

По тому же принципу, что описан выше, активируйте «ФАСКА», но вместо опции «Длина» укажите «Угол».

Укажите в запросе значение первой длины, во втором – угол в градусах и нажмите «Enter».

Угол фаски с первым отрезком

И первый, и второй варианты были описаны с применением субопции «Обрезка».

Теперь же стоит обратить внимание на субопцию «Без обрезки»:

После вызова команды кликните по кнопке «Обрезка», после открытия будет предложено два варианта: «С обрезкой» и «Без обрезки», соответственно выберите второй.

Автоматический срез всех углов полилиний

Полилиния – это представитель сложных примитивов, который состоит из нескольких связанных прямолинейных и/или дуговых сегментов, представляющих единый объект.

Вызовите команду и в открывшемся запросе выберите «полилиния».

Останется только навести курсор на замкнутую полилинию, в данном случае это прямоугольник, и кликнуть по одной из сторон фигуры.

Ошибка «Отрезки не компланарны»

Если, при попытке применить команду появляется ошибка «Отрезки не компланарны», значит, одна из вершин находится не на одном уровне с остальными.

Для решения ошибки сделайте следующее:

Полезные команды и переменные

Как уже упоминалось в начале статьи, области применения такого элемента, как «ФАСКА», невероятно обширны, поэтому изучению всех нюансов его создания и редактирования стоит уделить максимум времени и внимания.

Иногда во время работы происходят ситуации, что отрезки и полилинии не соединяются, замкнутые контуры не штрихуются, длины линейных объектов странно завышены. Такое происходит если объекты не компланарны, то есть разнесены по разным высотам.
Есть несколько способов перенести все объекты в горизонтальную плоскость.
1. Если объекты идентичны (все они отрезки или полилинии), нужно все их выбрать (Ctrl + A) и в свойствах выставить для “Начало Z” и “Конец Z” или “Уровень” значение 0.


2. При помощи Express Tools. Необходимо выделить все объекты. В ленте выбрать вкладку “Express Tools”. Раскрыть выпадающее меню “Modify”. Запустить команду “Flatten objects”. Появиться сообщение “Remove hidden lines?”. Вводим “N”. После завершения работы команды выделенные объекты будут расположены в горизонтальной плоскости.
3. С помощью специальной программы, написанной на языке AutoLISP. Программ таких множество, мы рассмотрим самую распространённую из них.
Порядок действий следующий:
– Скачать программу.
– Загрузить программу в AutoCAD.
– Ввести в командную строку “SF” и следовать инструкциям.

Послесловие:
В большинстве случаев хотя бы один из этих методов приведёт к желаемому результату. Но, к сожалению, остаётся небольшой процент случаев, требующих иных решений. Если у Вас именно такой случай – пишите в комментариях. Будем разбираться вместе.

Похожее

Как сделать чертёж AutoCAD плоским (Z=0): 1 комментарий

Добрый день. Мне ни один из этих методов не помог(
