Пинхольный объектив
Видеокамеры с пинхольным объективом довольно популярны, т.к. они миниатюрны и хорошо подходят для скрытого видеонаблюдения. В последнее время в продаже даже стали появляться мегапиксельные IP камеры с объективом пин-хол.
Давайте рассмотрим что же такое пинхольный объектив или объектив пинхол? Этот термин произошел от английского слова Pinhole – крошечное отверстие, или буквально pin – булавка, hole – отверстие, дыра. Понятие пинхола пришло в область видеонаблюдения из фотографии. Классическое определение пинхола звучит так: «фотографическая камера с очень маленьким отверстием вместо обычного объектива»
Возможность фокусировки без линз была открыта еще в давние времена, и восходит корнями еще к научным изысканиям Аристотеля. В XIII веке Роджер Бэкон построил первую пинхольную камеру. Его камера представляла собой комнату с отверстием в стене. Леонардо Да Винчи описывал это удивительное явление так: «Когда изображения освещенных объектов проходят через маленькое круглое отверстие в очень темную комнату…, Вы будете видеть на бумаге все те объекты в их естественных формах и цветах…». Он же писал о возможности использовать пинхола для зарисовок.
И по сей день фотографами всего мира используется удивительное свойство пинхола. На обычный фотоаппарат надевается вместо объектива некая заглушка с крошечным отверстием, проделанным кончиком иголки.
Фотографии, сделанные таким «пинхольным объективом» отличаются повышенной глубиной резкости, отсутствием геометрических искажений и видимостью в широчайшем диапазоне длин волн излучения (от теплового излучения до мягкого рентгена). Знаю даже фотографа, который до сих пор проводит фотосессии в Самаре с помощью такого объектива.
Пример фотографий сделанных пинхольным объективом:
В видеонаблюдении используется тот же принцип пинхольного зрения – объектив с небольшим отверстием, размером с булавочную головку. Подобный объектив устанавливается на бескорпусные или миниатюрные видеокамеры в корпусах кубик или цилиндр.
 |  |
Подобные видеокамеры используются в основном там, где нужно организовать скрытое видеонаблюдение.
Фокусное расстояние пинхольного объектива видеокамер как правило 3,7 мм, что на матрице 1/3 соответствует углу обзора по горизонтали в 62 градуса.
| Полный конус P4 | Усеченный конус P1 | Плоский пинхол P3 |
 |  |  |
С недавнего времени (2000 год) видеокамеры с пинхольным объективом к открытой продаже запрещены, так как относятся с средствам СТС (Специальных Технических Средств) и могут использоваться только спецслужбами. Вопрос этот довольно спорный и вызывает массу дискуссий на эту тему. Например, во всех вызывных панелях видеодомофонов используются видеокамеры с пинхольным объективами, а также в фото- и видеокамерах мобильных телефонов тоже установлены объективы с «игольное ушко»
Также открытым остается вопрос законности использования видеоглазка, закамуфлированного под обычный дверной глазок, и хотя подобные видеокамеры не имеют пинхольного объектива, однако же, могут расцениваться как элемент скрытого видеонаблюдения. Однако, следует отметить, что подобные устройства видеонаблюдения неоднократно помогали правоохранительным органам в поиске преступников, а их владельцам в выявлении различных злоумышленников. Очень показательным является следующий видеоролик, на котором записана попытка взлома соседской квартиры.
Конечно, это очень скользкая тема и мы ни в коем случае не беремся брать на себя ответственность давать оценку подобным постановлениям правительства. С законом лучше дружить, а для этого закон нужно знать.
Самый главный документ в нашем случае это Уголовный кодекс от 13.06.1996 г. РФ №63-ФЗ. Разберемся о чем он говорит:
В Постановление Правительства РФ от 10 марта 2000 г. N 214 дается разъяснение, как ввозить, вывозить специальные технические средства, предназначенные для негласного получения информации, и дается их список. Тут-то мы и находим в одном из десяти разделов, что под спец. средствами негласного получения информации подразумеваю оборудование, имеющее хотя бы один из перечисленных признаков:
Формулировка «вынесенный зрачок входа» довольно неоднозначна, однако контролирующими органами все видеокамеры с объективом пинхол воспринимаются как запрещенные к открытой продаже СТС. Поэтому при покупке, продаже, установке и использовании подобных видеокамер нужно быть весьма осторожным, дабы не попасть под осуждение этим законом.
Разделы сайта
Хорев Анатолий Анатольевич,
доктор технических наук, профессор
Московский государственный институт электронной техники
(технический университет), г.Москва
В статье рассмотрены средства скрытого видеонаблюдения, построенные на основе миниатюрных видеокамер «pin-hole».
Телевизионная камера состоит из нескольких функциональных узлов, определяющих её характеристики и, следовательно, возможность применения в тех или иных условиях.
Типовая телевизионная камера содержит электронную плату с приёмником оптического излучения и блоком обработки видеосигнала на основе специализированного процессора, а также объектив.
Приёмники оптического излучения большинства современных телевизионных камер выполняются на приборах с зарядовой связью (ПЗС). К достоинствам телевизионных камер на основе матриц ПЗС можно отнести: экономичность в потреблении электроэнергии (потребляемый ток 90-200 мА при напряжении питания 12 В), малые размеры и вес, способность работать не только в видимом, но и ближнем инфракрасном диапазонах длин волн, способность получать цветные изображения с хорошим разрешением при низком уровне освещённости.
В малогабаритных камерах объектив и приёмник излучения, как правило, конструктивно объединяются в одно устройство (рис. 1) [19].
Для скрытой видеосъёмки широко используются миниатюрные видеокамеры, имеющие объектив с вынесенным зрачком «pin-hole» («игольное ушко»).
Термин «вынесенный входной зрачок», «pin-hole», применяют в тех случаях, когда плоскость диафрагмы объектива совпадает с входным зрачком, находящимся перед передней линзой объектива (в обычных объективах входной зрачок находится внутри объектива) [6]. Причём под выносом зрачка понимается расстояние от главной линзы объектива до его передней кромки.
Рис. 1. Бескорпусные миниатюрные «pin-hole» видеокамеры,
используемые в системах скрытого видеонаблюдения:
а) SLC-150C (1/3″); б) DSP Sony CCD (1/4″).
Рис. 2. Схема телевизионной камеры с объективом «pin-hole».
Как правило, в малогабаритных системах скрытого видеонаблюдения используются однолинзовые объективы (рис. 2). Такие объективы имеют малый входной зрачок и обеспечивают съёмку через отверстие диаметром порядка 1 мм и менее. Обнаружить такое отверстие на тёмном фоне при аккуратной установке можно только при длительном, кропотливом исследовании поверхности.
В случае, когда у объектива вынесен входной зрачок, уменьшение отверстия входного зрачка или расположение его в плоскости каких-либо загораживающих предметов (сеток, щелей, и т. п.) не приводит к уменьшению угла поля зрения объектива, а лишь снижает его светосилу.
Возможность установки перед передней линзой маленьких отверстий, сеток или щелей обеспечивает маскировку камеры для проведения скрытого наблюдения.
Какую бы форму не имел объектив «pin-hole», диаметр его входного отверстия находится в определённой зависимости от расстояния между самим отверстием и приёмником оптического излучения (ПОИ). Британский физик Релей выразил зависимость оптимального диаметра отверстия «pin-hole» d, мм, от расстояния до плоскости проекции изображения l, мм, следующей формулой [3]
У современных объективов «pin-hole», используемых в системах скрытого видеонаблюдения, вынос зрачка составляет от 0,5 до 5,0 мм [6].
Рис. 3. Внешний вид миниатюрных матриц ПЗС,
используемых в системах скрытого видеонаблюдения.
Кроме выноса зрачка к основным характеристикам объектива «pin-hole» относятся фокусное расстояние и относительное отверстие [8].
Объективы «pin-hole», как правило, имеют постоянное фокусное расстояние. Фокусное расстояние объектива определяет угол зрения камеры. В системах скрытого видеонаблюдения используются объективы с малым фокусным расстоянием (2,8-3,7 мм), обеспечивающим угол поля зрения камеры 60-90°.
От относительного отверстия объектива в значительной степени зависит освещённость ПОИ. Величина, характеризующая степень ослабления объективом светового потока, называется светосилой объектива.
Геометрическая светосила J объектива пропорциональна площади действующего отверстия объектива [8]
Из формулы (4) следует, что чем больше относительное отверстие, тем больше освещённость матрицы ПЗС. Таким образом, диафрагмирование уменьшает освещённость приёмника излучения.
Основными недостатками объективов «pin-hole» по сравнению с обычными являются значительно меньшая светосила и более низкая разрешающая способность. Кроме того, у объективов «pin-hole» обычно отсутствует автодиафрагма. Это затрудняет работу телекамеры при больших перепадах освещённости на объекте. Поэтому в современных камерах применяется электронный затвор, диапазон изменения которого достаточно широк.
Таблица 1. Соотношение формата матрицы ПЗС и её размеров
Формат матрицы,
дюйм
изображения
мм
мм
мм
мм 2
Каждый пиксел при попадании на него света за время экспозиции накапливает электрический заряд, пропорциональный интенсивности светового потока. Эти заряды считы-ваются и преобразуются в видеосигналы.
К основным параметрам матрицы ПЗС относятся: формат, чувствительность и разрешение.
Соотношение формата матрицы ПЗС и её размеров показано в табл. 1 [12].
Формат матрицы определяет угол обзора телевизионной камеры 2W, град,
С одинаковыми объективами телевизионная камера на основе матрицы формата 1/2″ имеет больший угол обзора, чем камера с матрицей формата 1/3″.
Для увеличения угла обзора телевизионная камера с матрицей малого формата должна иметь объектив с малым фокусным расстоянием. При этом качество телевизионного изображения будет определяться светосилой объектива, то есть количеством света, которое будет проходить через него и попадать на ПОИ. Чем выше светосила объектива, тем меньше нужно времени экспозиции для получения изображения необходимого качества.
Размеры чувствительного элемента (пиксела) современных миниатюрных матриц ПЗС составляют от 4,75 до 12 мкм [16].
Наиболее часто под чувствительностью понимают минимальную освещённость объекта (scene illumination), при которой отношение сигнал/шум на выходе матрицы ПЗС при максимальном времени экспозиции равно некоторой пороговой величине (например, при отношении сигнал/шум, равному единице).
В этом случае чувствительность зависит не только от характеристик самой матрицы ПЗС, но и от коэффициента яркости объекта, и характеристик объектива (обычно указывают минимальную освещённость на объекте, измеренную при коэффициенте яркости объекта 0,75 и фиксированной диафрагме объектива).
В некоторых случаях под чувствительностью понимают минимальную освещённость непосредственно матрицы ПЗС (image illumination), при которой отношение сигнал/ шум на её выходе при максимальном времени экспозиции равно пороговой величине.
Произведение освещённости матрицы ПЗС (E * ) на время её освещения (t) называется «экспозицией» (Н). В Международной системе единиц (СИ) экспозицию выражают в лк * с (люксах на секунды) [10].
Экспозиция должна быть такой величины, чтобы позволить светочувствительному элементу получить количество света, нужное для обеспечения требуемого отношения сигнал/шум на выходе матрицы ПЗС. Чем больше светочувствительность матрицы, тем меньшая требуется экспозиция.
Например, с/ш = 60 дБ, означает, что амплитуда сигнала в 1000 раз больше уровня шума. Для получения изображения хорошего качества необходимо обеспечить отношение сигнал/шум на выходе камеры около 46-50 дБ. При отношении сигнал/шум около 30 дБ на экране монитора видны помехи в виде беспорядочных точек («снег» или «рябь»), а при 20 дБ изображение практически невозможно распознать [2].
Немаловажной характеристикой матриц ПЗС является их спектральная чувствительность. В большинстве случаев чувствительность чёрно-белых камер существенно (по сравнению с человеческим глазом) сдвинута в инфракрасный диапазон (рис. 4). Спектральная чувствительность цветных камер близка к спектральной чувствительности человеческого глаза (рис. 5).
В течение суток освещённость на контролируемом объекте, как правило, претерпевает существенные изменения. Для поддержания постоянной экспозиции при изменении уровня освещённости матрицы ПЗС используют встроенный в камеру автоматический электронный затвор (electronic shutter) или объектив с автоматической диафрагмой (autoiris).
У камер с объективом «pin-hole» автодиафрагма отсутствует, поэтому управление экспозицией осуществляется только электронным затвором, который предназначен для изменения времени накопления заряда элементов ПЗС-матрицы камеры в зависимости от её освещённости. По назначению он практически аналогичен автодиафрагме объектива. Скорость переключения затвора (время накопления) определяется процессором. В современных камерах используют затворы со скоростью срабатывания от 1/50 до 1/120000 с 28.
Рис. 4. Спектральная чувствительность чёрно-белой матрицы ПЗС.
Рис. 5. Спектральная чувствительность цветной матрицы ПЗС.
Рис. 6. Видеокамеры «pin-hole» в обычном исполнении.
Разрешение камер определяется экспериментально по специальной телевизионной тест-таблице, в которой изображены группы чёрных и белых линий, расстояние между которыми соответствует определённому разрешению. За разрешение камеры принимается разрешение той группы, в которой линии распознаются раздельно. Поэтому единица измерения разрешения и называется телевизионной линией.
На разрешение камеры, главным образом, влияет размер матрицы ПЗС и количество светочувствительных элементов. Принято считать, что надёжно передаётся количество линий, не превышающее 3/4 от числа ячеек. То есть, при размере матрицы 520 элементов разрешение будет составлять 390 ТВЛ.
От фокусного расстояния и диаметра входного зрачка объектива, а также от размера элемента ПЗС зависит вероятность опознания объекта [9].
Блок обработки видеосигнала современной цифровой камеры осуществляет преобразование выходного сигнала матрицы ПЗС в видеосигнал, усиливает его для последующего аналого-цифрового преобразования, осуществляет аналого-цифровое преобразование сигнала, цифровую обработку сигнала и его преобразование в стандартный телевизионный сигнал (стандарта PAL или NTSC).
Применяемая в видеоусилителе гамма-коррекция видеосигнала позволяет производить точную настройку контрастности изображения, создаваемого цветной видеокамерой на видеомониторе.
Цифровая обработка видеосигнала (DSP) в видеокамерах позволяет значительно расширить динамический диапазон, осуществлять переключение режима «день-ночь», чёрно-белого и цветного режима и т.д.
Портативные телевизионные камеры выпускаются в обычном и миниатюрном исполнении (рис. 6 и 7 [27, 33]).
Камера TEL PH (рис. 6а) имеет разрешение 570 ТВЛ по горизонтали (Г) и 480 ТВЛ по вертикали (В). Чувствительность камеры 0,00002 лк (F1,4).
Коэффициент усиления 8-38 дБ обеспечивает отношение сигнал/шум 52 дБ [33].
Миниатюрная видеокамера «pin-hole» TEL ULTRAMINI, представленная на рис. 7б, в диаметре составляет 8 мм, имеет чувствительность 0,1 лк (F1,2) и обеспечивает разрешение 380 ТВЛ. Питание камеры осуществляется от внешнего источника питания напряжением 9-12 В [33].
В целях обеспечения скрытности наблюдения видеокамеры могут маскироваться под предметы повседневного обихода, например, книгу, папку-скоросшиватель, огнетушитель, настенные часы и т.д. Они могут быть установлены в электрические розетки, радио- и электроаппаратуру, бытовую технику, в рамы картин, плинтусы, карнизы и т.д.
Часто миниатюрные видеокамеры устанавливаются в датчиках пожарной и охранной сигнализации.
Миниатюрные камеры можно скрытно установить практически в любом месте, даже в цветочном горшке.
Носимые системы скрытого видеонаблюдения камуфлируются под дипломаты, барсетки, ручки, часы, пачки сигарет, пульты радиосигнализации и т.п. Они могут быть установлены непосредственно в одежде (например, в галстук или зажим галстука, поясную пряжку, пуговицу и т.д.).
К основным недостаткам таких систем относятся жёсткие ограничения на габариты и массу аппаратуры и небольшая ёмкость аккумуляторов, ограничивающая время непре-
рывной записи [5].
Видеокамеры могут скрытно устанавливаться в ограждающих конструкциях (например, в стенах или потолке). При этом размеры и масса видеокамеры не имеют существенного значения, поэтому такие системы обладают лучшими характеристиками по сравнению с камерами, закамуфлированными под различные предметы интерьера. Основными недостатками таких систем являются сложность и трудоёмкость монтажа, невозможность изменения ориентации и поля обзора, проведения технического обслуживания или ремонта (например, замены объектива) и т.д. [5]
Установка камеры в бытовые радио- и электроприборы занимает значительно меньше времени, чем установка её в ограждающую конструкцию. Камеры устанавливаются, как правило, в приборы, местоположение которых в помещении остаётся постоянным, например, телевизор, музыкальный центр, СВЧ-печь и т.д. При установке камеры в радио- и электроприборы, постоянно питающиеся от сети 220 В, 50 Гц, время её работы практически не ограничено. При установке камеры в небольшие по размеру приборы, например, электрочасы, важную роль играют размеры камеры.
В небольшие по размерам предметы (например, сувениры) устанавливаются малогабаритные камеры с автономными источниками питания. Место их установки выбирается в зависимости от решаемой задачи видеосъёмки (например, предмет устанавливают так,чтобы в поле зрения камеры попадала клавиатура ПЭВМ или экран монитора).
Рис. 7. Видеокамеры «pin-hole» в миниатюрном исполнении.
Рис. 8. Видеокамеры «pin-hole», встроенные в
электрическую розетку (а) и пассивный инфракрасный датчик (б).
Рис. 9. Видеокамеры «pin-hole», встроенные в шурупы.
Таблица 3. Основные характеристики миниатюрных телевизионных камер
Угол поля зрения, град
Коэффициент усиления 8-38 дБ.
Отношение сигнал/шум 52 дБ
Внешний вид некоторых камуфлированных видеокамер представлен на рис. 8 и 9, а их основные характеристики приведены в табл. 3 [23,27,31,32, 33].
Питание видеокамер и передатчиков может осуществляться либо от встроенных аккумуляторов, при этом время работы, как правило, не превышает несколько часов, либо от электросети 220 В, при этом время их работы практически не ограничено.
Рис. 10. Портативная цифровая система видеозаписи на базе цифрового видеорекодера Butterfly.
Рис. 11. Цифровой видеорекодер Butterfly.
Видеоизображения с телевизионных камер могут записываться на цифровые накопители или передаваться на приёмный пункт по проводной линии или по радиоканалу. Как правило, одновременно с видеоизображением передаётся и звук.
В качестве примера на рис. 10 представлена портативная цифровая система видеозаписи на базе цифрового видеорекодера Butterfly. Она включает цифровой видеорекодер Butterfly, миниатюрную цветную видеокамеру Omni Vision RGB размером 1/4″ и выносной электретный микрофон Knowles серии FG [14].
Рис. 12. Система скрытой видеозаписи на базе цифрового видеорекодера,
встроенная в настольные (а) и настенные (б) часы.
Рис. 13. Система скрытой видеозаписи на базе цифрового видеорекодера,
встроенная в калькулятор (а) и книгу (б).
Видеорекодер имеет встроенный литий-полимерный аккумулятор напряжением 3,7 В и ёмкостью 900 мА/ч, обеспечивающий видео- и аудиозапись в течение 2-3 часов.
На базе цифровых видеорекодеров выпускаются камуфлированные системы скрытой видеозаписи. Некоторые из них представлены на рис. 12-22 19.
Несмотря на небольшие размеры, эти системы обладают довольно хорошими характеристиками.
Рис. 14. Система скрытой видеозаписи на базе цифрового видеорекодера, встроенная в зажигалку.
Рис. 15. Система скрытой видеозаписи на базе цифрового видеорекодера,
встроенная в полу пиджака (объектив камеры закамуфлирован под пуговицу).
Рис. 16. Система скрытой видеозаписи на базе цифрового видеорекодера, встроенная в пряжку ремня.
Рис. 18. Система скрытой видеозаписи на базе цифрового видеорекодера, встроенная в брелок.
Рис. 19. Система скрытой видеозаписи на базе цифрового видеорекодера, встроенная в галстук
Рис. 20. Система скрытой видеозаписи на базе цифрового видеорекодера, встроенная в авторучку.
Рис. 21. Система скрытой видеозаписи на базе цифрового видеорекодера, встроенная в авторучку.
Рис. 22. Система скрытой видеозаписи на базе цифрового видеорекодера, встроенная в наручные часы.
Для передачи видеоизображений на приёмный пункт используются специальные видеопередатчики.
С целью сокращения полосы частот передаваемого сигнала может применяться амплитудная модуляция несущей частоты передатчика видеосигналом с передачей только одной боковой полосы (однополосная модуляция).
Если требуется передавать не только видеоизображение, но и звук, то совместно с видеокамерой устанавливается микрофон, соединённый с видеопередатчиком. Для передачи звукового сопровождения, как правило, используется частотная модуляция.
Для передачи изображений в основном используется диапазон частот от 800 до 2500 МГц. Но могут использоваться и другие диапазоны частот, например, 270-330 МГц; 5725-5875 МГц; 10,5 ГГц [11, 25, 35].
При мощности излучения 10 мВт теоретически дальность передачи видеоизображения может составлять до 100 м. Однако в реальных условиях она значительно меньше. Для передачи изображений в условиях города на расстояние 100 м необходима мощность передатчика 50-300 мВт.
Видеопередатчики имеют небольшие размеры и вес. Например, видеопередатчик GS SMA PLL (рис. 24а) имеет размеры 45x35x9 мм и весит 30 г. Для передачи используются 4 фиксированных канала в частотных диапазонах 1200-1600 МГц (900-2600 МГц). Ширина спектра сигнала 6,5 (5,5) МГц. При передаче используется FM модуляция аудиосигнала.
Видеопередатчики могут конструктивно объединяться с телевизионными камерами (рис. 24б и 25).
Рис. 24. Миниатюрные видеопередатчики.
Рис. 25. Миниатюрные видеокамеры, комплексированные
с видеопередатчиками: а) SIM-VLT-241/IA; б) SIM-VLT-125.
На рис. 24б представлена комплексиро-ванная с видеопередатчиком телевизионная камера, выполненная в сверхминиатюрном исполнении. Основные характеристики камеры
представлены в табл. 4 [32].
При размерах 15x15x20 мм телевизионная система способна передавать звук и изображение с разрешением 380 ТВ-линий на расстояние от 50 до 100 м.
В целях обеспечения скрытности видеопередатчики могут маскироваться под различные предметы интерьера, бытовую технику и т.д. Они могут быть замаскированы даже в пачку сигарет или авторучку.
Таблица 4. Основные характеристики сверхминиатюрного видеопередатчика
Размер матрицы ПЗС (пикс)
PAL 628×582; NTSC 510×492
Линейные размеры матрицы ПЗС, мм
PAL: 5,78×4,19; NTSC: 4,69×3,45
PAL/CCIR: 50; NTSC/EIA: 60
Минимальное освещение, лк
Вид передаваемого сигнала
Мощность передатчика, мВт
Диапазон частот, ГГц
Дальность передачи, м
Рис. 26. Миниатюрный видеопередатчикPKI5700, закамуфлированный под пачку сигарет.
Рис. 27. Миниатюрный видеопередатчик DVR-RF, закамуфлированный под авторучку.
В системе PKI 5700, закамуфлированной в пачку сигарет (рис. 26), используется миниатюрная черно-белая (разрешение 420 ТВЛ; чувствительность 1 лк; объектив: фокусное расстоянии 4,3 мм; F 2,8; угол зрения 78°) или цветная (разрешение 380 ТВЛ; чувствительность 1 лк; объектив: фокусное расстоянии 4,6 мм; F2,8; угол зрения 45°) камеры.
Передатчик настраивается на один из 5 или 16 каналов в частотных диапазонах 2,3 ГГц, 2,4 ГГц или 5,8 ГГц (5,725-5,875 ГГц; 5,65-5,95 ГГц). Мощность передатчика 10, 25, 40 или 200 мВт. Время работы от 9 В батареи до 4 часов [11, 34].
На рис. 27 представлен видеопередатчик DVR-RF, закамуфлированный под авторучку. При использовании пяти элементов питания типа LR4440 он обеспечивает передачу звука и цветного видеоизображения на дальности до 100 м в течение 40 минут. Основные характеристики видеопередатчика и приёмника представлены в табл.5.
Таблица 5. Основные характеристики сверхминиатюрного видеопередатчика
Дальность передачи информации
До 100 м в свободном пространстве
DC: 6-7,5 В (5 элементов LR44 ).
Внешнее: 9 В (типа «Крона»)
Время работы от элементов питания
40 мин (5LR44); 6 ч («Крона»)
Фокусное расстояние 5,6 мм.
Угол поля зрения 69°.
F 2,0
Встроенный высокочувствительный микрофон
Рис. 28. Видеопередатчики, встроенные в пожарный датчик (а) и пассивный инфракрасный датчик (б).
Рис. 29. Портативные телевизионные передатчики, закамуфлированные под мягкие игрушки.
Рис. 30. Видеоприёмные устройства, работающие в диапазоне частот 2,4 ГГц:
а) RXV4CH (4-х канальное); б) RXVDIG-12 (12-ти канальное).
Для приёма телевизионных сигналов используются специальные телевизионные приёмники (рис. 32) 24. Телевизионные приёмники имеют встроенные микропроцессоры, позволяющие автоматизировать ряд операций по поиску и приёму сигналов. Внешний вид некоторых из них приведён на рис. 30 и 31 [33].
Рис. 32. Система скрытого видеонаблюдения с передачей информации по радиоканалу.
Таблица 6. Основные характеристики системы передачи видеоизображений SIM-Milan Lite
Стандартный цветной или черно-белый
PAL или NTSC/400 TVL
Частотный диапазон аудиосигнала
1050 МГц; 1140 МГц; 1220 МГц
Ширина спектра сигнала
Скорость передачи информации
видеоизображений (рис. 32).
Характеристики типовой системы передачи телевизионных изображений приведены в табл. 6 [35].
Наблюдение принимаемых видеосигналов осуществляется или непосредственно на экранах встроенных в приёмники мониторов (рис. 31а), или на экранах цифровых накопителей, или на экранах комплексов приёма видеоизображений (рис. 31б).
В профессиональных комплексах скрытого видеонаблюдения приёмная аппаратура, включающая приёмное устройство, видеореко-дер, монитор, систему дистанционного управления и систему автономного электропитания, размещается в специальных кейсах (рис. 31б) и может быть быстро развёрнута практически в любом месте, включая автомашину.
Таблица 7. Основные характеристики цифровых систем передачи видеоизображений
SIM-Blackbird TX 240 Crypto
SIM-Blackbird Pro TX 01
Частотный диапазон, МГц
Максимальная скорость передачи данных, Мбит/с
Вид модуляции сигнала

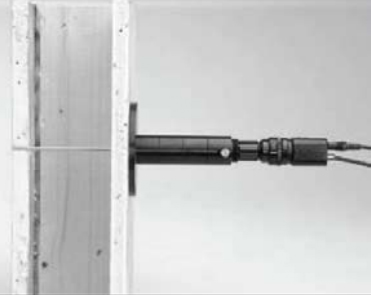

Рис. 33. Схема установки системы видеонабл
MODEL 135460 в стенной перегородке.
Наряду с аналоговыми системами передачи телевизионных изображений для скрытого видеонаблюдения используются и цифровые системы, основные характеристики некоторых
из них приведены в табл. 7 [35].
Тактика применения систем скрытого видеонаблюдения аналогична тактике применения акустических закладок и во многом зависит от возможности доступа в контролируемое помещение.
Если установка закладных устройств телевизионного типа в контролируемом помещении невозможна, но имеется неконтролируемый доступ в смежное помещение, для видеонаблюдения могут использоваться эндоскопы. Видеонаблюдение может осуществляться через различные отверстия ограждающих помещение конструкций (подвесные потолки, замочные скважины, вентиляционные шахты и т.п.), а также через специально просверленные для этой цели отверстия в стенах.
На рис. 33 приведена одна из таких систем [32]. Диаметр отверстия составляет от 2,5 до 4,75 мм. В системе используются 7″ и 11″ линзы. Угол поля обзора системы может изменяться от 15° до 55°. Возможно изменение линии визирования в пределах 15°.
