Глубина заложения трубопроводов

Глубины заложения трубопроводов определяются в ходе гидравлического расчета. Вместе с тем необходимо иметь в виду, что эти глубины не должны быть меньше минимальной и больше максимальной глубин заложения. Минимальная глубина заложения определяется из следующих трёх условий:

• исключение промерзания труб;

• исключение разрушения труб под действием внешних нагрузок;

• обеспечение присоединения к трубопроводам внутриквартальных сетей и боковых подключений.

Минимальная глубина, определяемая из условий промерзания, равна:

h _пр — глубина промерзания грунта;

а — величина, зависящая от диаметра трубопровода; а принимается, равной 0,3м, при диаметре труб до 500мм и 0,5м — при большем диаметре.

Для исключения разрушения труб внешними нагрузками расстояние от поверхности земли до верха трубы не должно быть меньше 0,7м. с ледовательно, минимальная глубина заложения (расстояние от поверхности земли до лотка трубы) равна:

При присоединении внутриквартальной сети к уличной минимальная глубина заложения уличного трубопровода должна быть в месте присоединения не меньше.

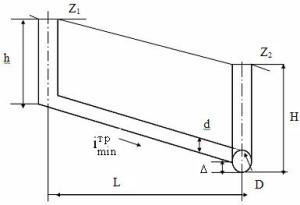

Схема к определению глубины заложения трубопровода

Эта же формула применяется и для определения начальной глубины заложения трубопровода.

Здесь h_min — минимальная глубина заложения внутриквартальной сети в самой удаленной (диктующей) точке. Она вычисляется по формулам, приведенным выше, и из двух величин выбирается большее значение.

i_min — минимальный уклон внутриквартального трубопровода, принимается равным 0,008.

? = D – d — разность диаметров трубопроводов уличной и внутриквартальной сетей, м.

z ₁ и z ₂ — соответственно отметки поверхности земли в диктующей точке и в начальной точке уличного трубопровода(в точке подключения внутриквартального трубопровода к уличному),м.

е сли уклон поверхности земли внутриквартального трубопровода равен или больше 0,008, то его уклон принимается равным уклону поверхности земли и тогда Н будет равна:

Максимальная глубина заложения трубопроводов при открытом способе производства работ диктуется экономическими и техническими требованиями. Её рекомендуется принимать: в скальных грунтах-4-5м, в мокрых и плывунных грунтах-5-6м, в сухих нескальных грунтах-7-8м.

п ри закрытом способе прокладки глубина заложения не ограничивается, так как стоимость прокладки практически не зависит от глубины заложения. Однако следует помнить, что закрытые способы строительства значительно дороже открытых.

Источник

Глубина заложения водопровода : практические советы

Глубина заложения водопроводных труб – это первая проблема, которую необходимо решить перед прокладкой водопровода. И к ней необходимо подходить со знанием дела.

Многие ошибочно полагают, что коммуникацию водопровода в дом лучше прокладывать на максимально большой глубине, и надеются, что так она будет функционировать эффективнее. Но, при возникновении аварийной ситуации добираться до такого водопровода будет очень сложно.

Рассчитываем глубину заложения водопровода и какие трубы выбрать

Водопроводная труба для прокладки в земле может использоваться из разных материалов. Но при этом свойства самого материала важно принять во внимание. Немаловажную роль играет прочность трубного сортамента. Ведь водопровод в земле обязан переносить давление, которое оказывает на него почва.

Наиболее высокие нагрузки переносят изделия из чугуна, меди и стали. Но, большая цена данных материалов не позволяет использовать их часто. Так же водопроводная пластиковая сеть в земле может выдержать большую нагрузку грунта. Но, закладка такой магистрали на глубину 8 метров не самым хорошим образом отобразиться на продолжительности ее службы.

Так же при расчетах глубины заложения учитывают маркировку труб. Она показывает толщину стенок, а соответственно и уровень прочности. Так, например, оранжевые канализационные трубопрокатные изделия рекомендуют закапывать на три метра, а вот полиэтилен низкого давления сможет перенести давление до десяти атмосфер.

Полиэтиленовые водопроводные сети в земле можно использовать и для водоснабжения, и для канализации. Если есть риск большой нагрузки от почвы, то лучше такую систему уложить в футляр из стали или бетона.

Что влияет на показатель глубины

Заложение водопровода в земле своими руками, должно выполняться по строгим правилам и при соблюдении определенных условий. Так, как трубопровод в таком месте подвержена воздействию многих факторов.

Первое, что надо учесть при заложении водопровода в земле – минимальную глубину промерзания грунта в зимний период. Если этого не учесть, то вода в сети замерзает, и естественным вариантом она оттает только весной. Так же в жаркий период водопровод не должен перегреваться. Перегрев так же пагубно отразиться на функционировании всего водопровода.

Таким образом, при заложении водопровода в земле, выделяют несколько основных факторов. Следовательно, глубина заложения водопроводных труб зависит от:

Для того чтобы прокладка водопровода в земле своими руками была выполнена правильно, необходимо все указанные факторы принять во внимание. Их определить не трудно, современные способы и технологические возможности позволяют решить эту задачу быстро и легко. Результаты, полученные в ходе расчетов, выделяет точностью до десятых долей.

Нормативные показатели глубины заложения по регионам

Если иметь базу нормативных значений, актуальных для определенного региона, где планируется прокладывать водопровод, то потребность в профессиональных расчетах отпадает. Все нормативные требования предоставляют соответствующие инстанции.

Данные нормативные базы ценят за то, что их получили в ходе исследований. Так же они неоднократно проверенны на практике. Одно из основных нормативных правил гласит, что глубину заложения водопровода можно узнать, путем добавления к показателю замерзания почвы минимум полметра.

Имея исходную информацию, можно для расчетов использовать онлайн – сервис. Так же таблицы для расчетов есть в нормативных документах СНИП. Глубину заложения водопроводного трубопровода данная таблица показывает очень точно, что существенно облегчает решение данной задачи.

Например, глубина заложения водопроводных труб в северных регионах по нормам СНИП, диктуется особыми требованиями. Поверхность в зимнее время в таких зонах промерзает до четырех метров. Понятно, траншеи для трубопровода придется копать с использованием спецтехники.

Источник

Правила определения глубины прокладки водопровода

При строительстве объекта любого назначения практически всегда существует необходимость в подводе к нему воды. Оттого, насколько правильно рассчитана глубина заложения водопровода и ряд других параметров, зависит возможность бесперебойной эксплуатации инженерных коммуникаций в течение всего года.

В противном случае может произойти повреждение трубопровода в результате образования в нем льда и потребуется проведение сложных и дорогостоящих ремонтных работ.

Факторы, определяющие глубину прокладки водопровода

Мнение, что необходимо максимально заглублять коммуникации в землю, ошибочно. В некоторых случаях это выливается в напрасную трату средств и сил, а также усложняет ведение ремонтных работ и к тому же слишком большая толщина грунта над трубой может привести к тому, что коммуникации просто лопнут, не выдержав давления.

Когда определяется глубина прокладки трубопровода подачи воды учитывается:

В СНиП 2.04.02-84* содержатся рекомендуемые параметры, полученные с учетом этих факторов. Глубина прокладки водопровода должна не допускать замерзания воды при температуре воздуха ниже 0°С и ее чрезмерного нагревания в жару.

Учет всех факторов при расчете в каждом конкретном случае необходим для обеспечения бесперебойности функционирования системы без ее неоправданно сильного заглубления.

Нормативные показатели глубины заложения водопровода

Существуют достаточно сложные методики расчета этого параметра, но их обобщенные результаты содержатся в СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения». Ценность содержащихся в нем данных состоит в их получении практическим путем.

Минимальная глубина прокладки трубопроводов определяется нормами СНиП 2.04.02-84*, как такая величина, которая дает возможность предохранить конструкцию от деформаций и разрушений под воздействием внешних нагрузок (например, транспорта).

Глубина прокладки труб, считая до низа, должна быть на 500 мм больше расчетной глубины проникания в грунт нулевой температуры. Трубопроводы диаметром до 500 мм должны залегать минимум на 300 мм ниже отметки промерзания грунта, труба размером более 500 мм — глубже на 500 мм и более.

Дополнительные факторы определения глубины прокладки трубопровода

Степень заглубления коммуникаций может быть увеличена в зависимости от следующих моментов:

Факторы, способные сократить глубину прокладки водопровода:

Особенности горячего водоснабжения

При прокладке трубопровода для подачи горячей воды требуется учитывать, что при этом могут применяться специально предназначенные для данной цели оцинкованные, металлопластиковые, полипропиленовые и полиэтиленовые трубы. Они должны быть способны выдерживать высокие температуры расчетной величины. Глубина прокладки водопровода определяется, согласно общим правилам — ниже отметки промерзания почвы.

Теплоизоляция трубопровода

Утепление коммуникаций дает возможность сократить глубину их прокладки, что экономит средства и трудозатраты при строительстве, а также упрощает ведение ремонтных работ при необходимости. Трасса водопровода может теплоизолированы любыми материалами, обладающими надежностью, долговечностью, низкими показателями водопоглощения и теплопроводности, и что важно, невысокой стоимостью.

Наиболее часто наружные сети утепляют при помощи:

Примечание — Особое внимание требуется уделить теплоизоляции водопровода в месте входа сети в здание. Для этого трубопровод можно поместить в пенопластовый короб. Другой вариант — использовать трубу большего диаметра (футляр), оснастив водопровод несколькими метрами греющего кабеля или заполнив образовавшееся пространство жидким утеплителем.

Возможные проблемы при прокладке наружного водопровода

В некоторых случаях расчетная глубина заложения трубопровода больше, чем позволяют выкопать местные условия, например наличие на участке скалистых грунтов. В такой ситуации траншея роется максимально глубоко, а водопроводные трубы перед укладкой обязательно утепляются. Помимо этого, трубопровод по всей длине оснащается греющим кабелем. Этот способ более дорогостоящий в монтаже и эксплуатации, но иногда он является единственно возможным.

На глубину прокладки водопровода может повлиять расположение канализационных сетей. Минимальное расстояние до них составляет 2 метра. В случае, если невозможно избежать пересечения со сточными трубами, водопровод должен залегать выше их не меньше, чем на 20 см, чтобы при прорыве канализации ее содержимое не могло попасть вводу.

Наружные сети водопровода должны располагаться на дистанции от места прокладки электрических кабелей 75 см. Это условие достаточно легко выполнимо на практике, так как кабели несложно нарастить и разнести на требуемое расстояние.

При прокладке водопровода из стальных труб поблизости от прохождения электрических сетей, обязательно необходимо устройство заземления.

Для получения гарантированно качественного результата и обеспечения бесперебойного водоснабжения круглый год желательно выполнять все расчеты с учетом особенностей именно вашего участка.

Источник

Глубина заложения трубопровода канализации

Одна из самых важных величин при выполнении проектов строительства наружной канализации – это глубина укладки канализационных коммуникаций, при этом учитываются сложность проведения сетей труб и стоимость объема работ. Как же определить какая должна быть эта значимая величина – глубина заложения канализационных труб?

Укладка труб под воду и канализацию

Глубина заложения канализации

На строительных форумах интернета на этот вопрос однозначного ответа не найти. Тем не менее, при обращении к правилам СНиП 2.04.03-85 п.4.8. находим ответ.

Предельно низкая глубина укладки канализационных труб определяется экспериментальным путем, по опыту проведенных работ в отдельно взятой местности. Но эта формулировка также не имеет конкретные величины. При отсутствии надлежащей информации можно оперировать следующими цифрами, показывающими зависимость глубины закладки канализационных сетей от диаметра трубопровода. Зависимость показана в нижеследующей таблице:

Наименьшая глубина заложения труб со стабильным расходом стоков рассчитывается с использованием данных по статике и теплотехнике.

Глубина заложения трубопровода канализации

СОВЕТ: при сооружении ливневой канализации необходимо действовать по идентичному плану работ.

Глубина траншеи под канализацию частного дома должна соответствовать нескольким условиям:

При этом на предельно низкая глубина укладки канализационных сетей трубопроводов определяется на основании следующих факторов:

Минимальная глубина заложения канализации

Самым важным фактором, на который нужно ориентироваться при расчете минимального заложения канализации является отметка промерзания грунта. Глубина прокладывания канализационных сетей берется выше отметки промерзания грунта на определенную высоту (как показано в таблице выше), так как температура сточных вод выше нулевой отметки.

Минимальная глубина заложения канализации

Например, для жителей теплых регионов глубина закладки трубы составит от 30 до 50 см от поверхности земли. Тогда как для жителей северных регионов глубину нужно рассчитывать так: для трубы диаметром до 500 мм из величины промерзания грунта вычесть 30 см, для трубы более 500 мм 50 см. Предположим, что величина промерзания грунта 2 метра, то для трубы до 500 мм глубина прокладки труб составит 2000-300=1700 мм или 1,7 метра.

Пример расчета глубины заложения труб

Кроме того при прокладке канализации необходимо учитывать угол уклона канализационной трубы до системы сбора сточных вод или септика (если канализация работает по системе самотека). Согласно СНиПу «… участки трубопроводов диаметром 40—50 мм следует прокладывать с уклоном 0,03, а диаметром 85 и 100 мм — с уклоном 0,02 мм».

Глубина заложения канализационных труб

Все эти расчеты относятся к крупным проектам и большим домам, если вы производите укладку трубы для дачного дома глубину заложения можно сократить до 0,7 м или 0,9 м в местах с повышенной нагрузкой (например там где проезжает транспорт).

Меры по уменьшению глубины укладки труб

С целью использования возможности по уменьшению глубины, применяют некоторые методы исключения риска промерзания канализационной коммуникации:

Использование греющего кабеля

Это удачное решение вопроса обогрева труб, кабель смонтирован на внешней поверхности трубы, в нем работает автомат, который автоматически включается на тех участках трубопровода, где возникают проблемы с понижением температуры ниже нуля градусов.

Греющий кабель на канализационной трубе

Использование высококачественных пластиковых труб

В наш век расцвета химической промышленности, особенно популярными стали полимерные трубы, используемые для прокладки канализационных сетей. Современное строительство зданий не предусматривает обеспечение канализационных систем чугунными или асбестоцементными трубопроводами.

По сравнению с предыдущими веществами для изготовления труб у их пластикового аналога существует довольно много «плюсов», а именно:

СОВЕТ: полимерные канализационные трубы практически не подвержены заморозке, при проведении корректного монтажа и эксплуатации в них исключается застой жидкости, которая способна заледенеть.

Утепление траншеи

Утепление траншеи керамзитом, минеральным волокном или современными утеплителями. Толщина слоя, который обеспечивает теплоизоляцию, варьируется в пределах десяти-восьмидесяти миллиметров. Теплоизоляционный слой сверху укрывают гидроизоляцией (специальными гидрофобными материалами).

Увеличение диаметра и толщины стенок

При условии прокладывания труб увеличенного диаметра и высокой толщиной стенок, риск промерзания канализации значительно снижается.

Теоретически значительный объем сточной жидкости также благотворно влияет на снижение риска замерзания. Практически же установлено, что объем сточных вод может быть значительно ниже планируемого объема, что плохо сказывается на факторе промерзания системы. Применяемые большие глубины прокладывания сети зависят именно от этого природного явления, они предохраняют сеть от промерзания. Мощность промороженного грунта в различных областях указываются в Строительной климатологии, а значение величины промерзания грунта можно найти в строительной документации.

Минимальная глубина прокладки трубопроводов

Важные особенности укладки канализационных труб

Глубина укладки канализационных труб

Как снизить стоимость прокладки труб

Для снижения финансовых вложений в устройство канализационной системы, с целью получения экономической выгоды минимальная глубина заложения канализации может быть выполнена по возможности на предельной наименьшей отметке.

С целью достижения максимальной выгоды необходимо соблюдение следующих условий:

Выполнение вышеперечисленных мероприятий поможет значительно сократить расходы, объемы, сложность работ.

Ревизия при заложении канализации

После строительства канализационной системы ее хозяин находится в состоянии волнения по поводу возможного возникновения каких-либо инженерных проблем в сети. В процессе эксплуатации канализационных сетей проблемы могут возникнуть, но для их избегания в проекте должны быть запланированы работы по сооружению сети в соответствии с требованиями СНиП и другой нормативной документацией. При воплощении проекта в жизнь необходимо строго проследить тщательное выполнение проектных изысканий строительной бригадой.

Как неоднократно повторялось в данной статье, наиболее значимой величиной в проектировании строительства канализационной сети является глубина заложения трубопровода канализации и уже от ее запланированной величины на различных участках территории укладки канализации зависят следующие основные составляющие проектов – это ее стоимость, сложность конструкции и объемы выполняемых работ.
