Что делать если не хватает питания для внешнего жесткого диска
Потребители продукции для хранения данных часто сталкиваются с тем, что устройствам нехватает питания от разъема USB. Из-за этого устройства работают не так, как нужно – постоянно отключаются, периодически пропадают из списка дисков или вообще не включаются. Причем это случается как всегда, по закону подлости, в самый неподходящий момент, когда срочно необходимо получить доступ к своим данным. В статье пойдет речь о том, как обеспечить своему переносному винчестеру хорошее питание.
Сразу оговорюсь, что данная проблема возникает с портом USB 2.0, так как более современная версия USB 3.0 по спецификации имеет большую выходную мощность, которой вполне достаточно для пуска и функционирования накопителя.
Итак, что делать при нехватке питания.
Варианта два. Первый – простой: необходимо найти очень короткий провод USB – около 15-20 см. По поему опыту, на таких кабелях потери минимальны, поэтому жесткий диск заработает даже от старого USB-порта.
Обычно такой провод можно купить на одном из компьютерных рынков или развалов, а кроме того, такие провода любит класть в комплект своей продукции известный производитель портативной продукции Western Digital. Шанс, что короткий кабель позволит устранить проблему, достаточно велик. Кроме того, такой «шнурок» удобно носить с собой, он легкий и не занимает много места даже крохотной в барсетке или небольшой сумочке.
Вариант второй – придется немного раскошелится. Требуется купить устройство, которое позволит прокормить жесткий диск. Здесь также два пути. Можно взять внутреннее решение или внешнее. Первое подойдет владельцам стационарных компьютеров, второе – владельцам ноутбуков и другой портативной техники.
К внешнему решению относится покупка USB-хаба (концентратора) на 4-7 портов с внешним блоком питания, который имеет достаточную мощность, чтобы запитать устройства во всех портах сразу.
Плюс такого решения – универсальность. Его можно испопользовать и с ноутбуком, и с десктопом, и вообще с любым устройством. В случае необходимости такой хаб можно легко кинуть в сумку и отнести на работу / к другу / на дачу и т. д. Однако есть и минусы, хоть и не существенные. Во-первых, лишняя занятая розетка. Может показаться, что я придираюсь, однако, как показывает практика, разетки забиваются устройствами достаточно быстро, и в скором времени их может не хватить. Во-вторых, это лишнее место на столе и куча дополнительных проводов. Любителям минимализма, да и просто порядка на столе, этот вариант покажется не самым лучшим.
Внутренее решение в этом плане значительно лучше. Покупается трехдюймовый внутренний USB-разветвитель с запитываением от разъема Molex. Такое устройсто имеет также и кард-ридер, так что в дополение ко всему вы получите и устройство чтения карт памяти, что является несомненным плюсом. Поскольку блок питания не требуется (снабжение электричеством идет от блока питания компьютера), такие устройтсва обычно очень дешевые. Их цена редко превышает 250-350 рублей.
В данном случае решение очень элегантное – не занимается место на столе, отсуствуют лишние провода, все находится под рукой. Особенно удобно будет тем пользователся, у которых на корпусе компьютера нет передних USB-портов (только на задней панели). Из минусов – такое устройство будет работать только с десктопами, а также, только если у вас на материнской плате есть свободный внутренний разъем. Надо отметить, что в современных материнках таких внутренних разъемов пруд пруди.
Почему не хватает питания USB-устройствам
В чем причина нехватки питания. Порт USB 2.0 при напряжении в 5 Вольт способен выдавать ток только 0,5 Ампера. То есть мощность одного порта будет составлять 2,5 Ватта. Ток пуска жесткого диска также составляет 0,5 (а иногда и чуть более) Ампера. Если блок питания компьютера (как и он сам) не новый, то может выдаваться не 5 вольт, а, допустим, 4,6-4,8 Вольт. То есть суммарная мощность может уменьшиться, ограничивая питание и без того работающему на пределе винчестеру. Длинный провод имеет большее сопротивление, нежели короткий, что также же уменьшает питание винчестера. Благо производители портативных винчестеров учитывают данную проблему и ставят жесткие диски с меньшим потреблением. Правда, это не самым лучшим образом сказывается на скоростных характеристиках.
Более современный разъем USB 3.0 по спецификации имеет ток 0,9 Ампер (почти в 2 раза больше предыдущей версии). Поэтому проблем с питанием такие устройства не имеют. Кроме того, данный разъем обеспечивает большую скорость передачи данных. Поскольку существует обратная совместимость, то устройство USB 3.0 можно без проблем подключить в порт USB 2.0. В этом случае оно будет работать в режиме совместимости на меньших скоростях. Поэтому я рекомендую покупать именно жесткие диски с USB 3.0. Даже если у вас в компьютере нет этого современного разъема, это будет хороший задел на будущее. Когда он появится, вы увидите существенный прирост (в 3-4 раза) скорости.
Внешнему жесткому диску не хватает питания
Здравствуйте. Проблема такая, Внешнему жесткому диску не хватает питания. Сейчас стоит блок питания 250W, если я поменяю блок питания, допустим на 400W будет ли хватать питания, или это всё таки зависит от материнской платы? Спасибо!
Ответы
Виктор Евгеньевич
Да, блок питания на самом деле не при чем. Все зависит от напряжения, которое подает материнская плата на USB-вход.
Единственное, что в таких случаях помогает — раздвоенный кабель подключения внешнего винта, с одной стороны один разъем, который вставляется в жесткий диск, а с другой стороны — два разъема, который подключаются к компьютеру, НО тут важно, чтобы они вставлялись в USB-входы от РАЗНЫХ USB-каналов материнской платы. Т.е. если например, у вас 4 USB-входа сзади, то надо вставлять эти два не в соседние с общей широкой стороной, а в соседние с общей узкой стороной.
Андрей FaceOff
кроме это — многие внешние диски имеют разъем для внешнего блока питания или такой блок питания в комплекте. если есть — используйте его.
если есть разъем — подберите блок питания для внешнего диска в соответствии с документацией
о блоке питания в самом компьютере — основные потребители это процессор и видеокарта, требуемый блок питания надо расчитывать исходя из потребляемой мощности процессора и видеокарты. к их потреблению надо добавлять еще не менее 100W или больше на остальное оборудовани, тоже надо смотреть по конфигурации. и запас от общей суммы +20% минимум
о внешнем диске — учитывайте что активная эксплуатация с недостаточным питанием диска, может стать причиной логических ошибок и даже преждевременного выхода из строя самого диска
Чем опасен недостаток мощности блока питания
При нестабильной работе компьютера не каждый пользователь сразу сузит круг подозреваемых и запишет в виновники блок питания. А зря! Нехватка мощности БП — основной бич современных настольных ПК.
Произведена установка нового оборудования или разгон системы, и все — еще вчера исправно работающий системник, сегодня доставляет своему владельцу кучу неприятностей.
Большая часть пользователей сразу начинает «копать» в сторону некорректной работы драйверов или решается на переустановку операционной системы, совершенно забывая проверить главное — блок питания, а именно его мощность и способность справляться с дополнительной нагрузкой.
Нюансы работы на плохом БП
Как правило, при сборке компьютера, блок питания выбирают по остаточному принципу, не особо вдаваясь в технические дебри, главное чтобы «ватт» хватало! И зачастую, либо полностью доверяются продавцу, либо примерно просчитав потребляемую мощность компонентов, покупают ближайшее по мощности устройство.
Такой подход является одной из самых распространенных и грубых ошибок при сборке ПК, ведь по своей важности, блок питания идет сразу за процессором и видеокартой.
Как известно, основными потребителями энергии любого системника являются центральный процессор и графический адаптер, а основной магистралью для их питания служит линия + 12В, именно она несет основную нагрузку. На наклейке любого блока питания отдельно указываются номинальные мощности по всем шинам питания и суммарная мощность блока, но ориентироваться нужно именно на значения, указанные для линии + 12 В.
Более подробно о выборе БП можно прочитать в этой статье на страницах блога. Как определить нужную мощность, можно почитать в статье «Онлайн-калькуляторы для определения мощности ПК — теория и практика»
Установка источника питания, что называется «впритык» по мощности, во-первых, не оставляет шансов для дальнейшего апгрейда и расширения системы без его замены, а во-вторых, заставляет работать его на пределе своих возможностей. Естественно, работа в таком режиме обусловлена повышенным выделением тепла и нагревом элементов БП. В первую очередь это относится к электролитическим конденсаторам. Со временем, под действием температуры они высыхают и теряют свою емкость, что сказывается на технических характеристиках устройства, в частности, ростом пульсаций выходного напряжения и как следствие, выходом из строя других комплектующих системного блока.
Работа электронных компонентов при повышенных температурах снижает их ресурс в разы!
Да и шум при работе устройства на пределе своих возможностей сбрасывать со счетов не стоит. Поэтому оптимальной считается нагрузка БП в диапазоне 60 % — 80 %. При таких условиях достигается оптимальный баланс значений эффективности блока (КПД) и температуры его внутренних компонентов. К тому же, в качестве бонуса, остается запас мощности, рекомендованное значение которого составляет порядка 30 %.
Симптомы нехватки ватт могут быть различны, тут уж как «повезет». На практике можно встретиться со следующими проявлениями поведения компьютера со слабым блоком питания:
Как влияют на железо просадки напряжения
При качественном блоке питания, а не китайском ноунейме, незначительные просадки напряжения в электрической сети ему и запитанным от него компонентам не страшны. Ситуацию выправит корректор коэффициента мощности, которым оснащают блоки питания. Информацию о том как он работает, можно почерпнуть из следующей статьи.
При наличии в схеме блока активного PFC он без труда может переносить просадки питающего напряжения ниже 110 В, как правило, отключение системы происходит на уровнях, приближающихся к 70 В.
Больший интерес представляет реакция внутренних компонентов системника на пониженное напряжение, поступающее к ним из блока питания. Хотя стандарт ATX12V и регламентирует максимальные отклонения напряжений по всем линиям в диапазоне ±5 %, но далеко не все блоки питания, особенно «китайцы», из-за перекосов и некорректного распределения нагрузки по линиям его выдерживают.
Напряжение на линии + 12 В блока питания должно находиться в диапазоне 11,4 В — 12,6 В.
Материнская плата
Поведение компьютера при работе на пониженном напряжении во многом зависит от модели и схемотехники материнской платы. Дело в том, что все зависит от качества компонентов, из которых собраны стабилизаторы напряжения и фильтры на ней. Одни модели просто не включатся, поскольку имеют защиту от работы на низком напряжении, другие отключатся или переведут процессор в безопасный режим при достижении определенного порога напряжения, третьи продолжат работать. Однако даже если плата и продолжает работать, этот режим нельзя назвать нормальным, поскольку в цепях платы протекают токи, значения которых выше номинальных.
В качестве примера, при TPD процессора равном 120 Вт, ток в цепи его питания при напряжении 12 В составит 10 А, а при понижении напряжения до 10 В значение тока составит 12 А. Понятно, что цифры пониженного напряжения, взятые для примера и удобства расчета, редко встретишь в реальной жизни, но они как нельзя кстати характеризуют суть протекающих в цепях процессов. Такая «прожарка» компонентов материнки влечет за собой их быстрый выход из строя. Привет вздутым конденсаторам!
Видеокарта
При питании пониженным напряжением видеоадаптера, он не сможет выйти на номинальный режим работы, а, следовательно, говорить о нормальной работе графической подсистемы неуместно. Нужно быть готовым к зависаниям картинки, артефактам изображения, прекращению работы «тяжелых» игрушек и приложений, перезагрузкам системы.
Жесткие диски
Основную опасность просадки напряжения несут дисковой системе ПК, собранной из HDD.
В жестких дисках напряжение 12 В отвечает за работу его механической части. Недостаток напряжения не позволит шпинделю раскрутиться до номинальных оборотов, а считывающие головки дольше будут позиционироваться над нужной частью блина. К тому же, нехватка питания может привести к остановке винчестера и прекращению работы ОС. Твердотельные накопители лишены этого недостатка, поскольку механическая часть в них отсутствует. Еще один немаловажный нюанс, при снижении выходного напряжения снижается его качество, в нем возрастают пульсации, которые губительно сказываются на здоровье HDD, последние начинают, что называется «сыпаться».
Как видно, блок питания не как уж прост, как кажется на первый взгляд. Грамотный подбор мощности, модели и ее оснащения избавит пользователя от многих неприятностей, вызванных ее нехваткой.
Как подключить внешний винчестер к компьютеру, если не хватает мощности USB
Некоторые винчестеры и другие устройства потребляют сильный ток, а возможности USB-портов в компьютерах, ноутбуках и планшетах бывают ограничены. Что делать, если ваш компьютер, не определяет USB-устройство или не может его запустить? Выход очевиден — нужно подать дополнительное питание.
Для сборки усиленного USB-порта потребуются:
— Небольшая печатная плата
— Три разъёма USB (два «папы» и одна «мама»)
— Источник питания на 5 вольт (например, зарядное устройство от смартфона или ещё один USB-порт компьютера)
— Светодиод и резистор на 1 кОм (опционально)
— Инструмент (паяльник, припой, мультиметр)

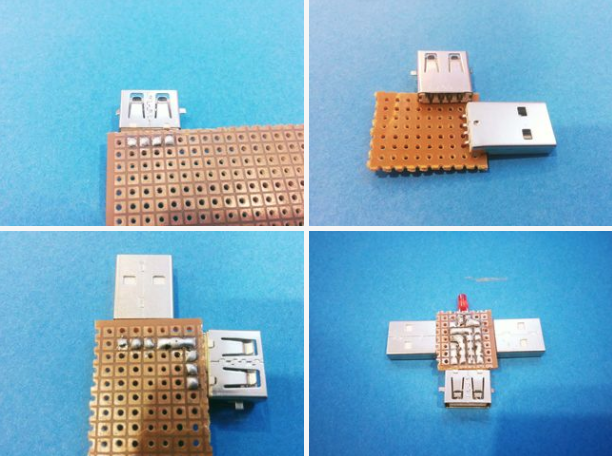

Удобнее всего использовать печатную плату с отверстиями для контактов, но если такой нет, подойдёт обычная. Отверстия можете сделать с помощью тонкого сверла. Закрепите на плате USB-разъёмы и соедините их, как показано ниже.
В USB 2.0 четыре контакта: два для передачи данных и два для питания. Питание берется от двух контактов зарядника, а данные сквозным путем проходят через плату на две ноги USB-штекера, который втыкается в компьютер. Также можно использовать два USB-выхода и распараллелить на них питание (но данные оставить на одном).

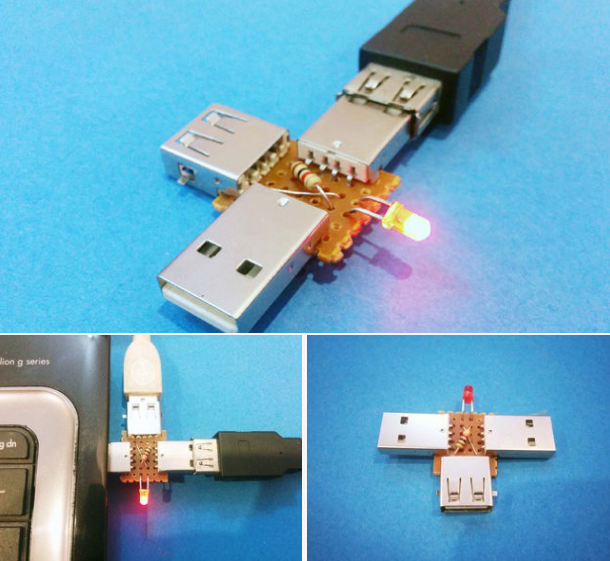

Соблюдая полярность, через килоомный резистор подключите светодиод к линии 5 вольт и «земле». Он будет служить для индикации потребления энергии от дополнительного источника питания.
Вставьте разъём в порт ноутбука, подайте дополнительное питание и измерьте выходное напряжение. Если оно около 5 вольт или чуть больше, значит всё получилось. Подключите устройство, которое прежде не работало, и посмотрите, запустится ли оно. Если возникают проблемы, имеет смысл подключить более мощный источник энергии (например, зарядное устройство на 2 ампера).
С помощью такой конструкции вы сможете подключать к старым портам USB 2.0 накопители, работающие через USB 3.0, и другие устройства, которым требуется большая сила тока, чем может дать один USB-порт.
Что делать если не хватает питания для внешнего жесткого диска
Профиль | Отправить PM | Цитировать
Изображения
 | 1108539.JPG |
| (23.5 Kb, 9 просмотров) | |
| 1108541.JPG |
| (30.6 Kb, 7 просмотров) | |
| 1108542.JPG |
| (32.2 Kb, 6 просмотров) | |
| 1108543.JPG |
| (19.7 Kb, 7 просмотров) | |
Я так понимаю в моем случае переходник нужен с USB ( мама) на два USB ( папа). Один usb в блок питания, другой в OTG кабель и в планшет? И чтобы питание подавалось только на диск и не подавалось на планшет.Или нет?
Помоги разобраться C паяльником дружу на уровне отвалилось-припаять на место. В электронике особо не разбираюсь, но переходник спаять смогу.
Или если использовать для питания аквтиный юсб хаб, то как это все должно работать и подключаться и какой выбрать для этих целей. Очень много отзывов о кривых хабах из-за который горят порты, которые нужно допиливать итд.
