Зависимость электрического сопротивления от сечения, длины и материала проводника

Сопротивление различных проводников зависит от материала, из которого они изготовлены.

Можно проверить это практически на следующем опыте.

Рисунок 1. Опыт, показывающий зависимость электрического сопротивления от материала проводника

Подберем два или три проводника из различных материалов, возможно меньшего, но одинакового поперечного сечения, например, один медный, другой стальной, третий никелиновый. Укрепим на планке два зажима а и б на расстоянии 1 —1,5 м один от другого (рис. 1) и подключим к ним аккумулятор через амперметр. Теперь поочередно между зажимами а и б будем на 1—2 сек включать сначала медный, потом стальной и, наконец, никелиновый проводник, наблюдая в каждом случае за отклонением стрелки амперметра. Нетрудно будет заметить, что наибольший по величине ток пройдет по медному проводнику, а наименьший — по никелиновому.

Таким образом, электрическое сопротивление проводника зависит от материала, из которою он изготовлен.

Для характеристики электрического сопротивления различных материалов введено понятие о так называемом удельном сопротивлении.

Определение: Удельным сопротивлением называется сопротивление проводника длиной в 1 м и сечением в 1 мм 2 при температуре +20 С°.

Удельное сопротивление обозначается буквой ρ («ро») греческого алфавита.

Каждый материал, из которого изготовляется проводник, обладает определенным удельным сопротивлением. Например, удельное сопротивление меди равно 0,0175 Ом*мм 2 /м, т. е. медный проводник длиной 1 м и сечением 1 мм 2 обладает сопротивлением 0,0175 Ом.

Ниже приводится таблица удельных сопротивлений материалов, наиболее часто применяемых в электротехнике.

Удельные сопротивления материалов, наиболее часто применяемых в электротехнике

Любопытно отметить, что например, нихромовый провод длиною 1 м обладает примерно таким же сопротивлением, как медный провод длиною около 63 м (при одинаковом сечении).

Воспользуемся для этого схемой, изображенной на рис. 1. Включим между зажимами а и б для большей наглядности опыта проволоку из никелина. Заметив показание амперметра, отключим от зажима б проводник, которой соединяет прибор с минусом аккумулятора, и освободившимся концом проводника прикоснемся к никелиновой проволоке на некотором удалении от зажима а (рис. 2). Уменьшив таким образом длину проводника, включенного в цепь, нетрудно заметить по показанию амперметра, что ток в цепи увеличился.

Рисунок 2. Опыт, показывающий зависимость электрического сопротивления от длины проводника

Это говорит о том, что с уменьшением длины проводника сопротивление его уменьшается. Если же перемещать конец проводника по никелиновой проволоке вправо, т. е. к зажиму б, то, наблюдая за показаниями амперметра, можно сделать вывод, что с увеличением длины проводника сопротивление его увеличивается.

Таким образом, сопротивление проводника прямо пропорционально его длине, т. е. чем длиннее проводник, тем больше его электрическое сопротивление..

Выясним теперь, как зависит сопротивление проводника от его поперечного сечения, т. е. от толщины.

Подберем для этого два или три проводника из одного и того же материала (медь, железо или никелин), но различного поперечного сечения и включим их поочередно между зажимами а и б, как указано на рис. 1.

Наблюдая каждый раз за показаниями амперметра, можно убедиться, что чем тоньше проводник, тем меньше ток в цепи, а следовательно, тем больше сопротивление проводника. И, наоборот, чем толще проводник, тем больше ток в цепи, а следовательно, тем меньше сопротивление проводника.

Значит, сопротивление проводника обратно пропорционально площади его поперечного сечения, т. е. чем толще проводник, тем его сопротивление меньше, и, наоборот, чем тоньше проводник, тем его сопротивление больше.

Чтобы лучше уяснить эту зависимость, представьте себе две пары сообщающихся сосудов (рис. 3), причем у одной пары сосудов соединяющая трубка тонкая, а у другой — толстая.

Рисунок 3. Вода по толстой трубке перейдет быстрее, чем по тонкой

Ясно, что при заполнении водой одного из сосудов (каждой пары) переход ее в другой сосуд по толстой трубке произойдет гораздо быстрее, чем по тонкой. Это значит, что толстая трубка окажет меньшее сопротивление течению воды. Точно так же и электрическому току легче пройти по толстому проводнику, чем по тонкому, т. е. первый оказывает ему меньшее сопротивление, чем второй.

Обобщая результаты произведенных нами опытов, можно сделать следующий общий вывод:

электрическое сопротивление проводника равно удельному сопротивлению материала, из которого этот проводник сделан, умноженному на длину проводника и деленному на площадь его поперечного сечения..

Математически эта зависимость выражается следующей формулой:

где R—сопротивление проводника в Ом;

ρ — удельное сопротивление материала в Ом*мм 2 /м;

l — длина проводника в м;

Примечание. Площадь поперечного сечения круглого проводника вычисляется по формуле

где π —постоянная величина, равная 3,14;

Указанная выше зависимость дает возможность определить длину проводника или его сечение, если известны одна из этих величин и сопротивление проводника.

Так, например, длина проводника определяется по формуле:

Если же необходимо определить площадь поперечного сечения проводника, то формула принимает следующий вид:

Решив это равенство относительно ρ, получим выражение для определения удельного сопротивления проводника:

Последней формулой приходится пользоваться в тех случаях, когда известны сопротивление и размеры проводника, а его материал неизвестен и к тому же трудно определим по внешнему виду. Определив по формуле удельное сопротивление проводника, можно найти материал, обладающий таким удельным сопротивлением.

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Источник

Сила тока и медный провод.

Часто в интернете натыкаюсь на супер специалистов которые говорят, толще провод, больше сопротивление… Ну лучше им не подходить и не дотрагиваться к проводам вообще никогда в жизни с такими познаниями.
Раздражителем стала запись в блоге www.drive2.ru/c/2496794/
к нему приходит + после замка зажигания сечением 2.5мм через пред на 60А.

А для более трезво думающих предлагаю пораскинуть мозгами по поводу сечения кабелей и токе через них.
Из школьного курса физики помним что у проводников есть такое свойство как сопротивление электрическому току, и при прохождении тока через проводник — проводник нагревается.
Соответственно для любого проводника можно охарактеризовать два ограничивающих фактора:
— Нагрев. Зависит от возможностей окружающей среды охладить кабель до нормальных температур — которые не выходят за пределы эксплуатационных для данного типа кабеля. Если температура будет очень большой — происходит ускоренное старение и деградация изоляции или же сразу плавление и беда.
— Потери прямо следует из первого. Вообще все эти факторы прямо завязаны на сопротивлении. То есть чем больше ампер ток на единицу сечения, тем больше падает напряжение вольт на проводнике, и тем меньше дойдет к потребителю.

Пример:
Источник 14,4 вольт. Нагрузка 10 ампер, длина плюсового кабеля 5 метров.
Сечение и вольтаж который будет на потребителе. (Без учета потерь на минусовых проводах.)
0.5мм.кв = 12.628вольт на потребителе. Падение 12.31%, мощность рассеяная в кабеле 17.721ватт.
1мм.кв. = 13.514вольт на потребителе. Падение 6.15%, мощность рассеяная в кабеле 8.861ватт.
2.5мм.кв. = 14.046вольт на потребителе. Падение 2.46%, мощность рассеяная в кабеле 3.544ватт.

И тут можно провести аналогию с всеми любимыми светодиодами, которые любят вроде как за экономию. Но не обращают внимания что в автомобиле есть масса узких мест, на которых куда больше потери. Те же кабеля например. Которые просто греют окружающую среду например.

И если с завода автопроизводитель рассчитывает сечения кабелей (и предохранителей) впритык, зная про то какие температурные условия и нагрузки на кабель будут в разных режимах работы, то автолюбители часто не имеют возможности точно сопоставить все факторы влияющие на кабель. И в зависимости от воспитания своего или сделают или с запасом в несколько раз (что лучше), или воткнут любой понравившийся кабель, с расчета 10ампер на квадрат (что хуже, без учета предохранителя).

Потому важно правильно выбрать сечение кабеля в зависимости от нагрузки на него и предохранителя. Для себя я сделал таблицу которая применительна для медных кабелей и с напряжениями до 48вольт, а также для напряжений 0.23/0.4kV — домашней электропроводки.

В рассчетах ориентировался также на ПУЭ. И то что автоматические выключатели в домашней электропроводке имеют тепловой расцепитель, который отключит нагрузку при 1.5*Inom только в течении 1 часа! И все это время кабель должен держать полуторакратный перегруз по току.

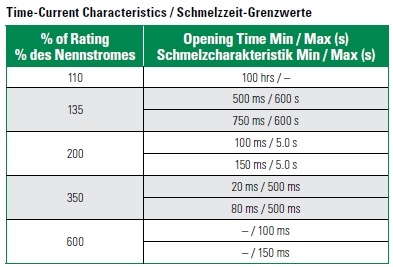

для автомобильных предохранителей тоже есть время на срабатывание:
Пример от известного мирового производителя электрокомплектующих Littelfuse.

У его предохранителей с временем срабатывания все нормально. при токе 2*Inom — максимум 5 секунд.
Тогда как у подвальных производителей предохранитель может при двукратном перегрузе срабатывать до 5 минут. И здесь кроется подстава. Такие предохранители могут вообще не сработать.

В таблице сечения взяты с запасом. При таких сечениях и максимальных номиналах предохранителей (от проверенных производителей) можно быть спокойным.
Сечения меньше чем в таблице надо дополнительно рассчитывать в зависимости от многих параметров.

Также кроме сечения кабеля надо обращать внимание на надежность соединений, чтоб не было суровых светодиодов, на защиту от повреждения изоляции (от движущихся частей, острых кромок метала, контакта с горячими деталями )… и т.д.

И лучше все сделать на совесть и спать спокойно, чем сэкономить там где нельзя, и ждать когда вылезет.

Всем бобра, отсутствия просадок, и мира во всем мире.

Источник

Сопротивление толстого провода меньше чем тонкого

Электрическое сопротивление провода

Любое тело, по которому протекает электрический ток, оказывает ему определенное сопротивление. Свойство материала проводника препятствовать прохождению через него электрического тока называется электрическим сопротивлением.

Чем больше сопротивление проводника, тем хуже он проводит электрический ток, и, наоборот, чем меньше сопротивление проводника, тем легче электрическому току пройти через этот проводник.

Сопротивление различных проводников зависит от материала, из которого они изготовлены. Для характеристики электрического сопротивления различных материалов введено понятие так называемого удельного сопротивления.

Удельным сопротивлением называется сопротивление проводника длиной 1 м и площадью поперечного сечения 1 мм2. Удельное сопротивление обозначается буквой греческого алфавита р (ро). Каждый материал, из которого изготовляется проводник, обладает своим удельным сопротивлением.

Например, удельное сопротивление меди равно 0,0175, т. е. медный проводник длиной 1 м и сечением 1 мм2 обладает сопротивлением 0,0175 ом. Удельное сопротивление алюминия равно 0,029, удельное сопротивление железа — 0,135, удельное сопротивление константана — 0,48, удельное сопротивление нихрома — 1-1,1.

Сопротивление проводника прямо пропорционально его длине, т. е. чем длиннее проводник, тем больше его электрическое сопротивление.

Сопротивление проводника обратно пропорционально площади его поперечного сечения, т. е. чем толще проводник, тем его сопротивление меньше, и, наоборот, чем тоньше проводник, тем его сопротивление больше.

Сопротивление проводника можно определить по формуле:

где r — сопротивление проводника в (Ом); ρ — удельное сопротивление проводника (Ом*м); l — длина проводника в (м); S — сечение проводника в (мм2).

Пример: Определить сопротивление 200 м медной проволоки сечением 1,5 мм2.

Пример: Определить сопротивление 200 м медной проволоки сечением 2,5 мм2.

Изоляция

Изоля́ция в электротехнике — элемент конструкции оборудования, препятствующий прохождению через него электрического тока, например, для защиты человека.

Для изоляции используются материалы с диэлектрическими свойствами: стекло, керамика, многочисленные полимеры, слюда. Также существует воздушная изоляция, в которой роль изолятора выполняет воздух, а конструктивные элементы фиксируют пространственную конфигурацию изолируемых проводников так, чтобы обеспечивать необходимые воздушные промежутки.

Изоляционные покровы могут изготавливаться:

Резиновая изоляция

Резиновая изоляция может применяться только с шланговой резиновой оболочкой (если такая имеется). Так как резина из натурального каучука достаточно дорогостоящая, то практически вся применяемая резина в кабельной промышленности является искусственной. К каучуку добавляют:

Резина позволяет назначать большие радиусы изгиба кабельных изделий, поэтому совместно с многопроволочной жилой применяется в проводниках для подвижного присоединения (кабели марки КГ, КГЭШ, провод РПШ). Специализация: применяется в общепромышленных кабелях для подвижного подсоединения потребителей.

Положительный свойства:

Отрицательные качества:

Влияние длины и сечения кабеля на потери по напряжению

Потери электроэнергии – неизбежная плата за ее транспортировку по проводам, вне зависимости от длины передающей линии. Существуют они и на воздушных линиях электропередач длиною в сотни километров и на отрезках электропроводки в несколько десятков метров домашней электрической сети. Происходят они, прежде всего потому, что любые провода имеют конечное сопротивление электрическому току. Закон Ома, с которым каждый из нас имел возможность познакомиться на школьных уроках физики, гласит, что напряжение (U) связано с током (I) и сопротивлением (R) следующим выражением:

из него следует что чем выше сопротивление проводника, тем больше на нем падение (потери) напряжения при постоянных значениях тока. Это напряжение приводит к нагреву проводников, который может грозить плавлением изоляции, коротким замыканием и возгоранием электропроводки.

При передаче электроэнергии на большие расстояния потерь удается избегать за счет снижения силы передаваемого тока, достигается это многократным повышением напряжения до сотен киловольт. В случае низковольтных сетей, напряжением 220 (380) В, потери можно минимизировать только выбором правильного сечения кабеля.

Почему падает напряжение и как это зависит от длины и сечения проводников

Для начала остановимся на простом житейском примере частного сектора в черте города или большого поселка, в центре которого находится трансформаторная подстанция. Жильцы домов, расположенных в непосредственной близости к ней жалуются на постоянную замену быстро перегорающих лампочек, что вполне закономерно, ведь напряжение в их сети достигает 250 В и выше. В то время как на окраине села при максимальных нагрузках на сеть оно может опускаться до 150 вольт. Вывод в таком случае напрашивается один, падение напряжение зависит от длины проводников, представленных линейными проводами.

Конкретизируем, от чего зависит величина сопротивления проводника на примере медных проводов, которым сегодня отдается предпочтение. Для этого опять вернемся к школьному курсу физики, из которого известно, что сопротивление проводника зависит от трех величин:

Все четыре параметра связывает следующее соотношение:

очевидно, что сопротивление растет по мере увеличения длины проводника и падает по мере увеличения сечения жилы.

Для медных проводников удельное сопротивление составляет 0.0175 Ом·мм²/м, это значит, что километр медного провода сечением 1 мм² будет иметь сопротивление 17.5 Ом, в реальной ситуации оно может отличаться, например, из-за чистоты металла (наличия в сплаве примесей).

Для алюминиевых проводников величина сопротивления еще выше, поскольку удельное сопротивление алюминиевых проводов составляет 0.028 Ом·мм²/м.

Теперь вернемся к нашему примеру. Пусть от подстанции до самого крайнего дома расстояние составляет 1 км и электропитание напряжения 220 вольт до него проложено алюминиевым проводом марки А, с минимальным сечением 10 мм². Расстояние, которое необходимо пройти электрическому току складывается из длины нулевых и фазных проводов, то есть в нашем примере необходимо применить коэффициент 2, таким образом максимальная длина составит 2000 м. Подставляя наши значения в последнюю формулу, получим величину сопротивления равную 5.6 Ом.

Электрическое сопротивление и проводимость

РАСЧЁТ ПЛОЩАДИ СЕЧЕНИЯ ПРОВОДОВ В ЗАВИСИМОСТИ ОТ МОЩНОСТИ НАГРУЗКИ

Потери в проводниках возникают из-за ненулевого значения их сопротивления, зависящего от длины провода. Значения мощности этих потерь, выделяемых в виде тепла в окружающее пространство, приведены в таблице. В итоге к потребителю энергии на другом конце провода напряжение доходит в несколько урезанном виде — меньшим, чем оно было у источника. Из таблицы видно, что к примеру, при напряжении в сети 220 В и 100 метровой длине провода, сечением 1,5мм2, напряжение на нагрузке, потребляющей 4 кВт, окажется не 220, а 199 В. Хорошо, это или плохо? Для каких-то приборов — безразлично, какие-то работать будут, но при пониженной мощности, а какие-то взбрыкнут и пошлют Вас к едрене фене вместе с вашими длинными проводами и умными таблицами. Поэтому Минэнерго — минэнергой, а собственная голова не повредит ни при каких обстоятельствах. Если ситуация складывается подобным примеру образом — прямая дорога к выбору проводов, большего сечения.

Сила тока в проводнике прямо пропорциональна напряжению на нем.

Сопротивление провода.

Это значит, что с увеличением напряжения увеличивается и сила тока. Однако при одинаковом напряжении, но использовании разных проводников сила тока различна. Можно сказать по-другому. Если увеличивать напряжение, то хотя сила тока и будет увеличиваться, но везде по-разному, в зависимости от свойств проводника.

Зависимость силы тока от напряжения для данного конкретного проводника представляет собой сопротивление этого проводника. Оно обозначается R и находится по формуле R = U/I. То есть сопротивление определяется как отношение напряжения к силе тока. Чем больше сила тока в проводнике при данном напряжении, тем меньше его сопротивление. Чем больше напряжение при данной силе тока, тем больше сопротивление проводника.

Формулу можно переписать по отношению к силе тока: I = U/R (закон Ома). В таком случае нагляднее, что чем больше сопротивление, тем меньше сила тока.

Можно сказать, что сопротивление как бы мешает напряжению создавать большую силу тока.

Само сопротивление является характеристикой проводника. Оно не зависит от поданного на него напряжения. Если будет подано большое напряжение, то изменится сила тока, но не изменится отношение U/I, т. е. не изменится сопротивление.

От чего же зависит сопротивление проводника? Оно зависти от

Чтобы связать вещество и его сопротивление, вводится такое понятие как удельное сопротивление вещества. Оно показывает, какое будет сопротивление в данном веществе, если проводник из него будет иметь длину 1 м и площадь поперечного сечения 1 м2. Проводники такой длины и толщины, изготовленные из разных веществ, будут иметь разные сопротивления. Это связано с тем, что у каждого металла (чаще всего именно они являются проводниками) своя кристаллическая решетка, свое количество свободных электронов.

Разъясняем закон Ома буквально на пальцах и картинках (5 фото)

Вспоминаем формулировку закона Ома: сила тока на участке цепи прямо пропорциональна напряжению, приложенному к этому участку, и обратно пропорциональна сопротивлению. Теперь разберем эту, не самую, на первый взгляд простую, формулировку.
Первое понятие: сила тока на участке цепи прямо пропорциональна напряжению, приложенному к этому участку. Это понять довольно несложно: прямая зависимость: чем выше прикладываем напряжение, тем большую получаем величину тока! Выше напряжение — сильнее ток!

Второе понятие: и обратно пропорциональна сопротивлению. Тут тоже довольно понятно: чем выше сопротивление, тем ниже сила тока.

Формула закона Ома

Легко и быстро находить нужные вам значения по этой формуле помогают такие вот подсказки, основанные на «магическом треугольнике».

А теперь — веселые картинки

Чтобы еще легче было понять, давайте рассмотрим его на знакомом примере из жизни — с водопроводной водой. «Сила тока на участке цепи прямо пропорциональна напряжению, приложенному к этому участку». Вода — это ток. Течение — сила тока, давление воды — это напряжение, а труба — это проводник. Ясно, что чем выше мы поднимем бачок, тем выше станет давление воды (напряжение) и тем сильнее станет течение воды (сила тока). Опусти мы бачок — уменьшится давление (напряжение) и соответственно, ниже станет течение (сила тока). Прямая зависимость. Чем выше напряжение, тем сильнее сила тока, очень наглядно.

Теперь проверим на жизненных реалиях вторую часть формулировки закона Ома, добавим в нашу водопроводную схему понятие сопротивления. То есть нарисуем в трубе с водой заслонку. «Сила тока на участке цепи обратно пропорциональна сопротивлению.» Если опускать в трубе заслонку (повышая сопротивление), она будет мешать току воды, соответственно, сила течения (сила тока) снижается. И наоборот, при поднятии заслонки (снижая сопротивление) мы видим увеличение силы тока. Чем выше сопротивление — тем меньше сила тока, чем ниже сопротивление, тем выше сила тока. Логично.

S=(π?d^2)/4=0.78?d^2≈0.8?d^2

Измерить диаметр провода можно микрометром либо штангенциркулем,но если их нету под рукой,то можно плотно намотать на ручку (карандаш) около 20 витков провода, затем измерить длину намотанного провода и разделить на количество витков.

Для определения длинны провода,которая нужна для достижения необходимого сопротивления,можно использовать формулу:

2.Данные последнего столбца,для другой плотности тока, необходимо изменить. Например при плотности тока 6 А/мм2, значение необходимо увеличить вдвое.

Пример 1. Давайте найдем сопротивление 30 м медного провода диаметром 0,1 мм.

Решение. С помощью таблицы берем сопротивление 1 м медного провода, которое равно 2,2 Ом. Значит, сопротивление 30 м провода будет R = 30•2,2 = 66 Ом.

Расчет по формулам будет выглядеть так: площадь сечения : s= 0,78•0,12 = 0,0078 мм2. Поскольку удельное сопротивление меди ρ = 0,017 (Ом•мм2)/м, то получим R = 0,017•30/0,0078 = 65,50м.

Пример 2. Сколько провода из манганина у которого диаметр 0,5 мм нужно чтобы изготовить реостат, сопротивлением 40 Ом?

Решение. По таблице выбираем сопротивление 1 м этого провода: R= 2,12 Ом: Чтобы изготовить реостат сопротивлением 40 Ом, нужен провод, длина которого l= 40/2,12=18,9 м.
