Купил для пробы рулон фоторезиста из Китая. До этого пользовался НПВЩ или как-то так. Негативный фоторезист в листах. Но дорого. Однако с ним не было проблем.
Проблема в процессе смывки засвеченного резиста. Свечу от 7 до 15 мин. Пробовал по разному. Пленку удалил. Смываю незасвеченный в слабом растворе кальцинированной соды. НПВЩ смывается в ней идеально. А китаец незасвеченный сморщивается и удалять его приходится только кистью или пальцем. Но и так он уходит крайне трудно, оставаясь между дорожками. Начинаешь скоблить и минут через 5 начинают покидать плату мелкие дорожки. Их терпение тоже не вечно.
Кто-нибудь имеет похожий опыт? Чем его смывать?
Нпвщ отлично растворялся, даже тереть не приходилось.
Критически важные распределенные системы требуют синхронного преобразования во всех подсистемах и непрерывного потока данных. Распределенные системы сбора данных могут быть синхронизированы как на основе АЦП последовательного приближения, так и на основе сигма-дельта (∑-Δ)-АЦП. Новый подход, основанный на преобразователе частоты дискретизации (SRC), содержащемся в микросхемах линейки AD7770 производства Analog Devices, позволяет достигать синхронизации в системах на основе сигма-дельта-АЦП без прерывания потока данных.

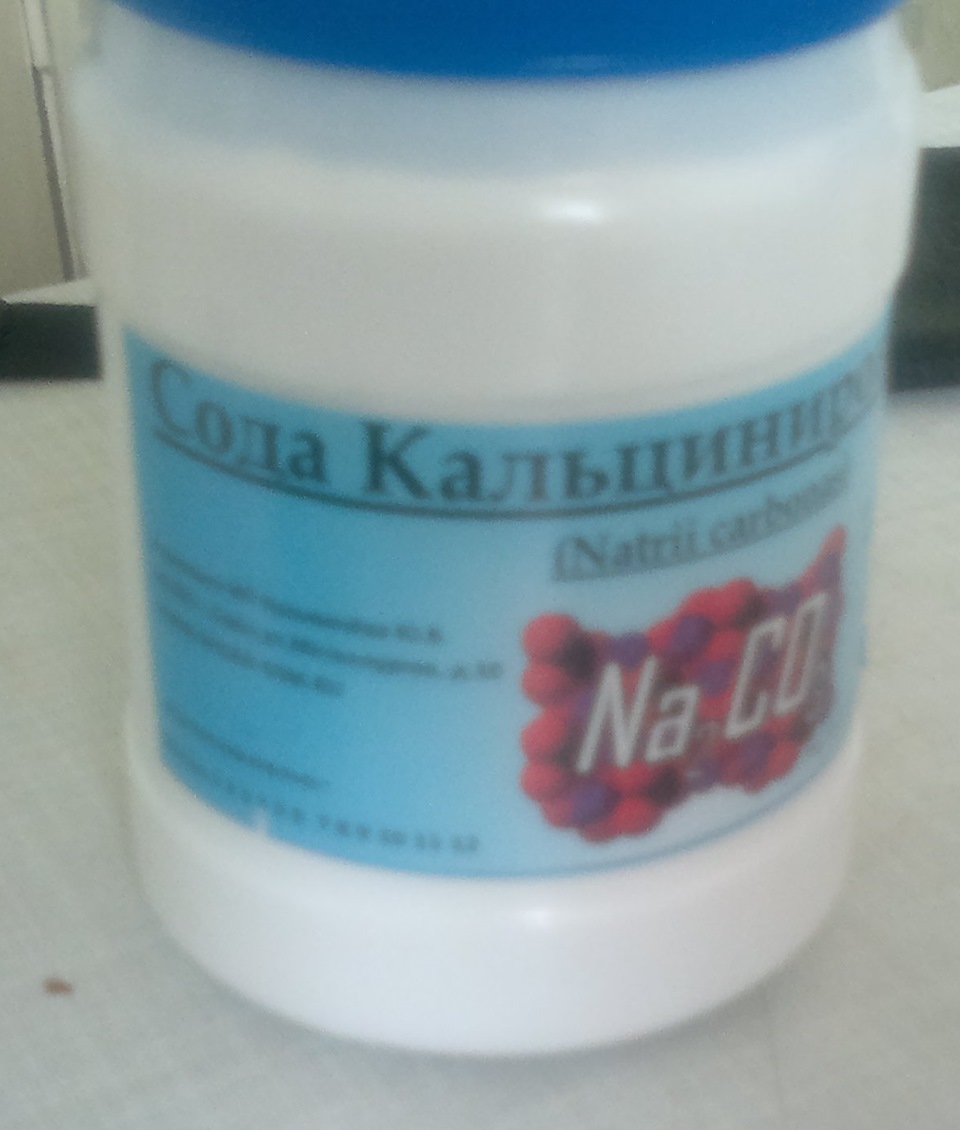

Была такая проблема с китайским фоторезистом. Для проявки юзайте кальцинированную соду. и протирайте кисточкой, что бы быстрее сползал. Если долго проявляется, увеличивайте концентрацию соды. Я остановился на варианте 5 г на 200 мл воды. Если ваша сода выглядит как полупрозрачные/мутные кристаллы то скорее всего у вас десятиводный кристаллогидрат, увеличивайте дозу в 2,5-3 раза.
Специалисты компании Infineon рассказывают о сорокалетней истории технологических инноваций, последовавшей за созданием первого полевого транзистора с изолированным затвором (MOSFET), и на примере последних новшеств, касающихся расположения кристалла относительно печатной платы, показывают, как незначительные на первый взгляд изменения способны кардинально поменять характеристики прибора и разрабатываемых на его основе систем.
Страница 1 из 1
[ Сообщений: 5 ]
Часовой пояс: UTC + 3 часа
Кто сейчас на форуме
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 8
После травления платы встает проблема смывки фоторезиста. Обычно я использовал емкость с одстаточным количеством ацетона, в которую погружал плату и ждал, пока фоторезист не вздуется и отстанет весь. Пока пользовался фирмОвым Riston 215, все было хорошо, но последнее время приходится пользоваться такого рода китайским фоторезистом, а эта зараза, что ложится тяжеловато, что смывается очень плохо — тереть надо много и долго. После смывки ацетоном и руки, и текстолит — сине-фиолетовые. В общем — проблема есть и ее надо решать. Недавно наткнулся на классный метод смывки фоторезиста с платы (видео не мое — с Ютуба):

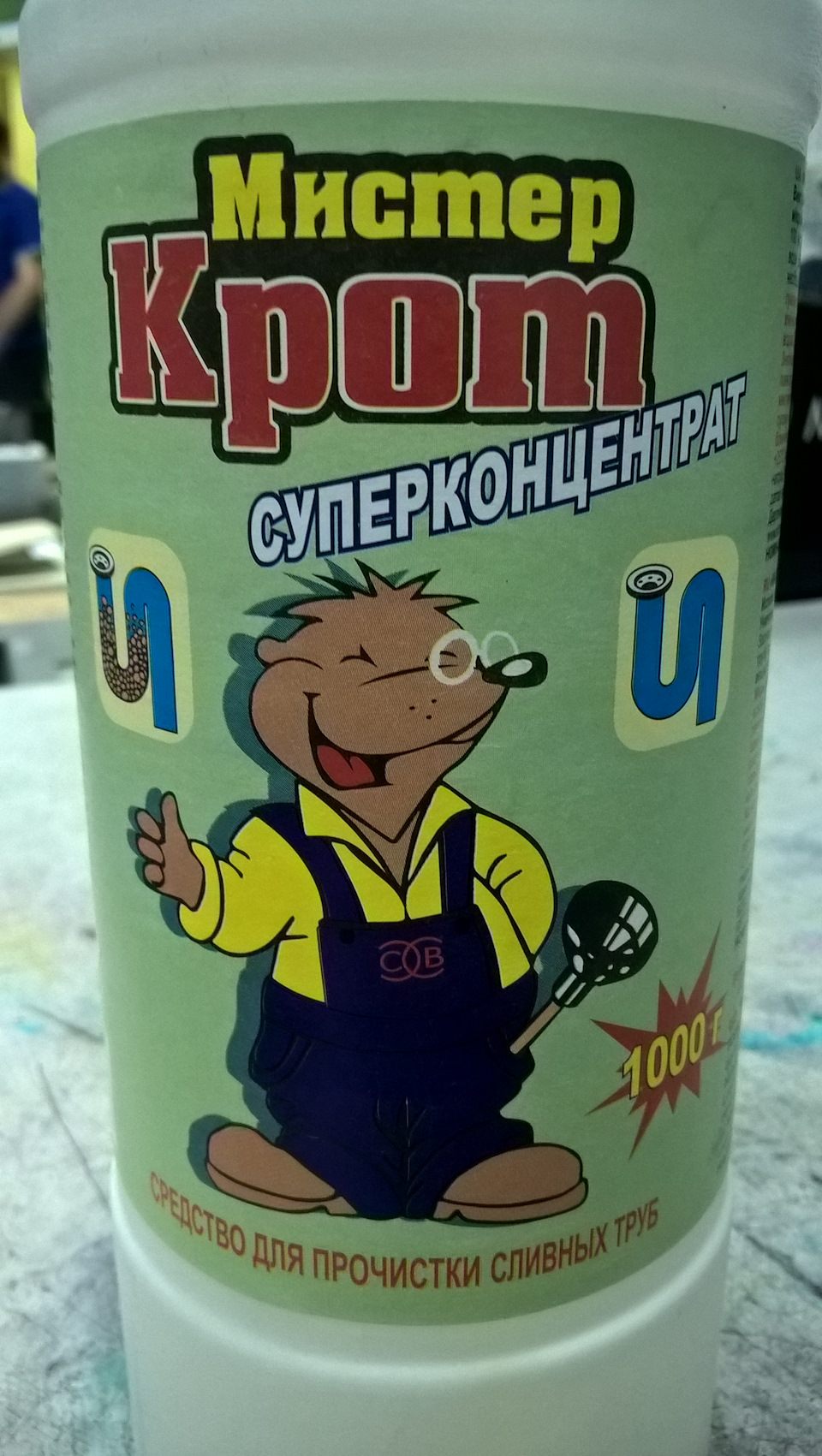

Как раз была необходимость в изготовлении плат, поэтому решил испробовать. Купил для пробы такой вот «»Крот»:
Налил в кювету где-то 100 мл (на глаз) этого чуда, добавил кипяточка, чтобы плата была хорошо накрыта жидкостью, и плата прямо на глазах начала очищаться! Просто волшебство какое-то! Пленка фоторезиста отлетала хлопьями. Я так обрадовался, что даже не снял процесс на видео, да и весь процес занял от силы секунд 20-30 для обеих сторон платы размером 120х300 мм! Так что, берите на вооружение, граждане платоделы… 🙂
Организация обратных связей в цепях регулирования, выбор топологии, обеспечение стабильности, схемотехника, расчёт
Первичные и Вторичные Химические Источники Питания
Li-ion, Li-pol, литиевые, Ni-MH, Ni-Cd, свинцово-кислотные аккумуляторы. Солевые, щелочные (алкалиновые), литиевые первичные элементы. Применение, зарядные устройства, методы и алгоритмы заряда, условия эксплуатации. Системы бесперебойного и резервного питания
Технологии, теория и практика индукционного нагрева
Системы Охлаждения, Тепловой Расчет – Cooling Systems
Охлаждение компонентов, систем, корпусов, расчёт параметров охладителей
Моделирование и Анализ Силовых Устройств – Power Supply Simulation
Моделирование силовых устройств в популярных САПР, самостоятельных симуляторах и специализированных программах. Анализ устойчивости источников питания, непрерывные модели устройств, модели компонентов
Решил перейти с ЛУТ на Фоторезист, после того как начались заморочки с мелкими дорожками. Как не старался переводить с бумаги (и гладкой и простой) рисунок на мелкие заготовки переводился не полностью и это очень раздражало. Конечно есть виртуозы в этом деле, которые достигли совершенства, но мне кажется у второго способа больше преимуществ в плане качества оттиска да и фоторезист уже давно хотел освоить… За руководство взял статью одного замечательного человека www.drive2.ru/b/1359202/. Приобрел пленку для лазерной печати:

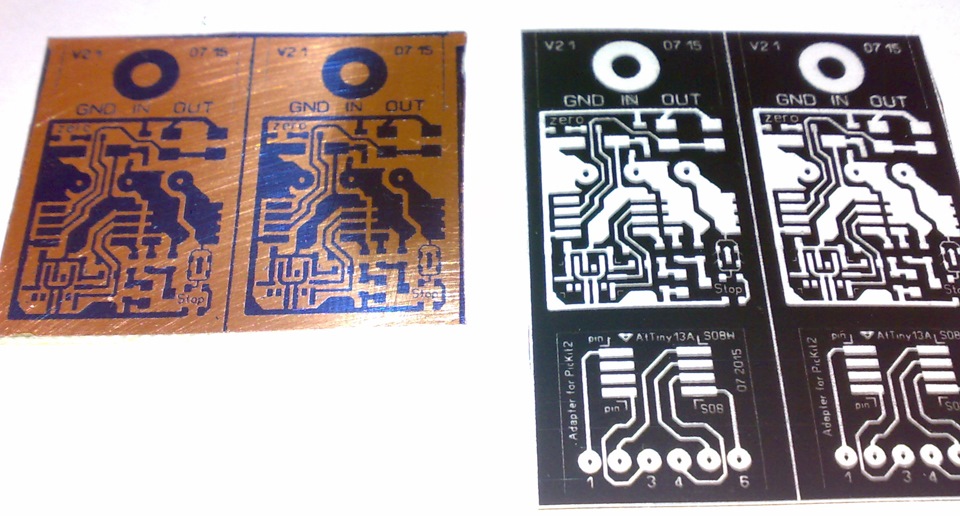

Сделал негатив и зеркало уже готового рисунка печатной платы. Негатив потому что фоторезист тоже негативный и рисунок остается на местах засвета, ну а зеркало — так как трафарет нужно перевернуть к фоторезисту для лучшего контраста и исключить засвечивание под трафарет. Отпечаток (трафарет) лазерный принтер оставляет слабо контрастный, так как пленка я думаю не дает 100% намагничивания и порошок не прилипает к поверхности как нужно. Ну а чтобы это дело как то поправить по совету купил обычный балончик для чистки карбюраторов 99 руб. в автомагазине:
и распылил на расстоянии вытянутой руки на трафарет(струя очень сильная) разовыми пшыканиями. Иначе от обилия жидкости рисунок поплывет и смоется. Под трафарет на 2 заготовки вырезал текстолит. Мою его под струей воды губкой с жесткой поверхностью с мылом (наждачка не нужна) и медь становится блестящей и чистой. Затем вырезал по размеру кусок фоторезиста
, отклеил менее глянцевую пленку с внутренней стороны рулона получается и разгладил по текстолиту без пузырьков и соринок. Тем у кого есть ламинатор прокатываем через него при температуре 105-125 градусов (т.к. заготовочка маленькая прикрепляем ее на достаточный для ламинатора кусочек бумаги на двухсторонний скотч). Ну а у кого нет, — под пресс на 2 часа! Ну и самое интересное… Накладываем на заготвку с фотрезистом трафарет отпечатком вниз и фиксируем под стеклом (хоть стекло и пропускает не 100% УФ а около 50, нам это не критично). Купил для этого дела самую дешевую фоторамку (16-20 руб.)

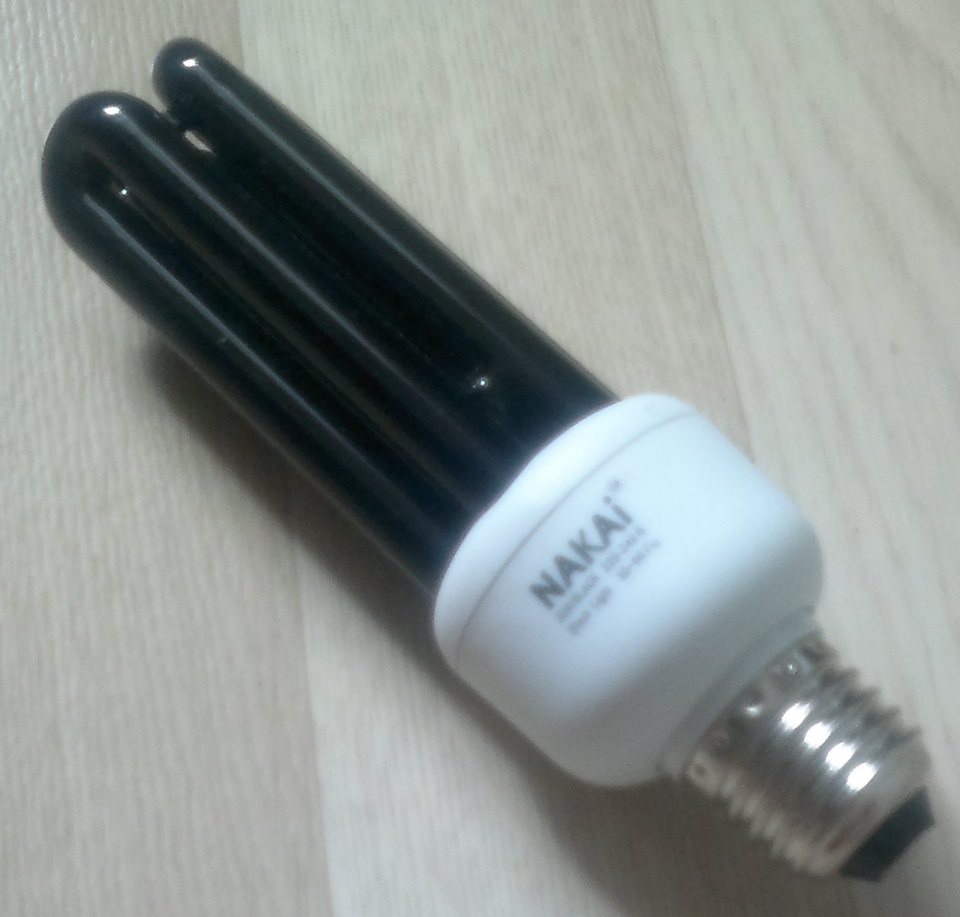

. Как все зафиксировали располагаем под УФ лампу на расстоянии 10-17 см на 7-10 мин.
. В расстворе незасвеченный фоторезист растворяется и лучшему его удалению можно помочь старой зубной щеткой. При этом засвеченная часть держится хорошо. Но не передержите! Получается вот такое дело:
. Ну а дальше кто как травит… У меня со студенческих времен осталось хлорное железо вот им и травлю…
Я раньше работал с ПФ-ВЩ Сначала всё получалось замечательно, но, вдруг столкнулся с проблемой- во время ТРАВЛЕНИЯ фоторезист просто отваливался от платы, попытки прикатать его «на мокрую»- получил такой же результат- плёнка после засветки не отрывается. Сейчас я использую Ordyl ALPHA 350 НИКАКИХ ПРОБЛЕМ.. «НАСУХУЮ» зачищаю плату жесткой стороной губки для мытья посуды- наклеиваю фоторезист, «завернув» получившуюся плату в лист бумаги, «прокатываю» плату в ламинаторе, засвечиваю (у меня время- 35
Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc
Критически важные распределенные системы требуют синхронного преобразования во всех подсистемах и непрерывного потока данных. Распределенные системы сбора данных могут быть синхронизированы как на основе АЦП последовательного приближения, так и на основе сигма-дельта (∑-Δ)-АЦП. Новый подход, основанный на преобразователе частоты дискретизации (SRC), содержащемся в микросхемах линейки AD7770 производства Analog Devices, позволяет достигать синхронизации в системах на основе сигма-дельта-АЦП без прерывания потока данных.
Я все никак не могу понять. почему у всех время засветки идет десятками секунд или вообще минутами. как по мне-это если честно бред! у меня засветка длится ровно 8 секунд. светильник самодельный,288 светиков 3в*30мА.
пробовал засвечивать большее время(30 секунд)-так фоторезист после этого становился твердым и хрупким,как лаковое покрытие. пока он мокрый(в воде или травильном растворе)-то все ОК. но если достать и промыть да просушить. он сам начинает растрескиваться и осыпается.
Эту его способность я превратил в достоинство.
беру стеклотекстолит,оттираю его обычной питьевой содой с небольшим количеством воды(кашица),далее смываю и на плату(еще мокрую) сыплю где-то треть чайной ложки лимонной кислоты(для платы 10*10 см) и пальцами просто растираю крупинки кислоты,которые растворяются в небольшом количестве «прилипшей» к плате воды. при этом все окислы с платы смываются и она начинает «гореть». как только-что с конвейера.
дальше смываю и промываю(руками) с парой капель «фейри». споласкиваю в теплой воде и обмакиваю ХБ тканью(что-бы не попались ворсинки). после этого фольгу руками не трогать!
затем леплю фоторезист,накладываю «трафареты» в негативе. которые печатаю на пленке от «рукав для запекания». пленка малярным скотчем клеится к обычному листу А4(отрезается нужный кусочек,немного больший чем размеры платы). затем,что-бы тоннер хорошо «клеился» к пленке она обрабатывается. Обработка такая: берем кусочек ваты в спрессованном состоянии-с размер горошины,на этот комочек капается одна маленькая капелька жидкой канифоли со шприца(спирто-канифолевый флюс в шприце на 10 мл. сам бодяжу,оч. удобно паять и дозировать) и дальше на эту-же ватку с бутылочки пропитываю до мокроты любым растворителем(я использую 646-й,или «жидкость для разведения лака для ногтей»). и этой ваткой аккуратно ровными «полосами» протираю всю поверхность пленки. в итоге растворитель улетучивается,а сама пленка оказывается покрыта очень тонким и «липким» слоем канифоли. как итог,при печати изображение на ней получается очень темным и насыщенным. наверное-даже лучше чем на обычной бумаге. а пленка(3м длины рукав)-продается в любом магазине и стоит 0,5 у.е. сама-же она прозрачная и термостойкая.

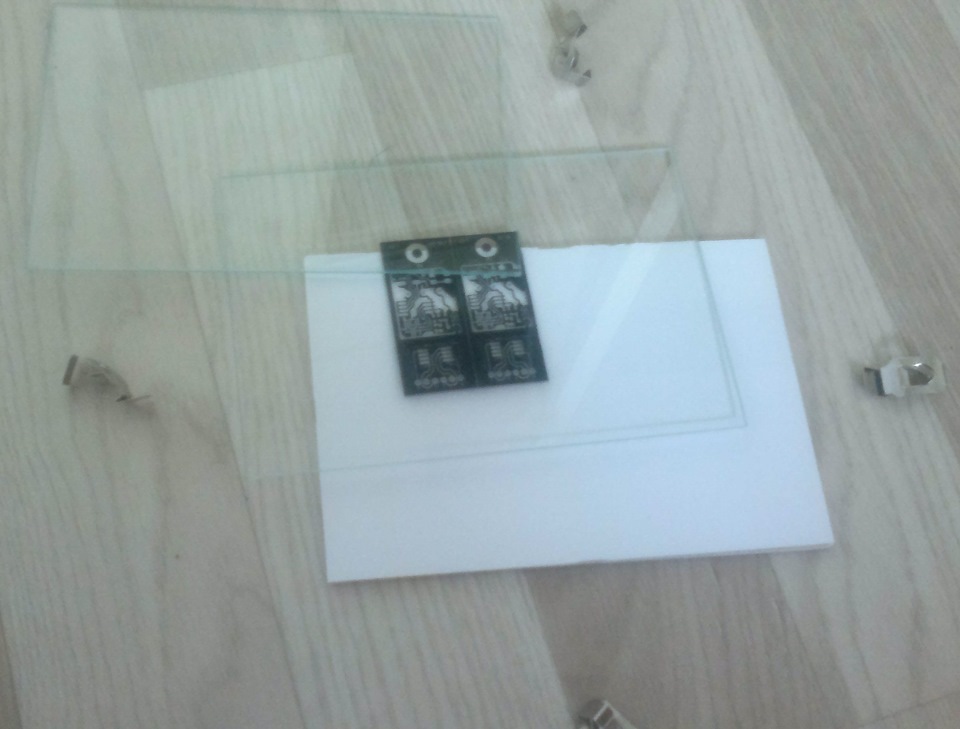

дальше совмещаю два трафарета в негативе,прижимаю их к плате с фоторезистом куском прозрачного оргстекла 5мм и засвечиваю своей «лампочкой» 8 секунд. затем с угла наклеиваю(на прозрачную пленку) кусочек скотча,поддеваю между слоем засвеченного фоторезиста(боковая «кромка» лишнего запаса) и пленкой тонкой острой иголкой и разделяю «слои». раньше то-же иногда «тянуло» и рвало фоторезист(не засвеченные участки). это когда вырезал фоторезист «тютелька в тютельку» по размерам заготовки. сейчас даю припуск по краям 5-10мм. который засвечивается и пленка от него отходит легко. и не задирает с краев фоторезист в центр.
затем бросаю плату в неглубокую тарелку(подогретую) с пол-стаканом теплой воды и чайная ложка(без горочки) кальцинированной соды(получал кипячением в кастрюле обычной питьевой соды,затем упаривал и обезвоживал. получался «порошок» как пыль и белый как снег). мягкой кисточкой(широкой,для припудривания)-смываю не засвеченный фоторезист. где-то за 40-60 сек. если дольше-то мало соды или много воды. но если переборщить-то можно смыть и засвеченные места. дальше споласкиваю плату в воде и еще раз засвечиваю дорожки(снова 8 секунд). после этого они уже окончательно твердеют и темнеют,приобретая насыщенный синий цвет.
дальше травлю,затем промываю и засвечиваю вновь но уже 30 сек. кладу сушить плату. где-то через пару минут дорожки фоторезиста начинают «лопаться» и трескаться. и «сдираются» обычной губкой,или жестким вафельным полотенцем,или тупой кромкой ножниц. все ссыпается буквально как песок. медные дорожки после этого-чистые,блестящие и медь лудится на ура даже обычной канифолью(но я привык лудить хлорным цинком а затем отмывать «фейри» с зубной щеткой. получается очень быстро,чисто и аккуратно. луженые дорожки блестят как у кота. «колокольчики».
фоторезист-обычный с Китая. брал пару трубок на Али. клею на сухую. но хочется попробовать клеить на мокрый текстолит. мот на следующих выходных по-практикую.
Специалисты компании Infineon рассказывают о сорокалетней истории технологических инноваций, последовавшей за созданием первого полевого транзистора с изолированным затвором (MOSFET), и на примере последних новшеств, касающихся расположения кристалла относительно печатной платы, показывают, как незначительные на первый взгляд изменения способны кардинально поменять характеристики прибора и разрабатываемых на его основе систем.
«Чтоб пленка отдиралась нормально, после засвета и прогрева, ложу в морозилку на 2-5 мин. потом с помощью скотча, начиная с угла(без лишних полей), верхняя пленка отдираеться без проблем.»
Вы используете сухой или мокрый метод нанесения фоторезиста?
1. Мокрый способ подходит только для отечественного фоторезиста ПФ-ВЩ, МПФ-ВЩ. Китайский, при влажном нанесении, оставляет на фольге тонкую, несмываемую, почти невидимую пленку, которая сильно мешает травлению.
3. Защитную пленку нужно снимать после экспозиции, в этом случае фоторезист, обычно, отдирается вместе с пленкой только от незасвеченных участков (там где он должен быть удален). Пленку снимать лучше под водой.
4. Ламинатор и сухой способ лучше всего.
_________________ Like the eyes of a cat in the black and blue.
Lecter2017
Вымогатель припоя
Карма: 5 Рейтинг сообщений: 37 Зарегистрирован: Сб май 27, 2017 22:13:51 Сообщений: 609 Откуда: Нижний Новгород Рейтинг сообщения: 0
У меня Альфа вполне приемлемо «насухую» прикатывается.. Когда я наклеиваю фоторезист, то не сразу снимаю толстую плёнку, а постепенно, вытягивая её по мере «прижимания» фоторезиста к фольге. Ещё как- то видел способ- засунуть в ламинатор плату с приклеенным по одному краю фоторезистом, и, по мере движения платы вытягивают толстую плёнку.. А, вот, нашел:
Попробовал- в общем- то, получилось, но, чтобы было нормально, надо быть либо Громозекой, либо Шивой.
Lecter2017
Вымогатель припоя
Карма: 5 Рейтинг сообщений: 37 Зарегистрирован: Сб май 27, 2017 22:13:51 Сообщений: 609 Откуда: Нижний Новгород Рейтинг сообщения: 0
Ага. раньше,когда был другой принтер и он был новым-печатал прямо на алюминиевой фольге(ее так-же малярным скотчем прилепливал к листку А4),затем фольга обрезалась,переворачивалась и ложилась на заготовку. сверху листик А4 и утюг. 20 сек. проглаживания и в старый травильный раствор. еще минута и «лаковые блестящие дорожки» красовались на тоннере. затем 15 мин травки в горячем растворе(с перемешиванием моторчиком) медного купороса и соли и платка оттиралась дихлорэтаном. качество платы было такое-что не каждая заводская «доплюнет». кромка на дорожках была как «срез стены айсбергов». смотрел под микроскопом. вообще нигде никаких подтравов и уж тем более протравов. толщина дорог была 0,15 мм(под увеличением была видна небольшая «волнистость». 0,2 мм-вообще,словно проволочки кто приклеил. просто идеально. про 0,4-0,6 вообще молчу. там-ну просто вообще придраться не к чему.
на одну платку уходило ну от силы 20 мин. затем принтер постепенно «сдох». предполагаю что именно от алюминиевой фольги. и на ней-вообще перестал печатать,хотя на обычной бумаге А4-как только что с магазина-просто идеально.
ну да и бог с ним. счас есть новая метода. то-же не плоха. если в микроны не лезть.

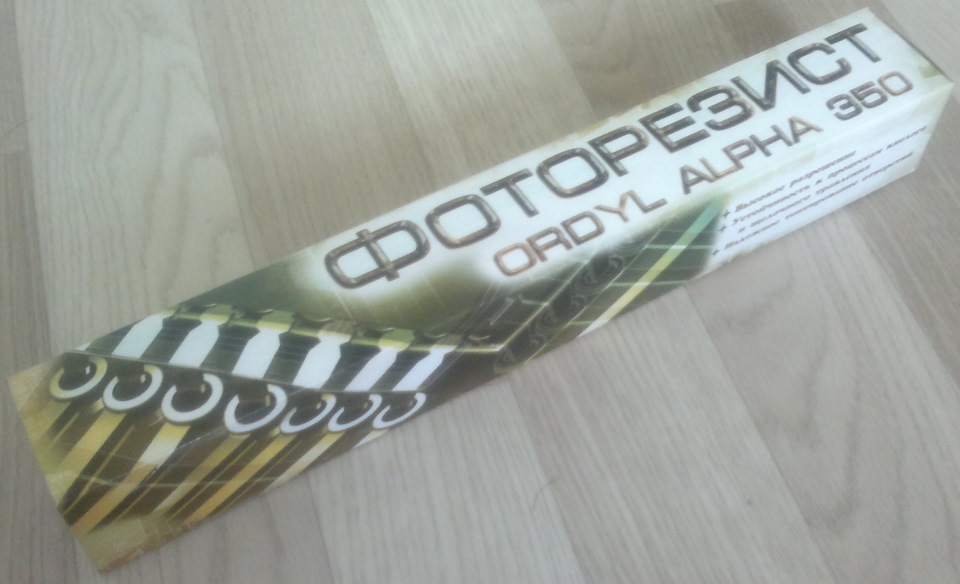

Спасибо всем. Дело, похоже, было в фоторезисте. Взял Ordyl ALPHA 350 (Отдельное Спасибо АлександрЛ). При мокром методе, пленка отклеивается нормально. Чтоб пленка не цепляла фоторезист, надо подождать минут 15-20. для ускорения процесса, проблему решил следующим образом: Наливаю в блюдце воды, отклеиваю матовый слой и провожу по поверхности воды чистым слоем фоторезиста. далее как при сухом методе. Для прокатки взял стальной пруток и надел на него термоусадку. Проецировать можно сразу (Качество отличное). Ни прогрев, ни ламинация не требуется.
