Смазка мотора вентилятора отопителя
Многие знают, какие душераздирающие звуки издаёт моторчик печки, когда в нём высыхает смазка. Доводить до этого состояния нельзя! «Визг» моторчика – это свидетельство износа втулок подшипников, которые работали без смазки.
Моторы вентилятора отопителя имеют подшипники скольжения в виде бронзовых втулок. Почему не шариковые подшипники? Да очень просто: подшипники скольжения в отличие от шариковых – обеспечивают плавность и бесшумность работы мотора. Кто сталкивался с компьютерными вентиляторами – знает это. По этой же причине подшипники скольжения применяют в элементах лентопротяжных механизмов магнитофонов, приводах проигрывателей виниловых пластинок, бытовых вентиляторов и т.п.
Недостаток таких подшипников – они не рассчитаны на высокую нагрузку, впрочем, в перечисленных мною местах их применения нагрузка на вал минимальна. Ну и второе, они не удерживают запас смазки, поэтому их необходимо регулярно смазывать, иначе они быстро выйдут из строя. Этим мы и займёмся.
В последнее время стал замечать, что после запуска двигателя, когда климат-контроль включает вентилятор отопителя на минимальную скорость, стало слышно едва заметное «жужжание». Это признак того, что нужно срочно принимать меры…
Мотор вентилятора отопителя Subaru расположен под торпедой за бардачком. Снимается он очень просто: достаточно залезть снизу, отсоединить разъём от двигателя, скинуть гофрированную трубку и открутить 3 самореза:
Вынимаем его из корпуса отопителя и несём на стол.
Первое, что нужно сделать, снять крыльчатку с вала мотора. Сначала снимается хомут. Сама крыльчатка сидит плотно на валу – раскачивая её из стороны в сторону, помогая отвёрткой она, наконец, поддаётся и снимается.
Пыли внутри немало, поэтому самое время отмыть крыльчатку. Я отмыл с помощью жёсткой кисти – выглядит, как новая!
Далее, отвернув два самореза под ней, снимите верхнюю крышку мотора.
Остаётся, вытащить мотор из корпуса. Для этого с обратной стороны крышки нужно отвернуть два винта.
Просто так вытащить мотор не получается: ухватиться не за что, кажется, что он сидит мёртво. Я вместо штатных винтов вкрутил длинные винты с резьбой M4, и уперевшись ими в стол, надавил на крышку и она «поползла» вниз.
Меня сразу удивило, что там стоит обычный коллекторный электродвигатель – я надеялся там увидеть трёхфазный безколекторный мотор… Второе, что я увидел – это капиллярная система смазки (фетр, пропитанный маслом), которую я помню ещё с детства: встречал не раз такую систему в моторах магнитофонов и бытовых вентиляторов. Ну и отлично: старые проверенные технологии!
Верхний подшипник закрыт крышкой – снимаем её. Снимается без труда.
Видим с обеих сторон вала бронзовые втулки, окружённые фетровым кольцом. Фетр уже сухой, но следов износа ещё нет. Вовремя! Проверяем люфт вала мотора. Поперечный люфт не должен ощущаться. Продольный около 0,3 – 0,4 мм. Его можно отрегулировать нижней пружинной шайбой.
Для смазки я использовал моторное масло (0W-40), налитое в маленькую маслёнку. Сначала капните масло непосредственно в зазор между шайбами и втулками. Повращайте вал и удивитесь, насколько легче стал вращаться ротор! После чего поставьте мотор вертикально и накапайте масло на фетр равномерно со всех сторон. Когда масло впитается, снова закапайте. И так до тех пор, пока оно не перестанет впитываться. Излишек масла вытрите. Затем переверните мотор другой стороной и проделайте со вторым подшипником аналогичные операции.
Чем и как смазать моторчик печки
В настоящее время производители стараются сделать автомобиль максимально комфортным для человека. Для этого они начиняют его удобными и полезными функциями: отопитель, обогрев сидений, электрические приводы подъёма стекла, кондиционер, круиз контроль и т.д.
Но самое интересное то, что принцип работы всех этих систем опирается на самые элементарные механизмы. Никаких нововведений нет. В пример можно взять отопитель салона или, как называют водители, печку. Её устанавливают в автомобили с середины прошлого века. Тогда она представляла собой моторчик, который загонял тёплый воздух в патрубки и выталкивал его наружу — в салон.
Немного позже вентиляторы стали делать в пластиковых корпусах, большей мощности и меньших размеров, чтобы снизить габариты с весом и повысить производительность. По сей день ничего не изменилось, только теперь в обогреве появились цифровые датчики, а также усовершенствованная система ходов, которая позволяет обдувать разные отсеки салона.
Пример моторчика печки
Благодаря новшествам устройство может самостоятельно поддерживать нужную температуру в автомобиле и эффективно его отапливать. Но ведь по-прежнему всё работает от того самого моторчика. Он является сердцем, которое, выйдя из строя, загубит всю систему. Такое происходит довольно часто даже в импортных машинах. Изнашиваются основные трущиеся элементы, и вентилятор начинает гудеть, скрипеть или вообще заклинивает. Чтобы этого не случилось, желательно иногда обслуживать мотор печки и знать чем его смазывать.
Оглавление:
Виды систем отопления автомобиля
Сейчас существует два основных вида печек. Их классифицируют по принципу эксплуатации:
Упрощенная схема устройства системы отопления автомобиля
Стоит отметить, что последний является дополнительной функцией и может устанавливаться как заводом, так и владельцем автомобиля. Очень хорошо, если две эти системы совмещены.
Также не менее важным параметром является экономия. В стационарной системе она наблюдается в ресурсе моторчика. То есть, в устройстве присутствует дополнительный патрубок, который выводится наружу автомобиля в виде воздухозаборника. На высокой скорости он захватывает поток воздуха, который идёт к радиатору отопителя. Таким образом, конструкция позволяет отключать электромотор при интенсивной езде и отапливаться одним наддувом.
В автономной системе вентилятор работает постоянно, но экономия здесь в другом. Основной элемент в обогреве раскаляется от сгоревшего топлива, подачу которого контролируют специальные датчики. Когда температура доходит до определённого значения, порция солярки, бензина или газа уменьшается. Устройство потребляет меньше ресурса и даёт больше тепла.
Какая из этих систем лучше, судить трудно. С одной стороны, используется теплоотдача мотора и таким образом повышается его КПД, а с другой — внедряется в автомобиль самостоятельная система, способная работать даже с заглушенным двигателем — автономно. Мы же поговорим о первом виде.
Проблемы с моторчиком печки
Электромотор, как и другие устройства, имеет свой ресурс. Если автомобиль старый, то с такими вещами часто случаются неприятности. Они проявляются в шумной работе или визге из-за отсутствия смазочного материала. Сам по себе мотор состоит из неподвижной части с магнитами (статора) и подвижной части с обмотками (ротора). Последний устанавливается в корпус на бронзовые втулочки. Так вот, если это место пересыхает, то появляется скрип и неприятный звук.
Вообще при изготовлении таких втулок в бронзу добавляют графит, который служит твёрдой смазкой. То есть, в принципе, они должны работать без вспомогательных материалов. Однако, если в трущуюся пару попала влага или пыль, то проблемы обеспечены. Из-за них бронза окисляется и пересыхает, но через пару минут работы моторчика всё снова притирается. Поэтому визг пропадает быстро. Причиной его появления также является некачественный материал, из которого сделаны вал ротора и втулочки. Они могут просто постоянно гнить или окисляться, если они не покрывались антикоррозионными нержавеющими компонентами при изготовлении.
На многих заводах предусматривают такое развитие обстоятельств, поэтому втулку и вал оборудуют принудительной системой смазки. Это простое приспособление делает минимальным износ пары. Оно представляет собой специальный материал с высокой впитывающей способностью, который закрепляется вблизи гнезда втулочки. Чаще всего это колечко из войлока (фетр). Его нужно периодически пропитывать смазкой (обычным маслом), которая будет попадать на трущиеся детали и снижать трение. Если на вашем моторчике автомобильной печки установлен такой фетр, внимательно следите за ним. Когда слышен шум при работе, скорее всего просто высохла смазка в войлоке. Пропитайте его маслом и эксплуатируйте вентилятор снова.
Обслуживание моторчика печки
С фетром ситуация понятна, но что делать, если сам электромотор некачественный? Это проявляться в постоянной ржавчине на валу вентилятора, из-за того что в сталь не добавляли нужных компонентов при выплавке или же бронзовые втулки не содержат графита. В таком случае пара может сильно перегреться в месте трения и заклинить. Тогда ещё появляется риск пожара, который возможен при замыкании от перегрузки.
Обслуживать такие моторчики придётся намного чаще, ведь смазать их получится только густой смазкой (лучше графитовой). А она, как известно, долго не держится.
Смазывать ненадежные моторчики печи лучше графитной смазкой
Смазка бракованного моторчика печки
Хотя есть ещё один вариант, которым пользуются многие автовладельцы. Можно сделать войлочное кольцо самостоятельно и приклепать его к корпусу моторчика, а затем пропитать маслом. Оно ничем не будет отличаться от заводского изготовления и долго прослужит. То есть, с бракованным вентилятором тоже можно ездить, но придётся немного поморочить голову. Не у всех получится правильно смазать или доделать печку, чтобы не повредить другие системы, находящиеся вблизи. Лучше всего, конечно, просто заменить вентилятор на новый и забыть о проблемах.
Стоит ещё отметить, что вместо бронзовых втулок могут быть установлены роликовые или шариковые подшипники. В таком случае про их смазку можно вообще забыть, так как с завода для электромоторов они все идут закрытыми. То есть, в них уже набито необходимое количество смазочного материала.
Как снять моторчик печки
Прежде чем смазывать, нужно сначала добраться до вентилятора. Чаще всего он установлен в салоне автомобиля, под главной панелью. Реже его можно найти под капотом (в этом случае снять не составит труда). Чтобы демонтировать моторчик в салоне, необходимо частично разобрать панель. Но перед этим лучше снять с аккумулятора клеммы, поскольку есть риск замкнуть проводку. Обшивка в каждом автомобиле снимается по-разному, поэтому здесь рекомендации не помогут. Чаще всего она крепится либо на защёлках, либо на шурупах.
Когда вы доберётесь до моторчика, не спешите его снимать. Сначала отсоедините всю примыкающую проводку (на редуктор и пневматический клапан). Если вы собрались демонтировать ещё и радиатор отопителя, то надо слить антифриз с системы охлаждения. Для этого нужно открутить краник на основном радиаторе и найти чистую посудину. Но весь тосол всё равно сцедить не удастся. Какая-то часть останется в патрубках, поэтому будьте осторожны при отсоединении.
Моторчик печки автомобиля со снятым пластиковым чехлом
Сам моторчик обычно крепится двумя или тремя болтами, а также может находится в пластиковом чехле, который тоже необходимо открутить. Чтобы смазать, его нужно сначала разобрать и оценить внутреннее состояние. В этом моменте нельзя спешить! Все детали должны отсоединяться легко, без усилия. Если что-то не получается, значит или не до конца откручено, или просто прикипело. Энтузиазм здесь неуместен.
Как смазать моторчик печки
У вентилятора должен сниматься пропеллер, и откручиваться верхняя крышка, в которую будет впрессована бронзовая втулочка. Вторая находится в самом корпусе (стакане). Прежде чем смазывать, оцените их состояние на наличие люфта или выработки. Если ротор в них болтается, то лучше сразу купить новые и заменить. Ну а если всё в порядке, то осталось промокнуть фетровое кольцо маслом (например, моторным) или обмазать всё солидолом и правильно собрать.
Смазка моторчика печки автомобиля моторным маслом
Будьте осторожны с щётками и самим ротором, дабы не повредить якорь. Следите, чтобы жидкая смазка не попадала на контакты, иначе есть риск замыкания. Собирать всё нужно в обратной последовательности и силой ничего не пихать. Если деталь не подходит, значит вы что-то не так собрали. В этом случае лучше заново раскрутить и повторить процедуру. Когда всё установлено на место, можно заливать антифриз и проверять работу отопителя. Если вы всё правильно сделали, шум исчезнет.
Смазка втулок вентилятора печки.
На днях ко мне приехал знакомый товарисч с нерабочим вентилятором печки. Сняли вентилятор, разобрали. Как оказалось медные втулки были забиты пылью. Все подчистили, смазали втулки и поставили на место. Когда услышал как он тихо работает, решил и на своей машинке это же проделать ибо неприятный свист в тачке напрягает, особенно на второй и третьей скорости.

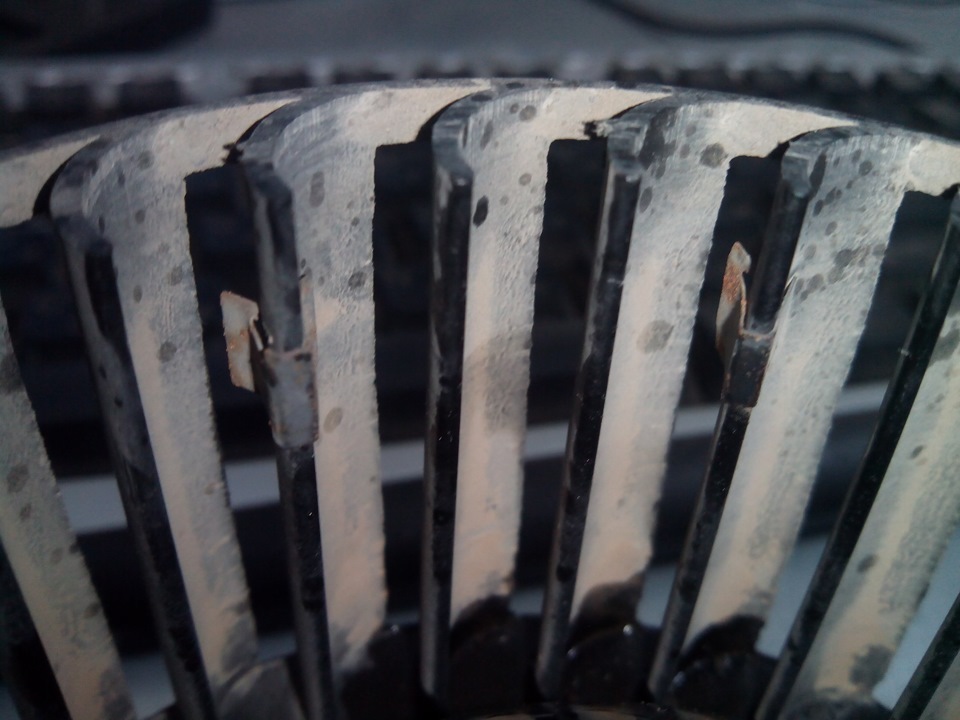

Приступил к разбору и обнаружил на крыльчатке вот такие скобы. Всего их три штуки и для чего они я так и не понял, но предполагаю что для балансировки, если это так то черкните в комменты.
После снятия крыльчатки вытащил якорь со щетками и как то офигел, что одна сточена на много больше чем другая, да и машинке всего три года. А у товарисча машина 2007 года и щетки одинаково выработаны.
Далее осмотрел втулку, зачистил, смазал.
Собрал все обратно и перед установкой протестил вентилятор на шумы от АКБ и понял что толку от смазки НОЛЬ!
Стал выяснять от чего идет легкий свист. Располовинил улитку снова подцепил к АКБ все так же свистит. Далее убрал вторую половину улитки и снова затестил, свист пропал. Просмотрел и зашкурил все места соприкосновения крыльчатки о кожух улитки, но один фиг ничего не изменилось. Попробовал слегка вытащить моторчик из улитки и свист начал пропадать. Физического контакта крыльчатки с кожухом улитки нигде нету. Пришел к выводу что эта болезнь неправильной конструкции самой улитки с завода и лечится это все покупкой нового вентилятора отопителя в сборе.
Вывод: Говно, а не запчасти! Смазка втулок помогает не всем.
Снятие, разборка, промывка и смазка двигателя отопителя (печки) или как я неправильной смазкой чуть не угробил моторчик печки! Советую прочитать!
Начну с того, что моторчик печки у меня крутится круглый год, конечно при этом положение холод-тепло настроено по сезону.
Осенью я при заглушенном двигателе услышал несильный шелест при работе моторчика печки. В то же время на Драйве прочитал, что можно эту проблему решить тем, что сняв с патрубка моторчика шланг подводящий воздух для охлаждения самого моторчика, в патрубок вставить трубочку, при этом вставить так, чтобы трубочка максимально прошла вниз, к тому месту где находится втулка скольжения, и через трубочку подать порцию силиконовой смазки. Ну что сказано – сделано. К тому времени я уже бардачок скидывал за время пока курится сигарета. Снять шланг с моторчика еще секунда. Ну и потом самое приятное вставить трубочку через патрубок, и нажать на гашетку баллона с силиконовой смазкой. Правда потом моторчик не сразу закрутился, но я его на 4-ку, и все пошла жара в хату, моторчик крутится весело, может без шелеста, а может самовнушение. Потом про моторчик я забыл.
Наступили холода, выпал снег, и моторчик стал иногда поскуливать при запуске, ну я его чуток на 4-ку, потом обратно на 1-цу, и все норм, но тут еще одна статься на Драйве, смысл которой, что нужно снять салонный фильтр, и в отверстия на крыльчатке, что расположены вокруг вала, нужно подать порцию силиконовой смазки или ВД 40, смазка вниз пройдет, все смажет, и будет мне счастье с тихим моторчиком. Я не долго думаю к машине, салонный фильтр в сторону, и в те отверстия порцию смазки. Скуленье моторчика правда прошло.
Прошло пару недель, я на работу моторчика внимание не обращал, ну крутит себе на 1-ке и крутит. А тут мне понадобилось чтобы салон сильно прогрелся, я моторчик на 4-ку, сам вышел из машину, через несколько минут сел и поехал, и я забыл, что моторчик на 4-ке, т.к. крутился он тихо, только периодически слышались как будто сильные порывы ветра, которым я сначала значение не придал. Потом что то мне не понравилось, что на 1-ке медленно идет воздух, я на 2-ку, результат тот же, я на 4-ку, мотор вроде начал воздух гнать, а потом раз и крутится хуже чем на 1-ке, а потом иногда сильными порывами, как будто моторчик кто то за попу держит. Я сначала подумал, ну поваляет моторчик дурака и перестанет, но он не переставал. Понятно нужно снимать моторчик, и смотреть, чем он болен.
Про снятие: бардачок снял, как уже ранее говорил за время пока курится сигарета. Дальше хуже, я столько не выкурю. Моторчик крепится на 3 винтах. Ближний выкручивается нормально. Левый дальний что возле блока с силовыми предохранителями, хуже, но если стать йогом, то норм. Правый меня изнурил, отверткой не подлезть, трещеткой с битой не подлезть, высоты много у биты получается, и шумка мешает.
Короче я выкрутил 4 винта вокруг того места где крепится салонный фильтр, эти винту крепят короб вентиляции к гнезду салонного фильтра.
Потом изнутри, я выкрутил винт крепящий пластину и короб.
После этого короб вместе с моторчиком подтянул к себе, и потихоньку матерясь, выкрутил дальние два винта с моторчика. Потом снял скобу с вала моторчика, и держа отвертку в уже занемевших от холода пальцах, просунув отвертку между моторчиком и крыльчаткой, делая отверткой то вверх, то вниз, потихоньку снял крыльчатку с вала.
На торце вала сделал пропил пилкой, чтобы потом легче соединить ось на валу с прорезью на крыльчатке. После чего убежал домой с моторчиком отогревать руки.
Моторчик печки.Чем смазать?
Всем привет!
Готовь сани летом…Смазать моторчик печки необходимо.
Кто чем смазывал? Поделитесь опытом.
Заранее спасибо:-)
Комментарии 27
Втулки прессованные медно-графитовые, т.е. пористые и масло любое держат хорошо, а потому смазка только маслом. Причём капать надо на войлочную прокладку от неё масло попадет постепенно в подшипник.
Ремонт www.drive2.ru/l/485638069265891916/
купи новый и забудешь про всё на свете
раз заскрипел по практике хоть чем мажь
заскрипит снова-а дальше дело хозяйское
Ну вот если совсем ужасно будет то тогда замена
Лечится заменой втулок на подшипники)
Керосин с литолом или другой консистентной литиевой смазкой шрицем. Керосин испарится смазка останется в подшипнике. Год назад так сделал, пока работает без шума. Вентилятор не разбирал.
Лучше снять и почистить, потом капнуть пару капель моторного масла, на год-полтора хватает. Сам делал два раза, можешь глянуть www.drive2.ru/l/6049997/
В позапрошлом году так и сделал, все ок. Прошлую зиму подвывал после такой же операции.
Смею предположить, что там стоят медно-графитовые втулки в смазке не нуждаются. Графит в составе втулок и есть смазка. А так намазать для сбора пыли и превращение его в пластилин.
Как свист/скрип побороть?
Скрипит он наверное из-за того что лопастями трется обо что-то. У меня когда заскрипело — порвались резинки-демпферы которые мотор в корпусе держали и мотор чуть вперед вылез.
Как свист/скрип побороть?
Честно сказать. Там внутри возле и вокруг втулок очень много мелкой грязи и пыли и если накапать туда масла уже будет гуталин абразивный.
Это болячка большинства и единственное, что я делаю полный демонтаж и разборка движка с мойкой втулок, заменой если надо. И небольшое количество масла капают на войлок вокруг втулки.
Видел даже некоторые устанавливают подшипники шариковые закрытого типа.
Ведешка не смазка высыхает за раз.
Мазал на мазде 3 литолом, год работает тихо
В идеале — разобрать вхлам, поставить на втулки фетровые шайбы и пропитать их маслом
Я смазывал Декстроном 3
Графитовая смазка самый лучший вариант. Любое масло впитывает в себя всю пыль. Так лечил печку на гольфе mk5. На октавии скорее всего стоит та же самая. Перед этим мазал и маслами и wd40. Хватало на пару недель. После графитовой окончательно замолчала.
Не смазываю, смазки хватает до его кончины. Скрипов на померающем не наблюдалось, умер и замен на новый.
