Xprog V5.8 Reads MCU 9S12XEQ384 from Range Rover 2015-2016
Test report: Xprog box running the latest software version 5.8 is able to Read MCU 9S12 XEQ 384 from a Range Rover 2015-2016.
Save P-FLASH and D-FLASH unlock KVM secured.
Now, i’ll show you the location of a KVM module
And remove the module with secured MCU9S12XEQ
Read on bench with Xprog HQ clone or original
Then will save P-FLASH and D-FLASH unlock KVM secured
The module location inside Range Rover 2015-2016
The Xprog m ecu programmer
Secured MCU 9S12 XEQ
Lift 1 pins shown in the photo
Maximum wires length 12cm
Secured MCU 9S12 XEQ 384
MCU/MPU, Freescale NXP 9S12XE, MC9S12XEQ384 D-FLASH-Secured
Tip & Guide: How to get Xprog to work with secured MCU:
Reset MCU security
Run->change security state->reset MCU security
Wait 10…15 seconds if not success, cancel process
Remember MCU security byte value
Read, write…commands can be executed many times
Run->change security sate->set MCU security
Reset MCU security
It will take 10 to 12 seconds to unlock MCU
IP NOT STOP and repeat
MCU/MPU, Freescale NXP 9S12XE, MC9S12XEQ384 P-FLASH-Secured
Now you can upload the data and generate new key file with key programmers, i.e VVDI2 v5.6.0 above or Mart Tool. Then write data back to KVM.
Ремонт FRM 3
Есть такая проблема о которой наслышены многие (а многие еще и встречались с ней)))) владельцы баварской марки, при которой полностью отказывает наружное освещение (точнее ближний свет и габариты при включенном зажигании горят, но управлять этим мы не можем), не работают передние стеклоподъемники, центральный замок, свет в салоне. При диагностике блок FRM не выходит на связь. В остальных блоках куча ошибок связанных со связью с этим блоком.
Среди ремонтников я ни разу не слышал единого мнения о причине данного отказа. У каждого свое мнение опирающееся на опыт, слухи, домыслы… почти всем известный холивар «ios и android»)) Факт в том, что отказ блока FRM3 происходит по причине сбоя области eeprom в микроконтроллере (MC9S12XEQ364) управляющем данным блоком. Причем eeprom умирает постепенно, пока изменения в нем не достигнут критической массы. А дальше блок работает до тех пор пока ему не потребуются данные из епром… Т.е. перезагрузка, будь то подключение диагностики или снятие клеммы аккумулятора (попытка завести на слабом аккумуляторе приравнивается к снятию).
Как правило ремонтируют этот блок относительно варварским методом… просто записывая eeprom с другого, похожего, но еще рабочего блока, программируя и кодируя его под машину. В этом случае все не заводские кодировки авто естественно удаляются. Не у всех получается полноценно восстановить корректную работу блоку!
Но, все можно сделать гораздо проще! Внутренняя память микроконтроллера MC9S12XEQ364 хранит его родной eeprom! Он зашифрован в области памяти под названием D-flash считав которую можно полностью восстановить работоспособность блока FRM3 сохраняя все изменения кодирания блока(к примеру такие как отключение ошибок на протитуманные фонари при установке китайского ксенона). Тем самым экономя время, деньги и время.
Главное правильно считать D-flash, чтобы не уничтожить его. Вот вам маленькое пошаговое пособие, как это сделать xprog`ом:
Снимаем блок с авто и кладем на стол. Вот он, виновник данного поста:

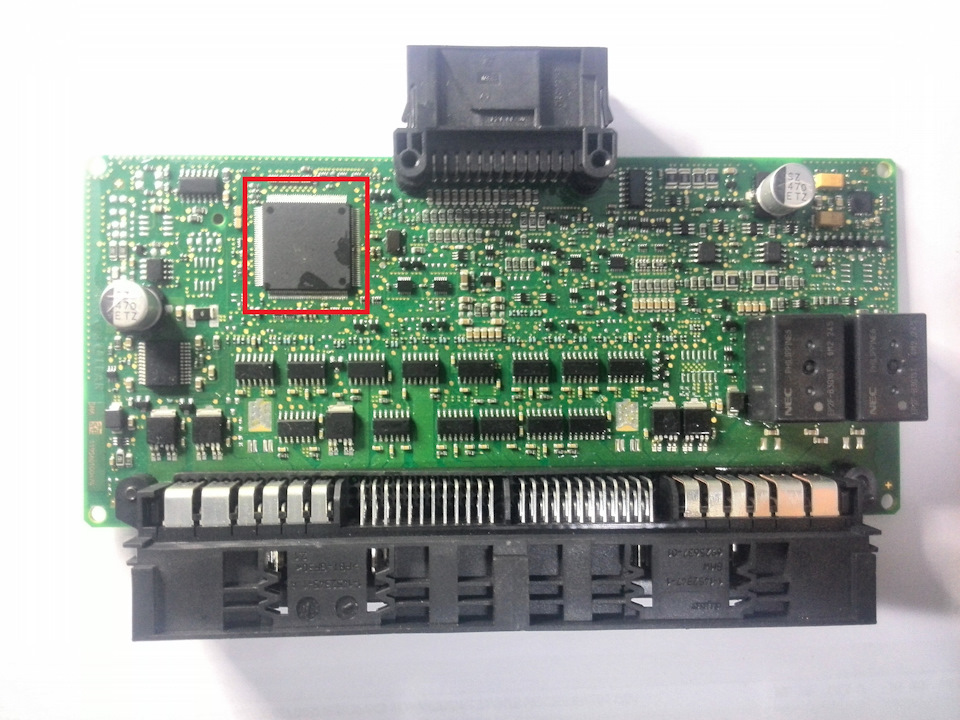

хотя, настоящий виновник чуть глубже… вот он!

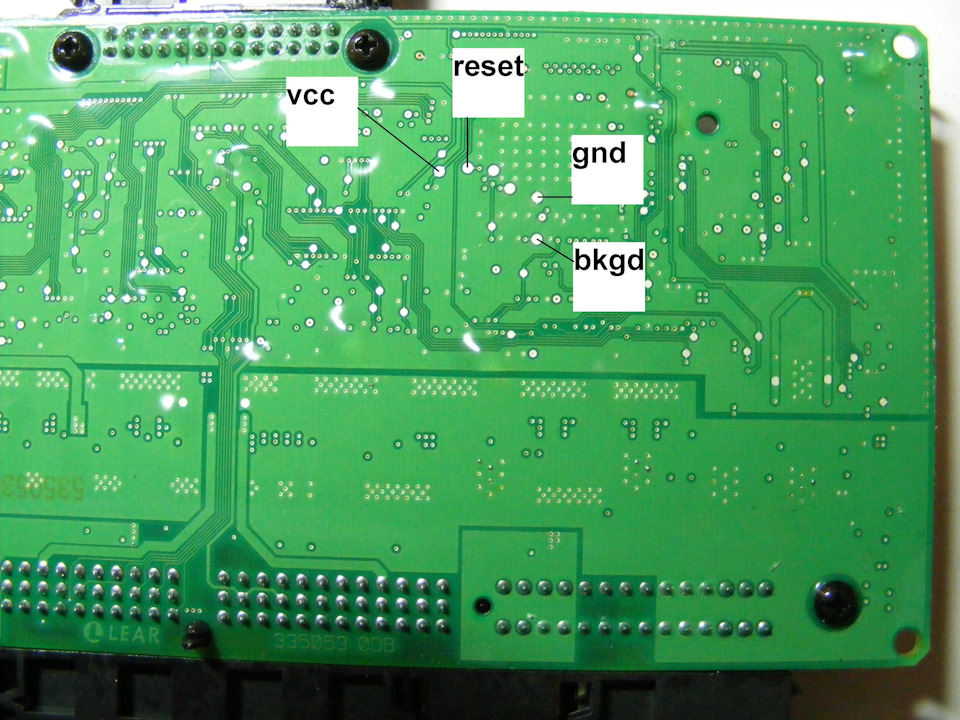

точки подключения уже давно всем известны…
подключенный к xprog
Запускаем xprog, выбираем злополучный «MC9S12XEQ364». будем читать d-flash.

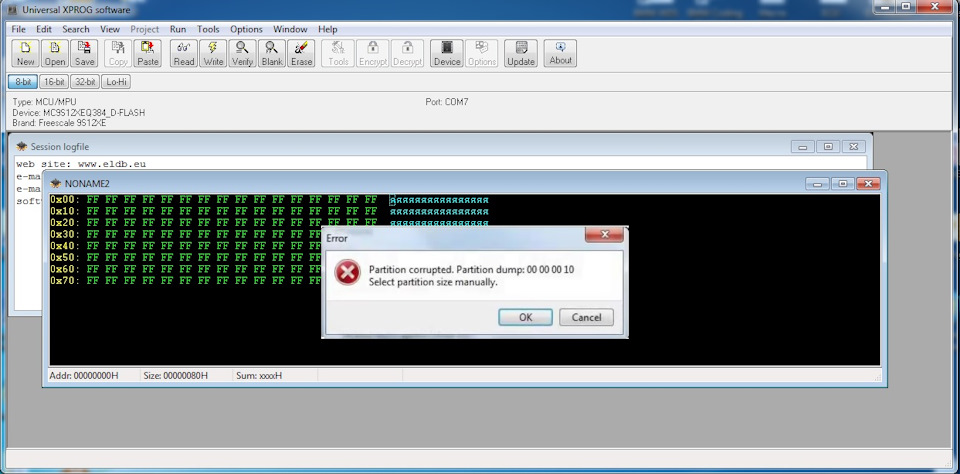

нажимаем кнопку «new», затем «read». Выскочит ошибка партишн, не пугаемся, так надо!;)

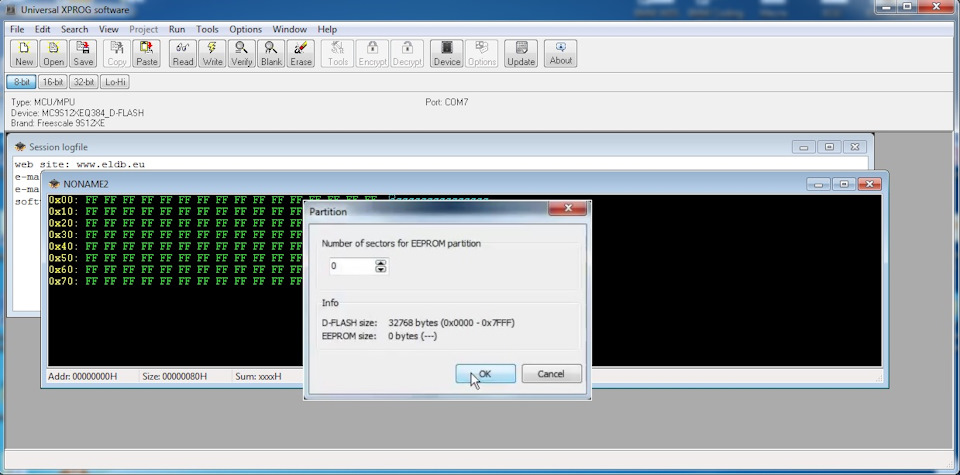

нажимаем «ок». выскакивает следующее окно:

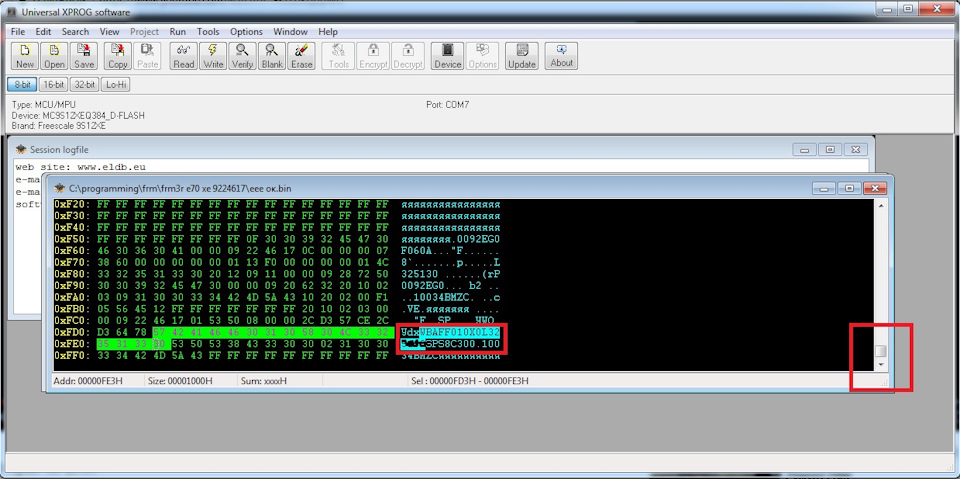

ничего не меняя!(«number of sectors for eeprom» = 0; d-flash = 32768; eeprom = 0) нажимаем «ок». пошел процесс считывания d-flash. далее восстанавливаем eeprom из d-flash. Открываем получившившийся файл в xprog. для проверки прокручиваем в самый конец файла, там в открытом виде должен быть вин номер кузова автомобиля, которому принадлежит блок.
нажимаем «devices» выбираем «MC9S12XEQ364_EEE».
Перед записью получившегося файла ОБЯЗАТЕЛЬНО СТИРАЕМ ОБЛАСТЬ EEPROM! ОБЯЗАТЕЛЬНО!
для этого нажимаем кнопку «erase». опять ошибка по партишн. Только на этот раз нужно указать размер eeprom
number of sectors for eeprom = 16
d-flash = 0
eeprom = 4096.
нажимаем «ок». область eeprom стирается. затем «write». ждем завершения, отпаиваемся, ставим блок на авто, радуемся проделанной работе;)
как я уже говорил в данном методе никакие кодирования и программирования НЕ НУЖНЫ! все кодировки остаюстся прежними!
Тема: nissan bsi MC9S12XDT384
Опции темы
nissan bsi MC9S12XDT384
Блок BSI siemens vdo стоит мотя MC9S12XDT384 (1L15Y),ни кто не богат фулом с данного камня,ееprom считалась удачно со всеми ключами и конфигом,больше интересует содержимое FULL.может кто занимался данной проблемой?
Re: nissan bsi MC9S12XDT384
Ну раз еепром считал то и флешь читай-в чем трабл то?
Re: nissan bsi MC9S12XDT384
флешь вычитал практически пустой дамп,в этом и проблема,залить нечего.
Re: nissan bsi MC9S12XDT384
вот что уцелело, eeprom целый, flash полупустой
Re: nissan bsi MC9S12XDT384
Вот с X-trail но он работал и на патфайндере этот блок,дамп то же почти пустой.Только проц на 512.
Re: nissan bsi MC9S12XDT384
Дампы считаны криво. И флэшь и EEPROM.
Re: nissan bsi MC9S12XDT384
Так читала Омега года 3 назад:(
Re: nissan bsi MC9S12XDT384
А как на сегодняшний день, омега, дружит с закрытыми MC9S12XDT384 (1L15Y), просто есть донор,не приложить_бы его, выбираю чем безопасно бодик вычитать.
Re: nissan bsi MC9S12XDT384
Re: nissan bsi MC9S12XDT384
Re: nissan bsi MC9S12XDT384
Re: nissan bsi MC9S12XDT384
Re: nissan bsi MC9S12XDT384
284B24X01B_DE146.rarПароль в личке, читал XprogM. Внутрисхемно поднимал ногу с кварца. Схема подключения в хпроге есть.
Re: nissan bsi MC9S12XDT384
Скажи а пин х..й подходит?я считал по твоей наклейки, у меня схожий дамп,но мой пин не подходит к моему дампу
Re: nissan bsi MC9S12XDT384
вот целый фул с фото для Кашкая 10-год,но пин не по наклейки не по дампу не подходит.Считал ICC кальклм и Танго,все неправильно пароль в личке
Re: nissan bsi MC9S12XDT384
Свои дампы Епром и Флэш с BSI Лагуна Купе 3 приложил.
