ГБЦ прирезка седел и притирка клапанов в подробностях
Начал собирать ГБЦ и в процессе сборки решил все подробно описать.
Направляющие втулки клапанов изначально лежали в морозилке. А головку я разогрел в духовой печи пока мамы не было дома) Это делается для того чтобы втулки было легче запрессовать. И все втулки я запрессовал специальным инструментом для запрессовки направляющих. К сожалению фоток процесса запрессовки я не сделал, так как не думал что захочу все подробно описать
После того как голова остыла, прошелся разверткой все втулки клапанов.
Вставив клапан мы видим что есть просвет, и надо его убрать
Для этого берем зенковки для прирезки седел клапанов

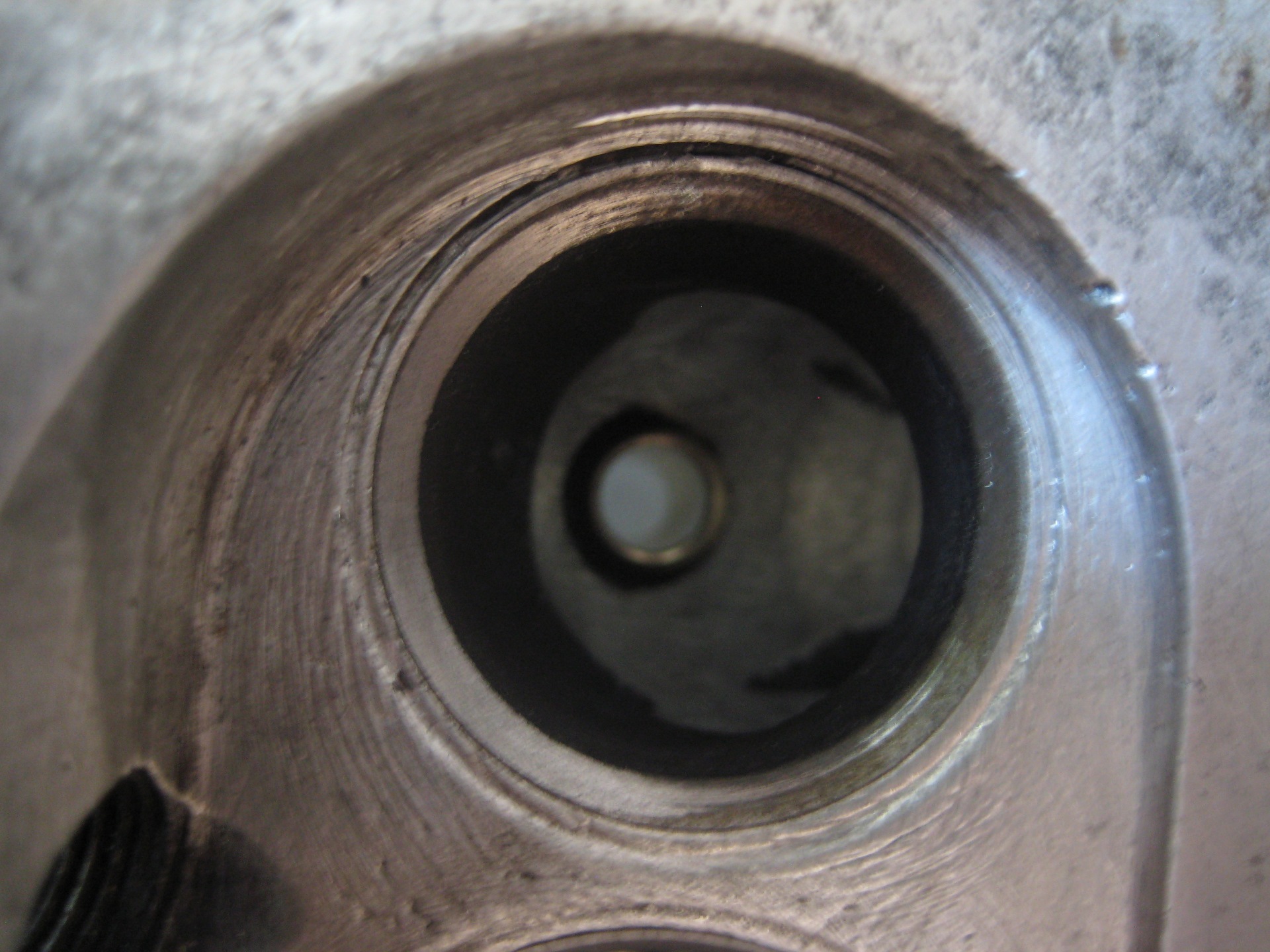

Для примера я покажу как делается на выпускном седле. Вот так оно выглядело изначально
В начале берем фрезу 45гр.
После нескольких оборотов мы видим что касание фрезы только с одной стороны. Это означает что седло немного смещено по отношению направляющей втулки
Прирезаем до тех пор пока касание не будет по всему периметру седла
После чего нам надо сузить рабочую фаску. Для этого берем фрезу 60гр.
Потом прирезаем фрезой 30гр.
Вот что в конце получилось. Фаска 45гр. должна быть меньше 1мм. Я ее отметил красным пунктиром
Вот таким аналогичный образом прирезаются все остальные седла клапанов.
После прирезки седел надо притереть клапана. Для этого берем специальную пасту для притирки клапанов и намазываем на фаску тонким слоем
Вставляем клапан и одеваем специальный инструмент для притирки
И притираем до тех пор пока не исчезнет скрежет и звук не станет тихим. После чего тряпкой убираем пасту с клапана и седла. Вставляем клапан и светим лампой со стороны камеры сгорания, а сами смотрим в канал и как видим просвета нет)
Так же аналогично притераем остальные клапана.
Надеюсь я для вас понятно и подробно описал. Жду комментариев и мнений. Хочу знать стоит так делать следующий блог или нет
Притирка клапанов
Притирка клапанов своими руками — несложная процедура при условии, что автовладелец до этого имел опыт выполнения ремонтных работ. Для проведения притирки седел клапанов понадобится ряд инструментов и материалов, среди которых притирочная паста, устройство для демонтажа клапанов, дрель (шуруповерт), керосин, пружина, по диаметру проходящая в отверстие седла клапана. По времени притирка клапанов двигателя — процедура достаточно затратная, поскольку для ее выполнения необходимо произвести демонтаж головки блока цилиндров.
Что такое притирка и для чего она нужна
Притирка клапанов — это процесс, обеспечивающий идеальное прилегание впускного и выпускного клапана в цилиндрах двигателя на их посадочных местах (седлах). Обычно притирка выполняется при замене клапанов на новые, или же после выполнения капитального ремонта двигателя. В идеале притертые клапана обеспечивают максимальную герметичность в цилиндре (камере сгорания). Это, в свою очередь, обеспечивает высокий уровень компрессии, коэффициент полезного действия мотора, его нормальную работу и технические характеристики.
Другими словами, если не притереть новые клапана, то часть энергии сгоревших газов, будет безвозвратно потеряна вместо того, чтобы обеспечить должную мощность двигателю. При этом наверняка увеличится расход топлива, а мощность мотора однозначно уменьшится. Некоторые современные автомобили оборудованы системой автоматического контроля за формой клапанов. Она попросту стачивает клапан, поэтому необходимость в ручной притирке отпадает.
Что необходимо для притирки
Процесс притирки выполняется при демонтированной головке блока цилиндров. Поэтому кроме инструментов для притирки клапанов автовладельцу также понадобится инструмент для демонтажа ГБЦ. Как правило, это обычные слесарные ключи, отвертки, ветошь. Однако также желательно иметь и динамометрический ключ, который понадобится на этапе обратного монтажа головки на место. Необходимость в нем возникает, поскольку крепежные болты, держащие головку на ее посадочном месте, должны быть закручены с определенным моментом, который как раз и можно обеспечить лишь при помощи динамометрического ключа. В зависимости от того, какой будет выбран способ притирки клапанов — ручной или механизированный (о них немного позже), отличается и набор инструментов для работы.
Непосредственно для выполнения притирки клапанов автовладельцу понадобится:
Приспособление для притирки клапанов
Если у автовладельца нет возможности/желания покупать заводское приспособление для притирки клапанов своими руками (вручную), аналогичное устройство можно сделать самостоятельно с помощью подручных средств. Для этого понадобится:
Алгоритм изготовления устройства для притирки клапанов будет следующим:
В настоящее время подобное приспособление заводского изготовления можно найти во многих интернет-магазинах. Однако проблема заключается в том, что цена на них явно завышена. Но если автовладелец не хочет выполнять процедуру изготовления самостоятельно — можно вполне купить приспособление для притирки клапанов.
Методы притирки клапанов
Способов притирки клапанов на самом деле существует два — ручной и механизированный. Однако ручная притирка — процесс трудоемкий и затратный по времени. Поэтому лучше пользоваться так называемым механизированным методом, с использованием дрели или шуруповерта. Однако разберем один и другой метод по порядку.
Вне зависимости от выбранного метода притирки в первую очередь необходимо выполнить демонтаж клапанов из головки блока цилиндров (она должна быть также предварительно демонтирована). Чтобы извлечь клапана из направляющих втулок головки блока цилиндров необходимо снять пружины клапанов. Для этого пользуются специальным приспособлением, после чего вынуть из тарелок пружин «сухари».
Ручной метод притирки
Чтобы выполнить притирку клапанов двигателя автомобиля, необходимо следовать приведенному ниже алгоритму:
В процессе притирки клапанов необходимо избавиться от следующих типов дефектов:
Обратите внимание, что если в первом случае клапан можно просто притереть, то во втором нужно обязательно выполнить его проточку. В некоторых случаях притирка выполняется в несколько этапов. Например, грубая притирка проводится до тех пор, пока на поверхности обрабатываемой детали не будут удалены все раковины и царапины. Зачастую для притирки используют пасту с разным уровнем зернистости. Крупный абразив предназначен для удаления значительных повреждений, а мелкий — для доводки. Соответственно, чем более мелкий абразив применяется — тем качественнее считается притирка клапанов. Обычно пасты имеют номера. Например, 1 — чистовая, 2 — черновая. Нежелательно попадание абразивной пасты на другие элементы клапанного механизма. Если же она попала туда — смойте ее керосином.
Притирка клапанов дрелью
Притирка клапанов с помощью дрели — наиболее оптимальный вариант, с помощью которого можно сэкономить время и силы. Его принцип аналогичен ручной притирке. Алгоритм его выполнения следующий:
Притирка новых клапанов
Существует еще один притирки новых клапанов на головке блока цилиндров. Алгоритм его выполнения следующий:
Обратите внимание, что многие современные автомобильные двигатели не поддаются притирке клапанов. Это связано с тем, что они выполнены из алюминия, и при значительном повреждении элементов двигателя возникает риск частой замены клапанов. Поэтому владельцам современных иномарок имеет смысл дополнительно уточнить эту информацию или лучше обратиться за помощью в автосервис.
Как проверить притирку клапанов
По окончании выполнения притирки клапанов обязательно нужно выполнить проверку качества притирки. Это можно сделать одним из двух методов.
Метод первый
Описанный ниже способ наиболее является наиболее распространенным, однако он не всегда покажет правильный результат со 100% гарантией. Также его невозможно использовать для проверки качества притирки клапанов у двигателей, оснащенных клапаном EGR.
Так, для выполнения проверки необходимо положить головку блока цилиндров на бок, таким образом, чтобы отверстия колодцев, к которым присоединяются коллекторы, «смотрели» вверх. Соответственно, клапана будут располагаться в горизонтальной плоскости, а их крышки будут расположены вертикально. Перед выполнением проверки выполненной притирки клапанов необходимо с помощью компрессора осушить выходы клапана, чтобы обеспечить наглядность возможного вытекания топлива из-под них (то есть, чтобы вертикальная стенка была сухая).
Далее необходимо в вертикально расположенные колодцы заливать бензин (а еще лучше керосин, поскольку он обладает лучшей текучестью). Если клапана обеспечивают герметичность, то из-под них залитый керосин не будет просачиваться. В случае, если же топливо даже в малых количествах просачивается из-под клапанов — необходимо выполнить дополнительную притирку или другие ремонтные работы (зависит от конкретной ситуации и диагностики). Преимущество этого метода заключается в простоте его выполнения.
Однако такой метод имеет и свои недостатки. Так, с его помощью невозможно проверить качество притирки клапанов при работе двигателя под нагрузкой (просачивание газов под нагрузкой). Также его нельзя использовать для двигателей, оснащенных клапаном ЕГР, поскольку их конструкция подразумевает наличие в одном или нескольких цилиндрах соответствующих клапанов, через которые топливо и выльется наружу. Поэтому проверить герметичность данным способом не получится.
Метод второй
Второй метод проверки качества притирки клапанов является универсальным и наиболее достоверным, поскольку позволяет проверить прохождения газов через клапана под нагрузкой. Для выполнения соответствующей проверки необходимо расположить головку блока цилиндров «вверх ногами», то есть, таким образом, чтобы выходы (отверстия) клапанов были сверху, а отверстия колодцев коллекторов — сбоку. Далее нужно налить небольшое количество топлива (в данном случае неважно, какое именно, и даже неважно его состояние) в полость выхода клапанов (своеобразная тарелка).
Взять воздушный компрессор и с его помощью подать в боковой колодец струю сжатого воздуха. Причем необходимо подавать сжатый воздух как в отверстие впускного коллектора, так и в отверстие выпускного коллектора. Если притирка клапанов была выполнена качественно, то из-под них не будут выходить пузырьки воздуха даже под нагрузкой, которую обеспечивает компрессор. Если же имеют место воздушные пузырьки — значите, герметичности нет. Соответственно, притирка была выполнена некачественно, и необходимо выполнить доработку. Описанный в данном разделе метод является чрезвычайно эффективным и универсальным, его можно использовать для любых двигателей.
Заключение
Притирка клапанов — несложная процедура, с которой может справиться большинство автовладельцев, особенно имеющих навыки ремонтных работ. Главное при этом иметь соответствующие инструменты и материалы. Пасту для притирки можно сделать самостоятельно, или же купить уже готовую. Однако второй вариант предпочтительнее. Для проверки качества выполненной притирки желательно использовать воздушный компрессор, обеспечивающий проверку просачивания газов под нагрузкой, это более качественный подход.
Как выровнять седло клапана без шарошки
Фотоотчет Седла клапанов, шаберить или не шаберить (вот в чем вопрос)
Решил выложить тут свой опыт в этом вопросе, потому как сам внятного ответа не нашел, мнения разделялись.
Итак предистория. Решил заменить гидрики, потом колпачки, потом прокладку ГБЦ. ну понятно, одно за другое, вылилось в капремонт ГБЦ своими силами.
Дошло дело до замены направляющих втулок клапанов, и тут встал вопрос, разворачивать ли седла клапанов после замены направляющих без замены клапанов?
Не найдя ответа решил повременить. Голову отдал на шлифовку и замену втулок в «Механику», и хотя они настаивали на развертке седел — от этой операции отказался.
Вывод: шаберить ГАРАНТИРОВАННО ПРИДЕТСЯ.
Другое дело что это легко сделать своими силами, да и дешевле (развертка в «Механике» стоит 1к+ руб. а набор шаберов куплен в автокемпе за 900 руб)
Итак, притащив голову из Механики, попытался притереть клапана. На фотке не очень видно, но если приглядется, то понятно что происходит. Клапан выглядит притертым полностью, а вот седло — только треть притерта.
Т.е. когда кто то говорит что притер клапана и так, без развертки — скорее всего он просто не посмотрел на седла. И в итоге оставил приличную щель.
Тут — фото того же седла, только начал разворачивать. отчетливо видно насколько центры старой и новой привалочной поверхности не совпадают.
Развернутое и подправленное сверху и снизу седло.
Процесс: естественно никаких дрелей, вручную с минимальным усилием в начале, и с ПОЛНЫМ отсутствием усилия в конце.
Сам инструмент — набор шаберов от жигулей классики — идеально подходит под фольцы 1.8, цена 900 руб.
по 2 шабера каждого вида — под впускное и выпускное седла.
Шабер под формирование самой привалоной поверхности, шабер для уменьшения привалоной поверхности сверху и шабер для уменьшения привалоной поверхности снизу.
А, еще — некоторые говорили что после развертки седел притирать не надо, но я на всякий случай притер, клапана все же старые. Притирал до тех пор пока все клапана в собраном виде не стали держать керосин 3 минуты, как по мануалу.
Инструмент притирки присосочный (жигулевские варианты с карданчиком и пружинкой меня не устроили ужасным качеством. Не хотелось оставлять задиры на срержнях клапанов)
Притирка клапанов своими руками. Как притереть клапаны своими руками без инструмента?
При ремонте двигателя нередко требуется притирка клапанов. Это ответственная работа, для выполнения которой необходимо иметь под рукой соответствующий инструмент. Конечно, можно обойтись и без него. Итак, как осуществляется притирка клапанов своими руками?
Когда требуется притирка
Многими применяются специальный инструмент, паста и присоска для притирки клапанов. Однако далеко не все знают, как правильно проводится такая процедура. У седел и клапанов встречается всего несколько разновидностей дефектов:
В последнем случае на поверхности детали может образоваться что-то наподобие ступенек. Помимо этого, коническая форма фаски может измениться и стать закругленной.
Особенности притирки в обоих случаях
Если форма фаски не нарушена, проводится обычная притирка. Если же имеются дефекты, деталь сначала обрабатывают при помощи токарного станка, а седла клапанов зачищаются шарошками конической формы. При этом особое значение имеют размеры приспособлений.
Для начала седла клапанов обрабатываются шарошкой, имеющий угол 45°, затем верхний поясок срезают шарошкой с углом в 15°, а в нижней части седла снимают фаску с углом в 75°. Также допускается обработка деталей абразивными кругами и ручной дрелью. При этом инструменты должны иметь углы 45°, 15° и 75°.
Стоит учесть, что притирка клапанов ручной дрелью или отверткой отнимает много времени. Для ускорения процесса можно применять электрический инструмент, который может провертываться в обе стороны, а также постепенно вращаться по окружности.
Притирочная паста
В первую очередь потребуется паста для притирки клапанов. Это первое, что стоит приобрести в специализированном магазине. В процессе обработки паста наносится на кромку клапана. Такой состав выполняет роль своеобразной мелкой шкурки. Благодаря пасте можно легко притереть клапан к гнезду. Существует несколько основных разновидностей подобных средств. Все они имеют определенные отличия, которые отражаются на стоимости продукции.
Классификация паст
Паста для притирки клапанов классифицируется по степени обработки поверхностей: для первоначальной обработки – крупно-, для окончательной – мелкозернистая. Последний вариант пользуется большой популярностью, так как такую продукцию рекомендуются мастера, занимающиеся ремонтом двигателей. Мелкозернистая паста позволяет быстро и правильно притереть клапаны. При этом многое зависит не от состава средства, а от состояния фасок и самих деталей. К тому же притирка клапанов своими руками получается далеко не у каждого. При самостоятельной обработке рекомендуется использовать обычный состав, стоимость которого составляет 100 рублей за тюбик.
Не стоит покупать самую дорогую пасту. Если в ней и возникнет потребность, то можно приобрести ее в процессе.
«Дедовские» шарошки
Притирка клапанов своими руками – несложный процесс, если знаешь, как и что нужно делать. Ранее существовали шарошки для ремонта ГБЦ. Такое приспособление для притирки клапанов в основном применялось для восстановления седел деталей. Некоторые мастера применяют такой инструмент до сих пор. Внешне приспособление представляет собой насадку для гнезда, выполненную в форме посадки клапана. Закрепляется шарошка в дрели. Приспособление имеет небольшие размеры и напоминает своеобразное сверло.
Всегда ли нужны шарошки
Нужен ли такой инструмент? Чтобы ответить на поставленный вопрос, необходимо взглянуть на седла, запрессованные в головках. Если их целостность не нарушена, можно приступить к притирке. Если же они повреждены, например прогаром, то их рекомендуется обработать специальными шарошками. Технология в данном случае достаточно проста. Изначально рекомендуется поменять направляющие, а затем осуществить притирку. В каждом случае требуется индивидуальный подход. Приобрести специальное приспособление для притирки клапанов можно практически в любом специализированном магазине.
А может, поставить новые клапаны?
Не всегда требуются новые клапаны. Конечно, если детали немного изогнуты, то не стоит пытаться их выровнять. Процесс не даст результатов, а вы только потратите силы и время. В данном случае лучше посетить магазин с запчастями для средств передвижения и приобрести новый комплект.
При замене деталей стоит особое внимание уделить их качеству. Высота клапанов в любом случае должна быть одинаковой. Не допускается наличие шероховатостей и рисок на торцах, стержнях и уплотняющих рабочих фасках. Рекомендуется перед установкой нового комплекта отполировать детали до блеска. Данный процесс должен осуществляться не только на стержнях клапанов, но и на черной шейке клапана, и на плоской тарелке. Благодаря такой обработке детали будут меньше обрастать нагаром и нагреваться. При обработке уплотняющие фаски трогать не рекомендуется. Их следует только притереть к седлам.
Машинка для притирки клапанов
Многие для притирки клапанов изготавливают специальные приспособления. Для этого могут потребоваться резиновый шланг и обычная дрель. Притирка клапанов своими руками в таком случае осуществляется по следующей схеме:
При таком методе очень важно не включать максимальные обороты на дрели. Процесс должен протекать медленно и аккуратно. Что касается оборотов, их должно быть от 400 до 500 в минуту. При повышении скорости сильно нагреваются седла и пояски клапанов. В процессе притирки не рекомендуется совершать круговые движения. Следует имитировать работу клапана двигателя, двигаясь при этом вперед, а затем назад.
Стоит учесть, что притирка клапанов дрелью и шлангом – кропотливый процесс, занимающий много времени.
Как правильно производится замена, прирезка и обработка седел клапанов
Седло клапана — небольшое кольцо, имеющее скос по внутренней поверхности.
Устанавливается в отверстия головки блока цилиндров, предназначенные для установки клапанов и перегонки через них топливовоздушной смеси и отработавших газов. Деталь запрессовывается в ГБЦ на заводе.
Выполняет следующие функции:
Замена седла клапана требуется в том случае, когда восстановить его герметичность способом механической обработки не удается (многочисленные обработки в прошлом, прогар, сильный износ). Сделать это можно своими руками.
Ремонт детали выполняют при:
Правка изношенных и поврежденных седел в домашних условиях выполняется с использованием шарошек. Помимо этого, может потребоваться сварочный аппарат или мощная газовая горелка, стандартный набор гаечных ключей, необходимых для демонтажа и разборки ГБЦ, притирочная паста, дрель.
Замена седел
Процедура замены состоит из двух ответственных процедур: удаления старых деталей и монтажа новых.
Удаление старых посадочных элементов
Замена седел клапанов выполняется на демонтированной ГБЦ с разобранным газораспределительным механизмом. Удалить старое кольцо можно с использованием сварочного аппарата, если материал, из которого оно изготовлено, позволяет это сделать.
Для выполнения процедуры изготавливается съемник седел клапанов — берется старый ненужный клапан, тарелку которого необходимо проточить до размеров внутреннего диаметра седла.
После этого полученный инструмент утапливают в посадочное место, не доходя до края 2-3 мм и «прихватывают» сваркой в 2-3 местах. После клапан вместе с металлическим кольцом выбивают с обратной стороны молотком.
Важно! Процедура с использованием сварки может привести к некоторой деформации посадочного места. При этом стандартные седла будут иметь слабое закрепление, что может привести к их самопроизвольному демонтажу в процессе работы мотора. Требуются кольца увеличенного диаметра, которые не продаются в магазинах, а изготавливаются на заказ.
» alt=»»>
Седло клапана, изготовленное из металлов, не подлежащих сварке, можно удалить путем вкручивания в него отрезка трубы, используемого как съемник седел клапанов. Для этого на внутренней поверхности кольца нарезается резьба. Аналогичную резьбу наносят на внешнюю поверхность подходящей по диаметру металлической трубы.
Берется старый клапан, который предварительно приваривают к торцу трубы в обратной положении. При этом ножка клапана проводится в предназначенное для нее отверстие, труба вкручивается в резьбу, после чего элемент удаляют постукиваниями по ножке.
Монтаж новых седел
Перед началом процедуры монтажа новых седел, посадочные места под них очищают от загрязнений. После ГБЦ следует равномерно нагреть до температуры, превышающей 100˚С. При этом металл расширяется, позволяя запрессовать кольцо.
После запрессовки и остывания ГБЦ следует проверить, не болтается ли элемент на посадочном месте. Если зазор отсутствует, а замененный элемент плотно держится на своем месте, процедуру его замены можно считать оконченной. Далее требуется прирезка седел клапанов с использованием шарошек.
Важно! При стандартной процедуре замены тарелки всех клапанов оказываются посажены достаточно высоко. Однако некоторые специалисты рекомендуют обрабатывать фаски таким образом, чтобы выпускные клапаны сидели несколько глубже нормального положения. Седло впускного клапана при этом оставляют в штатном положении.
Ремонт седел
Ремонт седел клапанов выполняется при их естественном износе и неплотном прилегании тарелки к своему посадочному месту.
С целью восстановления геометрии колец применяются шарошки для седел клапанов — набор фрезерующих головок, позволяющих делать необходимые углы.
Шарошки могут использоваться в сочетании со специальным оборудованием. Однако оно является дорогостоящим. Поэтому в домашних условиях применяют ключ-трещотку с удлинителем. Правильно обработанные места имеют углы 30˚, 60˚ и 45˚. Обработка седел клапанов для создания каждого из них производится соответствующей фрезой.
Шлифовка седел клапанов не требует их нагрева или другой обработки. Проточку производят «насухую». В дальнейшем, в момент притирки, необходимо использовать специальную притирочную пасту. Для достижения лучшего результата притирку на новые седла рекомендуется производить вручную, а не с помощью дрели.
» alt=»»>
Еще одной разновидностью ремонта является проточка посадочных мест под ремонтные вставки. Для этого по вышеописанному алгоритму удаляют седла, после чего, специальным режущим инструментом протачивают места под них. Размер ремонтного места должен быть на 0.01-0.02 см меньше вставки. Монтаж производят после нагрева ГБЦ и охлаждение монтируемых элементов.
Правильно произвести расточку самостоятельно можно попытаться на свой страх и риск. Однако, с учетом сложности процедуры и необходимой высокой точности работ, подобные манипуляции лучше производить в условиях квалифицированной автомастерской или авторемонтного завода.
