чем отличаются маслосъемные колпачки впускные и выпускные

Чем отличаются маслосъемные колпачки впускные и выпускные

Сообщение 16 мар 2009, Пн 1:29

Honda Civic ED7 1.6 i-16 3 DOOR COSMIC GREY 91″
Ford Mondeo Wagon 2.0 EcobooST LUNAR SKY 11″

Сообщение 16 мар 2009, Пн 1:56

Сообщение 16 мар 2009, Пн 8:07

добавлю то ка то што ты попытаешься поставить на диски на лето липучку а на зиму летнюю резину впринсыпе ездить будет но работать правильно нет

разная резина по рассказам и разные цвета пружинок

Сообщение 16 мар 2009, Пн 10:47

сторонние производители вкладывают выпускные в свои комплекты и на впуск ина выпуск.

отличаются они только материаллом, под выпуск расчитан на большие температуры

Сообщение 16 мар 2009, Пн 16:05

talyan писал(а): добавлю то ка то што ты попытаешься поставить на диски на лето липучку а на зиму летнюю резину впринсыпе ездить будет но работать правильно нет

разная резина по рассказам и разные цвета пружинок

ну резина у меня всесезонка, предположим.

мотор тут просто один чинил, на выпуск колпачков было много, а на впуск не хватало парочку. порассматривал их внимательно, пружинки пожамкал вроде похожи. Поставил в общем на разные цилиндры. 1000 наездил, пока всё работает вроде. дальше поглядим, эксперимент блин идёт.
решил узнать вот мнение авторитетных человеков.

Сообщение 17 мар 2009, Вт 11:21

talyan писал(а): добавлю то ка то што ты попытаешься поставить на диски на лето липучку а на зиму летнюю резину впринсыпе ездить будет но работать правильно нет

разная резина по рассказам и разные цвета пружинок

ну резина у меня всесезонка, предположим.

мотор тут просто один чинил, на выпуск колпачков было много, а на впуск не хватало парочку. порассматривал их внимательно, пружинки пожамкал вроде похожи. Поставил в общем на разные цилиндры. 1000 наездил, пока всё работает вроде. дальше поглядим, эксперимент блин идёт.
решил узнать вот мнение авторитетных человеков.

Источник

Маслосъёмные колпачки.

Маслосъёмные колпачки обеспечивают уплотнение в месте прилегания клапанов газораспределительного механизма к направляющим втулкам. Маслосъемные колпачки препятствуют проникновению масла в камеру сгорания.

Клапан – важная часть механизма газораспределения. Клапаны бывают впускными и выпускными. Верхняя часть любого клапана вне зависимости от типа расположена внутри двигателя так, что находится в области, где из-за постоянного вращения распределительного вала стоит масляный туман. Между тем нижняя, плоская часть, похожая на тарелку, находится там, где постоянно стоит взвесь из мельчайших капелек бензина, если клапан впускной, либо в среде раскаленных выхлопных газов, если клапан выпускной.

Смазка жизненно необходима для нормальной работы распределительного вала, но попадание масла внутрь камеры сгорания крайне нежелательно. Поэтому при движении клапана вверх и вниз масло со штока снимает своего рода защитная юбка, которую называют маслосъемным колпачком.

Назначение маслосъемных колпачков

Назначение маслосъемных колпачков не допускать попадания масла в зазор, который открывается, когда клапан идет вниз и «тарелка» отрывается от корпуса головки блока. Почему масло не должно туда попадать? Дело в том, что, смешиваясь с раскаленными газами в случае, если речь идет о выпускном клапане, оно образует нагар на верхней части «тарелки» и со временем клапан просто не сможет вернуться на место. Если же говорить о впускном клапане, то масло, стекая по нему, попадает в камеру сгорания и, когда топливо воспламеняется, оставляет такой же нагар на стенках цилиндра и на верхней плоскости поршня. Все это приводит к так называемой закоксованности, повышающей износ двигателя и качество его работы. Кроме того, попавшее в камеру сгорания масло ухудшает характеристики горения бензино-воздушной смеси, а образующаяся зола забивает канавки поршневых колец. Это мешает им пружинить. Поэтому к качеству маслосъемных колпачков предъявляются очень высокие требования.

Устройство маслосъемного колпачка

Колпачок это резиновая втулка с жестким металлическим основанием. Конечно, за историю своего существования маслосъемные колпачки сильно видоизменились. vk.com/cars.best Сначала они были просто резиновыми, без металлического основания, и срок их службы был невелик. Современная версия – это резиновый колпачок с армированной стальной втулкой и эспандерной пружиной, которая прижимает уплотнительную кромку колпачка к штоку клапана.

Высокая эффективность маслосъемного колпачка определяется не только конструкцией, но и материалом из которого он сделан. Если в производстве используется акрилатный каучук или вторкаучук, то колпачок будет обладать высокой степенью уплотнения. На устаревших двигателях устанавливались второпластовые, неармированные колпачки, и хороший «обжим» достигался за счет широкой кромки.

Знать, какие именно колпачки установлены в двигателе, крайне важно. Прежде всего, потому, что их замена – дорогостоящая операция, связанная с необходимостью разбирать двигатель. Поэтому при замене маслосъемных колпачков необходимо строго соблюдать правило: устанавливать только оригинальные колпачки, предназначенные для конкретного двигателя.

Причины износа маслосъемных колпачков

Коленвал двигателя при езде вращается, в зависимости от силы нажатия на педаль акселератора, со скоростью от 500 (на холостых), до 4500 об/мин. Речь, конечно же, идет о среднестатистических штатных режимах. Значит, за минуту каждый клапан совершает от примерно 150 до 1200 рабочих тактов. Понятно, что на маслосъемный колпачок приходится очень большой объем работы. При этом он еще и подвергается химически агрессивному воздействию масла и выхлопных газов. В результате, каучук, из которого сделана мягкая часть колпачка становится твердой, его рабочие кромки изнашиваются и истираются. Рано или поздно их придется менять, какими бы качественными они ни были. Впрочем, не стоит думать, что их, подобно свечам, нужно менять каждый год. Культура производства ведущих автомобильных концернов так высока, что в среднем, срок службы колпачков составляет около 100,000 километров.

Основные признаки износа маслосъемных колпачков

Опытные водители знают: возникновение отложений на свечах, увеличившееся количество масла при доливах между заменами, и появление дыма из выхлопной трубы при сильном нажатии на педаль акселератора, свидетельствуют, прежде всего, о необходимости замены маслосъемных колпачков.

Конечно же, замену маслосъемных колпачков лучше производить до того, как появятся явные признаки износа. Несвоевременная замена колпачков приводит к снижению степени сжатия в цилиндрах и, как следствие, к падению мощности двигателя. Повышается расход топлива, возникает неровный холостой ход и ускоряется износ.

Источник

Маслосъёмные колпачки

Всем привет! VQ35DE. Отличаются ли колпачки на впускные и выпускные клапаны?

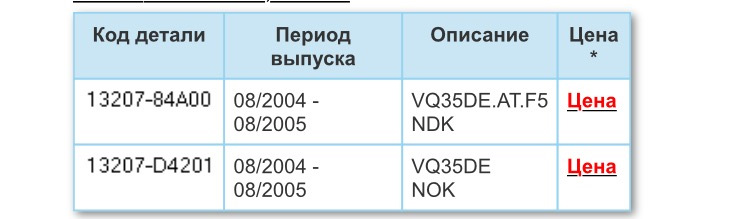

В каталоге так, как на фото, но один артикул является заменителем другого.

Комментарии 11

Они одинаковые. Себе менял, брали по одному коду. Всё нормально работает.

У мню разные, только вчера ставил.

одинаковые они, бери любой код, кроме вот этих, как то они стремнее нока и ндк сделаны, америка блин

Написано же один номер на картинке — 13207 и 13207, значит детали одинаковые. Да, под этим номером два кода в таблице, но в ней не указано же что один на впуск, а другой на выпуск, значит детали реально одинаковые, и отличие между ними в чём-то другом (год модели для применимости / производитель / иное).

Попробуй каталог на сайте nissan4u.com, возможно он будет удобнее.

На икстрейле т31 qr25de и впуск и выпуск под одним номером 13207-D4201.
На схеме так же обозначен 13207.
1320784a00 так же как и куча других артикулов идет как замена.

nok заказывайте они в ниссанах оригинал как бы больше почти все резинки

Одинаковые, отличаются только производителем.

Очень интересно, пока мотаю на ус…

Менял на тойотовском движке 4S-FE колпачки по размерам идентичны (впуск, выпуск), за исключением мало заметные фаски и цвет резины
В инете накопал информацию, что у них разные температурные характеристики и на практике берут те, что на выпуск, т.к. у них запас по температуре выше. А впускные теряют свои свойства если перегреются. Думаю ничего критического не будет, если перепутать.

Прочитал, что могут дубеть, если поставить впускные вместо выпускных
Но по каталогу непонятно, что есть впускной, а что выпускной
Не написано

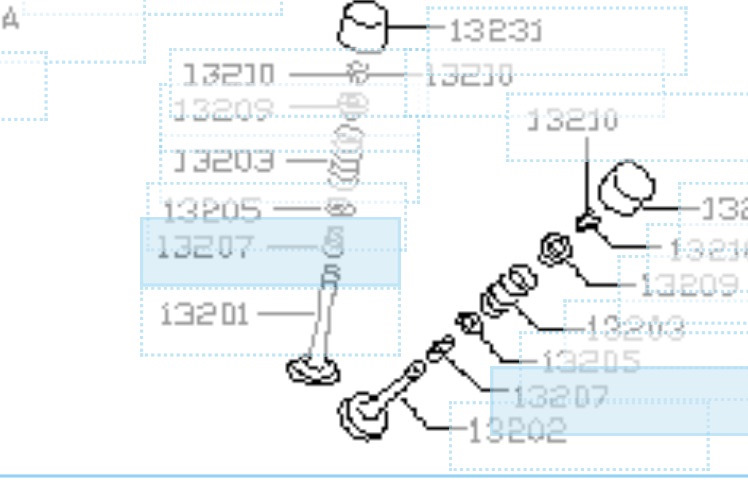

На схеме в каталоге есть же стрелочка «FRONT», не так ли? Вся картинка ориентирована по ней, она относится не только к звёздочкам распредвалов. Чтобы точно убедиться в этом, нажми на каждый из этих двух клапанов — один будет расшифрован слева как впуск, а другой как выпуск, станет понятно 😉

Источник

Не маслосъёмный не колпачок. Как устроен сальник клапана и как понять, что его надо менять

Часто приходится слышать фразу о том, что, мол, «жрёт масло – надо менять маслосъёмные колпачки». Если человек не видел, как выглядит этот самый колпачок, у него в голове могут складываться разные картинки. Что это за колпачок, на что он надет, что он закрывает, почему он виноват в том, что мотор ест масло? Сложно ли его заменить? И виноват ли именно он? Сегодня попробуем разобраться во всех этих вопросах. Кое-что тут покажется очень простым, а кое-что – сложнее, чем кажется.

МСК, сальник, колпачок

Итак, с самого начала: что такое маслосъёмный колпачок? Этот колпачок, который правильно называть маслоотражательным, а не маслосъёмным, всего лишь сальник клапана. Если совсем правильно, то «уплотнительный элемент газораспределительного механизма двигателя внутреннего сгорания с верхним расположением клапанов; резиновый колпачок, устанавливаемый на направляющей втулке и стержне клапана для попадания моторного масла в камеру сгорания». В общем-то, из этого определения понятна и задача колпачка: не давать маслу попадать по штоку клапана в камеру сгорания.

Если для простоты пренебречь всякими рокерами, толкателями, гидрокомпенсаторами и некоторыми другими деталями головки блока, то можно сказать, что одним своим концом клапан упирается в кулачки распредвала. Другим (тем, который заканчивается тарелкой), он уходит в камеру сгорания. Вот тот конец, который находится во взаимодействии с распредвалом, постоянно пребывает в моторном масле. И задача колпачка – не дать этому маслу протечь ниже, на тарелку клапана. Вот это и есть то самое простое, что я обещал в самом начале. Теперь перейдём к более сложной части.

Надо сказать, что сейчас колпачки работают намного дольше, чем раньше. Владельцы классических Жигулей были обречены менять эти копеечные (но в своё время дефицитные) детальки часто. Причина – в материале колпачков. Автолюбители старой школы наверняка помнят продукцию Курского завода резинотехнических изделий (ныне ОАО «Курскрезинотехника»), который выпускал колпачки для ВАЗа. Те колпачки делали из акрилатной резиновой смеси 51-1537А-2. Термостойкость этой смеси – до 150 градусов, а температура, до которой может разогреться работающий колпачок, – 180 градусов. Понятно, что такие колпачки не могли служить долго.

Интересно, что на моторах ранних ВАЗ-2108 колпачки служили дольше, чем на «классике». Дело в том, что у нас не было колпачков, которые подошли бы «зубильному» мотору, поэтому сначала там стояли немецкие изделия «Goetze» и «Elring», а потом, в начале девяностых, появились и отечественные колпачки, которые смогли бы работать в этих моторах. И делали их не из смеси 51-1537А-2, а из нового на тот момент состава ИРП-1287 на основе фторкаучука СКФ-26 (их выпускали на НПК «Резерв» в Самаре). Отечественные колпачки стали лучше, но при этом всё равно могли «сползать» с направляющей втулки клапана, после чего мотор начинал жрать масло литрами.

Кстати, а почему колпачок может сползти со втулки? Теоретически некоторые колпачки могут это сделать легко, а некоторые не могут при всём желании. Причина – в различном варианте конструкции.

Основные детали тут более-менее одинаковые. Колпачок – это втулка переменного диаметра. Нижняя часть шире – она должна плотно сесть на направляющую клапана. Верхняя часть колпачка более узкая, он должна плотно обхватывать стержень клапана. Для этого снаружи колпачка в этой более узкой части обычно стоит кольцо из спиральной пружинки, которое обеспечивает более плотное прилегание резины колпачка к стержню клапана. В нижней части, той, которая охватывает втулку клапана, тоже есть металлический элемент – стальное кольцо, благодаря которому колпачок должен быть зафиксирован на направляющей втулке очень надёжно.

Отличия манжетного и фланцевого колпачков заключаются как раз в этой нижней части колпачка. Если манжетный просто надевается на втулку клапана, то у фланцевого стальное кольцо внизу расширяется и заканчивается как раз фланцем. При установке такого колпачка в этот фланец упирается пружина клапана, и таким образом фланцевый колпачок сидит на своём месте надёжнее, чем манжетный. Манжетный всё-таки может слететь, а вот фланцевому этого не даст сделать пружина клапана.

Впрочем, манжетные колпачки сейчас тоже очень надёжные, и какой-то проблемы с их массовым бегством со своего места на втулке клапана не существует. Зато другие проблемы на машинах с пробегом встречаются регулярно.

Всё не так и всё не то

Что может пойти не так, я уже говорил: из-за старения колпачок не может обеспечить качественный отвод масла со стержня клапана, и оно начинает просачиваться внутрь камеры сгорания. В этом случае последствия разнообразны, но все как один неприятны: на тарелке клапана образуется нагар, может упасть компрессия, станет хуже динамика, из трубы повалит дым. Ну а главное – это расход масла. Собственно, про колпачки только из-за масла обычно и вспоминают. И то только потому, что поменять их считается проще, чем залезать в цилиндро-поршневую группу и заниматься кольцами или гильзами. Часто так и бывает, и замена колпачков может решить проблему «масложора».

Главное – понять, стоит ли с ними связываться. Есть довольно простые способы узнать, в них причина или нет.

Самый эффективный метод – это попробовать на прогретом моторе резко надавить на газ. Важно соблюсти два условия: дать сначала мотору поработать на холостых оборотах хотя бы пять минут и нажать на педаль резко. Смысл в том, что на холостых оборотах скапливается протекающее масло, а при резком нажатии оно вместе с большим количеством смеси сгорает и вылетает в трубу. Так что кто-то газует, а кто-то смотрит на выхлоп. Вылетел клуб синего – это колпачки. При этом после этого клуба дымность может быть в норме.

Чтобы ещё раз всё проверить, можно попытаться тормозить двигателем. Повалит дым – это тоже колпачки. Дым во время перегазовки – тоже признак смерти колпачков.

С одной стороны, эти способы достаточно надёжны. С другой, есть некоторые тонкости, которые такую простенькую диагностику делают бессмысленной. Тонкости заключаются в том, что похожее попадание масла в камеру сгорания может быть и по другой причине. Например, из-за износа стержня клапана. Он постепенно становится тоньше, и в запущенных случаях даже самый новый колпачок ситуацию не спасёт. А может быть изношена и втулка клапана. Встречается редко, но бывает. Колпачок ведь способен работать только при продольном перемещении клапана, как это и было задумано конструкторами. Его осевое перемещение вследствие износа стержня или направляющей колпачок компенсировать не может, и масло всё равно попадёт внутрь цилиндра. И еще могут быть проблемы с вентиляцией картерных газов, которые дают схожие симптомы.

Мерить компрессию для поиска больных колпачков бесполезно. Если она упала, причина, скорее, будет в компрессионных кольцах.

Получается, что единственно стопроцентно достоверный метод диагностики маслоотражательных колпачков – это обязательная разборка головки блока цилиндров. А всё, описанное выше, лишь должно побудить заняться этим не самым увлекательным делом.

Требуется помощь!

Были времена, когда эти колпачки на «копейках» меняли в гаражах под пиво с воблой. Там это можно было. Гипотетически так же их можно заменить и на современной машине. Но сложностей, конечно, будет больше (хотя бы в силу более компактной компоновки и более строгих требований при сборке), так что не думаю, что кто-то захочет возиться с этим самостоятельно. Кто хочет – тот всё это не читает, а давно уже снимает клапанную крышку и разглядывает распредвал. А если кто-то всё-таки подумал, что такую ерунду он сделает и своими руками, могу напомнить следующее.

Ставить на клапаны с убитыми стержнями новые колпачки бессмысленно – масло всё равно будет уходить литрами. Ещё оно будет уходить, если перепутать колпачки и поставить на выпускные клапаны колпачки с впускных, а на впускные – с выпуска. Клапаны отличаются, их колпачки – тоже. Малейшее неплотное прилегание – и здравствуй, «масложор». Может, даже больше, чем был.

По-хорошему, для этой работы лучше полностью снять ГБЦ. Заодно можно оценить состояние ЦПГ (может, причина совсем не в колпачках), проверить головку блока (например, опрессовкой), оценить состояние привалочных плоскостей (головку может и повести) и самих клапанов. Конечно, в ряде случаев поможет и совсем уж кустарная замена, но разбирать мотор дважды из-за собственной лени или тяги к экономии – это очень обидно. И ещё очень важно не экономить на самих колпачках: «палёный» колпачок из плохой резины проживёт очень мало, так что экономия себя не оправдает.

Источник

Чем отличаются маслосъемные колпачки впускные и выпускные

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 0 гостей

маслосъемные в чем разница

маслосъемные в чем разница

Сообщение yurtaev.oleg » 06 ноя 2013, 13:35

Сообщение alexanderivanov » 06 ноя 2013, 13:57

Сообщение alexanderivanov » 06 ноя 2013, 13:59

тут всё видно.
хотя. у тебя третья,может там и всё одинаковое.

Re: маслосъемные в чем разница

Сообщение yurtaev.oleg » 06 ноя 2013, 14:02

Сообщение MaxAvto » 06 ноя 2013, 14:19

Но координального значения не имеет! Так как температурная характеристика почти одинакова!Ставь любые и не парься!

Re: маслосъемные в чем разница

Сообщение yurtaev.oleg » 06 ноя 2013, 14:25

Сообщение ELECTRONIC75 » 06 ноя 2013, 15:32

Сообщение MaxAvto » 06 ноя 2013, 15:41

Они и у пятых одиноковые ПОЧТИ-Только цветом разные !

Сообщение ELECTRONIC75 » 06 ноя 2013, 15:50

Сообщение MaxAvto » 06 ноя 2013, 15:52

Соответственно номера разные!

Сообщение ELECTRONIC75 » 06 ноя 2013, 15:57

Сообщение MaxAvto » 06 ноя 2013, 16:41

Сообщение alexanderivanov » 06 ноя 2013, 16:51

Сообщение MaxAvto » 06 ноя 2013, 17:27
