Сравниваем опоры Гранта и Калина 1.
Ну вот добрался я и до сравнения, прежде чем бездумно устанавливать новый девайс необходимо немного исследовать его.
Сегодня у нас опоры Гранта и Калина 1, и так приступим!
Сравним внешний вид:
Вид с верху
явно внешне отличаются
установим подшипники и наденем чашки опор Приора
и сравним высоту поднятия авто на Гранта опорах

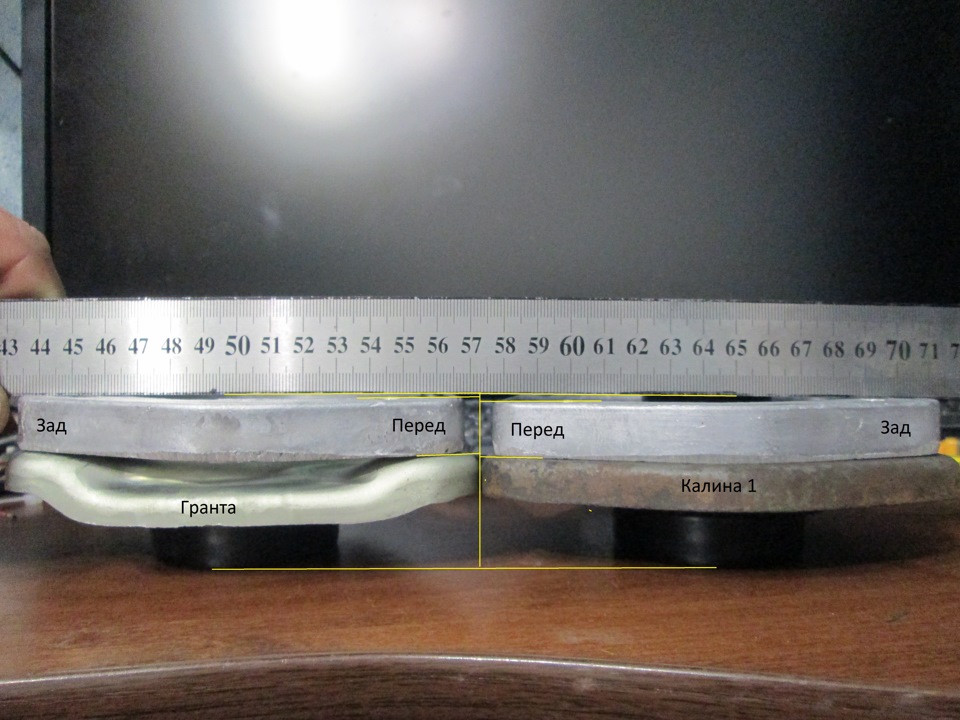

совмещаем задние точки опор, видим Гранта опора выше Калина 1 опоры примерно на 5мм, при этом ракурсе видим как бы наклон переда Гранта опоры, это сделано, что бы компенсировать наклон стойки при увеличившимся касторе!
У Калина опор тоже есть не большой наклон, но он не так ярко выражен, кастор на них меньше.
Сотыковываем переда опор, здесь разница высот есть, но не значительная, где то 2мм.
Далее пришлось выдавить болты- шпильки с Калина опоры, что бы совместить их отверстия и посмотреть разницу смещения центра стойки, что и влияет на величину кастора, пойдем и на такие «жертвы»!
Вид с нижней части
вид с верхней части

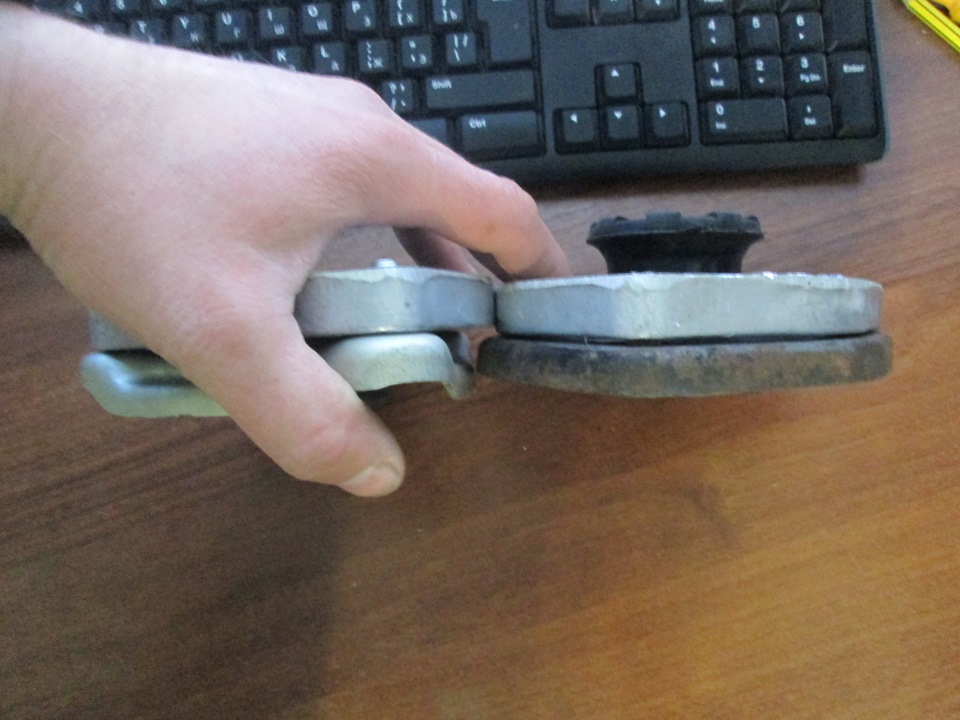

Где то 6мм разницы есть
Примеряем вновь увеличивающие клиренс проставки
Крутим со всех сторон
Далее явно видно смещение точки крепления штока стойки относительно вертикальной плоскости
Далее рассмотрим такой вариант- не помешает ли установить усилители стаканов, опор на Гранта опору с максимальным кастором
Как видно нет. есть зазор(проставки повторяют контур окна стаканов и усилителей их же), оговоримся, что есть разные усилители стаканов: чисто для Калин 1 и универсальные Гранта- Калина 1- Калина 2.
Я рекомендую «Автопродукт»- большая площадь прилегания к стакану и правильная форма, строго соответствующая форме стакана!
Немного покрутим ещё
И наконец будет установлено примерно так
Всем спасибо, если пригодились мои исследования и добавляйте, если что упустил!
Добавляю! Про резинки и подшипники, подходят родные от Калины, может конечно годами раньше были другие, у меня 2012г.в. и резинки пружин такие
как видите садятся отлично, проверим конечно в деле!
И еще вот отличия чашек Калина 1 слева и Приора справа:
Лада Калина Универсал 2012, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — запчасти
Машины в продаже
Комментарии 91
А опоры какие? Калина 1 или уже Аля Гранта Калина 2?
Сэви тоже куча опор, у меня были и экстрим, там своя конструкция узла, подшипник выполнен в одно целое с чашкой.
Опора калина 1, Сэви эксперт. Кстати заметил эти чашки дюралевые тоже двух видов есть. Бывают с такими как ребрами жестокости в выемке, а есть такая же только без них. Интересно они как то влияют на что?
А опоры какие? Калина 1 или уже Аля Гранта Калина 2?
Сэви тоже куча опор, у меня были и экстрим, там своя конструкция узла, подшипник выполнен в одно целое с чашкой.
А есть такая без этих рёбер
Всем доброго дня в том году тоже решил поставить грант опору на калинувскую стойку, могу сказать болт, полный притом наконечник рр задевает, граната тоже сразу же начала хрустеть, т.к.стоит эур и я поставил со смешением думал в этом проблема заминил на 6мм, граната думал заводской брак тоже поменял, собрал поехал, понял что все это зря, потому что все повторилось, поставил сток опоры от калины, сделал для себя вывод если у нас кузова оденаковые то и стойки надо менять в полном комплекте.
Возможно всё индивидуально, но у меня калина двенадцатого года в люксовом исполнении, наконечники рулевых стояли уже грантовские, не 10-е, не калиновские, грантовские именно, сравнивали 10-ми, можно по БЖ определить при каком пробеге всё это менялось, сейчас на ней уже 98000 пробега всё работает штатно стойки родные, опоры гранта как менял последний раз ничего не стучит не хрустит гранаты внутренние родные, левая меняная уже, причём на левой стороне стоит справа а новую поставил на право, то есть гранаты я менял местами слева направо, ничего не хрустит всё отлично!
Так с каким смещением ставить опоры от гранты на калину 1 с эур 12 мл или 6
У меня с ЭУРом, я поставил 12мм, ставили и на обычную, в рулёжке тяжелей вроде бы не стало, но есть плюс- кастор!
Если вывесить машину на подъемнике — руль не повернёшь (рулевые наконечники задевают за окно).
Когда машина на колёсах — норм.
Нашёл параметры стоек (пока только корпуса) — 1119 и 2190 отличаются.
Сегодня буду переделывать назад, всё сфоткаю и скину, чтобы не голословить.
Всем читателям и мечтателям, как и я о такой переделке, хочу рассказать, с чем столкнулся я, начитавшись таких постов…
Когда всё это я купил и поставил, то оказалось, что на этой конструкции опасно ездить!
Опора Гранты ниже опоры Калины на несколько сантиметров, и соответственно вся стойка и всё что на ней висит опускается на эти сантиметры вниз, при крайнем нижнем положении (поднята машина домкратом или на ходу колесо падает в яму).
Рулевая тяга тоже опускается, и в крайнем нижнем положении почти ложится на окно фартука, в котором она ходит.
А на рулевом наконечнике болт его фиксации находится ниже самого наконечника и при повороте руля цепляется за это окно, вырезанное в кузове (резиновые уплотнители не стоят)!
Кроме того когда стойка опускается вниз – рычаг сильно меняет свой угол наклона и зажимает пыльник наружной гранаты, который пропилит себя уже ч/з два дня максимум!
ВЫВОД:
У Калины и Гранты одинаковый кузов, но разные стойки.
Для установки опор от Гранты – нужно ставить и стойки от Гранты (у них разный ход и длина штока).
P.S.
Потратил 2000 руб. и целый день возился до 12-ти ночи.
Три раза снимал стойку и думал, как доработать и решить проблему…
НИФИГА!
И это я только с одной стороной возился (на вторую времени не хватило )
Завтра буду снимать Грантовскую опору, и возвращать Калиновскую.
Можете представить сколько удовольствий мне всё это доставило
Фотки скину позже…
Ну от части после таких же отзывов и других причин перестал писать в БЖ обеих моих машин на драйве, хотя доработок очень много! Не советуй, дабы не навредить! Естественно любое вмешательство в заводскую конструкцию имеют последствия- положительные или отрицательные!
Все доработки имеют естественно свои тонкости и особенности и т.д.
Скажу одно: с Гранта опорами и К1 стойками катаюсь уже 2 года, и как катаюсь по разным дорогам, по трассе частенько 160- 170 км/ч, по роду работы приходиться нагонять время, ну те, кто живет в Карабулакском р-не уже знают мою «бешеную» Калину!
Всем спасибо за внимание, про доработки больше не рассказываю, ни кому ничего не советую! 🙂
А если на калину без ЭУРа поставить опоры со смещением 12 мм, как отразится?
Говорят рулить будет тяжелее 🙂 По моему не почувствуешь, если всё правильно установить, возврат руля на ноль будет лучшим!
Опоры SS20 gold Калина 2 и гранта с ЭУР, «ЖЕСТЬ», история в несколько дней.
Всем доброго времени суток, мои хорошие!
Советую прочитать до конца.
Ранее я писала, что по диагностике нам приговорили опоры.
Заводские в салоне стоят дорого и мы решили купить сами и взяли SS20 GOLD по цене они как завод, на 100р дороже.
Записалась на замену и сход-развал, провела 3-4 часа в сервисе и готово.
Довольная поехала домой, дорога ровная и ничего не беспокоит…
На подъезде к своему району пошли лежачие «полицейские», кочки и ямки и тут то моё довольное лицо изменилось…
От тихой подвески осталось только воспоминание…
Бряк, шум, дрибежание…
Ощущение, что вот, вот колёса отвалятся…
Я всё понимаю ss20 специализируется на спортивный лад ( тоесть более жёсткий уклон ), но есть приделы всему и такого эффекта разволюхи всей подвески, я не ожидала…
Звоню им ( дав-авто ) и объясняю, они предложили приехать в удобное для меня время на диагностику всей подвески, без записи.
На следующий день я к ним, всё проверили в ручную, на стенде и т.д. подвеска в идеале, за исключением опор ( забраковали, люфт поворотных опор, дали заключение )
и шаровая правая начинает болеть. Поменяли шаровую, прокатилась и все бряки остались.
Результат это опорники!
Перед покупкой читала записи на драйве и все ими довольны, но лишь не многие как и я, читают комментарии и похоже после покупки и установки…
В куче комментариев с вопросами и восторженных ответов, я нашла один единственный, в котором человек очень был удивлен, что все пишут положительно, но в реальности он столкнулся с такой же проблемой как и я.
Результат: снова замена на стандартные заводские опорники.
В машине царит тишина и комфорт как будто купила новую.
Рекомендовать ss20 gold, я не буду! Возможно не исключая такого, что с стойками этой же фирмы они работают отлично, но никак не с заводскими!
Далее Дав-авто даёт заключение брака и мы едем в магазин, чтобы вернуть.
Магазин принял ( претензии нет ),
но перед этим они позвонили руководству проконсультироваться.
Руководство рекомедовало устанавливать в фирменном сервисе ss20, там их тестируют/проверяют перед установкой и с возратом/заменой всё происходит быстрее…
Далее руководство проверяют информацию, звонят в Дав-авто и уточняют, точно ли я у них ставила и точно ли прошла диагностику с браковкой опор.
После всего этого они принимают их на экспертизу.
Точных сроков и дат результата окончания экспертизы нет.
Прошу не путать Руководство и магазин.
Магазин лишь только сообщил руководству.
К магазину претензий нет, они сразу пошли на встречу!
Отдельное спасибо магазину «Альтаис» на Героев Хасана 54
Продавцы с опытом, отношения хорошие, цены адекватные.
Автосалону/Автосервису
«Дав-Авто» на Бродовский тракт 15 менеджерам
( Фефилов Александр,
Быков Александр,
Валов Даниил )
и механикам
( Грачёв Александр,
Трушников Александр,
Ковалев Александр,
Матышев Павел ),
всё аккуратно, информативно, чисто и не спеша, что очень важно!
Цена моей ошибки 7315т.р.
На сегодняшний день.
После экспертизы может поменяется, а может останется той же…
Продолжение следует…
www.drive2.ru/l/580215035830206890/ ( продолжение )
Ждём заключения экспертизы.
По результатам будет запись в Б/Ж.
Всем удачи на дорогах и берегите себя и своих близких!
Опоры стоек гранта с эур
Верхние опоры стоек ANVIS 2190 со смещением 12 мм — самые популярные опоры для автомобилей LADA Granta с электроусилителя руля (ЭУР), заслужившие репутацию простого надёжного решения. Совмещая в себе невысокую цену и достойную надёжность опоры ANVIS позволяют собрать долговечный узел не переплачивая.
Каркас опор ANVIS имеет анодированное покрытие и сложную систему рёбер жёсткости. Резиновый упругий элемент долго сопротивляется выдавливанию и растрескиванию, выполнен с разнонаправленной радиальной жёсткостью.
Отверстие для штока стойки смещено относительно центра опоры на 12 мм, что делает возможным применение опор ANVIS для тюнинга подвески автомобилей LADA Kalina, а именно увеличения стандартного угла наклона стойки (кастора), что позволяет сделать рулевое управление более «острым».
При установке верхних опор стоек ANVIS 2190 на автомобили LADA Kalina следует обязательно использовать усилители кузова, применяемые на LADA Granta или сходной конструкции.
Важно: при креплении опоры к кузову необходимо правильно её сориентировать относительно направления движения автомобиля, руководствуясь стрелками на резиновом элементе.
Ограничительные упорные шайбы в комплекте не идут, т.к. предполагается использование серийных.
Опорные подшипники в комплекте не идут, необходимо приобретать отдельно.
Мы рекомендуем использовать VBF или РМП.
Номер по каталогу 21900-2902821-10

В силовой схеме опоры стойки Мастер для ЛАДА Гранта, как и во всех опорах SS20, предусмотрено разделение нагрузок от веса автомобиля и от амортизаторов.
Поделись с друзьями
Применяемость
Преимущества опоры стойки SS20 Мастер для Лада Гранта (ВАЗ 2190)
Гарантия
В силовой схеме опоры стойки Мастер для Лада Гранта, как и во всех опорах SS20, предусмотрено разделение нагрузок от веса автомобиля и от амортизаторов. Динамические нагрузки от штока амортизаторной стойки и отбойника воспринимает демпфер опоры, а вес автомобиля воспринимается через пружинную чашку упорным подшипником. Подобное разделение нагрузки позволяет достичь высокой надежности демпфера и подшипника.
Площадь контакта корпуса опоры SS20 Мастер с кузовом больше, чем плоскость контакта штатной опоры, тем самым уменьшаются удельные нагрузки на стакан кузова, что защищает его от выдавливания (деформации плоскости прилегания), которое более вероятно при эксплуатации с опорами штатной конструкции.
Опора Мастер для автомобиля ЛАДА Гранта комплектуется более надежным обрезиненным упорным подшипником SS20. Обоймы подшипника SS20 снаружи имеют обрезинивание, толщиной до 5 мм, что дополнительно увеличивает виброизоляцию кузова от подвески. Кроме того, подшипник SS20 имеет повышенную грузоподъемность по сравнению со штатным. Конструкция подшипника опоры SS20 предусматривает надежную защиту от попадания грязи, так как имеет резиновую уплотняющую манжету подобную сальнику.
Отличия опор для автомобилей с ЭУР и без ЭУР
Штатные опоры Лада Гранта имеют два варианта — для автомобилей с электроусилителем 21900-2902821-10 и для автомобилей без усилителя рулевого управления 21900-2902821-00. Данные модификации отличаются между собой тем, что для автомобиля с усилителем обеспечивается увеличенный угол Кастера. Опора SS20 Мастер для Лада Гранта имеет также две модификации, для автомобилей с ЭУР угол Кастера составляет 2°45′, а для автомобилей без ЭУР обеспечивается угол Кастера 1°40′. Подобные отличия по углам Кастера обеспечиваются разным смещением оси демпфера назад (по ходу движения).
И кроме того, ось демпфера наклонена таким образом, чтобы быть соосной штоку амортизаторной стойки. Подобное решение уменьшает изгибающий момент на штоке, и одновременно уменьшает нагрузки на демпфер.
Работа демпфера
В области А резина работает на сжатие, в области В — на сдвиг, в области С на сжатие и растяжение. Расширение демпфера в зоне А уменьшает относительные нагрузки, что уменьшает вероятность разрывов и отслоения демпфера. Центральная втулка с конической нижней частью обеспечивает Икс-образную форму демпфера, и таким образом демпфер блокирован от вырывания при критических ударах и обеспечивает надежность в работе резинового элемента. Надежность демпфера также обеспечивается благодаря специально разработанной рецептуре резиновой смеси, оптимизированной по результатам серии испытаний.
Профиль верхней ограничительной чашки входящей в комплект опоры и форма верхней части демпфера с оребрением рассчитаны на совместную работу и способствуют более плавному включению демпфера в работу при ходе отбоя. Это обеспечивает уменьшение вибраций и толчков передающихся на кузов при перемещении колеса вниз, при попадании в ямы и более мягкое восприятие неровностей на дорогах.
В таблице указаны рекомендуемые розничные цены в Самаре
Уважаемые покупатели, во избежание ошибок при отправке опоры стойки передней подвески, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.
Передняя подвеска автомобилей ВАЗ 2190, ВАЗ 2192 независимая, телескопическая, с гидравлическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.
Верхние опоры ANVIS 2190 отличный показатель цена-качество.
Правая и левая сторона всегда смотрят ПО ХОДУ автомобиля (по движению вперед) и никак не иначе, водительская сторона – левая, а пассажирская правая.
Опоры ANVIS поставляются на конвейер ВАЗа и являются на сегодняшний день одними из самых доступных по цене среди качественных опор. По надёжности они существенно превосходят все ранее поставлявшиеся на конвейер и вплотную приближаются к опорам заслуженных брендов, таких как EVOLEX, АСОМИ и пр.
Верхние опоры стоек ANVIS 2190 со смещением 12 мм популярные опоры для автомобилей LADA Granta с электроусилителем руля (ЭУР), заслужившие репутацию простого надёжного решения. Совмещая в себе невысокую цену и достойную надёжность опоры ANVIS позволяют собрать долговечный узел не переплачивая.
Опоры ANVIS — это необходимая достаточность, т.е. служить будут долго, но никаких особых преимуществ не имеют.
Шток амортизатора передней подвески закрепляется в верхней опоре, она крепится к стакану кузова и обеспечивает изоляцию кузова от дорожных шумов и вибрации.
Верхняя опора стойки передней подвески ANVIS 2190 со смещением 12 мм резинометаллический узел воспринимающий основную часть всех нагрузок, передающихся подвеской на кузов. Каркас у опор стоек ANVIS анодированный, очень прочный, с дополнительными рёбрами жёсткости. Упругий резиновый элемент с разнонаправленной радиальной жёсткостью, более жесткий в поперечном направлении — для уменьшения кинематических изменений ухудшающие управляемость, и более мягкий в продольном направлении — для увеличения виброизолирующих свойств при проезде препятствий. Долговечный, устойчивый к деформации, растрескиванию и выдавливанию.
Ограничительные упорные шайбы в комплекте с верхними опорами ANVIS не идут, т.к. предполагается использование стандартных.
Подшипник в комплекте не идёт, приобретается отдельно. Мы рекомендуем использовать SS 20.
Особенности Опоры стойки передней подвески 21900-2902821-10к:
1. Изготовлено из импортной резиновой смеси;
3. Рабочий ресурс не менее 100тыс./км.;
4. При эксплуатации повышается уровень виброаккустического комфорта;
Отверстие для штока стойки смещено относительно центра опоры на 12 мм, что делает возможным применение опор ANVIS для тюнинга подвески автомобилей LADA Kalina и LADA Priora, а именно увеличения стандартного угла наклона стойки (кастора), что позволяет сделать рулевое управление более «острым».
При креплении опоры к кузову необходимо правильно её сориентировать относительно направления движения автомобиля, руководствуясь стрелками на резиновом элементе.
Другие артикулы товара и его аналогов в каталогах: 21900290282110к.
ВАЗ 1117-1119, ВАЗ 2170, ВАЗ 2190, Калина 2, Датсун, Ларгус.
Как самостоятельно заменить опору стойки передней подвески на автомобиле семейства Лада Гранта.
С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.
Опорники на гранту какие лучше
Здравствуйте, читатель блога RtiIvaz.ru. Сегодня мы будем рассматривать опоры стойки передней подвески Лада Гранта СЭВИ эксперт от производителя ООО АТ-Холдинг. Для начала посмотрим схематическое изображение опоры стойки Гранта, чтобы увидеть где расположен этот рассматриваемый элемент:
РИС.1 Стойка передней подвески Гранта
1. Верхняя опора стойки. 2. Чашка пружины. 3. Шток амортизатора. 4. Пружина передней стойки. 5. Верхняя гайка крепления штока амортизатора. 6. Подшипник опорный. 7. Верхняя подушка под пружину. 8. Отбойник передней. 9. Защитный кожух. Как видно из рисунка 1. При помощи верхней опоры передняя амортизационная стойка крепится к кузову автомобиля. На этих опорах держится вес всей передней части автомобиля Гранта. И при этом они ещё должны обеспечить эффективную шумоизоляцию. Для этого в них встроены резиновые подушки.
Далее посмотри внутреннее строение опоры:
РИС.2. Внутреннее строение опоры
1. Резиновая подушка. 2. Шпильки крепления опоры к кузову. 3. Внутренняя металлическая втулка. 4. Опора подшипника. 5. Металлический корпус опоры. Как выглядит опора и упаковка изображено на рисунке ниже. На капоте автомобиля представлена опора СЭВИ эксперт для стойки Гранта от производителя ООО АТ-Холдинг:
РИС.3. Верхняя опора передней стойки Лада Гранта
Обычно внутренняя металлическая втулка (Рис.2. поз.3) расположена точно в центре опоры. А в Лада Гранта применяют опоры со смещённым центром. Причём они бывают двух видов:
Плюс опоры стойки от Лада Гранта в том, что смещён центр назад. Это хорошо тем, что стойка в таком случае стоит под углом и эффективнее гасит удары. Угол Кастера при этом увеличен, и рулевое управление лучше.
РИС.4. Наглядное изображение смещения
Угол кастера это угол, на который передняя стойка наклонена вдоль движения автомобиля. Кастер считается положительным, если стойка наклонена назад и отрицательным, когда стойка наклонена вперёд. Чем больше кастер, тем лучше управляемость автомобиля. Но слишком сильно увеличивать этот угол тоже нельзя. Поэтому и сделаны резиновые подушки с оптимальным смещением 6 мм и 12 мм.
Верхние опоры СЭВИ — Эксперт со смещением устанавливаются на автомобили Лада Гранта, а также их можно установить и на Лада Калина. Для Калины это хорошо тем, что увеличивает угол кастера. Впрочем для Калины есть один нюанс. Конструкция кузова Калины, а именно расположение отверстий для шпилек не позволяют установить опору стрелкой строго вперёд. На этом автомобиле подушки ставятся так, чтобы стрелка смотрела примерно на середину радиаторной решётки. Преимущество опор СЭВИ – Эксперт в следующем:
Кроме преимуществ, производитель опор СЭВИ эксперт ООО АТ-Холдинг передней стойки даёт гарантию до 2 лет.
Мне понравились опоры СЭВИ эксперт качеством изготовления и положительным отзывом на форумах владельцев автомобилей ваз 2190. И на 100 процентов на форумах отзыв об резиновых подушках СЭВИ эксперт только положительны!
Отечественным владельцам автомобилей довольно часто приходится принимать меры по осуществлению ремонта ходовой части Лада Гранта. Причинами, побуждающими к выполнению ремонтных процедур, являются все те же общеизвестные стуки, поскрипывания и прочие огорчающие факторы. «Только взялся за рычаги, как стойки дали о себе знать»! Это и немудрено, поскольку большинство отечественных дорог в качественном плане оставляют желать большего.
Ходовая часть Лада Гранта болезненно воспринимает ямы и прочие неровности, что постепенно сказывается на ее состоянии далеко не лучшим образом. Обвинять дороги — актуальная затея, но не совсем справедливая. Здесь нужно вспомнить о доблестных конструкторах «ВАЗ», которые осведомлены о состоянии дорог, но также продолжают разработки подвесок без учета возможности достаточного усиления конструкции. Ведь это не только положительно могло бы отразиться на общем ресурсе авто, но и склонить в сторону продуктов отечественной автомобильной индустрии большее число поклонников, и особенно владельцев Лада Гранта.
Сегодня пойдет речь о приемах, когда меняется опорный подшипник в популярной и практичной «ВАЗовской» модели Лада Гранта.
Интереса процессу добавляет тот факт, что это не простая замена опорного подшипника, а технология без демонтажа стойки.
Заменять следует только действительно пришедший в негодность опорный подшипник передней стойки. О методах проверки состояния данных элементов стойки читайте здесь.
Те владельцы, которые хотя бы однажды столкнулись с потребностью в замене опорных подшипников LADA Granta, будут с весомым чувством уверенности и визгом в возгласе доказывать необходимость снятия стойки при этой процедуре. Сам демонтаж стоек с пружинами, конечно, добавляет трудностей, связанных с потребностью в специальных приспособлениях, и отнимает, куда больший временной ресурс. Но лень заставляет человека обходить трудности и развивать прогресс, дабы облегчить себе участь.
На иллюстрациях приведенного фото-отчета подробно продемонстрирован процесс, как меняется опорный подшипник передней стойки без демонтажа стоек в машине LADA Granta.
Для работы потребуется запастись:
Пошаговая технология замены подшипника опоры без извлечения стойки
Подводим итог
Как мы убедились, чтобы была произведена замена опорного подшипника на автомобиле Лада Гранта совсем не обязательно прибегать к длительной процедуре со снятием стойки. Достаточно лишь включить воображение или отыскать в сети указанный в нашем материале «лайфхак» по замене обозначенной детали, что не предусматривает демонтаж амортизационной стойки. Данный подход позволит снизить влияние временного фактора на сам процесс и потребует значительно меньший набор инструментов.
Снятие амортизаторной стойки и ее разборка
Снимаем и разбираем амортизаторную стойку, когда необходима замена верхней опоры, подшипника, пружины, телескопической стойки.
Телескопическая стойка – неразборная и ремонту не подлежит.
Работу выполняем на смотровой канаве или эстакаде, но можно обойтись и ровной площадкой.
Существуют два варианта демонтажа амортизаторной стойки. Первый позволяет избежать последующей регулировки углов установки управляемых колес, второй способ – с меньшим объемом работ, но после него необходима регулировка углов установки управляемых колес. Телескопическую стойку заменяем по второму варианту.
В первом варианте стойку снимаем в сборе с поворотным кулаком, не ослабляя затяжки гаек верхнего (регулировочного) и нижнего болтов крепления стойки к поворотному кулаку. При этом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки (см. ниже).
Отсоединяем шаровую опору от поворотного кулака (см. «Снятие шаровой опоры»).
Вынимаем наружный ШРУС из ступицы колеса (см. «Снятие приводов передних колес»), а также снимаем направляющую колодок с суппортом и цилиндром (см. «Замена диска тормозного механизма переднего колеса»).
Подвязываем скобу к кронштейну шланга тормозного механизма, следя за тем, чтобы шланг не был натянут.
Если стойку предполагается разбирать…
…накидным ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6».
Головкой или ключом «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову…
…и снимаем амортизаторную стойку вместе с кулаком.
Для снятия амортизаторной стойки вторым способом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки. Для этого отворачиваем гайку крепления шарового пальца наконечника рулевой тяги.
Устанавливаем регулируемый упор под палец, поджимаем его и, нанося удары молотком по поворотному рычагу, выпрессовываем палец из рычага.
Накидным ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6», а головкой «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову (см. выше).
Выводим муфту тормозного шланга из держателя амортизаторной стойки.
Зубилом или краской помечаем расположение регулировочного болта относительно стойки.
При этом способе после сборки отклонение угла развала колеса от первоначального значения будет незначительным.
Головкой «на 19» отворачиваем гайку верхнего болта крепления стойки к поворотному кулаку, удерживая болт от проворачивания ключом «на 17».
Вынимаем из поворотного кулака верхний болт и эксцентриковую шайбу.
Головкой «на 19» отворачиваем гайку нижнего болта крепления стойки к поворотному кулаку, удерживая болт от проворачивания ключом «на 17».
Снимаем амортизаторную стойку…
…и опорную пластину верхней опоры.
При последующей сборке опорная пластина должна быть строго ориентирована стрелкой к передней части автомобиля, также как и стрелка на верхней опоре стойки.
Расположение стрелок на опорной пластине и верхней опоре.
Зажимаем стойку в тиски и устанавливаем две стяжки пружин диаметрально противоположно друг другу, так чтобы они зацепляли четыре витка пружины.
При работе со сжатой пружиной следует соблюдать особую осторожность.
Равномерно вращая винты стяжек, сжимаем пружину.
После того, как пружина перестанет давить на опорные чашки…
…ключом «на 22» отворачиваем гайку штока, удерживая шток от проворачивания шестигранником «на 6».
Отвернув гайку…
…снимаем ограничитель хода отбоя верхней опоры.
Снимаем верхнюю опору.
Снимаем подшипник c металлической втулкой.
Разъединяем металлическую втулку 1 и подшипник 2.
Снимаем резиновую прокладку пружины.
Снимаем пружину со стяжками.
Снимаем ограничитель хода сжатия верхней опоры.
Снимаем буфер хода сжатия передней подвески с защитным чехлом.
Если необходимо, разъединяем буфер хода сжатия и защитный чехол. Конструкция амортизаторной стойки такова, что шток амортизатора под действием разрежения несколько «уходит» в цилиндр, что не позволяет собрать узел. Поэтому перед сборкой полностью вытягиваем шток амортизатора…
…и фиксируем его в этом положении червячным хомутом, предварительно обмотав шток под хомутом ветошью, чтобы не повредить поверхность штока.
Собираем и устанавливаем амортизаторную стойку в обратной последовательности. При этом отбортовку защитного чехла вставляем в кольцевую канавку буфера хода сжатия.
Пружину устанавливаем так, чтобы нижний виток пружины упирался в выступ нижней опоры стойки.
После затяжки гайки штока амортизатора снимаем стяжки пружины и червячный хомут (показан стрелкой) с ветошью.
Головку регулировочного болта верхнего крепления поворотного кулака к амортизаторной стойке устанавливаем в прежнее положение по ранее нанесенным меткам.
После установки амортизаторной стойки углы установки колес отрегулируйте на СТО.
