чем открыть гербер файл с печатной платой

Использование бесплатной программы PCBWay Gerber Viewer для визуализации конструкции вашей печатной платы

PCBWay

Обычно нам хочется знать, как будет выглядеть разрабатываемая плата после изготовления. Профессиональные производители, скорее всего, имеют программные средства, необходимые для визуализации их проектов. Однако новички и любители вряд ли имеют доступ к таким программам и могут не знать об их функциях и о том, как их использовать.

Недавно PCBWay выпустила бесплатный онлайн-просмотрщик Gerber (Gerber Viewer) для визуализации файлов Gerber, созданных с помощью САПР печатных плат. Этот инструмент поддерживает формат Gerber RS-274X, являющийся отраслевым стандартом описания образов печатных плат. Он создаст изображения для каждого слоя, объединив их с изображениями верхней и нижней сторон платы. Помимо отображения внешнего вида печатной платы с учетом выбранного цвета паяльной маски, Gerber Viewer также выполняет различные этапы анализа. Это дает гарантию, что ваша конструкция не содержит каких-либо проектных ошибок, препятствующих ее правильному изготовлению.

Шаг 1. Загрузка файлов Gerber в Gerber Viewer

Рекомендуется перейти непосредственно на https://www.pcbway.com/project/OnlineGerberViewer.html и загрузить туда файлы, чтобы увидеть внешний вид всей вашей конструкции. Если вы используете файлы, полученные с помощью систем проектирования других компаний, PCBWay Gerber Viewer должен поддерживать их. Ссылки на руководства по использованию Gerber файлов от Altium, Eagle, Diptrace и KiCad приведены на странице Gerber Viewer.

Шаг 2. Просмотр печатных плат в Gerber Viewer на PCBWay

Этот рисунок показывает, как просмотреть ваши файлы в PCBWay Gerber Viewer. Просто кликните на этой странице кнопку «+ Add Gerber File (Uncompressed)» [«+ Добавить файл Gerber (без сжатия)»], чтобы загрузить свои файлы.

Шаг 3. Интерфейс пользователя с PCBWay Gerber Viewer

Gerber Viewer исключительно дружественен пользователю, поскольку предоставляет возможность выбора множества вариантов и установки множества настроек. Начинающий разработчик, которому еще не хватает знаний о слоях печатной платы, сможет понять назначение различных файлов Gerber. Разумеется, вам доступны различные цвета паяльной маски и шелкографии. Все это PCBWay Gerber Viewer покажет в фотографическом качестве, включая изображения верхней и нижней сторон. Одновременно PCBWay выполняет простую проверку соответствия печатной платы проектным нормам. Это дает вам возможность увидеть габариты платы, размеры отверстий и дорожек, а также зазоры между различными объектами печатной платы, например, между дорожками и контактными площадками.

Шаг 4. Просмотр верхнего и нижнего слоев печатной платы

На этой фотографии показаны верхняя и нижняя стороны печатной платы. Настройки каждого слоя вы можете изменить.

Программа предоставляет вам множество удивительных возможностей. Чтобы убедиться в этом, просто загрузите свой Gerber файл в PCBWay Gerber Viewer.

PCBWay также предоставляет первоклассный сервис изготовления гибких плат и монтажа компонентов. Мы предлагаем всем профессионалам, производителям, разработчикам, новичкам и любителям попробовать воспользоваться нашими услугами и получить удовольствие от их качества!

Перевод: AlexAAN по заказу РадиоЛоцман

Источник

ZofzPCB 3D Gerber Viewer

Маленькое по размеру, но удобное в использовании приложение, созданное для чтения файлов форматов Gerber и Excellon и отображения печатных плат в 3D.

Главная особенность программного обеспечения ZofzPCB – загрузка информации из указанных пользователем файлов Gerber и Excellon и трехмерная красочная визуализация печатных плат с возможностью проведения их полного и скрупулезного исследования под любым углом – как снаружи, так и изнутри.

Программа ZofzPCB 3D Gerber Viewer не имеет возможностей редактирования или изменения печатных плат, зато она подробно показывает все слои, лежащие в третьем измерении (один под другим), позволяет включать/отключать слои в стеке, перемещать, вращать, приближать/удалять, центрировать виртуальную камеру, исследовать печатные платы изнутри. Функция автопилота c настраиваемыми параметрами speed и roll, позволяет совершить обзорный полет вокруг и сквозь представленную плату. В основные возможности приложения входит: настройка слоев (порядок их отображения, толщина, диэлектрическая проницаемость и т.д.), задание уровня сэмплинга элементов печатной платы (без сэмплинга, 2-, 4-, 8-samp.), меню редактирования цветов (включающее несколько цветовых пресетов), настройка параметров обработки и просчета изображений. Среди остальных функций данного ПО следует отметить наличие простого файлового менеджера, регулирование контрастности и яркости, выбор полноэкранного или оконного режима просмотра, задание степени прозрачности внутренних слоев, включение каркасного режима (уменьшающего количество полигонов), измерение расстояний между выбранными объектами платы (отверстиями, площадками, краями и т.д.), сохранение выполненных изменений. Кроме того имеется встроенный модуль, позволяющий сформировать и отправить автору софта сообщение об ошибках и багах.

Несмотря на то, что подобные возможности уже давно есть во многих современных САПР, данная программа может быть использована при проведении презентаций, демонстраций и выставок, подходит для окончательного визуального анализа дизайна проекта, дает ясную информацию о том, что происходит внутри самой печатной платы.

Первый вариант программы ZofzPCB появился в 2012 году. С тех пор регулярно выходят новые версии, учитывающие пожелания пользователей и исправляющие выявленные баги. Автором данного софта является программист, конструктор и изобретатель Rafal Powierski. О нем известно лишь то, что он окончил Политехнический университет в Познани (Польша) и сейчас проживает в городе Кельне (Германия).

Программное обеспечение ZofzPCB распространяется абсолютно свободно. Размер инсталляционного пакета составляет

3.5 МБ, в нем отсутствует какая-либо справочная информация или руководства для пользователей.

Рассматриваемое приложение предлагается только на английском языке, русификатора к нему нет.

Программа ZofzPCB 3D Gerber Viewer разработана для использования в операционных системах компании Microsoft. Поддерживаются 32-битные версии Windows XP и Windows 7.

Распространение программы: бесплатная.

Источник

Импорт файлов Gerber

Sprint-Layout теперь способен просматривать файлы формата Gerber, преобразуя данные этих файлов в отображение на экране в виде платы.

Допускается просмотр формата Extended-Gerber-Format (RS274-X). Более ранние форматы Gerber, включающие файлы апертур, не поддерживаются.

В то время как при экспорте в формат Gerber элементы передачи точно соответствуют элементам платы, обратный процесс не всегда таков. Это происходит потому, что импортируемый файл Gerber в этой программе воспроизводит только оптическую копию платы. Разницы между полигоном и проводником уже не существует. Каждое приложение создает файл Gerber по своим алгоритмам. Тем не менее, Sprint-Layout старается воспроизвести файл с оптимальным результатом

При этом откроется диалоговое окно:

Gerber (RS274-X)

В этом поле выбираются файлы для соответствующих слоев.

Как только выделяется файл в диалоговом окне открытия (еще до нажатия кнопки Открыть), он будет преобразован просмотрщиком и появится в окне просмотра. Если диалог открытия файла перекрывает предварительный просмотр, следует передвинуть его до уровня, при котором просмотр доступен. Эта способность программы очень полезна, т.к.некоторые файлы Gerber имеют весьма загадочные имена, по которым невозможно определить сожержание файла. Если файл Gerber не создан в требуемом формате, окно просмотра остается перечеркнутым диагональными линиями. Если все же нажать кнопку Открыть, имя файла выделится серым цветом, указывая этим на недопустимый формат.

Сверловка (Excellon)

В этом поле делается выбор файла сверловки. Этот файл должен быть в формате Excellon.

Файл сверловки весьма важен, т.к. Sprint-Layout определяет координаты отверстий только по этому файлу.

Так же как файлы Gerber, в окне просмотра будет появляться и файл сверловки при его выделении в окне открытия файла. У файла сверловки есть некоторые дополнительные параметры (касающиеся формата чисел), которые должны быть установлены. Sprint-Layout настроен на автоматическое распознаваеме формата чисел файла сверловки, но это не всегда может быть использовано. В этом поле можно произвести требуемые изменения для числового формата. Если формат чисел файла сверловки неизвестен, возможным становится только экспериментальный подбор. В окне предварительного просмотра всегда отображается результат вносимых изменений, по которому можно судить о правильности выбора.

Формат поля

Здесь определяется вариант размеров рабочего поля. При создании новой платы, ее размер будет определяться импортируемым файлом. При использовании текущей, импотр будет произведен в нее.

Автоматически создавать переходные отверстия

При активизации этой функции Sprint-Layout пытается автоматически распознать ПО. Если результат сомнителен, эту функцию следует отключить.

Оптимизировать проводники

При активизации этой функции Sprint-Layout пытается автоматически распознать линии проводников и соединить комбинации сегментов одного проводника в единое целое.

Создание платы

При нажатии на кнопку Импорт. создается новая плата, состоящая из импортированных слоев

Источник

Экспорт gerber файлов.

В жизни любого радиолюбителя настает момент, когда он решается отдать свою плату на производство, и что бы облегчить этот момент, я решился написать эту статью. Потому как когда я это делал, информации много конкретики мало, задать вопрос не кому… А желание что бы с первого раза все получилось большое, а чувство что накосячил не покидает до того момента пока не получишь готовый результат.
На этом закончим отступление, и перейдем к конкретному случаю, на примере программы dip trace, и платы ckps о котором в блоге была запись…

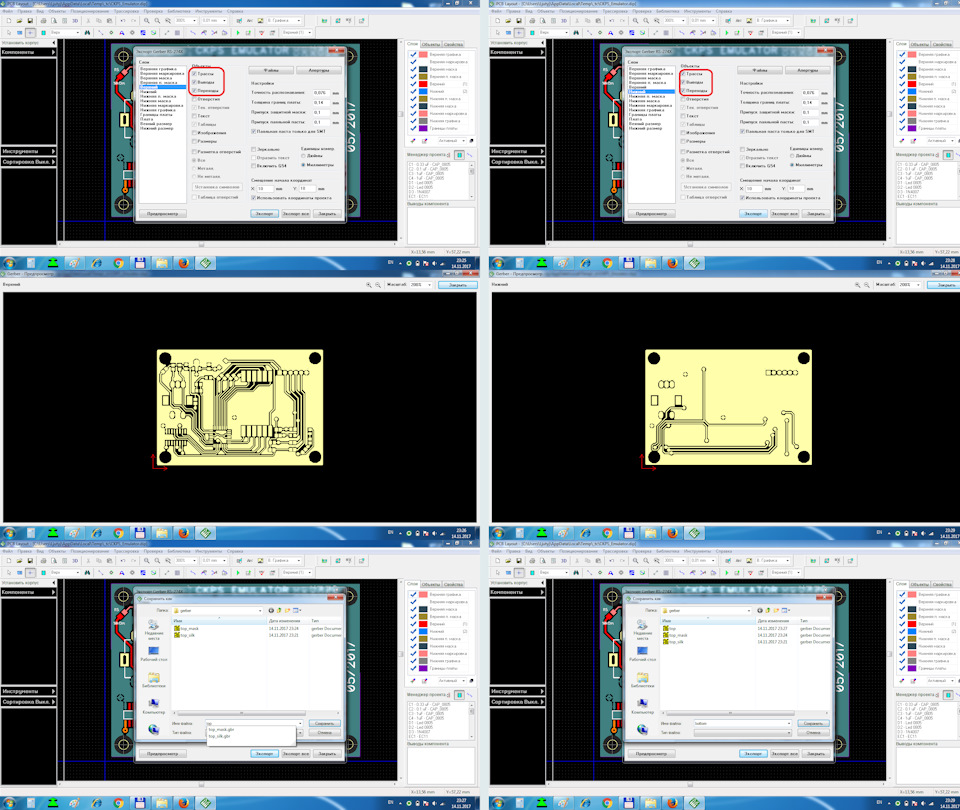

Выбираем верхнею маркировку : Жмем предпросмотр. Появится окно с верхней маркировкой. По ней будет изготовлен шаблон для нанесения краски, если все нас устраивает жмем экспорт, и даем ему название top_silk, названия давать лучше на английском языке, так как он для общения с иностранными гражданами является универсальным.

Затем таким же образом экспортируем слой верхней маски : Здесь необходимо поставить галочки напротив Переходы и Тех. отверстия. Для того что бы не закатали под маску переходы и тех-отверстия. Если они не нужны, то галочки можно снять. Название ему даем top_mask.

Потом выбираем Верхний, Здесь отмечаем Трассы, Выводы и Переходы. И жмем предпросмотр. Экспортируем под названием Top.
По аналогии делаем Нижний. Называем Bottom.

Сохраняем нижнею маску, по аналогии верхней.

И предпоследний шаг, это граница платы. Экспортируем под именем Border.

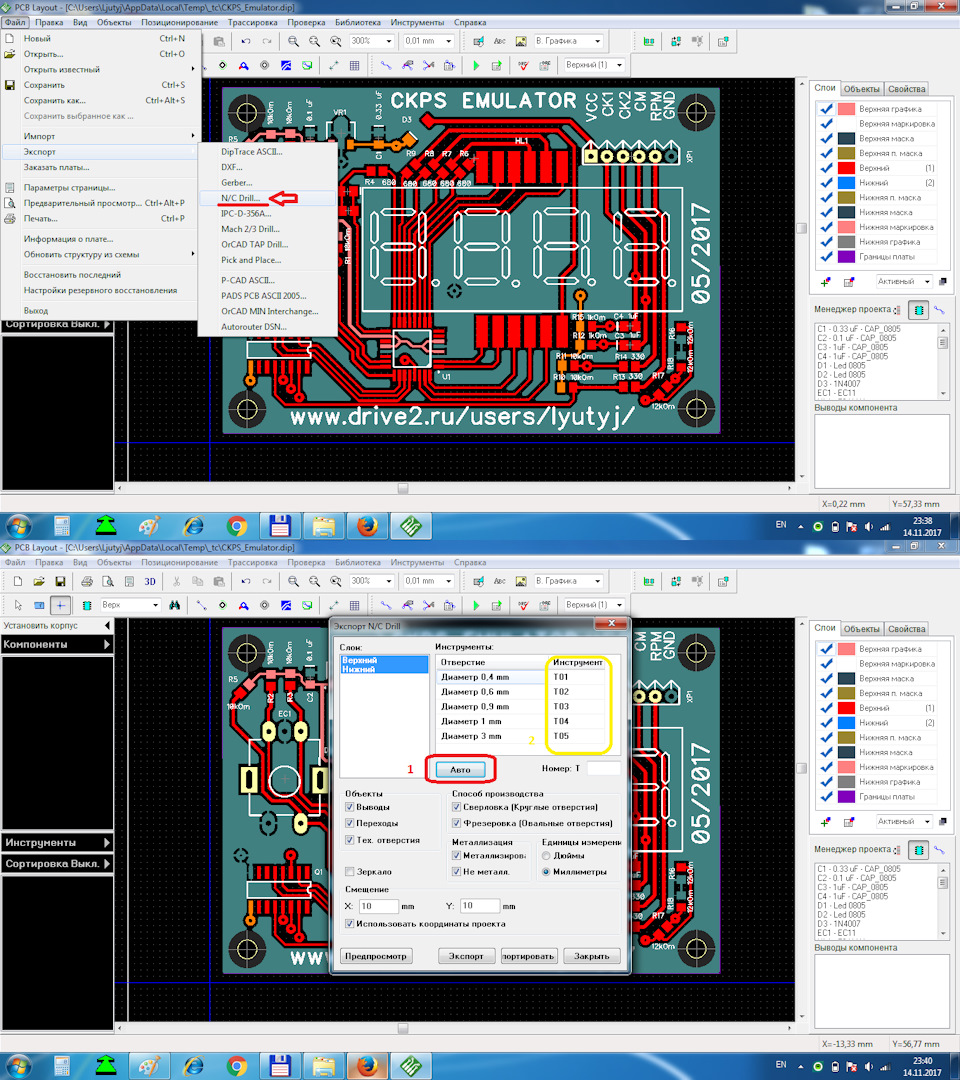

Теперь нам остается экспортировать наши Отверстия.
Здесь должны быть выделены Верхний и Нижние слои, и нажать кнопку Авто. Что в свою очередь заполнит имена инструмента.

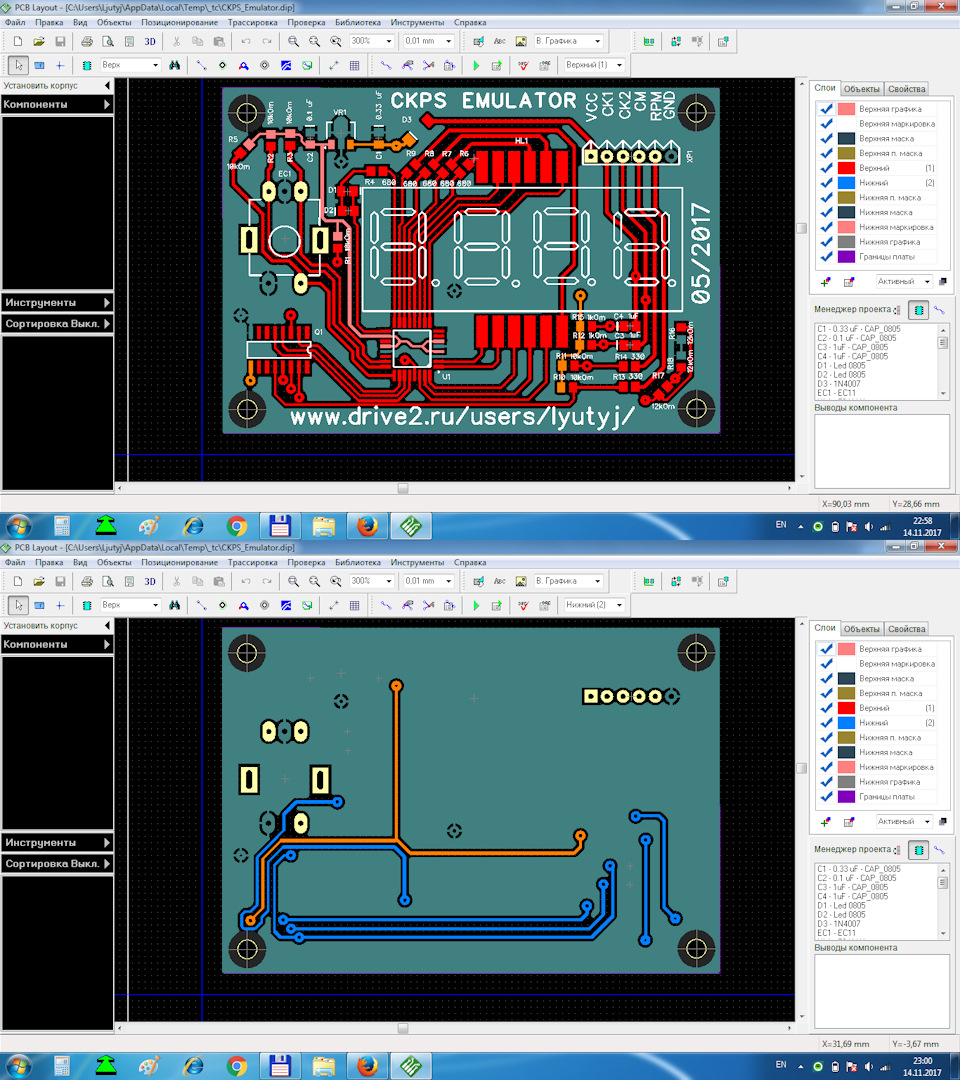

После смотрим что получилось, в программе GerbMagic (будет в видео ролике).

Прошу отнестись с пониманием, снимал на телефон, волновался, спотыкался и шипилявил.

Если все прошло успешно, то плату можно отправить на производство.
При создании записи опирался на эту статью.

Источник
