Какие отвертки нужны для разборки PS4 и Dualshock?

Приветствую любителей чинить всё своими руками! Если вам понадобилось разобрать свою приставку или геймпад, то в инструкциях к ним будет сказано, что вам нужна будет особая отвертка для PS4.

Что это за волшебная отверточка, чем она отличается от других, и где можно купить, я подробно расскажу в этой новости.

Инструменты для разбора PS4

Для разбора Slim и Pro понадобятся одни и те же инструменты. Их список скромен:

Вот про последнюю скажу немного больше слов. Только она подходит для того, чтобы раскрутить большинство болтиков и винтиков в приставке. Обычные шестигранники не подойдут.

Если первый инструмент продаётся в любом магазине 1000 мелочей, то последний будет сложно найти.

В принципе, если запаритесь, то искать нужно не в магазинах для ремонта, а там, где продают электронную технику. Похожий набор со всеми нужными отверточками продаётся всего лишь за 200 рублей с небольшим.

Инструменты для разборки геймпада

Что касается джойстика, то для него нужен немного другой набор отверток. Без крестовой Н0 вам не обойтись. Ей откручиваются все болты на геймпаде.

Также вам понадобится специальная лопатка-отщелкиватель. Она позволит аккуратно расщелкнуть корпус, не поцарапав его.

Но если такого инструмента у вас нет, то будет достаточно чего-то вроде пилочки для ногтей или другого похожего предмета с тонким стержнем.

Такая лопатка впрочем может быть внутри набора с отвертками для PS4.

Дополнительные советы

Если сомневаетесь, что можете сами разобрать приставку или дуалшок, то лучше доверьте это дело профессионалам. У них все эти инструменты есть.

Возможно, новая термопаста и набор нужных отверточек выйдет дешевле, чем услуга.

Но можете ли вы быть уверены, что всё сделаете верно? А при разборе приставки теряется гарантия на неё.

Обычной отверткой поработать не получится, потому что форма у torx уникальная. Хотя некоторые лайфхакеры пробовали ломать шлицы у болтов, дабы раскрутить всё обычной крестовой.

Если не жалко времени, сил и денег, то можете попробовать. Но я бы не стал.

Надеюсь, моя информация о том, какая нужна отвертка для PS4, пригодилась, вам стало ясно, как она выглядит и чем отличается от других.

Я готов делиться с вами дальше полезными лайфхаками, что касаются игровой консоли, если подпишитесь на рассылку и поделитесь новостью в соцсетях.

Это был канал Playstated, рад был вас на нём видеть! До скорых встреч!

Источник

Как разобрать и почистить PS4 в домашних условиях

В интернете встречаются сотни рассказов о сгоревших PS4. Чаще всего портится материнская плата или процессор, установленный на ней. Почему так происходит, и как это предотвратить, читайте в нашей статье.

Часто ли ломается PS4

Чем активнее вы играете на приставке, тем больше работает система охлаждения. Кулер, как и любая другая механическая деталь, имеет свойство изнашиваться.

В наших мастерских производится ремонт PlayStation 4. Вы можете смело довериться многолетнему опыту наших специалистов. Звоните и записывайтесь!

Чтобы система охлаждения пришла в негодность, нужно наиграть внушительное количество часов, при этом совсем не выключая приставку. Поэтому, если вы не играете по 20-30 часов подряд, бояться нечего. Стандартная система охлаждения PS4 спокойно справляется с 8-9-часовыми игровыми сессиями.

Главная причина перегревов – пыль. Она собирается и прессуется внутри радиаторов, препятствуя нормальной циркуляции воздуха и выводу тепла.

Перед покупкой обязательно проверяйте б/у PlayStation 4. Послушайте, не громко ли она работает, проверьте все кнопки на геймпаде, поиграйте 15-20 минут и следите, как себя ведет консоль. Если продавец заинтересован в честной продаже, он не откажет вам в проверке.

Покупать PS4 с рук без проверки категорически не рекомендуется.

Как разобрать и почистить PS4

Пользователь должен делать все, что в его силах, чтобы предотвратить поломку. Для этого достаточно раз в 5-7 месяцев делать полную чистку системы и замену термопасты.

Эта статья написана исключительно для ознакомления. Если вы не уверены, что сможете самостоятельно разобрать PlayStation 4, а затем правильно собрать ее снова, обратитесь в мастерскую. Чистка в мастерской в среднем занимает не больше 2-х часов.

Разборка PS4 начинается с подготовки рабочего места и необходимых инструментов.

Уберите все лишнее со стола и приготовьте:

Итак, как разобрать PS4:

1. Переверните PS4 на верхнюю крышку. Возьмите пинцет и аккуратно снимите 4 наклейки на задней панели корпуса. Теперь у вас есть доступ к 4-м винтам 9мм TR9 Torx, которые нужно открутить.

Как только вы удалите наклейку, официальная гарантия будет аннулирована. Если ваша PlayStation 4 находится на гарантии, лучше повремените с самостоятельной разборкой и обратитесь в сервис.

2. Поднимите заднюю крышку и отложите ее в сторону. Переходим к блоку питания: выкрутите 3 винта TR9 и 2 болтика Phillips #1.

Теперь блок питания можно вынуть, но делать это нужно очень аккуратно, чтобы не повредить разъем на материнской плате. Чтобы этого не произошло, аккуратно приподнимите пальцем с одной стороны, а затем немного поднимите с другого края. Аккуратно сдвиньте блок в сторону так, чтобы не было натяжения проводков.

Извлеките разъем из блока питания. Возьмитесь пальцами ближе к блоку и, немного расшатывая разъем, отключите его.

Вы также можете отсоединить разъем от материнской платы. Для этого понадобится пинцет (см. фото).

3. Извлеките шлейф Blue-Ray привода. Нажмите на металлическую пластину держателя и потяните шлейф. Все это делается без особых усилий, аккуратно и бережно.

Если не нажать на фиксатор, можно порвать шлейф.

Далее отключите разъем питания привода на материнской плате, так же, как это было с блоком питания.

4. Извлеките Wi-Fi кабель из материнской платы так, как это показано на картинке.

5. Раскрутите оставшиеся винты.

6. Снимите антенну Wi-Fi.

7. Теперь можно вынуть оптический привод из корпуса и отложить его в сторону.

8. Переверните консоль и снимите верхнюю панель. Сначала отстегните передние клипсы, а затем проделайте то же самое с другой стороны.

9. Раскрутите болты. Красным цветом отмечены 9мм TR9, а желтым — Phillips #1. Теперь можно вынуть жесткий диск из лотка.

10. Поднимите вторую часть верхней панели. Раскрутите 12 болтов.

11. Теперь нужно снять опорный металлический кронштейн. Поочередно послабляйте болты, чтобы не повредить пластинку. Она поджимает центральный процессор к радиатору.

Обратите внимание. Когда будете собирать приставку, установите пластинку так, как она стояла изначально (дужки должны быть приподняты вверх). Если вы прикрутите ее вверх ногами, приставка будет сильно шуметь, а также излишне будет греться чип процессора.

12. Поднимите металлическую защиту и приступайте к чистке.

Как чистить PS4 от пыли

Используйте медицинский спирт для работы с поверхностью деталей. Им нужно немного смочить ватный диск и очень аккуратно (без лишних усилий) протереть материнскую плату и все загрязненные участки.

Спирт быстро высыхает и не оставляет лишних следов и разводов. Ватный диск не расслаивается и не оставляет волокон. Чтобы не повредить схему PS4, нужно использовать эти «инструменты».

Как поменять термопасту на PS4

Процедура замены теплопроводной пасты не отличается особой сложностью. Достаточно внимательно следовать инструкции.

В наших мастерских производится ремонт PlayStation 4. Вы можете смело довериться многолетнему опыту наших специалистов. Звоните и записывайтесь!

Источник

Как разобрать PS4 для чистки и замены термопасты

ВАЖНО. Не нужно вскрывать пломбы и разбирать PS4 если она на гарантии.

Это пошаговая инструкция разборки ps4 для чистки и замены термопасты.

Какие инструменты необходимы для разборки PS4:

На задней стороне PS4 снимаем пломбы (на фото пломб нет, так как это не первое вскрытие данной консоли), под пломбами 4 винта Torx T8, которые нужно открутить.

Снимаем нижнюю крышку консоли PS4, поднимая вверх с задней части консоли.

Откручиваем три винта Torx T8 и два винта PH1.

Переворачиваем PS4 на бок и отключаем разъем блока питания с помощью пинцета.

Извлекаем блок питания из корпуса PS4 поднимая его вверх.

Отсоединяем шлейф Blue-Ray привода от платы PS4, для этого прижмите пластинку на разъеме и потяните шлейф.

Отключаем разъем блока питания и разъем питания привода поднимая его вверх.

Отключаем WiFi антенну от платы поднимая вверх.

Переворачиваем PS4 и откручиваем два винта Torx T8.

Снимаем крышку корпуса с лицевой стороны.

Откручиваем 12 винтов Torx T8 и 2 винта PH1.

Отключаем разъем вентилятора от платы поднимая вверх.

Снимаем железную панель.

Важно. Не потеряйте термопрокладки, их 8 шт на этой стороне.

Аккуратно снимаем плату PS4 поднимая ее вверх.

На этой стороне еще 8 шт термопрокладок, не потеряйте их.

С помощью ватных палочек вытираем термопасту с железной панели и с процессора PS4.

Если старая термопаста сильно засохла, используйте для очистки ватную палочку смоченую в спирте.

Откручиваем 3 винта PH1 на железной панели.

Поднимаем железную панель вверх, переворачиваем и с помощью кисти убираем скопившуюся пыль с радиатора.

Откручиваем два винта PH1 чтобы снять вентилятор.

С помощью кисти очищаем лопасти вентилятора от пыли.

Наносим небольшое количество термопасты на поверхность процессора и пластиковой картой распределяем ровным и тонким слоем.

Источник

Разборка PS4 Pro чистка от пыли и замена термопасты

В этой инструкции разбирается PS4 Pro модель CUH-7216b и её аналог CUH-7208b. Другие более ранние модели, такие как CUH-7015B, CUH-7108B, CUH-7115B, CUH-7116B имеют небольшие различия в разборке, но эти различия не критические.

Чтобы узнать какая ваша модель PS4 Pro, переверните игровую консоль и на заднем торце корпуса, в углублении, будет указана ваша ревизия консоли.

Какие понадобятся инструменты для разборки PS4 Pro:

Все необходимые инструменты вы можете приобрести у нас на сайте.

Видео инструкция как разобрать PS4 Pro

Фото инструкция как разобрать PS4 Pro

Начнем разборку с удаления жесткого диска.

На задней стороне корпуса игровой приставки снимите пластиковую панельку жесткого диска. Возьмите крестовую отвертку, открутите винт и достаньте корзину с жестким диском.

Далее удаляем гарантийную пломбу и рядом находящуюся черную пленку. Под гарантийной пломбой расположен винт, который необходимо будет открутить.

PS4 Pro модели CUH-7216b и CUH-7208b под черной пленкой только защелка, на ранних моделях PS4 Pro будут винты где отмечено синим.

Теперь переходим к самому тяжелому этапу разборки, нужно будет снять крышку консоли. Возьмите кончиками пальцев за углы и потяните вверх до характерных щелчков. На новой консоли, которая будет разбираться впервые это будет не легко сделать, потому что защелки достаточно жесткие.

Чтобы снять блок питания PS4 Pro открутите именно эти 2 винта.

Переворачиваем игровую консоль и переходим к снятию второй крышки. Возьмите корпус кончиками пальцев где обозначен логотип PS4 и тяните вверх.

Далее переходим к второму углу с логотипом SONY и таким же способом отщелкиваем крышку игровой приставки.

Берем отвертку Torx T8, откручиваем 4 винта и снимаем железную панель.

Теперь можно извлечь блок питания из корпуса PS4 Pro. Поднимаем блок питания вверх, переворачиваем и отключаем шлейф от материнской платы.

Кстати по парт-номеру блока питания можно подобрать совместимый блок питания ps4 pro для вашей игровой консоли.

Переворачиваем игровую приставку и отключаем все шлейфы от материнской платы.

Отмеченные винты откручиваем отверткой Torx T8

Эти отмеченные винты откручиваем с помощью Phillips 1

Как только сняли железную крышку, на обратной стороне проверьте все термопрокладки, очень важно, чтобы ни одна из них не потерялась.

Открутите 2 винта и снимите железную панель.

Теперь можно снять материнскую плату игровой консоли.

С помощью салфетки удалите старую термопасту с поверхности процессора и системы охлаждения.

ВАЖНО! Если термопаста сильно засохла и не получается просто удалить салфеткой, используйте медицинский спирт для удаления, но, ни в коем случае не используйте какие-либо одеколонные средства имеющие различные химические составляющие!

Переходим к чистке вентилятора и радиатора, для этого откручиваем 2 винта и снимаем железную панель.

Теперь, когда у вас есть полный доступ к радиатору чистим его от пыли с обеих сторон.

Откручиваем 2 винта на вентиляторе.

Достаем из корпуса вентилятор, переворачиваем и чистим лопасти вентилятора от пыли.

К слову, если ваш вентилятор сильно гудит и у вас есть подозрения что именно в вентиляторе причина перегрева PS4 Pro, по этому номеру можно купить совместимый для замены вентилятор в вашей ревизии PS4 Pro.

После того как почистили вентилятор от пыли, устанавливаем его обратно, а также устанавливаем железную панель с радиатором и переходим к нанесению термопасты. Устанавливая железную панель с радиатором, проверьте чтобы все антенны оставались сверху панели.

Возьмите термопасту и нанести на поверхность кристалла процессора. Я использую термопасту Noctua NT-H1, но также могу рекомендовать термопасту GD900.

Распределите ровным слоем термопасту по всей поверхности кристалла процессора.

Перед установкой материнской платы убедитесь, что все термопрокладки на своих местах.

Процесс обратной сборки вы можете посмотреть по видео инструкции в начале этой странице или по следующим шагам перечисленным ниже:

Все, теперь ваша PS4 Pro собрана и с чистыми легкими готова сутками на пролет работать без перегрева. Кстати если вам нужно разобрать и почистить геймпад от PS4 Pro, ссылку я оставлю тут.

Источник

Разборка PS4

Пошаговая фото инструкция по разборке игровой консоли PlayStation 4 первой модели, так называемой FAT ревизии, которая включает в себя следующие модели ps4: CUH-1001A, CUH-1003A, CUH-1100A, CUH-1115A, CUH-1116A, CUH-1208, CUH-1215A, CUH-1215B.

Серийный номер и номер модели PS4 можно найти на корпусе игровой системы, а также на коробке с которой поставлялась консоль.

В конце странице есть видео инструкция как собрать PS4 после разборки.

Какие отвертки нужны для разборки PS4:

Все необходимые инструменты вы можете приобрести у нас на сайте.

В этой пошаговой инструкции мы произведем разборку ps4 для чистки и замены термопасты, но в процессе также раскрыты все этапы для замены комплектующих, к примеру, как снять жесткий диск, блок питания или вентилятор. Если в процессе разборки будет не понятно, как выполнить какой-либо этап, вы можете посмотреть пошаговую видео инструкцию ниже.

Как разобрать PS4

Начнем разборку с снятия жесткого диска, для этого на лицевой стороне корпуса игровой консоли снимаем верхнюю глянцевую панель корпуса. Снимается она легко, просто тяните вверх до раскрытия зажимов.

Откручиваем один болтик который фиксирует корзину жесткого диска.

Теперь извлекаем жесткий диск.

На задней боковой стороне корпуса PS4, где расположены порты подключения, снимаем гарантийные пломбы, под ними расположены винтики, которые нам нужно будет открутить. Так же снимаем другие две наклейки по углам корпуса приставки.

Теперь открутим 4 винтика, и для этого будем использовать шестигранную отвертку Torx T8.

Далее, снимаем крышку корпуса консоли PS4, начинаем раскрывать корпус с той же стороны где откручивали болтики. Раскрываем с одной стороны и с другой, после, просто поднимаем крышку вверх.

На обратной стороне крышки может находиться пыль, с помощью обычной кисточки или салфеток убираем пыль.

Переходим к снятию блока питания консоли. Сначала откручиваем три винтика Torx T8. Остальные два винта откручиваем с помощью крестовой отвертки Philips PH0 или PH1.

Теперь переворачиваем игровую консоль и отключаем шлейф который подключен к блоку питания. Шлейф зафиксирован достаточно туго и, если у вас не получается легко отсоединить шлейф, используйте в помощь пинцет.

Далее, извлекаем блок питания из корпуса консоли PS4 поднимая его вверх. Если внутри вашего блока питания скопилось много пыли, конечно же лучше убрать эту пыль, для этого откручиваете два винтика на корпусе блока питания и раскрываете корпус для чистки.

Отсоединяем шлейф Blue-Ray привода от материнской платы PS4, для этого прижмите пинцетом на железную пластинку на разъеме и потяните шлейф в сторону. При нажатии на эту пластинку, раскрываются зажимы в разъеме, и только таким образом вы безопасно извлечете шлейф.

Далее, отключаем разъем питания привода, поднимая его вверх. И отключаем WiFi антенну от материнской платы.

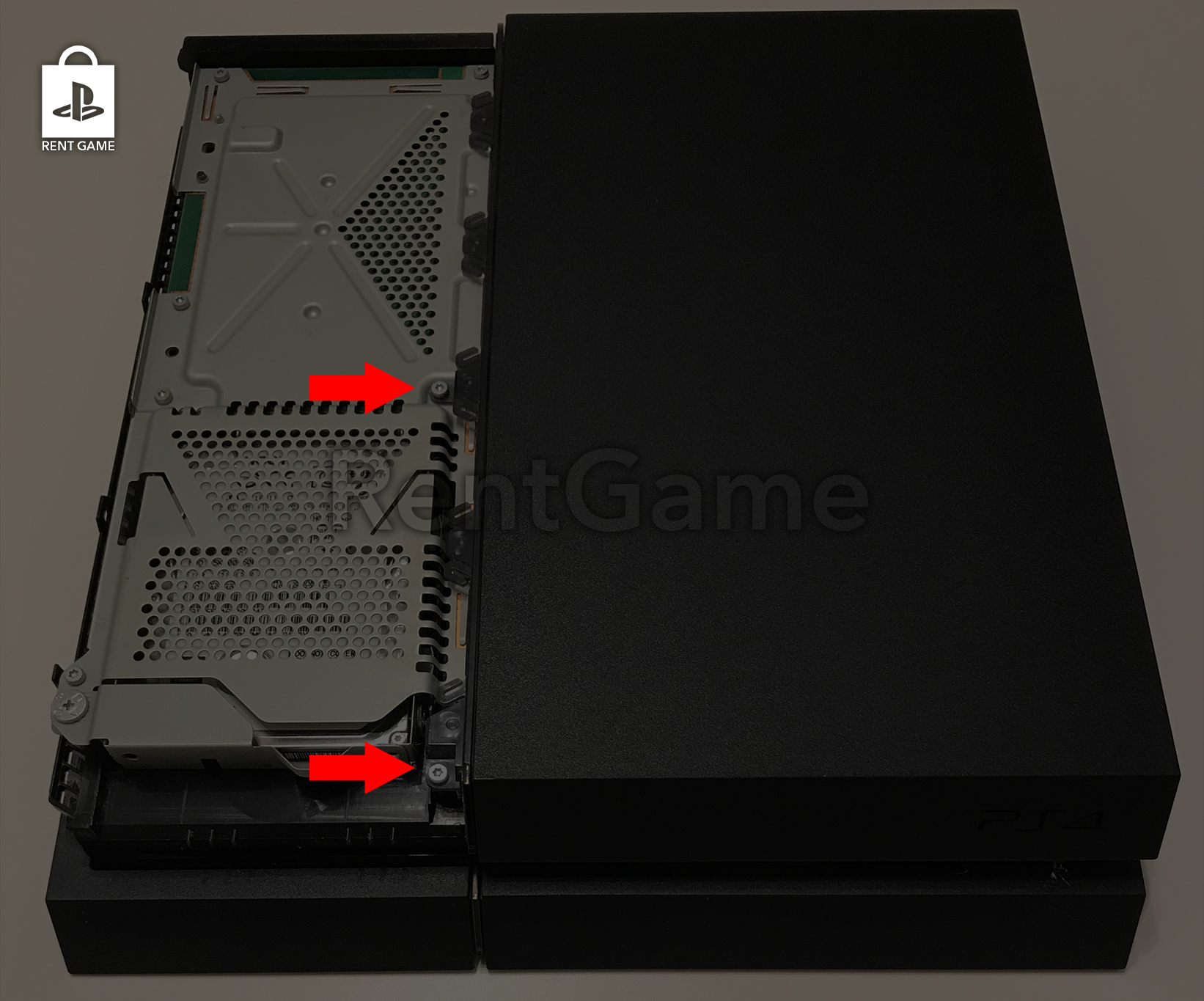

Переворачиваем игровую консоль, берем Torx T8 и откручиваем два винтика которые держат нижнюю пластиковую крышку корпуса.

Теперь снимаем нижнюю крышку корпуса, лучше всего раскрывать корпус с лицевой стороны консоли. Расщелкиваете крышку с одного края и после с другого, теперь, когда пазы раскрыты, поднимаете крышку вверх.

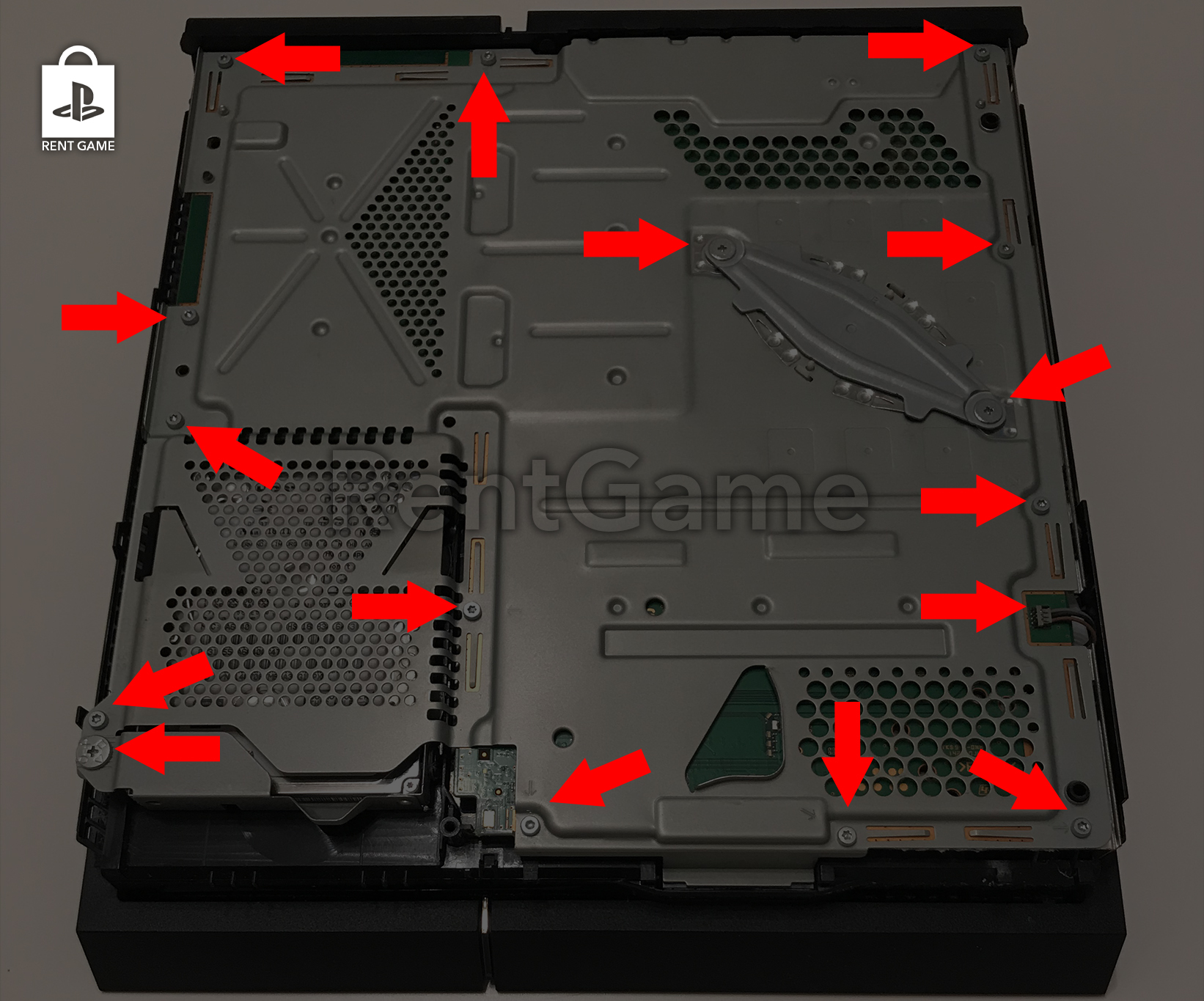

Откручиваем 12 винтиков Torx T8 и 2 винтика с помощью крестовой отвертки. А также отключаем шлейф вентилятора от материнской платы. Обратите внимание что шлейф отключается поднятием вверх.

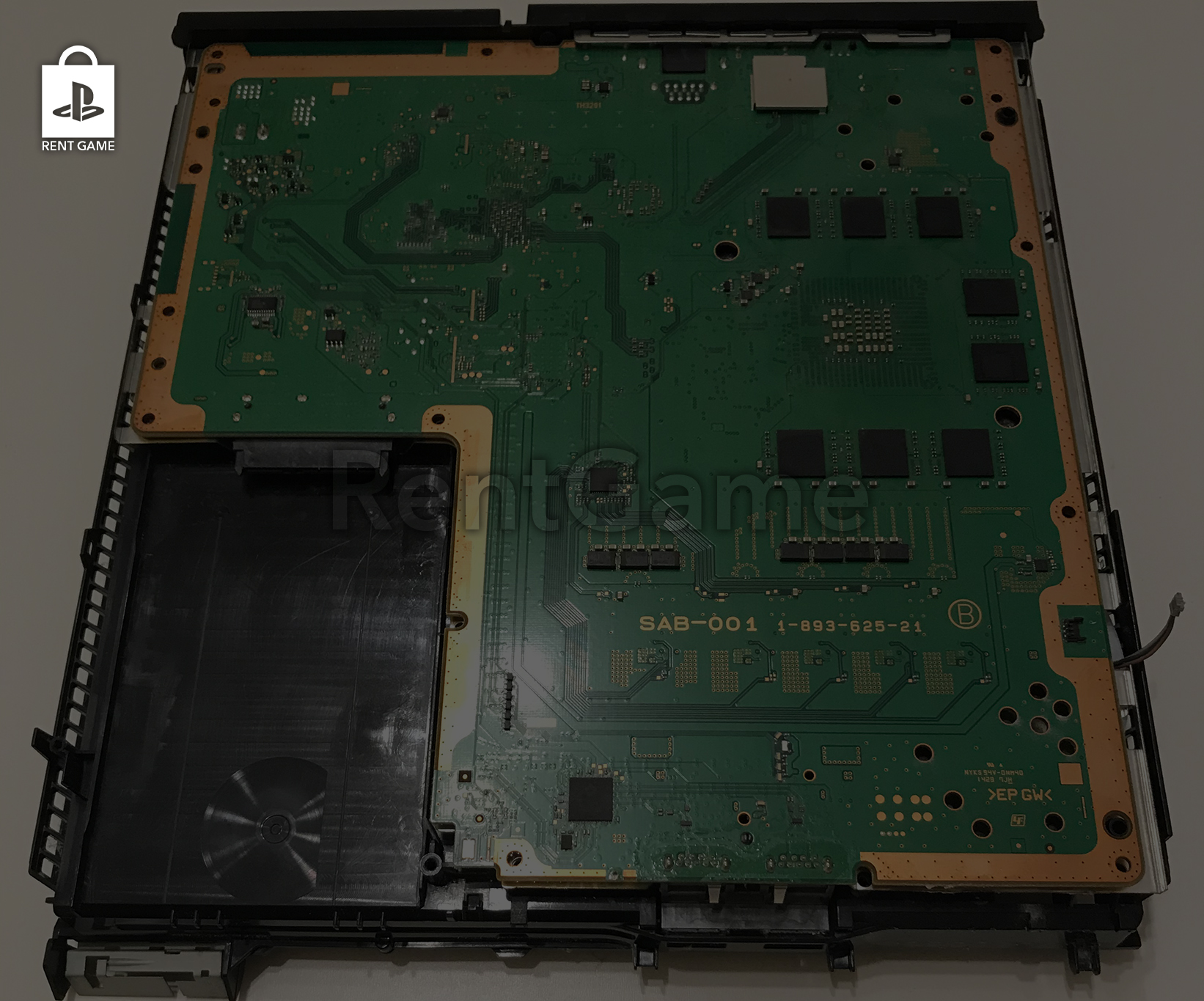

Далее, снимаем железную панель. Теперь обратите внимание на термопрокладки, очень важно при снятии панели их не потерять, потому как эти прокладки передают тепловыделение видеопамяти на железную панель.

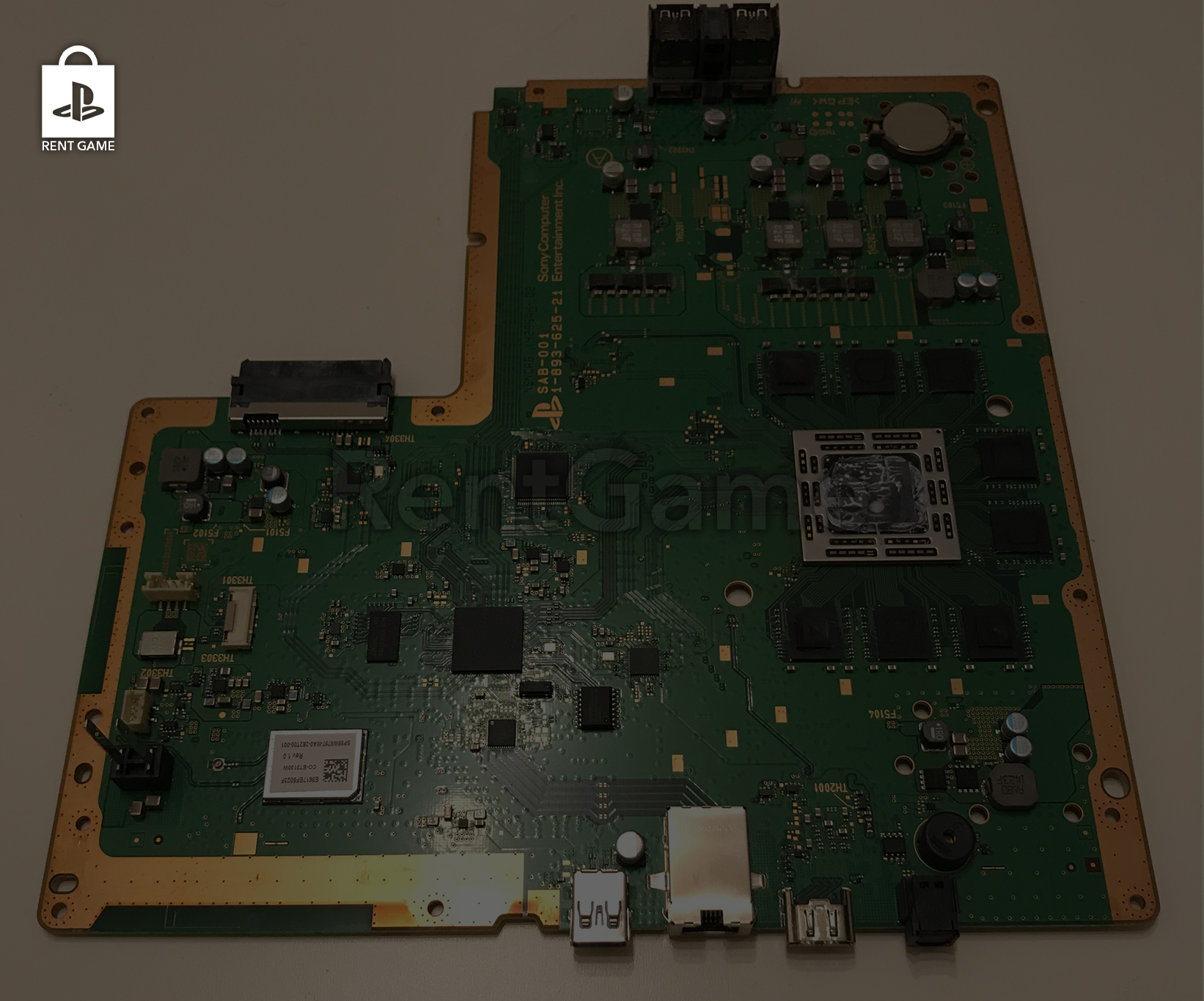

Аккуратно снимаем материнскую плату PS4 поднимая ее вверх. Так же обратите внимание на наличие термопрокладок и на этой стороне платы, будьте внимательны и не потеряйте их если они отпадут.

Теперь с помощью салфетки или ватной палочки, вытираем старую термопасту с железной панели и с видео процессора на материнской плате PS4.

Важно: если у вас сильно засохла старая термопаста, не используйте железные предметы для ее оттирания, в таком случае используйте медицинский спирт и ватную палочку.

Теперь берем термопасту и наносим небольшое количество термопасты на поверхность процессора. Берем пластиковую карту, либо зубочистку, и распределяем ровным слоем термопасту по всей поверхности видеопроцессора. Растираем термопасту пластиковым или деревянным предметом, не железным, это важно.

С нанесением термопасты закончили, теперь перейдем к чистке системы охлаждения от пыли.

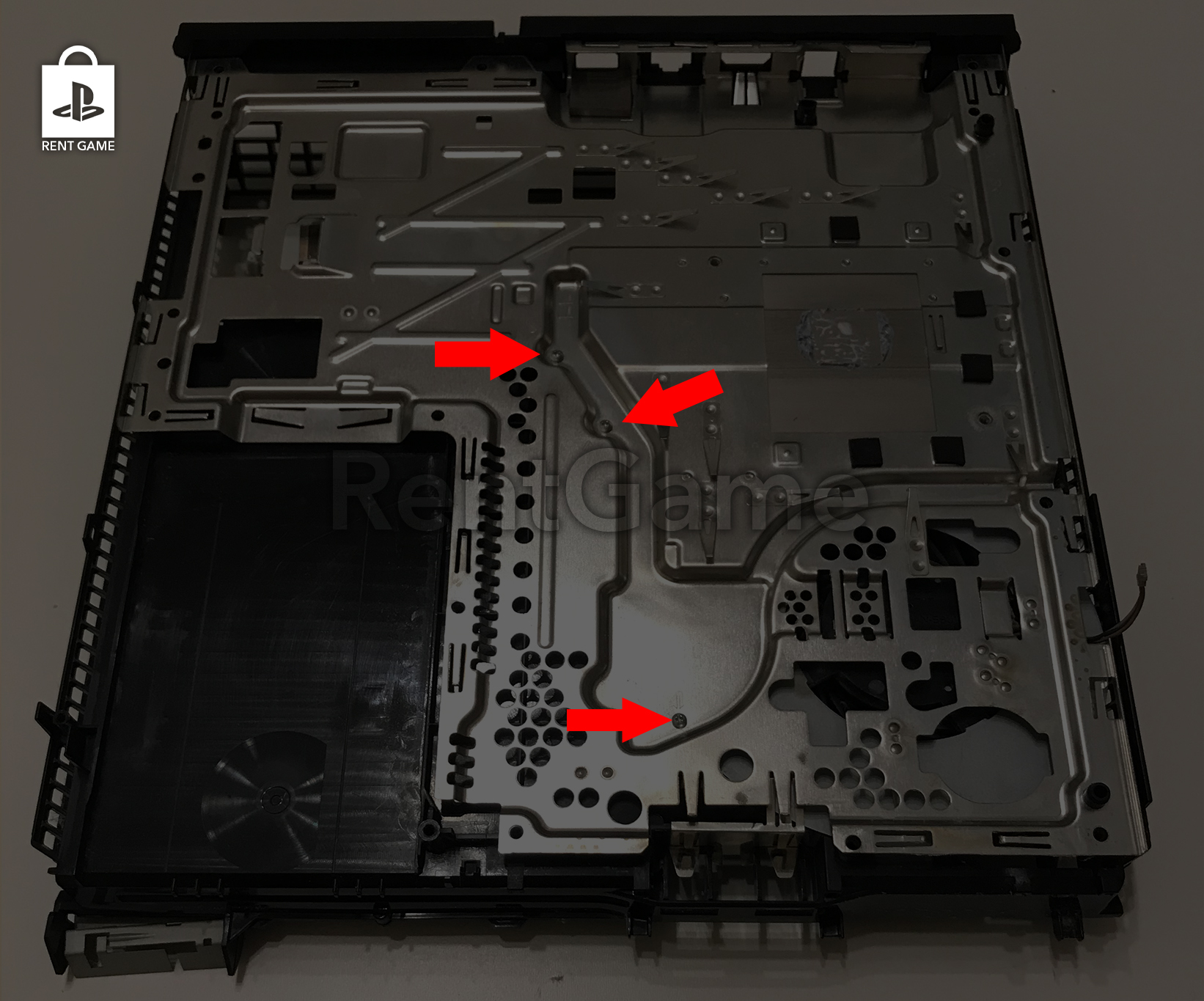

Откручиваем 3 винтика на железной панели.

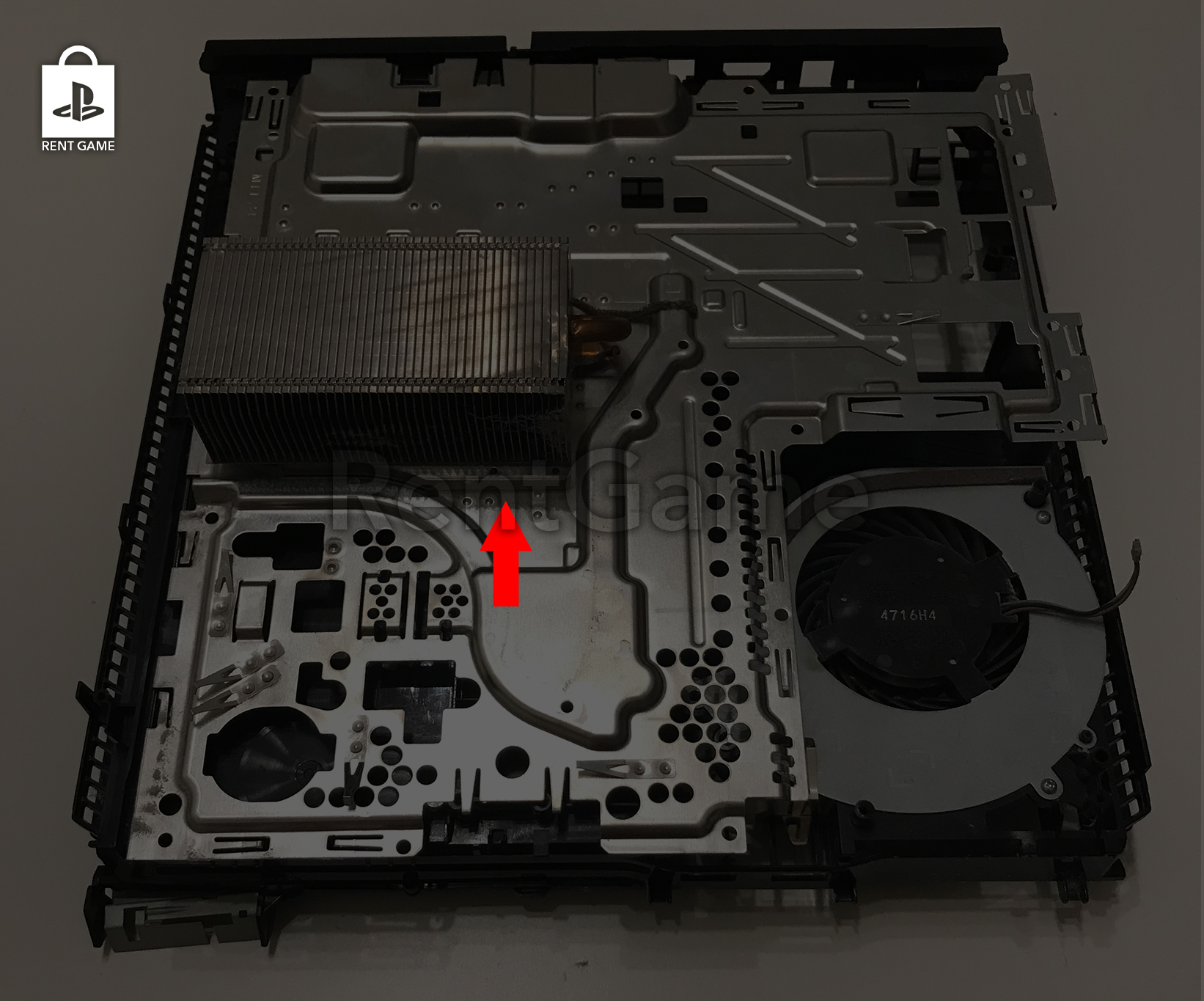

После поднимаем железную панель вверх, переворачиваем и видим радиатор. С помощью щетки убираем скопившуюся пыль на радиаторе.

Далее почистим вентилятор от пыли, для этого необходимо открутить 2 винтика.

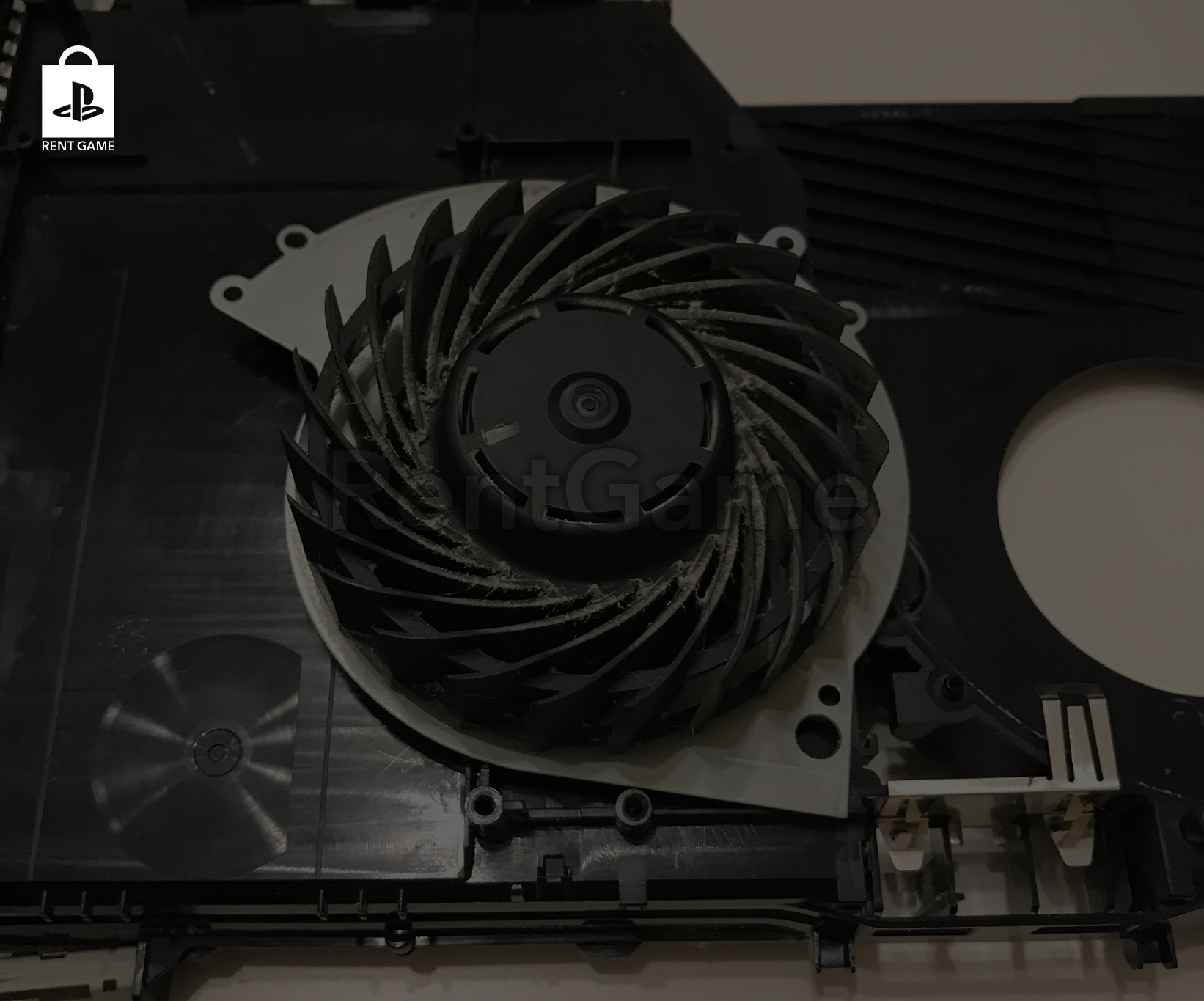

Вентилятор снят и теперь его можно чистить от пыли. С помощью щетки очистите все лопасти кулера чтобы не оставалось пыли в системе.

С разборкой закончили, теперь надо все собрать обратно, переходим на обратную сборку.

Сборка PS4 – основные этапы

Похожие статьи

Как разобрать джойстик ps4

Пошаговое руководство разборки джойстика DualShock 4:

— Замена аккумулятора DualShock 4

— Ремонт кнопок в джойстике DualShock 4

— Чистка основной платы от скопившейся грязи в джойстике DualShock 4

Разборка PS4 Slim

Пошаговая фото и видео инструкция по разборке PlayStation 4 Slim для чистки и замены термопасты

Видео инструкция по обратной сборке прилагается.

Где указан серийный номер и номер модели PS4

Где вы можете посмотреть номер модели и серийный номер на PlayStation 4 / Slim / Pro

Как проверить PS4 при покупке с рук

Как проверить подержанную БУ PlayStation 4 консоль при покупке с рук на OLX или Avito. Что необходимо знать и как не ошибиться.
