чем нарастить борта газели
Доработал кузов

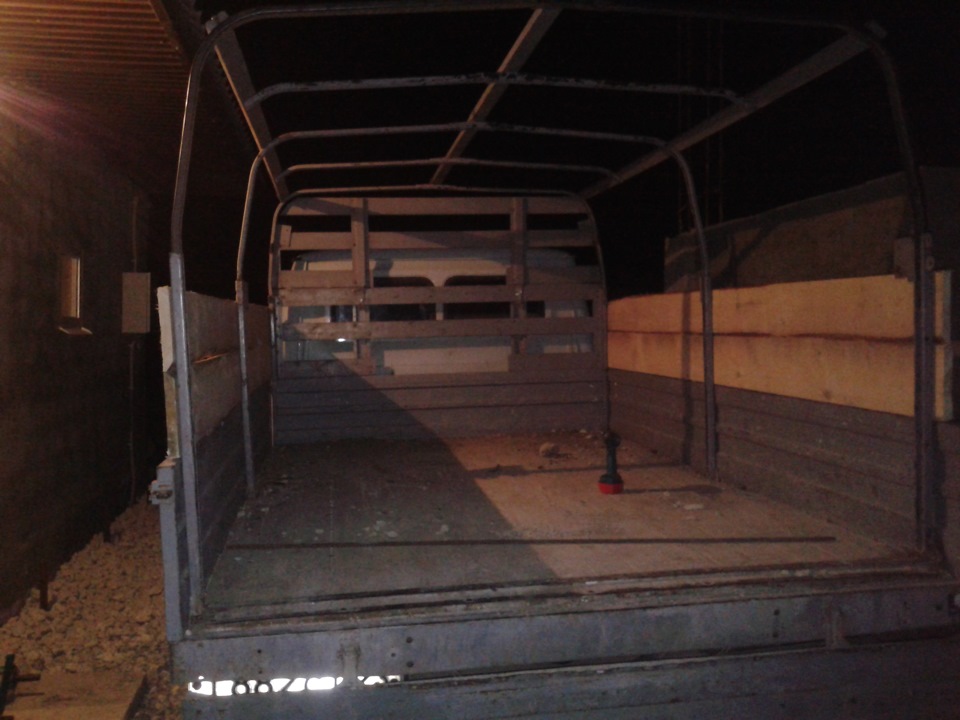

Давно уже хотел нарастить борта, старые доски еще летом убрал и все руки не доходили новые купить и поставить. На днях покупал доски для стройки, ну и за одно взял две шестиметровые доски для бортов, толщина 2,5 см, ширина 20 см. Вечером распилил их и прикрепил к стойкам тента.
Красить пока не стал, покрашу заодно с бортами когда буду красить всю машину (в планах в ближайшие 2-3 месяца). Пока думаю обработать доски каким-нибудь средством для защиты древесины.

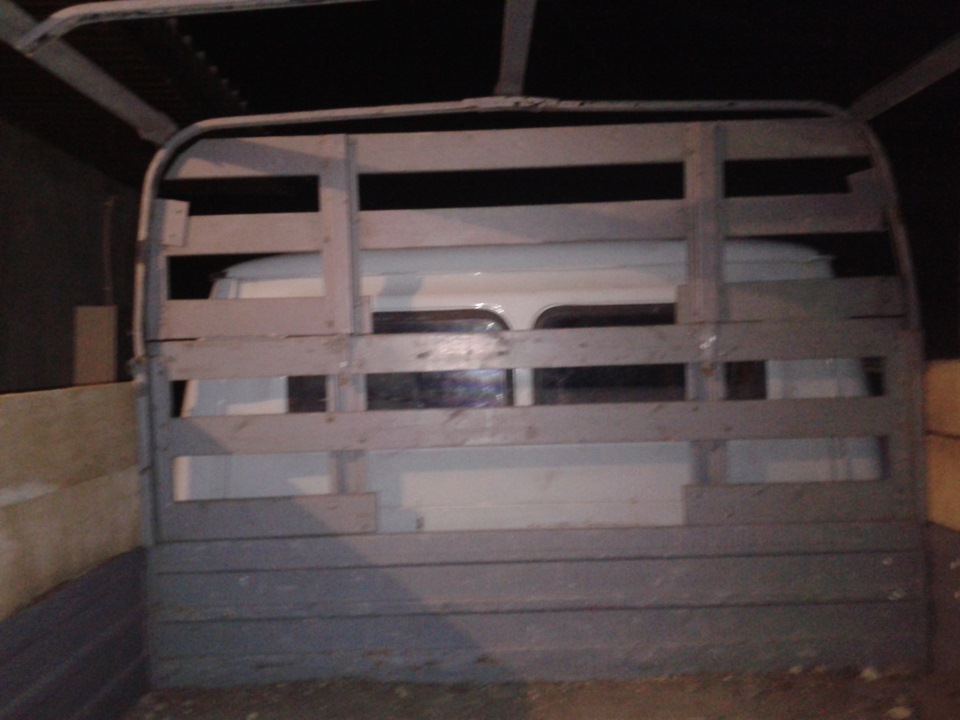

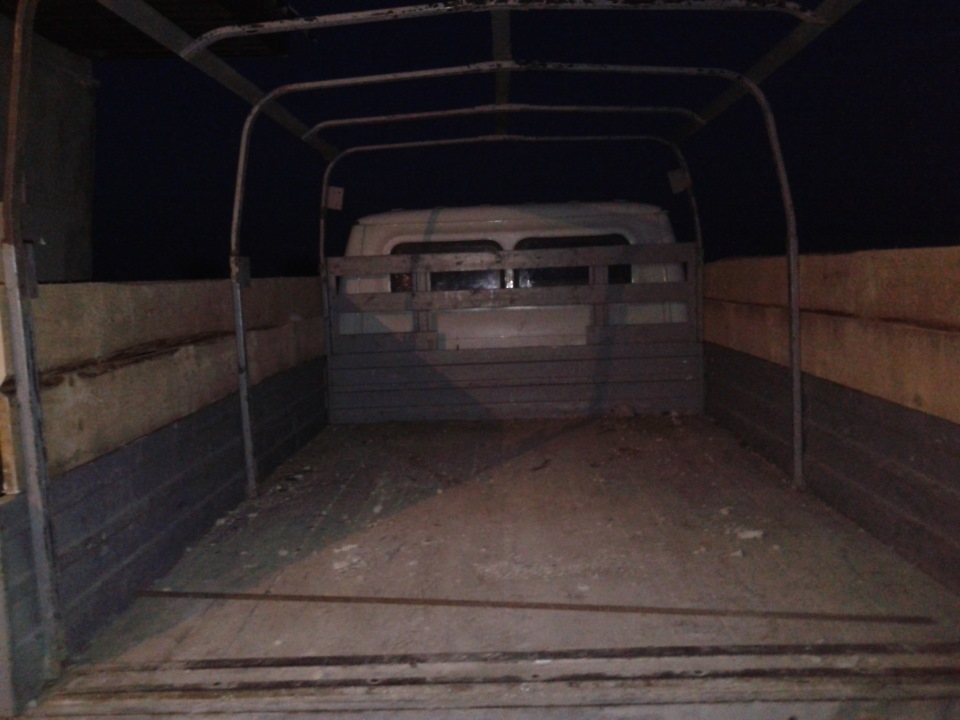

Также пока был снят тент решил увеличить заднюю стенку кузова. Еще год назад привез с работы заднюю стенку от бортового кузова газели. Края досок немного уменьшил, закруглил их чтобы не выпирали за края стоек тента.

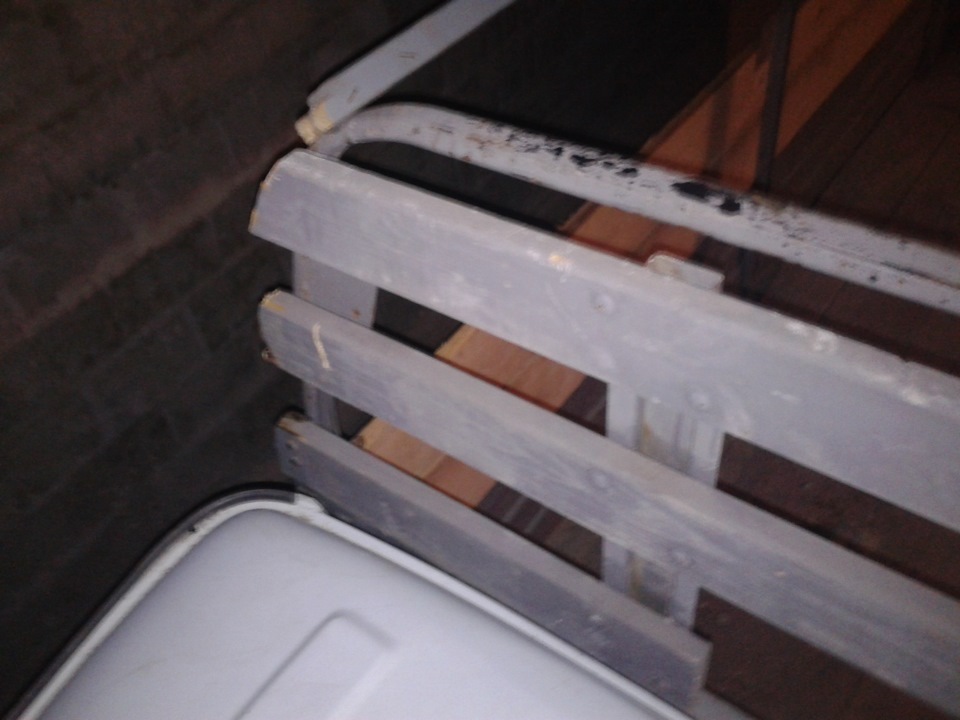

Скрепил доски между собой
, а потом взял два бруска и пришил их ко всем доскам
Конструкция получилась жесткой, но для большей жесткости боковые доски я тоже пришил к задней стенке. Также скоро буду варить «катюшу» и заодно прихвачу заднюю стенку. Теперь кузов не гремит на кочках как раньше. Да и думаю что теперь при погрузке уже никто стекло не разобьет.
Самое главное, я надеюсь, что после увеличения задней стенки, тент будет натянут лучше и больше не будет хлопать по кабине при езде по трассе.
Наращивание бортов у Газели
Время идет, мир торопится. А я хочу совершенства!
Приветствую! Обратился ко мне товарищ, хочет нарастить борта на Газели высотой под 2 метра. Не сталкивался с такими задачами не разу, а помочь хочется, не за бесплатно конечно. Не знаю с чего начать. Буду рад если посоветуете что либо по этому вопросу. Спасибо.
Своих не бросаем. Пленных не берем.
Время идет, мир торопится. А я хочу совершенства!
штурман 001,Грузоперевозки. Все подряд и бараны не исключение)
Своих не бросаем. Пленных не берем.
Какой тент планируется? родной оставить или новый, если родной, тогда навариваете на борта профтрубу 40х40 на высоту сантимов 50-60, далее ставите родные дуги, и обшиваете фанерой
если новый тент, тогда варите параллелепипед, по сути будка, из той же профтрубы, борта можно снять, потом так же фанера и тент
Своих не бросаем. Пленных не берем.
тогда навариваете на борта профтрубу 40х40
Приветствую! Обратился ко мне товарищ, хочет нарастить борта на Газели высотой под 2 метра. Не сталкивался с такими задачами не разу, а помочь хочется, не за бесплатно конечно. Не знаю с чего начать. Буду рад если посоветуете что либо по этому вопросу. Спасибо.
На родные борта лучше ничего не колхозить. Ибо они фуфло полное. Да и сама рама газели конструкция хлипкая. Потому лучше к платформе без бортов цепляться. Причем как показала практика лучше иметь разъемное болтовое соединение с платформой кузова. Это если под тент будет рама. Если просто высокие борта то родные лучше нарастить чем нибудь полегче или сделать новые высокие сразу. Если будете варить каркас под тент, то проваривайте все, Ну или хотя бы делайте полные швы от угла до угла профтрубы. Рвет нещадно сварные элементы на этой машине если есть люфты( причем зачастую рядом со сваркой). Так что и косынки будет не грех применить легкие. У меня зятек свою газель превратил в чудо чудное, диво дивное. И 6 метровый погонаж возит. Я ему как то борт из тройки задний делал. Потому что родной выгнуло к чертям. А каркас под тент уже подваривать пришлось. Он на бортах стоит и люфтит ужасно от этого.
Время идет, мир торопится. А я хочу совершенства!
Сусанин,saper24, штурман 001, Тент планируется ставится новый. Каркас будет изготавливаться с нуля. Получается так, что крепить проф трубу к платформе кузова на болты?. Я думаю, может сделать без дуг. Ровный, квадратный каркас, потом обвязать его сверху той же проф трубой.
Прикрепленные изображения
Сообщение отредактировал alex937: 23 Сентябрь 2015 18:29
Своих не бросаем. Пленных не берем.
Сообщение отредактировал штурман 001: 23 Сентябрь 2015 18:45
Время идет, мир торопится. А я хочу совершенства!
штурман 001, Я так понял, что брать проф трубу определенной длины, крепить ее к платформе, потом внутрь этой трубы приваривать дуги?
Сусанин,saper24, штурман 001, Тент планируется ставится новый. Каркас будет изготавливаться с нуля. Получается так, что крепить проф трубу к платформе кузова на болты?. Я думаю, может сделать без дуг. Ровный, квадратный каркас, потом обвязать его сверху той же проф трубой.
Я бы за болты вот что еще сказал. Мало ли понадобится платформа или борта назад поставить. Раму открутил, снял, борта повесил. Тенты щас без проблем делают любые. Над кабиной проем сделайте и «подоконник» по мощнее Сможет друг шестиметровки возить. А это копеечка завсегда ибо легкого транспорта возящего шестиметровки всегда нехват. Тока задний бот усильте или новый сделайте.
И если уж заморочитесь, делайте все по новой. Родные дуги пусть нетронуты останутся. Профтрубы уйдет не много. Полностью каркас из нее сварите какой надо да и все.
Своих не бросаем. Пленных не берем.
Время идет, мир торопится. А я хочу совершенства!
Является ли наращивание бортов грузовика изменением конструкции?
Добрый день, уважаемый читатель.
Для наращивания бортов автовладельцы используют как деревянные, так и металлические элементы, которые крепятся к стандартному кузову грузовика (или прицепа).
Например, это имеет смысл при перевозке легких грузов. Может возникнуть ситуация, когда кузов уже заполнен полностью (до краев), однако грузоподъемность позволяет добавить дополнительный груз. Только класть его уже некуда.
Рассмотрим следующие вопросы:
Является ли наращивание бортов изменением конструкции?
Ранее на pddmaster.ru была опубликована статья про тюнинг автомобилей, в которой речь шла о том, что именно относится к изменениям конструкции транспортных средств.
Напомню, что существует перечень изменений, которые гарантированно относятся к изменениям конструкции, однако увеличение высоты бортов в этом перечне не фигурирует.
В связи с этим у водителей возникает непонимание по данному вопросу. Являются ли нарощенные борта изменением конструкции, влияющим на безопасность, и нужно ли регистрировать его в ГИБДД?
Водители, как правило, считают, что установка надставок на борта изменением конструкции не является. Сотрудники ГИБДД придерживаются противоположного мнения. В связи с этим разгораются споры, которые приходится решать в суде.
По вопросу наращивания бортов суды вынесли множество похожих решений. В качестве примера можно привести решение №12-4/2017 Токаревского районного суда Тамбовской области от 31 мая 2017 года (при желании Вы можете найти указанное решение самостоятельно).
Суть данного решения сводится к тому, что наращивание бортов является изменением конструкции. Т.е. автовладелец должен узаконить его в ГИБДД (внести изменения в регистрационные документы транспортного средства). Если этого не сделать, может быть наложен штраф.
Штраф за увеличение бортов в 2021 году
Наказание за нарощенные борта кузова, также как и за другие варианты «тюнинга», предусмотрено частью 1 статьи 12.5 КоАП:
влечет предупреждение или наложение административного штрафа в размере пятисот рублей.
Таким образом водитель может получить либо предупреждение, либо штраф в размере 500 рублей.
Кроме того, после того, как ГИБДД выявит, что в конструкцию транспортного средства внесены изменения, регистрация транспортного средства может быть прекращена.
Таким образом, хотя увеличение высоты бортов и позволяет довольно быстро увеличить полезный объем кузова, проводить её следует только официально (с внесением изменений в регистрационные документы).
Кузов на ГАЗель своими руками
Открытый борт – один из самых востребованных и популярных вариантов грузовой платформы на рынке грузоперевозок. Такие платформы идеально подходят для перевозки негабаритных грузов, справляются с транспортировкой сыпучих материалов, леса, металлоконструкций и пр.
Помимо этого, открытый кузов в минимальной степени нагружает шасси, что позволяет технике сохранять максимальную грузоподъёмность.
Конструкция несложная, поэтому сделать борта на ГАЗель старого или нового образца можно своими руками. Для этого даже не требуется специальных знаний. Линейные размеры кузова высчитываются по площади рамы, борта можно нарастить до нужной длины.
Преимущества самодельных кузовов
Главное достоинство, которое предлагает автовладельцу заводская надстройка – гарантии производителя. Это выражается тем, что на заводе рассчитываются точные размеры и вес конструкции, исходя из сохранения базовых характеристик грузового шасси. Однако для работы в реальных условиях, такой кузов часто оказывается неудобным.
В частности, большинство заводов-изготовителей выпускают технику с задним вариантом разгрузки. При этом самосвальный кузов такого формата удобен лишь в тех случаях, года на участке выгрузки имеется пространство для манёвра.
Поэтому установка нестандартной бортовой платформы представляется более правильным решением. Здесь именно владелец техники определяет, каким способом будут проводиться погрузочно-разгрузочные операции, исходя из номенклатуры перевозимого груза и своей клиентской базы.
В частности, такой кузов может быть:
Однако здесь возникает другая сложность. Такую переделку лучше проводить в специализированной автомастерской. Дело в том, что любые нестандартные решения требуют проведения инженерных расчётов, которые невозможно качественно выполнить в кустарных условиях.
Делая кузов «на глазок», автовладелец рискует тем, что рама может переломиться, не выдержав нагрузки. Или техника просто опрокинется на бок, если её перевесят слишком большие борта.
Технические и конструктивные особенности
Чтобы сделать нестандартный кузов на ГАЗель, необходимо переделывать само шасси, чтобы оно соответствовало параметрам изменённой платформы. Например, если борта удлиняются, необходимо резать раму. В этом случае, несущие балки наращиваются специальными стальными вставками, которые крепятся при помощи клёпаного соединения.
Кроме того, вместе с колёсной базой удлиняются и вспомогательные элементы:
Для трёхсторонней разгрузки платформы, на шасси устанавливается более производительный насос, подбираются гидроцилиндры, которые будут поднимать кузов и опрокидывать борт в нужную сторону.
В целом, конструкция шасси подвергается серьёзным изменениям, которые необходимо регистрировать в ГИБДД. Для этого владельцу придётся получать заключение испытательной лаборатории и соответствующее разрешение.
После переоборудования техники, дополнительно оформляется сертификат технической безопасности. Только при отсутствии нарушений, техника допускается к эксплуатации и в ПТС вносится соответствующая запись о переделке.
Как переделать бортовую платформу на ГАЗель своими руками?
Если речь идёт о нестандартном кузове, работа предстоит сложная и кропотливая. Изначально, составляется техническое задание, в рамках которого продумывается конструкция кузова, определяются линейные размеры, делаются чертежи.
На основании произведённых расчётов выполняется переоборудование техники. Остановимся на каждом этапе более подробно.
Демонтаж
Ходовая часть освобождается от всех конструктивных элементов, способных помешать переделке. В первую очередь, это касается старой грузовой надстройки. Если предполагается удлинение шасси, дополнительно снимается кардан, топливопроводы и тормозная система.
Шасси фиксируется, несущие балки разрезаются ближе к заднему свесу, обычно в районе крепления глушителя. Затем монтируются удлиняющие вставки.
Замена бортов
В заводском исполнении кузов обычно комплектуется металлическими бортами. Однако это не самый долговечный и надёжный вариант.
Для переделки можно использовать следующие решения:
Оба варианта отличаются низким конструкционным весом, поэтому помогают сохранять полезную нагрузку шасси. Кроме того, такие борта не боятся постоянного воздействия влаги, поэтому на них гарантированно не появятся следы коррозии.
Однако здесь нужно учитывать, что алюминиевые и пластиковые борта на ГАЗель не отличаются механической прочностью, поэтому легко деформируются и повреждаются при случайных ударах.
Каркас
Конструкция элементарная, и представляет собой прямоугольник из профтрубы нужного сечения. Вначале сваривается внешняя обвязка, которая соединяется поперечными балками. К основанию привариваются петли для крепления борта.
В зависимости от особенностей конструкции, на углах могут дополнительно устанавливаться вертикальные опоры, повышающие жёсткость. Для удобства эксплуатации, такие стойки обычно изготавливаются в съёмном варианте.
Защита от коррозии
Учитывая, что платформа получается полностью открытой, имеет смысл позаботиться о её защите от влаги и других внешних воздействий.
Для этого все металлические элементы зачищаются, грунтуются специальными мастиками и составами, повышающими коррозийную устойчивость. В условиях автомастерской, такие поверхности могут подвергаться цинкованию.
Напольное покрытие
Чтобы сохранить грузоподъёмность, пол кузова обычно делают деревянным.
Здесь возможно два варианта:
Второй вариант считается более практичным, практически не создаёт дополнительной нагрузки, устойчив к влажной среде и механическому износу.
Дополнительное усиление
Пол открытого кузова усиливается в обязательном порядке. Это помогает сохранить целостность конструкции и способствует равномерному распределению нагрузки. Для усиления обычно используется тот же профиль, что и для изготовления каркаса. Дополнительные лонжероны навариваются на потенциально слабых участках.
Борта ГАЗели нужно усиливать лишь в том случае, если они нарощенные.
Делается это при помощи дополнительных рёбер жёсткости, и позволяет предотвратить деформацию поверхности при случайных ударах.
Также усиление бортов и пола можно выполнять при помощи стальных косынок. Расположение таких элементов зависит от геометрии и особенностей самого кузова.
Усиление заднего борта
Рекомендуется в ситуациях, когда принято решение значительно нарастить борта. Выполняется такое усиление Г-образным профилем, который размещается между боковыми стойками и дном кузова. Однако здесь нужно учитывать факт, что подходит такой вариант только для несъёмного борта.
Какую толщину металла выбрать?
Оптимальным решением считается материал, толщина которого варьируется в пределах 2-4 мм. Этого достаточно чтобы выдерживать значительные нагрузки без деформации, но при этом не утяжелять конструкцию, по максимуму сохраняя полезные характеристики ходовой части.
Стоимость переоборудования
Фиксированных цен в такой переделке нет.
Цены на бортовые платформы рассчитываются в индивидуальном порядке, с учётом следующих параметров:
Если кузов на ГАЗель 4.2 устанавливается своими руками, итоговая стоимость произведённых работ будет ниже, чем при обращении в сервисный центр. Однако гарантии качества здесь также отсутствуют.
Поэтому по вопросам переоборудования лучше обращаться к профессионалам, которые не только поставят платформу, но и помогут с документальным оформлением.
Замена бортов, долой СТАНДАРТ

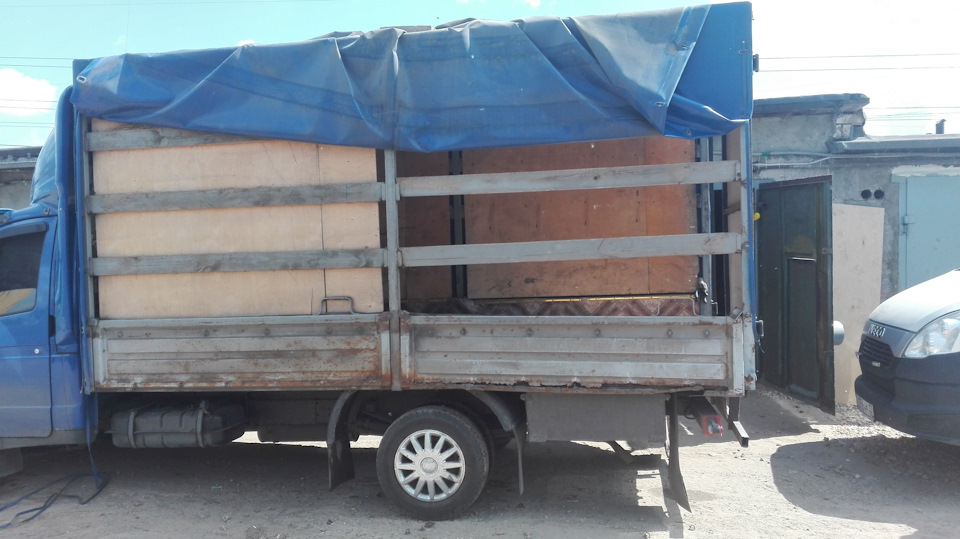

Время пришло менять борта, так как один борт уже висел( видно на фото) задний левый, а времени его поменять все не было. Настолько они соржавели, что просто труха одна.
Взамен стандартных ГАЗелевских бортов было решено поставить фанеру 18 мм, главной задачей было найти резмеры фанеры под 4.20 длину./2 = 2,10 м. Купил 2 листа 1220*2240, из них 4 борта в высоту
по метру
Восемь уголков 32*32*3 (3 уголка по 6 метров, распилили по 2 метра)
Заклепки
Клепальник (2шт) т.к один сломали
Кровельные саморезы
Краска

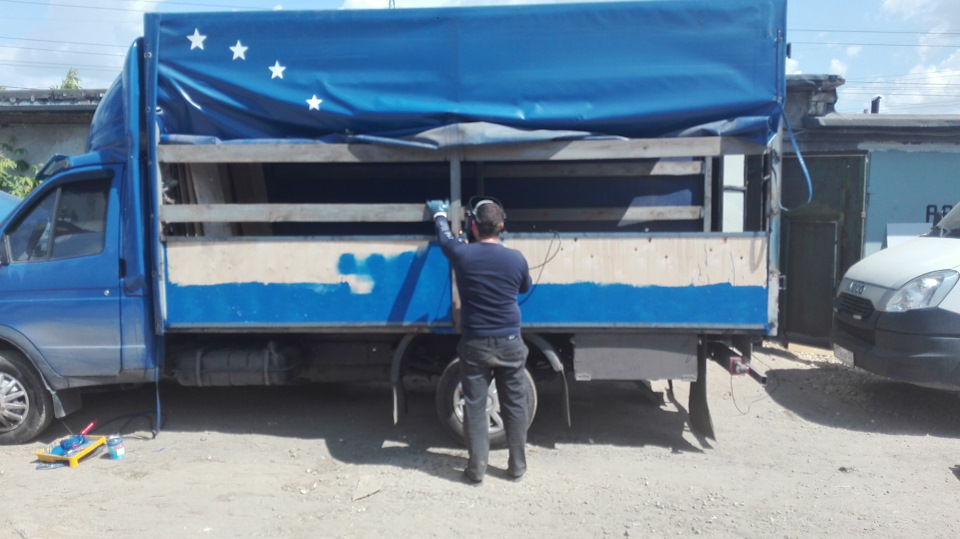

Все что вышло, на фото. Металл каркаса кузова, настолько тонкий, что при сварке он просто сжигается. Одни дыры в стойках.
Борта потом придется опять расчехлять и красить полностью фанеру
Плюсы большие:
-Борта не гремят как раньше, все мертво!
-По ним хоть пинай, не проломишь, сидят крепко.
-Высота выше почти в 2 раза
По цене вышло в районе 7 тыс. А один борт стоит 2.5 новый, и сколько он проживет не изведано!
На левую сторону было потрачено почти 5 часов, другую сделали всего за 2.
