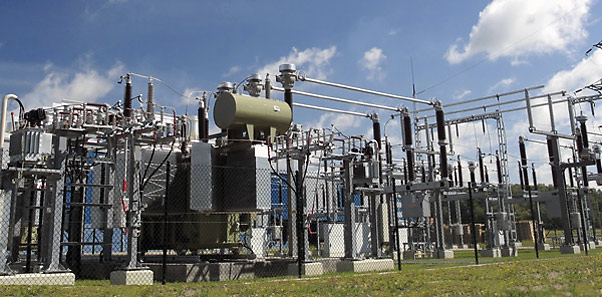

Конструктивное исполнение оборудования

Конструктивное исполнение оборудования определяется тремя факторами: способом защиты от воздействия окружающей среды, способом охлаждения и способом монтажа.

Выбор способа защиты от воздействия окружающей среды зависит от места установки оборудования и свойств окружающей среды. Стандартом установлено 10 вариантов климатических исполненийи 5 категорий размещения оборудования.

Нормальные значения температуры внешней среды приведены в Приложении 2 в соответствии с ГОСТ 15150 — 69*. Исполнение

У — для эксплуатации в макроклиматических районах с умеренным климатом;

УХЛ:— для районов с умеренным и холодным климатом;

ГС (ТВ) — для районов с тропическим сухим и влажным климатом;

М (ТМ) — для районов с умеренно холодным и тропическим морским климатом;

Т — для всех районов на суше, имеющих тропический климат;

О — для всех районов на суше;

ОМ — для всех районов на море;

В — для всех районов на суше и на море.

Помимо климатических факторов существенное влияние на работу оборудования оказывают и характеристики окружающей среды, которая условно разделена на четыре категории:

категория 1 — условно-чистая, категория II — промышленная, категория Ш — морская, категория IV — приморско-промышленная.

Оборудование климатических исполнений У, УХЛ, ТС, ТВ, Т предназначается для эксплуатации в окружающей среде категорий 1 и II, климатического исполнения О — в среде категории IV, климатических исполнений М, ТМ, ОМ — в среде категории Ш, климатического исполнения В — в среде категорий Ш, IV.

Категория размещения 1 (см. Приложение 2) предусматривает эксплуатацию оборудования на открытом воздухе, категория размещения 2 — эксплуатацию под навесом, при которой отсутствует прямое воздействие осадков и солнечной радиации, категория размещения 3 — эксплуатацию в закрытых помещениях, в которых воздействие песка, пыли и колебаний температуры и влажности существенно меньше, чем на открытом воздухе. Категория размещения 4 предусматривает работу оборудования в помещениях с искусственно регулируемыми климатическими условиями (кондиционирование воздуха), категория размещения 5 — эксплуатацию в помещениях с повышенной влажностью, в которых возможно длительное наличие воды или частая конденсация влаги на стенах и потолке.

Корпус электрической машины, кожух или бак трансформатора и электрического аппарата образуют оболочку_, обеспечивающую защиту внутреннего объема электротехнического оборудования от попадания внутрь твердых предметов и влаги, а также защиту персонала от соприкосновения с токоведущими и враща­ющимися частями, расположенными внутри оболочки.

Степень защиты обозначается латинскими буквами IРи последующими двумя цифрами:

Первая цифра характеризует степень защиты персонала от соприкосновения с токоведущими или подвижными частями, находящимися внутри корпуса (бака),

0 означает, что специальная защита отсутствует;

1 — защита от проникновения твердых тел размером более 50 мм;

2 — защита от проникновения твердых тел размером более 12 мм;

3 — защита от твердых тел размером более 1 мм;

4 — защита от попадания внутрь проволоки или твердых тел более 1 мм;

5 — ограничено попадание пыли;

6 — проникновение пыли полностью предотвращено.

Вторая цифра — степень зашиты от проникновения влаги внутрь корпуса.

0 означает, что защита от проникновения влаги отсутствует;

1 — имеется защита от вертикально падающих капель воды;

2 — защита от капель воды при наклоне корпуса до 15°;

3 — зашита от капель дождя, падающих под углом до 60° к вертикали;

4 — защита от брызг, летящих на оболочку с любого направления;

5 — защита от водяных струй любого направления;

6 — защита от волн воды;

7 — защита при погружении в воду;

8 — защита при длительном погружении в воду (тех.условия изготовителя).

Если степень защиты выводов трансформатора (или реактора) меньше, чем степень защиты самого трансформатора (реактора), то ее указывают отдельно на табличке с паспортными данными после степени зашиты трансформатора. Кроме того, степень защиты электротехнических комплектующих устройств, которые устанавливаются на трансформатор (реактор), должна быть не менее степени защиты самого трансформатора.

Отдельно нормируются степени защиты оборудования, расположенного во взрывоопасных и пожароопасных зонах. Классификация этих зон приведена в Приложении 4, там же представлен необходимый уровень защиты электротехнического оборудования.

Взрыво- и пожаробезопасное оборудование имеет ряд специфических отличий от оборудования общепромышленного применения,

Способ охлаждения электрических машин обозначается латинскими буквами IC и последующей группой знаков из одной буквы и двух цифр в соответствии с

Латинская буква обозначает вид хладагента, используемого для охлаждения:

А (или отсутствие буквы) — воздух, N — азот, Н — водород, С — углекислый газ,

Р — фреон, W — вода, V — трансформаторное масло, Кr — керосин.

Первая цифра обозначает устройство цепи для циркуляции хладагента (от 0 до 9). Вторая цифра определяет способ перемещения хладагента (от 0 до 9).

Способ охлаждения силовых трансформаторов имеет в соответствии с

ГОСТ 11677 — 85* буквенное обозначение и зависит от вида изолирующей и охлаждающей среды. Различаются масляные и сухие (воздушные) трансформаторы; трансформаторы, заполненные жидким негорючим диэлектриком; трансформаторы с литой и с элегазовой изоляцией.

Сухие трансформаторы имеют четыре условных обозначения системы охлаждения: С — естественное воздушное при открытом исполнении; СЗ — то же при защищенном исполнении; СГ — то же при герметичном исполнении; СД — воздушное с принудительной циркуляцией воздуха,

Масляные трансформаторы имеют восемь различных систем охлаждения:

М — с естественной циркуляцией масла и воздуха; Д — с естественной циркуляцией масла и принудительной циркуляцией воздуха; МЦ — с естественной циркуляцией воздуха и с принудительной циркуляцией масла с ненаправленным потоком масла; НМЦ — то же, что МЦ но с направленным потоком масла; ДЦ — с принудительной циркуляцией воздуха и масла (с ненаправленным потоком); НДЦ — то же, что ДЦ, но с направленным потоком масла; Ц — с принудительной циркуляцией воды и масла (с ненаправленным потоком);

НЦ — то же, что Ц, но с направленным потоком масла.

Трансформаторы с жидким негорючим диэлектриком имеют три системы охлаждения: Н — естественное охлаждение; НД — то же, что Н, но с принудительной циркуляцией воздуха; ННД — с принудительной циркуляцией воздуха и направленным потоком жидкого диэлектрика.

Конструктивное исполнение электрических машин по способу монтажаоговорено в ГОСТ 2479 — 79′. Условное обозначение этого исполнения состоит из латинских букв IМи четырех цифр (от 1 до 9 — первая цифра и от 0 до 9 — остальные). Первая цифра обозначает конструктивное исполнение машины, вторая и третья цифры обозначают способ монтажа, четвертая цифра обозначает исполнение выходного конца вала.

Источник

Конструктивное исполнение оборудования

Конструктивное исполнение оборудования определяется способами защиты от воздействия окружающей среды, охлаждения и монтажа.
Выбор способа защиты от воздействия окружающей среды зависит от места установки оборудования и свойств окружающей среды. Стандартами установлено 10 климатических исполнений и 5 категорий размещения оборудования.
Существуют следующие климатические исполнения оборудования: У — для эксплуатации в районах с умеренным климатом; УХЛ — для районов с умеренным и холодным климатом; ТВ и ТС — для районов с тропическим влажным и сухим климатом; М и ТМ — для районов с умеренно-холодным и тропическим морским климатом; Т — для всех районов на суше, имеющих тропический климат; О — для всех районов на суше; ОМ — для всех районов на море; В — для всех районов на суше и море.
Нормальные значения климатических факторов приведены в приложении 6 в соответствии с ГОСТ 15150—69*. Помимо климатических факторов существенное влияние на работу оборудования оказывают и характеристики окружающей среды, которая условно разделена на 4 категории: категория I — условно-чистая, категория II — промышленная, категория III — морская, категория IV — приморско-промышленная.
Следует отметить, что оборудование климатических исполнений У, УХЛ, ТС, ТВ, Т предназначается для эксплуатации в окружающей среде категории I и И, климатического исполнения О — в среде категории IV, климатических исполнений М, ТМ. ОМ — в среде категории III, климатического исполнения В — в средах категорий III и IV. Классификация окружающей среды приведена в приложении
Категория размещения 1 предусматривает эксплуатацию оборудования на открытом воздухе; категория размещения 2 — эксплуатацию под навесом, при которой отсутствует прямое воздействие осадков и солнечной радиации; категория размещения 3 — эксплуатацию в закрытых помещениях, в которых воздействие песка и пыли, а также колебания температуры и влажности существенно меньше, чем на открытом воздухе. Категория размещения 4 предусматривает работу оборудования в помещениях с искусственно регулируемыми климатическими условиями (кондиционирование воздуха); категория размещения 5 — эксплуатацию в помещениях с повышенной влажностью, в которых возможно длительное наличие воды или частая конденсация влаги на стенах и потолке.
Корпус электрической машины, кожух или бак трансформатора и электрического аппарата образуют оболочку, обеспечивающую защиту внутреннего объема электротехнического оборудования от попадания внутрь твердых предметов и влаги, а также защиту персонала от соприкосновения с токоведущими и вращающимися частями, расположенными внутри оболочки.
Степень защиты обозначается латинскими буквами IP и последующими двумя цифрами. Первая цифра характеризует степень защиты персонала от соприкосновения с токоведущими или
подвижными частями, находящимися внутри корпуса (бака), вторая — степень защиты от проникновения влаги внутрь корпуса.
Первая цифра 0 означает, что специальная защита отсутствует, 1 — защита от проникновения твердых тел размером свыше 50 мм,
Г2 — защита от проникновения твердых тел размером свыше 12 мм,

Вторая цифра 0 означает, что защита от проникновения влаги отсутствует, 1 — зашита от вертикально падающих капель воды, 2 — защита от капель воды при наклоне корпуса до 15°, 3 — зашита от капель дождя, падающих под углом до 60° к вертикали,

Если степень защиты выводов трансформатора (или реактора) меньше, чем степень защиты самого трансформатора, то ее указывают отдельно на табличке с паспортными данными после степени защиты трансформатора. Кроме того, степень защиты электротехнических комплектующих устройств, которые устанавливаются на трансформатор, должна быть не менее степени защиты самого трансформатора.

Источник

Виды и классификация промышленного оборудование: что это за масштабная категория товаров

Но мало придумать что-то новое и полезное. Все это еще необходимо внедрить в нашу жизнь. Эффективность предпринятых действий напрямую зависит от того, какое оборудование используется в производственном процессе. Оно должно быть качественным, современным, надежным, долговечным.

Промышленное оборудование в России активно используется во многих сферах жизнедеятельности человека: нефтегазовой, горнодобывающей, пищевой, легкой, энергетической, коммунальной, здравоохранении, дорожно-строительной и многих других. Оно применяется в процессе производства всевозможной продукции, начиная от продуктов питания и вплоть до сложных станков и механизмов.

Под категорией «промышленное оборудование» подразумевают разнообразные машины и устройства, предназначенные для выполнения технологических операций. С их помощью удается получать продукцию с заданными параметрами и с качеством, соответствующим актуальным нормативным актам и требованиям. К этой категории товаров относятся заготовительное, обрабатывающее, покрасочное, насосное оборудование, роботизированные комплексы и многое другое.

Рассмотрим промышленное оборудование более подробно, разделив его условно на отдельные категории и выделив параметры, исходя из которых его классифицируют.

Классификация промышленного оборудования по функциональному назначению

Все промышленное оборудование, которое представлено на современном рынке, исходя из функционального назначения подразделяют на четыре масштабные категории:

Купить промышленное оборудование стоит всем тем, кто хотел бы повысить качество выпускаемой продукции, снизить физическую нагрузку на персонал, увеличить эффективность труда на предприятии. Без него не обходятся ни мелкие, ни средние, ни крупные производственные компании.

Источник

Конструктивное исполнение оборудования

Конструктивное исполнение оборудования определяется способами защиты от воздействия окружающей среды, охлаждения и монтажа.
Выбор способа защиты от воздействия окружающей среды зависит от места установки оборудования и свойств окружающей среды. Стандартами установлено 10 климатических исполнений и 5 категорий размещения оборудования.
Существуют следующие климатические исполнения оборудования:

У — для эксплуатации в районах с умеренным климатом;

УХЛ — для районов с умеренным и холодным климатом;

ТВ и ТС — для районов с тропическим влажным и сухим климатом;

М и ТМ — для районов с умеренно-холодным и тропическим морским климатом;

Т — для всех районов на суше, имеющих тропический климат;

О — для всех районов на суше;

ОМ — для всех районов на море;

В — для всех районов на суше и море.
Нормальные значения климатических факторов приведены в приложении 6 в соответствии с ГОСТ 15150—69*. Помимо климатических факторов существенное влияние на работу оборудования оказывают и

характеристики окружающей среды, которая условно разделена на 4 категории:

Следует отметить, что оборудование климатических исполнений У, УХЛ, ТС, ТВ, Т предназначается для эксплуатации в окружающей среде категории I и II, климатического исполнения О — в среде категории IV, климатических исполнений М, ТМ. ОМ — в среде категории III, климатического исполнения В — в средах категорий III и IV. Классификация окружающей среды приведена в приложении
Категория размещения

1 —предусматривает эксплуатацию оборудования на открытом воздухе;

2 — эксплуатацию под навесом, при которой отсутствует прямое воздействие осадков и солнечной радиации;

3 — эксплуатацию в закрытых помещениях, в которых воздействие песка и пыли, а также колебания температуры и влажности существенно меньше, чем на открытом воздухе.

4 — предусматривает работу оборудования в помещениях с искусственно регулируемыми климатическими условиями (кондиционирование воздуха);

5 — эксплуатацию в помещениях с повышенной влажностью, в которых возможно длительное наличие воды или частая конденсация влаги на стенах и потолке.

Корпус электрической машины, кожух или бак трансформатора и электрического аппарата образуют оболочку, обеспечивающую защиту внутреннего объема электротехнического оборудования от попадания внутрь твердых предметов и влаги, а также защиту персонала от соприкосновения с токоведущими и вращающимися частями, расположенными внутри оболочки.
Степень защиты обозначается латинскими буквами IP и последующими двумя цифрами. Первая цифра характеризует степень защиты персонала от соприкосновения с токоведущими или подвижными частями, находящимися внутри корпуса (бака), вторая — степень защиты от проникновения влаги внутрь корпуса.
Первая цифра

0 означает, что специальная защита отсутствует,

1 — защита от проникновения твердых тел размером свыше 50 мм,
2 — защита от проникновения твердых тел размером свыше 12 мм,

3 — зашита от твердых тел размером более 2,5 мм,

4 — защита от попадания внутрь проволоки или твердых тел размером более 1 мм,

5 — ограничено попадание пыли.

6 — проникновение пыли полностью предотвращено.

0 означает, что защита от проникновения влаги отсутствует,

1. — зашита от вертикально падающих капель воды

2 — защита от капель воды при наклоне корпуса до 15°,

3— зашита от капель дождя, падающих под углом до 60° к вертикали,

4— защита от брызг, летящих на оболочку с любого направления,

5 — зашита от водяных струй с любого направления,

6 — защита от морских волн,

7 — зашита при погружении в воду,

8 — защита при длительном погружении в воду (при условиях, установленных изготовителем).

Если степень защиты выводов трансформатора (или реактора) меньше, чем степень защиты самого трансформатора, то ее указывают отдельно на табличке с паспортными данными после степени защиты трансформатора. Кроме того, степень защиты электротехнических комплектующих устройств, которые устанавливаются на трансформатор, должна быть не менее степени защиты самого трансформатора.

Способ охлаждения электрических машин в соответствии с ГОСТ 20459 — 87 обозначается латинскими буквами IС и последующей группы знаков из одной буквы и двух цифр. Латинская буква обозначает вид хладагента, используемого для охлаждения:

А (или отсутствие буквы) — воздух,

V — трансформаторное масло,

Сухие трансформаторы имеют 4 условных обозначения системы охлаждения:

С — естественное воздушное при открытом исполнении,

СЗ — то же при защищенном исполнении,

СГ — то же при герметичном исполнении,

СД — воздушное с принудительной циркуляцией воздуха.

Масляные трансформаторы имеют 8 различных систем охлаждения:

М — с естественной циркуляцией масла и воздуха;

Д — с естественной циркуляцией масла и принудительной циркуляцией воздуха;

МЦ — с естественной циркуляцией воздуха и с принудительной циркуляцией масла с ненаправленным потоком масла;

HMЦ — то же, что МЦ, но с направленным потоком масла;

ДЦ — с принудительной циркуляцией воздуха и масла (с ненаправленным потоком);

НДЦ — то же, что ДЦ, но с направленным потоком масла;

Ц — с принудительной циркуляцией воды и масла (с ненаправленным потоком);

НЦ — то же, что Ц но с направленным потоком масла.

Трансформаторы с жидким негорючим диэлектриком имеют три системы охлаждения:

Н — естественное охлаждение;

НД — то же, что Н, но с принудительной циркуляцией воздуха;

ННД — с принудительной циркуляцией воздуха и направленным потоком жидкого диэлектрика.

Дата добавления: 2016-06-02 ; просмотров: 9700 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Исполнение оборудование по IP и климату

При выборе оборудования и определении места его установки очень важно обеспечить соответствие степени защиты устройства условиям, в которых это оборудование будет эксплуатироваться. Любой прибор автоматики должен одновременно удовлетворять двум требованиям защиты:

Производители приборов и устройств предназначенных для монтажа в жилых и производственных зданиях, как правило, приводят степень защиты корпусов приборов согласно международному нормативу International Protection или просто IP.

Этот норматив несёт информацию о защите обслуживающего персонала от поражения электрическим током при работе с прибором и о степени защиты расположенных внутри прибора электронных компонентов от проникновения пыли и влаги. Норматив IP признан во всём мире и используется гораздо чаще, чем ссылки на национальные стандарты. Поэтому, выбирая приборы автоматики для конкретных условий эксплуатации необходимо обращать внимание не только на внешний вид приборов, но и на степень его защиты по IP.

В настоящее время норматив IP активно используется и в России. В документации и на корпусах приборов многих фирм указывается степень защиты с помощью букв IP и последующих двух цифр, например, IP20 или IP65. В ниже приведённой таблице показана расшифровка этого обозначения и приведена характеристика степени защиты.

В нормативе IP не учитывается защита от агрессивных сред и другие серьёзные требования к оборудованию. В этих случаях надо пользоваться специальными стандартами. Норматив IP даёт представление о пылевлагозащищённости изделия и его электробезопасности.

Климатическое исполнение и категория размещения изделий.

Стандарт распространяется на все виды машин, приборов и других технических изделий и устанавливает макроклиматическое районирование земного шара, исполнения, категории, условия эксплуатации, хранения и транспортирования изделий в части воздействия климатических факторов внешней среды. Климатическими факторами внешней среды являются: температура, влажность воздуха, давление воздуха или газа (высота над уровнем моря), солнечное излучение, дождь, ветер, пыль (в том числе снежная), смены температур, соляной туман, иней, гидростатическое давление воды, содержание в воздухе коррозионно-активных агентов.
