Гопкалитовый патрон
Снаряжается он осушителем и собственно гопкалитом. Осушитель представляет собой силикагель, пропитанный хлористым кальцием.
Предназначен для поглощения водяных паров воздуха в целях защиты гопкалита от влаги, который при увлажнении теряет свои свойства.
Патрон защитный универсальный (ПЗУ)
 | Он обеспечивает эффективную защиту от окиси углерода, аммиака, хлора, сероводорода, хлористого и фтористого водорода, синильной кислоты, фосгена, окислов азота, аминов, ароматических углеводородов, органических кислот и спиртов и других химически опасных веществ. |
Противоаэрозольный фильтр ПАФ имеет форму цилиндра, состоит из корпуса с навинтованной горловиной для присоединения к патрону ПЗУ и нижней крышки с жалюзями, через которые проходит воздух. Снаряжен фильтрующим волокнистым материалом. Корпус и крышка изготовлены из полиэтилена. Фильтр ПАФ имеет сопротивление постоянному потоку воздуха 2 мм вод. ст. и снижает концентрацию аэрозолей от 100 до 1000 раз. Масса не более 100 г.
Патрон ПЗУ в комплекте с лицевой частью любого противогаза может использоваться с фильтрующе-поглощающей коробкой ГП-5, ГП-7к, МКФ, с фильтром ПАФ или без них. Фильтр ПАФ применяется в основном для защиты от пыли, дыма, т.е. грубых аэрозолей.
ликбез от дилетанта estimata
Новичку об основах в области экстремальных и чрезвычайных ситуаций, выживания, туризма. Также будет полезно рыбакам, охотникам и другим любителям природы и активного отдыха.
среда, 19 сентября 2018 г.
Патрон ДП-1 является средством одноразового применения, его необходимо заменять новым, даже если не истекло время защитного действия.
Патрон ДП-1 представляет собой цилиндрическую коробку высотой 15,5 см и диаметром 10, 2 см, снаряженную осушителем и гопкалитом. Он имеет две навинтованные горловины: наружную для присоединения соединительной трубки и внутреннюю для присоединения фильтрующе-поглощающей коробки ЕО-16. Горловины закрыты заглушками.
Правила пользования гопкалитовым патроном ДП-1.
Патрон ДП-1 использовать по назначению только совместно с противогазом. Возможны два варианта использования ДП-1. Для защиты от оксида углерода использовать лицевую часть противогаза, соединительную трубку, ДП-1 и сумку противогаза. Для защиты от ОВ, РП, БА, оксида углерода и дыма использовать весь комплект противогаза и ДП-1.
Полученные в пользование ДП-1 взвесить и провести технический осмотр.
В незараженной атмосфере подготовка противогаза и ДП-1 для защиты от оксида углерода состоит из следующих операций:
В незараженной атмосфере подготовка противогаза и ДП-1 для защиты от ОВ, РП, БА, оксида углерода и дыма состоит из тех же операций, но к ДП-1 необходимо присоединить и фильтрующе-поглощающую коробку.
В зараженной ОВ атмосфере подготовка надетого противогаза для защиты от оксида углерода состоит из следующих операций:
Техника безопасности при пользовании гопкалитового патрона ДП-1
При использовании патрона ДП-1 исключить возможность попадания в него капельно-жидкой влаги.
Использованные ДП-1 списывают и уничтожают установленным для фильтрующих противогазов порядком.
Дополнительные патроны к противогазам
Современные фильтрующие противогазы в силу своих конструктивных особенностей не способны обезвреживать оксид углерода (угарный газ) и аммиак. Для защиты от вредного воздействия указанных веществ применяются дополнительные патроны к фильтрующим противогазам.
Патрон ДП-1 представляет собой цилиндрическую коробку, снаряженную осушителем и гопкалитом. В качестве осушителя используется силикагель, предназначенный для поглощения водяных паров в целях защиты гопкалита от влаги, который при увлажнении теряет свои свойства. Время защитного действия ДП-1 при положительной температуре и выполнении физической нагрузки средней интенсивности составляет около 1,5 часов.
ДПГ-3 в комплекте с противогазом защищает от аммиака, хлора, диметиламина, нитробензола, сероводорода, сероуглерода, синильной кислоты, тетраэтилсвинца, фенола, фосгена, фурфурола, хлористого водорода, хлористого циана и этилмеркаптана.
Чтобы защитить шихту от увлажнения при хранении, горловины должны быть постоянно закрытыми: наружная — навинченным колпачком с прокладкой, внутренняя — ввернутой заглушкой.
Подготовка к работе.
Патрон перед началом эксплуатации должен быть подвергнут внешнему осмотру, при котором необходимо обратить особое внимание на:
Для включения патрона необходимо:
Меры безопасности:
При эксплуатации запрещается:
Патрон защитный универсальный (ПЗУ-ПК)
Патрон защитный универсальный (ПЗУ-ПК) – это новейшее средство защиты органов дыхания от окиси углерода, аммиака, хлора, сероводорода и других АХОВ, от которых защищает гражданский противогаз. ПЗУ используется в комплекте с лицевой частью противогаза.
ВКЯП 240.177.000 ТУ

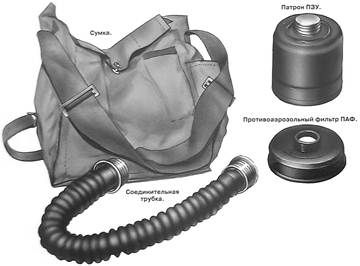

Состав. Комплект ПЗУ-ПК состоит из патрона ПЗУ с двумя горловинами, противоаэрозольного фильтра ПАФ с горловиной для присоединения к патрону ПЗУ, соединительной трубки и сумки.
Комплект используется с лицевой частью промышленного фильтрующего противогаза. Для дополнительной защиты от вредных веществ комплект может применяться вместе с фильтрующе-поглощающей коробкой.
Время защитного действия от АХОВ при концентрации не более 0,5 % объемных, в зависимости от класса вредных веществ, составляет от 35 до 120 мин.
Комплект обеспечивает защиту от аэрозолей при их концентрации в воздухе от 200 до 1000 мг/куб.м.
— сопротивление при объемном расходе воздуха 30 л/мин, не более 117 мм вод.ст.;
— масса не более 810 г;
Гопкалитовый патрон: устройство, применение
Устройство и назначение гопкалитового патрона
Этот элемент защищает органы дыхания от проникновения в них оксида углерода, выделяющегося при горении.
Специфика
Индикаторы
В качестве одного из них в гопкалитовом патроне выступает пятиокись йода. Если окись углерода перестанет задерживаться, они вступят во взаимодействие. В результате будет выделяться йод. В пространстве под маской появятся его пары и будет ощущаться характерный запах.
Риски
Разогрев, сопровождающийся обгоранием, вспучиванием краски, поступлением разогретого до 65-70 градусов воздуха, при вдохе влечет ожоги слизистых дыхательных органов. Такая ситуация возникает при высоком содержании оксида углерода в воздухе.
Продолжительность защитного действия гопкалитового патрона зависит от нескольких факторов. Она определяется сроком службы осушителя, уровнем концентрации оксида углерода в воздухе, температурой, а также физической нагрузкой человека, использующего СИЗ.
Подготовка к применению
На крышках коробки присутствует две горловины. Первая – внутренняя – используется для соединения с коробкой противогаза, наружная – с лицевой частью СИЗ.
При подготовке патрона к применению следует:
После этого можно сделать глубокий вдох и открыть глаза.
Внешний осмотр
При обследовании патрона особое внимание необходимо обратить на:
Маркировка
В первой строке указано наименование изделия, во второй – условное обозначение изготовителя. Далее присутствуют месяц и 2 последние цифры года выпуска, номер партии. В третьей строке указаны серия и номер самого патрона, в четвертой – вес с точностью до грамма.
Техника безопасности
При использовании гопкалитового патрона не допускается:
При применении патрона необходимо также исключить любой риск попадания в него жидкости.
Дополнительно
Выданные в пользование гопкалитовые патроны следует хранить с плотно завернутыми пробками и колпачками в сухом, специально отведенном для них месте. Периодически необходимо проводить их осмотр.
Использованные изделия сдаются на склад. После этого они подлежат списанию и уничтожению. Утилизация производится в порядке, установленном для фильтрующих противогазов.
Гопкалит: что это и где используется
Каждый день в мире происходят пожары, техногенные аварии и другие нештатные ситуации, которые уносят жизни людей или негативно сказываются на их здоровье. Наиболее опасным фактором для организма по-прежнему остается отравление токсичными продуктами горения, парами и газами опасных веществ. Наряду с этим работники регулярно сталкиваются на производстве с пылью и прочими небезопасными воздействиями.
Для граждан и сотрудников промышленных предприятий существуют разнообразные СИЗОД (средства защиты органов дыхания). Эти устройства содержат фильтры и особые вещества внутри — они вступают в реакцию с токсичными примесями и вредными парами и в течение определенного времени позволяют человеку дышать незагрязненным воздухом. Одним из веществ, заставляющих средство защиты работать, является гопкалит.
Гопкалит — это катализатор, представляющий собой темные гранулы цилиндрической формы. Его основу составляют двуокись марганца, оксид меди и другие функциональные примеси.
В мире насчитывается несколько стран, где производят гопкалит, причем каждый завод славится собственной технологией и ассортиментом продукта. В российской практике успешно выпускается катализатор ГФГ — гопкалит формованный с добавлением глины. Он включает в свою линейку следующие марки:
Катализатор гопкалит был разработан еще во времена Первой мировой войны в США. На тот момент в обществе была потребность в защите органов дыхания от моноксида углерода. Поначалу в противогазах использовался активированный уголь, однако стало понятно, что сорбенту сложно поглощать оксид углерода. Появилась необходимость в катализаторе окисления, способном эффективно работать при нормальных температуре и давлении. И он был создан.
Не отставали от американских коллег и советские ученые. В течение длительного времени проводились исследования полезных свойств катализатора, и в 1937 году в городе Электросталь было впервые освоено производство гопкалита ГФГ.
Метод электролиза, взятый за основу технологии, позволил наладить постоянный выпуск катализатора наравне с американскими коллегами.
Для справки: Гопкалит ГФГ — низкотемпературный катализатор окисления оксида углерода (СО) в диоксид (СО2) кислородом воздуха. Наряду с катализирующей функцией обладает способностью к химпоглощению ряда вредных паров и токсичных примесей.
На сегодняшний день производственная площадка Зелинский групп в городе Электросталь — это одно из немногочисленных мест по производству гопкалита в России и странах бывшего СНГ.
Главное назначение катализатора состоит в окислении углерода до менее токсичного соединения — диоксида углерода. За счет кислорода воздуха угарный газ обезвреживается до простого углекислого. Именно это действие считается большим преимуществом гопкалита перед простым активированным углем, не способным отфильтровать моноксид углерода.
Человек, вдыхающий угарный газ, обречен на острую интоксикацию организма. Совсем иная картина происходит при использовании СИЗОД с гопкалитом. В этом случае борьба с отравляющими примесями происходит на молекулярном уровне — все вещества, касающиеся поверхности гранул, окисляются (сгорают) до безвредных соединений — и человек вдыхает обычный воздух. Таким образом, обеспечивается защита от множества отравляющих веществ — аммиака, синильной кислоты, фосгена и в том числе от моноксида углерода (угарного газа).
Следует помнить о негативном воздействии воды на защитные свойства гопкалита. Покрывшись водяной пленкой, он не способен проводить реакцию с токсичными веществами. Для продления срока службы катализатора в гопкалитовые патроны и фильтры добавляют осушители, которые препятствуют образованию на поверхности гранул водяной оболочки.
Дополнительной защитой служит герметизация фильтра в процессе производства, которая не позволяет влаге проникать внутрь. Кроме того, готовое изделие взвешивают и указывают полученное значение на этикетке. Именно последнее действие дает возможность оценить время защитного действия. Для каждого из них устанавливаются определенные значения по привесу при определенных условиях использования. В некоторых случаях максимальным привесом может быть 5 граммов, в других случаях — 50 граммов.
Важно! Нельзя использовать для защиты от угарного газа СИЗОД с фильтрами на основе гопкалита в случае достижения изделием максимального привеса.
Гопкалит обладает широким спектром применения и используется в следующих областях:
Самоспасатели, применяемые во время эвакуации из зоны задымления при пожарах, могут оказывать защитное действие в течение 30 минут.
Самоспасатель ГДЗК-EN (слева), самоспасатель ГДЗК-У (справа)
При эвакуации во время пожара самоспасатели способны обеспечивать защиту в течение 40 минут, а при авариях на промышленных предприятиях — в течение 20 минут.
Самоспасатель ГДЗК-У Премиум
Противогазы фильтрующие для гражданских целей снабжают фильтром с гопкалитом. Это позволяет готовым изделиям защищать человека от моноксида углерода на протяжении 20 минут.
Противогаз двойного назначения МЗС ВК Экран
Комплекты фильтра специального могут защищать от угарного газа в течение 180 минут. Кроме того, высокую эффективность изделия показывают в атмосфере, содержащей аммиак, хлор, фосген, промышленную пыль — горнорудную, силикатную, цементную, табачную и другие.
Патрон защитный универсальный ПЗУ-ПК
Гопкалитом ранее заполняли приборы для контроля содержания угарного газа в помещениях. Их действие основано на регистрации теплоты, выделяющейся при окислении угарного газа до углекислого.
Гопкалит обладает поистине уникальными свойствами, обезвреживая практически все вредные вещества, включая угарный газ, органические соединения, неорганические соединения, кислые газы, аммиак. Для получения эффективного катализатора следует обращать особое внимание на качество сырья и условия производства.
На протяжении 80 лет производственная площадка Зелинский групп в городе Электростали предлагает клиентам гопкалит четырех марок, которые обладают индивидуальными свойствами и назначением. С 1937 года технология изготовления совершенствуется, и гопкалит становится все более эффективным при низких температурах.
