Как аккуратно демонтировать отопительную систему из металлических толстых труб, не повредив ремонт?
Как демонтировать, максимально аккуратно старую металлическую систему отопления, чтоб не повредить ремонт, а потом спаять новую пластиковую!
Если Вы не хотите (нет возможности) использовать резак и болгарку, тогда можно воспользоваться вот этим инструментом.
Сабельная пила по металлу (электро) при покупке пилы обращайте внимание на мощность инструмента (раз трубы толстостенные).
Одно из преимуществ работы таким инструментом, это практически полное отсутствие пыли и грязи, в отличии от той же очень оборотистой УШМ (болгарки).
Ну и конечно пилку подобрать по металлу (это пила и по дереву используется).
Режет (к примеру многие модели «Бош» и «Макита») трубу диаметром до 150-и мм, у Вас 40-я максимум, а то и 32-я на отоплении, или даже 25-я.
Толщина стенок трубы имеет конечно значение, но режет и 6-ь мм толщину металла,
Возможно где-то муфты стоят, откручивайте их, резать не надо.
Что касается как сделать, то отметили, отрезали и выкинули, все резьбовые соединения откручиваются.
Начинать демонтаж можно от котла, можно от радиаторов, тут уже по месту надо смотреть.
Ну и конечно защищать обои, иную отделку, можно плёнкой, плотной бумагой и.т.п.
а потом спаять новую пластиковую!
Полипропилен паяется без грязных работ, замерили, отрезали, спаяли.
Самая большая грязь это сверление стены под клипсы (держатели), но тут можно использовать пылесос, или что-то подстелить под сверло.
Сама пайка, труб абсолютно чистая работа.
Если купите армированную стекловолокном, то и зачищать её не надо.
Как вариант использовать инструмент менее агрессивный и выделяющий меньше пыли, гари и грязи.
Если финансы ограничены, то это можно сделать старым дедовским способом, потратив много времени и сил.
Распилить трубы обычной ножовкой по металлу и демонтировать их.
Вариант второй использовать вспомогательный инструмент.
Что то вроде элетролобзиков или сабельных пил, но это всё таки электроинструмент, в них есть мотор, есть вентилятор, который будет шуметь и раздувать грязь и остатки воды, пыль, к тому же если его придётся приобрести стоит не дёшево, в том числе пилочки (комплектующие).
Вообщем наверное, если самый чистый способ это всё таки обычная ножовка по металлу, ну и где возможно применить механический труборез.
Как без болгарки ровно отрезать трубу в труднодоступном месте
Данный лайфхак отлично подойдет тем у кого любо нет болгарки, либо тем кто не может использовать УШМ в труднодоступном месте. К примеру, необходимо спилить кольцо трубы выходящей из стены. Труба может быть как металлическая, так и пластиковая.
Понадобится
Как ровно отрезать трубу без УШМ в труднодоступном месте
Берем большую шайбу и надеваем ее на болт. Далее надеваем шайбу поменьше, которая должна быть примерно равна диаметру отверстия в отрезном диске (если не найдете такую шайбу, то можно попробовать ровно зажать диск без нее).
Далее надеваем диск от болгарки. Потом надеваем большую шайбу и фиксируем гайкой.
Получилась отрезная насадка для дрели или шуруповерта.
Зажимаем насадку в патроне дрели и на максимальных оборотах подрезаем трубу как нужно.
Конечно обороты тут небольшие, не как у УШМ, но работать все же вполне возможно. Таким лайфхаком можно отрезать не только тонкую трубу воздуховода, но и толстую водопроводную трубу.
Так что обязательно возьмите данный способ себе на заметку.
Смотрите видео
Схемы разводки труб и варианты монтажа системы отопления в частном доме своими руками
Трубопровод отопительной системы частного дома может быть выполнен своими руками или с привлечением специалистов. В любом случае предварительно подготавливается проект теплосети, важным пунктом в разработке которого является определение способа разводки труб.
Типы систем отопления
Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.
Классифицируют системы отопления по трем параметрам:
Одно– и двухтрубные системы
Отопительная система может быть:
В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.
В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.
Типы циркуляции в системах отопления
Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.
Обратите внимание! Чтобы сохранить набранную теплоносителем инерцию, магистральный трубопровод прокладывают с уклоном в 1-3%, рабочая среда под действием силы тяжести беспрепятственно движется сверху вниз.
Типы компенсационных устройств
В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.
Обратите внимание! В тепловой сети открытого типа рабочая среда контактирует с окружающим воздухом, поэтому компенсационный бак устанавливают только на водяных отопительных системах.
Виды разводок
Кроме трех вышеназванных параметров, по которым классифицируются теплосети, отопительные системы имеют еще одну важную характеристику – разводку. Это способ монтажа тепловой магистрали и подключения к ней радиаторов и других теплообменников.
Разводка определяет маршрут движения теплоносителя от отопительного прибора к отапливаемым помещениям и обратно. От того, каким путем пойдет рабочая среда, зависит, будут ли помещения обогреваться примерно одинаково или какие-то окажутся значительно теплее других.
Кроме того, от вида разводки зависит и способ подключения теплоотдающих приборов. Различают два основных типа разводки: вертикальную и горизонтальную:
Обратите внимание! Оба варианта могут использоваться в одно– и двухтрубных системах. Однако вертикальная применима только в зданиях, имеющих более одного этажа, тогда как горизонтальная используется чаще в одноэтажных и небольших двухэтажных домах.
Верхняя и нижняя разводка
Направление циркуляции теплоносителя является еще одним параметром разводки труб отопления, влияющим на тепло, получаемое каждым из отапливаемых помещений.
Существует два варианта размещения магистрального трубопровода, определяющих маршрут движения рабочей среды:
Обратите внимание! В частных домах с безнасосной системой отопления теплоноситель подается сначала в батарею, которая расположена выше остальных и на минимальном расстоянии от разгонного коллектора, рабочая среда движется сверху вниз.
Способы подключения теплообменников
Теплоотдающие приборы, используемые в частных домах, бывают нескольких видов:
Радиаторы и регистры можно подключить разными способами, каждый имеет свои преимущества и недостатки:
| Способ | Преимущества | Недостатки |
|---|---|---|
| Нижний – отвод магистрали врезается в нижние патрубки теплообменника. | Способ экономичен – требуется минимум расходных материалов, и эстетичен, поскольку не портит внешнего вида помещения. Хорошо сочетается с горизонтальной нижней разводкой. Подходит для подключения теплообменников, в которых рабочая среда циркулирует змейкой, проходя по всем отсекам по очереди. | В радиаторах и регистрах с параллельными потоками теплоносителя могут оставаться непрогретыми и завоздушиваться верхние участки теплообменного контура. |
| Верхний – магистраль подключается к верхним патрубкам. | Верхний – магистраль подключается к верхним патрубкам. | В частных домах такой способ используют редко, так как требуется дополнительно фиксировать трубы к стене, что удорожает и усложняет монтаж. К тому же, при верхнем подключении трубы оказываются на виду, а это не эстетично и небезопасно. |
| Диагональный – к подающей трубе подключается верхний патрубок теплообменника, а нижний патрубок с противоположной стороны подключается к обратке. | Способ самый эффективный, поскольку все секции батареи прогреваются и максимально обогревают помещение. По диагонали удобно подключать теплообменники к двухтрубной магистрали с вертикальной или горизонтальной разводкой. | При подключении к одноконтурному трубопроводу значительно увеличивается сложность монтажа и расход материалов, а готовая сеть выглядит неэстетично. |
| Боковой – магистраль подключается к верхнему и нижнему патрубкам по одну сторону батареи. | Одинаково хорош для одно– и двухконтурных систем. Боковое подключение позволяет сэкономить расходные материалы и минимально влияет на интерьер помещения. | Этот способ используется только с вертикальной разводкой, Входной и выходной патрубки теплого пола и плинтуса расположены внизу, поэтому и подключаются к магистральному трубопроводу только снизу. |
Варианты монтажа контура
Магистральный трубопровод, транспортирующий теплоноситель, может не только иметь различные конфигурации, называемые разводкой, но и по-разному монтироваться.
Выбирая вариант монтажа, следует учитывать эстетическую, энергетическую и экономическую целесообразность.
Монтаж магистрали может быть выполнен двумя способами: открытым или скрытым:
Важно! Скрытые от взора трубы повышают энергозатраты. Кроме того, увеличиваются и трудозатраты на оборудование такой магистрали и расход материалов, а при использовании фальш-стен и накладок уменьшается полезное пространство помещений.
Рекомендации по прокладке труб отопления в частном доме
Магистральный трубопровод любой сложности можно выполнить самостоятельно при наличии времени, сил и желания. Однако чтобы полученная теплосеть была надежна, эффективна, долговечна и удобна в обслуживании, необходимо придерживаться следующих рекомендаций.
Демонтаж старого радиатора отопления без шума без пыли.
я все ждал когда кипяток хлынет.
Отличная штука! Она и на выездных работах пригодится, и места занимает мало и кроме рук ничего не надо.
Вся вода, проходящая по стояку, проходит через батарею?
Как мило, а главное, тепло.
Начинаю действовать без шума и пыли по новоутвержденному плану.
Ну е-маЁ! Вроде как человек с руками, а дать подзатыльник тому, кто держал камеру ВЕРТИКАЛЬНО не смог.
все-таки болгаркой было бы проще
Тэг «моё». Вот скажи, что тебя побудило вертикалоку снимать, тупенький
10 июня 2020 года. ПАВЛОВСКОЕ-2, ЧАСТЬ 1

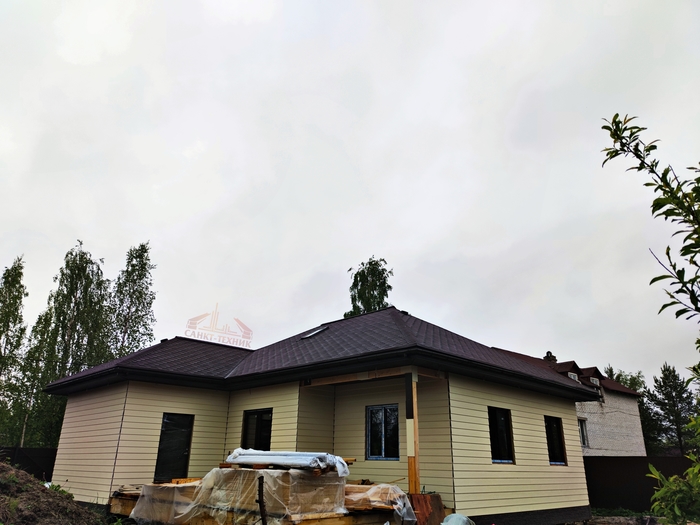

Выполнен монтаж систем ОВК дома, площадью 110кв.м., предназначенного для проживания семьи из 2 человек.

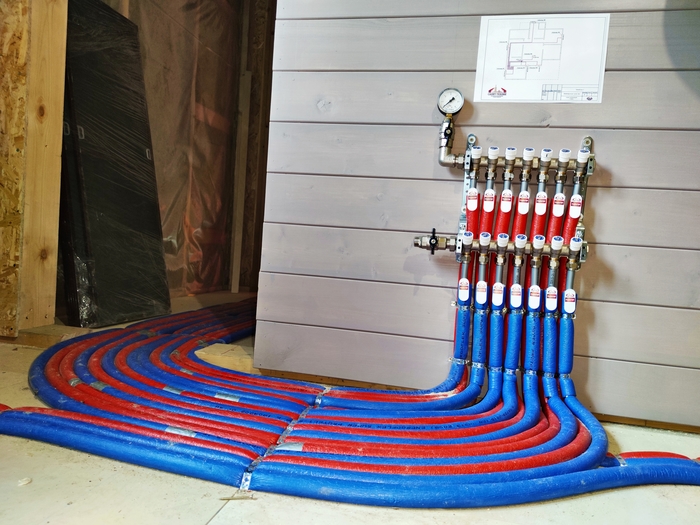

Тут всё ещё проще, чем обычно, так как из системы отопления только радиаторы из-за того, что на полу будет везде деревянно покрытие. Кроме с/узла и кухонной зоны, где под плиткой, в пространстве клеевого слоя, будет покоится электрический теплый пол.
Денис со своей бригадой поумирал несколько дней в пространстве под домом, высотой около полу метра, монтируя канализейшн в утеплителе, длины трубопроводов которой оказались большими, а монтировать, лежа на спине, всё-таки не особо удобно. Точнее, вообще не удобно. Точнее, вообще, ни разу не удобно.
Но, неудобство монтажа нас как-то ещё нигде не останавливало, поэтому трубы водоотведения смонтированы и, на всякий случай, упакованы в утеплитель.
Идет подготовка к монтажу котельной и ввода воды в дом от скважины с установкой в ней насоса и гидроаккумулятором с автоматикой PM-2 в доме.
Однотрубная система отопления – преимущества системы и способы монтажа
Одной из конструкций, предназначенных для прогрева частного дома, является однотрубная система отопления. Данная система достаточно проста, поэтому ее часто берут на вооружение владельцы частных домов. В данной статье будет рассмотрена схема однотрубного отопления частного дома и ее особенности.
Устройство однотрубной системы отопления
Ключевая особенность данной системы заключается в том, что подача и отвод теплоносителя выполняются одной трубой, к которой посредством подводок подключены все отопительные приборы, установленные последовательно. Основная магистраль подключается к источнику тепла и затем возвращается к нему же, тем самым замыкая контур. Для обеспечения необходимого давления в системе присутствует вертикальная труба, по которой вода поднимается до верхней точки, а по мере остывания перемещается дальше.
Немного иначе будет отопление в одну трубу в частном доме, имеющем два этажа. В данном случае вода из установленного вертикально стояка проходит по отопительным контурам. На первом этаже стояк опускается до уровня пола, в результате чего образуется разгонный коллектор. Далее труба проходит по всему дому, подавая воду в подключенные отопительные приборы, и уже после этого попадает в источник тепла.
Схема однотрубной системы отопления в частном доме с двумя этажами имеет свои особенности:
Впрочем, описанный процесс можно скомпенсировать грамотной планировкой, которая позволит обойтись без дополнительных секций. Если разогретая жидкость будет попадать в первую очередь в жилые помещения, а потом в хозяйственные, то расширять батареи не придется.
Как правило, для нормального функционирования однотрубной отопительной системы используется принудительное движение воды, для которого требуется циркуляционный насос – в таком случае работа отопления будет стабильной, но энергозависимой.
Если имеются некоторые опасения по поводу перебоев с электричеством, то обустраивается самотечная однотрубная система отопления для дома. Она работает по описанному выше принципу: устанавливается разгонный коллектор, находящийся на высоте хотя бы 2 метров от уровня пола.
Чтобы система могла функционировать, потребуется расширительный бак, установленный выше крайней верхней точки контура трубопровода. Как правило, местом установки бачка является чердак. Подсоединенный к системе бачок обеспечивает ее работу, но эффективность самотечной системы даже при грамотном обустройстве оставляет желать лучшего – движение воды за счет разницы температур нельзя назвать достаточно интенсивным.
Гораздо лучше работает закрытая однотрубная система отопления с принудительной циркуляцией, которая обеспечивается насосом. В таких конструкциях используются мембранные расширительные бачки, поскольку система имеет замкнутый контур. Впрочем, разгонный коллектор все равно потребуется – он будет поддерживать уровень воды во всех батареях и способствовать нормальному движению теплоносителя.
Классификация однотрубных отопительных систем
Существует два разных вида однотрубных систем отопления:
Подключать отопительные приборы можно тремя способами:
Наибольшее распространение получило нижнее подключение радиаторов, которое ценится за практически незаметные трубы, что улучшает интерьер помещений. Впрочем, с точки зрения эффективности такой вариант далек от идеального – теплоотдача батарей в данном случае заметно снижается.
Оптимальным вариантом является диагональная схема подведения труб, при которой отопительные приборы прогреваются должным образом и демонстрируют максимальную эффективность. В любом случае, перед тем, как сделать однотрубную систему отопления, нужно разработать проект, отображающий мельчайшие детали будущей конструкции.
Достоинства и недостатки однотрубных систем
Однотрубная система отопления частного дома имеет несколько весомых положительных качеств:
Также стоит отметить и основные недостатки однотрубного отопления:
Рекомендации по монтажу
При обустройстве однотрубной системы отопления требуется, несмотря на ее простоту, выполнять все этапы работы внимательно и грамотно, учитывая все нюансы и особенности конструкции.
Чтобы все было сделано правильно, стоит воспользоваться следующими рекомендациями:
Заключение
В итоге можно сказать, что однотрубная система отопления при всех ее достоинствах совершенно не подходит для больших и многоэтажных домов. К тому же, несмотря на простоту и низкую стоимость, такая система вызывает немало проблем и требует внимательного подхода при обустройстве.
