Обслуживание трапеции дворников
На 7 году жизни гранты, в зимне-весенний период появились звуки типа тр-тр-тр при работе стеклоочистителя.
Эти звуки и некоторое замедление скорости движения дворников по стеклу намекали, что требуется обслуживание данного механизма и появилась не нулевая вероятность по закону подлости в самый не подходящий момент встать на трассе в дождь/снег с заклинившими дворниками.
Серьёзной проблемой стали хорошеечно прикипевшие поводки в шлицевом соединении.

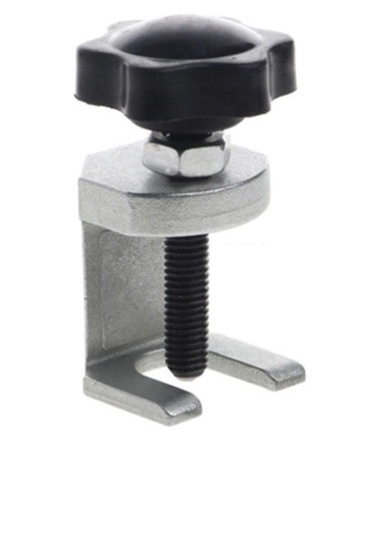

Посмотрев всякие видео на ютубе о снятии поводков без съёмника, могу смело сказать всё это фуфло и обман. Хорошо прикипевшие поводки снимаются только съёмником.
Ну а дальше всё относительно просто. Снимаем трапецию в сборе, открутив 2 болта и гайку.
Снимаем стопорные шайбы, 2 обычные шайбы и резиновое колечко из каждого привода.
Фотаем как всё было и расчекрыживаем с помощью большой шлицевой отвёртки.
Вроде бы стеклоочиститель от VALEO, а смазки пожалели, и та обычный литол 24

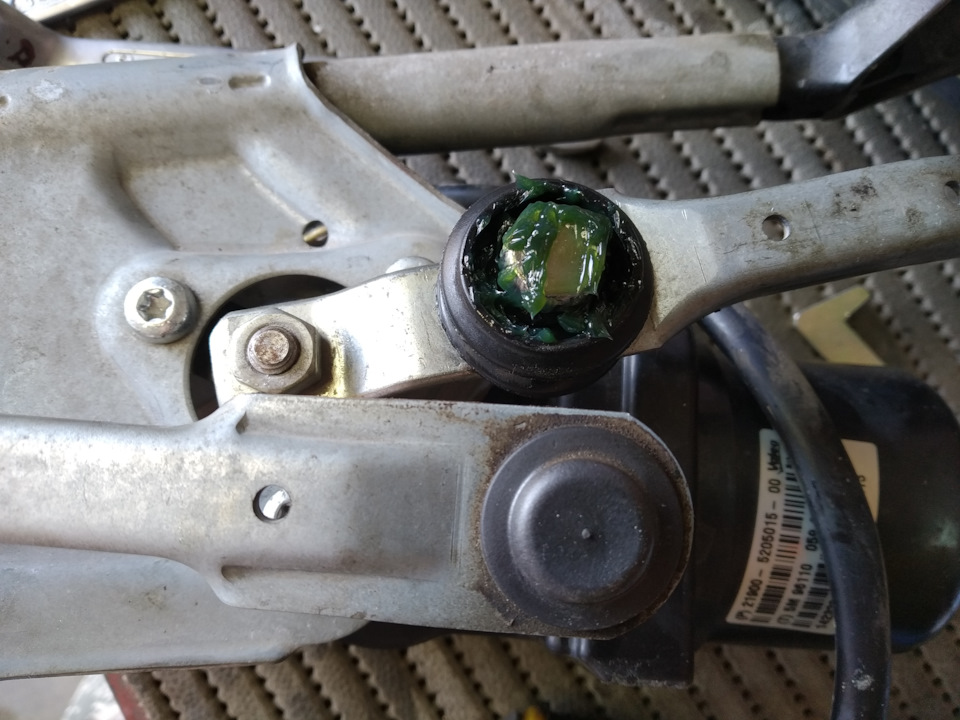

После чистки очистителем карбюратора и чистой хб тряпочкой не жалея наносим на все трущиеся поверхности новую смазку.

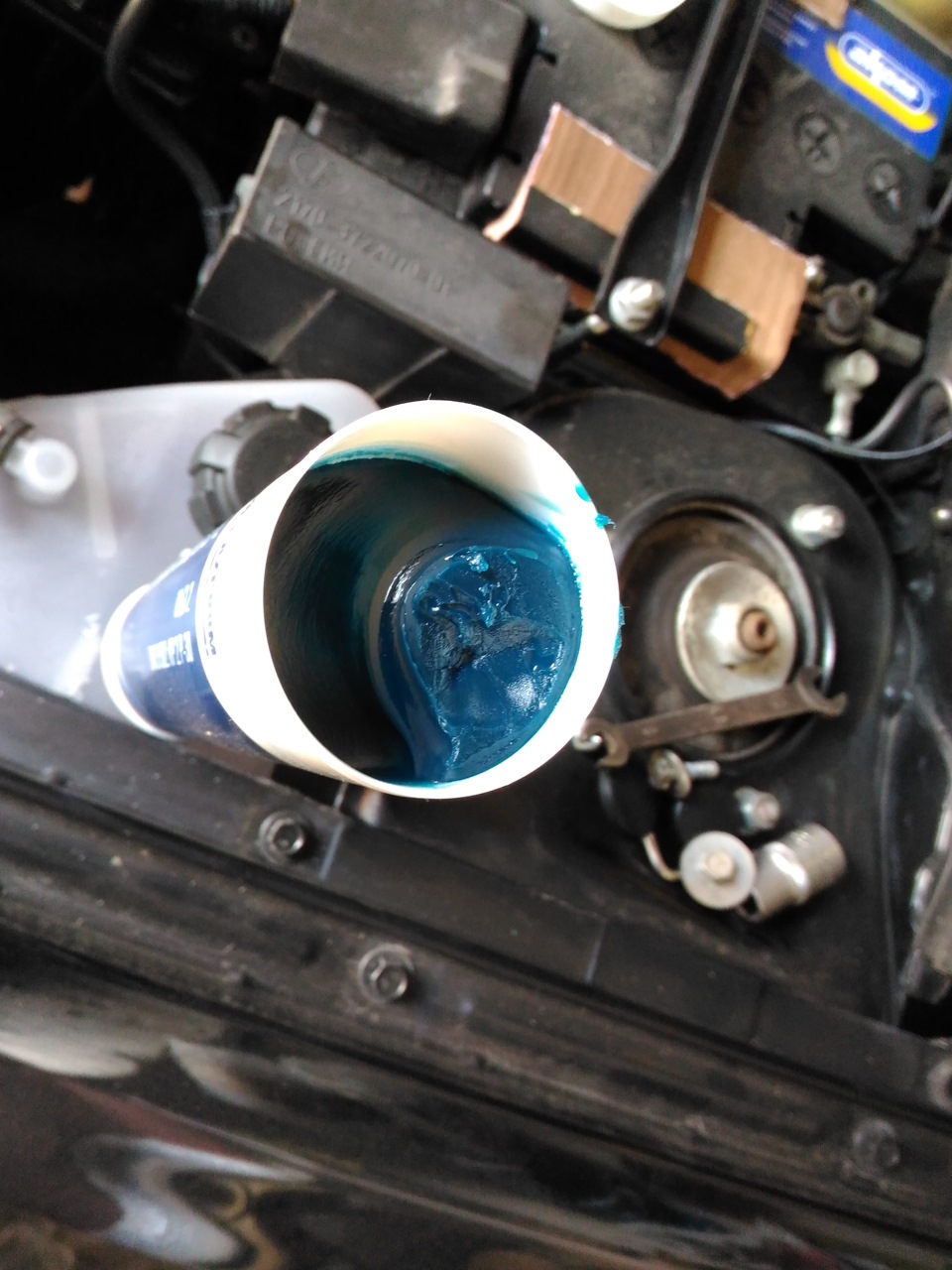

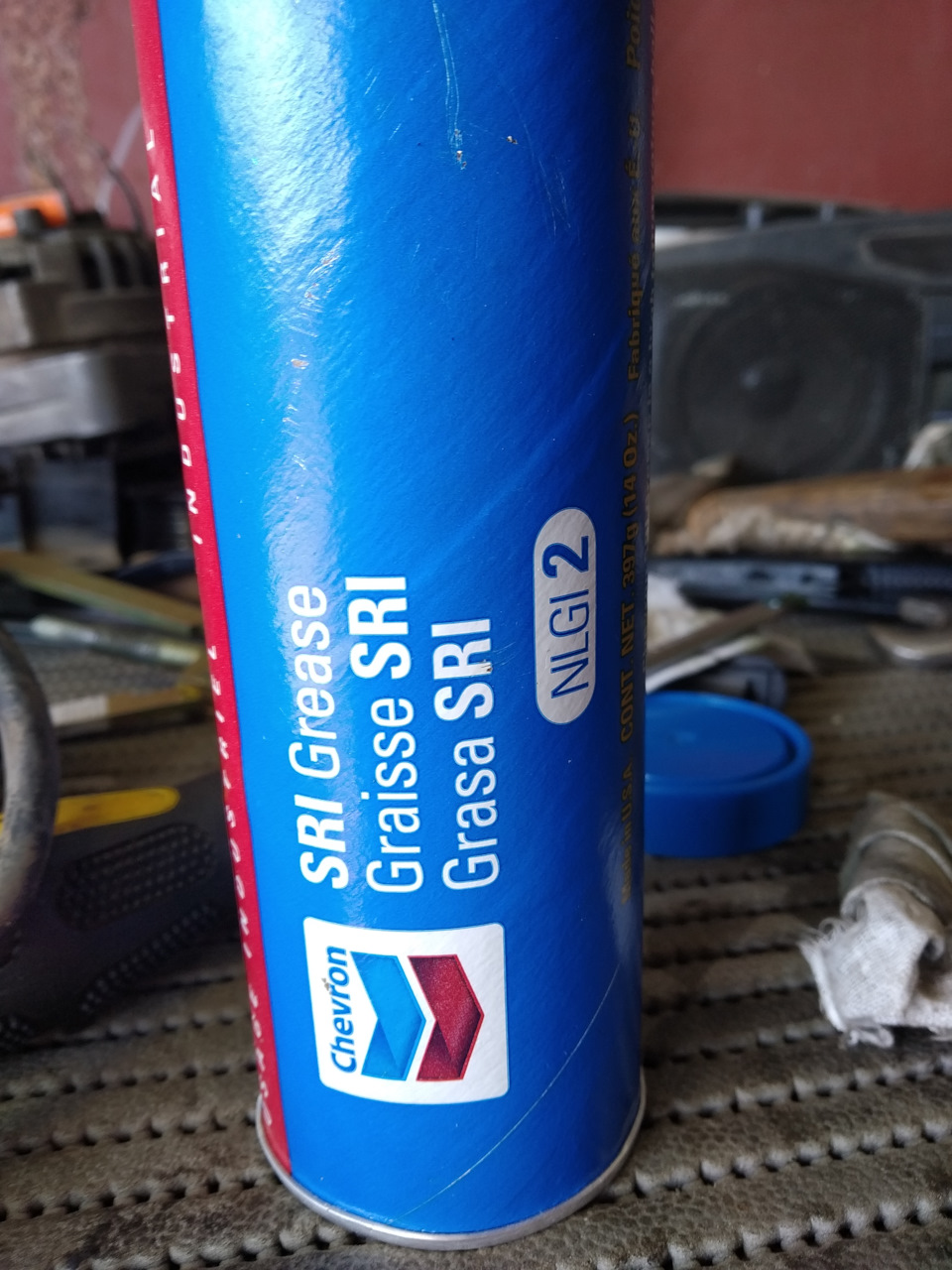

Использовал зелёную смазку chevron sri grease NLGI 2 на основе синтетического поликарбомидного беззольного загустителя. Вместо литола на загустителе в виде литиевого мыла думаю будет на много лучше.
Стартер, трапеции дворников — чистка, смазка. Освещение багажника
Решил пока тепло и солнечно, да и время есть, заняться машинкой. Дворники немного стали напрягать своей работой, хотя вроде и работало все, но как-то медленнее, чем хотелось бы.

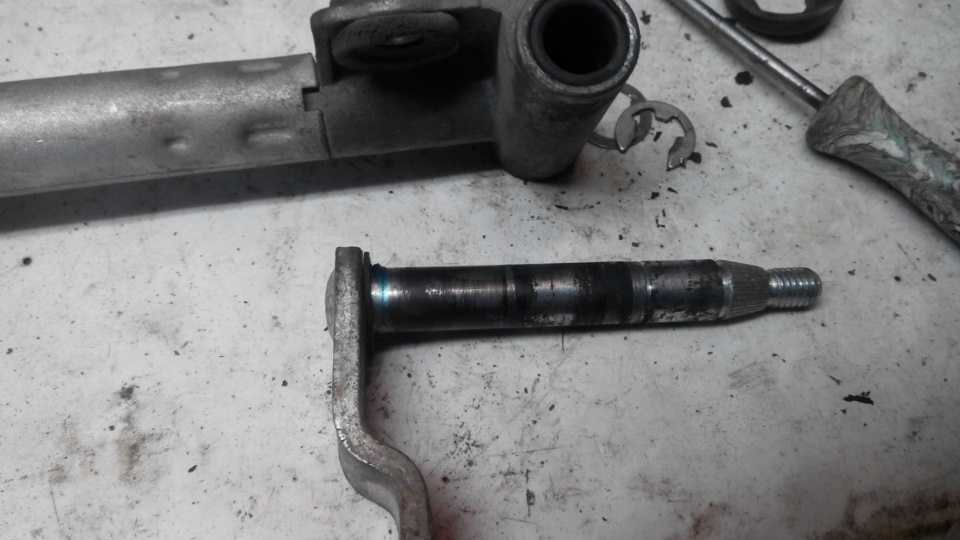

Основные валы оказались не ржавыми и вполне в хорошем состоянии.

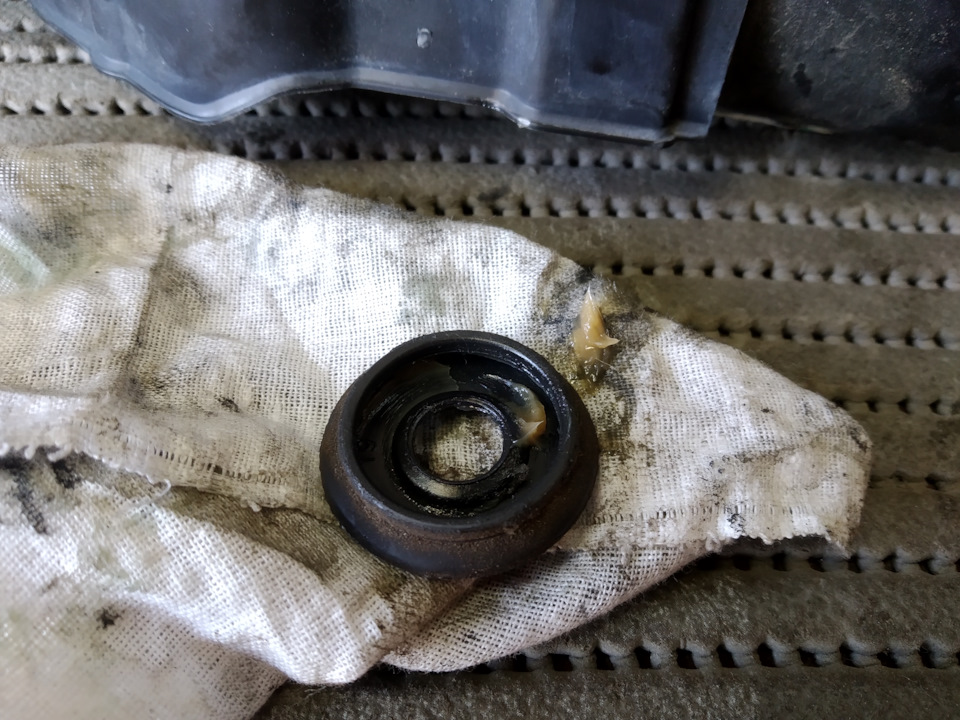

Пластиковые шарниры не смог снять, сильно усердствовать не стал дабы не сломать. Так под резинкой промыл и натолкал шприцом смазки.

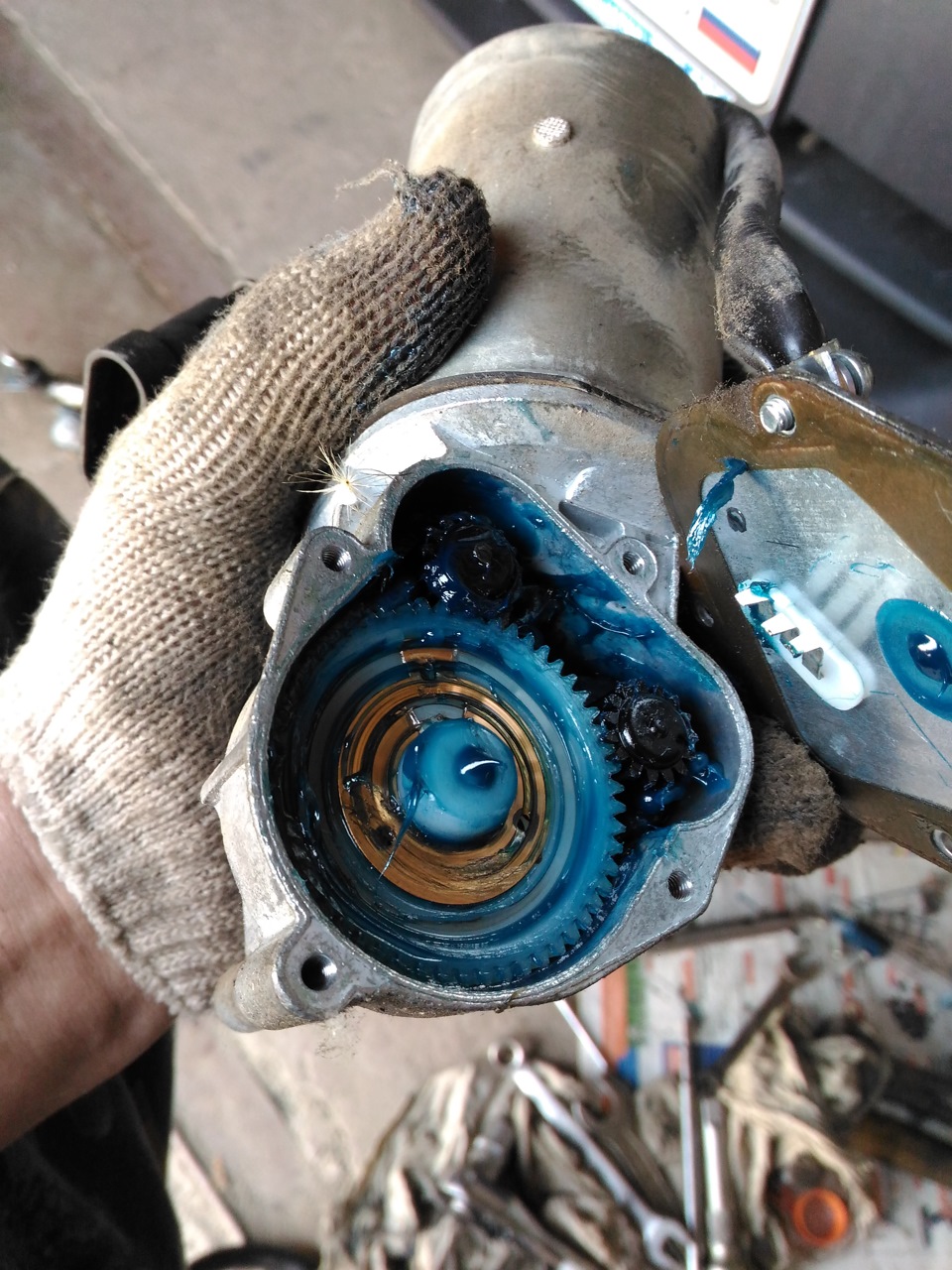

В самом редукторе смазки было достаточно

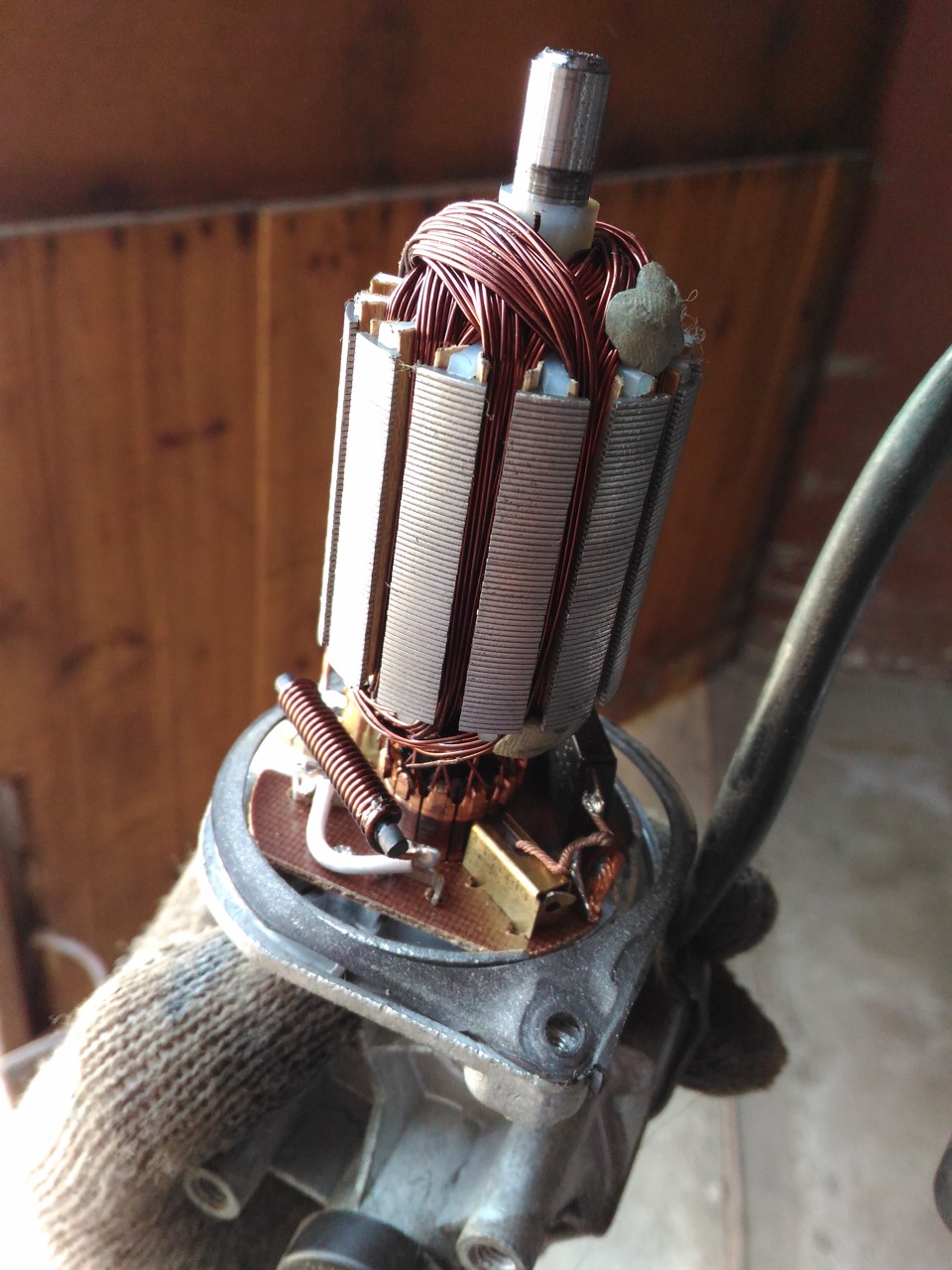

Корпус двигателя внутри малость поржавел
Все собрал, поставил, работать стало немного лучше, но не скажу, что прям сильно лучше. Но это потому, что и до этого не плохо работало. Зато на душе теперь спокойно.

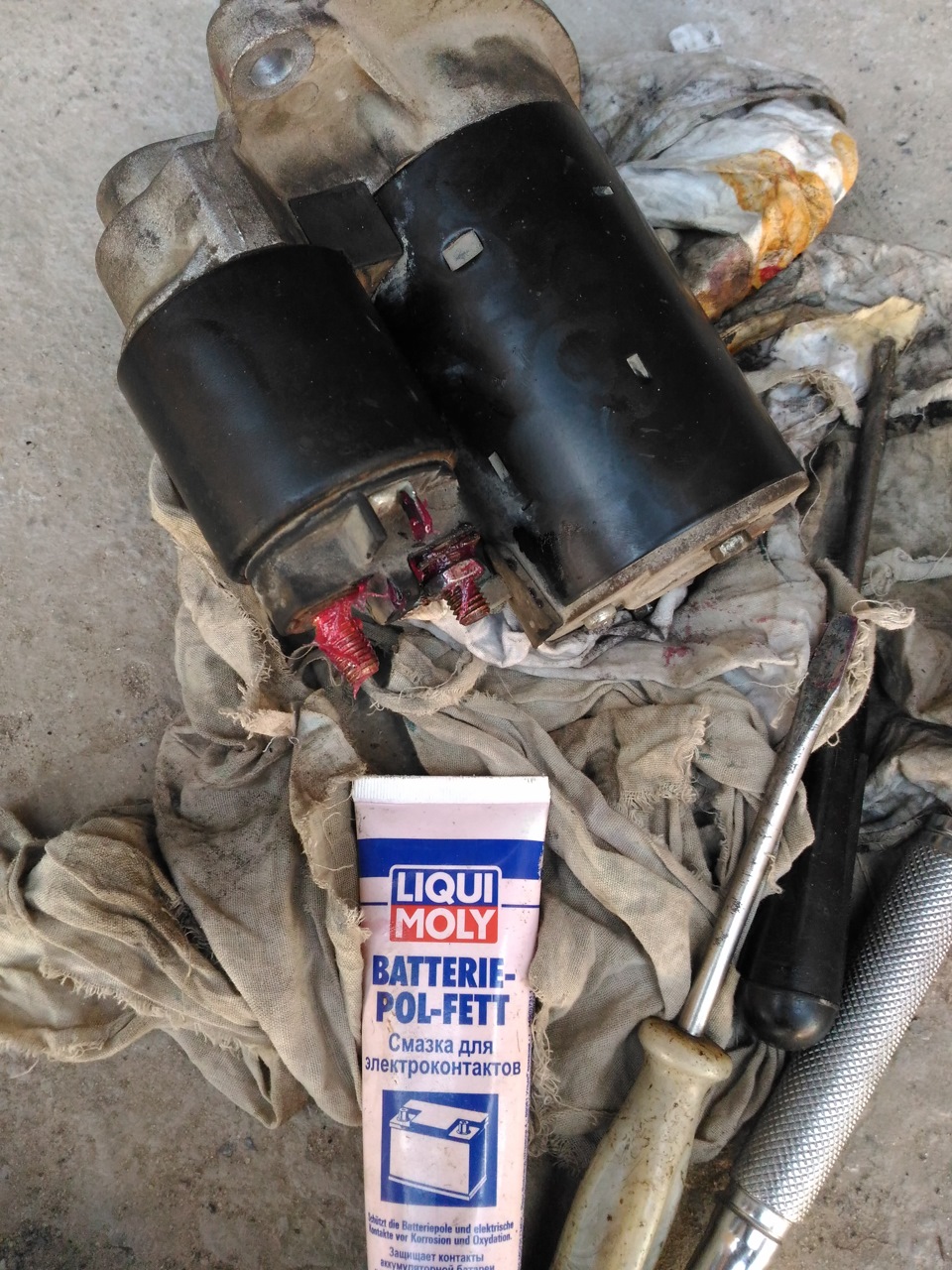

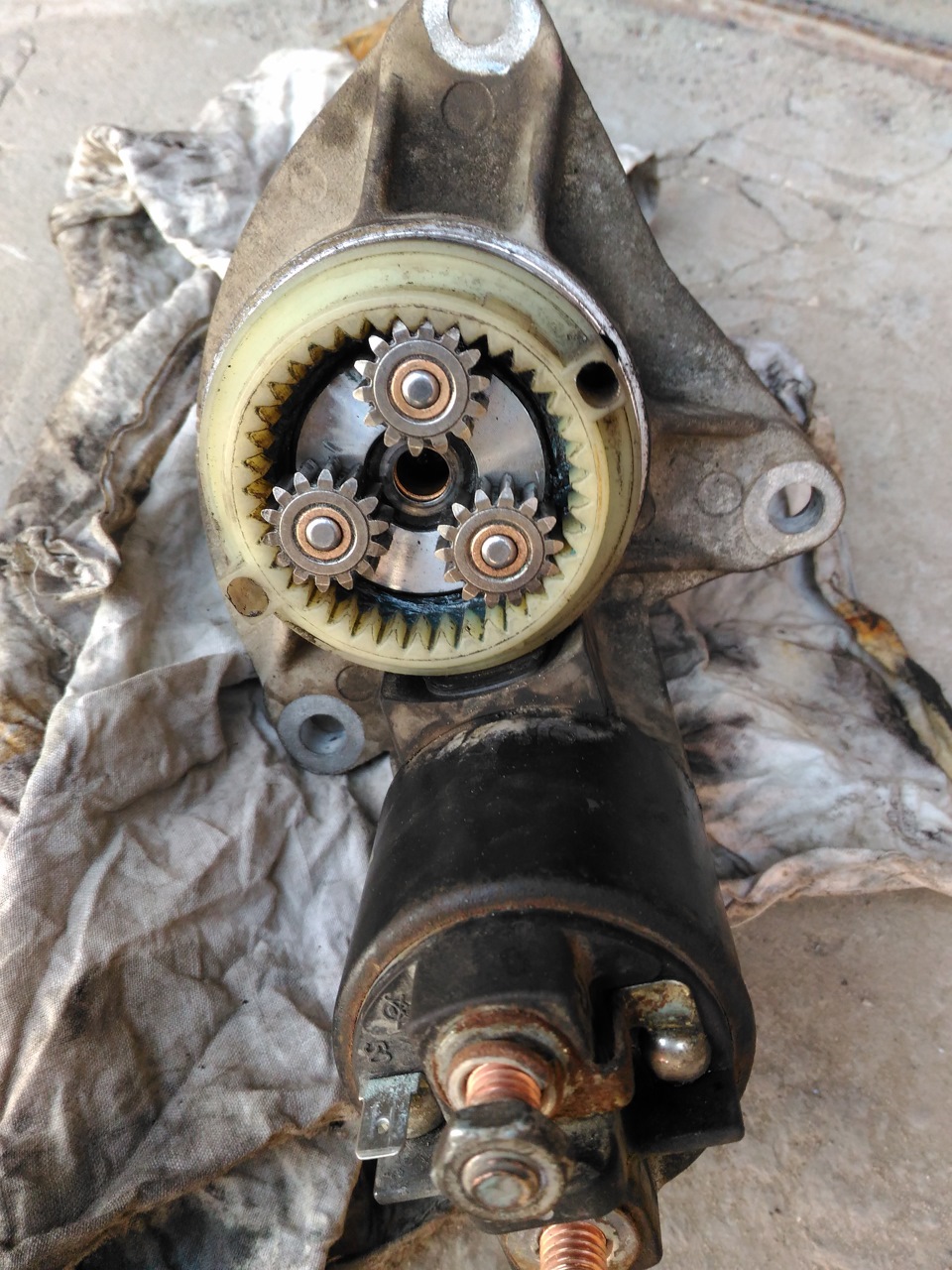

Потом решил снять стартер и почистить

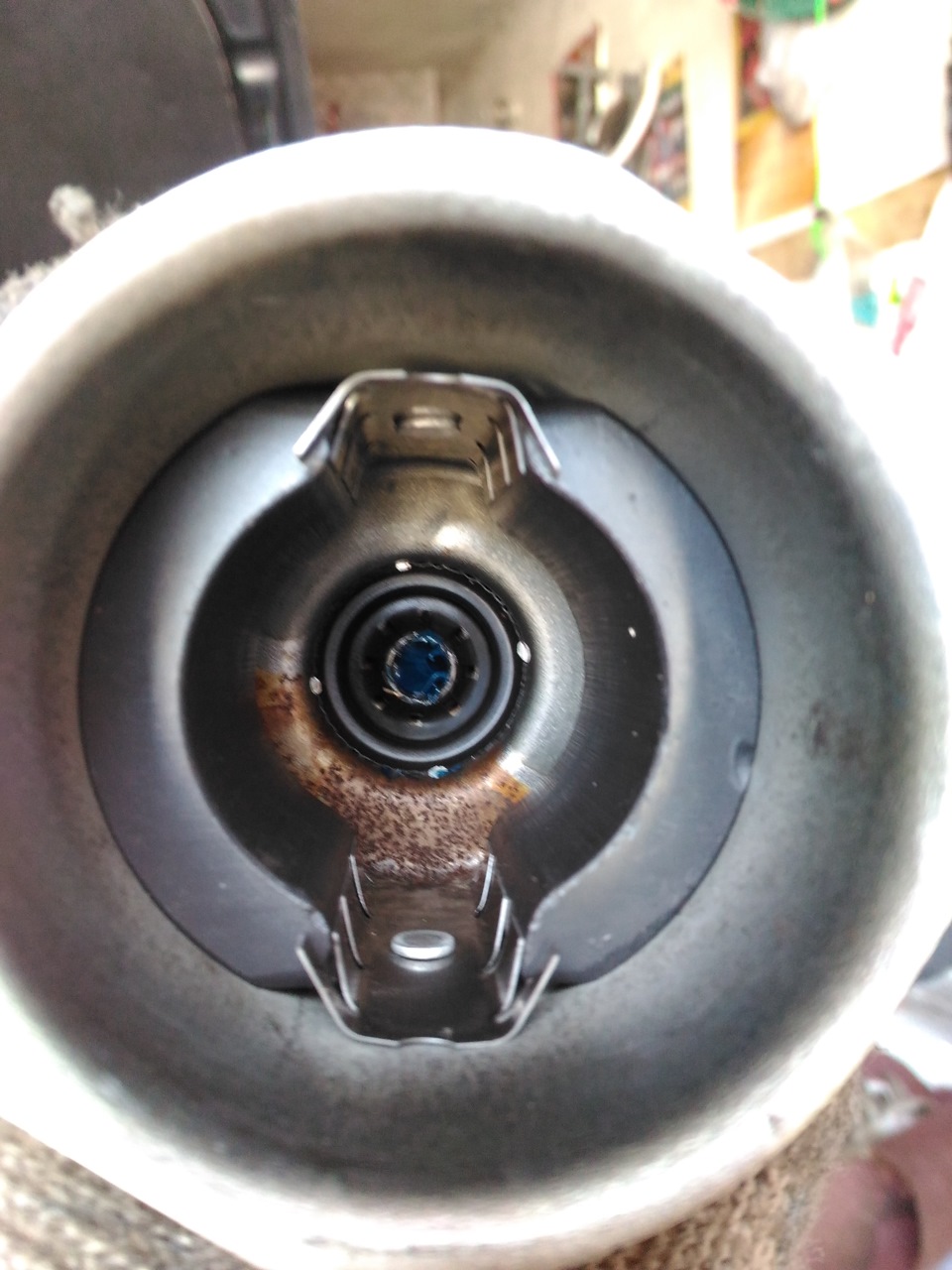

так как и у большинства издает неприятные звуки. Реле открутить так и не смог, винты закисли. А вот здесь в редукторе смазки было мало
Все промыл растворителем и смазал все той же смазкой.
Все контакты промазал специальной смазкой
В смазанном виде не сфоткал. Собрал на место, завел, все посторонние звуки исчезли, сейчас работает как надо. Вот только вопрос — надолго ли? Впрочем, если опять засвистит, смажу заново, немного времени занимает.

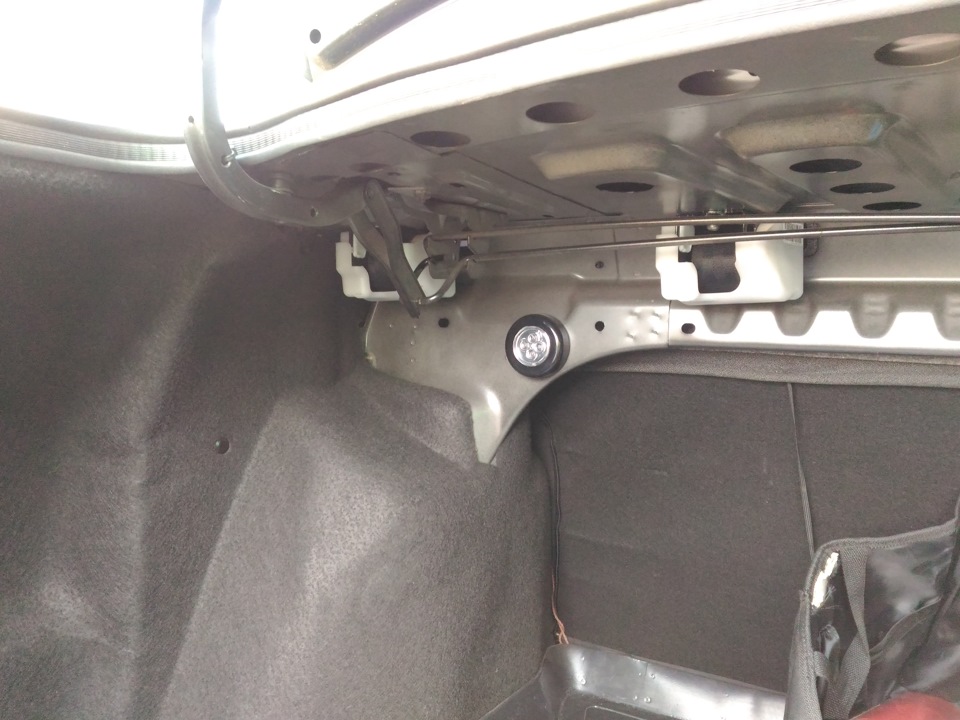

Ну и напоследок как я решил проблему освещения в багажнике
Стоит копейки, установка меньше минуты, а результат отличный)).

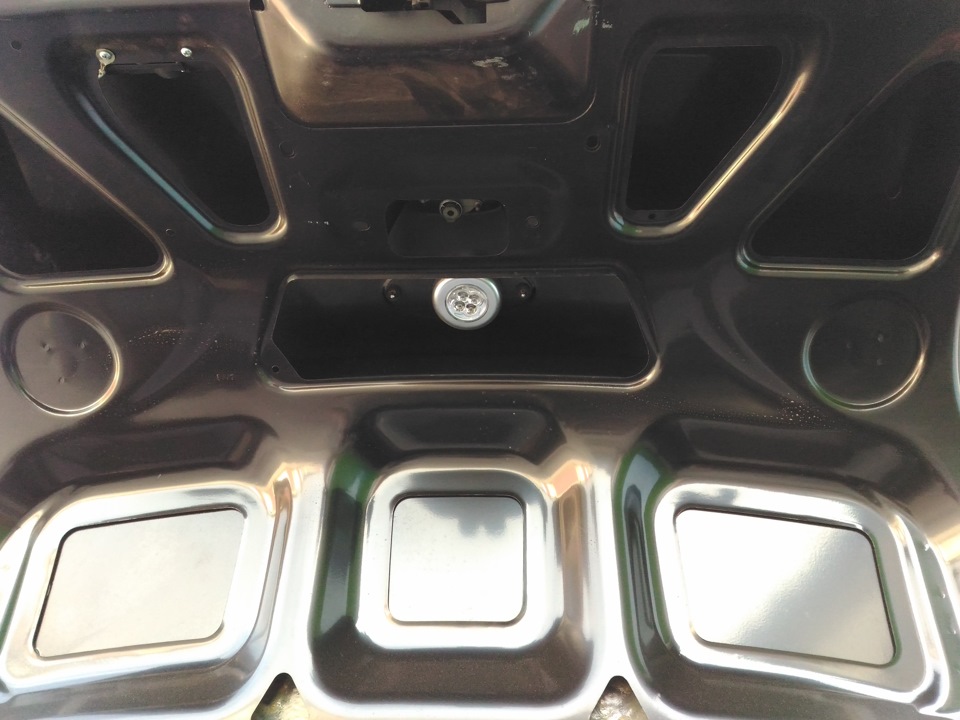

Кстати пользуюсь этим уже больше года, только недавно добавил второй фонарь на крышку багажника. Теперь вообще огонь)
Переборка/смазка трапеции и шумка дренажа
Всем доброго времени суток, все мы знаем о чрезвычайной экономии на всем нашем любимым АвтоВазом, ну неужели жалко каплю смазки на особо трущиеся детали в трапеции дворников? пробег 39тыс и на 1 скорости уж больно вяло они стали работать, было принято решение разобрать и смазать.

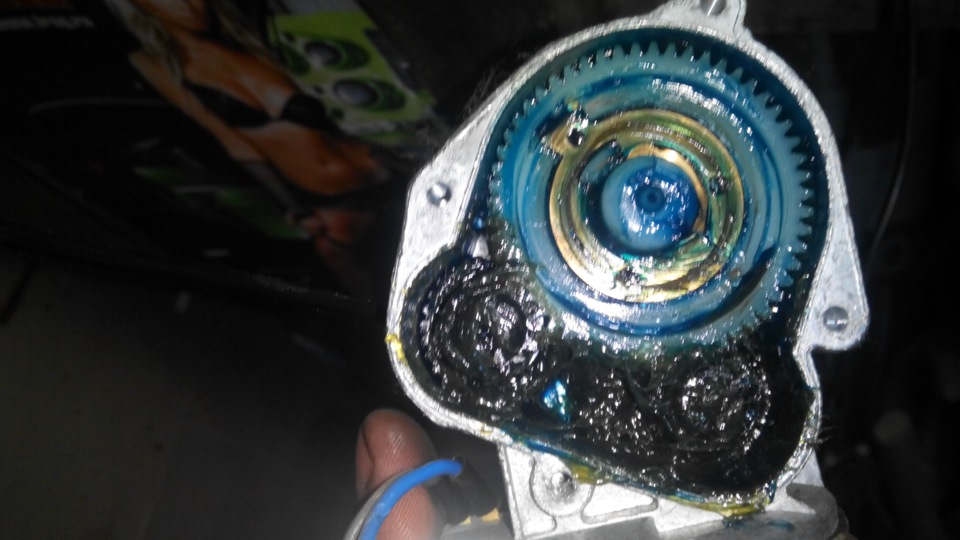

Включаем зажигание и останавливаем дворники в верхнем положении (для удобства снятия), откручиваем грёбаные Торексы на жабо, да я как всегда использовал плоскую отвертку)) снимаем щетки с поводками головкой на 13 и нам открывается вид на грязную, измученую и молящую смазать себя трапецию, отщёлкиваем штейкер от моторчика и откручиваем 3 болта на 10 (прям на виду, не промахнетесь) и спокойно вытаскиваем все вместе, далее ОБЯЗАТЕЛЬНО пометьть положение тяги от мотора к самой трапеции, это очень важно! и потихоньку разбираем)) к моторы прикручен редуктор, вскрываем пластмассовую крышку, промываем все шестерни и набиваем новой смазки, далее трапеция: я ее разобрал до винтика, все сфоткал чтоб понять как обратно собирать и положил в замочку в тазик с порошком, через час отдраил щёткой с ферри и о чудо, она оказывается блестящая! смазываем все что видим и собираем обратно, проверяем все ли двигается, можно до установки моторчика прокрутить трапецию, моя начала сразу же резво шевелиться)) прикручиваем моторчик и по меткам выставляем тягу-все в ажуре, идем к машине:)
Так же хотелось тишины от работы моторчика, решился на крайние меры: купил StP Gold 2.4мм, все обезжирил в дренаже и проклеил полностью, обалдеть ушел целый лист) прикрутил трапецию — ребят, как новая, аж приятно глазу:) накинул дворники, закрылся в машине и включил дворники… кроме как прыскание воды из форсунок не слышно НИЧЕГО, очень непривычно и афигенно! Кстати купил новые щётки Bosch, трут идеально!
Сделаю вывод: все в совокупе дало лучший результат:
— именно Мягкая работа щёток
— Быстрая работа трапеции
— Бесшумность
— Плавность включения и выключения, без всяких толчков
На все провсе вышло часа 2-2.5, работой доволен на все 100!
Смазка трапеции дворников
проблема с смазкой в дворниках тож хромает с завода, исправим)

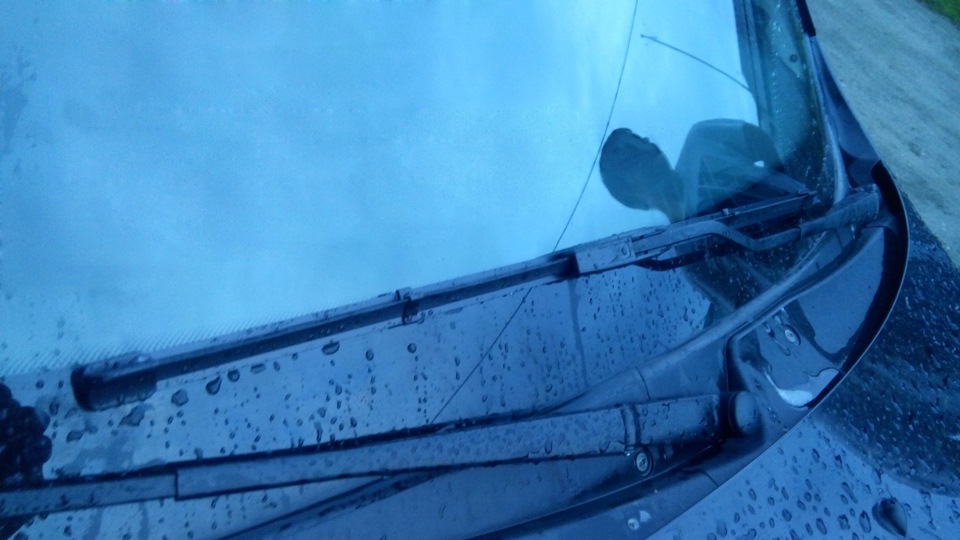

размечаем как стояли дворники маркером
снимаем дворники, снимаем кожух
вытаскиваем полностью трапецию
помечаем как стояли направляйки на моторчике
в моторчике нече вроде смазка
разбераем все до конца, ве трущиеся части, чистим, промываем
и смазываем от души

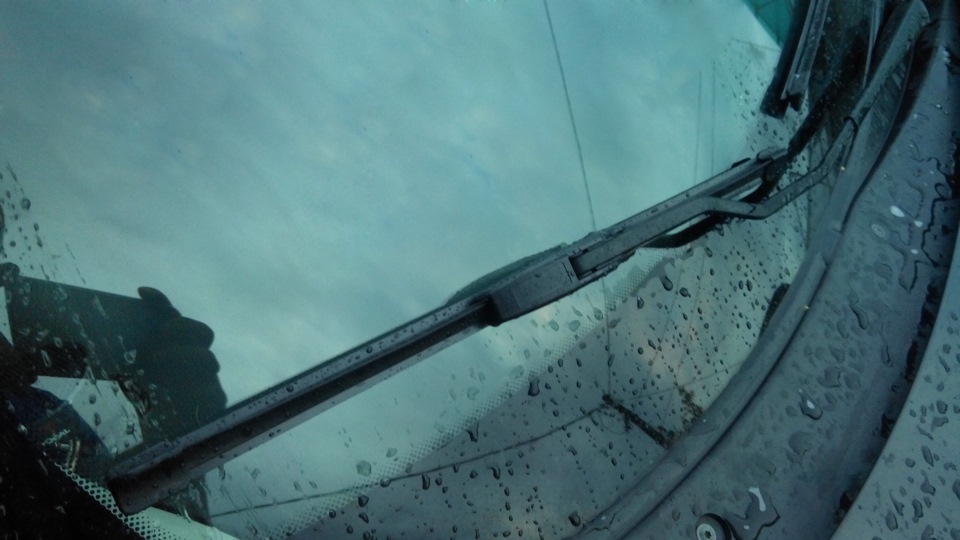

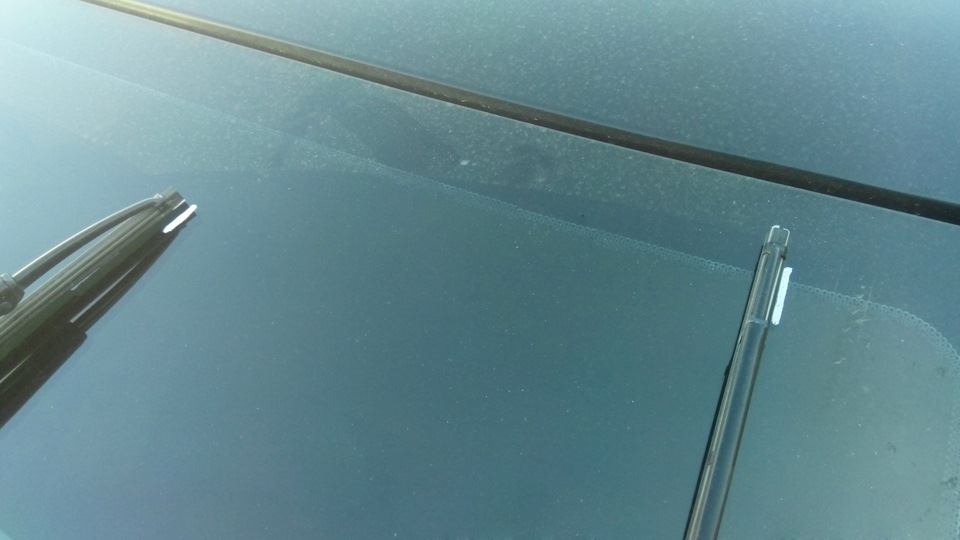

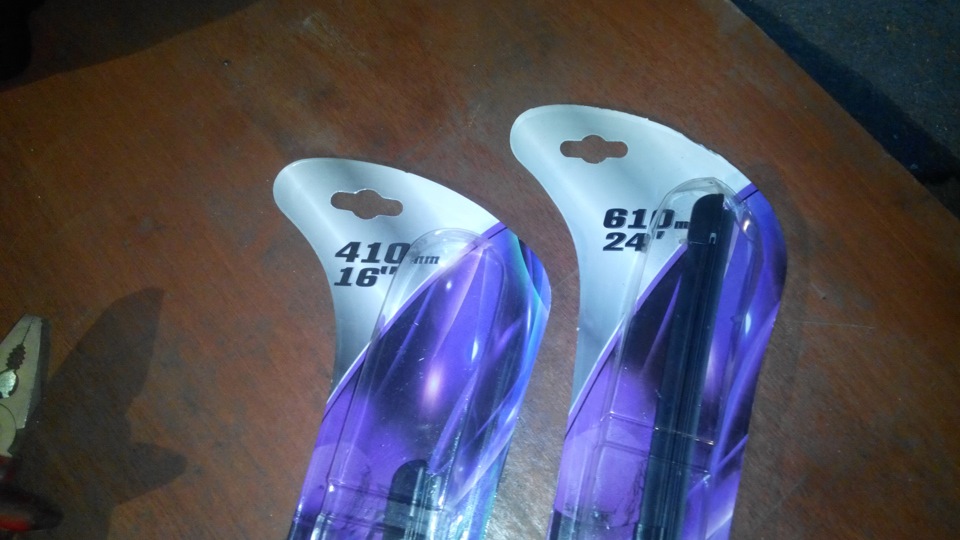

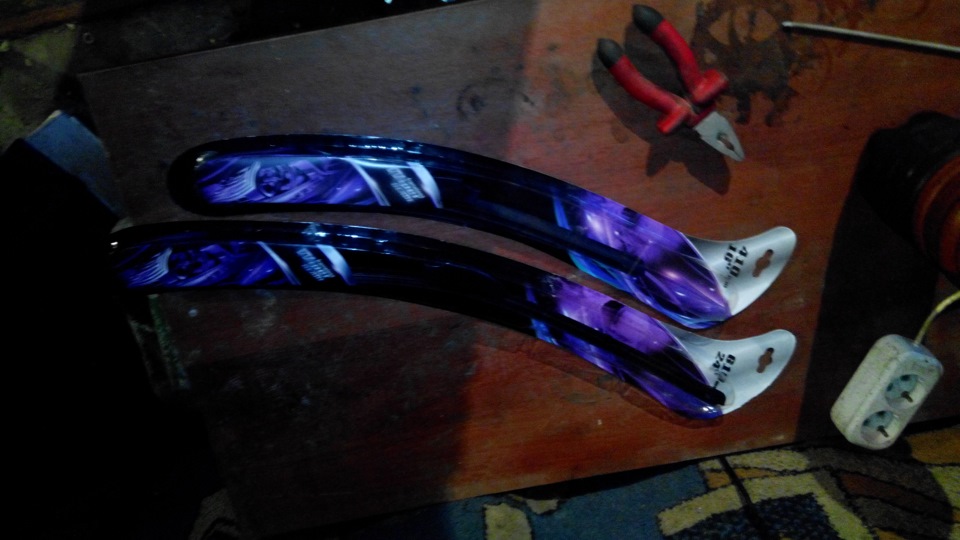

и взял новые дворники, взял чуть побольше
Лада Гранта 2013, двигатель бензиновый 1.6 л., 87 л. с., передний привод, механическая коробка передач — расходники
Машины в продаже
Комментарии 12
Полезная статья, завтра тоже этим делом займусь) Кстати какую смазку использовал? Думаю попробовать графитовую.
Да графитка и была)
Альтернативный вариант без снятия трапеции (кроме мотора): все шарниры промываются большим количеством WD-40 (мин. расход — баллон 100 мл на трапецию).
всё, на века теперь!))
Всё правильно сделал)
Дельная операция! Тоже скрипят дворники, сначала грешил на моторчик, вынул — смазал, звук остался. Остается только трапеция, значит надо ещё больше приложить силы, что бы разобрать)
Я еще поставил защиту на шарниры, а то вода со стекла течет прямо на них
Как поставил?есть бж?
Есть бж, правда колхозно
Тоже надо занятся, свистит водительский дворник…
Профилактика трапеции и моторчика стеклоочистителя
Важность правильной и безотказной работы стеклоочистителей легко понять в тот момент, когда они внезапно выходят из строя прямо во время проливного дождя или сильного снегопада. Замена трапеции и мотора стеклоочистителя при такой погоде – не самое приятное занятие, поэтому лучше заранее позаботиться о том, чтобы они были в рабочем состоянии.
Причины выхода из строя и плохой работы стеклоочистителей
Практика показывает, что основной причиной неправильной работы или отказа стеклоочистителей в Калине является недостаток смазки деталей мотор-редуктора, износ щеток, шестерен или окисление контактов. Существует два альтернативных способа решения данной проблемы: приобретение новой трапеции, мотора или конструкции в сборе (в зависимости от типа неполадок) при их выходе из строя или своевременная профилактика, выражающаяся в смазке деталей, удалении загрязнений продуктов износа и очистке контактов от окисла.
Первый вариант более простой и требует меньше затрат по времени. Замена трапеции и моторчика стеклоочистителя занимает не более получаса и элементарно может быть выполнена своими руками с использованием ограниченного набора инструментов. Однако стоимость конструкции в сборе составляет в среднем около 2,5 тысяч рублей. Замена же по отдельности не гарантирует успеха, тем более что в скором времени возможен выход из строя старой детали и ее все равно придется приобретать. Вариант с профилактикой потребует лишь немного больше времени, зато затраты ограничатся только покупкой смазочного материала.
Ремонт трапеции и моторчика стеклоочистителя
Профилактические мероприятия рекомендуется проводить минимум раз в 2 года. Обычно этого вполне достаточно для того, чтобы держать стеклоочистители в рабочем состоянии и не заботиться о покупке нового мотора и трапеции. Сама процедура сводится к снятию всей конструкции, последующей ее разборке, устранению дефектов, сборке и установке в обратной последовательности.
После разборки мотора следует уделить особое внимание шестерне и валу мотора. Чаще всего отсутствие смазки и образование отложений на последнем становится причиной медленного хода стеклоочистителей или их полной остановки. Вал необходимо тщательно очистить и смазать. При разборке мотора внимательно осмотрите контактные щетки и коллектор, проверьте целостность обмотки и состояние контактов. Имеющийся налет необходимо устранить.
Спасибо за подписку!
Смазать шарниры трапеции можно при помощи шприца или трубчатой насадки для аэрозольных баллонов – в пластиковых заглушках для этого предусмотрены специальные отверстия. Особого внимания здесь требует основной вал, который лучше извлечь из втулки, тщательно очистить и смазать.
Своевременная профилактика трапеции и мотора стеклоочистителей позволит вам избежать дополнительных трат и при этом гарантирует безотказную работу стеклоочистителя. Если же этим заниматься лень, то можно просто заменить всю конструкцию в сборе полностью, когда это понадобиться.
