Замена смазки моторедуктора стеклоочистителей
Часть 1. Мотивация
Вот что мне нравилось всегда в машинах японского/немецкого производства во время дождя или иных осадков, так это дворники. А точнее, скорость их работы. На Ford Focus 2 на третьей, самой быстрой скорости они машут так, что вся машина покачивается, без преувеличений.
Что не нравилось в дворниках Приорика, так это скорость особенно в сезон отличный от летнего — температура на улице падает, дворники начинают лениво работать. Вторая и третья скорости по расторопности буквально не отличались, а если побрызгать на стекло водой из форсунок стеклоомывателя, то после положенных взмахов (если ни одна из скоростей не активны) дворники парковались чуть выше положенного парковочного места, примерно на сантиметр. Может и не критично, но приятного мало.
Раз в интернете есть масса информации о решении проблемы и руки вроде не самого низкого сорта, то почему бы, наконец, не исправить это? И вот сегодня по дороге из Иркутска, надо сказать спонтанно, задумал заняться этим.
Часть 2. Работы
Первым делом зашёл в близлежащий автомагазинчик, именуемый у нас «Орехом», и приобрёл упаковку графитной смазки «ШРУС-4» да баллончик очистителя карбюратора для удаления заводской смазки из моторчика, если таковая там вообще имеется.
Далее по пунктам:
Первое, и самое важное, открываем капот)
Включаем зажигание и запускаем дворники, а как только они достигнут верхней точки — зажигание отключаем. Без этой операции трапецию вынуть не удастся.
А далее вооружаемся инструментом для организации доступа к трапеции и моторчику. Во-первых, вооружившись головкой на 13 откручиваем поводки дворников, запомнив какой из них правый, а какой — левый. Крестовой отверткой выкручиваем минимум 3 (на левой части жабо, по ходу движения авто), а в идеале все 6 (левая и правая части) саморезов, удерживающий жабо в районе его прилегания к лобовому стеклу. Всё той же крестовой отверткой выкручиваем 3 (так в моём случае, ввиду установленной растяжки передних стоек) или 4 (как это идёт с завода) самореза, удерживающие левую, по ходу движения авто, часть жабо, после чего вынимаем и убираем её в сторону.
Теперь открывается вид на пациентов: трапецию и моторчик, но достать их мешает бачок расширения и растяжки передних стоек, а значит для прежде надо разобраться с этим. Головкой на 13 откручиваем 6 гаек крепления растяжки и убираем её в сторону. Отогнув матерчатую обшивку, осторожно, чтобы не повредить патрубки, приподнимаем и отодвигаем бачок с ОЖ.
Собственно, теперь можно заняться непосредственно трапецией и моторедуктором.
По краям трапеции откручиваем две гайки на 10, чуть ниже, под моторчиком, головкой на 10 выкручиваем болт — теперь остается только умудриться их вынуть. На самом деле, вся проблема проводимой операции заключается именно в этом этапе. Даже не знаю, как объяснить, как лучше это сделать… В общем, сдвинув конструкцию на пару сантиметров левее (по ходу движения авто) вынуть её будет не так и сложно, правда будет мешать одна из тяг, но и это не проблема — чуть прижав её, трапеция выскочит к вам в руки.
Далее всё интуитивно понятно. Выкрутив три болта на 10 и, рожковым ключём, одну гайку на 13, отделяем трапецию от моторчика. Пускай временно полежит в стороне.
С помощью отвертки «-» выкручиваем 4 небольших болтика на самом моторчике и вскрываем «ящик пандоры».
Ну что сказать, на вид самый настоящий пластилин… Очень густая и липкая смазка. Но лучше так, чем ничего.
Вынимаем три шестеренки. Теперь-то нам и пригодится чистящее средство, купленное заранее. Хотя теперь понимаю, что второй баллончик определенно был бы не лишним. Сначала, для экономии средств и времени, частично убираем содержимое отверткой.
С помощью некоторого количества Уайт-спирита и тряпок вычищаем следующий слой смазки. А под конец в ход пойдёт баллончик с очистителем — для промывки зубчиков шестерёнок и финальной обработки внутренностей. Ах да, и прокладку протереть Уайт-спиритом не помешает.
Теперь вставляем шестерёнки на постоянное место жительства и наполняем весь конструктив смазкой. Изначально планировал использовать графитку, но решил использовать трансмиссонное полусинтетическое масло BP Energear EP 80W90, оставшееся со времен замены масла в КПП.
Вроде как конструктив герметичен, даже прокладка есть, подумал я и решил отойти от классики применения графитки. Залил, собрал моторчик, протер его — вроде как герметично и сухо.
Отложив в сторону моторедуктор, переходим к трапеции. Тут рассказывать особо не о чем… Открываем доступ к шарнирным соединениям и обильно смазываем, на этот раз графиткой.
Перед сборкой и установкой всего в обратной последовательности, решил кусочек вибропласта, оставшегося после проклейки крыши, прилепить на моторчик — авось тише станет, по-крайней мере хуже точно не будет.
Далее сборка в обратной последовательности.
В самом конце работ, перед установкой поводков дворников, я бы посоветовал включить зажигание, чтобы моторчик принял состояние покоя — тогда можно беспрепятственно устанавливать дворники не в верхнем положении, а в нижнем, уже в положение парковки.
Часть 3. Результат
В общем, из-за отсутствия опыта, потребовалось около трёх часов. Результат определенно стоит затраченных усилий и времени, дворники заметно охотнее, теперь между второй и третьей скоростями есть видимое различие.
Чтобы не быть голословным, решил записать небольшой ролик:
1. Первая скорость на сухую
2. Вторая на сухую
3. Третья на сухую, а затем на мокрую
4. Вторая на мокрую
5. Первая на мокрую
6. Демонстрация отсутствия проблемы с парковкой
Также ушла проблема с парковкой дворников вне установленного положения. Как итог, мы довольны.
Update (18.04.2015): Вот так выглядит работа дворников на третьей скорости спустя 1 год 5 месяцев и 15 дней после замены смазки.
Очевидно, что никаких негативных изменений за этот период не выявлено. Трансмиссонное масло отлично проявило себя стабильными показателями, чего не скажешь о наиболее популярной графитке, при выборе которой многие сталкиваются с тем, что скорость работы стеклоочистителей снижается уже спустя несколько месяцев после проведения работ.
Чистка и смазка трапеции стеклоочистителей
Привет всем-всем 🙂 Сейчас будет немного предыстории о трапеции :)) Всё началось с того, что передние дворники начали у меня скрипеть, я естественно подумал, что проблема в самих щётках) Однако, я был не прав, к моему сожалению. Я поднял поводки — включил дворники, а скрип то не пропал. Тут я и понял, что пора бы уже лезть и что-то делать с трапецией) Но какой русский человек не откладывает всё на потом, надеясь на русское «авось»? Вот и я поступил также, подумал, что
К тому же скрип был непостоянным (то скрипит, то не скрипит), да и на скорость работы дворников никак это не влияло. Всё было примерно как в случае с поворотником, который то работает, то не работает 😀
В общем дотерпел я так до осени, скрип так и не появлялся, а дворники решили преподнести сюрприз — начали настолько медленно елозить по стеклу, что это стало похоже на съёмку в slowmo на всеми любимых айфончиках.
Проблем с поводками дворников не было никаких, открутил гаечки на 13, спокойно снял (но в большинстве случаев проблемы скорее всего будут, поэтому настоятельно рекомендую запастись съёмником поводков). Так получилось лишь потому, что 3-4 месяца назад поводки уже снимались, как раз тогда я и помучился и пожалел об отсутствии съёмника 🙂
Далее аккуратно снял пластиковое жабо, открутил трапецию, она держится на трёх торксах, ничего сложного в демонтаже, всё интуитивно понятно, не буду разжёвывать. Не забываем отключить разъём.
Трапеция у меня в руках. Затем я начал снимать тяги с моторчика и долго не мог понять как же это блин делается, потом просто дёрнул рукой посильнее и они снялись с шарнира. Потом скрутил моторчик и отсоединил его от самой трапеции, внутрь моторчика лезть не захотел — да и когда попробовал рукой повернуть втулки в трапеции — я еле-еле смог это сделать, а моторчик крутил их достаточно легко, поэтому был сделан вывод что он в полном здравии. Хотя странно, что при такой бешенной нагрузке он вообще не издох.
После приступил к снятию втулок с трапеции, они держатся на фиксирующих С-образных шайбах (хз можно ли их так называть) и радостный думал, что сейчас вытащу их и всё промажу смазкой, но не тут то было. Если пассажирская втулка крутилась ещё хоть как-то, то чтобы провернуть рукой втулку водительскую нужно было хорошенько так приложиться. Конечно же сдаваться ни одна из втулок так просто не захотела и пришлось прибегать к другу-молотку. Выбивать молотком их крайне не советую!
Извлечь втулки из трапеции у меня получилось только при помощи выбивания молотком, хотя каких смазок только не было вылито: wd40, силиконовая, моторное масло, какой-то жидкий ключ, воняющий керосином. Всё просто уходило внутрь втулки, исчезало там внутри без следа как в бездонной бочке и никак не помогало.
Далее втулки и их посадочные места я зашкурил, напихал туда Литола-24 с цинком и они просто сами начали вращаться в трапеции без каких-либо усилий, эффект поразил! Кстати выработка на втулках была жуткая, что можно наблюдать на фото ниже. За 13 лет видимо я первый, кто залез в трапецию)) Вот такой литол-24:
Профилактическая смазка трапеции дворников
Всем добрый день!
Сегодня будет запись про профилактическую смазку трапеции дворников. Зачем делалась данная процедура? Потому, что на прежнем автомобиле у меня возникли проблемы на пятом году эксплуатации. И я далеко не один такой, многие наслышаны про клин трапеции. Причина тому вымывание штатной смазки в одной из осей трапеции. Что бы избежать дальнейших проблем, нужно заменить смазку на более качественную и водостойкую, которая защитит силумин от коррозии, не повредит резиновые уплотнители, будет содержать противозадирные присадки, будет рассчитана на длительный срок работы. Если в прошлый раз я использовал шрус, то в этот раз решил подойти более основательно.
Поначалу решил использовать смазку SLIPKOTE 220-R SILICONE DBC GREASE, которая была у меня в наличии. Эта смазка имеет великолепные характеристики и казалось бы идеально подходит для смазывания трапеции, но в разговоре со специалистом HUSKEY выяснилось, что данная смазка не лучший вариант для данной задачи. Порекомендовали относительно недорогую смазку HUSKEY MP-2 POLYUREA GREASE. Ее описание и характеристики можно почитать здесь.
Смазка была куплена и вот наконец можно приступить к давно запланированной работе!
Для начала нужно снять поводки дворников. Не все знают как это делать, поэтому я снял видео как без помощи съемников и других приспособлений снимаются поводки.
1. Выкручиваются два болта которые фиксируют трапецию
2. Трапеция аккуратно извлекается вниз на себя из под лобового стекла. На задней стенке она сидит на металлической оси и нужно ее просто стянуть. Будьте внимательны на данном этапе и не повредите лобовое стекло!
3. Отсоединяем разъем на трапеции.
Переходим к процессу разборки трапеции!
Многие, зачем-то, откручивают гайку с оси моторчика, метят положение и снимают короткую тягу. Таким образом они освобождают тяги для дальнейшей разборки. Можно поступить проще и снять тяги в двух местах!
Отщелкиваем тягу с водительской оси (A). Это удобно делать загнутыми пассатижами или узкогубцами.
Отщелкиваем трапецию со стороны пассажирской оси (B).
Этого достаточно для дальнейшей разборки трапеции! Теперь нужно снять пластиковые пыльники с осей трапеции. Покручивая вправо-влево они легко стягиваются.
Теперь переходим к разборке осей трапеции. Я начал с оси A. Снимаем стопорное кольцо.
Кольцо выдавливается с одной стороны до момента пока не появится зазор. Далее нужно зацепить кольцо за зазор и окончательно снять.
Соблюдайте последовательность в которой идут детали!
Ось A имела минимум смазки и крутилась туговато.
По краю втулки уже заметна начальная стадия окисления силумина.
Всё было качественно промыто уайт-спиритом от грязи и старой смазки, переходим к смазыванию.
HUSKEY MP-2 POLYUREA GREASE
Хорошенько смазывается ось, втулка внутри и каждая шайба!
Аналогично разбирается и смазывается ось B. Не забывайте про последовательность деталей! Тут она немного другая!
После того как оси смазаны и установлены на место, смазываем подшипники тяг трапеции которые разбирали. Старая смазка тщательно удаляется и наносится новая.
Что бы установить тягу на свое место можно использовать переставные клещи.
На пластиковую шляпку можно проложить ткань или кожу, что бы на ней не остались следы от клещей. Теперь устанавливаем трапецию на место в обратной демонтажу последовательности. Пластиковые пыльники поверните таким образом, что бы водостоки смотрели вниз! Устанавливаем на место жабо, прикручиваем поводки дворников — все готово, наслаждаемся результатом!
Всем удачной рабочей недели, берегите себя! ✌
Делаем дворники быстрее (замена смазки)
Недавно прочитал тут о том, как многие меняют смазку в моторчике дворников, и после этого дворнике летают по стеклу быстрее, чем в иномарках!
В принципе у моих дворников была нормальная скорость, правда иногда тормозили, а в последнее время, даже в дождь вообще еле двигались, я уже молчу о том чтобы небольшой слой снега со стекла смахнуть, они застывали даже когда на стекле тонкий слой льда, приходилось выходить и рукой им помогать!)
Вот и я решил заменить смазку в редукторе, сьездил на рынок, хотел купить смазку Циатим, многие ее советовали у себя в блогах, но там про такую даже и не слышали, в результате купил Литол)
И когда наконец потеплело решил быстро все сделать.
Сбегал помыл машину
И начал снимать трапецию
Еще думал что они тормозят из-за не смазанной трапеции, т.к. я ее уже менял, но в итоге она оказалась смазанной, только залил немного WD.
Затем все сняв и отключив, понес домой на балкон на разборку)

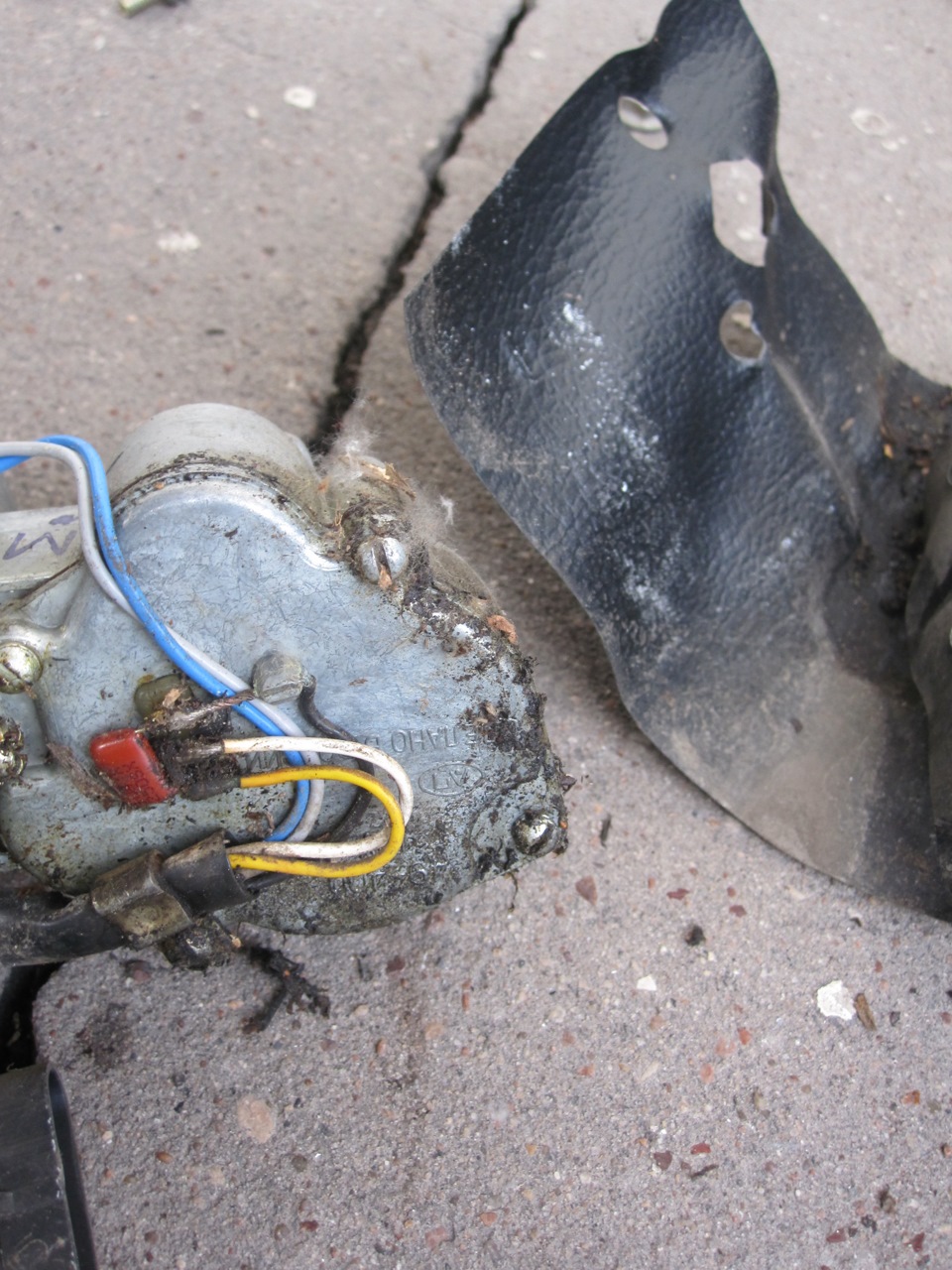

Конечно автовазовцы молодцы, контакты даже не заизолированы!Только прикрыли куском какого-то рубероида)
Очистив контакты развинтил моторчик (редуктор), ожидал там увидеть какую то нефтяную жижу, но оказалось меня ждало еще большее удивление, в виде почти полного отсутствия этой жижи!
Вычистив все что от нее осталось, я забил по-больше новой смазки
Все собрал и пошел устанавливать
Результат на видео:
ПыСы. решил сделать анонс следующего блога, не хочу раскрывать тайну, добавлю лишь фото для затравки))))
что за смазка в редукторе дворников
разобрал редуктор дворников лобового стекла, там смазка уж очень густая.
Может от времени такой стала?
еще эта смазка покрывает все контакты, которые отвечают за положения дворников (что бы останавливались вовремя.)
Возникли вопросы:
что за смазка сколько ее должно быть?
можно ли заменить шрусом, солидолом или еще чем?
Самый озабоченный дрочер
да, можно вместо дворников поставить шрус))) валить будет неситово)))
з.ы. людииии. вы прежде чем писать на автомобильных форумах, хоть основные термины изучите! стыдно же должно быть!
Гольфовод из Кирова
да, можно вместо дворников поставить шрус))) валить будет неситово)))
з.ы. людииии. вы прежде чем писать на автомобильных форумах, хоть основные термины изучите! стыдно же должно быть!
разобрал редуктор дворников лобового стекла, там смазка уж очень густая.
Может от времени такой стала?
еще эта смазка покрывает все контакты, которые отвечают за положения дворников (что бы останавливались вовремя.)
Возникли вопросы:
что за смазка сколько ее должно быть?
можно ли заменить шрусом, солидолом или еще чем?
Самый неадекватный модер
Да именно про нее, потому что она очень вязкая, прилипчивая к деталям + водостойкая.
Как я посчитал именно то, что надо для смазывания мест, которые не хочешь разбирать очень часто 🙂
сомнения были на предмет электрической проводимости.
Просто меня поразило насколько ГУСТО была в смазке токопрводящая, круглая пластина. ну миллиметр а то и два смазки.
Я и подумал, вдруг у этой смазки какие-то чудо свойства, которые мне даже в голову прийти не могут.
Вот и решил спросить.
Спасибо.
Буду добавлять ШРУС-4
согласно проведенных мною наблюдений, больше всего проблем на осях дворников (привод от трапеции к дворникам)
Двигатель и редуктор можно не разбирать, если очень лень или торопитесь.
Но я проделал работу:
1 разобрал все что разбирается по трапеции и приводу к дворникам.
почистил. смазал все что трется смазкой Шрус-4
2. разобрал редуктор, снял всю старую смазку, протер контакты токопроводящей пластины на сухо тряпкой. заменил смазку новую. на новую. тот же Шрус-4. Нарастил стершийся контакт.
3. разобрал двигатель. продорожил ротор зубочисткой(между медными контактами для щеток).
смазал вал (смазки не было вообще.) тот же Шрус-4.
