чем смазать домкрат винтовой

Смазка домкратов

Что представляет
из себя винтовой
домкрат?

Винтовой домкрат — это механизм, в основе которого лежит принцип преобразования вращательного движения на входном валу в поступательное прямолинейное перемещение выходного винта или гайки, которая перемещается по винту.

Этот принцип реализуется благодаря червячной передаче и передаче винт-гайка. Во время передачи крутящего момента с червяка на червячное колесо возникает сила трения скольжения.

Поскольку происходит скольжение витков червяка вдоль контактных линий зубьев червячного колеса, огромное значение в этих условиях имеет использование специально разработанной смазки, предотвращающей заклинивание и быстрый износ находящихся в зацеплении друг с другом червяка и червячного колеса.

Какая смазка
применяется в
домкрате?

Компанией Unimec разработано несколько типов смазки в зависимости от условий применения винтового домкрата и окружающей среды, что позволяет сохранять ресурс домкрата в пределах расчетной величины.

Внутри редуктора домкрата чаще всего используется смазка Total Ceran CA для высоких контактных напряжений на основе сульфоната кальция для всех типоразмеров кроме 183. Для домкрата 183 типоразмера стандартной является кальциевая консистентная смазка TOTAL MULTIS MS 2.

Технические характеристики и условия применения типов смазки представлены ниже.

Рекомендуется проверять уровень смазки в редукторе винтового домкрата не реже, чем 1 раз в полгода.

При этом полная замена необходима после 10000 часов наработки или раньше, в зависимости от состояния смазки и режима эксплуатации.

Смазка заправляется через смазочные отверстия в корпусе домкрата.

Нужно ли смазывать
винт домкрата?

В зависимости от типа домкрата (перемещается винт/гайка) сила трения скольжения возникает в контактных линиях внешней резьбы винта и внутренней резьбы червячного колеса или гайки.

Поскольку материал, из которого изготавливается винт – сталь конструкционная углеродистая Ст45, а для гайки и червячного колеса специальная высокопрочная алюминиевая бронза CuAI10Fe2-C, то износ прежде всего возникает именно на внутренней резьбе гайки и бронзы.

Для снижения коэффициента трения и, следовательно, износа, а также для предотвращения воздействия влаги, приводящей к коррозии, винт постоянно должен быть покрыт слоем консистентной смазки.

Для этой цели компания Unimec предлагает использовать 3 типа смазки предназначенной для высокого контактного напряжения:

Смазка должна наноситься на винт обслуживающим персоналом конечного пользователя с периодичностью, обеспечивающую постоянное покрытие винта в зависимости от режима эксплуатации и условий окружающей среды.

Применение смазки стороннего производителя не допускается. Смешивание различных типов смазки не допускается.

Как сделать процесс смазки более автоматизированным?

Компанией Unimec разработаны и успешно применяются автоматические смазчики UNIMEC NOVA 125, заправленные полужидкой смазкой Unimec Mark CA.

Применение данных автоматических устройств является отличным решением задачи по поддержанию постоянного слоя смазки даже в самых труднодоступных местах и помогает снизить время простоя оборудования.

Система гарантирует равномерный слой чистой смазки на трапециевидном винте.

Благодаря автоматизированному устройству NOVA 125 уменьшаются затраты времени на неэффективное обслуживание и позволяет осуществлять правильную и регулярную смазку даже в труднодоступных местах оборудования.

Объем смазки 125 мл.

Варианты установки автоматической
системы смазки

Смазчик Nova 125 можно установить как на домкрате, так и удаленно – на раме оборудования заказчика.

Для удаленной установки необходимо запрашивать автоматический смазчик с комплектом из кронштейна и трубки для монтажа.

При установки сначала необходимо заполнить смазкой трубку, затем подсоединять ее к соответствующему смазочному отверстию домкрата.

Оставить заявку на поставку оборудования

Для оформления заявки вам необходимо заполнить опросный лист. Вы можете сделать это онлайн или скачать в формате doc, заполнить на собственном компьютере и отправить нам почтой или через сайт. После оформления заявки вы сразу получите расчетный лист.

Для оформления заявки вам необходимо заполнить опросный лист. Вы можете сделать это онлайн, открыв сайт на компьютере, или скачать его формате doc, заполнить, и отправить нам почтой или через сайт. После оформления заявки вы сразу получите расчетный лист.

Источник

Винтовой домкрат бутылочного типа. Ремонтируем.

Запись о ещё одном практически завершенном проекте. Никаких фоточек полуголых баб, записей о замене лампочек в габаритах и пылесосении салона. Только хардкор.
Оригинальный домкрат не устраивал настолько, что я его подарил через месяц после покупки Астры. Пользовался своим старым ромбом от какой-то японской легковушки и гидравлическим 2-тонником. Ромб не выдержал нещадной 12-тилетней эксплуатации и умер. Гидравлический домкрат был неплох, но нормально поднять машину иногда не хватало высоты, приходилось переставляться с подставкой и чурочками под домкрат. Плюс таки на гидравлике авто не оставишь, а подставки таскать не всегда удобно, особенно при мелком быстром ремонте.
И тут я набредаю на Драйве на пост о чудо-домкрате. Компактный, винтовой, сам не сложится и имеет фантастические размеры подъема. Конечно ближе, чем во Владивостоке такую редкость я не нашёл. ))) Купил домкрат вместе с родной сумкой с инструментами от Toyota Land Cruiser 80.
Спустя почти три недели посылка приехала, я сразу его испытал. Машину поднимает отлично, запас по ходу просто огромный. Но крутился он как-то грустно, чувствовалось, что не хватает ему профилактики. Вдохновленный опытом evkaruna я решил дать второе дыхание этому домкрату.
Что я получил. Домкрат, ручка с удлинителями (реально можно подлезть в любую точку и под машиной крутить ничего не надо), колёсный упор, монтировка, непонятное жало отвёртки и колёсный ключ на 19. Последнего на фото нет, т.к. сразу его закинул подальше, гайки ведь у нас на 17.

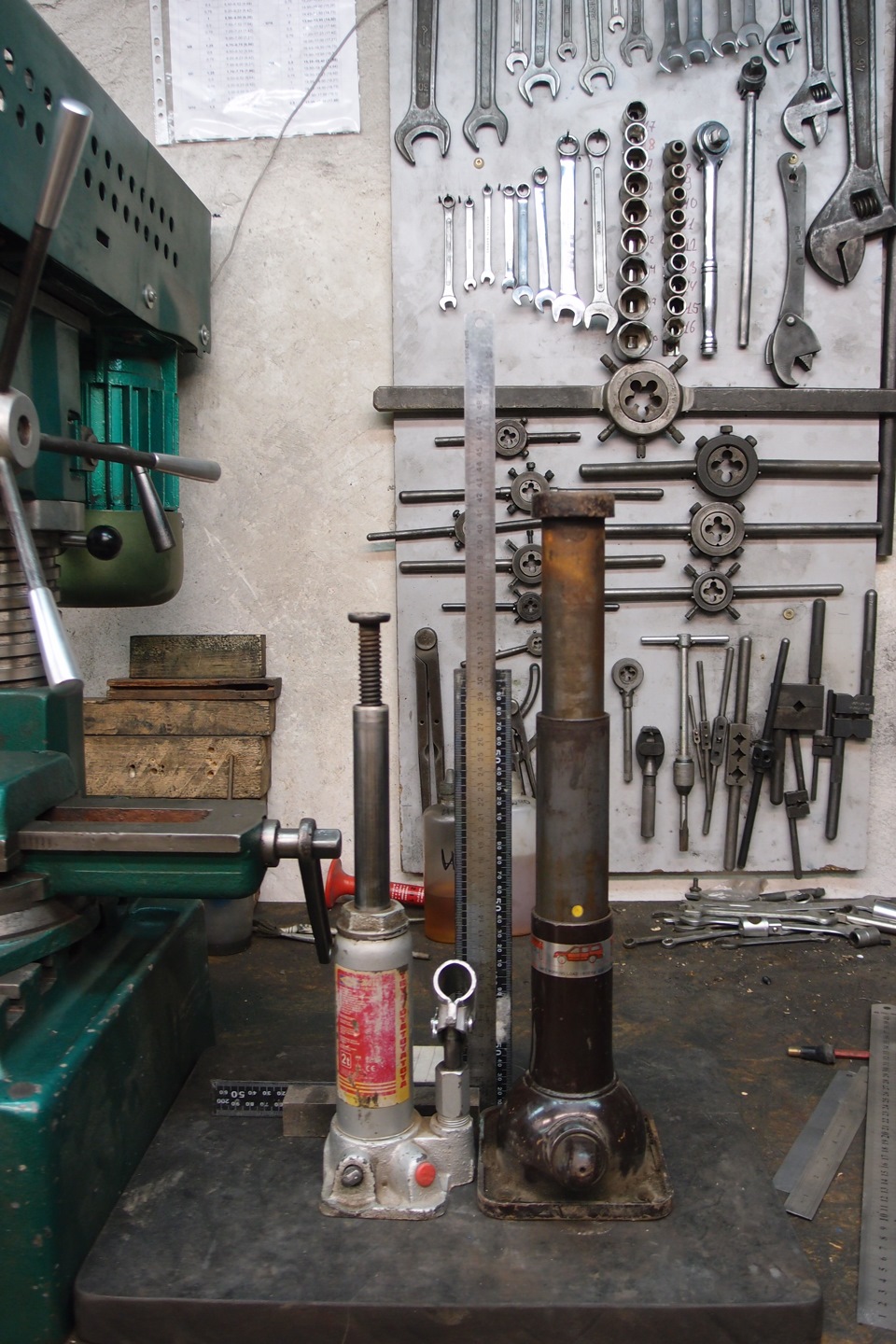

В сравнении с моим основным гидравлическим домкратом. Высота гидравлического 180 мм, винтового — 185 мм.

В полностью поднятом положении 345 и 420 мм соответственно.

Высверливаю вальцовку отверстий и срезаю болгаркой выступы на основании по краям, которые фиксируют корпус на основании. Внутри ожидаемо страх и ужас. Видимо домкрат какое-то время был в воде и все что было не покрыто смазкой здорово покрылось ржавчиной. Смазка вперемешку с чугунной пылью, ржавчиной.

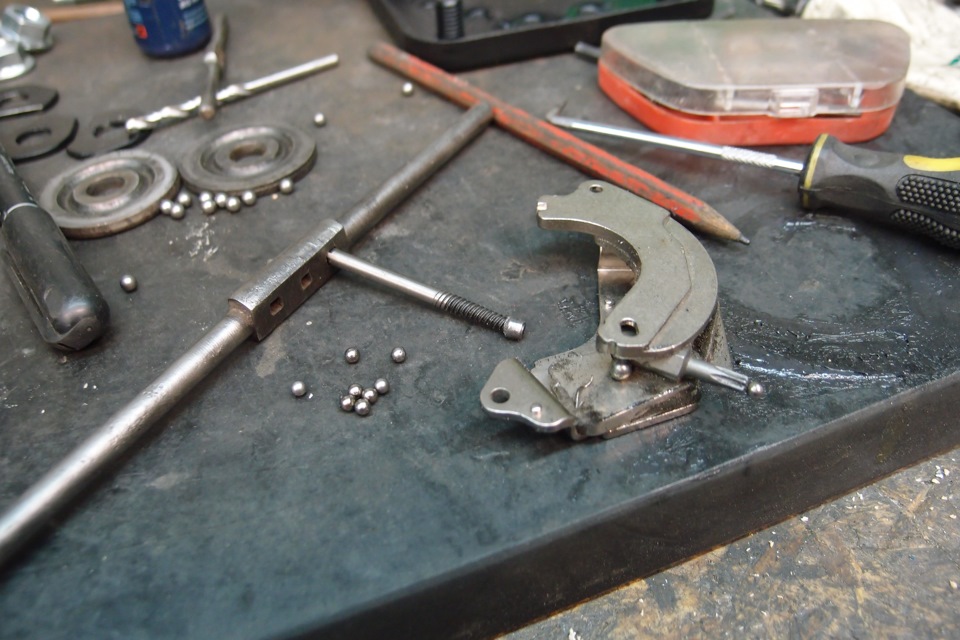

Разбираем его полностью и очищаем. Что бы вынуть шток с винтовой парой надо снять опорную пятку сверху. Для этого высверливаем глухой штифт и высыпаем три шарика, которые сидят в своих гнёздах, поворачивая пятку пока отверстие не совпадёт с гнездом шарика.

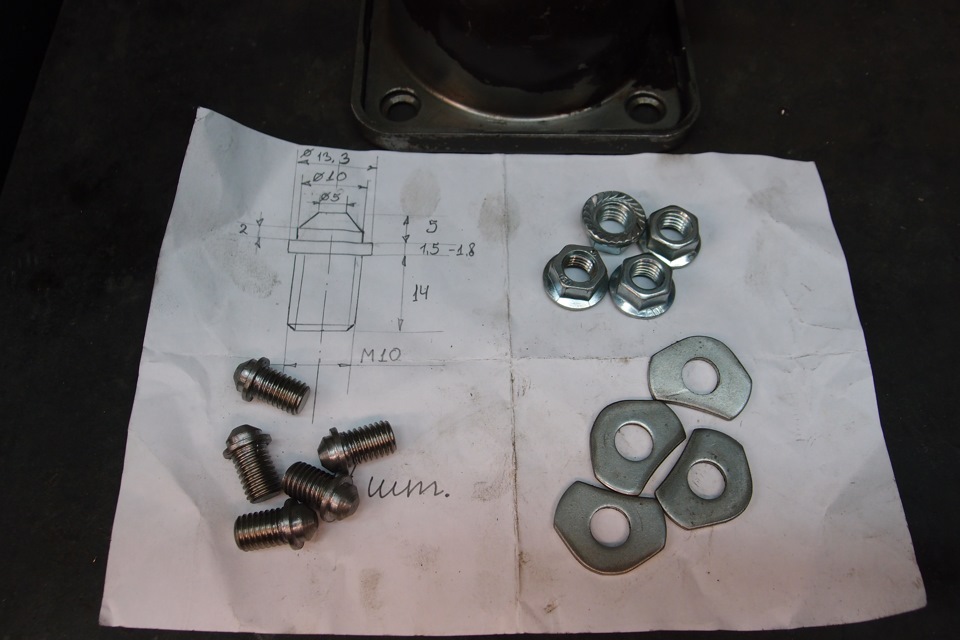

Точу шпильки, которыми теперь будет крепиться основание. Вырезаю из шайб по дереву фигурные подкладки под гайки для лучшего распределения прижима. Наковырял в закромах красивые гайки с пресшайбой.

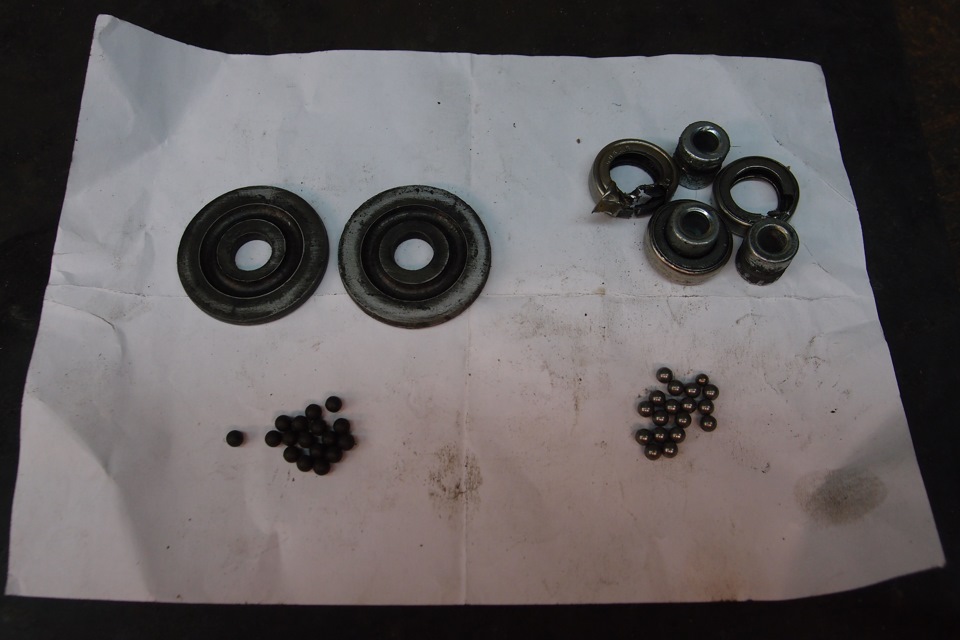

Опорный подшипник в домкрате интересный. Сначала хотел его поменять на промышленный, но он своего уникального размера 39х9 и имеет большую прилегающую поверхность. Решил оставить, только почистить и шарики заменить. Шары от корозии превратились в многогранники и выглядели весьма печально. Вопрос: где найти 18 шариков диаметром 4 мм? В каких подшипниках они используются? Начал ковырять справочники. Потом вспомнил, что что-то похожее есть в подшипниках от роликовых коньков, которых у меня есть количество, после ремонта этих самых роликов у детей. Бинго! Разбираю подшипники и узнаю, что шарики именно те, но их есть три вида — одни из которых мягкие, как дробь, другие ещё хуже, чем с домкрата, третьи и твердые и блестящие. Ура! Расковыриваю три нужных подшипника.

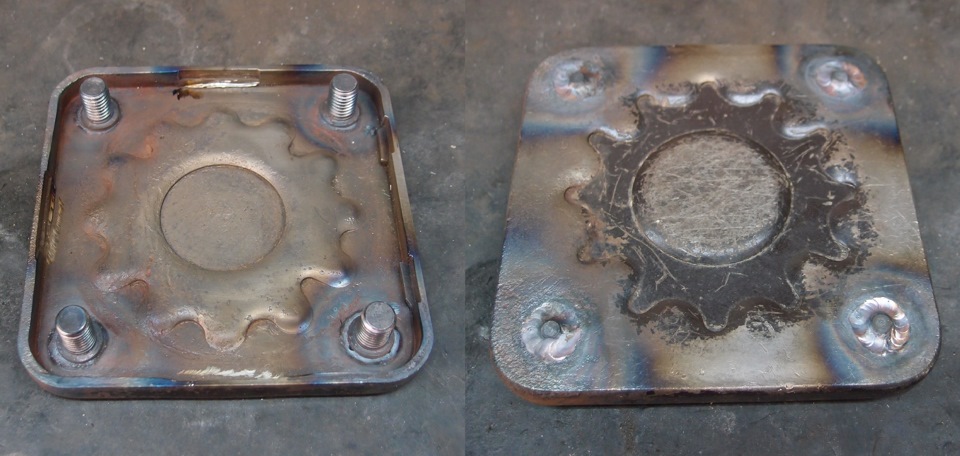

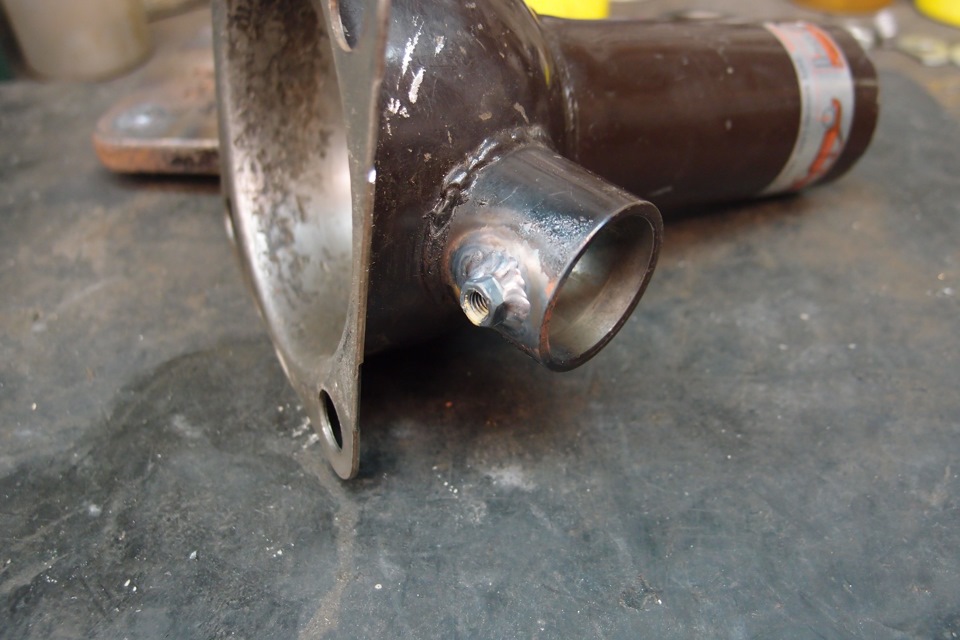

Аргоном привариваем шпильки к основанию. Почему аргоном? Ну: «Во-первых это красиво!» (С) а во-вторых очень аккуратно и ещё потому что мне надо было приварить гаечку под стопорный винт крутилки угловой передачи. Там вместо стопора просто штамповкой выдавлен выступ, который фиксирует крутилку навечно. А нам это не подходит. Плюс я когда точил шпильки, сделал конусы на 1 мм выше и после приварки они стали как мини шипы на основании. Четыре маленьких упора, что бы пятка хоть чуть-чуть держалась на поверхности. Может это и бред, но руками чувствуется хорошо.

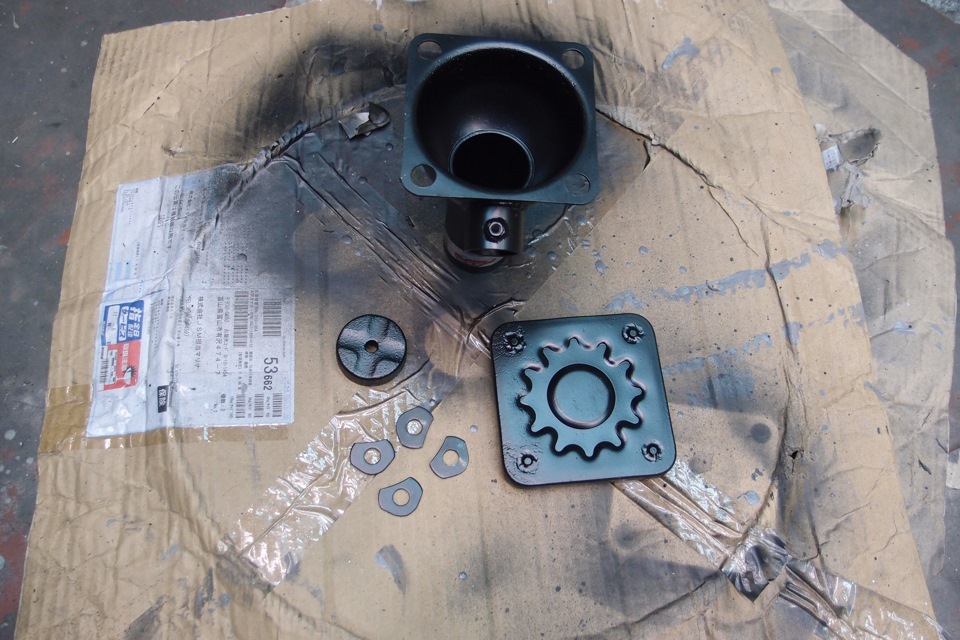

Красим внутри и снаружи. Цвет конечно не оригинальный красно-коричневый, как у Тойоты. Но маємо те, що маємо в наявності. Поэтому цвет чёрный мат.

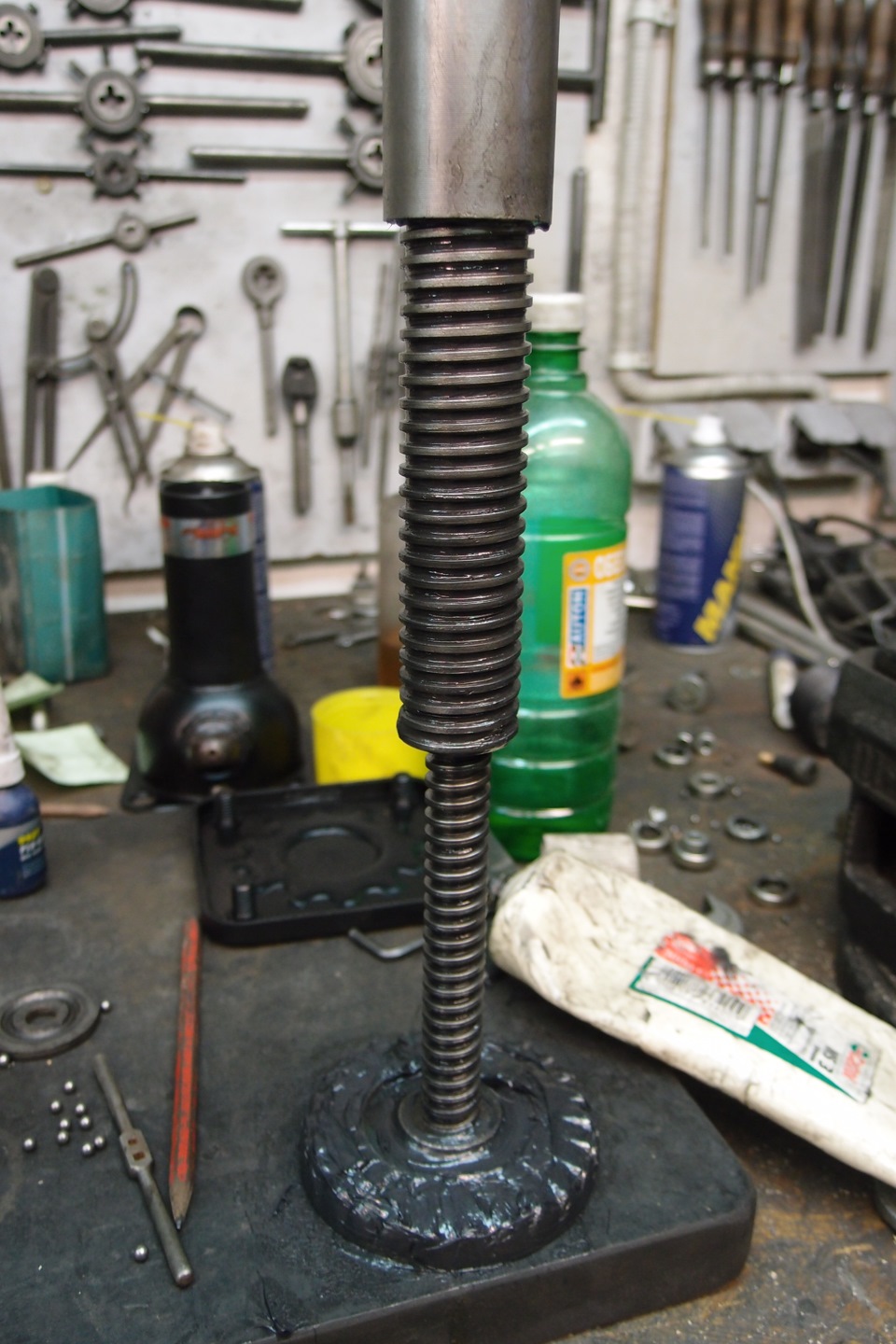

Обильно смазываю винты и зубья. Использовал пасту MS3 от Castrol. Она хорошо подходит под такие задачи и просто была под рукой. ))

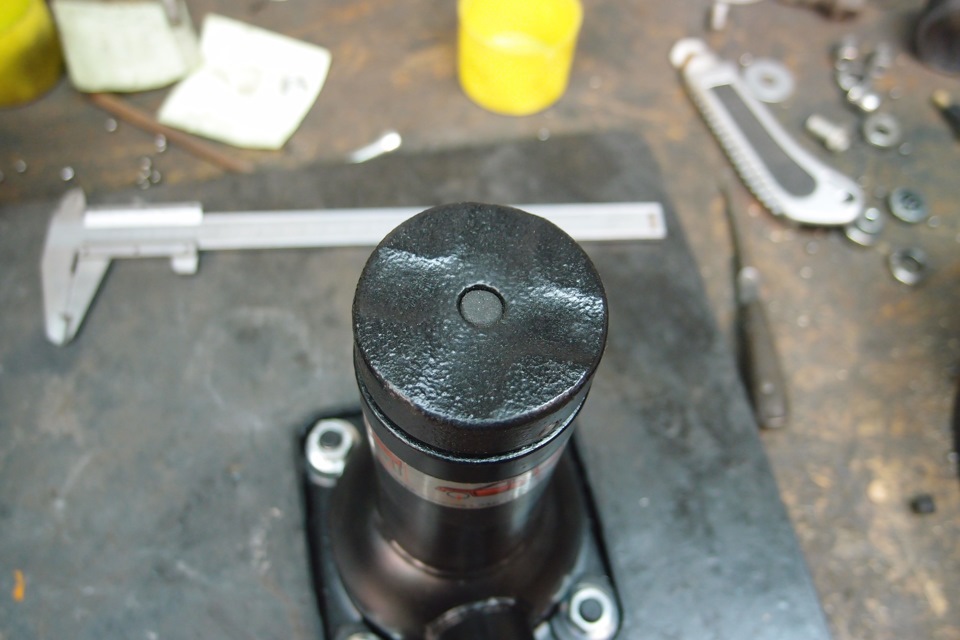

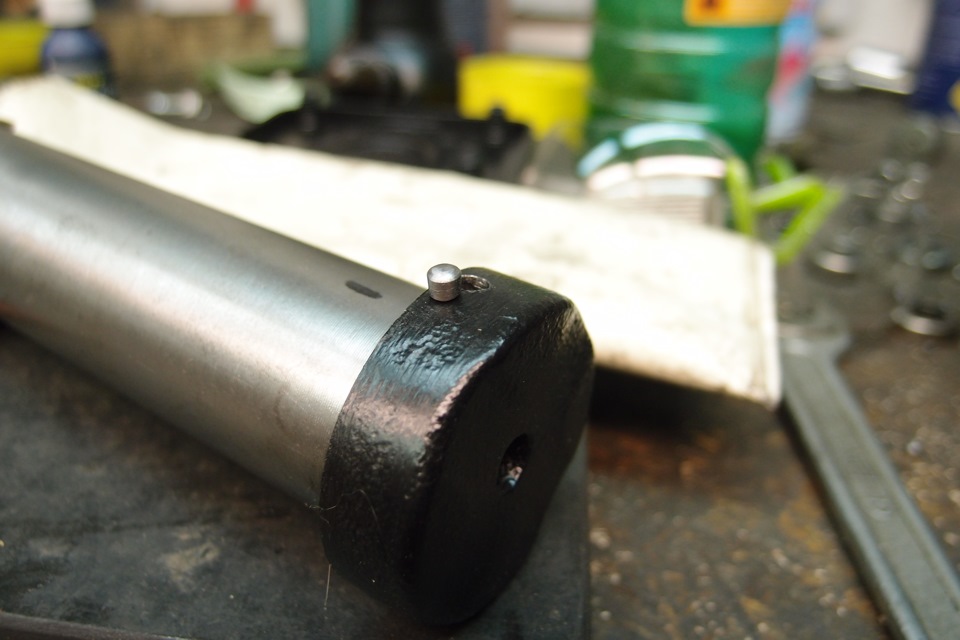

Делаю пробку под отверстие, через которое закатываются шарики для фиксации. Надеваю пятку радуюсь, что всё двигается красиво

Понимаю, что я лошара, так как сначала надо вставить телескоп в корпус, а только потом надевать пятку. Ругаюсь неприличными словами пока один. Удаляю пробку и вынимаю шарики. Попробуйте сначала вынуть глухую конусную пробку размером 4х3,5мм, а потом вынуть шарик погруженный в липкую хрень в отверстии глубиной в 5мм. Помогли выкрутка, пара неодимовых магнитов и бита.

Собираю всё правильно. Хвалю себя. Делаю новую пробку ещё красивее старой. Дошла очередь до упорного подшипника. Я сразу ещё обратил внимание, что есть приличный зазор между основанием и подшипником. Это означает, что зубья угловой передачи касаются друг друга только вершинами. Моё мнение — надо это исправить. Уменьшить зазор.

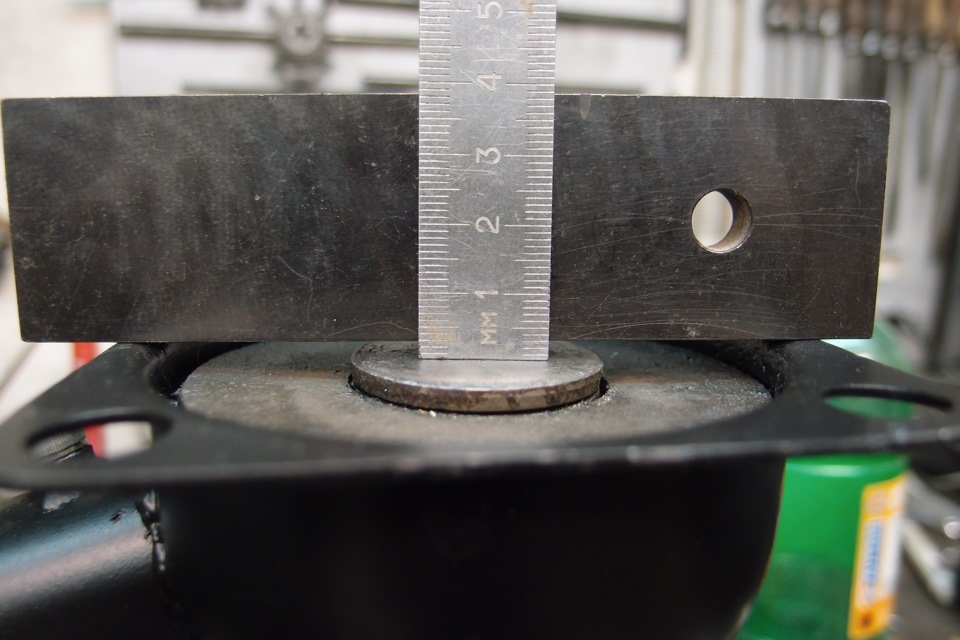

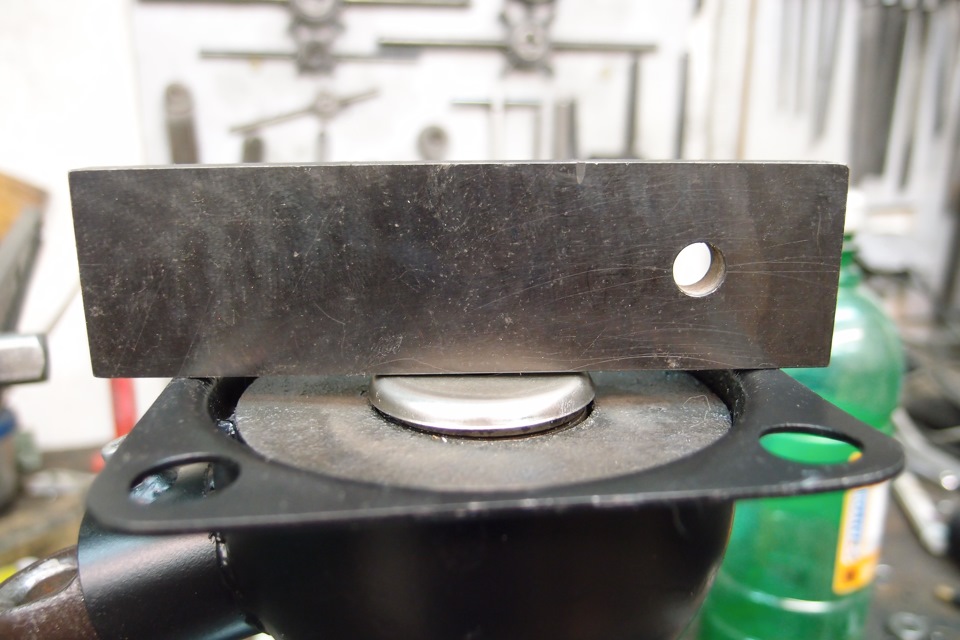

Измеряю зазор. Он составляет около 3 мм.

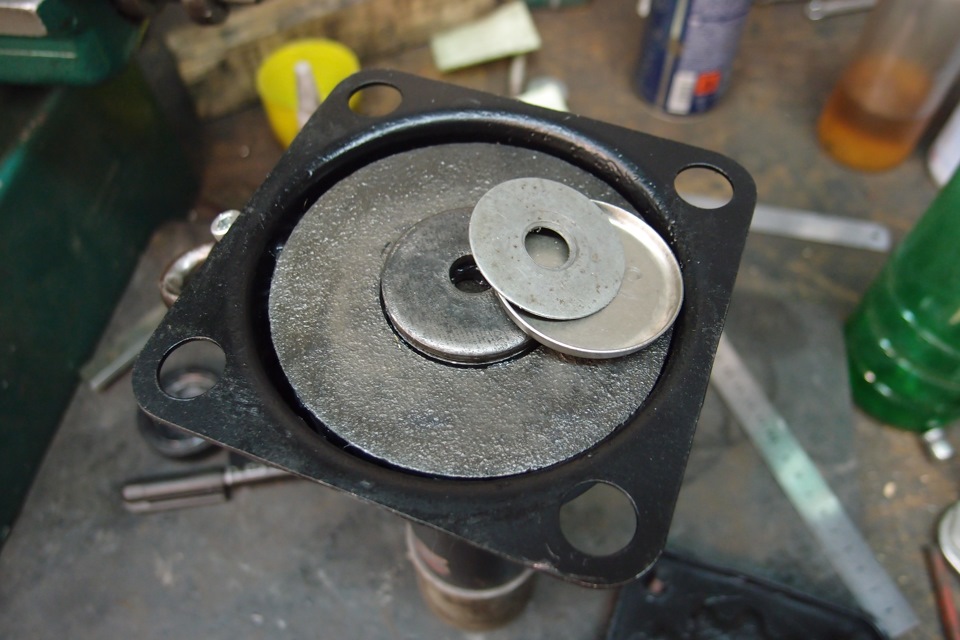

В ящике с железячным хламом нахожу какие-то останки от дверной ручки. Общая толщина двух шайб около 2,3 мм. Подходит.

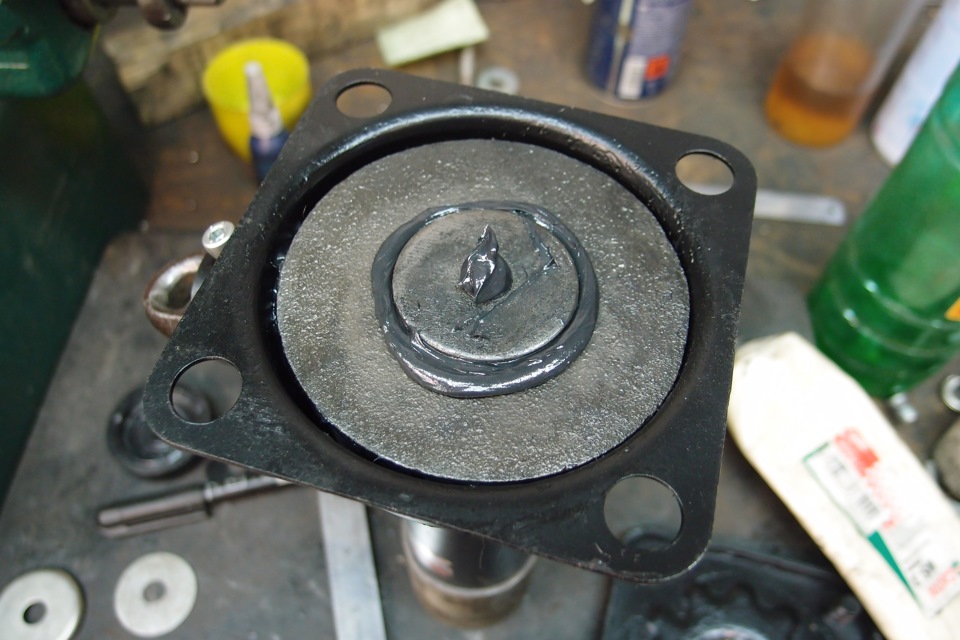

От души смазываю опорный подшипник.

Закручиваю гайки все проверяю. Работает. Как один из финальных штрихов — резиновая заглушка в отверстие посередине пятки. Предполагаю, что оно служит для шприцевания винта. Но мне оно сейчас совсем не нужно, будет просто сборником пыли и грязи. Поэтому закрываю.

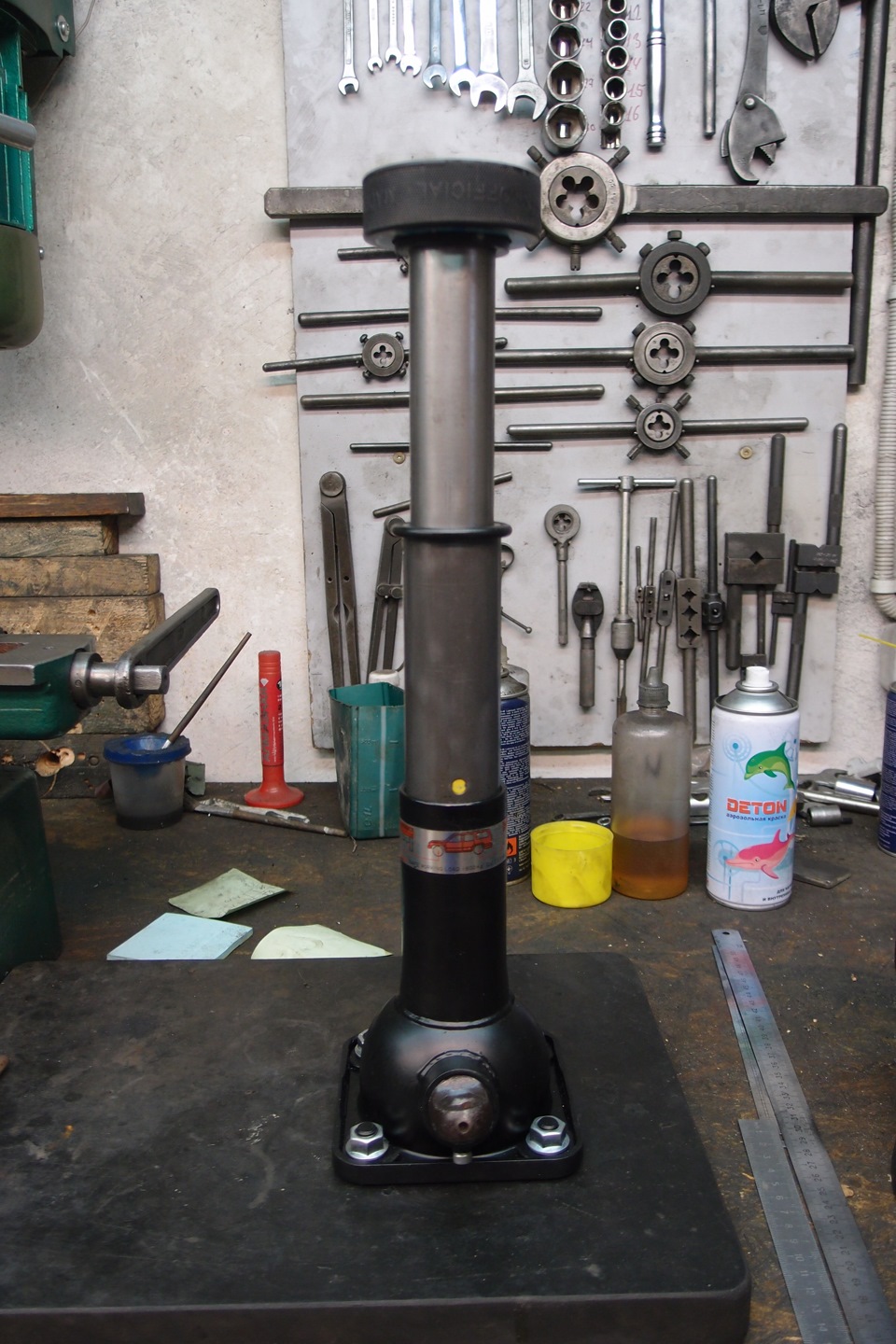

Ну вот, домкрат практически готов. На телескоп надеваю резиновое кольцо. Оно закрывает зазор между корпусом и выдвижной частью в собранном виде. Опять же борьба с грязью. На оригинальных фото оно есть у производителя. Я бы запостил картинку но не влезаю по количеству фото. И моя отдельная радость на фотографии слева — хоккейная шайба! Она же подкладка-упор пр подъеме в разных неудобных местах. Сама шайба из очень плотной резины. Я выточил в ней углубление по размеру пятки домкрата — 38,5х10 мм. Теперь если надо поднять авто за балку, рычаг, лонжерон, в конце концов поддомкратить коробку и пр. у меня есть хороший нескользящий упор. Высота домкрата в нижнем положении с шайбой ровно 200 мм. Это конечно не мало, но если поднимать авто за силовые элементы, то даже есть ещё зазор. А там поварю задние пороги и буду примеряться к штатным местам для домкрата. ))

Вот он отремонтированный красавчик. Будет трудиться теперь на Астре. И самое главное. Он может быть обслужен в любой момент. А регулярное внимание любому механизму продлевает жизнь.

Расходы:
Домкрат — 2000 руб
Доставка — 975 руб
Токарь и сварка — 500 руб
Шайба — 300 руб.
Хорошее настроение — бесплатно!

Запчасти

Opel Astra 1998, двигатель дизельный 1.7 л., 68 л. с., передний привод, механическая коробка передач — аксессуары

Машины в продаже

Комментарии 60

Приветствую!
Душевненько все, и работа и описание. Удачи на просторах жизни и драйва!

Отлично описали ремонт и устройство домкрата.
Скажите, такой домкрат может работать в перевёрнутом верх ногами положении?

Спасибо.
Да может. Это механика, в отличие от гидравлики может работать и вверх ногами и боком и вообще как угодно)

И кстати, позволю наглостью дать автору статьи, AduiDas дам рекондейшн. Между своеобразными шипами при постановке домкрата и землей появится зазор. А машина поднятая на шток весом навалится именно на опорный подшипник и нагрузка опять же приведет к провисанию поддона домкрата. Поэтому придумайте как выровнять точку нагрузки поддона с шипами вровень.
А на свой домкрат планирую найти пластину 5-7мм и приварить по углам под поддон, чтобы исключить провисание. На общую высоту сложенного домкрата это не сильно повлияет.

Спасибо огромное за подробный расклад и сопровождение фото отчетом, ремонта. СпециЯльно сегодня с утра зарегился на DRIVE2 чтобы выразить све сердечное “мэрси” AduiDas
В семье есть рабочая карета тойота люсида. Клиренс (врожденный) — 16см. Случился казус в горной гравийной дороге порвало две шины с промежутком пол часа. В качестве рабочих возил два домкрата от мерс-спринтера (гидравлический) и “лягушку. т.к. высота домкрата от мер-спринтер в сложенном состоянии 22см «лягушка» была на подхвате. Замена одного колеса еще терпелось. Но два колеса, в 4утра еще и на горной гравийке в четыре подхода и отхода это перебор.
И вот в инете сначала наткнулся на фото отчет AduiDas и принял решение найти это чудо япитехники, чтобы и из-за пробитого колеса сваей «люське» по четыре раза челом не бить.
Короче нашел по объявам б.у. ориджинал, тойотаДомкрат за 1000 руб в пересчете на российские. Проблем та же, прокручивается ручка. Опрокинул Глянул на «дно» а оно провисло. В том месте где внутри опорный подшипник вращающийся по горизонтали и куда автор шайбы подкладывал от дверных ручек, чтобы шестеренки плотно соприкасались. Провисание миллиметра на 4-5 Так продаван то не в курсе причины почему домкрат виснет на подъеме. Я мог бы больше скинуть но решил не гневит Бога. Попросил чуток скинуть в цене, выкупил за 900рублей.
Так теперь самое вкусное: взял молоточек и по донышку, вокруг своеобразной звезды Давида, по кругу постукивая выровнял провисание пластины так чтобы внутри шестеренки плотно соприкасались. И «Ву» и «Аля» и «Улюлюуууу»!
Домкрат поднимает на максимум мою «люську», и домкрат вскрывать не пришлось.
А все благодаря данной статье из которой я узнал внутреннее устройство данного аппарата. Все это произошло буквально вчера, 8го мая 20го года.
Цена вопроса:
15минут на прочтение данной статьи
20 минут на поиски домкрата и интернет трафик
900 рублей наличкой
25 ударов молотком!
(Цифра 25 — взята от балды, для рифмы]

Источник

Виды ромбических домкратов

В свое время мы уже опробовали ромбические домкраты грузоподъемностью 1,5 тонны. На этот раз мы купили 2-тонные ромбические домкраты. Для большинства производителей это самые мощные механические компактные автомобильные подъемники. Среди автомобилистов ромбические домкраты, к сожалению, известны ненадежной и одноразовой продукцией, пользоваться которой можно только в крайнем случае. Это так? Проверяем это на примере шести изделий, среди которых был и обычный домкрат для Audi Q7.

Да, несомненно, ромбические домкраты очень требовательны к поверхности, на которой они опираются — она ​​должна быть прочной и ровной. Однако большинство отказов, как ни крути, происходит из-за незнания эксплуатационных требований. Например, перекос при установке неизбежно приведет к поломке домкрата из-за неправильного распределения нагрузки.

Нам удалось приобрести шесть разных образцов, включая стандартный домкрат для Audi Q7. Кроме того, его заявленная грузоподъемность составляет 1710 кг, поэтому он будет протестирован вне офсета.

Stvol SDR2370

Стоимость — 829 рублей

Владелец бренда явно постарался отнести этот вид джек-ноута к мужским аксессуарам. Домкрат окрашен в зеленый цвет милитари (может просто затеряться в траве). Коробка из гофрированного картона серого цвета выглядит довольно дешево на фоне яркой упаковки от конкурентов. Внутри коробки, помимо домкрата, есть инструкция, гарантийный талон и складывающаяся ручка-крючок. Из всех конкурентов у этого чемпиона самая низкая заявленная высота подъема. Домкрат имеет резиновую прокладку на опорной плите.

БелАК БАК.00059

Гарантия — 6 месяцев

Стоимость — 909 рублей

При взгляде на этот домкрат возникает вопрос: а действительно ли он имеет грузоподъемность 2 тонны? Это самый легкий и тонкий испытуемый среди образцов. Кроме самого домкрата и ручки, в фирменной коробке нет ничего — самое плохое оборудование из всех. Но к домкрату прикреплена хотя бы одна резиновая прокладка, чтобы порог не сдавился.

Airline AJ-R-02

Стоимость — 1049 руб

Skyway S018010050

Стоимость — 1179 рублей

Домкрат имеет разъемный металлический вкладыш под порогом автомобиля, а также крючок ручки, который отличается от всех остальных конструкцией, с поворотной ручкой, которая является сокращением для ладонной рукоятки. Внутри фирменной упаковки — гарантийный талон, инструкция по применению и фирменная сумка для транспортировки и хранения домкрата. Ни на самой домкрате, ни на упаковке не удалось найти ни единого знака обращения продукта на рынке Евразийского экономического союза, свидетельствующего о сертификации этого продукта.

AVS JA-2000R

Стоимость — 1209 рублей

Упакованный в фирменную картонную коробку, домкрат поставляется с откидной ручкой с поворотным крючком для удобства, универсальным гарантийным талоном, инструкцией по эксплуатации и фирменным футляром для домкрата. Домкрат имеет резиновую прокладку в зоне погрузки, чтобы предотвратить повреждение порога автомобиля.

Audi 7L6.011.031.B

Производство — нет данных

Гарантия — нет данных

Стоимость — 7030 руб

Штатный домкрат компании VAG, поставляемый для моделей Volkswagen Touareg и Audi Q7, не имеет упаковки, поэтому получить информацию о его поставщике не удалось. Их также нет в стандартной дилерской программе Audi. Известна только стоимость и грузоподъемность устройства. Кроме того, домкрат имеет ряд конструктивных особенностей, отсутствующих на других образцах.

Винт домкрата имеет мелкую резьбу, что увеличивает количество оборотов, но снижает крутящий момент, необходимый для создания подъемной силы. Встречная резьба была выполнена не в стальном штифте, как в других образцах, а в специальной пластиковой прокладке, которая дополнительно снижает силу трения, возникающую при вращении винта. Кроме того, на основание ставится съемная пластмассовая насадка под пальцы, за которую винт вращается, поэтому за счет небольшого усилия на винте можно поднимать обычную машину даже не за ручку.

Основание, на котором вращается домкрат, имеет форму шестиугольника, так что на него можно поставить головку 17 мм и машину можно быстро поднять даже с помощью гаечного ключа.

Рукоятка представляет собой гаечный ключ с трещоткой на 17 мм.

Синхронизаторы изготовлены из стали толщиной 5 мм и приварены к раме домкрата: это гарантирует долгий срок службы без повреждения синхронизаторов, что является основной причиной выхода из строя обычных домкратов с синхронизаторами, штампованными одновременно с рамой.

ВАЖНО! Основная причина выхода из строя ромбических домкратов — подъем автомобиля на неровную поверхность или отсутствие под колесами блоков колодок, препятствующих его перемещению.

Ромбический валет очень требует соблюдения этих правил. Кроме того, для продления срока службы необходимо исключить сухое трение и попадание грязи и пыли в пару «винтовой штифт». Следите за тем, чтобы на резьбе винта не было смазки или песка. Если винт сухой, то перед началом работы необходимо удалить пыль и песок и смазать винт

Испытания домкрата

Сначала была проведена проверка на соответствие заявленным и фактическим параметрам, таким как высота комплектации, высота подъема и вес. Данные сравниваются с заявленными. Результаты представлены в таблице 1.

По результатам испытаний видно, что наименьшую высоту подъема и наибольшую высоту подъема обеспечивает стандартный домкрат Audi. Но это оказалось и самым сложным из испытаний. Домкрат Stvol завышает заявленные значения подъемной силы на 13 мм от фактических, а Skyway занижает их на 19 мм.

Как и в прошлый раз, первый тест — это контроль ресурса, который состоит из десятикратного подъема / опускания передней части автомобиля: это две сезонные независимые смены колес, дополнительно мы установим еще две регулировки запаса колес за год эксплуатации. Домкраты с такой грузоподъемностью вряд ли можно будет приобрести для обычных автомобилей массой 1200-1300 кг. Скорее всего, они предназначены для микроавтобусов и внедорожников, поэтому для проверки домкратов мы взяли внедорожник на шасси Foton Sauvana массой около 2 тонн.

Практически все испытуемые прошли этот тест без разрушений, за исключением домкрата БелАК. Неудивительно, что для заявленной нагрузки он выглядел худым. На десятом подъеме верхняя часть домкрата разрушилась и выскочила из муфты синхронизаторов.

После небольшого ресурсного испытания домкраты отправляются для проверки максимального разрывного усилия на испытательный стенд с тяговым динамометром с верхним пределом диапазона измерения 5 тонн. Результаты представлены в таблице 2.

Ручки были самым слабым местом протестированных ромбических домкратов. У Авиакомпании и АВС крючки сломались на 1,5 тонне. Рукой домкрата Skyway невозможно создать усилие больше 1,9 тонны — она ​​начинает деформироваться. Поскольку все ручки, кроме домкрата Ауди, были сломаны, пришлось сделать самодельную ручку с баллонным ключом Г-образной формы.

Самое интересное, что каждый домкрат при создании максимальной нагрузки ломал что-то свое, одинаковых поломок не было.

Какой домкрат выбрать

Как выяснилось, купить домкрат для внедорожника или микроавтобуса, способного прослужить более года, несложно — пять из шести протестированных изделий отработали. К тому же нагрузка при подъеме части автомобиля будет меньше тонны, что не дотягивает даже до половины номинальной. Но нужно ли поднимать 2 тонны, возникают вопросы.

Авиакомпания AJ-R-02

Первое место по грузоподъемности и с половинным запасом хода (3400 кг). Однако он не предназначался для подъема такого веса, так как ручка уже ломается на 1,5 тонны.

Ствол SDR2370

Самый дешевый из представленных домкратов, при этом у него вторая по грузоподъемности и прочная ручка. Но он подойдет не ко всем внедорожникам из-за меньшей высоты подъема: 357 мм при заявленных 370 мм. Синхронизаторы начали деформироваться во время проверки ресурсов. Из-за скромной комплектации требует покупки защитной упаковки.

Скайвей S018010050

Пугающий начальный люфт винтового соединения приводит к высокому усилию захвата при подъеме. Третий результат с точки зрения грузоподъемности и чуть не дотягивает до ручки.

АВС Я-2000Р

Ровно та же проблема, что и у домкрата Airline: хорошую грузоподъемность нивелирует слабая ручка, которая уже уступила 1,5 тонны. Кроме того, это самый дорогой из представленных в тесте обычных домкратов.

БелАК БАК.00059

Единственный провал теста. По заявленным характеристикам откровенно слабоват, несмотря на невысокую цену.

Audi 7L6.011.031.B

Самый продуманный, удобный и прочный домкрат, если не давать ему больших перегрузок. При заявленной грузоподъемности 1710 кг он выдерживает нагрузку в 2600 кг, а вырезанная пластмассовая прокладка безопасности легко заменяется, после чего домкрат можно использовать повторно. Одна проблема: стоимость оригинального устройства выше, чем у всех остальных чемпионов вместе взятых. Не все готовы покупать ромбический домкрат по цене профессионального домкрата.
