Паронит + герметик = сухой поддон!
Всем привет! На днях запилил себе в поддон паронитовую прокладку, ибо пора уже))).
Кратко о машине — купил полтора года назад у барыги-перекупа, говорил что движок капиталили. В принципе, по звуку, работает тихо — почти шуршит, но вот поддон мокрый, то бишь в масле. Известная болячка лечится только установкой паронитовой прокладки на герметик.
Вроде всё просто — «открыть холодильник, засунуть слона, закрыть холодильник», но как говорил Василий Иваныч: — «есть нюансы».

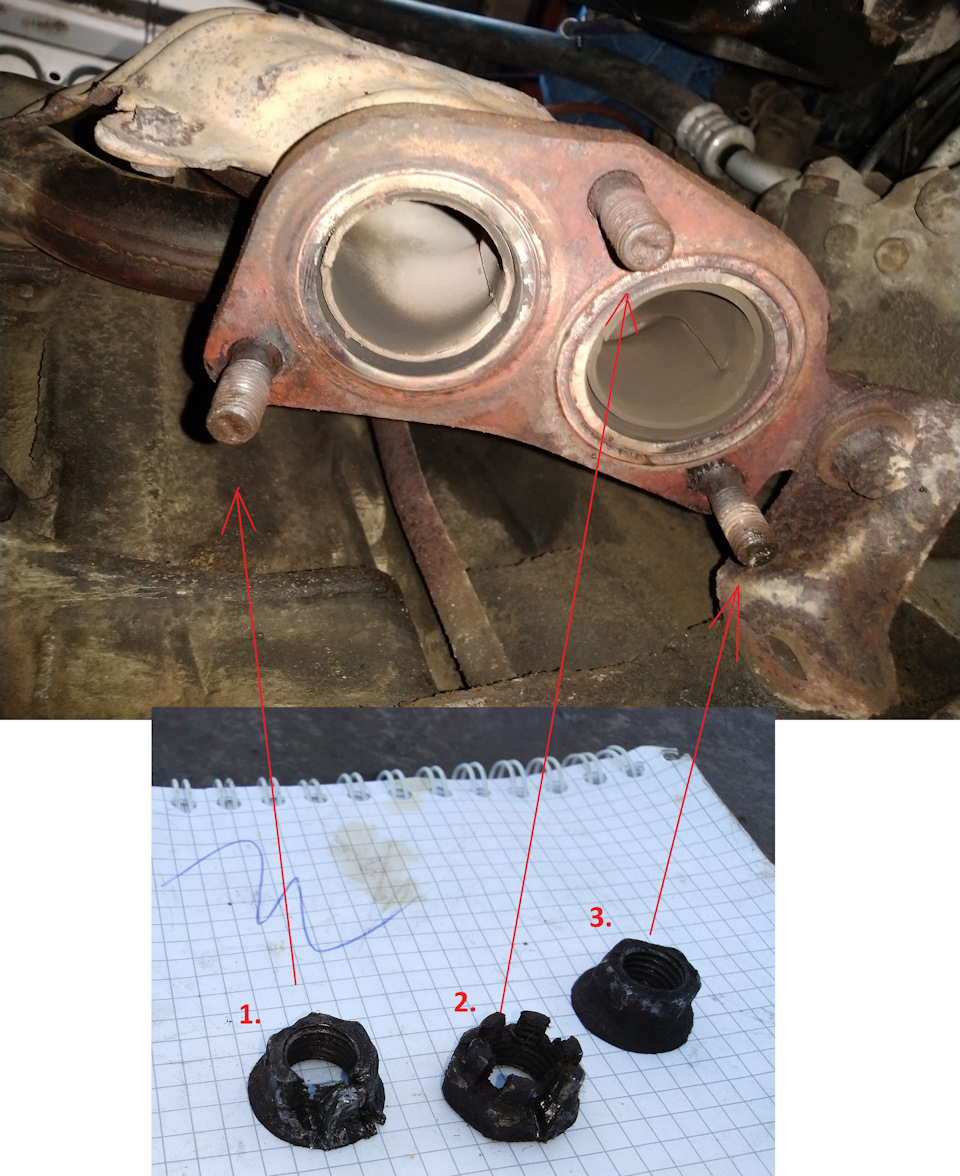

Для начала снимаем пластиковую защиту, что не составило особого труда. Затем отсоединяем фишку лямды от датчика. Тут пришлось немного поковыряться, т.к. не совсем удобно, но справился. Затем снимаем защитную крышку на кожухе коробки. Далее необходимо снять приемную трубу (штаны). Начал откручивать со стороны кактализатора, и тут всё норм… всё откручивается без «Б». А вот когда добрался до гаек фланца, соединяющего «штаны» с выхлопным коллектором, тут то я и налип на «не хилый ебок». Открутить смог только одну гайку и то с громким хрустом. Остальные две были со слизанными гранями, а одни из них вообще с коронкой для шплинтовки. Естественно пришлось разрубать их зубилом, другого способа я не видел. В итоге, посте пяти часов физических упражнений с зубилом, молотком и набором старых языческих «заклинаний», мне всё таки удалось снять приёмную трубу.

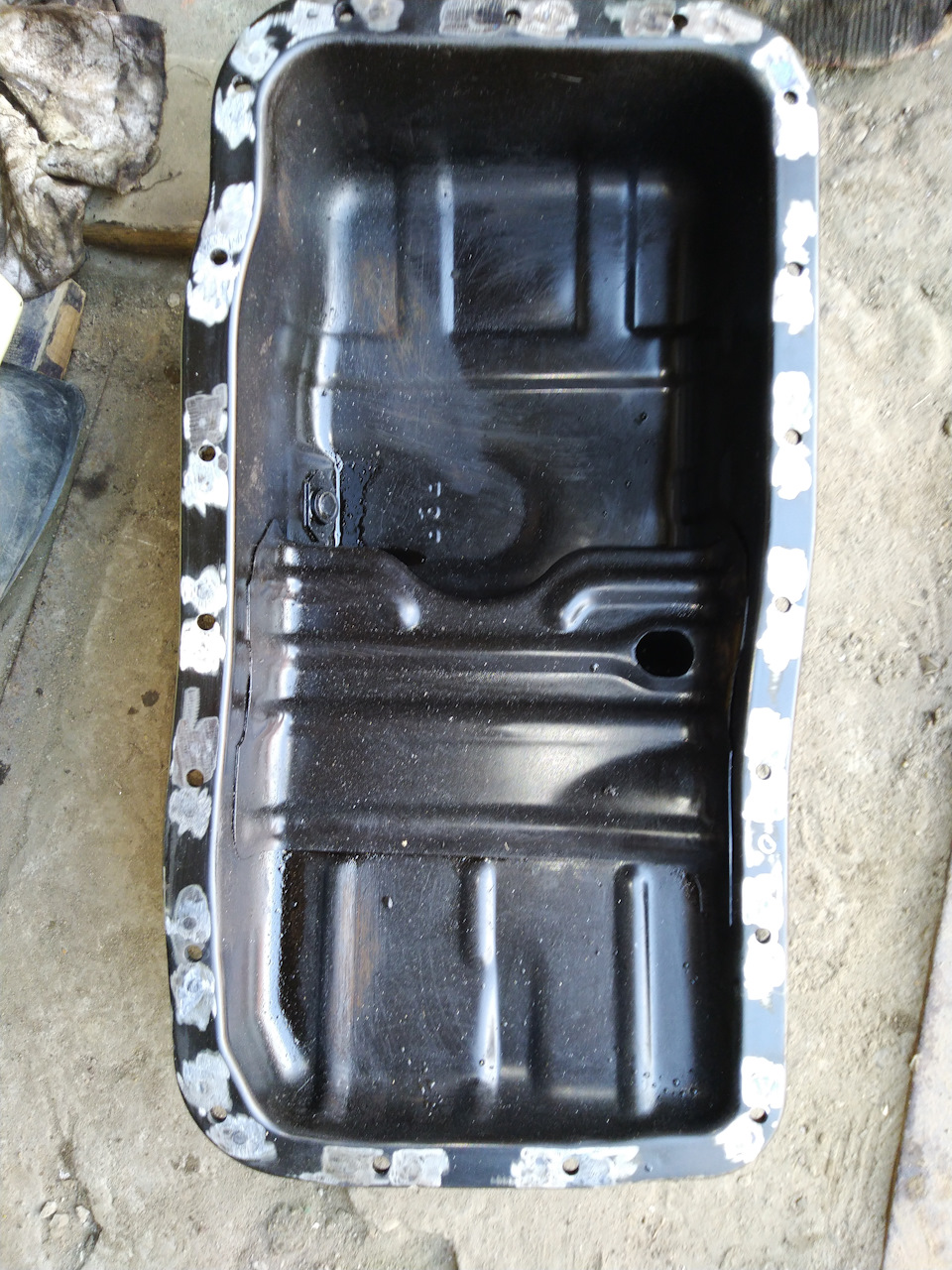

Ну вот… всё что необходимо снять, снял — хвала Богам))! Далее, при помощи болгарки с зачистным диском, удаляем ограничители. Делов на пол часа жужжания и искр.

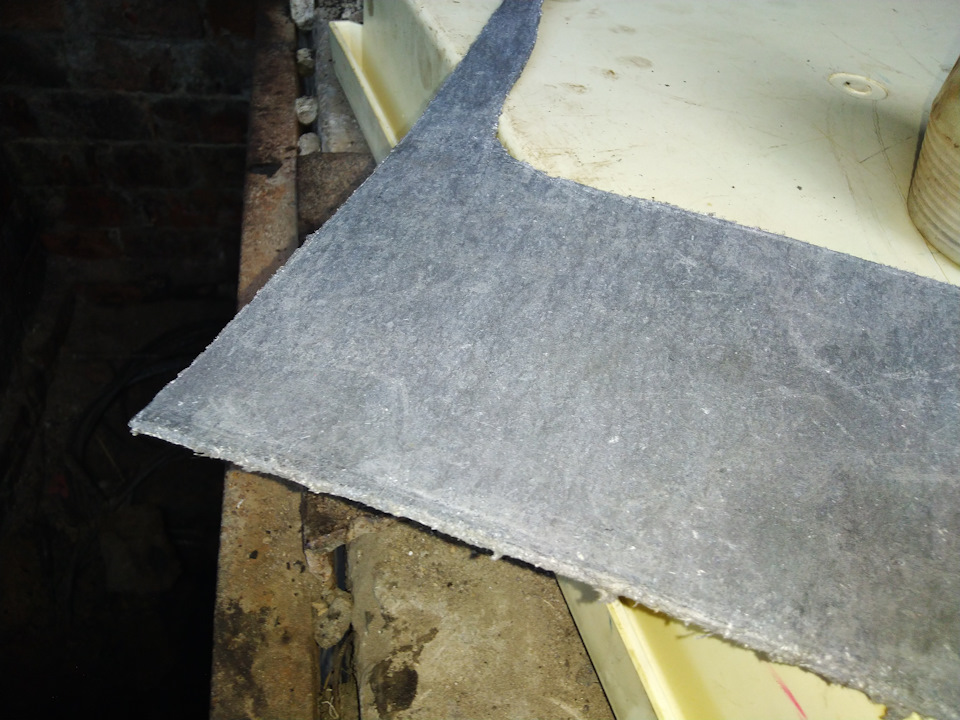

Затем моем поддон либо своими силами, либо несём на автомойку и при помощи химии и керхера приводим в надлежащий вид. Следующий шаг — вырубаем прокладку из паронита. Я решил использовать паронит толщиной 2мм. Изначально очерчиваем наружный контур поддона на пароните и отмечаем отверстия. После чего, в первую очередь, просверливаем отверстия сверлом на 6мм. Затем, лично я ножницами по металлу, вырезаем наружный контур. Ну и последний этап — при помощи штангенциркуля «отрисовываем» внутренний контур прокладки и вырубаем его. Ширина примерно 20-22мм.

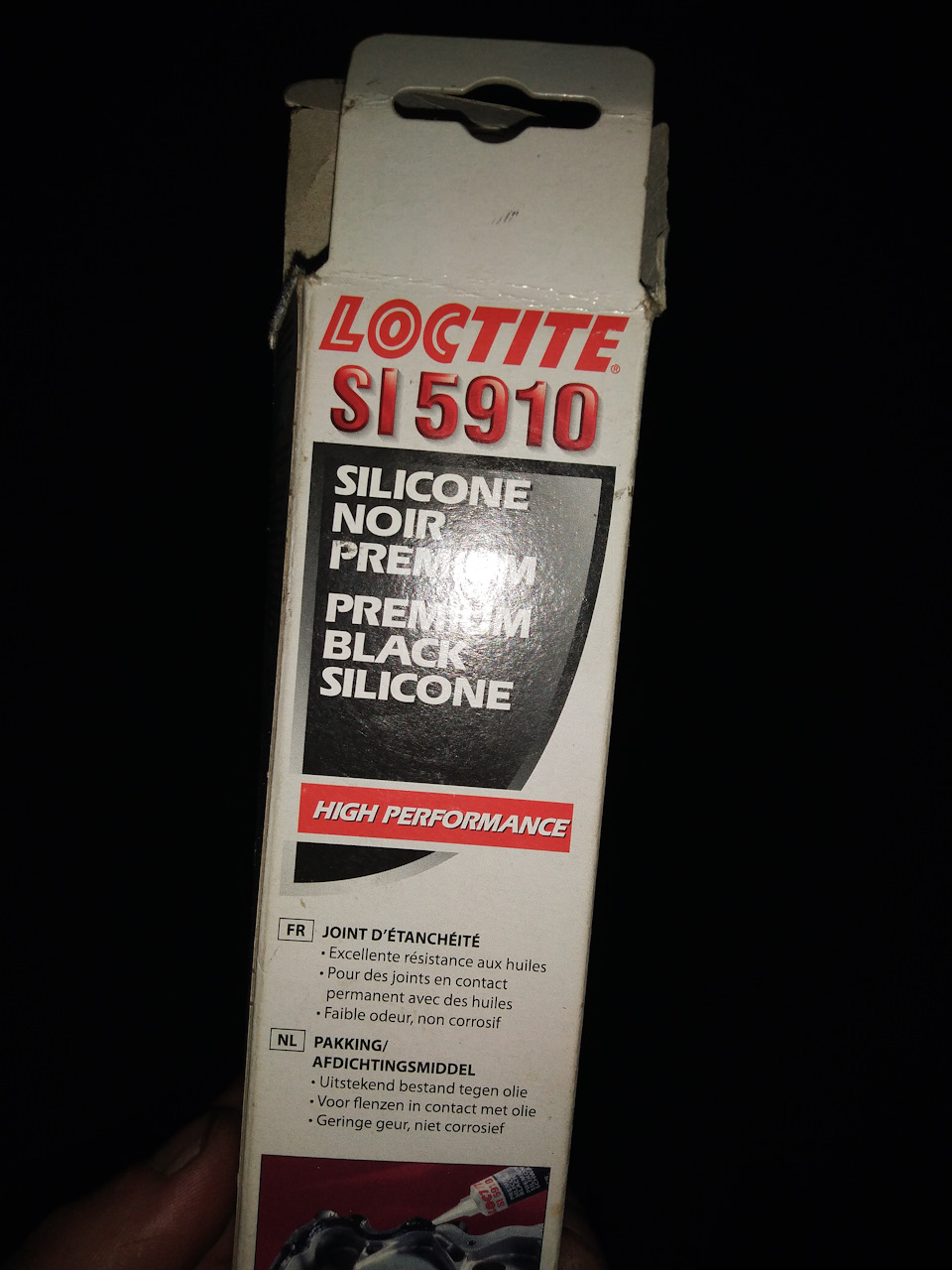

После незначительной подгонки прокладки к поддону можно переходить к сборке. Обезжириваем посадочные места на поддоне и картере. Наносим герметик и устанавливаем весь этот бутерброд на место. Герметик я использовал вот такой.

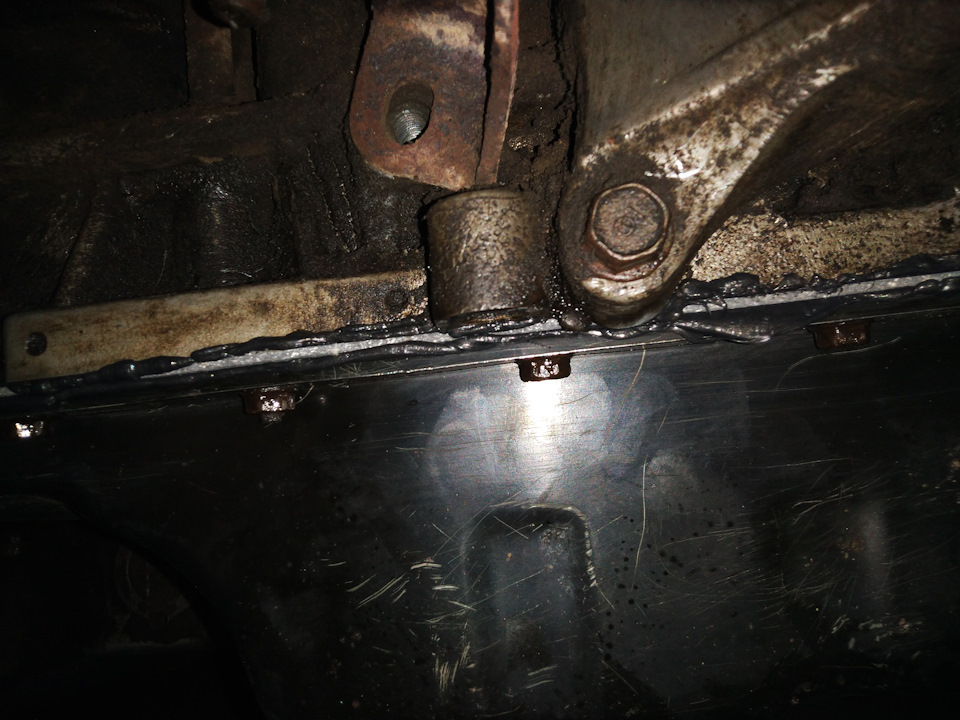

После протяжки поддона, герметик естественно немного по выдавливало по всему периметру, и это нормальное явление.
Далее устанавливаем на место «штаны», подключаем лямду, прикручиваем защитную крышку на кожух коробки и устанавливаем пластиковую защиту. Кстати герметик я оставил сохнуть до утра т.к уже был глубокий вечер.

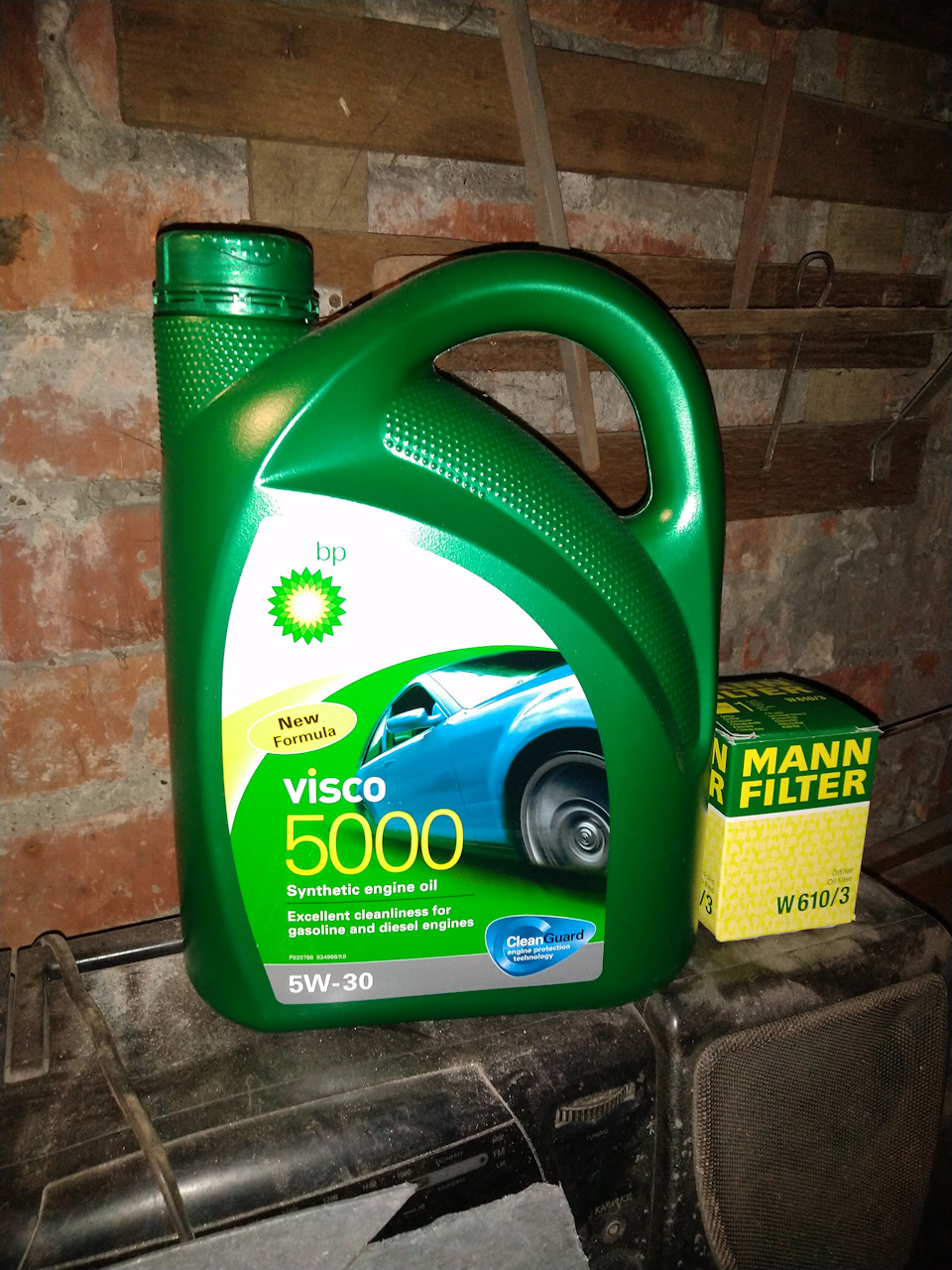

На утро осталось только поставить масляный фильтр и залить масло.Масло BP 5W-30, а фильтр MANN.
Паронитовые прокладки для фланцевых соединений
При формировании заказа на фланцы и фланцевые соединения, мы советуем вам заранее подумать про дополнительную герметизацию конструкции. В компании «ОНИКС» вы можете приобрести неметаллические прокладки из паронита. Паронитовые прокладки предотвращают утечку в трубопроводе, служат надежным соединением и обладают высокими уплотнительными свойствами. Выбор прокладок зависит от транспортируемой среды и ее рабочих параметров. Применяются в трубопроводах и арматуре под фланцевые соединения.
Нормативные документы
Крепежные детали для фланцевых соединений трубопровода необходимо выбирать в соответствии с требованиями нормативных документов. Паронитовые прокладки регламентируются ГОСТ 15180-86.
Технические характеристики при монтаже
Обратите внимание, что устанавливаемый крепеж должен идеально прилегать к рабочей поверхности изделия. При монтаже, паронитовую прокладку устанавливают в центр фланца, достигая ровного и четкого расположения. Уплотняющие прокладки для фланцевых соединений выдерживают высокую нагрузку, что особенно важно в работе. При использовании, материал приобретает тягучие свойства, заполняя собой все возможные стыки и зазоры, достигая максимальной герметизации и надежности. Стяжка и скрепление происходит благодаря деталям крепежа: шпилька, шайба, гайка, болт.
Смазывают ли паронитовую прокдадку?
Перед сборкой фланцевого соединения паронитовые прокладки смазывают с обеих сторон. В качестве смазки используется графитовый порошок. Если исключить подобный подготовительный момент — паронитовая прокдадка слипнется с материалом скрепляемого изделия. При замене детали, пришедший в негодность и прикипевший уплотнитель, предстоит срезать ножом — этот процесс травмирует поверхность фланцевого соединения, создавая трещины, порезы и углубления. В таком случае, эксплуатация деталей трубопровода потеряет необходимую герметичность и надежность.
Классификация прокладок по ГОСТ 15180-86
Ниже мы рассмотрим каждый из видов прокладок, а также соотношения условного давления МПа (кгс/см²) и допустимого условного прохода в мм. Высокий показатель устойчивости к воздействию химической, внутренней и внешней среде гарантирует правильно подобранная паронитовая прокладка на этапе формирования заказа. Существуют паронитовые прокладки в исполнениях А, Б, В, Г и Д и предназначены под определенные фланцевые пары — В (1); E (2) и F (3); C (4) и D (5); L (8) и M (9); B (1) и D (5).
Материал уплотнительных прокладок
Паронит получают методом прессовки каучуковой массы. Основной компонент массы — асбест и каучук с добавлением порошковых ингредиентов. Паронитовые прокладки выдерживают давление до 50 кг, рабочая температура — до +450 °С. Для повышения ряда технических свойств, встречаются паронитовые прокладки армированые металлической сеткой — ферронитовые прокладки.
