Реанимация засохшей паяльной пасты
Обычно smd монтаж я делаю просто паяльником, ручками. Даже если устройств надо с десяток. При том, что в JLCPCB или PCBWAY трафарет для пасты делается одной галочкой и стоит баксов 7. И да, я их тоже часто заказываю, но паяю все равно ручками… Дело в том, что устройства требуются внезапно. И редко, но метко. А у паяльной пасты есть одно мерзкое свойство — эта падла моментально сохнет. Вскрыл баночку, израсходовал ну процентов 30.. Через пол года открыл, а она уже засохла. Хоть как храни, хоть в холодильнике. Как ни закрывай, а засыхает. Мелкие же банки, чтобы использовать на один раз, стоят неадекватно. Меня жаба давит.
И все я искал способ реанимировать подсохшую паяльную пасту. Пробовал разбодяжить спиртом, становилось жиже, но появлялась какая то жидкая взвесь, которая подтекала под трафарет и оставляла ореолы вокруг контактных площадок, которые превращались в залипухи и грязь при запекании. В общем, в лоб не находилось решения. И баночка кончалась раньше чем получилось добиться результата.
А тут досталась мне большая банка пасты. На килограмм почти. Нахаляву. Старая, усохшая до состояния замерзшего пластилина, с комками жесткими как засохшая грязь… Выкинуть бы ее, но нахаляву и уксус сладкий :)))) В общем, давай я тут развлекаться и ставить эксперименты.
Не буду перечислять все способы ее развести, но успешным признан следующий метод:
Берем небольшое количество пасты, примерно 30мл (баночка от соевого соуса, что шел к роллам) и пару пшиков туда из пульверизатора спирта этилового. Просто у меня спирт в пшикалке, сколько там в одном пшике? 0.2мл? Примерно так. И размешиваем, прям от души. Потом еще пару пшиков, опять размешиваем. Закрываем, убираем на сутки. Это надо, чтобы спирт дифундировал в остальной объем. А не был там локальными каплями жидкой фракции. На следующий день повторяем. И так до нужной консистенции. Еще я туда бахнул 0,1 кубика FluxPlus от Nordson. Он еще добавил тягучести и как бы сделал всю эту хрень более «сухой». Размешал тщательно. Выдержал еще сутки.
Попробовал — наносится отлично. Не подтекает под трафарет, не задирается вслед за шпателем, ровный слой, почти как свежая. Запёк в печке с термопрофилем в 160 градусов активации и 250 градусов на 20 секунд оплавление. Не идеально, конечно, грязь от флюса остается, отмывать нужно. Но в целом, вполне приемлемый результат. Для такого помойного расходника.
Так что если у вас завлялась банка пасты, которую применить уже нельзя, а выкинуть жалко, то можно попробовать ее реанимировать. Для не ответственных случаев вполне рабочий вариант.
Спасибо. Вы потрясающие! Всего за месяц мы собрали нужную сумму в 500000 на хоккейную коробку для детского дома Аистенок. Из которых 125000+ было от вас, читателей EasyElectronics. Были даже переводы на 25000+ и просто поток платежей на 251 рубль. Это невероятно круто. Сейчас идет заключение договора и подготовка к строительству!
А я встрял на три года, как минимум, ежемесячной пахоты над статьями :)))))))))))) Спасибо вам за такой мощный пинок.
10 thoughts on “Реанимация засохшей паяльной пасты”
я NC-D500 давно для этих целей использую. и больше ничего. далее любой подходящей лопаткой перемешиваем на плоской поверхности как шпатлевку какое-то время(минут 5-7 достоточно) и все ок, можно наносить. никакого спирта и ждать сутки не нужно. с опытом приходит понимание, что флюса нужно добавлять меньше, чем кажется на глаз — после активного тестомеса консистенция вполне норм будет.
Спирт — плохо. При нагревании пасты со спиртом, последний как бы микро вскипает. Из за этих вскипаний даже подпрыгивают детальки (слетают с мест). У меня резисторы, кондеры 0805 постоянно улетают.
Много спирта добавляешь и слишком резко греешь. Но да, есть такая проблема. Особенно если запекаешь феном. Я то в печи. У меня часть спирта уйдет еще при расстановке, а остальной на преднагреве (это минут 5 до 100 градусов).
У меня в шприцах паста не засыхала (сразу в шприцах шла). Может её как-то перепаковать в такую тару?
Паяльная паста MECHANIC XG-50 (XG-500) Sn63/Pb37
Сегодняшний обзор будет посвящен паяльной пасте MECHANIC XG-50 (XG-500), приобретенной мною на просторах eBay. Желание обзавестись пастой для пайки было у меня давно, но поскольку в ассортименте моего инструмента не было и паяльного фена, то эта покупка постоянно отодвигалась на задний план. Но после того, как я наткнулся на бюджетный технический фен, было принято решение о приобретении совместно с ним и паяльной пасты. Выбор был сделан спонтанно, в основном опираясь на данные со страничек продавца, и пал на пасту MECHANIC XG-50.
Несмотря на случайность выбора, продавец сработал оперативно и отправил посылку в день совершения заказа. К тому же на нее был предоставлен трек, правда, не полноценный — отслеживался он только по территории Китая. Если кому-то интересно как это было, то информацию по перемещению можно посмотреть здесь.
Спустя примерно месяц после совершения заказа, в местном почтовом отделении мне выдали небольшой конвертик внутри которого и находилась заказанная мною паяльная паста. На более-менее качественную упаковку продавец поскупился, баночка с пастой не была обмотана даже пупыркой.
Поставляется паста в пластиковой баночке с красивой яркой полиграфией. Помимо надписей на крышечке можно увидеть голографическую наклейку с изображением какого-то мужика, подтверждающую тот факт, что паста подлинная (теоретически):
Здесь же красуется надпись «For export», а сама крышечка надежно зафиксирована на баночке при помощи термоусадочной пленки.
Если перевернуть баночку, то на нее дне можно узнать дату изготовления пасты и ее срок годности. Все паяльные пасты (в том числе и обозреваемая) довольно токсичны из-за чего рекомендуется использовать их вдали от мест приема пищи. Так же настоятельно рекомендуется не вдыхать испарения от пасты во время проведения работ (по возможности) или использовать респираторы. Хранить пасту следует в прохладном месте, так как с течением времени флюс, входящий в состав пасты, высыхает. Именно этим моментом и обусловлен столь короткий срок годности.
По окружности всей баночки так же наклеена наклейка с множеством разнообразных надписей на китайском языке. Из самого интересного и наиболее понятного — ее характеристики:
Product: XG-50 (будь это не экспортный вариант, было бы написано XG-500);
Alloy: Sn63/Pb37;
Microns: 25-45um.
Из этих обозначений становится понятен состав пасты — 63% олова и 37% cвинца (припой), смешанные с флюсом (неизвестно каким) и различными добавками. Размеры частиц очень мелкие 25-45 микрон. Температура плавления такой пасты находится около значения в 180 градусов. Основное предназначение — использование для пайки мелких (SMD) элементов.
Удалив защитную термоусадку и свинтив крышку, видим защиту из фольги и плотной бумаги, значение которой — предотвращение протечки пасты, а так же недопущение его засыхания во время хранения. Защитная пленка надежна впаяна в пластик банки и украшена изображением того самого мужика, что и голографическая наклейка на крышечке.
Оторвав пленку, можно увидеть пасту.
Как видно, паста занимает меньше 50% объема баночки. С виду она сера, в меру густая. При нанесении не растекается, держит форму. При нагреве эти характеристики кардинально меняются в противоположную сторону, так что наносить ее следует в небольших количествах и очень аккуратно.
Вес баночки с пастой — 36 грамм.
В названии лота можно увидеть обозначение «42g» и, если честно, я думал, что это и есть масса. Но поскольку баночка была надежно запечатана, то не думаю, что имел место недолив. Скорее всего 36 грамм — реальное значение, а что такое «42g» останется для меня загадкой навсегда. К сожалению, в самом объявлении указания на массу нет 🙁
Больше ничего интересного во внешнем виде как баночки, так и самой пасты нет. А значит можно переходить к ее практическим испытаниям. Для начала я просто нанес немного пасты на плату от преждевременно скончавшихся беспроводных наушников.
Потом, воспользовавшись феном вот из этого обзора, разогрел ее до нужной температуры. Время не засекал, но на вскидку на то, чтобы паста из серой массы превратилась в блестящий шарик ушло секунд 20-30. Результат:
Результат более крупно:
Как видно, получилось очень даже неплохо. Припой «скрутился» в блестящий шарик. Попробовал его сковырнуть — не поддался, закрепился на плате надежно. Весь этот процесс сопровождался замером температуры. Но за результат гарантии 100% не дам. Поскольку все это делал в одиночку, то не очень удобно было держать термометр, плату и фен. Так что с фотографией температуры немного припоздал, плюс к этому жало термометра находилось сбоку от участка с пастой. Поэтому температура в 135,9 градусов немного ниже реального значения. Во время переходы припоя из состояния пасты в состояние твердого шарика, краем глаза заметил значение в 145 градусов. Так что реальная температура плавления, думаю, градусов 160.
Ну а теперь о самом главном. Я покупал как пасту, так и фен для восстановления датчиков парктроника. У них болезнь — под герметик попадает вода, что со временем выводит их из строя. Вскрытый мертвый датчик:
Причина неработоспособности более крупно:
Восстанавливаются они заменой умерших SMD элементов. Но поскольку все они очень мелкие, да и паять приходится внутри датчика (выступающие бока датчика мешают), то сделать это при помощи обычного паяльника и проволочного припоя у меня никак не получалось 🙁
Итак, прикладываем отсутствующий элемент и максимально аккуратно намазываем пастой места пайки (но вообще более правильно — сперва намазывать контактные площадки и затем уже прикладывать припаиваемый элемент):
Ну и начинаем греть. Результат:
Более крупно:
Причем на все ушла максимум минута 🙂 А ведь до этого я массу времени потратил воюя с датчиком, используя обычный паяльник и припой. Но так у меня ничего в тот раз и не вышло.
Подводя итог всему, что тут было написано, хочу сказать, что паста меня порадовала. Ее удобно использовать для пайки мелких элементов и для проведения работ в труднодоступных местах. Качественные характеристики меня так же вполне устроили. К слову, датчик после восстановления был залит герметиком и протестирован на работоспособность — никаких проблем, все заработало как надо. Так что если кто-то пользуется подобными вещами, то MECHANIC XG-50 (XG-500) можно брать смело — со своими функциями она справляется неплохо. С учетом небольшой стоимости и малым расходом пасты, баночки на год хватит точно, а потом ее все-равно надо менять, т.к. засохнет 🙂
НА этом, пожалуй, все. Спасибо за внимание и потраченное время.

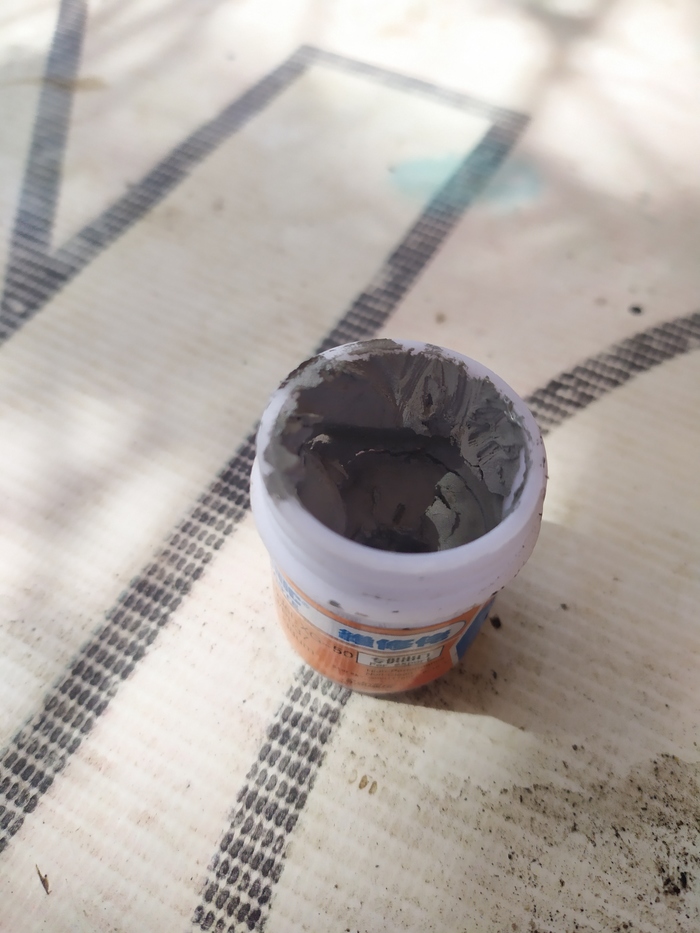

Засохла паяльная паста
Для тех, кто не в курсе, паста очень удобна в полевых условиях. Например, залудить концы проводов, когда кабель на инструменте переломился, приходится его обращать, а клемм в наличии нет. Нанёс пасту, нагрел зажигалкой и готово.
А для тех, кто в курсе, вопрос: паста, в виду редкого использования, на половину засохла. На функционал не влияет, но, что понятно, очень не удобно наносить. Можно ли чем-то «разбавить», или теперь только посыпать можно?
Заранее благодарю за совет.
Капля скипидара, капля глицерина. И тщательно размять. Это паста, а не раствор.
С механиксом такое случается.
Если только перед этим перемолоть ее в пыль.
А дальше бери пасту в шприце.
Вопрос по ремонту деревянного стула
Господа, случилось такое недоразумение со стулом из дерева. Нагрузок на него не было особо никаких, но произошло то, что произошло.
Можно ли самостоятельно отремонтировать данный стул? Что посоветуете? Да и вообще можно ли его отремонтировать? Эпоксидка? или что-нить еще. Хотелось бы минимизировать видимость последствий ремонта.
Или не мучаться и сразу тащить в ремонт? Стул дорог как память.
Поймал пчелу-шатуна, что делать?
Есть тут энтомологи? Подскажите, что со зверем делать, пожалуйста, а то у дочки спрашиваю, ничего путного, кроме как назвать и кормить, не подсказывает.
На тротуаре сидел, и еле шевелил усами. Жалко стало, что раздавят, принёс домой, теперь сижу смотрю, как он трескает яблоко, уже полчаса.
Был бы шершень, не пожалел бы, а вот пчелу-плотника жалко.
На улице почти ноль и дикий ветер.
Комент для минусов внутри
Уважаемые химики нужен совет
Появилась острая необходимость растворить остатки двустороннего скотча (мягкий) в большом количестве, чем из доступных химикатом это можно сделать?
Ацетон, «646», уайт спирит, бензин не берут эту гадость
Алкоголизм у отца. Нужна помощь/совет
Привет, Пикабу. Сложилась некоторая ситуация, возможно здесь кто-то сможет помочь советом или рекомендациями.
Отец, 51 год, в запое уже около года. Проблему видит, от лечения отказывается. Последние полгода это уже какой-то жесткий запой. Пьёт каждый день по 0.5-литру водки.
Пару недель назад у него случился эпилептический (возможно неправильно выразился, в медицинских терминах не силён) припадок, в больнице он пролежал неделю. Его прокапали, он был трезв, но кодироваться или лечиться дальше так же отказался, после выхода из больницы снова стал пить. Помимо припадка ему поставили диагноз «токсическая энцефалопатия».
Сейчас хотим попробовать отправить его в клинику на лечение. Клиника «Альтернатива», город Казань. Может быть у кого-то есть более подробная информация об этом месте? Почти все отзывы, что я смог найти, жутко положительные и не особо вызывают доверия.
Так же буду рад каким-либо дельным советам, что вообще делать в подобной ситуации. Мб кто-то посоветует другие клиники.
Выбор на клинику пал из-за географического положения + что выдал гугл в моём регионе (респ. Коми).
Выбор огнетушителя
Пост без рейтинга. Поднимите, пожалуйста, повыше. Может кому пригодится.
Друзья огнеборцы, Вам адресую вопрос.
Но в случае полноценного возгорания, спуск с этажа был бы 100% отрезан. А с 4 этажа сигать. Такое себе удовольствие. Ладно я. Вероятно легко отделаюсь, ибо опыт в прыжках со второго и третьего этажа есть. Но жена и дети явно не готовы к полёту.
Так вот.
Какой огнетушитель лучше взять домой?
Ниже не реклама, а первые попавшиеся примеры с одного сайта.
Углекислотный первый идёт на ум. Охлаждает поверхность и пространство, что, я думаю, удобно при попытке бегства от пожара. + он не мусорит в помещении, если очаг не большой.
Порошковый
как я понимаю, им можно тушить больше типов пожара. Не знаю, как по эффективности, но точно после использования нужно делать генеральную уборку не только около очага возгорания. (Есть и дешевле, но там всего 5секунд пшика, не факт, что хватит.)

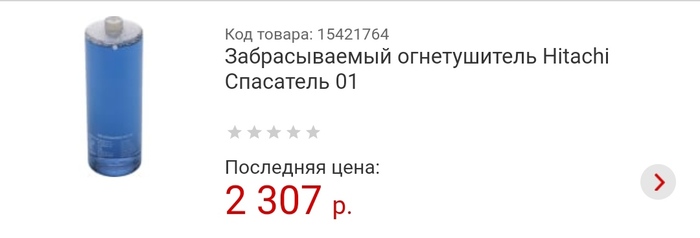

Слышал про забрасываемые модели но совсем хз

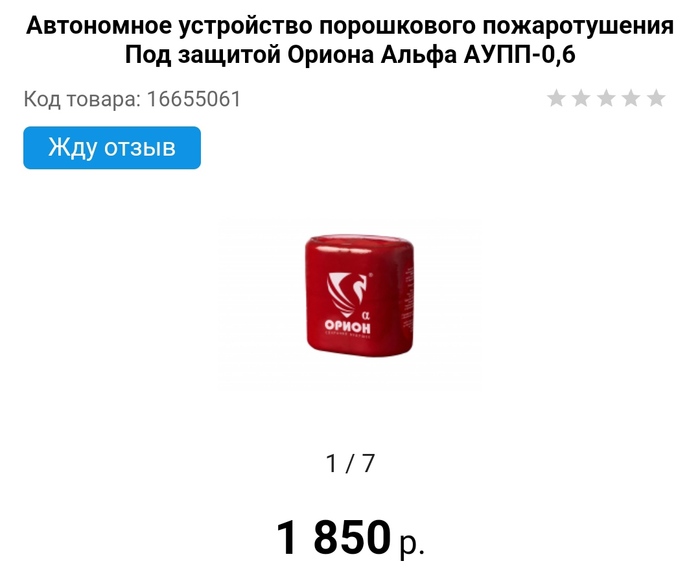

А это вроде нужно оставить в наиболее пожароопасных местах и при нагревании >100°С, он типо сам сработает. + можно бросить в занятое огнём пространство, где он тоже должен хлопнуть
Ещё думал про пенный. Но он не самый дешёвый и слышал, что от пены потом хрен отмоешься
Либо не париться и взять несколько таких?
Вот я и спрашиваю у знающий людей. Что посоветуете?
Нужен совет по кошке
Это мы не экзамене в ГИБДД, после укола и до рентгена. Пока спасал не до фотографий было..
Как вы с этим боретесь или боролись?
Фотография из предыдущего поста, но в обработке. Для привлечения внимания, да.
Вентиляция в квартире
Так же на дверях балкона
Ну и наконец- может есть ещё какие-то действующие бюджетный варианты.
Спасибо заранее!
Кто оперировал долихосигму?
Здравствуйте, люди добрые.
Есть у меня ребёночек,который с рождения,почти четыре года, живёт с этой болячкой+ мегаколон. Постоянные лекарства и диеты не сказать,чтобы делали жизнь крохи счастливее.
Думаем про операцию,но совершенно не ясно к чему она может привести. Хирурги не особо против,но гарантий не дают, потому-что сложные петли.
Есть ли тут родители детей,которым сделали операцию по укорачиванию кишечника?
Мне не хочется лишних дебатов. Просто хотелось узнать у живых людей,как бывает после.
Спрошу прямо
приехать на базу, взять инструмент, расходники, выехать к клиенту и установить ему всё то, что до тебя сборщики собрали и подготовили в цеху, а грузчики привезли и занесли в помещение.
ткните носом, где что не так. условия, зарплата, график, что угодно. я понимаю, что проблема не в соискателях, а в вакансии. помогите её решить, а то у меня по ходу лапки.
Паяльная паста Mechanic XG-Z40.
В продолжение паяльной темы в сегодняшнем обзоре паяльная паста Mechanic XG-Z40.
До этого случая паяльными пастами пользоваться не приходилось и было интересно узнать, как это работает. Вторая причина интереса – это термофен из прошлого обзора. Раз есть фен, то нужно осваивать и паяльную пасту.
Суть пасты – пастообразная смесь частиц припоя с жидким флюсом. Основная область применения – пайка феном электронных компонентов, монтируемых поверхностным методом.
Не совсем стандартно, но не менее эффективное применение – пайка выводных компонентов, лужение проводов паяльником, пайка проводов газовым паяльником и просто зажигалкой.
Когда заказывал пасту, то на странице товара она позиционировалась как Mechanic XG-Z40 со следующими характеристиками:
Тип: XG-Z40
Сплав: sn63/pb37
Размер частиц: 25-45um
Температура плавления: 183 градуса Цельсия
Объем: 10СС
Вес 35 гр.
На момент начала работы над обзором Mechanic из названия лота куда-то делся, но с почты принесли шприц с наклейкой с наименованием данного производителя.
Почему так, сказать не могу, а предлагаю посмотреть ближе.
Объем шприца 10 кубиков. Заполнен он приблизительно на половину, на наклейке указан производитель Mechanic, тип, состав, масса, температура плавления. Кроме того, присутствуют предупредительные надписи о необходимости беречь от детей, проветривании помещения и т.д.
Имеющийся на этикетке QR код, вопреки ожиданиям телепортации на сайт производителя, отправил на установку приложения WeChat. Возможно переход на сайт производителя и последовал бы, но устанавливать приложение я не стал.
Передняя часть шприца закрыта навинчивающейся пробкой, специальной иголки в комплекте не было, нужно будет купить отдельно.
Сзади шприц закрыт крышкой на защелках и на самой крышке можно рассмотреть наименование производителя на английском языке и, видимо, перевод слова Mechanic на китайском.
Отсутствие иногда встречаемой голографической наклейки и непонятный QR код наталкивают на мысль о «не совсем Mechanic», но в то же время не стали бы заморачиваться с литьевыми формами для крышки шприца, указывая производителя.
Вес шприца с пастой оказался 34 грамма, но и мои весы не идеальны, поэтому тут вопросов нет.
Поскольку специального приспособления для выдавливания пасты у меня нет, то воспользовался подручными средствами – пинцетом, но на всякий случай фото поршня.
Подручными средствами выдавливается паста не совсем легко, на поверку она оказалась густой. Ну, так чтобы провести какие-то параллели, то по консистенции сравнима с термопастой КПТ-19
Для дальнейшего ознакомления с пастой выбрал нелуженую макетную плату для того, чтобы понимать насколько хорошо или плохо флюс в пасте справится с окислами на неподготовленной плате. Плата не выбиралась, не очищалась, не промывалась – была куплена на радиорынке, взята прямо с прилавка из десятка таких же.
Для начала выдавил небольшой шарик и наблюдал пару дней – паста не растеклась и флюс не отошел от частиц припоя. Медь не окислилась, а паста не высохла. Отсутствовал так же какой-либо запах.
Тягучесть и консистенцию пасты можно оценить по видео.
Далее опробовал пасту с паяльником, установив температуру в 200 градусов. Прикосновение паяльником приводит к образованию совсем небольшого количества дыма и зеркальной поверхности припоя. Как такового запаха я не ощутил.
Вокруг места пайки образуется восковый налет, но без запаха воска. Как смог проверил его проводимость, амперметр не шелохнулся.
Основная часть налета легко удаляется, остается лишь восковая пленка.
Сразу оговорюсь, что фен в руки я взял всего пару недель назад. Сначала установил температуру на 200, но этого оказалось недостаточно. Видимо на выходе из сопла температура воздуха была ниже и пришлось добавить 50 градусов. После этого небольшое количество пасты расплавлялось без проблем. Для большего количества пришлось поднять температуру еще на 50 градусов.
Видео не ахти какого качества, но понять суть процесса можно. Совсем неудобно было одной рукой снимать, а другой управляться феном.
Кстати, фен был установлен на максимальную скорость обдува и разбрызгивания пасты при плавлении не происходило.
Для лучшего результата и наглядности нужно было использовать плату без отверстий, для поверхностного монтажа, но таковых на рынке не нашлось и часть пасты, расплавляясь проникало в отверстия, заполняя их.
Следующим этапом было припаивание феном с использованием пасты электронных компонентов – пары SMD резисторов и выпаянных ранее со старой материнки пары конденсаторов и полевого транзистора.
На пасте компоненты держались более чем хорошо – наклон платы не вызывал их соскальзывания. А вот при обдуве феном из-за использования платы с отверстиями один резистор поплыл, но второй четко был установлен поверхностным натяжением. Под конденсаторами и транзистором часть расплава пасты протекла в отверстия. Транзистор припался ровно, а конденсаторы пришлось немного подправить.
Собственно, к пасте претензий нет – плавится хорошо и при низкой температуре, образует зеркальную поверхность, не разбрызгивается, восковая пленка легко отмывается спиртом.
Ну, и в финале опробовал пайку проводов. Использовал фен, но позже повторил с применением обычной зажигалки – результат тот же.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
