чем разбавить грунт наполнитель
Чем разбавить акриловую грунтовку для авто, можно ли разбавлять водой, растворителем
Процесс грунтовки автомобиля – один из важных процессов кузовных работ, позволяющих создать сцепляющее звено между краской и шпатлевкой. В некоторых случаях данную манипуляцию осуществляет самостоятельно, но далеко не все знают, чем разбавить акриловый грунт для авто, чтобы сделать все в соответствии с технологией и получить нужный результат. В данной статье рассмотрим все основные этапы и технологические особенности данного вида кузовных работ.
Подготовка автомобиля к грунтовке
Для того, чтобы осуществить грунтовку автомобиля, необходимо поместить его в чистое помещение с должным уровнем вентиляции. Если планируется проводить нанесение грунтовки локально, то все близлежащие части кузова, на которые не будет наноситься состав, необходимо укрыть бумагой и зафиксировать малярным скотчем.
Затем подготовить пульверизатор (краскопульт) для состава грунтовки. Желательно не экономить на данном инструменте, хоть и стоить такой будет недешево — примерно от 10 000 рублей.
В зависимости от объемов работ, нужно выбрать один из двух видов пульверизаторов:
Виды грунтовок для автомобиля: праймер, филлер
Для осуществления ремонтно-кузовных работ используют такие же виды грунтовок, как и на промышленных предприятиях при производстве автомобиля. В целом существует 2 основных типа смесей:
Первичный грунт — праймер
Вторичный грунт — филлер
Сегодняшний ассортимент составов позволяет приобрести грунтовку, которая обладает свойствами, одновременно, как праймера, так и филлера. Например, REOFLEX PRIMER FILLER (450-600 руб).
Нанесение акриловой грунтовки на автомобиль
Акриловая грунтовка наносится для того, чтобы:
Толщина нанесения акрилового грунта может колебаться в диапазоне от 50 до более, чем 100 микрон.
По количеству элементов грунтовка может быть однокомпонентной или двухкомпонентной.
Первая наносится тонким слоем и применяется в основном для нанесения на новые детали перед покраской. Таким образом обеспечивается улучшенная адгезия и защита от ржавчины.
Двухкомпонентная грунтовка более универсальна и подходит для любых работ с кузовом.
Нужно четко соблюдать пропорции при разведении грунтовки
Кроме того, в однокомпонентную грунтовку добавляется лишь разбавитель (примерно 1 часть разбавителя на 5 частей грунта). Отвердитель не добавляется. В двухкомпонентную смесь нужно влить сначала отвердитель, а затем разбавитель (обычно, 1 часть отвердителя и 1 разбавителя на 4 части грунта).
Чем разбавить автомобильную акриловую грунтовку
В состав данных смесей входят много элементов. И именно из итогового состава той или иной грунтовки конкретного производителя, нужно выбирать вещество, которым впоследствии можно будет разбавить грунт. Лучших вариантов всего два:
Чаще всего рекомендуют выдерживать следующую пропорцию – 4:1 с добавлением разбавителя. Более точную информацию можно узнать из инструкции на этикетке продукта.
Например, на этикетке грунта Novol Protect 300 4+1 MS сказано, что на 4 части грунтовки нужно взять 1 часть отвердителя и 25%-35% разбавителя.
Важно понимать, что акриловые наполнители находятся в неизменном состоянии на протяжении 30-60 минут, именно столько времени после смешивания они будут готовы к употреблению. Это время надо учитывать при размешивании грунтовки и ее нанесении.
Наносится полученный состав при помощи краскопульта. Но перед тем, как заправить смесь в устройство, ее необходимо в обязательном порядке профильтровать (например, через капрон или двойной слой марли). Это делается для того, чтобы отсечь все крупные фракции, которые могут забить пневматический распылитель.
Как наносить филлер — советы и рекомендации
Необходимо придерживаться следующей последовательности действий:
Как наносить праймер — советы и рекомендации
Праймеры в основном необходимы для усиления адгезии между подложкой и краской. Принцип работы с ним несколько легче:
Добавление пластификатора для грунтовки
В акриловый грунт-филлер, который будет наноситься на пластиковые и прочие синтетические поверхности кузова, можно (и даже рекомендуется) добавлять пластификатор — это специальная добавка, которая сделает материал более эластичным и поможет избежать растрескивания краски даже при деформации окрашенного элемента. Помимо этого, он нивелирует воздействие высоких и низких температур на материал — ЛКП будет сжиматься и расширяться при изменении температуры вместе с самим элементом.
Добавка-пластификатор Novol Plus 770
Количество пластификатора, добавляемое в грунтовку, обычно можно вычитать на этикетке продукта. Обычно это 10-30% на готовую смесь грунта, затем добавляется отвердитель и разбавитель. Чем жестче пластик, тем меньше пластификатора нужно добавлять.
Грунтовку после добавления пластификатора не нужно настаивать или проводить с ней другие манипуляции, но стоит отметить, что время высыхания нанесенных слоев будет увеличено примерно в 2 раза.
Подкрашиваемые грунтовки
Филлеры (вторичная грунтовка) также могут быть подкрашены. Делают это путем введения в состав акриловых красок — примерно 10-15% от объема. В результате получают тон, максимально близкий к заводской или наносимой повторно эмали. Это делают для того, чтобы:
В какой пропорции разводить грунтовку — пример
Если рассмотреть конкретный пример, то можно привести следующие уточняющие данные. Когда необходимо развести акриловый грунт для покрытия кузова автомобиля, то берут:
Видео
Ликбез по материалам — Акриловый грунт
Этот пост будет в прежнем стиле. Изложу свои теоретические изыскания основанные на информации найденной в этом вашем ИНТЕРНЕТЕ, на конкретном примере и дополню / исправлю на основе компетентного мнения в комментариях…
Сегодня я предлагаю рассмотреть самый распространенный вид грунта — Акриловый. Как пример мы посмотрим на Novol грунт Protect 300 4+1 MS
Акриловый грунт 4+1 это двухкомпонентный грунт, Первый компонент — дисперсия пигментов и наполнителя в акриловой смоле (потому как я понимаю и АКРИЛОВЫЙ). Второй компонент — отвердитель — вещество вызывающее его отвердение (полимеризацию).
4+1 Значит — 4 объёма грунта на 1 объём отвердителя или по массе 5.6 массы грунта на 1 массу отвердителя
4*1*1 это значит, что для разбавления 4 частей грунта наполнителя необходимо добавить 1 часть отвердителя и 1 часть разбавителя. Это касается об’ема т.е. 1л. +0.25л.+0,25л. Если разбавлять по весу, то цифры будут другие. Для этого нужно знать удельные веса продуктов. У грунтов удельный вес колеблется от 1,3 до 1,8 кг на 1л. Отвердители около 0,93- 0,96 кг на 1 л. Разбавители от 0,78 до 0,86 кг на 1л.
Хорошая адгезия грунта позволяет применять его на разных видах поверхностей, таких как:
старые лаковые покрытия,
полиэфирные шпатлёвки,
полиэфирные ламинаты,
(Полиэфирный ламинат — это изделия из стеклопластика. Полиэфирный — потому что смола полиэфирная, а ламинат — это уложенное стекловолокно, пропитанное смолой.)
пластмассы,
реактивные грунты вида washprimer т.е. Реактивные кислотные грунты,
сталь гальванизированная, нержавеющая,
алюминий.
Грунт наносится с помощью специального покрасочного пистолета на обезжиренную, отшлифованную поверхность.
Для тонирования можно использовать акриловые краски – 15% объема.
Предварительно следует смешать 4 части грунта с 1 частью отвердителя (по обёму) и 25% разбавителя. Тщательно перемешать до получения однородной массы.
4*1*1 это значит, что для разбавления 4 частей грунта наполнителя необходимо добавить 1 часть отвердителя и 1 часть разбавителя. Это касается об’ема т.е. 1л. +0.25л.+0,25л. Если разбавлять по весу, то цифры будут другие. Для этого нужно знать удельные веса продуктов. У грунтов удельный вес колеблется от 1,3 до 1,8 кг на 1л. Отвердители около 0,93- 0,96 кг на 1 л. Разбавители от 0,78 до 0,86 кг на 1л.
Время пригодности к употреблению после смешивания составляет приблизительно 60 минут (при температуре 20° С).
Наносить покрасочным пистолетом в 2– 3 слоя. Между нанесениями слоев делать перерывы в 5 — 10 минут для испарения частиц. Время испарения зависит от температуры и толщины слоя.
Через 10 минут после нанесения последнего слоя температуру в помещении можно увеличить для более быстрого затвердевания грунта.
Все вроде ясно…
Шлифовка:
Шлифовать соответственной наждачной бумагой:
«сухим» способом механически Р360-Р500
«сухим» способом вручную Р400-Р500
«мокрым» способом механически Р600-Р1000
«мокрым» способом вручную Р800-Р1000.
Тут тоже Все вроде ясно…
Средства дополнительные к грунту:
— Ускоритель для акриловых изделий
…ускоритель затвердевания… например при нанесении в более низких температурах либо просто для ускорения ремонта. а медленный и быстрый разбавители такде применяются для коррекции температуры при нанесении… при высокой температуре окр. среды, применяют медленный для лучшего распределения материала по ремонтной поверхности, быстрый для низких температур, чтоб предотвратить потеки…
— Растворитель для акриловых изделий (обычного, быстрого, медленного действия)
— Добавка, увеличивающая эластичность
…Добавка для эластичности есть пластификатор, применяется для повышения эластичности материала при нанесении на поверхности подвергающиеся штатным т.е. запланированым (бампер) изгибам и своего рода деформациям…
Вязкость, диаметр сопла покрасочного пистолета, рабочее давление:
DIN 4/20°, 20 – 22s, 1,6 – 1,8 мм, 3 – 4 bar
Тут все понятно.
Я грунтую как м)дак. Инструкция по правильному использованию грунтов.
Внимание! цинковый сварочный грунт опасен для здоровья! Избегать вдыхания.
При кузовном ремонте нередко возникает потребность в резке и сварке железных кузовных панелей, так что опишу результат своего анализа современных методов ремонта авто. От этой статьи может пригореть как у опытных «Сидорычей» из гаражей, так и у метросексуала из хипсторской конторы по реставрации с многомиллионными бюджетами. Каждый др-чит как он хочет, я не запрещаю, но тут будет описан единственно верный способ применения современных материалов для антикоррозийной обработки железа (не алюминия, карбона и пр.).
Проблема:
Кузовщикам как правило всё равно на коррозию. Им главное зазор выставить и приварить, заменить помятые лонжероны, растянуть «жимы» на железе после дтп и так далее. А сгниёт всё это через 3 года зимней эксплуатации уже у вас на руках, они тут не при чём будут. Кузовщик свалит всё на маляра, маляр на железо и возраст машины, ну и так далее, а лох он всё стерпит.
Малярам главное замазать всё шпаклей по голому железу чтобы после покраски всё блестело и переливалось идеально ровно. На коррозию им всё равно, их дело чтобы лак сверкал и пылинок под краской не было. За пылинки с них спросят, за сгнивший за 3 года на улице дрындулет — сам дурак, в гараже хранить надо было. Но почему нормальные тойоты в заводской краске даже за 25 лет не гниют, будучи юзаными и тёртыми?
Решение:
На заводе используется качественная грунтовка кузова. Лучшие результаты стойкости у тех кузовов, которые горячим методом (при высокой температуре, около 100+ градусов по Цельсию) после сварки погружались в ванну с грунтом, который наносится путём пропускания тока (гальванический метод). Это позволяет покрыть защитным слоем все скрытые полости и точки сварки. В случае кустарного ремонта (таковым является любой кроме заводского конвейера) повторить такой трюк не удаётся. Поэтому выделим 5 пунктов, которые нужно выполнить в строгом порядке, чтобы добиться хоть какой-то стойкости при незаводском ремонте:
По мере применения:
1) Цинковая грунтовка ДО сварки. Грунтуется только область сварки, оставшийся лишний грунт удаляется после работ, ибо не имеет адгезии к поверхности. В сварной шов или точку он вплавляется, а на ровном месте его можно содрать ногтем. Продаётся как правило в виде аэрозольных баллончиков ценой около 700р. за штуку. Довольно увесистые. Существенно повышает стойкость к коррозии, сваренное без грунта можно считать погибшим до рождения.
Пояснение:
Места сварки подвержены повышенному гниению из-за перегрева металла в контакте с кислородом в процессе сварки и ржавчина начинается всегда с них. Если она уже пошла, то сгниёт и остальное, далекое от места сварки. В рыхлых порах ржавчины задерживается вода, так и растёт область повреждения. Цинковый грунт имеет смысл использовать только ДО сварки. Потому что тогда цинк вплавляется в точки сварки и гальванически защищает их. Также он не даёт перегретому железу соприкасаться с воздухом и первично окисляться. Что тоже плюс. После сварки цинковый грунт бесполезен — просто лежит рядом с железом и не действует никак.
Внимание! Цинковый грунт очень токсичен! Варить можно только на улице, не вдыхая запах сварки. Или в очень хорошо проветриваемом помещении, в дорогом респираторе или противогазе. Маска от коронавируса не поможет. Помните, что новые почки потом не купишь.
Теперь опишем как должны грунтоваться все железные панели. Если это внутренний усилитель порога, то он тоже должен быть покрыт со всех сторон этими грунтами. Если это заплатка из нового железа, то же самое.
2) Кислотный грунт Обладает лучшей адгезией и защитой железа. Водопроницаем, поэтому НЕ может оставаться единственным нанесённым грунтом на железо. Наносится тонким полупрозрачным слоем. Обычно двухкомпонентный жёлтый или красный.
Этот грунт химически активен и защищает железо. Но он не совместим ни с одним другим грунтом кроме акрилового (теряет химическую активность если покрыт эпоксидным), а оставлять «голым» его нельзя. Поэтому поверх него наносится следующая пара грунтов.
3) Акриловый грунт нужен только для того, чтобы отделить химически активный кислотный грунт от химически активного эпоксидного. Крупнозернистый рыхлый грунт, водопроницаемый. Требует хорошего разбавителя или зашкуривания после нанесения. Бывает произвольных цветов: от белого до черного, выбирайте цвет обязательно так, чтобы он не совпадал с другими грунтами. Иначе будет почти невозможно избежать непрокрасов.
4) Эпоксидный грунт единственный водонепроницаемый на микроуровне. Никакие водяные пары не доберутся до железа и не окислят его, если выполнено удачно покрытие эпоксидным грунтом. Нужен чтобы защитить все нижележащие слои от паров воды. Также бывает любых оттенков черного, двухкомпонентный.
Если не заморачиваться, можно наносить только эпоксидный грунт на голое железо. Если заморачиваться, то сразу три вышеописанных слоя. Других комбинаций нет. Например, эпоксидный грунт, при нанесении сразу на кислотный, химически нейтрализует пользу кислотника. Т.е. это эквивалентно нанесению только эпоксидного грунта. Очевидно, бессмысленно.
5) Герметик и шпакля наносятся после грунта. Потому что герметик НЕ защищает железо, шпакля тем более. Если необходимо нанести шпаклю, то после затирки производится повторная грунтовка эпоксидником.
После всех работ внутрь порогов через зашлушки или отверстия распыляется жидкий антикор или масло. Отталкивает воду, помогает железу прожить дольше в случае нарушения целостности слоя грунтов.
Что нельзя делать при кузовном ремонте, если нужна максимальная стойкость к эксплуатационным невзгодам:
0) Варить без цинкового сварочного грунта. И вообще если, допустим, заднее крыло можно вытянуть и выстучать, то лучше это сделать. Будет точно лучше чем заменить «по точкам». Заменят по точкам, сгниёт по точкам. Если крыло меняется, но арку можно сохранить — сохраните. Замените только поврежденный участок. Да сложнее, да будет видно изнутри, да, придётся варить по 5 миллиметров чтобы не повело. Но машина прослужит намного дольше.
Внимание! цинковый сварочный грунт опасен для здоровья! Избегать вдыхания.
1) Наносить шпаклю на голое железо. Первый скол и шпакля впитает воду, конец кина.
2) Наносить герметик на голое железо. Ну это вообще финиш, сгниёт просто мгновенно.
3) Наносить битумную мастику на днище/пороги. Чёрное — значит не гнилое? Нет.
4) Наносить шпаклю на пороги при любых раскладах. Порог изгибается при езде, шпакля треснет и в трещину пойдёт вода.
5) Использовать заклёпки из алюминия для железа. Только железные заклепки для железа, только алюминиевые для алюминия.
6) Использовать другой тип металла для заплаток. Не стоит использовать нержавейку для стального кузова. Сама нержавейка может и не заржавеет, но кузову станет плохо и коррозия усилится из-за образования гальванической пары.
7) Лудить участки железа, которые не могут быть 100% загрунтованы со всех сторон. Использовать лужение в качестве шпакли допустимо, но только на простых внешних поверхностях.
Также после ремонтов задней части автомобиля рекомендуется после попадания автомобиля в крупный дождь проверить ниши багажника на факт присутствия воды. Зимой после таяния снега под солнцем. Мойка тут не совсем прояснит картину, воды там всё же не так много успевает натечь.
И все таки. Грунт густой.
Всем доброго времени.
Ранее писал про неудачное грунтование.
(Многое переосмыслил, и сделал выводы)
И немножко раскашелился.
В третий раз. Решил соблюсти технологию.
Нооо… Результат.
Пока очень жидко не разбавить, его нет.
Раст. это сокращенно — растворитель?
В этот раз я раскошелился на разбавитель.

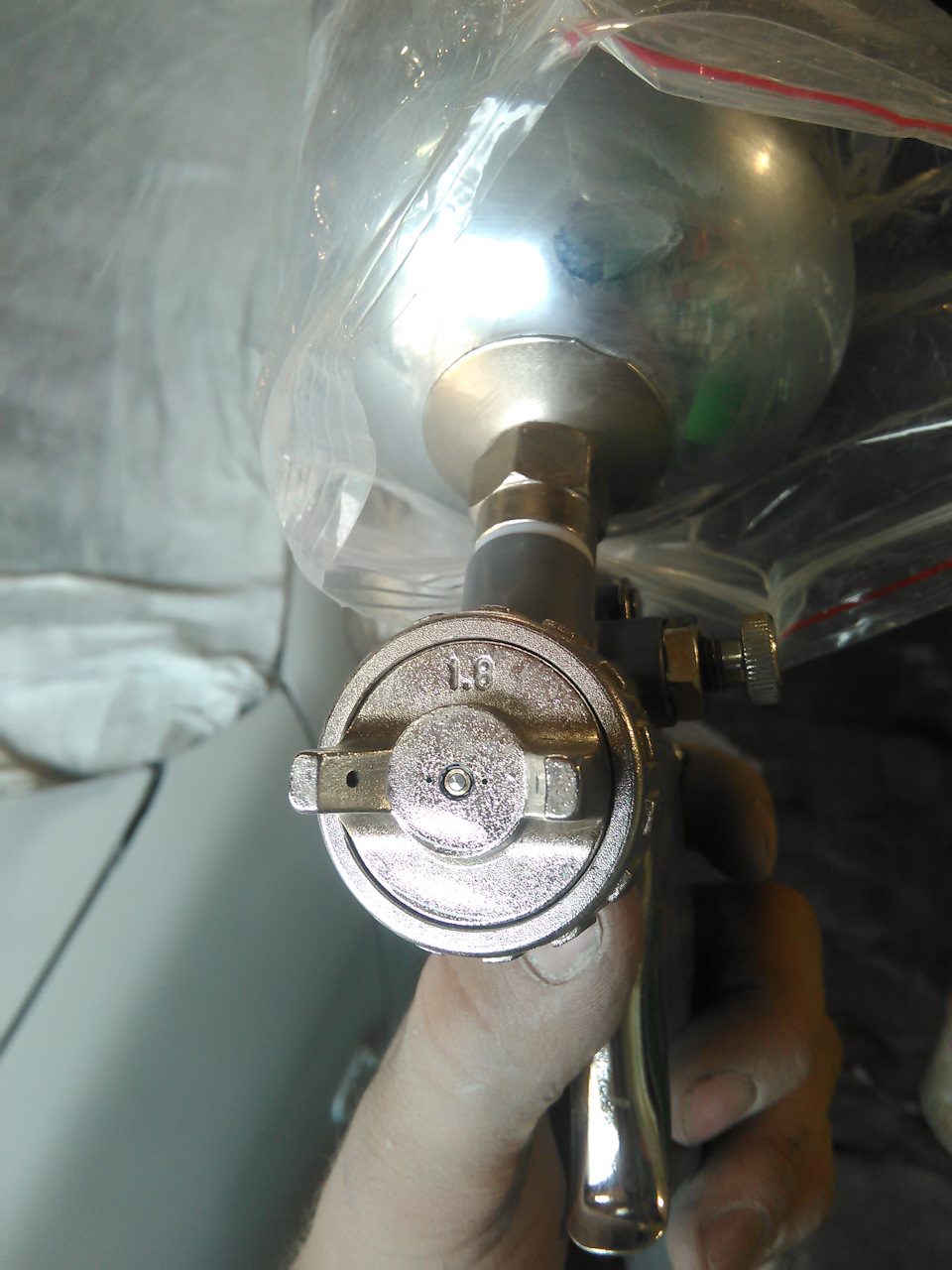

И в техничке указанна дюза 1.6 — 2.

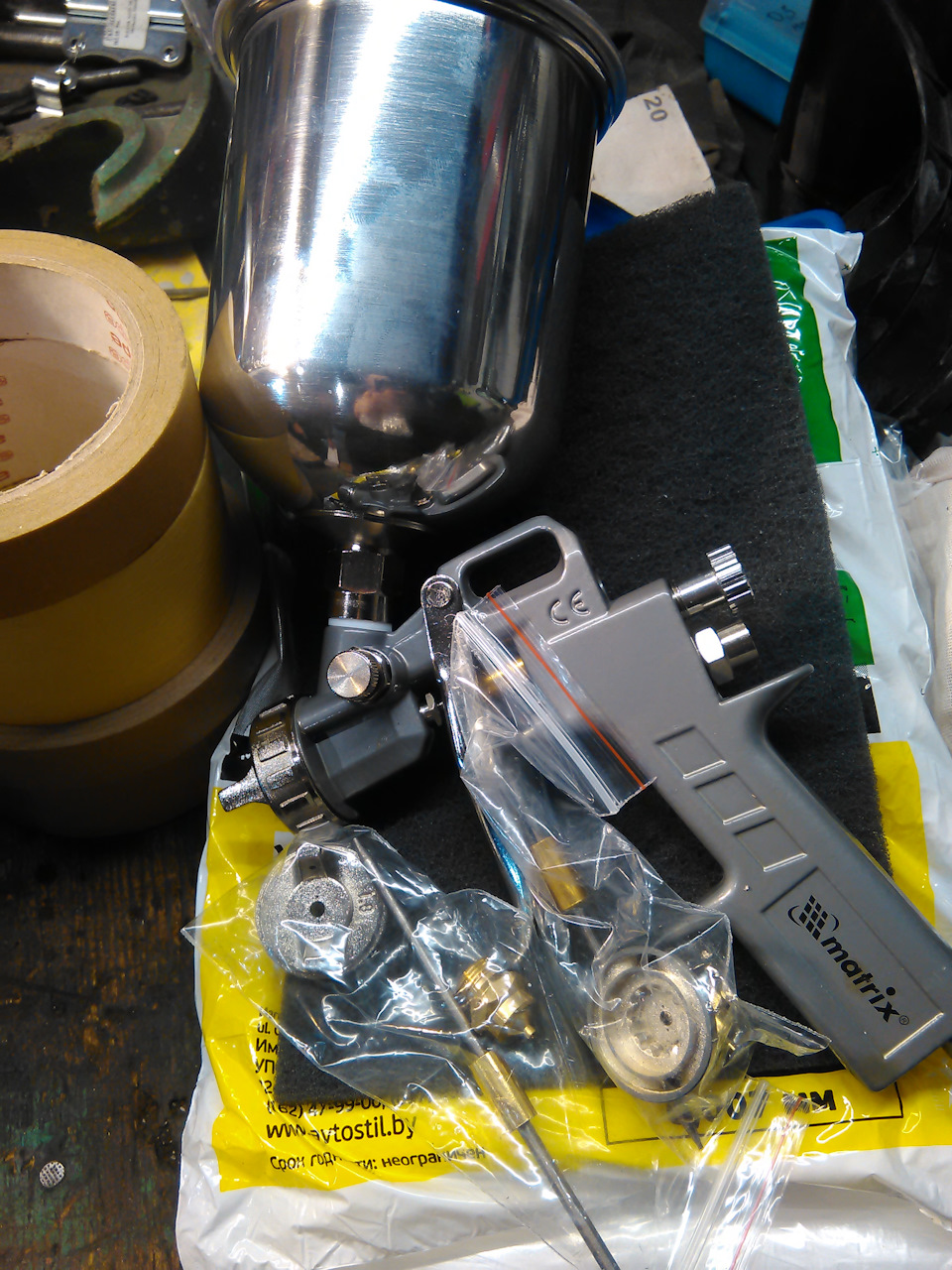

Тут я тоже приобрел.
Стоит недорого 16.5 баксов.

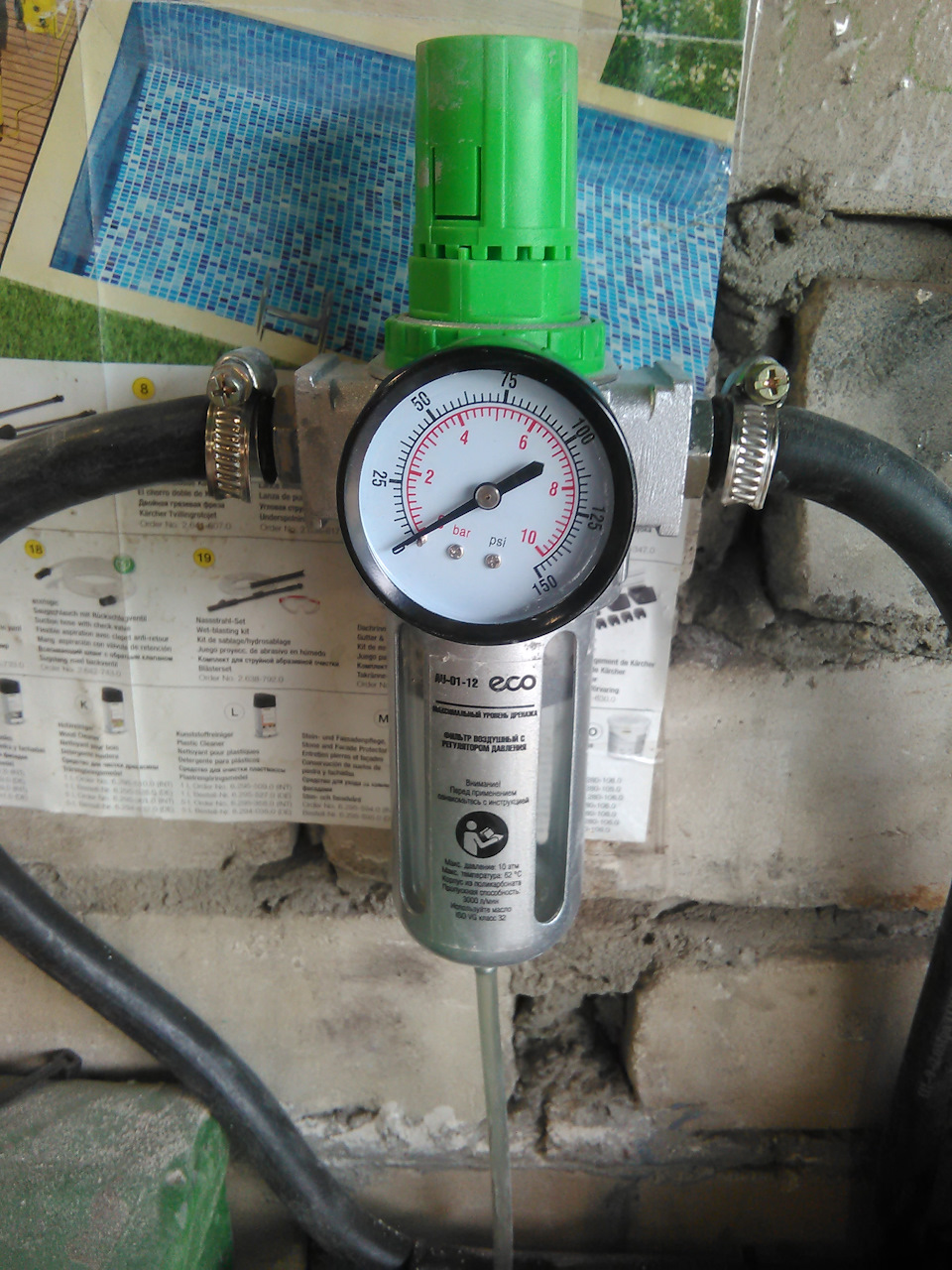

И даже фильтр приобрел. Что бы все наверняка.
Понятно что он 100% влаги не выловит. Но лучше чем ничего. Капельки по стенкам стекают)))
Но вот зачем это грунт наполнитель 5 к 1?
Вообще в принципе нужен?
Если жидко разбавить. То по идеи должна потом и усадка быть?
Если по жиже разбавить. И на гладкой поверхности то он неплохо растекается. А вот на старом покрытии и шпаклевке не очень.
А может так и должно быть?
Думаю на вряд ли.
Пробовал и давление и подачу. Пока жиже не разбавить. Толку нет.
Пока придется тереть. Если где до тру до металла. Очень жидко разбавлю. И потом скотч брайтом пройду.
Большая шагрень при самой покраске не пугает.
Но вот с этим грунтованием так ничего и не понятно. (И потом тоже вспомнил, все кто советовал Р12. Перед продажей красили. Некоторые даже говорили, что грунт и 646, а краску Р12 можно).
Опять каша из головы не куда не делась.
Если на сухую то под грунт 240-320 перетереть достаточно?
Как указано на самом грунте 240-400, это под саму покраску?
Как я понимаю, мне просто под акрил 500-600 на сухую достаточно?
Все что выше приобреталось. Это в принципе единственное, что у нас продается.
Грунтование. Толщина и количество слоев, техника нанесения, сушка грунта
В прошлый раз мы зашлифовали шпатлевку, теперь наша поверхность ровная, без вмятин и царапин. Казалось бы, что еще нужно — бери краскопульт да и крась! Но нет, сделано только полдела. Следующий стратегически важный этап — грунтование.
Зачастую специалисты, окидывая взглядом какую-нибудь «девятку», усеянную точками ржавчины, со знанием дела заявляют владельцу: «Все ясно, грунт не нанесли». На самом деле к такому дефекту может привести много причин, а что касается грунта, так без него покрасить машину так, чтобы краска не отвалилась уже через неделю, вообще невозможно.
Зачем же применяют грунты при ремонте кузовов? Во-первых, в эстетических целях. Получить высокие декоративные качества лакокрасочного покрытия не так то просто. Чтобы скрыть грубую фактуру металла, места переходов покрытий из одного в другое (шпатлевки в металл, металла в старое ЛКП), убрать шлифовальные риски и мельчайшие поры на шпатлевке, под краску еще издавна наносили специальные грунты — выравниватели или наполнители.
Однако одного только декоративного эффекта недостаточно. Нужно еще, чтобы металл кузов автомобиля сохранялся в хорошем состоянии как можно дольше. Добиться этого можно только с помощью нанесения на металл еще одного грунта — антикоррозионного.
Сегодня поработаем и с теми, и с другими.
Маскировка перед грунтованием
Прежде чем приступать к грунтованию, не забудьте с помощью малярной ленты и пленки (или бумаги) закрыть «нерабочие» части кузова. Если, конечно, не хотите потом долго и мучительно оттирать стекла, ручки или молдинги от грунта.
Если грунтуете частично, при маскировке не оклеивайте слишком близко к зоне ремонта, чтобы избежать нанесения грунта «встык» — иначе образуется ступенька, которая в итоге может быть видна даже на краске. Подробнее о маскировке можете почитать здесь.
Когда будете обезжиривать поверхность перед грунтованием, помните, что шпатлевку сильно смачивать обезжиривателем нельзя, так как она впитывает и долго удерживает влагу. Поэтому достаточно слегка пройтись по ней увлажненной салфеткой.
Готовим грунт
Перед разбавлением грунт нужно хорошенько взболтать и перемешать, чтобы поднять со дна банки необходимые компоненты.
В среднем на одну деталь уходит около 150-200 грамм неразбавленной грунтовки. Отливаем необходимое количество грунта в сухую, чистую емкость и приступаем к смешиванию.
Для приготовления однокомпонентного (1K) грунта достаточно добавить в него указанное производителем количество разбавителя (зачастую это 5-20%). Отвердитель в однокомпонентные продукты не добавляется.
Если же вы имеете дело с двухкомпонентным (2K) грунтом, его сначала смешивают с соответствующим отвердителем в строгом объемном соотношении, указанном на банке (например 2:1), а затем смесь доводится до нужной вязкости добавлением разбавителя (5-20%). Подробнее о приготовлении ЛКМ читайте здесь.
Кстати, в некоторых случаях один и тот же материал в зависимости от версии применения может готовиться по-разному. Например, многие вторичные грунты могут применяться как в стандартной шлифуемой версии, так и в версии «мокрый по мокрому» (в этом случае разбавителя добавляется больше).
Как бы там ни было, перед приготовлением материала ознакомьтесь с рекомендациями производителя.
Для соблюдения пропорций смешивания удобно использовать специальные мерные емкости и линейки, содержащие на себе всю необходимую разметку.
Заправляя приготовленный грунт в бачок пистолета, обязательно отфильтруйте его через специальную воронку с сетчатым фильтром (в крайнем случае через капроновый чулок 🙂 ).
Итак, грунтовка приготовлена, машина оклеена и обезжирена. Осталось разве что обдуть поверхность сжатым воздухом, после чего можно приступать к нанесению антикоррозионного грунта.
Наносим антикоррозионный грунт
В статье о видах и свойствах грунтов мы уже говорили, что адгезионная прочность слоя антикоррозионного грунта обратно пропорциональна его толщине, поэтому наносятся такие грунты тонким одинарным слоем, толщина которого должна находиться в пределах 10-15 мкм.
Визуально определить эту величину очень просто: если грунт полностью укрыл ремонтную зону и не просвечивает — его толщина более 15 мкм. Рекомендуется наносить слегка прозрачный слой, на грани укрывистости — адгезия в этом случае будет максимальной.
Значительное превышение рекомендованной толщины антикоррозионных грунтов может привести к ухудшению адгезии всего покрытия.
Одной из распространенных ошибок при работе с кислотосодержащими антикоррозионными грунтами является так называемая «консервация» первого слоя, когда после нанесения кислотника, который вроде бы моментально высыхает, тут же наносят грунт-наполнитель.
В этом случае кислота, не успев полностью прореагировать, остается под следующим слоем. Да и кроме нее в грунтах присутствует множество других летучих веществ, которым тоже нужно время на испарение. Поэтому не стоит спешить, нужно дать слою грунта хотя бы минут 15-20 на реакцию и испарение, а уже после этого наносить грунт-наполнитель.
Предостережения
Среди травящих антикоррозионных грунтов встречаются материалы, на которые допускается наносить покровные эмали, без предварительного нанесения вторичного грунта. Стоит сказать, что это хоть и самый быстрый, но далеко не самый лучший способ, так как по причине отсутствия слоя вторичного грунта покрытие получится слишком непрочным и недолговечным — именно из-за малой толщины всего ЛКП.
Еще одно предостережение. Если поверхность требует шпатлевания, то грунты кислотного отверждения могут наноситься исключительно после завершения шпатлевочных работ. Шпатлевать поверх кислотников, а также 1K травящих грунтов недопустимо! Единственным антикоррозионным материалом, допускающим нанесение под полиэфирные шпатлевки является эпоксидный грунт.
Кстати, именно наличие слоя грунта и под шпатлевкой (а не только на ней) отличает окраску высшего качества от стандартной.
Окраска высшего качества VS Стандарт
Конечно, визуально результат в этих двух случаях (стандарт и люкс) будет одинаков, но надежность и долговечность… Если, конечно, это вас волнует.
Эпоксидный грунт под шпатлевку наносится тонким одинарным слоем в пределах 15 мкм.
Как правило, шпатлевать можно не дожидаясь полного высыхания эпоксидного грунта, без его предварительной шлифовки (обычно через час-полтора уже можно шпатлевать, уточняйте в техничке). В этом случае у нас будет максимальная адгезия, так как шпатлевка, помимо механической адгезии, получает еще и химическую (сцепляемость шпатлевки и полусухого слоя грунта).
Если же прошло длительное время и грунт полностью полимеризовался, перед шпатлеванием его необходимо обработать скотч-брайтом. Максимальное время, по истечении которого грунт должен быть зашлифован перед нанесением следующего материала, смотрите в TDS!
Нецелесообразно использовать два разных антикоррозионных грунта в процессе ремонта на одном элементе. При этом большинство производителей категорически запрещают наносить эпоксидный грунт поверх кислотного.
Так как первичные грунты несут защитную функцию, то шлифовать их не нужно (да и толщина слоя у них и без того мала). Поэтому после рекомендованной выдержки (15-20 минут) необходимо сразу нанести вторичный грунт. К чему и приступим.
Для защиты голого металла на зону ремонта наносится слой травящего антикоррозионного грунта
Наносим грунт-наполнитель
При работе с вторичными грунтовками важно обращать внимание как на общую толщину покрытия, так и на толщину отдельно взятых слоев, а также на выдержку между ними.
Казалось бы, чем слой наполнителя толще, тем выше качество поверхности, а нам проще с ней работать. Но нет, не все так просто. Основные проблемы, возникающие с вторичными грунтами связаны как раз-таки с превышением толщины рабочего слоя и недостаточной межслойной выдержкой.
Что это за проблемы?
Первая проблема связана с долгим отверждением и усадкой материала. Все мы знаем, что если некоторое количество готового к распылению лака или грунта оставить в банке, то через некоторое время образуется не твердое вещество, а некая желеобразная субстанция. Вот и при нанесении слишком толстых слоев грунта происходит практически то же самое.
Слишком толстый слой высыхает не сразу и в таком полусыром «пластилиновом» состоянии будет находиться довольно долго. В лучшем случае это приведет к мучениям и перерасходу абразивных материалов при шлифовке. В худшем — нанесение на не полностью высохший грунт покровных материалов может привести к «сжатию» краски и нарушению адгезии между эмалью и грунтом.
Вторая проблема — «кипение». Уже неоднократно мы говорили об этом дефекте, но поговорим еще.
Дело в том, что полимерные материалы не просто сохнут — в них, помимо испарения растворителей и разбавителей, протекает процесс сшивания молекулярных цепочек. И хотя процесс полимеризации протекает во всем объеме материала, испарение растворителя происходит только с его поверхности. Этот процесс сопровождается формированием пленки на поверхности лакокрасочного слоя.
Из слоя нормальной толщины растворители успевают испариться вовремя — до начала формирования поверхностной пленки. Все процессы в этом случае протекают корректно и равномерно.
В толстом же слое растворителей содержится больше, а значит времени на их испарение необходимо больше. А поскольку вверху испарение растворителей происходит интенсивнее, это приводит к тому, что создание поверхностной пленки несколько опережает испарение из слоя всех растворителей.
Дальше — обычные физические процессы. Остатки растворителей стремятся выйти наружу, и, проходя сквозь сформировавшуюся пленку, образовывают в ней огромное количество мельчайших «проколов». Причем сразу вы их можете и не заметить — они очень малы (кроме того в процессе шлифовки они забиваются шлифовальной пылью). Но под лаком они будут очень даже заметны.
Беда в том, что обычно дефект кипения не удается устранить «малой кровью», поскольку полимер становится рыхлым и превращается в одну сплошную «мочалку». Такое покрытие уже не способно нормально выполнять свои функции, поэтому его приходится сошлифовывать и наносить заново.
К тем же последствиям приводит и недостаточная просушка — как между слоями грунта, так и перед ускоренной сушкой.
Обычно для всех грунтов рекомендуемая межслойная выдержка составляет около 10 минут при хорошем воздухообмене и температуре воздуха около 20°С. Нет воздухообмена — увеличиваем выдержку до 15 минут.
В любом случае перед нанесением каждого последующего слоя грунта предыдущий должен стать матовым и сухим «на отлип». Выдержка перед ускоренной сушкой — не менее 10-15 минут.
Все вышесказанное в равной степени относится и к остальным двухкомпонентным материалам — акриловым лакам и эмалям. Только здесь последствия еще печальнее, поскольку «закипевшее» покрытие лака или краски, усеянное многочисленными «проколами», приобретает вид матового.
Первый слой — он важный самый
Далее коснемся нанесения первого слоя.
Чтобы он хорошо «прижился» на ремонтной поверхности, нельзя наносить его слишком мокро. Иначе большое количество растворителя, содержащееся в таком слое, может оказать сильное воздействие на ремонтируемую поверхность. На некоторых материалах это может привести к оконтуриванию границ зашпатлеванных участков и мест переходов покрытий из одного в другое — они становятся ярко выраженными и несколько приподнятыми.
Из тонкого же слоя растворитель испаряется быстрее, что позволяет избежать указанных дефектов.
Вместе с тем, следует избегать и слишком сухого нанесения первого слоя. Иначе при нанесении следующего слоя под ним будет заключено некоторое количество воздуха, который потом может подняться на поверхность краски в виде отдельных пузырьков.
Правильно нанесенный первый слой — это тонкий слой, укрывший поверхность полностью, без незаполненных промежутков. После него — выдержка, и затем наносится еще 1-2 стандартных «мокрых» слоя.
Для эффективного выполнения своих функций общая толщина акрилового грунта-наполнителя должна находиться в пределах 100-150 микрон. В среднем стандартные наполнители за один проход дают толщину от 35 до 60 микрон, поэтому искомая толщина достигается за 2-3 прохода.
Техника нанесения
Немаловажную роль играет и техника нанесения наполнителя. При локальном грунтовании рекомендуется наносить слои особым образом — уменьшая, а не увеличивая, как это обычно принято, зону распыления материала.
То есть, первый слой наносится на большую площадь, покрывая всю зону ремонта с запасом, а второй и третий — на меньшую, оставаясь каждый раз немного «внутри» пятна. Это нужно для того, чтобы опыл, концентрирующийся на границе слоя, не закрывался следующим слоем, а оставался наверху, где он затем будет сошлифован.
Сказанное проиллюстрировано ниже.
Сушка грунта
Грунты можно сушить как при нормальной комнатной температуре, так и принудительно. Принудительная сушка, конечно же, более эффективна. Сюда относится сушка инфракрасными лампами и сушка в камере при 60°С.
Если при естественной сушке нужно ждать, как правило, от 3 до 12 часов (в зависимости от вида и толщины слоя наполнителя), то при 60°С наполнитель готов к шлифованию уже через 20-30 минут, а при ИК-сушке — уже через 15-20 минут.
При сушке ИК-лампой не забывайте соблюдать дистанцию между лампой и загрунтованной поверхностью (не менее 70 см ), иначе грунт может «закипеть».
Сушка грунта-наполнителя в естественных условиях не ухудшает его конечных свойств. Но при условии, что это качественный продукт (грунт должен иметь в своем составе специальные добавки, позволяющие ему не реагировать с кислородом и воздушной влагой). В противном случае за стабильность дальнейшего процесса покраски поручиться нельзя.
Рекомендации по количеству слоев, общей толщине, времени межслойной и общей сушки грунта-наполнителя, как и любого другого материала, описаны в технической документации к продукту. Этих рекомендаций стоит придерживаться — они являются результатом множества тестов, проведенных изготовителем продукции.
После полного высыхания грунта-наполнителя можно приступать к его шлифованию под покраску. Этим займемся уже в следующей статье.
