Чистка оптики микроскопа
В табл. 15.1 приведен перечень оптических узлов микроскопа и технология их чистки.
Объектив является основной частью микроскопа – воспроизводящей, создающей увеличенное изображение с дифракционным расчетным качеством. Одной из причин отсутствия этого качества, в том числе, контраста, разрешения и цветопередачи, является грязь в объективе и, в первую очередь – на передней поверхности первой линзы.
После использования в течение всего рабочего дня, иммерсионный объектив обязательно должен быть вычищен с помощью набора для чистки (рис. 15.2).
Рис 15.2. «Джентльменский» набор микроскописта: смесь для протирки (спиртовая), груша №1, вата медицинская и деревянная палочка
Как было показано в табл.15.1, чистить объективы можно тремя способами. Если иммерсионное масло соответствует стандарту, то его вязкость такова, что позволяет производить чистку фронтального компонента с помощью бумажной салфетки или фланелевой тряпочки. Однако, если иммерсионная жидкость старая и загустела, если слой иммерсии застыл (давно не чистили), то объектив необходимо вывернуть и подвергнуть тщательной чистке. То же относится к сухим объективам, опущенным в слой иммерсии.
Процесс чистки следующий (рис. 15.3):
1. вывернуть объектив из микроскопа (или устанавливать в положение удобное для чистки с большим свободным расстоянием);
2. сделать тампон из ваты, для чего:
2.1. слегка смочить заостренный кончик палочки в спирте,
2.2. наматывая вату на кончик палочки, вытянуть небольшой кусочек;
2.3. положив на ладонь, скатать вату на палочке в «тампон»;
3. сухим тампоном одним движением руки снять иммерсию с первой линзы объектива, убрать грязный тампон;
4. сделать новый тампон из ваты;
5. смочить тампон в смеси следующим образом:
5.1. осторожно обмакнуть тампон во флакон со смесью, едва погружая палочку;
5.2. вынуть палочку с тампоном и промокнуть на сгибе руки около ладони;
Лишняя влага не должна попасть на фронтальную часть объектива, так как в противном случае линза объектива может выпасть из оправы.
6. кругообразным движением, без вдавливания линзы внутрь объектива аккуратно протереть поверхность линзы и металлическую оправу;
7. сделать следующий «тампон»;
8. подышать на поверхность;
9. протереть стеклянную поверхность палочкой с сухим тампоном;
10. проверить чистоту поверхности, наклонив объектив.
Но чистить следует не только иммерсионные объективы. Вы сами можете почувствовать, когда следует посмотреть все первые поверхности объективов.
Технология достаточно простая:
— свет направляется на первую поверхность объектива и оценивается ее чистота, если поверхность грязная – следует продолжить чистку;
— необходимо посмотреть на свет со стороны резьбовой части объектива (со стороны последней поверхности);
— со стороны последней поверхности объектива следует «грушей» выдуть грязь, при этом струю воздуха направив от центра к краю.
При плохо вычищенном объективе может произойти следующее: резкое снижение контраста изображения, потеря четкости, резкости и разрешающей способности объектива, появление дополнительного рассеянного света.
Помните, что микроскоп с иммерсионным объективом плохо работает в помещении, где температура ниже + 10°С.
Чистка фронтального компонента конденсора аналогична чистке объектива. Только со всеми конденсорами, кроме конденсора от моделей МИКМЕД-2 и ЛЮМАМ РПО, надо быть вдвойне аккуратным. Ни в коем случае при чистке не надавливать на линзу и не смачивать обильно спиртовой смесью. Оба случая ведут к выдавливанию фронтального компонента, то есть к выходу из строя осветительной системы микроскопа.
Плохо вычищенный фронтальный компонент конденсора снижает освещенность поля на предмете, при этом возможно появление дополнительной окраски и провалов в освещенности изображения мелких элементов.
Иными словами, чистка влияет на точность воспроизведения объекта, окраску фона в поле изображения, снижает разрешающую способность микроскопа.
Чистка окуляра. В окуляре обычно чистится глазная линза – первая к глазу наблюдателя.
Чаще всего на первой поверхности линзы остаются отпечатки пальцев, пыль, грязь, цветные разводы, что ведет к рассеянному свету, снижению четкости и контраста картины.
Однако бывает и осыпка внутри окуляра, которая создает ощущение грязи на изображении объекта. Эта грязь может вносить ложное представление об объекте.
Не рекомендуется самому пользователю разбирать окуляр. Однако при смене сетки можно рекомендовать аккуратно вывинтить глазную линзу в оправе и с помощью груши «выдуть» попавшую грязь.
Если на окулярной сетке Вы обнаружите грязь, то поверхность ее не рекомендует протирать спиртом (это можно делать только в крайнем случае). Лучше взять чистую фланелевую тряпочку, подышать на стеклянные поверхности с двух сторон, а затем ею протереть поверхности.
Крабовые Ручки ♋ Almois Jobbing Official
Журнал о технических устройствах и технологиях. Ковыряние в бытовой технике, электронике: что внутри, как это работает, опыт эксплуатации. Выбор лучшего товара — отзывы, достоинства и недостатки. ПоДЕЛОчная: ремонт (техники, электроники) своими руками, сделай сам, самоделки. Полезные советы, лайфхаки.
Чистка линз объективов и оптики от пыли и пятен ⚗ 10 способов
Есть три типичных типа загрязнения линзы (объектива камеры, бинокля): пыль (песок, волокна тканей и др. крупные частицы), перхоть (выглядят как мелкие точки, органические, жирные, липучие), пятна (отпечатки пальцев, капли слюны). Если дело только в пыли (нормальные люди редко когда трогают линзы руками и стараются не разговаривать над объективом, чтобы капельки слюны не брызгали на неё), то пыль можно сдуть, засосать, смести кисточкой — это просто. Для удаления перхоти и пятен уже придётся повозиться: использовать Lenspen, тереть тряпочкой из замши или микрофибры, сухой или влажной.
Итак, в порядке очерёдности действий:
Осветить
Самое главное в деле чистки линз — увидеть всю пыль, пятна и грязь. Для этого нужно осветить очищаемую поверхность ярким (лучше точечным, холодным-белым) светом сбоку, под углом примерно 30°:
Фото 1. Светодиодный фонарик находится в правом верхнем углу кадра
Это должен быть единственный источник света. Фон кругом должен быть чёрным. Тогда грязь на линзах чрезвычайно видна:
Фото 2. Просто космос
ЗасосатьОГЛАВЛЕНИЕ
Если пыли и песка много, то начнём с пылесоса обыкновенного (которым пол пылесосят):
Фото 3. Всё просто, на пыль — пылесос
СдутьОГЛАВЛЕНИЕ
Более эффективно не вакуумно засасывать, а дуть на пыль. Благодаря узкому потоку воздуха создаётся большее давление на выбранные пылинки и они с большей охотой отрываются от стекла. Простейшей воздуходувкой является спринцовка из аптеки:
Фото 4. А зачем она там, в аптеке?
Фото 5. Воздуходувка в действии
В фотомагазинах можно приобрести «грушу» более прилично выглядящую, уплощённую и более мягкую на сжатие:
Плюс у неё сзади большое отверстие с клапаном, благодаря которому при разжатии происходит очень быстрый забор воздуха сзади (а не через узкое сопло спереди).
Также сейчас весьма популярны баллончики со сжатым воздухом, которые продаются, например, в Ашане (там они в отделе «чистящие средства для компьютеров» и предназначены для выдувания пыли из щелей клавиатуры).
Не стоит дуть на линзу своими лёгкими-ртом, т. к. изо рта летят мелкие капельки слюны (которая, помимо заляпывания линзы, ещё и достаточно ядовита — разъедает металлы и антибликовое покрытие линзы).
ПодместиОГЛАВЛЕНИЕ
Пыль можно смести веником-кисточкой. В карандаш Lenspen встроена такая, синтетическая:
Фото 7. Сметаем мусор синтетической метёлкой
И вообще, в фотомагазинах продаются только синтетические кисточки, бывают совмещённые с грушей-воздуходувкой. В то время как можно использовать художественную кисть из натурального меха (беличьего уха, например):
Фото 8. Художественные работы по стеклу
Сметать пыль-песок нужно от центра линзы к краю и держать объектив желательно линзой вниз, чтобы крупные частицы падали вниз:
Фото 9. Кисть в действии
Вопрос: какая кисть лучше, синтетическая или из натурального меха?
От трения о стекло натуральный мех (шерсть) получает отрицательный электростатический заряд. В результате пылинки (они заряжены отрицательно) отталкиваются от кисти вместо того, чтобы захватываться ею, прыгают на некоторое расстояние и обратно прилипают к стеклу. Поэтому, перед чисткой стекла кисточкой из натурального меха, её нужно предварительно потереть о пластик (или любую пластмассу, синтетическую ткань) и, таким образом, зарядить положительно.
Синтетическая кисть заряжается от трения о стекло положительно, но слабо, пылинки неохотно липнут к ней. (Так же опытным путём обнаружено, что синтетическая кисточка заряжается слабо-положительно от трения обо что угодно: пластмассу, пластик, шерсть, другую синтетическую или мехо-натуральную кисть. Причём в последнем случае положительно электризуется и меховая кисть тоже — с обеих кистей электроны трением выбиваются в воздух.) Проблема же тут в другом: из-за плоской формы конца этой кисти и толстых концов, налипшие туда пылинки начинают елозить по линзе, возможно царапая её.
Мораль. Заряженная (трением о пластик) натуральная кисть мощно засасывает пылинки, но после малейшего трения о стеклянную линзу разряжается и далее начинает приобретать обратный, негативный заряд, перестаёт подметать и только разбрыливает — нужно перезарядить (+ стряхнуть пыль, + не тереть о стекло, а касаться). Синтетическая же кисть более сметает мусор, нежели забирает его, но это может означать, что песчинки и пыль прокатываются, елозят по стеклу. Так что, в общем, синтетическая предпочтительнее для целей подметания, но ею нужно как бы чиркать, чтобы пылинки-песчинки улетали (+ линзу держать очищаемой поверхностью вниз, + прилипшую пыль с кисти почаще стряхивать).
ПримагнититьОГЛАВЛЕНИЕ
И тут наступает черёд ещё более аккуратного метода очистки линзы или матрицы от пыли. Берём тонкую художественную кисточку из меха с беличьего ушка и стучим (скоблим) о край куска пластмассы-пластика:
Фото 10. Стучим, трём, стряхиваем
Кусок пластмассы предварительно нужно помыть с мылом, иначе кисть наберёт с неё жира от отпечатков пальцев. И кисточку тоже помыть, если до неё до этого касались пальцами. Стучать-скоблить нужно, чтобы одновременно стрясти имеющиеся на кисти пылинки и натереть натуральный мех кисти, в результате чего он наберётся положительного заряда. После того, как шерсть наэлектризовалась, подносим кончик кисти к пылинке и оная прилипает к шерсти при малейшем касании (даже притягивается на некотором микро расстоянии):
Фото 11. Примагнеттинг
Тут всё основано на том, что при трении шерсти о пластмассу или пластик (в том числе полиэтилен, полипропилен, полистирол-пенопласт, акрил-оргстекло, поликарбонат, целлулоид, лавсан-ПЭТ, лаковое покрытие, любую синтетическую ткань) шерсть электризуется положительно, а пластмасса отрицательно. В результате положительно заряженной шерстяной кисточкой мы утягиваем от линзы отрицательно заряженную пыль.
Данный метод наиболее пригоден для ликвидации нескольких пылинок, а также для уборки пылинок с матрицы камеры, которая глубоко в шахте и выдувать или выметать пылинки оттуда не самая удачная мысль. Нужно их оттуда буквально вытаскивать. Тем более, что кроме отдельных пылинок на матрице вряд ли может ещё что-то быть (если, конечно, камера не была в руках того самого чудака, который любит склониться над открытой матрицей, засыпая её перхотью с головы, да ещё и разговаривать при этом, заплёвывая).
Секрет фирмы: для удалёния пылинок с матрицы, чтобы не засыпать её ещё большим количеством мусора со своей склонившейся головы, нужно поставить камеру с открытой матрицей на полку на уровне глаз, так чтобы смотреть на матрицу горизонтально. Желательно также использовать «чистую» комнату (ванную), синтетическую одежду (на себе).
Вопрос: почему используем кисть из меха с хвоста или уха белки, а не более мягкий мех шиншиллы или кролика?
Потому что кисточку из белки можно купить, а из кролика — нет. Потому что мех кролика слишком уж мягкий, имеет острые кончики и ворсинки слишком гладкие, не шершавые, из-за чего такая кисть будет забирать слишком мало краски, плохо её удерживать и под действием веса краски кисть будет гнуться вниз, особенно на конце. Рисовать такой кистью невозможно, поэтому из такого меха не делают художественные кисти. Но ведь для целей чистки оптики-матриц от пыли мех кролика — самое то? Таки да, но делать такую кисть придётся самому…
Выжечь ЛенспеномОГЛАВЛЕНИЕ
После предыдущих процедур на линзе всё равно остались какие-то сверх мелкие белые точки и пятна. Эти белые точки, скорее всего, перхоть (отвалившиеся засохшие клочки клеток кожи с тела человека, которые человек разбрыливает вокруг себя непрерывно и на большое расстояние, самые мелкие из них активно начинают летать в воздухе), при этом, будучи органическими и жирноватыми веществами, они очень надёжно приклеиваются к стеклу, так что не сдуваются, кистью не сметаются и наэлектризованной кистью не отрываются. Тут наиболее эффективен карандаш для чистки линз Lenspen:
Фото 12. Сейчас начнётся…
Фото 13. Ленспен в действии
На кончик Ленспена наклеена замша (в последних версиях с Китая что-то близкое к полиэтиленовой губке, в лучшем случае микрофибровая ткань), пропитанная микродисперным углеродом. Этот углерод как бы «выжигает» (может химической реакцией; может впитывает, как активированный уголь; может сам налипает, создавая крупные катышки) всякую органику с линзы.
Выжечь самопальноОГЛАВЛЕНИЕ
Если нет Ленспена, делаем его сами. Берём кусочек натуральной замши (или микрофибровой салфетки), свечку, чистую ложку. Если замша недостаточно махровая — шарошим её зубной щёткой. Коптим ложку над свечкой (погружаем ложку выпуклой частью в середину пламени, от чего она начинает сильно коптить):
Фото 14. Свеча горела под ложкой
Если нет свечки, можно закоптить спичками (зажигалкой не получится — проверено — она не коптит):
Фото 15. Копчение ложки
Спичка даже лучше, т. к. со свечки, кажется, какое-то количество несгоревшего парафина идёт. Впрочем, древесина спичек тоже, возможно, пропитана парафином (чтоб не отсыревали и не гнили, лучше горели). После чего пачкаем замшу этой сажей-копотью (слегка, чиста покрасить):
Фото 16. Нанотехнологии делаются так
Полученной пропитанной сажей замшей чистим линзу:
Фото 17. Нанотехнологии в действии
Оставшиеся чёрные катышки и пыль с линзы сметаем-сдуваем.
Мокрая уборкаОГЛАВЛЕНИЕ
Другой вариант избавиться от пятен и мелких точек — мокрая уборка: протираем линзу замшей или микрофибровой тканью, смоченной в дистиллированной воде, или изопропиловом спирте (99.7%), или чистом этиловом/метиловом спирте (96%). Любую салфетку-тряпочку не забываем перед применением помыть с мылом, отжать, высушить.
Фото 18. Мокрая микрофибра в действии
Для удаления перхоти и микропылинок хватит и дистиллированной воды (продаётся за 40 руб за 2 л в магазинах Автозапчатсти или в Ашане в отделе «всё для авто»):
Фото 19. Дистиллят
Спирт используется как растворитель жиров и масел в пятнах. Изопропиловый спирт (изопропанол) используется потому, что он чрезвычайно чистый (до 99.998%), поэтому может больше растворить и, испаряясь, унести с собой в воздух всё растворённое:
Фото 20. Нажми на эту фотку (откроется большего размера в новой вкладке), чтобы прочитать на этикетке зачем нужен сей замечательный спирт
Т.к. чистый спирт испаряется слишком быстро, а нам нужна более долгоиграющая мокрая салфетка, имеет смысл разбавить его дистиллированной водой (например, до состояния водки — 40% спирта, 60% воды; использовать покупную питьевую водку нельзя — в ней сахар и ещё какой-то гадости намешано).
В одной из серий How It’s Made показывают, как делают объективы (кажется завод Carl Zeiss там показан). Перед склеиванием линз или установкой в объектив их вручную моют именно так: микрофибровый толстый тампончик смачивают в секретной жидкости (на флаконе написано «ацетон») и трут им линзу, которую держат в другой руке (все пальцы в резиновых напальчниках).
ИспаритьОГЛАВЛЕНИЕ
Залить пятно спиртом:
Фото 21. Мокренькая линза
и подождать, когда спирт испариться, унеся с собой все растворённые частицы. Нельзя сказать, что после этого на линзе ничего не осталось. Осталось всё спирто-нерастворимое.
Сухая уборкаОГЛАВЛЕНИЕ
После мокрой уборки или самоиспарения проспиртованного пятна остаются некоторые разводы и едва заметные пятна (белёсый налёт или как бы антибликовое покрытие другого цвета). Это остаток того, что не смог растворить спирт. Лучше всего это стирается сухой микрофибровой или замшевой тряпочкой:
Фото 22. Сухая микрофибра в действии
Фото 23. Просто замша в действии
Причём микрофибровая тряпочка, по опыту, почему-то лучше стирает такое. Хотя микрофибра — это попытка изобразить замшу, распушённое синтетическое (нейлон, полиэстер) волокно. Однако, замша на кусочке кожи после стирки скукоживается и твердеет (поэтому кожаные изделия для продления их жизни, особенно после дождя, положено пропитывать касторовым, косточковым или часовым маслом). Так что кожу-замшу перед использованием в протирочных целях нужно размягчать смачиванием (тем же спиртом), а это уже будет «мокрая уборка» (см. п.8).
Микроскопы могут отличаться по качеству исполнения и функционалу, но все они нуждаются в правильном уходе. Регулярное обслуживание устройства позволит продлить срок его службы и добиться действительно качественной картинки. Рассмотрим базовые правила ухода за микроскопом, которых легко придерживаться даже в домашних условиях.
Общие рекомендации по уходу за микроскопом
Храните устройство на прочной и ровной поверхности в месте, где микроскоп защищен от падения.
Для прибора оптимально подходит сухая и прохладная зона. Такой микроклимат позволит избежать случайных загрязнений, развития коррозии или грибка.
После использования устройства закрывайте его пластиковым чехлом, который идет в комплекте или продается отдельно. Это защитит оптику от пыли и упростит уход за микроскопом.
Подвижные металлические детали должны быть обработаны силиконовой смазкой, которую необходимо обновлять 1-2 раза в год.
Если вы упаковываете микроскоп для длительного хранения, заверните его в плотный герметичный пакет с несколькими пакетиками влагопоглотителя (силикагеля).

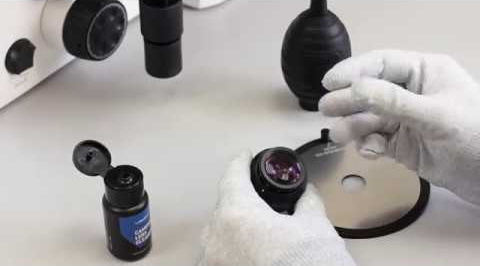

Как ухаживать за оптикой?
Оптика – самое главное, поэтому она нуждается в особенно бережном и тщательном уходе. Чтобы понять, чем чистить линзы микроскопа, необходимо разобраться в видах загрязнений.
Легкие – к таковым относятся частички пыли или отмершей кожи, мелкие осколки от сломанных предметных стекол. Удаление таких загрязнений предпочтительно проводить сжатым воздухом. Для этого достаточно купить в аптеке небольшую резиновую грушу. Такой метод позволит быстро правиться с загрязнением без вреда для оптики.
Водорастворимые – если пятно можно удалить обычной водой, попробуйте простой, но эффективный вариант очистки: подышите на оптическую поверхность, а когда она запотеет, протрите мягкой салфеткой. Такая очистка микроскопа позволяет избежать переувлажнения поверхностей.
Стойкие – сюда относятся жирные опечатки пальцев, следы наблюдаемых препаратов и другие загрязнения. Чтобы справиться с ними, необходимо купить жидкость и салфетки для оптики. Откажитесь от использования даже самой мягкой бумаги или абразивных салфеток. Никогда не удаляйте стойкие пятна «всухую». Не применяйте растворители, содержащие ацетон или аммоний. В этом случае чистка оптики микроскопа будет максимально безопасной.
Дополнительно важно помнить об общих правилах ухода за линзами и объективами. Придерживаясь следующих простых правил, вы сможете избежать порчи оптических элементов и дополнительных затрат на покупку новых.
Старайтесь не трогать руками какие-либо стеклянные поверхности устройства.
Протирая оптику салфеткой, делайте это максимально бережно, не давите, двигайтесь строго от центра к краям.
Не разбирайте корпус объектива или тубуса – любое обслуживание линз, находящихся внутри микроскопа, должны выполнять профессионалы.
Периодически осматривайте стеклянные поверхности на предмет пылинок и других легких загрязнений.
Зная, как ухаживать за микроскопом, постарайтесь свести появление пятен на оптике к минимуму – слишком частые и усердные чистки приводят к истиранию просветляющего покрытия линз, прочим неприятностям.
Проверяйте, не осталось ли на объективе следов иммерсионного масла – даже самое малое его количество не даст навести фокус на исследуемом препарате.
Сломанную лампу подсветки следует заменять только на модель, рекомендованную производителем. В противном случае можно повредить линзы.
Берегите оптику от соприкосновения с исследуемыми препаратами и реактивами.
Узнав, как чистить оптику микроскопа правильно, вы убережете дорогостоящее устройство от поломки и сможете пользоваться им долгие годы. У нас можно купить набор для ухода за линзами прибора недорого. Появились вопросы относительно чистки оптики? Консультанты магазина с радостью ответят на них. Для этого вы можете прийти в фирменный салон «Четыре глаза» или связаться с сотрудником в режиме онлайн прямо на сайте!
