Учимся самостоятельно прошивать ЭБУ на примере Ваз 2115I
Прошел год эксплуатации и к списку выше добавилась замена стартера, покупка нового ДМРВ, регулятора холостого хода, установка новой сигнализации с обратной связью, замена разбитых камнями пары противотуманок. Но сколько не старайся на изделии нашего автопрома все равно остаются баги. Можно бы подумать и о другой машине, но жалко вложенного труда и средств. Правда замена частей производилась только после неоднократных попыток отремонтировать очередной узел самостоятельно. Кое-что удавалось сделать и если будет возможность постараюсь написать статьи на такие темы: ремонт и настройка редуктора ГБО, ремонт стартера, установка сигнализации.
Прежде чем самостоятельно приступить к работе необходимо:
• подготовиться теоретически;
• подготовить матчасть (изготовить или приобрести К-лайн адаптер, проверенный компьютер и все остальное что понадобится для • замены ПО;
• найти и скачать необходимый софт для вашего компьютера;
• найти прошивки для ЭБУ.
На истину в последней инстанции не претендую, поэтому прошу сильно не ругать за стиль и возможные неточности, но:
2. Подготовку лучше проводить постепенно. Не пытайтесь все охватить сразу. Важно понимать принципы работы с электрикой и электроникой, хорошо владеть компьютером в плане установки программ и драйверов. В остальном поможет поисковик гугл, только нужно более конкретно формулировать запросы. Например: Эсуд ВАЗ; схема подключения контроллера;инструкция по прошивке ЭБУ; схема K-Line адаптера; прошивки; чип-тюнинг ваз и т.д. Нужно определить разновидности Эбу и их маркировку, какому двигателю какая нужна прошивка и их обозначения. Разберитесь с вопросом об иммобилайзере. Когда Вы поймете что все поняли и решили что стали большим спецом не стесняйтесь и съездите к мастеру в сервис и попробуйте обсудить виртуальную тему замены прошивки вашего авто и отключения (деактивации) иммо. «Пытать» мастера долго не советую так как отнимете у человека время и скорее всего у вас быстро возникнут новые вопросы, ответы на которые лучше найти самому или попросить помощи на авто форумах.
Пока писал опус нашел газовое ПО, слепил сдвоенную бензин «+» газ, залил и поехал. Сделал I203EL36/RB40, I203Ez36/RB40. Даже на этим ПО почувствовал отличие от родной EL35. Возникшие вопросы и неясности оставил до выяснения.
Чем прошивать эбу ваз
Архив. Обзорный материал
EEPROM – многократно перезаписываемая память, используемая для хранения временной информации, сохраняемой при отключении питания. В EEPROM хранится коэффициент коррекции СО (в системах, где есть СО-регулирование), пароль и коды иммобилизатора, а так-же паспортные данные автомобиля: VIN, номер кузова, двигателя, имя прошивки и т.д. Доступ к этой памяти возможен как извне, с помощью программ – загрузчиков, так и изнутри управляющей программы. (Например, регулировка с тестера или компьютера уровня СО).
Все ЭБУ, упомянутые в этой статье, в полном объеме поддерживаются универсальным программатором CombiLoader (опция) и программой ChipTuning PRO (опция).
При записи ЭБУ обновляется только основная часть программы и калибровки. Бутлоадер по умолчанию не обновляется.
Если после записи в ЭБУ прошивки, бутлоадер которой отличается от исходной, появляется «Ошибка ПЗУ», рекомендуется считать из ЭБУ прошивку (уже с исходным бутлоадером), открыть ее в редакторе калибровок CTPro, сохранить (будет пересчитана контрольная сумма) и снова записать в ЭБУ.
Для обновления бутлоадера необходимо нажать клавишу Shift до нажатия на кнопку Запись и удерживать ее до начала процесса «Стирание FLASH». Однако при этом следует иметь ввиду, что при ошибке записи бутлоадера ЭБУ может перестать выходить на связь.
В случае, когда при записи с обновлением бутлоадера произошла ошибка, и ЭБУ не выходит на связь, необходимо произвести запись ЭБУ через бутлоадер процессора. Для этого необходимо произвести доработку ЭБУ.
М 73 пр-ва АВТЭЛ (идентификатор ПО A 3 xxxxxx):
Процессор ЭБУ защищен. При записи обновляется только основная часть программы и калибровки.
Если после записи в ЭБУ прошивки, бутлоадер которой отличается от исходной, появляется «Ошибка ПЗУ», рекомендуется считать из ЭБУ прошивку (уже с исходным бутлоадером), открыть ее в редакторе калибровок CTPro, сохранить (будет пересчитана контрольная сумма) и снова записать в ЭБУ.
ВНИМАНИЕ! Работа с этим типом ЭБУ через бутлоадер процессора после доработки недопустима и может привести к необходимости замены процессора!
Памятка: Следует иметь ввиду, что после снятия при установке блока на авто необходимо придерживаться следующего нехитрого правила.
Никакого «самообучения» и дополнительной «адаптации» не производится, шаманские пляски с бубном, рекомендованные на некоторых сайтах ставят своей целью озадачить клиента всей значимостью процедуры и облегчить его страдания при расставании с денежными знаками :). Данные, потерянные из ОЗУ при снятии питания восстановятся через некоторое время.
Ручной перевод ЭБУ в режим программирования
Для перевода контроллера в режим программирования необходимо подать + 12 В на вход разрешения программирования 47 и на 18 контакт (не отключаемое питание контроллера) перед (!) имитацией включения зажигания ( 27 контакт ЭБУ). Ну и «масса» электроники – 19 контакт.
A. Соколов (UncleSam) рекомендует подключать контроллер, как показано на рисунке справа. Суть, в принципе, не меняется. Горящий светодиод сигнализирует о том, что контроллер НЕ НАХОДИТСЯ в режиме программирования.
* Как видно из таблицы, использование 37 контакта необязательно на большинстве систем. Но, при постоянном подключении этого контакта, различие систем только в выборе ножки разрешения программирования.
Если контроллер не выходит на связь, необходимо выключателем S 2 снять питание с 13 ноги (IGN, зажигание) и сделать паузу не менее 7 – 10 секунд, после чего повторить попытку соединения.
Универсальный программатор ЭБУ CombiLoader автоматически все сделает за Вас без всяких переключателей. Следует иметь ввиду что этот программатор считывает/записывает прошивки не в простом бинарном виде, а в формате, доступном для редактирования программой Chip Tuning Pro.
Как известно, многие ЭБУ (по-видимому, в целях снижения себестоимости ЭБУ) не содержат элементов, необходимых для перевода в режим программирования. Такие ЭБУ требуют доработки. Подробнее об этом здесь. Но это, так сказать «официальный путь», до есть, доработка, предусмотренная, но неустановленная производителем. Здесь же мы рассмотрим «альтернативные» пути, которые, как правило, несколько проще.
Для перевода этого блока в режим программирования достаточно замкнуть контакт, отмеченный треугольником на массу через резистор 4 – 6 кОм. Можно (и даже нужно) изготовить щуп с резистором внутри и крокодилом с другой. Он понадобится Вам и для работы с любыми другими ЭБУ, переводимые в бутстрап. Замыкать нужно на время установки связи, как только процесс пошел, перемычку можно убрать.
Есть еще один вариант – аккуратно «нарисовать» резисторы очень мягким простым карандашом, графит выполнит функции резистора. После программирования следует тщательно удалить следы графита.
МИКАС 11
Для перевода этого блока достаточно замкнуть контакт, отмеченный кружком, на массу. Ближайшая удобная масса – корпус кварцевого резонатора. Замыкать нужно на время установки связи, как только процесс пошел, перемычку можно убрать.
Инструкция по прошивке ВАЗ, вступление
Всем привет, любителям чип-тюнинга ВАЗ!
Ты хочешь чтобы твой тазик валил? Хочешь чтобы после установки спортивного распредвала, ресивера, выхлопа, расточки ГБЦ твой таз поехал на эти деньги которые ты в него вложил? Не хочешь отдавать бешеные деньги за онлайн откатку, или у тебя нет в городе толкового настройщика с прямыми руками или ты просто хочешь начать прошивать свою машину самостоятельно! Тогда читай дорогой друг, будет интересно, поделюсь с тобой своим опытом. Многие люди меня спрашивают, как прошить, что скачать, как подключить, как откатать прошивку. На все эти вопросы я постараюсь ответить. Вот я и решил написать подробную инструкцию, как я это делаю, потому что смог получить реальный результат после проделанной работы с прошивкой своей тринашки — 9 секунд до 100 км/ч, до прошивки — 12 сек! Чувствуете разницу? И это простой 8ми клапанный мотор. Дальше больше, с 8кл мотора мне удалось выжать 6.31 до ста и 14.66 квотер.
Сразу говорю, чтобы настраивать, нужно включать голову и халявы не будет! Тот, кто хочет пальцем в небо заливать готовые прошивки, попрошу проходить мимо. Хочу просто от души поделиться с людьми своим опытом, чтобы каждый смог повторить такое непростое дело. Может кто-то подумает, вот глупец, разглашает секреты настройки, на которых можно зарабатывать деньги. Сразу говорю, это просто моё хобби, увлекаюсь настройкой моторов и автомобилями. Умею собирать моторы, настраивать моторы и конечно программировать. По специальности я магистр информационных системы и технологий.
Итак, кому интересно, приступаем к настройке ВАЗ 2108 со следующей конфигурацией мотора:
1. Мозги январь 7.2.
2. Мотор 21083.
3. Низ сток, поршни сток, шатуны сток.
4. Пиленая ГБЦ калина 21083.
5. Лёгкие Т-образные клапана впуск 32, выпуск 30.
6. Металлическая Гранта прокладка.
7. Расточен стандартный ресивер по прокладке.
8. Расточен стандартный выпускной коллектор по прокладке.
9. Распредвал Нуждин 10.93 с фазой 282, клапана открыты на 2,1 мм в перекрытии.
10. Дроссельная заслонка 54мм.
11. Фильтр воздушный сток, с холодным забором воздуха.
12. Форсунки сток.
13. Бензонасос сток.
14. Модуль зажигания сток.
Задача, настроить индивидуальную прошивку под этот конфиг, чтобы наш тазик не поехал, а полетел! Что нам понадобиться?

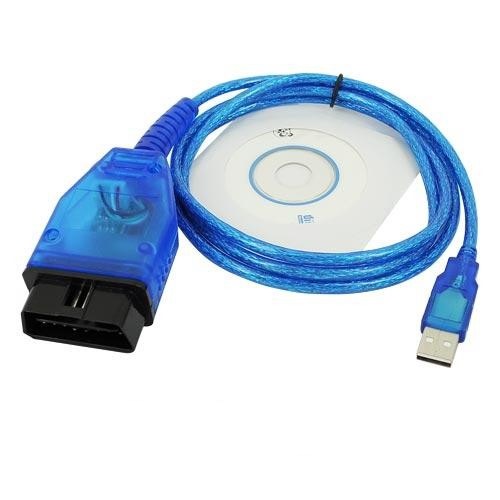

1. Кабель для диагностики и прошивки, я купил его тут, привезли по почте в течении 10 дней. (rd-lab.ru/eshop/product_i…p?cPath=32&products_id=44)
2. Желание настроить машину, не боятся, делать всё аккуратно, прямые руки и светлая голова.
3. Ноутбук.
Букв будет много, с моими рассуждениями, поэтому разбиваю инструкцию на несколько частей:
Следим, буду постепенно выкладывать информацию!
Ну и для интереса, видос. В сырую погоду вечером прохожу поворот на набережной Ижевска под 100км/ч на 3й передаче, не повторяйте такого!
Прошиваем Январь 7.2 (и всё что с ним связано)
Сегодня пойдет речь о ЭБУ январь 7.2, всеми нами любимый и надежный эбу.
Тема изжевана тысячу раз, но всё же может кому то будет интересно!
Январь 7.2 — функциональный аналог блока Bosch M7.9.7, «параллельная» (или альтернативная, кому как нравится) с М7.9.7 отечественная разработка фирмы «Итэлма». Январь 7.2 внешне похож на M7.9.7 — собран в аналогичном корпусе и с таким же разъемом, его можно без всяких переделок использовать на проводке Bosch M7.9.7 с использованием того же набора датчиков и исполнительных механизмов.
В ЭБУ используется процесcор Siemens Infenion C-509 (такой же, как в ЭБУ Январь 5, VS). ПО блока является дальнейшим развитием ПО Январь 5, с улучшениями и дополнениями (хотя это вопрос спорный) — например, реализован алгоритм «anti-jerk», дословно «противотолчковая» функция, призванная обеспечить плавность при трогании и переключениях передач.
ЭБУ выпускается фирмами «Итэлма» (хххх-1411020-82 (32), прошивка начинается на букву «I», например, I203EK34) и «Автэл» (хххх-1411020-81 (31), прошивка начинается на букву «А», например, A203EK34). И блоки и прошивки этих блоков полностью взаимозаменяемые.
ЭБУ серий 31 (32) и 81 (82) совместимы аппаратно сверху вниз, то есть прошивки для 8-кл. будут работать в ЭБУ 16-кл., а наоборот — нет, т.к в 8-кл блоке «не хватает» ключей зажигания. Добавив 2 ключа и 2 резистора можно «превратить» 8-кл. блок в 16 кл. Рекомендуемые транзисторы: BTS2140-1B Infineon / IRGS14C40L IRF / ISL9V3040S3S Fairchild Semiconductor / STGB10NB37LZ STM / NGB8202NT4 ON Semiconductor.
Для «классики» разработан ЭБУ 21067-1411020-11 (12) под комплектацию без датчика детонации, с ДМРВ «Сименс-VDO». Такая модификация устанавливается на двигатели объемом 1,6 литра. И, как водится, в блоке не установлены элементы канала детонации. На фото, представленном ниже видны «недостающие» элементы. Таким образом, применить такой ЭБУ на переднем приводе нельзя (хотя вообще, конечно, можно, но без канала ДД, с тщательно настроенным зажиганием), а наоборот, естественно, можно.
Первое ПО на 1,5 литровые двигатели — 203EK34 и 203EL35 попило много крови у владельцев авто с таким ПО. На этих модификациях постоянно возникал «протрой» при переключении передач. ВАЗ выпустил версию 203EL36 без этого дефекта и распорядился не привлекая внимания перешивать ЭБУ на сервисных станциях технического обслуживания…
Для данного типа ЭБУ реализовано полное программное отключение ДК и регулировка содержания СО в отработанных газах, то есть, перевод на нормы токсичности Россия-83.
ЭБУ «Январь 7.2» производимый для установки на а/м «Калина» являются аппаратной «мутацией» и несовместимы с «переднеприводными». Отличия незначительны — в канале управления клапаном адсорбера и бензонасоса, но они не дают использовать ПО от модификаций 2111/21114, то есть «калиновские» ЭБУ можно использовать только с соответствующим «родным» ПО или ПО на его основе.
__________________________________________________________________________
Типовые параметры для данного эбу для диагностики:
Диагностику делаем программой OpenDiagFree 1.3.9
Теперь прошиваем на примере ваз 2110
I205DO54 Январь 7.2 21124-1411020-32 21124 Евро-2
Как читали выше что I что А между собой Взаимозаменяемы!
Этап1.
Нам потребуется:
1. К-лайн Адаптер (для примера МастерКит или Ромокабель, любой другой)
2. АКБ, или БП (12V)
3. Программа (в моем случае winfe_1.13)
4. Авторская(или стоковая) прошивка. в моем случае i205LR54_v7.3.bin
5. Блок снять для удобства работы на столе.
PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
Ищем где находиться ваш блок(в ваз 2110-12 он находиться в центральной консоли за лючками, около правой ноги водителя, и левой пассажира)
Схема подключения к блоку:
51,53 контакт ЭБУ — Масса
71 контакт ЭБУ — К-Лайн (сюда подключается адаптер для программирования)
13 контакт ЭБУ — Включение зажигания (+12В)
12 контакт ЭБУ – Неотключаемое питание (+12В)
43 контакт ЭБУ — Разрешение программирования (+12В, через резистор порядка 4КОм)
44,63 контакт ЭБУ — Питание главного реле (+12В)
Для подключения можно приобрести такой разьем
Либо сделать провода самостоятельно.(из проводов и клемм, не забываем ставить кнопку на подачу питания по схеме 13 контакт!)

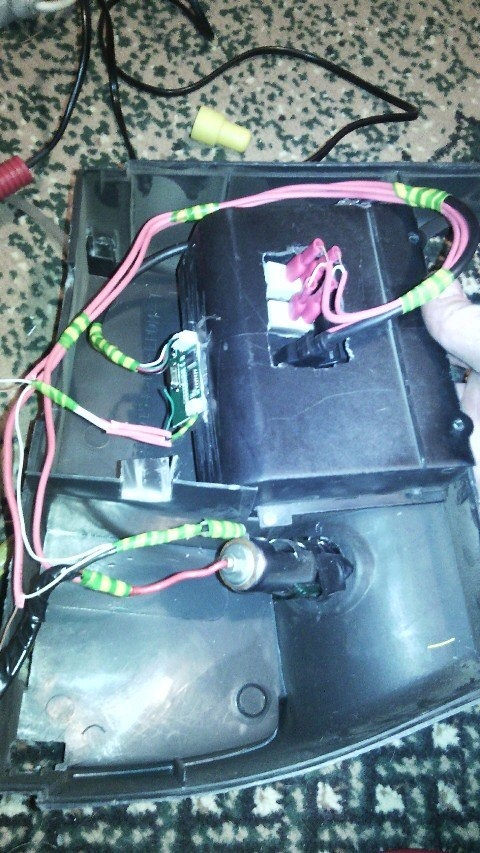

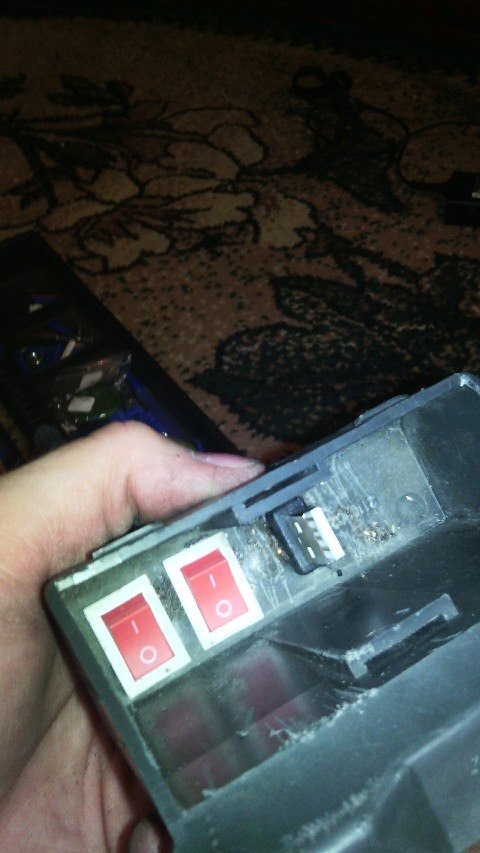

(Я использую самодельный кабель, с разъемом 81пин и переключателем питания +.

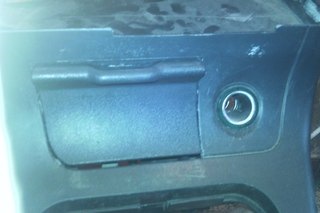

Питание беру с прикуривателя)
ЭТАП 2.
Теперь когда всё подготовили
Переходим к программе winfe_1.13
(программа работает как из по Win ХР так и из под Win 7)
Открываем программу
Выбираем Январь 7.2
Выставляем Порт(Щелкаем и выбираем тот на котором Адаптер)
Выставляем скорость 57600
Все подключено, настроено, программа открыта, врубаем питание на 13 контакт, ждем секунд 30 должна появиться надпись «Связь с ЭБУ», если не появилось выключаем питание сек на 5-10 и включаем опять. Если не появляется, проверяем правильность подключения!
Как связь появилась щелкаем на кнопку «Программирование ЭБУ» и выбираем свою Декриптованную прошивку в формате «bin» весить она должна 64 кбайта! Если же она весит меньше(или программа её не понимает), значит надо Декриптовать программой «Enigma»
Заходим щелкаем Распаковать прошивку, выбираем свою криптованную, Енигма её Декриптует! Далее опять выбираем нашу декриптованную прошивку и ждем когда она зальется. ЕЕПРОМ не трогаем. Отключаем, идем ставим.
После репрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!
Этап 3.
Далее если надо удалить иммо
Есть несколько путей.
a. Скаченный нами ЕЕПРОМ в HEX редакторе отредактировать на FF
b. Залить Чистый ЕЕПРОМ
Качаем ищем свой чистый EEPROM
Нажимаем запись ЕЕПРОМ…выбираем наш еепром(чистый, или редактированный)…
Залилось, отключаем несем в авто. Иммо убито.
Иногда еще требуется отрезать провод иммо. Чтобы не прописался заново.
ВНИМАНИЕ! Если после ЭТАПА 2 авто заблокировал ИММО(ссать кипятком пока еще рано!))), произведите ЭТАП 3.
Если всё таки требуется иммобилайзер. Переобучите ИММО.
Переобучение ИММО
Красный — и рабочий ключ потребуется
• Закрыть двери.
• Включить КРАСНЫМ ключом зажигание.
• 3 писка. Вытащить ключ.
• Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.
• 3 писка + 2 писка.
• Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание
• 3 писка + 2 писка.
• Выключить зажигание КЛЮЧ В ЗАМКЕ.
• 1 писк.
•Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД! (Внимание! Обязательно дождаться Сигнала)
• Мигнула аварийка, бибикнул сигнал
• Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.
Двухрежимная прошивка для ЭБУ Январь-7.2 предназначена для чип-тюнинга автомобилей с ЭБУ типа Январь-7.2, оснащенных системой газобаллонного оборудования (ГБО) третьего и четвертого поколений (GBO-3 и GBO-4)
• поддержка регулировки СО с диагностического оборудования в версии GBO-3
• в версии GBО-3 при работе на бутане отключен бензонасос и форсунки, правлен УОЗ во всех режимах работы, в обоих наборах отключены ДК, адсорбер и диагностика пропусков воспламенения.
• в версии GBO-4 при работе на бутане правлен УОЗ во всех режимах и отключена диагностика пропусков воспламенения.
• Для загрузки прошивок в ЭБУ Январь-7.2 необходимо использовать загрузчик CombiLoader производства (SMS ), ChipLoader 1.95, ChipLoader 1.96 производства (CHIPSOFT) или любой другой позволяющий работать с FLASH AM29F200B
Два режима в ЭБУ Январь-7.2
Переключение на использование второго набора калибровок производится подачей +12 вольт на 57-й контакт разъема ЭБУ непосредственно с управляющего провода «газового» клапана системы ГБО.
Для грамотного переключения рекомендуется доработать ЭБУ, переставив резистор как на представленной фотографии:
Итог: На этом история, прошивка, иммо, обучение, двухрежимки и всё что с ним связано подходит к концу!
Полезно:
Доработка блока из 8v в 16v
Также данные блоки откатывают онлайн на инженерном блоке, и заливают в блок 7.2
ВНИМАНИЕ! ВНИМАНИЕ! ВНИМАНИЕ!
Инфа была собрана со всего Интернета(в том числе и Драйв2, ЧипТюнер) для удобства штатного пользователя!
(перечислить всех авторов просто нереально, некоторые материалы, фотоматериалы были также взяты с DRIVE2 и Интернета. Да простят меня люди за то что взял их фотоматериалы!)
Спасибо за внимание!
И Помните:
Всё что вы делаете — вы делаете на свой страх и риск
прошиваем январь 5.1
загорелся идеей заняться самодиагностикой своего автомобиля и заодно научиться прошивать его, так как данный вид услуг на сто достаточно дорог…
ну что же начнем с решения небольших вопросов)))
здесь все что нужно для прошивки января 5.1, все в одном месте
1) как же прошивать, снимать или не снимать ЭБУ с авто? вот в чем вопрос))) решил все же не снимать))) шить буду через диагностический разъем))) P.S. для страховки К-линию все же протянул новым проводом с 55 контакта эбу прямо до адаптера)))
2) адаптер, постоянно таскать с ноутом или вживить в проводку авто?))) — так как все делаю для себя, не в целях заработка, решил внедрить К-лайн адаптер в проводку авто и вывести USB порт в легкодоступное место))))
3) схемы подключения))) в просторах интернета много всяких схем как подключить эбу к компьютеру, но почти все схемы не для моего случая))) большинство вытаскивают эбу и прошивают его дома))) но так как я очень ленивый я доработал проводку авто что бы раз и навсегда забыть про этот геморой))))
4) Программы))) программ всяких очень много и платных и бесплатных и взломанных))) с чего же начать?)))
накачал в ноут все что только нашел на халяву)))) позже напишу список какие для чего нужны))))
chiploader 1.97.7- считывание старой и заливка новой прошивки только в режиме прошивки!
opendiagfree — диагностика автомобиля
5) запчасти))) что же нужно для диагностики и прошивки в первую очередь? правильно, адаптер))) где его купить и какой именно?))) так как проект мой мега бюджетный, адаптер заказал с китая за 350 рублей))) в моем городе он стоит 500-600 в магазине занимающимся поставками из китая))) в русских интернет магазинах 900-1200))) КИТАЙ-РУЛИТ)))) заказал за 350 и ждал около месяца пока он придет))) адаптер VAG-COM KKL 409.1 диагностику он проводит на ура! всем советую брать его, за такую то смешную цену)))
начинаем все потихоньку собирать))))

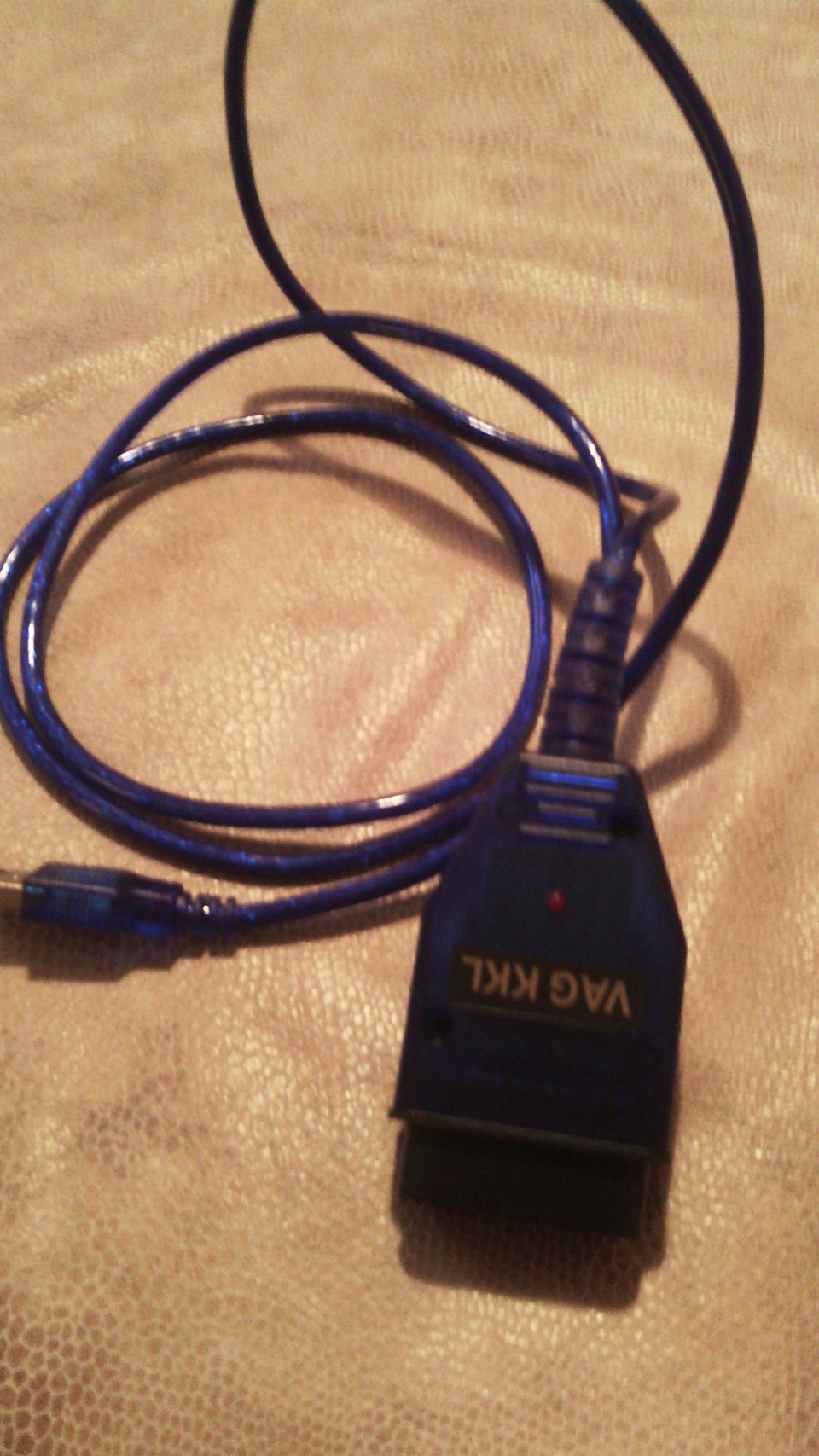

— начал с установки и подключения адаптера)))) на фото видно куда я его решил спрятать))) по подключению, питание с прикуривателя через выключатель, к-линия с 55 контакта эбу напрямую, масса с прикуривателя. Синий жеский усб шнур мне не понравился, я взял другой, более мягкий))) старый отрезал, новый припаял, соблюдая распиновку USB по цветам жил)))

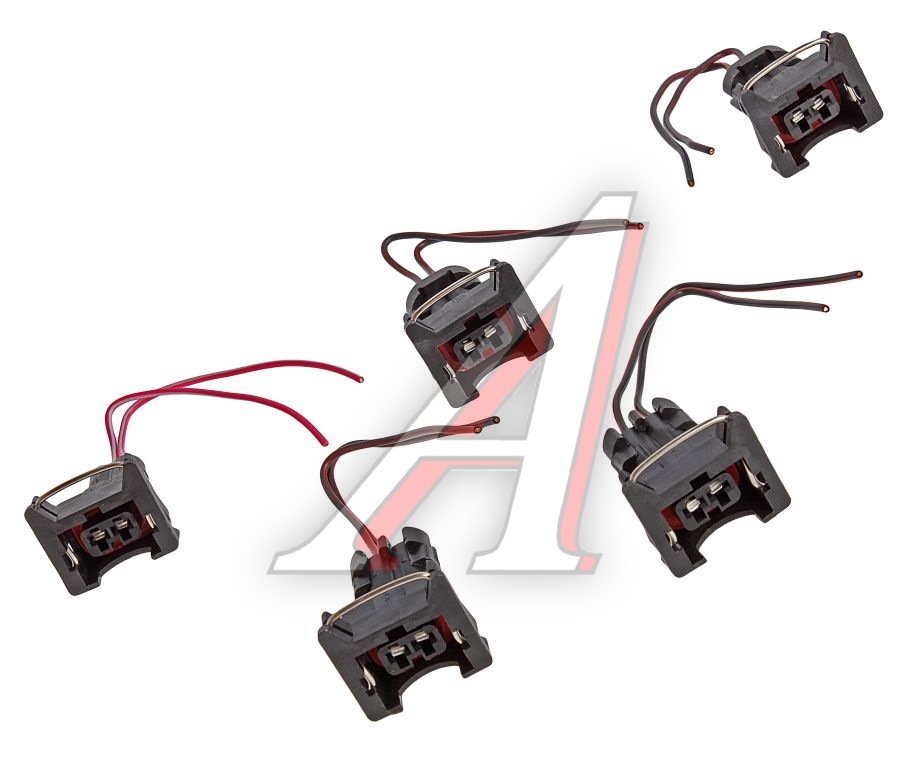

— теперь колодка ЭБУ)) купил штекер от форсунки
, так как в нем находится контак «Лира»

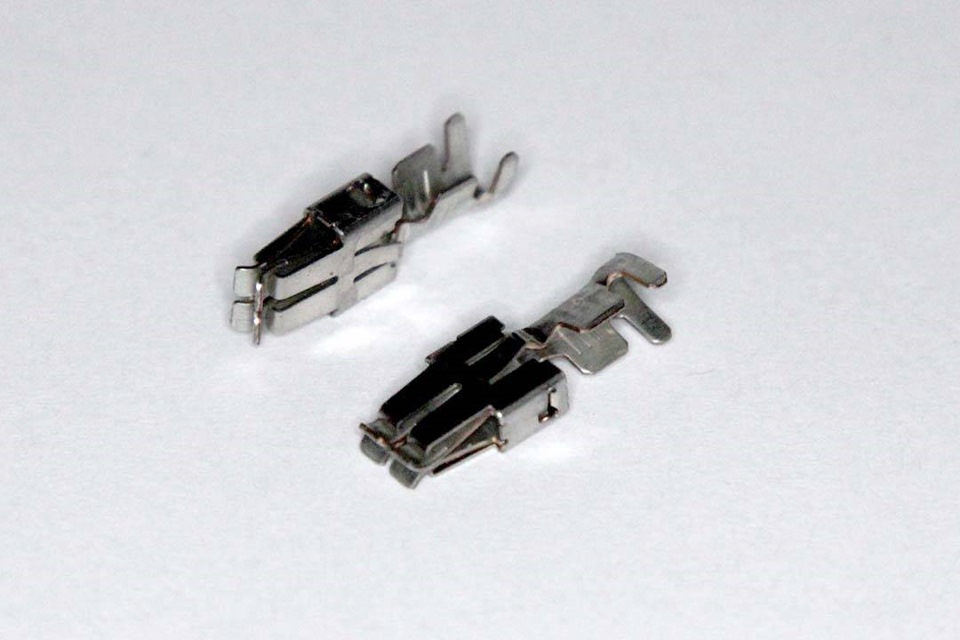

который просто идеально подходит в колодку эбу января 5.1)))) берем этот контакт вставляем в 47 контакт ЭБУ, наращиваем провод ставим выключатель))) 47 контакт эбу это разрешение программирования, его включать только при ПРОШИВКЕ, в режиме ДИАГНОСТИКИ он должен быть выключен))))
— маленький секрет о котором мало где сказанно! нужно в режиме программирования самостоятельно включить главное реле! иначе при прошивке вы увидите «нет ответа от ЭБУ» для этого нужен 3ий выключатель который будет включать «главное реле»
а вот и продолжение)))
сегодня все окончательно собрал, и я смог прошить свой январь, все работает просто отлично))) сейчас занимаюсь загрузкой видео)))
краткая инструкция по ПРОШИВКЕ:
1) при выключенном зажигании подаем + на 47 контакт, + на адаптер, + на 37 контакт эбу.
2) нажимаем «установить связь» и включаем зажигание, бензонасос не должен включиться при этом
3) после того как связь установится нажимаем считать Flash и сохраняем нашу прошивочку
4) открываем новую прошивку и нажимаем загрузить Flash, и ждем пока загрузится.
5 ) очищаем EEPROM
6) по завершению очистки, выключаем зажигание, отключаем ранее поданые +, включаем зажигание и ждем пока не загорится чек, после того как он загорелся заводим машину))))
материалы и их цена:
1) адаптер — 350 р.
2) 3 выключателя — 60 р.
3) провод USB — 40 р.
4) прочие провода — 50 р.
5) штекер от форсунки — 50 р.
6) софт — 0 р.
итого — 550 р. — и теперь я хоть сколько могу диагностировать и прошивать свой автомобиль
