Прошиваем М73(I) с помощью VAG Com 409.1 и ST10Flasher
После замены катколлектора на проставку с одним ДК горел чек. Поехал прошиваться. Высказал свои пожелания: регулировка по одному ДК (евро 2), динамика и расход можно как на стоке, но не хуже.
После прошивки вроде прибавилась тяга на низах, но максималка упала. Если на стандартной прошивке и с катколлектором машина ехала 170 км/ч (не сказать, что легко, но ехала), то после прошивки с большим трудом набирала 140 км/ч. Забил на это, т.к. в основном приходится кататься по городу и опять же, жопомер показал прибавку на низах.
Позже заметил, что на обгонах по трассе не хватает тяги даже когда я один в машине Прислушался к движку, епрст, детонация:
на 2-ой передаче детонация в районе 5000 об./мин.
на 3-ей передаче детонация с 4000 — 5000 об./мин.
на 4-ой передаче детонация с 3000 — 4000 об./мин.
На этих оборотах машина буквально переставала ехать, ооооочень медленно набирая обороты. Так дело не пойдет.
Решил никуда не ездить и прошиться в сток самостоятельно, благо мануалов на эту тему в интернете, в т.ч. на Драйве, вагон. Были проштудированы Чиптюнер, форумы Ледокола и Паулюса. А также, посты по шитью М73 Slavik792, у него же позаимоствовал пару картинок.
Из всего прочитанного набросал для себя небольшой мануал по прошивке открытого ЭБУ М73
Итак, имеем блок Ителма М73 21114-1411020-42, заводская прошивка I303CF06.
Одни считают, что этот блок не прошить бесплатным софтом, потому что у него закрыт процессор. Другие говорят, что все калиновские Ителма М73 открытые. Буду проверять…
Набор для бесплатного шитья у меня такой:
— VAG Com KKL 409.1. Адаптер собран на чипе CH340T, драйвера для всех версий Windows можно взять на сайте производителя wch.cn/download/CH341SER_ZIP.html
— ST10Flasher
— Два резистора по 1,8КОм
— Лапша из проводов для соединения АКБ, ЭБУ и К-Line адаптера.
Разбираем блок и переводим его в BSL самым простым и быстрым способом — поставить два резистора 1,8КОм согласно схеме
Прошиваем Январь 7.2 + или его близнеца М73
Прошивался при помощи простого и очень доступного адаптера K-Line Ромокабель на чипе PL2303.В идеале нужен адаптер на чипе FTDI.
РАССМОТРИМ ЭКОНОМ МЕТОД Январь 7.2+ не лочили, потому этот метод хорошо работает)
Ну начнём, для репрога Январь 7.2+ нам понадобится два резистора на 0,25Вт желательно импортные у них ножки тонкие и подминать пассатижами нет нужды они входят в отверстия платы блока спокойно, резисторы номиналом 1.8 кОМ.
Далее снимаем блок с автомобиля и несём домой либо в гараже, вскрываем его и дорабатываем для репрога поставив два резистора 1.8 кОМ в отверстия платы вот сюда.
Резисторы SMD сопротивлением 8.2 кОм корпус 0603 (если кто вдруг решит перепаивать и сожгёт резистор)
Всё блок готов к репрогу, далее репрог делаем при помощи программы ST10Flasher.
Берём её тут vse-srasu.narod.ru/programmy.html
51,53 контакт ЭБУ — Масса
71 контакт ЭБУ — К-Лайн
13 контакт ЭБУ — Включение зажигания (+12В)(подать в последнюю очередь).
12 контакт ЭБУ — Неотключаемое питание (+12В)
43 контакт ЭБУ — Разрешение программирования нужез для работы через Boot Loader процессора(+12В, через резистор порядка 4КОм)(подать до включения зажигания).
44,63 контакт ЭБУ — Питание главного реле (+12В)
На разъёме блока в нутри крайние контакты пронумерованы, от них отсчитываем нужные и подключаем
Стоит заметить, что тот же отлом программы OPENBOX репрог может сделать без всяких переводов в BSL (без так называемой доработки)
Программы которыми многие пробуют работать с М73
Программа предназначена для блоков АВТЭЛ но думаю можно попробовать воспользоваться ей и с блоками ИТЭЛМА правда лично я не проверял на них её
Можно пойти путём просмотра версии бутлоадера, для этого есть програмка bootloader www.auto-bk.ru/forum/inde…ion=attach&attach_id=5374 или www.ecusystems.ru/forum/download/file.php?id=3251 либо ПОИСК РУЛИТ )
Подключаться в обычном диагностическом режиме.
Программа для чтения версии бутлоадера в ЭБУ М11/М73, от Роя
Запрос параметра «Security access ID for ECU reprogramming».
На блоках без защиты ответ: 01 01 01 01
На блоках с защитой ответ: 02 01 01 01.
Можно посмотреть и определить в ней версию boot loader.В закрытых блоках boot loader всегда версии 2.05 и выше так как эта версии уже умеет закрывать процессор, правда с версией 2.06 уже шли процессоры все закрытые, а вот версия 2.04 не умела этого и потому блоки с ним открытые.Но стоит заметить, что блок с версией boot loader 2.05 может быть и открыт это и можно глянуть в этой же проге в Security access.
НЕ СТОИТ НА МОЙ ВЗГЛЯД ТРАТИТЬ СВОЁ ВРЕМЯ РАБОТАТЬ С НИМИ МЕТОДОМ УЗНАВАЯ ЛОЧЕННЫЙ ОН ИЛИ НЕТ КОТОРЫЙ ОПИСАН МНОЙ ВЫШЕ, РАБОТАЙТЕ МЕТОДОМ ОПИСАННЫМ МНОЙ ДАЛЕЕ но какой бы не был выбран метод работы снова напомню С М73 СТО РАЗ ПРОВЕРЬ ОДИН РАЗ ПРОШЕЙ )
Эту программу и прошивки можно приобрести в этой группе vk.com/club105401050 по вкусной цене, либо по вопросу приобретения пишем в личку.
У кого Windows 7 запускать программу в режиме совместимости с Windows XP SP3.
У кого Windows 10 говорят работает без всяких режимов совместимости.
Подключаемся для репрога М73 ЯНВАРЬ так.
И ещё не мало важная информация для тех кто захочет прошивать блоки М73 производства ИТЭЛМА через колодку диагностики OBD 2
У Ителмы своеобразный БУТ, Он определяет, что нужно войти в режим программирования, если нормальное напряжение и не подключены нагрузки и датчики. Поэтому их можно программировать только на столе, сняв с машины.
именно по этому на столе блок ителмы не отдает иденты в диагностику, она просто готова на столе к БУТУ. Диагностика нормально заработает на столе при понижении напряжения до 9в.
С розетки OBD 2
С М73 СТО РАЗ ПРОВЕРЬ ОДИН РАЗ ПРОШЕЙ
Прошиваем М73 (Почти пособие)
ЭБУ М73 и всё что с ним связано(Прошивка, типовые параметры, иммо, обучение)
ЭБУ M73 появился на конвейере ВАЗа в 2008 году в связи с переходом на нормы токсичности Евро-3. С точки зрения схемотехники этот блок — ближайший родственник уже знакомых нам Микас-11 и Январь-7.2+
Новые контроллеры М73 производятся двумя заводами: НПО ИТЭЛМА и АВТЭЛ.
Аппаратно контроллеры идентичны, но софт там принципиально разный.
Построен на базе процессора ST10F
Аппаратно блок практически идентичен Январь 7.2+, отличие только в резисторах, отвечающих за конфигурацию процессора. Это позволяет, с некоторыми ограничениями, произвести переделку М7.3 в Январь 7.2+
С 2007 года начат выпуск блоков управления на базе процессора ST 10- (Январь 7.2+, М73)
М 73 блок управления для автомобилей с нормами токсичности Евро-3 — аналог Bosch 7.9.7+
Программное обеспечение блоков управления М73 и Январь 7.2+ несовместимо.
Устанавливаются на автомобили:
С конца 2007года — передний привод,
С 2008 года — классика,
С 2009 года — Калина, Приора
1.Конфигурация ЭБУ
Помним, что:
1.ЭБУ М73 бывают двух конфигураций. Прошивки между данными конфигурациями не взаимозаменяемы!
2.ПО ЭБУ 1-й конфигурации (проекты ВАЗ 17D, 08D, 028R) разных производителей (Ителма, Автел) не взаимозаменяемы!
2.Версия бутлоадера
Помним, что:
Внутренний загрузчик процессора осуществляющий доступ к содержимому его внутренней FLASH-памяти играет достаточно важную роль в процессе программирования ЭБУ и самое главное — в процессе последующей эксплуатации автомобиля.
На сегодня доступны следующие версии загрузчика:
загрузчик проект ВАЗ
0799 — «открытый» ЭБУ A(I)317DA02, A(I)317DA03, A(I)308DA02
0800 — «открытый» ЭБУ A(I)308DB03, A(I)308DB04
0823 — «закрытый» ЭБУ I373DA01, A(I)373DA02
0848 — «закрытый» ЭБУ A(I)317DB04, A(I)373CA01, I373CA02
0849 — «закрытый» ЭБУ A(I)373DB04
Проблема может возникнуть если Вы по какой-либо причине зальете в ЭБУ с одной версией загрузчика, прошивку от ЭБУ с другой версией. Реакция может быть неадекватной. Обороты ХХ будут «гулять», адаптации уходить в максимальные «минуса» или «плюсы».
Примерно с середины 2009 года производитель ЭБУ «Автел», а с середины 2010 года и «Ителма» изменили конфигурацию внутреннего загрузчика процессора осуществляющего доступ к содержимому его внутренней FLASH-памяти. Попытка записи прошивки с бутлоадером другой конфигурации может привести к полной неработоспособности процессора с последующей его заменой для восстановления работоспособности ЭБУ. Некоторые загрузчики, в силу особенности своей работы с «закрытыми» ЭБУ, могут заменить бутлоадер и сделать из «закрытого» процессора «открытый». Но… в этих ЭБУ организован подсчет КС загрузчика и верная заводская КС хранится в епроме процессора, недоступной этим загрузчикам. На практике после репрога с таким вариантом ЭБУ не ляжет. Машинка заведется и будет вполне успешно работать до определенного времени, пока процессор не рассчитает и не сравнит все КС, в том числе и внутреннего загрузчика. После этого процессор выключается, автомобиль перестает заводиться и даже включать ГР. После репрога все повторится. Если залить ПО с «родной» версией загрузчика — работоспособность ЭБУ полностью восстановится.

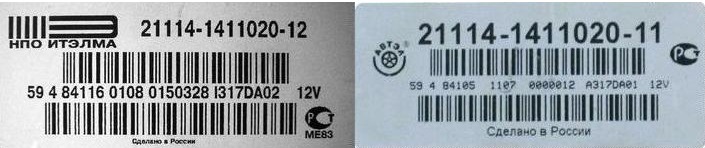

Для отличия на практике таких ЭБУ на крышке последних появился стикер «ДПКВ».
На сегодня известные версии ПО с такой аппаратной реализацией I(А)303CF06, I(А)327RD08, A317DB04
Суммируя сказанное необходимо помнить, что ПО «старых» версий работать в ЭБУ с измененной конфигурацией корректно не будет!
На этом, собственно, можно поставить точку в истории ЭСУД с механическим дроссельным узлом.
Типовые параметры блока для диагностики:
Далее расскажу как его прошить на примере ваз 2114
I317DA02
M73 21114-1411020-12 21114 Е-3 1 Серийная 1,6 8V
Прошивка I317DA02 соответственно блок Производства Ителма.
так как есть закрытые и не закрытые блоки я не рискую и шью
OpenBox 3.1.6 и с идентами DB версией OpenBox 3.1.9
Программа проста и безотказна как Калаш
Этап 1.
1. К-лайн Адаптер (для примера Мастер Кит, или любой другой)
2. АКБ, или БП (12V)
3. Программа (в моем случае OpenBox, умеет поднимать заваленные блоки)
4. Авторская(или стоковая) прошивка. в моем случае ММК I317DA03-E-2
5. Блок снять для удобства работы на столе.
PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
6. Ну и немного прямых рук чтобы собрать проводочки и всё подключить.
Идем далее: ищем где стоит блок в вашем авто
И так схема подключения к ЭБУ
Потребуется 4 провода «+», 2 провода «–», 1 провод «К-лайн»
51,53 контакт ЭБУ — Масса
71 контакт ЭБУ — К-Лайн
13 контакт ЭБУ — Включение зажигания (+12В)
12 контакт ЭБУ — Неотключаемое питание (+12В)
44,63 контакт ЭБУ — Питание главного реле (+12В)
Можно приобрести разъем ТУТ
PS. Провода можно сделать самостоятельно.
Должно получиться чтото вроде этого
(Я использую самодельный кабель, с разъемом и переключателем питания
И не снимая с машины программирую, питание с прикуривателя)
ЭТАП 2. Теперь когда всё подготовили
Переходим к программе OpenBox

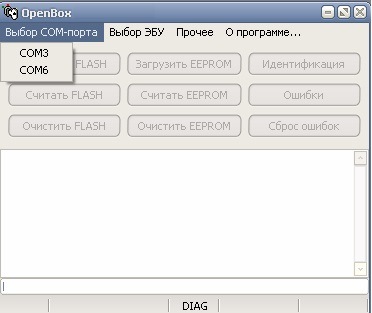

Выбор СОМ-порта — номер последовательного порта компьютера, через который будет происходить работа с блоком управления.

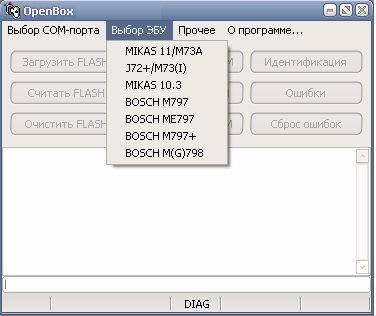

Выбор ЭБУ — тип блока управления, к которому подключен компьютер.
В нашем случае J72/M73(I)
Работа через через внутреннее ПО контроллера, то есть без режима BSL как это делает ST10Flasher с перепайкой резюков
1. Выбрали всё что надо, включили зажигание(кнопкой) тыкаем Идентификация для проверки выходит ли блок на связь.
2.Далее выбираем Считать FLASH, и считать ЕЕПРОМ(я этого не делаю, если стоит всё сток)… Жмем загрузить FLASH, выбираем прошивку I317DA03_Е-2
3.И сидим ждем пока пройдет полоска(минуты 3) и будет написано в программе Завершено
4.Закрываем прогу.
5.Отключаем питание.
6. Несем в машину ставим.
7. Не забываем!
После репрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!
Этап 3.
Далее если надо удалить иммо
1. Есть несколько путей.
a. Скаченный нами ЕЕПРОМ в HEX редакторе отредактировать на FF
b. Залить Чистый ЕЕПРОМ
2. Тыкаем Загрузить ЕЕПРОМ…выбираем наш файл(чистый, или редактированный)…
3. ждем завершение операции.
4.Закрываем прогу.
5.Отключаем питание.
6. Несем в машину ставим.
ВНИМАНИЕ! Если после ЭТАПА 2 авто заблокировал ИММО(ссать кипятком пока еще рано!))), произведите ЭТАП 3.
Если всё таки требуется иммобилайзер. Переобучите ИММО.
ЭТАП 4
Обучение ИММО
Красный — и рабочий ключ потребуется
• Закрыть двери.
• Включить КРАСНЫМ ключом зажигание.
• 3 писка. Вытащить ключ.
• Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.
• 3 писка + 2 писка.
• Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание
• 3 писка + 2 писка.
• Выключить зажигание КЛЮЧ В ЗАМКЕ.
• 1 писк.
•Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД! (Внимание! Обязательно дождаться Сигнала)
• Мигнула аварийка, бибикнул сигнал
• Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.
ИТОГ:
На этом прошивка, удаление иммо, обучение иммо и всё что связано с блоком М73 подходит к концу всё описано и разжевано как можно понятней!
Добавлю OpenBox поднимает заваленные блоки М73, так же шьет через разъем диагностики (с отключенным МЗ)
Есть и бесплатные методы прошить Открытые М73, но опять таки можно положить блок, а нам это не надо!
ВНИМАНИЕ! ВНИМАНИЕ! ВНИМАНИЕ!
Инфа была собрана со всего Интернета(в том числе и Драйв2) для удобства штатного пользователя! переработана, проверена и опробована.
(перечислить всех авторов просто нереально, некоторые материалы, фотоматериалы были также взяты с DRIVE2 и Интернета. Да простят меня люди за то что взял их фотоматериалы!)
Спасибо за внимание!
И Помните:
Всё что вы делаете — вы делаете на свой страх и риск
в Продолжении о ЭБУ М73 Прошивка
В продолжении о ЭБУ М73
И так прошлая запись была о том как прошивать М73 прогой OpenBox(лично я так шью, можно не бояться закрытых блоков и т.д.)
Но открытые блоки можно прошить бесплатной программой ST10 Flasher
Программа ст10флашер понимает только Декриптованные прошивки(кому надо будет декрипт сток проша обращайтесь)
ДУмаю как пользоваться описывать не стоит, всё и так понятно, выбрать блок, порт и т.д. считать флеш, епром, а далее загружать
(более подробно описано по ссылке «Вступление» что выше)
Но как показывает практика, закрытые могут быть как автел так и ителма!
Как определить?
Есть два варианта перевода в БУТ
развернуть чип-резистор стоковый со 105 ноги на 104.
104 ногу проца нужно замкнуть на массу через резюк 4-10 кОМ
вот для наглядности второго варианта фото
или как делал Драйвовец
«Ну начнём, для репрога нам понадобится два резистора на полвата желательно импортные у них ножки тонкие и подминать пассотижами нет нужды они входят в отверстия платы блока спокойно, резисторы номиналом 1.8 кОМ.
Далее снимаем блок с автомобиля и несём домой либо в гараже, вскрываем его и дорабатываем для репрога поставив два резистора 1.8 кОМ в отверстия платы вот сюда.»
Подключать М73 по схеме
ВНИМАНИЕ! ВНИМАНИЕ! ВНИМАНИЕ!
Инфа была собрана со всего Интернета(в том числе и Драйв2) для удобства штатного пользователя!
(перечислить всех авторов просто нереально, некоторые материалы, фотоматериалы были также взяты с DRIVE2 и Интернета. Да простят меня люди за то что взял их фотоматериалы!)
Таким методом сам не шил, но люди шьют открытые блоки свободно.
в частности шил м73 с подкидыванием резюков rijii26
Спасибо за внимание!
И Помните:
Всё что вы делаете — вы делаете на свой страх и риск
Прошиваем М73
ЭБУ М73 и всё что с ним связано(Прошивка, типовые параметры, иммо, обучение)
Копия из моего Блога
ЭБУ M73 появился на конвейере ВАЗа в 2008 году в связи с переходом на нормы токсичности Евро-3. С точки зрения схемотехники этот блок — ближайший родственник уже знакомых нам Микас-11 и Январь-7.2+
Новые контроллеры М73 производятся двумя заводами: НПО ИТЭЛМА и АВТЭЛ.
Аппаратно контроллеры идентичны, но софт там принципиально разный.
Построен на базе процессора ST10F
Аппаратно блок практически идентичен Январь 7.2+, отличие только в резисторах, отвечающих за конфигурацию процессора. Это позволяет, с некоторыми ограничениями, произвести переделку М7.3 в Январь 7.2+
С 2007 года начат выпуск блоков управления на базе процессора ST 10- (Январь 7.2+, М73)
М 73 блок управления для автомобилей с нормами токсичности Евро-3 — аналог Bosch 7.9.7+
Программное обеспечение блоков управления М73 и Январь 7.2+ несовместимо.
Устанавливаются на автомобили:
С конца 2007года — передний привод,
С 2008 года — классика,
С 2009 года — Калина, Приора
1.Конфигурация ЭБУ
Помним, что:
1.ЭБУ М73 бывают двух конфигураций. Прошивки между данными конфигурациями не взаимозаменяемы!
2.ПО ЭБУ 1-й конфигурации (проекты ВАЗ 17D, 08D, 028R) разных производителей (Ителма, Автел) не взаимозаменяемы!
2.Версия бутлоадера
Помним, что:
Внутренний загрузчик процессора осуществляющий доступ к содержимому его внутренней FLASH-памяти играет достаточно важную роль в процессе программирования ЭБУ и самое главное — в процессе последующей эксплуатации автомобиля.
На сегодня доступны следующие версии загрузчика:
загрузчик проект ВАЗ
0799 — «открытый» ЭБУ A(I)317DA02, A(I)317DA03, A(I)308DA02
0800 — «открытый» ЭБУ A(I)308DB03, A(I)308DB04
0823 — «закрытый» ЭБУ I373DA01, A(I)373DA02
0848 — «закрытый» ЭБУ A(I)317DB04, A(I)373CA01, I373CA02
0849 — «закрытый» ЭБУ A(I)373DB04
Проблема может возникнуть если Вы по какой-либо причине зальете в ЭБУ с одной версией загрузчика, прошивку от ЭБУ с другой версией. Реакция может быть неадекватной. Обороты ХХ будут «гулять», адаптации уходить в максимальные «минуса» или «плюсы».
Примерно с середины 2009 года производитель ЭБУ «Автел», а с середины 2010 года и «Ителма» изменили конфигурацию внутреннего загрузчика процессора осуществляющего доступ к содержимому его внутренней FLASH-памяти. Попытка записи прошивки с бутлоадером другой конфигурации может привести к полной неработоспособности процессора с последующей его заменой для восстановления работоспособности ЭБУ. Некоторые загрузчики, в силу особенности своей работы с «закрытыми» ЭБУ, могут заменить бутлоадер и сделать из «закрытого» процессора «открытый». Но… в этих ЭБУ организован подсчет КС загрузчика и верная заводская КС хранится в епроме процессора, недоступной этим загрузчикам. На практике после репрога с таким вариантом ЭБУ не ляжет. Машинка заведется и будет вполне успешно работать до определенного времени, пока процессор не рассчитает и не сравнит все КС, в том числе и внутреннего загрузчика. После этого процессор выключается, автомобиль перестает заводиться и даже включать ГР. После репрога все повторится. Если залить ПО с «родной» версией загрузчика — работоспособность ЭБУ полностью восстановится.
Для отличия на практике таких ЭБУ на крышке последних появился стикер «ДПКВ».
На сегодня известные версии ПО с такой аппаратной реализацией I(А)303CF06, I(А)327RD08, A317DB04
Суммируя сказанное необходимо помнить, что ПО «старых» версий работать в ЭБУ с измененной конфигурацией корректно не будет!
На этом, собственно, можно поставить точку в истории ЭСУД с механическим дроссельным узлом.
Типовые параметры блока для диагностики:
Далее расскажу как его прошить на примере ваз 2114
I317DA02
M73 21114-1411020-12 21114 Е-3 1 Серийная 1,6 8V
Прошивка I317DA02 соответственно блок Производства Ителма.
так как есть закрытые и не закрытые блоки я не рискую и шью
OpenBox 3.1.6 и с идентами DB версией OpenBox 3.1.9
Программа проста и безотказна как Калаш
Этап 1.
1. К-лайн Адаптер (для примера Мастер Кит, или любой другой)
2. АКБ, или БП (12V)
3. Программа (в моем случае OpenBox, умеет поднимать заваленные блоки)
4. Авторская(или стоковая) прошивка. в моем случае ММК I317DA03-E-2
5. Блок снять для удобства работы на столе.
PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
6. Ну и немного прямых рук чтобы собрать проводочки и всё подключить.
Идем далее: ищем где стоит блок в вашем авто
И так схема подключения к ЭБУ
Потребуется 4 провода «+», 2 провода «–», 1 провод «К-лайн»
51,53 контакт ЭБУ — Масса
71 контакт ЭБУ — К-Лайн
13 контакт ЭБУ — Включение зажигания (+12В)
12 контакт ЭБУ — Неотключаемое питание (+12В)
44,63 контакт ЭБУ — Питание главного реле (+12В)
Можно приобрести разъем ТУТ
PS. Провода можно сделать самостоятельно.
Должно получиться чтото вроде этого
(Я использую самодельный кабель, с разъемом и переключателем питания
И не снимая с машины программирую, питание с прикуривателя)
ЭТАП 2. Теперь когда всё подготовили
Переходим к программе OpenBox
Выбор СОМ-порта — номер последовательного порта компьютера, через который будет происходить работа с блоком управления.
Выбор ЭБУ — тип блока управления, к которому подключен компьютер.
В нашем случае J72/M73(I)
Работа через через внутреннее ПО контроллера, то есть без режима BSL как это делает ST10Flasher с перепайкой резюков
1. Выбрали всё что надо, включили зажигание(кнопкой) тыкаем Идентификация для проверки выходит ли блок на связь.
2.Далее выбираем Считать FLASH, и считать ЕЕПРОМ(я этого не делаю, если стоит всё сток)… Жмем загрузить FLASH, выбираем прошивку I317DA03_Е-2
3.И сидим ждем пока пройдет полоска(минуты 3) и будет написано в программе Завершено
4.Закрываем прогу.
5.Отключаем питание.
6. Несем в машину ставим.
7. Не забываем!
После репрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!
Этап 3.
Далее если надо удалить иммо
1. Есть несколько путей.
a. Скаченный нами ЕЕПРОМ в HEX редакторе отредактировать на FF
b. Залить Чистый ЕЕПРОМ
2. Тыкаем Загрузить ЕЕПРОМ…выбираем наш файл(чистый, или редактированный)…
3. ждем завершение операции.
4.Закрываем прогу.
5.Отключаем питание.
6. Несем в машину ставим.
ВНИМАНИЕ! Если после ЭТАПА 2 авто заблокировал ИММО(ссать кипятком пока еще рано!))), произведите ЭТАП 3.
Если всё таки требуется иммобилайзер. Переобучите ИММО.
ЭТАП 4
Обучение ИММО
Красный — и рабочий ключ потребуется
• Закрыть двери.
• Включить КРАСНЫМ ключом зажигание.
• 3 писка. Вытащить ключ.
• Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.
• 3 писка + 2 писка.
• Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание
• 3 писка + 2 писка.
• Выключить зажигание КЛЮЧ В ЗАМКЕ.
• 1 писк.
•Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД! (Внимание! Обязательно дождаться Сигнала)
• Мигнула аварийка, бибикнул сигнал
• Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.
ИТОГ:
На этом прошивка, удаление иммо, обучение иммо и всё что связано с блоком М73 подходит к концу всё описано и разжевано как можно понятней!
Добавлю OpenBox поднимает заваленные блоки М73, так же шьет через разъем диагностики (с отключенным МЗ)
Есть и бесплатные методы прошить Открытые М73, но опять таки можно положить блок, а нам это не надо!
ВНИМАНИЕ! ВНИМАНИЕ! ВНИМАНИЕ!
Инфа была собрана со всего Интернета(в том числе и Драйв2) для удобства штатного пользователя! переработана, проверена и опробована.
(перечислить всех авторов просто нереально, некоторые материалы, фотоматериалы были также взяты с DRIVE2 и Интернета. Да простят меня люди за то что взял их фотоматериалы!)
Спасибо за внимание!
И Помните:
Всё что вы делаете — вы делаете на свой страх и риск
