Сравнение географической карты с планом местности. Значение карты

Вспомните определения плана и карты. В каких масштабах чертят план?

1. Сходства и различия плана и географической карты. Сначала выясним сходство плана местности с географической картой. Известно, что и план, и карта являются уменьшенным схематическим изображением поверхности Земли на бумаге (плоскости).

На них объекты земной поверхности уменьшены по масштабу. Вместо их конкретных форм применяют условные знаки. Наряду с такими общими сходными признаками между планом и географической картой имеются заметные различия. Главные из них следующие:

1. Почему на плане поверхность Земли изображается без искажений?

2. Как меняется степень искажения на географических картах в зависимости от охватываемой территории?

3. В чем сходство плана с географической картой? А каковы различия?

4. Приведите примеры использования карты в повседневной жизни.

5*. Допустим, на карте порвалось место, где обозначен масштаб. Как в таких случаях можно определить масштаб карты?

Вопросы и задания для обобщения раздела «План и карта»

1. Что называют ориентированием на местности? Какие способы ориентирования вы знаете?

2. Определите направление движения человека, если его тень в полдень располагается прямо перед ним.

3. Что такое движение по азимуту?

4. Расскажите, как определяется направление по компасу? С помощью компаса определите на­правление к 2-3 точкам местности.

5. Как на плане измерить расстояние между двумя точками?

6. Чем отличается план от рисунка?

7. В чем сходства и различия абсолютной и относительной высот? Как их определить по горизонталям?

8. С помощью простого нивелира измерьте высоту холма на окраине села. Полученные результаты изобразите в виде горизонталей.

9. Упражняйтесь по съемке плана местности различными способами.

10. Организуйте соревнование по определению координат то­чек на глобусе. Для этого двум ученикам дают глобусы с одинаковым масштабом. Один называет широту и долготу точки, другой по своему глобусу находит ее и называет ее местонахождение. Через некоторое время они меняются ролями. Такое соревнование можно проводить и по определению расстояния по глобусу.

11. По карте Казахстана определите протяженность нашего государства в градусах и километрах по 50° с.ш. с запада на восток и по 70° в. д. с севера на юг. Длина дуги 1° меридиана равна 111 км. Длину дуги 1° параллели возьмите из приложения 1.

12. Как классифицируются карты по содержанию? Приведите конкретные примеры. 13. К каким группам относятся по масштабам следующие карты: 1:10 ООО, 1:500 000, 1:10 000 000? 14. Как изображаются в мелкомасштабных общегеографических картах рельеф, поверхностные воды и населенные пункты? 15. Рас­скажите о сходстве и различии плана и карты.

Источник

Сравнение свойств географической карты и плана местности

Содержание:

Географическая карта

Карта – это своеобразный географический язык с представленной информацией, которой пользуются специалисты.

Создание карты начинается с подготовки, отбора объектов, которые дорабатывают до величин, соответствующих масштабным требованиям, появятся с помощью условных знаков на экране монитора или бумажном листе. Подготовительный процесс называется картографической генерализацией. На картах изображается не только земная поверхность или ее отдельные районы, но также небесная сфера и планеты. Работа ведется с учетом математических законов.

Масштабы на картах представляются в числовом или графическом виде.

Карты различаются по масштабу и группируются:

На географических картах малого масштаба показан минимум объектов, такие карты подвергаются строгой генерализации.

Карты подразделяются:

По охвату территории:

План местности

Упрощенным видом карты представлен план местности, на котором изображается малый участок земли в крупном масштабе с применением условных обозначений.

Планы местности строятся на основе фиксирования, съемок:

Поскольку на планах отображаются территории незначительной величины, то поверхностная земная кривизна не берется в учет.

Чем отличается план от карты?

Имеются отличия между планами и географическими картами:

Источник

Презентация по географии на тему: «План Местности и географическая карта»

Описание презентации по отдельным слайдам:

План местности и географическая карта

Географическая карта — величайшее творение человечества. Она служит замечательным средством познания и преобразования окружающего мира. К ней обращаются инженеры и исследователи, геологи и агрономы, ученые и военные, и каждый находит нужные ответы на свои вопросы.

Географическая карта Плоское, сильно уменьшенное изображение земной поверхности, на котором географические объекты показаны условными знаками.

Выдающийся ученый средневековья Герард Меркатор (1512 – 1594), которого называли «королем картографии» В 1538 году создал карту мира

Условные знаки – система символических графических обозначений, применяемая для изображения на картах различных объектов и их характеристик.

Легенда карты Легенда карты — применяемая система условных знаков.

Insider С помощью значков можно изображать: города, месторождения полезных ископаемых, заповедники, морские порты и т.д.

Карты Балеарских островов в разных масштабах В 1 см 150 км В 1 см 60 км В 1 см 30 км

Шкала высот и глубин

Черты сходства плана местности и географической карты: используется масштаб; есть условные обозначения; сориентированы по сторонам горизонта.

Масштаб крупный Масштаб мелкий План местности Географическая карта

План местности Географическая карта

План местности Географическая карта Не учитывается кривизна земной поверхности Учитывается кривизна земной поверхности

Карта материков и их частей

Карта государств и их частей

Карта полезных ископаемых

Карта часовых поясов

Деление карт на группы По масштабу мелкомасштабные среднемасштабные крупномасштабные мельче 1:1000 000 от 1:200 000 до 1:1000 000 1:200 000 и крупнее

Основные различия плана местности и географической карты План местности Географическая карта Изображение территории Точное Обобщённое Масштаб Крупный Мельче, чем 50 метров в 1 см Охват территории Небольшие по площади Крупные территории Кривизна земной поверхности Не учитывается Учитывается Направление сторон горизонта Стрелкой Градусной сетью Условные знаки Разные системы условных обозначений

Курс повышения квалификации

Дистанционное обучение как современный формат преподавания

Курс профессиональной переподготовки

География: теория и методика преподавания в образовательной организации

Курс повышения квалификации

Педагогика и методика преподавания географии в условиях реализации ФГОС

Ищем педагогов в команду «Инфоурок»

Номер материала: ДБ-003685

Не нашли то что искали?

Вам будут интересны эти курсы:

Оставьте свой комментарий

Авторизуйтесь, чтобы задавать вопросы.

Учителя о ЕГЭ: секреты успешной подготовки

Время чтения: 11 минут

В Хабаровске родители смогут заходить в школы и детсады только по QR-коду

Время чтения: 1 минута

Учителям предлагают 1,5 миллиона рублей за переезд в Златоуст

Время чтения: 1 минута

Путин поручил не считать выплаты за классное руководство в средней зарплате

Время чтения: 1 минута

ЕГЭ в 2022 году пройдет в доковидном формате

Время чтения: 1 минута

Школьников Улан-Удэ перевели на удаленку из-за гриппа и ОРВИ

Время чтения: 1 минута

В Хабаровском крае введут уроки по вакцинации в некоторых школах и колледжах

Время чтения: 1 минута

Подарочные сертификаты

Ответственность за разрешение любых спорных моментов, касающихся самих материалов и их содержания, берут на себя пользователи, разместившие материал на сайте. Однако администрация сайта готова оказать всяческую поддержку в решении любых вопросов, связанных с работой и содержанием сайта. Если Вы заметили, что на данном сайте незаконно используются материалы, сообщите об этом администрации сайта через форму обратной связи.

Все материалы, размещенные на сайте, созданы авторами сайта либо размещены пользователями сайта и представлены на сайте исключительно для ознакомления. Авторские права на материалы принадлежат их законным авторам. Частичное или полное копирование материалов сайта без письменного разрешения администрации сайта запрещено! Мнение администрации может не совпадать с точкой зрения авторов.

Источник

План местности, его отличие от карты. Способы составления планов. Урок 4

Изобразить поверхность можно несколькими способами: нарисовать красками или карандашами, сфотографировать с земли, с самолёта (аэрофотоснимок), с космического аппарата, начертить по строгим математическим правилам (план местности и карта). Для ориентирования на местности и определения площадей и расстояний лучше использовать два последних варианта — географическую карту и план местности. Сегодня на уроке мы поговорим об одном из них подробно.

План местности — это чертёж небольшого участка Земли (а может и Луны или Марса?) в крупном масштабе при помощи условных знаков в ортогональной проекции без учёта кривизны земной поверхности. К элементам плана относят условные знаки, масштаб, определение направлений. Все крупные предметы на плане изображаются сверху. По плану в отличие от снимка из космоса можно узнать направление течений рек, названия объектов, глубины и многое другое.

Условные знаки — это символы, которыми обозначают на плане или карте предметы местности. Для удобства опознавания и использования их обычно делают похожими на сами объекты. Условные знаки плана местности делят на 4 категории:

План местности и карта: отличия

Географическая карта — это уменьшенное, обобщённое изображение поверхности Земли на плоскости, построенное в той или иной картографической проекции и масштабе (по математическому закону).

Отличия плана от карты следующие.

Особенности рельефа местности на плане и карте отображают, указывая относительную и абсолютную высоты объекта. Относительная высота — разность высот двух точек земной поверхности.

Абсолютная высота — расстояние в метрах по вертикали от заданной точки до уровня моря. В России абсолютная высота исчисляется от нуля футштока в Кронштадте (порт в Ленинградской области на о. Котлин, Балтийское море). Она бывает положительной (местность лежит выше уровня океана) и отрицательной (местность расположена ниже уровня океана). Положительную абсолютную высоту имеет большая часть суши. Примеры отрицательной абсолютной высоты встречаются на суше реже: впадина Каттара в Африке (-133 м), Долина Смерти в Северной Америке (-85 м).

Неровности земной поверхности, т.е. рельеф и воды на картах отображают двумя способами: с помощью горизонталей [изогипсы (от греч. hýpsos — высота)] — показывают линии с одинаковой абсолютной высотой и изобат (от греч. bathos — глубина) — показывают линии одинаковой глубины.

Для определения абсолютных высот и глубин на физических картах помещают шкалу высот и глубин. Следует отметить, что при повышении высот от 0 м и более, цвет поверхности на физической карте меняет оттенок со светло-зеленого (равнины) до темно-коричневого (высокие горы). При увеличении глубины цвет поверхности также меняется с голубоватого (0 м) до темно-синего (глубочайшие впадины и желоба). Следовательно, высоту или глубину на физической карте определяют по оттенку цвета, находящемуся в спектре.

Изображение рельефа на плане местности

Отличие планов местности от топографических карт

Отличие плана местности от топографической карты

Какие бывают планы местности?

При помощи плана можно научиться простейшим умениям делать топографическую съёмку, двигаться по азимуту, ориентироваться на местности. Составить план местности (иначе говоря, произвести съёмку местности) — это значит изобразить эту территорию на чертеже в выбранном масштабе при помощи условных знаков. Для составления нам понадобится планшет с закреплённым на нём листом бумаги, компас, линейка, мерная лента, полевой циркуль или рулетка (не обязательно), карандаш, ластик.

План можно составить при помощи горизонтальной или топографической съёмки местности. В зависимости от этого планы подразделяют на:

Для составления контурного плана применяют следующие способы горизонтальной съёмки местности:

Все способы основаны на правилах геометрии и дают результаты для определения взаимного расположения точек на земной поверхности.

Как составить план местности на основе полярной съёмки?

Этот способ съёмки используется для планировки открытых пространств, ограниченных кривыми контурами.

Чтобы не перепутать, где подписаны азимуты, а где расстояния, азимуты можно обозначать знаком градусов, а расстояния в шагах или метрах.

Съёмка способом перпендикуляров

При помощи способа перпендикуляров можно наносить объекты, расположенные близко к дороге или к условной параллельной линии. Так можно нанести на карту участок реки. Наиболее выдающиеся участки реки фиксируют при помощи перпендикулярных линий. Съёмка происходит в процессе прохождения участка с остановками в выбранных точках и визирования и измерения участков местности в них.

Из выбранной точки 1, на предварительно сориентированном на планшете на бумаге проводят перпендикуляры к близлежащим объектам и откладывают расстояние на линиях. Отмеряют расстояние до точки 2 и там проводят те же работы. Этот способ отличается от маршрутной съёмки только тем, что отмечаются только объекты, расположенные под прямым углом к точке сбора информации.

Маршрутная (контурная) съёмка

Проводится вдоль линии дороги, реки, кромки леса, по берегу озера и других более или менее прямоугольных участков. Путь делят на точки, между которыми измеряют расстояния, а из каждой точки производят определение азимутов и расчет расстояний до опорных объектов. При этом съёмка производится смешанным способом. Порядок:

Вам будет интересно

Подумайте! Когда нужно начинать ориентироваться – до похода или тогда, когда уже заблудился? Какие способы…

При селекционной и экспериментальной работе часто бывает нужно определить генотип особи с доминантными признаками. При…

Картографические проекции сегодня – это математические способы изображения всего земного эллипсоида или его части на…

Чтобы измерить расстояние по плану, карте или глобусу, нужно знать, что такое масштаб и уметь…

Вспомните! Как доказать, что Земля шарообразна? Как развивались знания о форме Земли в процессе её…

2 комментария

Спасибо за публикацию урока! Очень помогло при составлении реферата)

Источник

Географическая карта и план местности

Урок 2. Подготовка к ЕГЭ по географии

В данный момент вы не можете посмотреть или раздать видеоурок ученикам

Чтобы получить доступ к этому и другим видеоурокам комплекта, вам нужно добавить его в личный кабинет, приобрев в каталоге.

Получите невероятные возможности

Конспект урока «Географическая карта и план местности»

Сегодня на уроке вы узнаете, что такое географическая карта, какие бывают виды карт, что такое план местности и в чём его назначение, разберётесь, в чём отличия карты от плана. Приступим.

Что такое географическая карта?

Карта – это «язык» географии. Без неё невозможно было бы существование и самой науки.

Историческая справка. Первая географическая карта появилась ещё в Древней Греции.

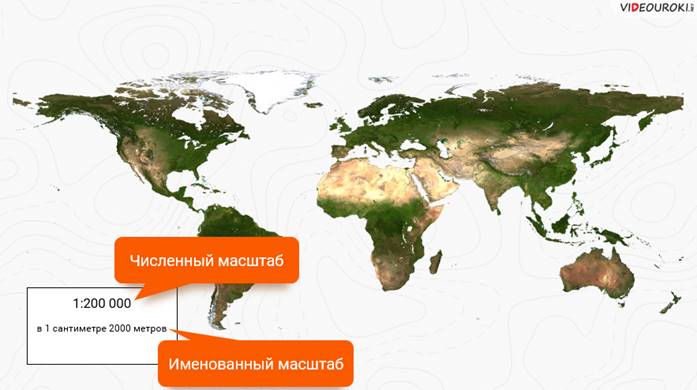

Масштаб записывают в следующем виде: 1:200 000. Это означает, что 1 сантиметр на карте соответствует 2000 метрам на местности. Первый вид масштаба называют «численный», а второй – «именованный». Чтобы перевести численный масштаб в именованный, нужно число в численном масштабе поделить на 100, так как эта величина указана в сантиметрах. Как известно, в одном метре 100 см. Тогда нужно 200 000 поделить на 100. Получим 2000 м. Значит, 1 см на карте соответствует 2000 м на местности.

По масштабу географические карты делят:

на крупномасштабные, построенные в масштабе 1: 200 000 и крупнее (в 1 см 2 км и крупнее);

среднемасштабные, построенные в масштабе мельче (чем в 1 см 2 км до в 1 см 10 км включительно) 1: 200 000 до 1: 1 000 000 включительно;

мелкомасштабные, построенные в масштабе мельче 1: 1 000 000 (чем в 1 см 10 км).

Вы помните, что Земля имеет шарообразную форму, т. е. поверхность её является выпуклой.

Как же на бумаге можно отобразить круглую Землю?

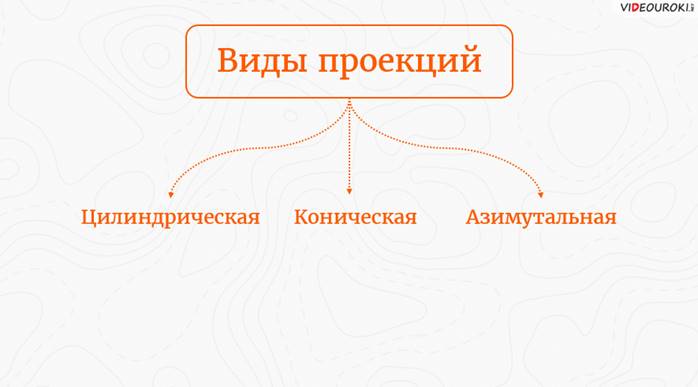

Для переноса выпуклой поверхности на плоскость используют картографические проекции.

Перейдём к этапам создания той или иной проекции.

Вначале путём проектирования на вспомогательную поверхность переносят линии меридианов и параллелей, совокупность которых составляет картографическую сетку. Затем на ней строят картографическое изображение. Вид проекций подбирается исходя из размера изображаемой территории и цели картирования.

Глобус оборачиваем бумажным цилиндром так, чтобы он касался линии экватора и проектируем на внутреннюю поверхность цилиндра градусную сеть. Развернув цилиндр, мы увидим, что меридианы и параллели образуют сеть прямоугольников. Такая проекция удобна для изображения поверхности всего земного шара, но при этом появляются большие искажения. Все параллели цилиндрической поверхности равны по длине, на глобусе их длина уменьшается к полюсам. Меридианы также равны между собой, но имеют вид прямых параллельных линий, а на глобусе они сходятся у полюсов.

Градусную сеть глобуса проецируем на две плоскости, касающиеся глобуса в противоположных точках экватора, и получаем карту полушарий. В такой проекции параллели изображаются концентрическими окружностями, а меридианы – их радиусами, углы между которыми равны соответствующим разностям долгот. Азимутальные проекции применяются для карт полярных стран, для Арктики и Антарктиды.

Ещё один немаловажный момент: поверхность Земли неровная (из-за рельефа). Чтобы показать это на карте, используют специальные отметки высот областей материков и глубин морей и океанов. Кроме того, разные высоты и глубины обозначают разными оттенками цвета.

Методы масштабирования и картографических проекций используют математические расчёты, поэтому-то карту и называют математической моделью земной поверхности.

Перейдём к вопросу классификации географических карт.

По обхвату территории различают карты мира, полушарий, материков и их крупных частей, океанов и морей, государств, областей, районов.

По содержанию географические карты делятся на два вида: общегеографические и тематические. Общегеографические карты изображают рельеф территорий, климат, политическое деление, растительно-почвенный покров.

Тематические карты показывают динамику и взаимосвязи населения, экономики, природных явлений. Среди них различают физико-географические карты (геологические, климатические, почвенные) и социально-экономические карты (политические, политико-административные, карты населения, экономические и др.)

По назначению выделяют карты многоцелевого назначения (топографические карты), научно-справочные, учебные, туристические, навигационные, военные и другие.

Разные карты объединяют в атласы.

Разрабатывая ту или иную географическую карту, невозможно на ней отобразить все объекты. Поэтому на картах изображают только главные, самые важные объекты, то есть проводят генерализацию.

Давайте разберёмся, что же такое план местности.

План местности — чертёж небольшого (порядка 0,5 км) участка местности в крупном масштабе с помощью условных знаков. Он напоминает вид сверху и похож на аэрофотоснимок, но объекты местности показаны условными знаками и сопровождаются надписями. Рельеф на планах изображается горизонталями. Это линии на плане или карте, соединяющие точки земной поверхности с одинаковой высотой.

Обратите внимание: если склон крутой, горизонтали на плане будут расположены близко друг к другу, если же пологий — далеко. Маленькие чёрточки, проведённые перпендикулярно к горизонталям (бергштрихи), показывают, в каком направлении склон понижается.

Из-за небольших размеров изображаемой территории на плане нет необходимости учитывать кривизну земной поверхности. Чем меньше территории, тем меньше искажения, поэтому их можно не учитывать и, следовательно, не отображать.

Чтобы работать с планом местности, нужно уметь его читать, т. е. знать, что обозначают условные знаки. Их много, и они похожи на сами объекты. Выделяют площадные, внемасштабные и линейные условные знаки.

Площадные условные знаки отображают объекты местности, которые занимают определённую площадь. Например, лес, фруктовый сад, пашня.

Внемасштабные условные знаки – это знаки, которые отображают одиночный объект местности, который на плане нельзя отобразить в масштабе. Например, отдельно стоящее озеро, родник, овраг.

Линейные условные знаки отображают те объекты местности, которые имеют вид линий. Например, дорога, река, просека. Для простоты вид условных знаков схож с теми объектами, которые они отображают, к тому же каждому условному знаку соответствует определённый цвет. Например, лес отображают зелёным цветом, а водоёмы и реки – голубым.

Обратите внимание на то, что все условные знаки на плане местности изображаются равными по размерам, высоте, форме и цвету.

На плане объекты местности невозможно показать в натуральную величину, так как они попросту не вместятся на лист бумаги.

При составлении плана местности обязательно используется масштаб. В этом, а также в использовании условных обозначений заключается сходство плана и географической карты. План так же, как и карта, сориентирован по сторонам горизонта. Однако стороны горизонта на карте и плане обозначаются по-разному: на карте для этой цели служит сеть параллелей и меридианов, а на плане направление сторон горизонта указывают стрелкой. Если на географической карте северное направление всегда вверху листа, то расположение изображения участка местности на плане может быть произвольным (т. е. северное направление не привязано к верху плана). Масштаб плана и карты всегда различается. На плане изображают небольшие по площади территории, поэтому его масштаб всегда крупный, что позволяет более точно, в мелких деталях, изобразить местность. Из этой особенности плана вытекает различие в наборе условных знаков на плане и карте.

Причины всех указанных отличий в том, что карта и план, выполняя одну и ту же функцию, служат разным целям. Назначение плана местности — отобразить точное взаиморасположение всех объектов в пределах территории.

Важно уметь пользоваться планом местности. Так, например, находясь в незнакомом городе, но имея его план, можно найти нужную вам улицу или дом, магазин, музей и сквер. Строители, пользуясь планом местности, решают, где лучше проложить новую дорогу, построить новые дома, а где этого делать не нужно.

Подведём итоги урока.

План и карта – это пособия для изучения географии, второй учебник. Они имеют огромное значение для жизни человека. Только умея «читать» план и карту, можно получить глубокие и прочные знания по географии, которыми вы сможете воспользоваться в любой жизненной ситуации.

Основные различия плана местности и географической карты мы представим в виде таблицы. Из неё вы видите, что:

При составлении плана используют более крупный масштаб.

План охватывает меньшие по площади территории.

На плане, в отличие от карты, не учитывается кривизна земной поверхности.

На плане направление сторон горизонта указывают стрелкой, на карте они обозначены градусной сетью.

На плане и карте используются разные системы условных обозначений.
