Чистка, смазка направляющих тормозных суппортов. Работа над ошибками.
По совету Fenix071986, за что ему большое спасибо, решено сменить тип используемой смазки в направляющих: вместо SLIPKOTE 943C смазать их TRW PFG 110.
Ощущения от плавности хода такие (туго(медленно)->мягко(быстро), на основе скорости выталкивания пальца пыльником):
1. Старая смазка в пальцах (оранжевая)
2. Смазка SLIPKOTE 943C (чуть быстрее выходил, чем на старой смазке)
3. Смазка TRW PFG 110
Материалы и инструменты:
Головка на 12
Ключ гаечный на 17 (для задних колес)
Смазка TRW PFG 110, 25гр — 162р
Очиститель карбюратора Johns 4642 (промывка направляющих на суппорте)
Динамометрическая трещотка Proxxon MicroClick MC 30 (6-30 Нм)
Динамометрическая трещотка Alca 450000 (28-210 Нм), протяжка гаек колес на 108Нм
Набор щеток для чистки Matrix 74860
Смазка TRW PFG 110 подходит только для направляющих и для переборки внутренностей поршней, об этом явно написано в документации к смазке, а вот как противоскрипная она не подходит. Для смазывания пластин идеально использовать SLIPKOTE 943C, или, как в мануале, Molykote M77.
Для себя запишу все моменты, чтоб потом быстрее вспомнить:
1. Снять суппорт с тормозного диска, выкрутив два болта головкой на 12.
2. Вынуть направляющие (пальцы). Убедиться, что нет грязи внутри и на пальце (если есть, пыльник под замену). Промыть посадочные места пальцев карбрклинером от старой смазки. Делать по одному, начиная с верхнего.
3. Просушить посадочные места и проверить сухость бумажным полотенцем
4. Зачистить палец металлической щеткой из набора Matrix 74860 (зачищать место прилегания пыльника)
5. Промыть палец и нанести смазку TRW PFG 110. Я делал еще на кончике пальца шарик, размером с горошину.
6. Установить палец и поработать им туда-сюда. Удалить лишнюю смазку с пыльника.
7. Снять обе колодки, зачистить пластины и нанести смазку SLIPKOTE 943C. Можно снять пластины и промазать под ними как указано в Honda Service Bulletin 12-081 (под колодками). Далее смазать уши колодок. Установить их.
8. Тонким слоем смазать противоскрипные пластины на колодках и ставим суппорт на место. Места указаны в мануале Honda ESM.
9. Закручиваем болты направляющего с рекомендуемым моментом:
Передние колеса: 28 Нм
Задние колеса: 23 Нм
Пункты 7-8 я не делал, сделано в прошлый раз.
Профилактика тормозных механизмов (суппортов). Как и как часто она производится.
Хочу сразу обратить Ваше внимание на тот факт, что многие прислушиваются к советам различного рода «специалистов», рекомендующих применять стандартные смазки типа нигрол, Литол-24 или «графитки» (графитная смазка на базе солидола, работоспособная до +65 °С) для смазывания суппорта. Сразу скажем, что это делать категорически нельзя!
Ни для кого не секрет, что суппорт дискового тормоза современного автомобиля — довольно сложный и ответственный узел, изготовленный из высокотехнологичных материалов, от которого зависит безопасность движения и в итоге жизнь людей. Суппорт тормозного механизма — агрегат отвечающий за прижим тормозных колодок, исправное состояние суппортов — это равномерное и надежное торможение автомобиля.
Дисковые тормоза работают в тяжелейших условиях высоких температур. Температура в паре трения диск — колодка может достигать величины 500 °С и даже 600 °С, а на поверхности других деталей суппорта за счет отвода тепла и его рассеивания — до 150 °С и выше. В реальной дорожной обстановке таких температур достичь достаточно сложно, но в условиях агрессивной езды или движения по горному серпантину такие значения вполне реальны. Кроме того, детали суппорта подвергаются воздействию воды и солей с дорожного полотна, а также воздействию тормозной жидкости из тормозной системы. Такие сверхтяжелые условия работы суппорта требуют применения в нем специальных смазок, рассчитанных на экстремальные условия работы. Обычные же распространенные смазки при таких условиях работы коксуются, вымываются водой, растворяются тормозной жидкостью и зачастую пагубно влияют на эластомерные и пластмассовые детали суппорта, что может привести к отказу тормозной системы во время движения.
Требования, предъявляемые к смазкам суппортов
Если говорить научным языком, то, исходя из таких условий эксплуатации, можно сформулировать основные требования к смазке суппорта дискового тормоза:
1) смазка должна быть высокотемпературной, с рабочей температурой до +180 °С и выше;
2) желательно, чтобы смазка не имела температуры каплепадения, т.е. не плавилась и не вытекала из узла при высоких температурах;
3) смазка должна быть не растворимой в воде и тормозной жидкости, т.е. водо- и химически стойкой;
4) смазка должна быть совместима с пластмассовыми деталями и эластомерными уплотнителями суппорта, особенно с каучуком на основе сополимера этилена, пропилена и диенового мономера (EPDM) и тройным этиленпропиленовым сополимером (EPT), обычно используемыми в суппортах дисковых тормозов.
Применяемый нами продукт: Паста с содержанием керамики, для тормозной системы, Liqui Moly полностью соотвествует всем вышеперечисленным требованиям. Данный продукт подходит для всех узлов (пар) трения тормозного суппорта: наводящие, скобы, прижимные и другие элементы.
Как часто производится профилактика тормозного суппорта?
Профилактику тормозного суппорта необходимо производить при каждой замене тормозных колодок и не реже одного раза в два года. Такой подход учитывает не только срок «жизни» смазки, но и термические и другие нагрузки на механизм. Соотвественно при активной езде суппорт, и смазочный материал в нем, подвергается большим температурным перепадам, а ускоренный износ колодки быстрее приблежает профилактические работы и наоборот.
Если Вы не поклонник обслуживания автомобиля по европейским стандартам, тогда Вам необходимо руководствоваться неполадками в работе тормозного суппорта, к ним можно отнести: посторонние звуки при торможении, сложность или невозможность плавного изменения тормозного усилия, увод машины в сторону при торможении. При перечисленных симптомах необходимо срочно выполнить чистку и смазку тормозного механизма, а часто и произвести замену некоторых элементов тормозного суппорта (втулки, наводящие и т.д.), которые износились в результате отсутствия смазочного материала или его непригодности.
Профилактику тормозных суппортов рекомендуется проводить совместно с процедурой удаления воздуха из тормозной системы (прокачкой) и(или) полной заменой тормозной жидкости, срок жизни которой составляет: для DOT4 2 года, для DOT5.1 3 года.
Как правильно смазывать тормозные суппорта и направляющие при замене тормозных колодок
Проверить пылезащитный колпачок (1) на отсутствие повреждений и при необходимости заменить его.
Очистить контактную поверхность (2) поршня тормозного цилиндра и смазать тонким слоем пасты, предотвращающей визг деталей тормозного механизма.
рис.1
Очистить контактные поверхности (1 и 2) Т-образных завершений тормозных колодок/корпуса суппорта и смазать пастой, предотвращающей визг деталей тормозного механизма.
Примечание:
Смазать на суппорте контактные поверхности вверху и внизу.
рис.2
Очистить контактную поверхность (3) суппорта дискового колесного тормозного механизма и смазать тонким слоем пасты, предотвращающей визг деталей тормозного механизма.
рис.3
Очистить кронштейн суппорта в месте Т-образных направляющих и смазать тонким слоем пасты, предотвращающей визг деталей тормозного механизма.
Schnell-Reiniger (0.5 л) — Быстрый очиститель
Облегчает монтажные работы. Удаляет масляные, жировые отложения и прочие загрязнения быстро и эффективно. Обезжиривает поверхности, не оставляя следов. Экономит время и затраты, обеспечивает безукоризненность ремонтных работ. Хорошо удаляет остатки смол и смазок. Обладает отличным проникающим действием. Не оставляет следов. Универсальный очиститель предназначен для быстрой и эффективной очистки и обезжиривания различных деталей: тормозов, сцеплений, коробок передач, а также для монтажных и ремонтных работ. Удаляет следы масла и смазок с поверхностей покрытий пола, обивки и различных материалов.
Обработать очистителем загрязненные поверхности и дать ему стечь. После высыхания очистителя детали и поверхности становятся чистыми и обезжиренными. Внимание! Очиститель может повредить пластиковые детали и лакированные поверхности, поэтому предварительно рекомендуется проверить его на совместимость с ними.
Чистка направляющих суппорта Varga. Замена колодок. Часть 1.
Вот и пришла весна. Пора сделать чистку и смазку направляющих, а также скоб и суппортов.
Если хотя бы два раза в год производить эту несложную процедуру, то состояние вашей тормозной системы будет в полном порядке.
При замене передних пружин обнаружил также сильный износ одной из колодок моего старого знакомого проблемного левого суппорта.
Проблема подклинивания левого суппорта так и не ушла.
Вот в каком состоянии была внешняя колодка левого суппорта.
Внутренняя колодка левого суппорта была еще в неплохом состоянии. Толщина фрикционной накладки 6 мм, еще могла поработать.
Решено было решить проблему хорошей чисткой направляющих и заменой тормозных колодок.
Хотел приобрести колодки Brembo, но как всегда, не срослось и были приобретены старые знакомые колодки.
Начал я с замены колодок на правом переднем колесе.
Ставим машину на домкрат и снимаем правое колесо.
Трещоткой с головкой на 13 откручиваем два болта направляющих.
Снимаем суппорт и пока подвешиваем его. Он нам пока не нужен.
Снимаем колодки с суппорта и скобы. Износ колодок на правом суппорте практически одинаковый разница в 1 мм.
На внешней колодке толщина фрикционной накладки 6 мм, на внутренней колодке 7 мм.
Трещоткой с головкой на 15 откручиваем два болта крепящих скобу к стойке.
Снимаем скобу для очистки.
Извлекаем направляющие. Видно, что смазка уже несвежего вида. Пыльники в хорошем состоянии, менял еще перед зимой на новые.
Вот в таком состоянии у меня скоба правого суппорта.
Нам надо очистить скобу от следов износа колодок.
Берем щетку по металлу и тщательно чистим скобу от грязи и отложений.
Места на скобе, где вставляются колодки, зачищаем напильником.
Начинаем самую ответственную операцию, вычищаем отверстия в скобе, куда вставляются направляющие.
Берем сверло диаметром 8,5 мм и аккуратно вычищаем им всю грязь внутри.
Затем с помощью очистителя тормозных систем вымываем остатки грязи из отверстий.
Затем берем подходящую по диаметру отвертку и обмотав ее тряпочкой тщательно и аккуратно вычищаем все внутри.

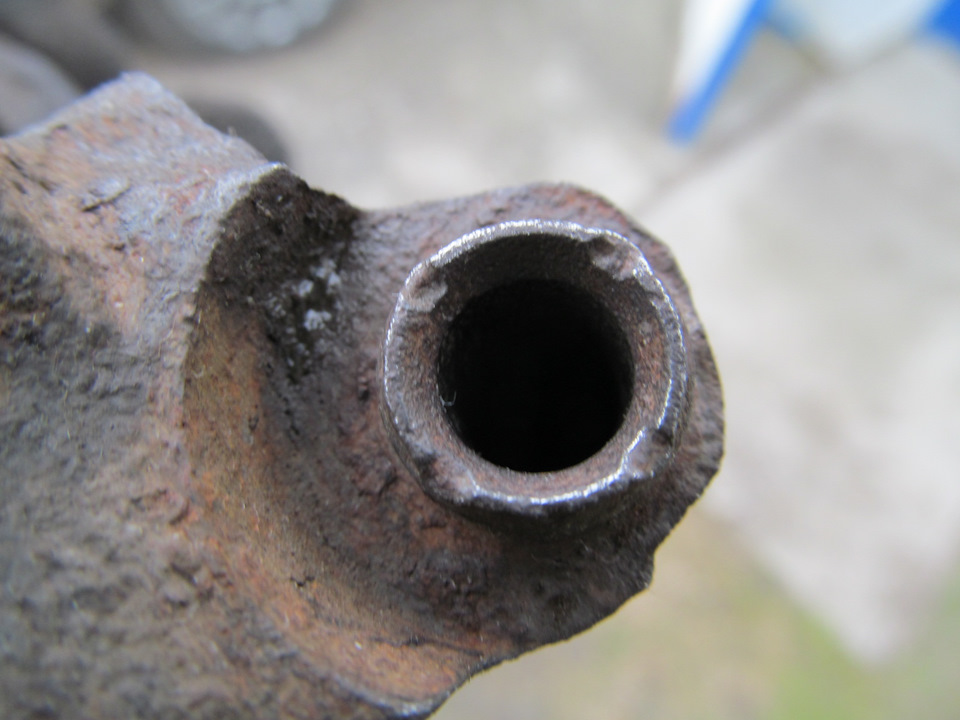

На скобе правого суппорта коррозия уже съела немного грибок для установки пыльника.

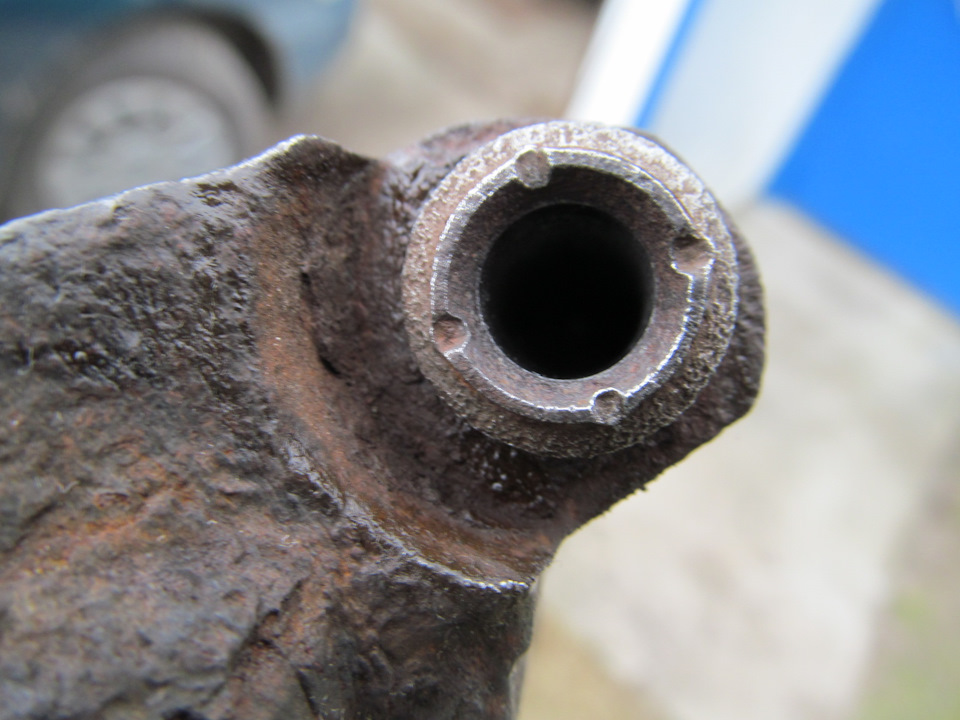

Сами направляющие тоже изношены, особенно в верхней части.
Чистка и смазка направляющих передних суппортов
Продолжаю повествовать чем занимался с машиной за время отпуска.
Замена масла по ТО-6 (
58 500 км) была сделана не у официалов (накладно ездить 200 км в одну сторону), а у себя в городе в проверенном сервисе с отметкой в книжке, следовательно, более ничего не проверялось (т.к. машина неделями простаивала в гараже).
Читая большое количество записей про последствия необслуженных направляющих суппортов, возникло огромное желание посмотреть на свои, которые на момент отпуска не смазывались почти 2 года (а может и более — кто знает смазывал ли дилер их при ТО-5).
Выбрал время, теплую погоду и поехал в гараж.
Начал я с водительской стороны. Открутив суппорт, был приятно удивлен состоянием тормозных колодок TRW: за 17 500 км износ составил менее 3 мм. Сравнивал с новыми колодками TEXTAR. Стирание равномерное, без перекосов, следовательно, направляющие работают исправно. Перейдем к нашей цели.
Как видно по фото — смазка не в лучшей форме, но не густая еще.
Состояние нижней получше, даже сохранился цвет оригинальной смазки — розовый.
Теперь мы все это очищаем от старой смазки.
Чтобы очистить посадочное место направляющих использовал верхнюю (как самую длинную) направляющую: вставил, провернул, вынул, вытер смазку. Потом нанес купленную заранее в Emex оригинальную смазку 0888701206 (590 руб.) (ну начинайте меня ругать, что я не то купил, она для этого не предназначена и т.д и т.п.- за 2 года не высохла и всё прекрасно работало) вставил направляющие на место и провернул на несколько оборотов, чтобы всё смазалось равномерно. Достал, одел пыльники и установил всё на место. По ощущениям направляющие с новой смазкой вращаются так же как и со старой.
Попутно очистил резинку тормозного цилиндра, направляющие колодок, сами колодки и все пластины; смазал ШРУСом болты крепления суппорта к направляющим (туго откручивались). Установил всё на место и приступил к противоположной стороне.
Чистка направляющих суппорта Varga. Замена колодок. Часть 2.
Продолжение первой части.
Для смазки направляющих я раньше использовал смазку МС1600, но эта смазка не оправдала моих надежд.

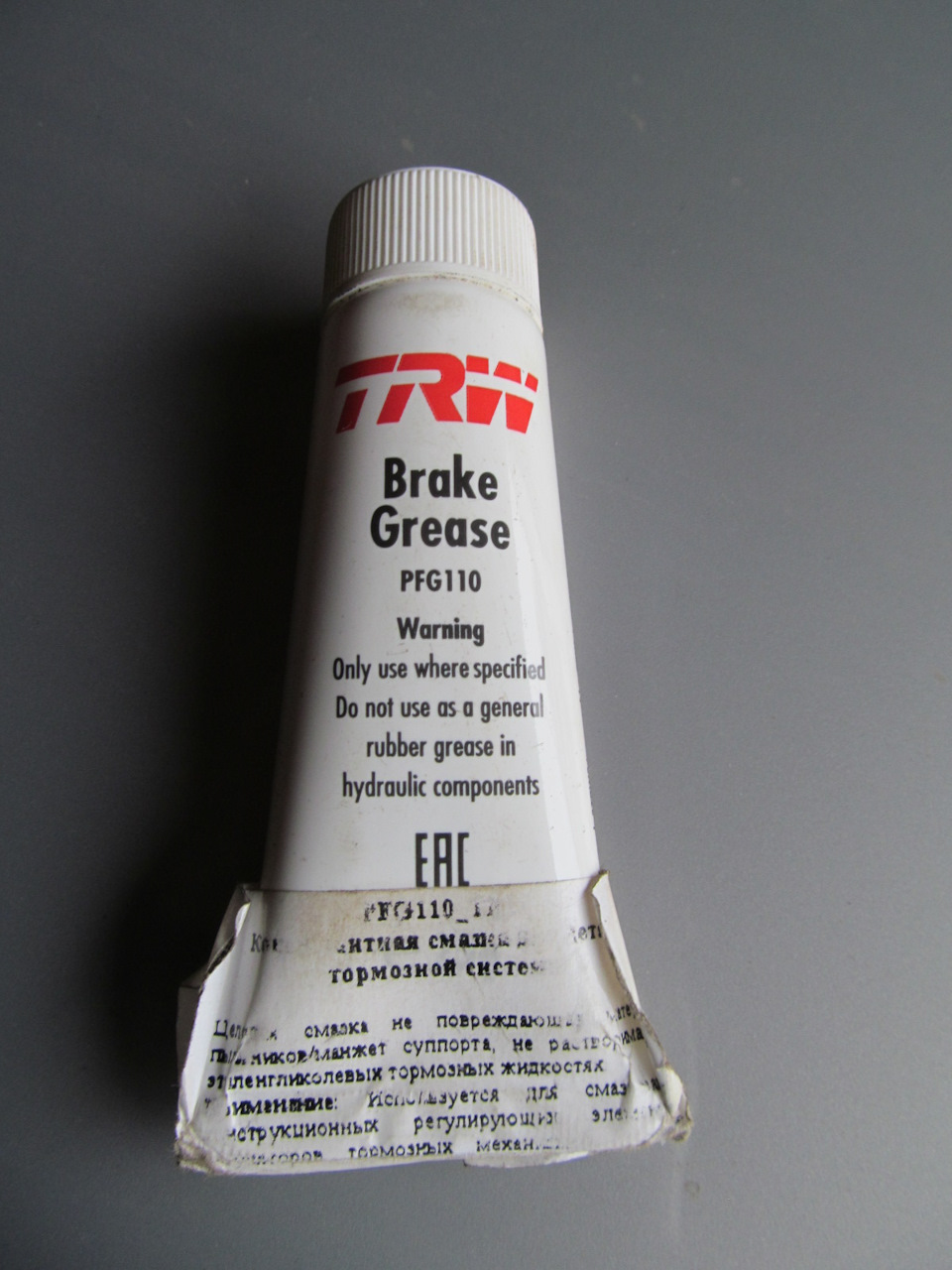

Я приобрел смазку TRW PFG110, она предназначена именно для смазки направляющих суппортов.

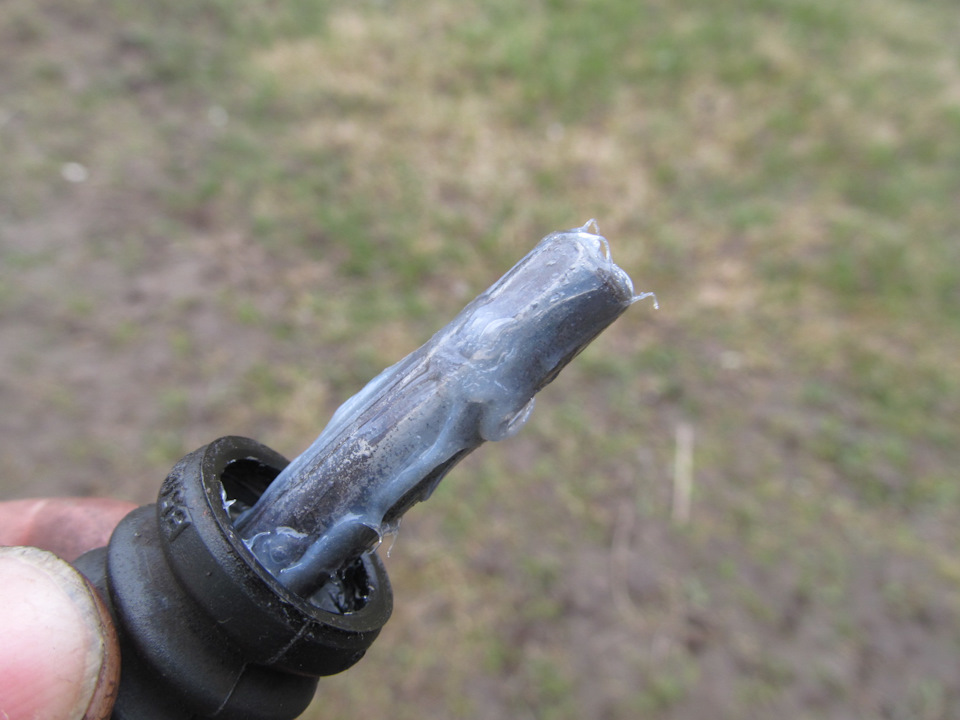

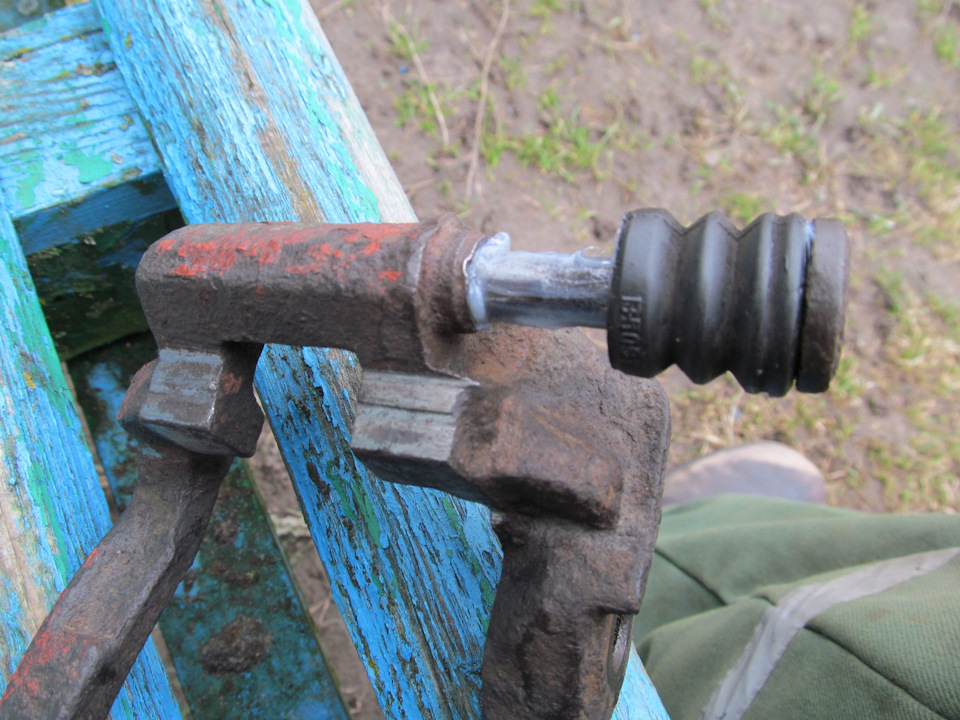

Наносим небольшим слоем на направляющие, одеваем пыльники и вставляем на свое место в скобе.

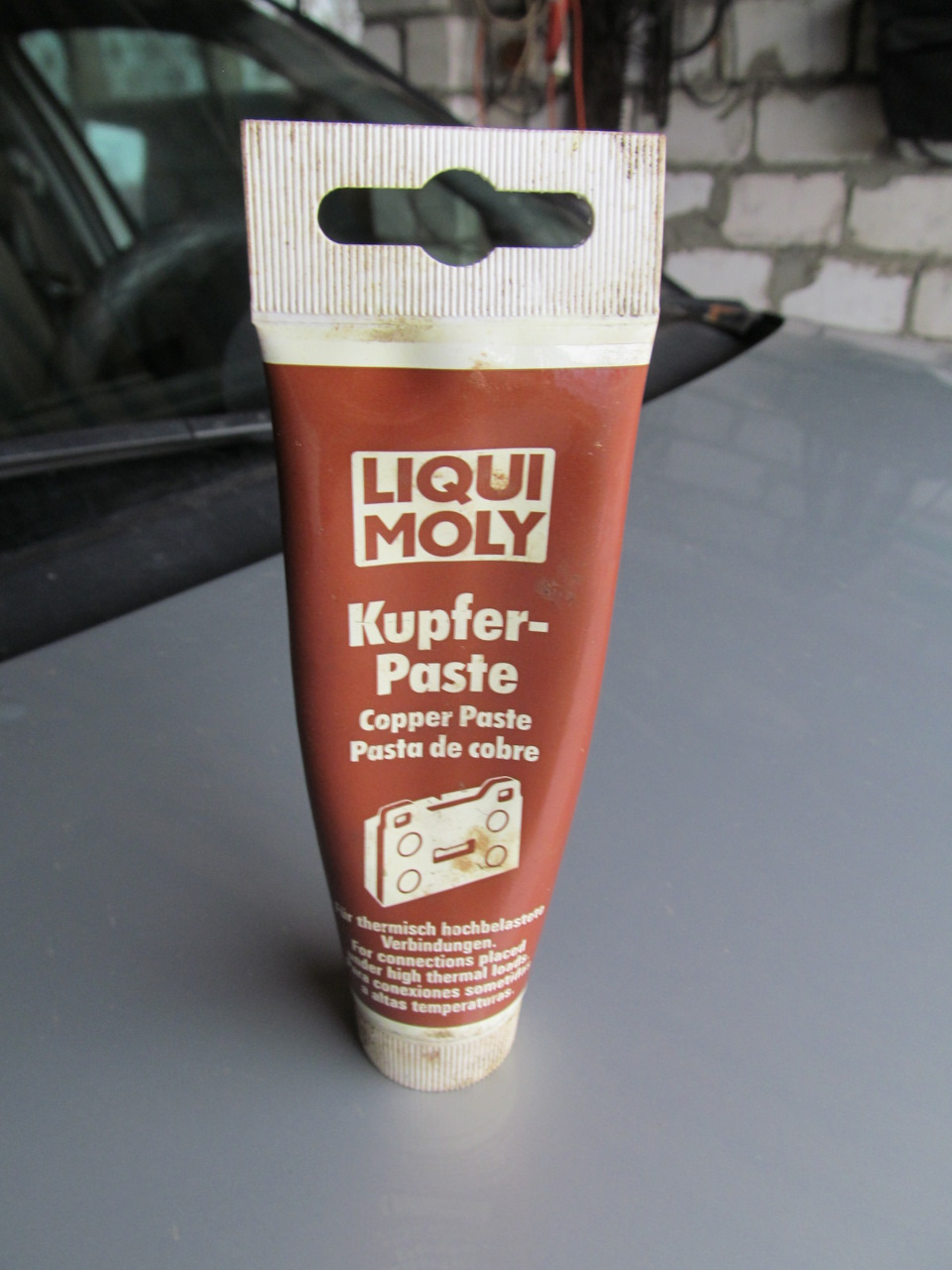

В качестве противоскрипной смазки я использую медную от Liqui Moly.

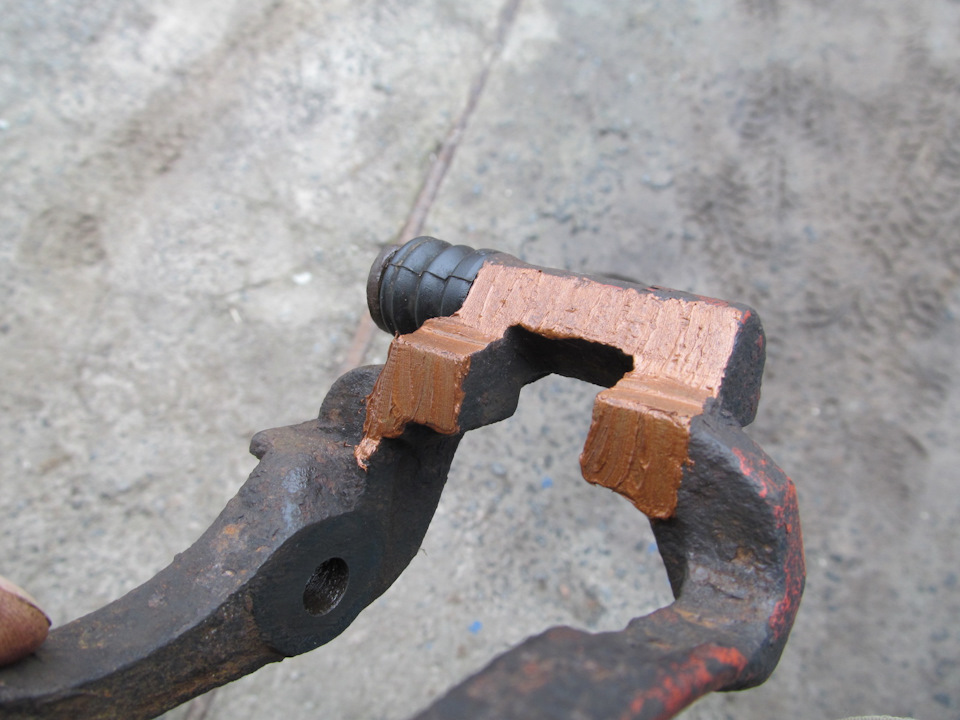

Смазываем ей направляющие для колодок на скобе.

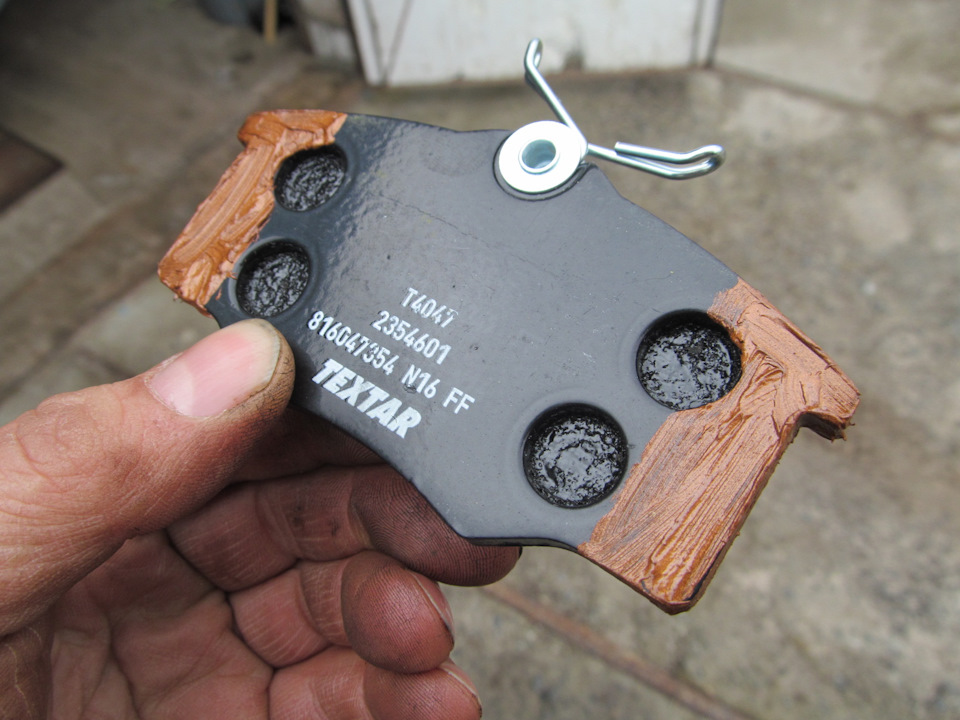

А также места контакта со скобой на самих колодках.

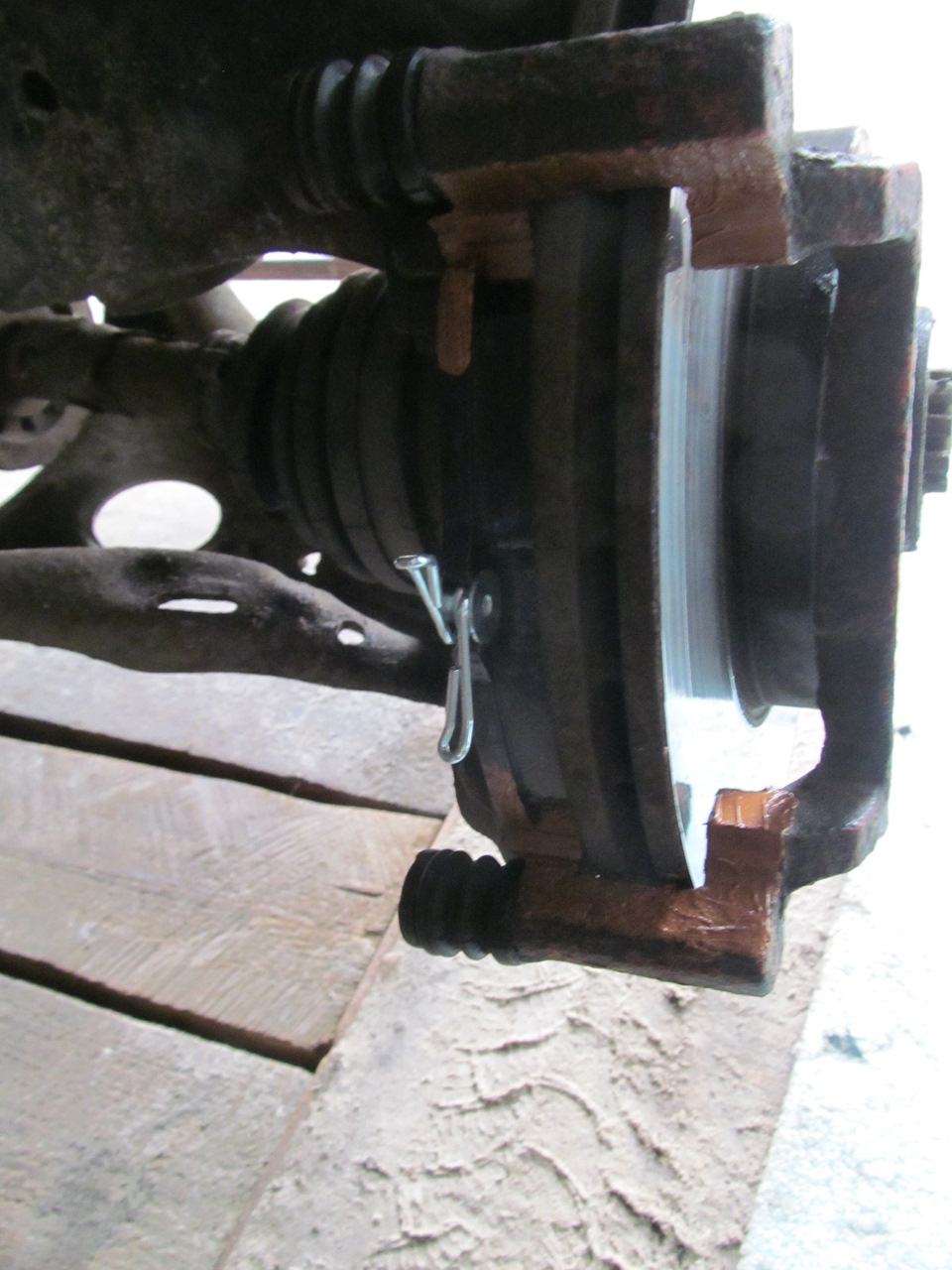

Устанавливаем скобу на место, закручиваем болты на 15. Устанавливаем внутреннюю колодку на скобу.

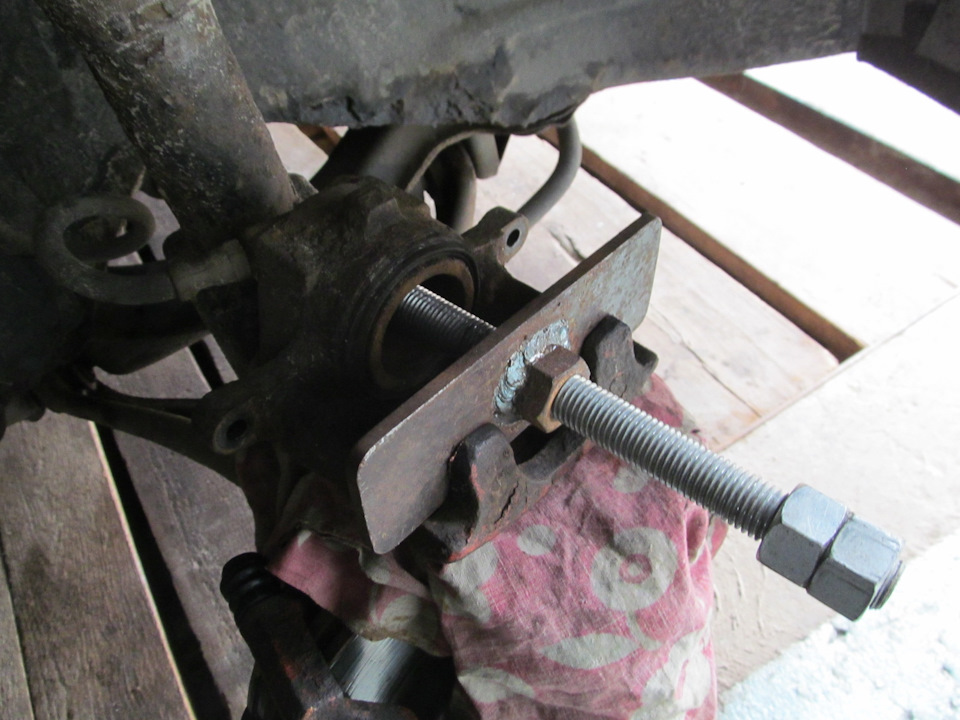

Теперь берем предварительно очищенный суппорт и с помощью самодельного приспособления (в моем случае), утапливаем до конца поршень.
Можно эту процедуру проделать несколько раз, помогая выдавить сначала поршень, нажимая на педаль тормоза, и затем утапливая его приспособлением.

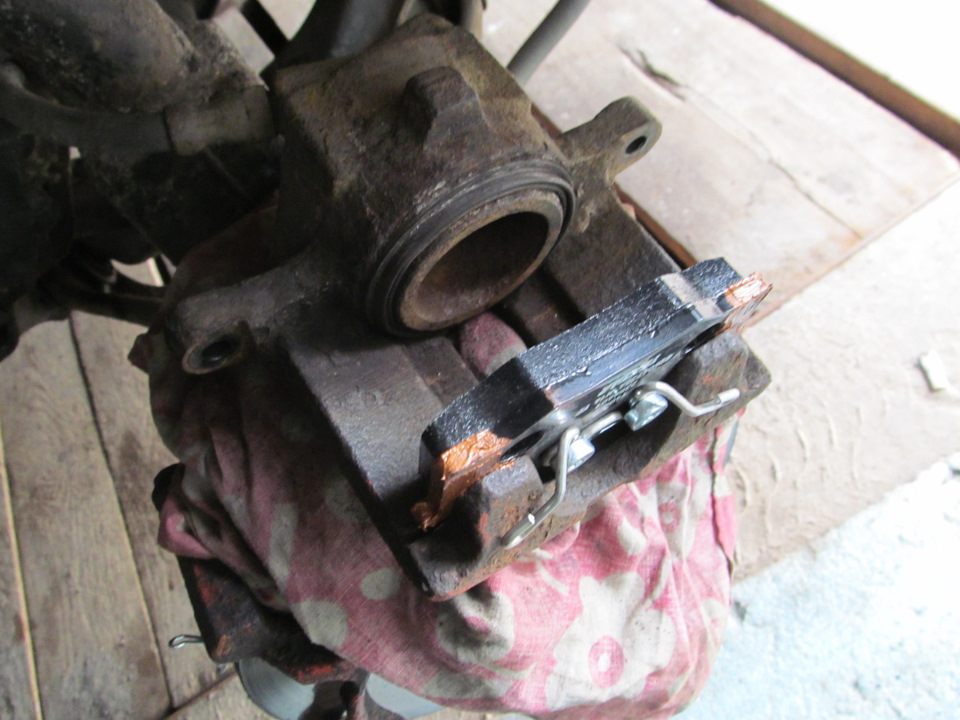

Затем, перед установкой, надеваем внешнюю колодку на сам суппорт (именно так написано в книге по ремонту).

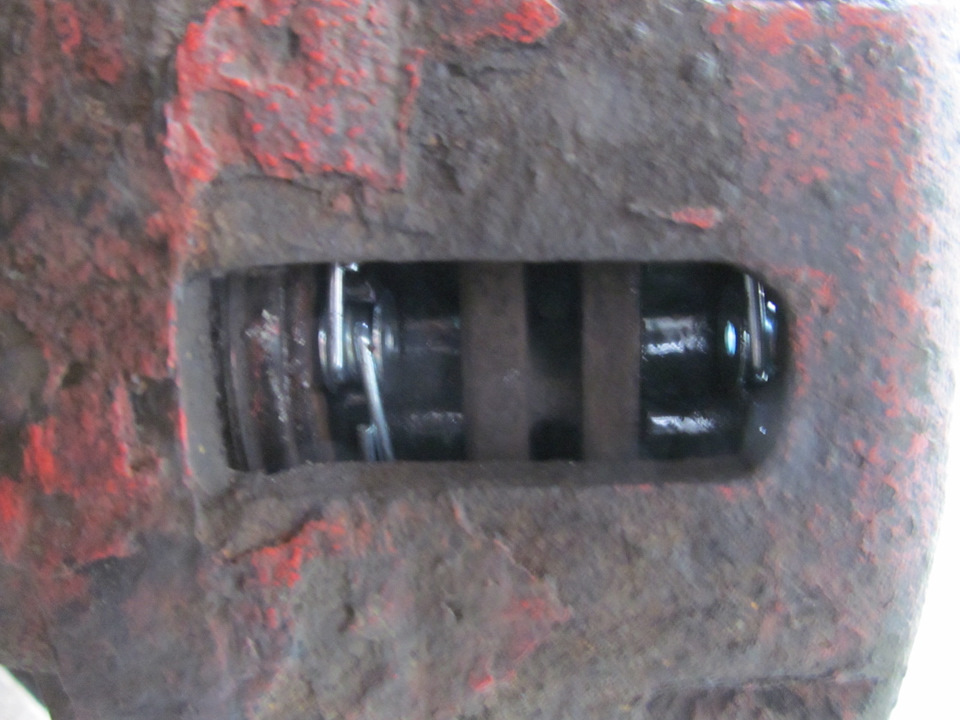

Еще одна важная деталь, при установке суппорта на скобу, нужно смотреть чтобы усики колодок прижимали колодки равномерно к суппорту.
Совмещаем отверстия в суппорте с отверстиями на направляющих и закручиваем болты на 13.

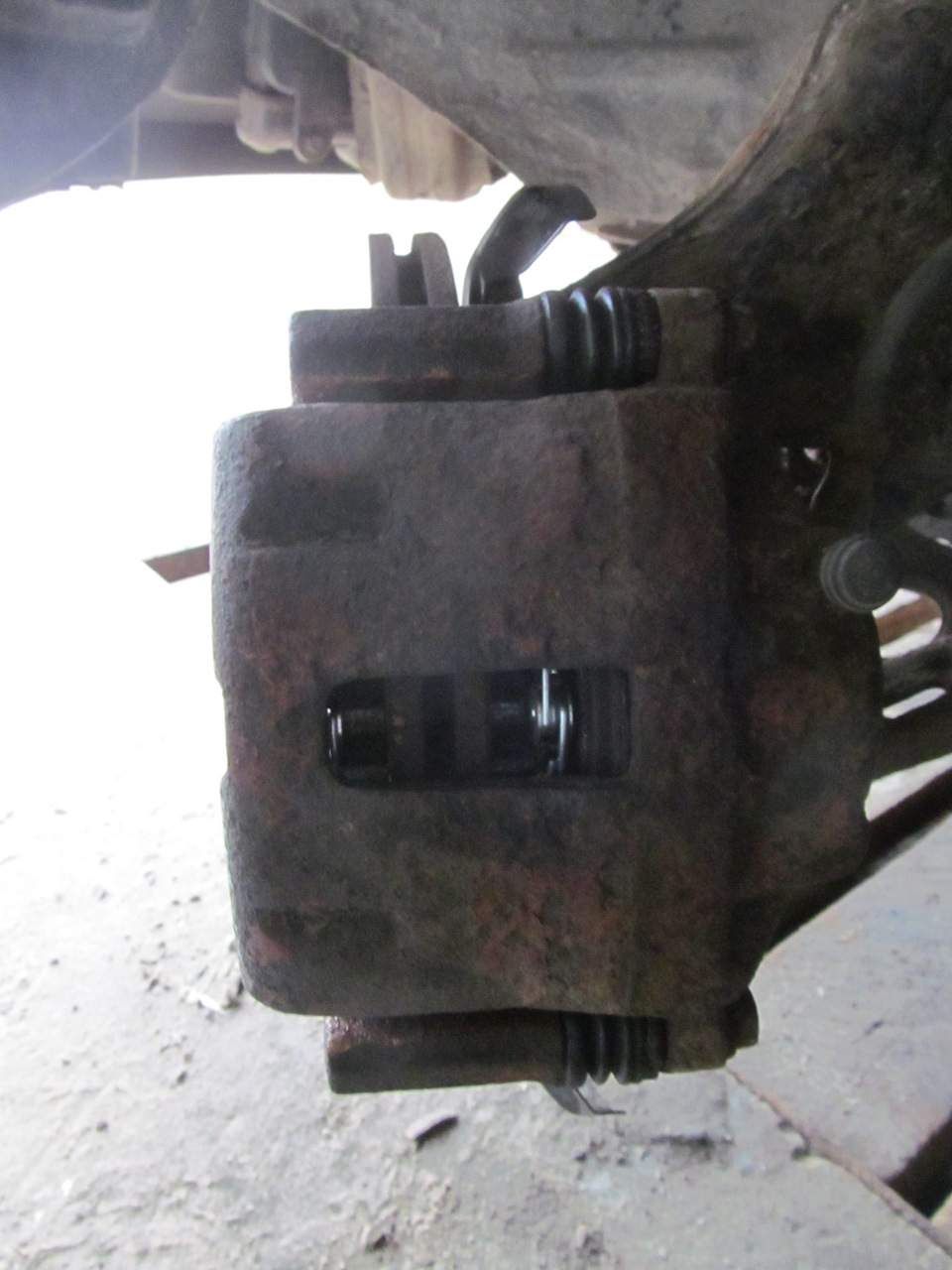

Замена колодок на правом суппорте успешно завершена.

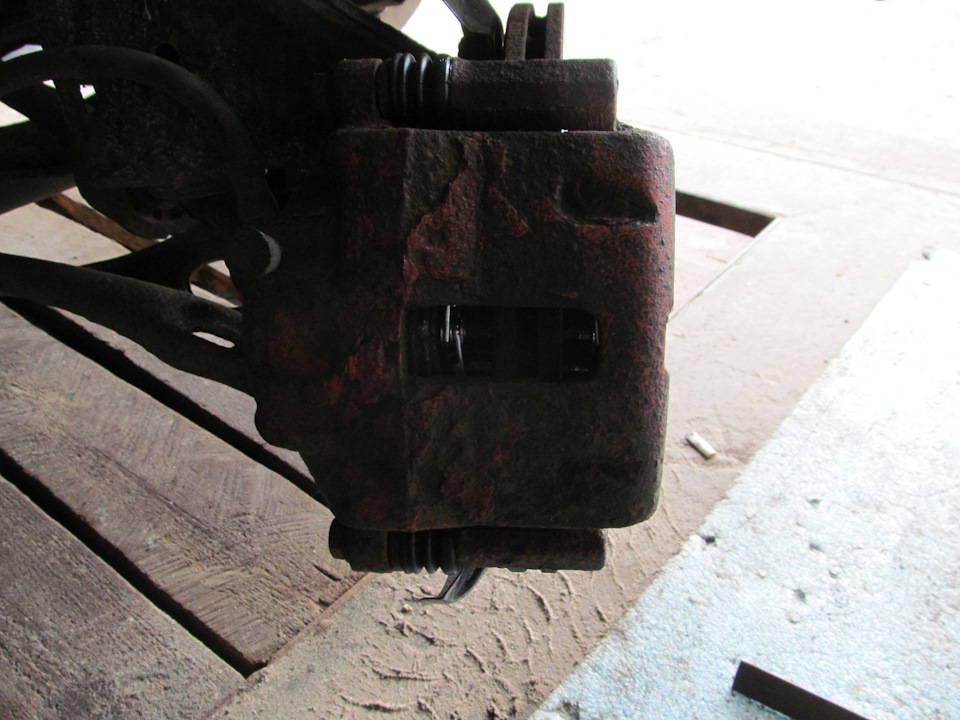

Те же самые действия мы проделываем и на левом суппорте.
Замена колодок, а также смазка и чистка направляющих обязательна для хорошей работы вашей тормозной системы.
