Обслуживание кондиционера. Пайка трубок.
Вместе с ноускатом мне достался также конденсатор кондиционера в отличном состоянии. Мой родной был несколько потрепан 20-летней эксплуатацией и моими героическими таранами. Но герметичности не потерял!
Нестыковка была только в одном — в моем родном порт на тонкую трубку располагался вперед по движению автомобиля, а на новом влево в сторону колеса. К тому же в результате жизненных перипетий тонкая трубка была деформирована практически на всем участке от моторного щита до конденсатора. Следовательно, пришлось решать проблему соединения магистрали. Сварка аргоном — это бесспорно дорого. Мне предстояло соединить магистраль как минимум в трех местах.
Покопавшись в интернете, я узнал про припой с флюсом для алюминия и его сплавов Castoline 192FBK. Вот ссылка на него на сайте производителя www.castolin.com/ru-RU/product/192-fbk
Паять им довольно таки просто. Зачищаем поверхности напильником или наждачкой. Фиксируем, прогреваем горелкой. Периодически прикасаемся прутком припоя к разогретому месту спайки убрав пламя горелки в сторону. Нельзя вносить припой в пламя горелки! Припой должен плавиться от температуры спаиваемого металла. Как только припой начинает плавиться, водим прутком по шву, чтобы припой затек в спай. Потом прогреваем место спайки и даем охладиться. Температура плавления припоя 400-415 градусов. Температура плавления алюминия 660 градусов Цельсия. Также купил двухметровую 8-мм алюминиевую трубку в строительном магазине за 80 рублей.
Вот фото моих первых опытов — пробовал паять алюминиевую ленту, припаял кусочек трубки к ленте и трубку встык.
Первое время морочился вальцовкой, чтобы сделать соединение трубка-раструб. Потом просто паял встык — главное хорошо зафиксировать спаиваемые детали. Вот что вышло:

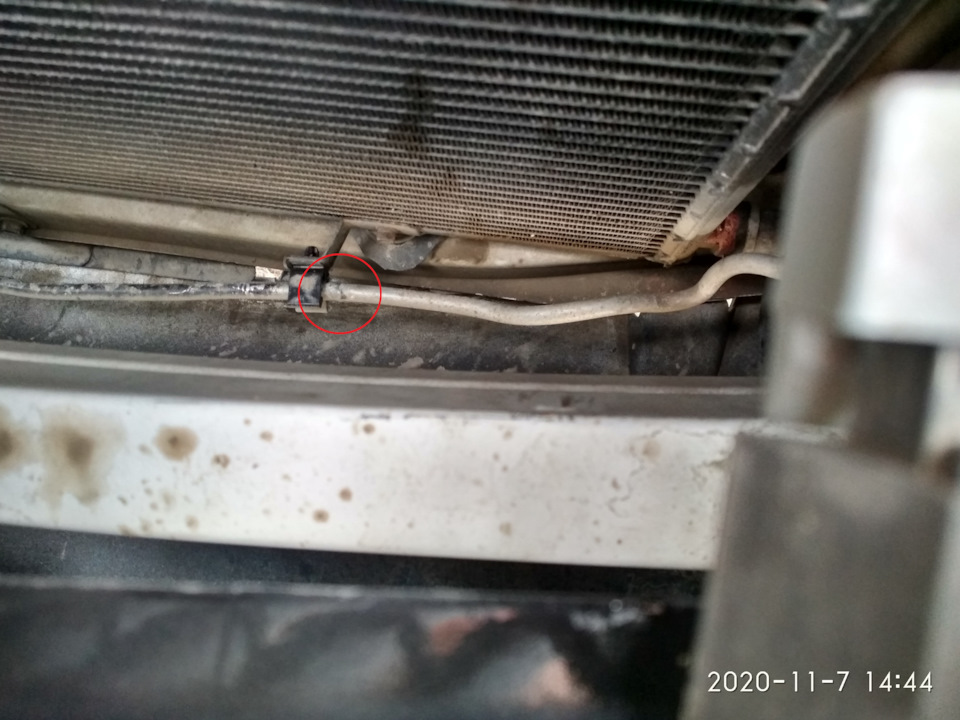

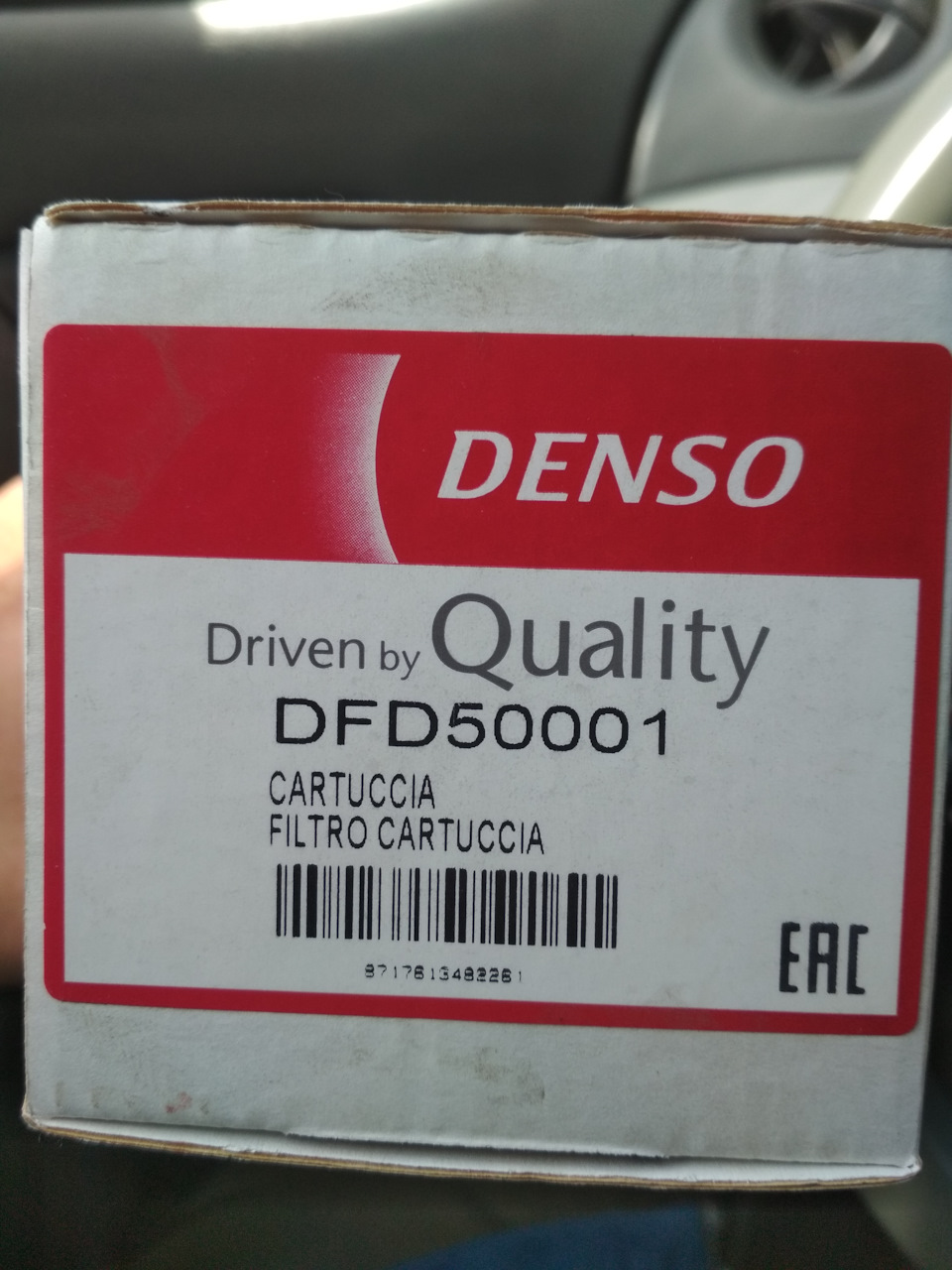

Попутно заменил фильтр и осушитель в конденсаторе. Покупал вот такой.
А это сравнение фильтра из старого конденсатора и нового фильтра
В новом конденсаторе фильтр был в таком состоянии
Раз пошла такая пьянка, то купил и контрактный компрессор на замену.
Все собрал, трубки поправил, гнул по месту. Резинки, какие-то поменял, какие-то оставил старые, которые были в хорошем состоянии. Съездил оттестировал, заправил фреон и масло. Также, на всякий случай добавили индикатор в систему. Уже месяц езжу, кондиционер работает, правда в режиме осушения ибо холодно.
Всем спасибо за внимание.
Как отремонтировать трубку кондиционера автомобиля своими руками
В качестве хладагента в автомобильной системе кондиционирования используется фреон, которые обладает высокой текучестью и способен проникать через малейшие повреждения. Потеря даже небольшой его доли от общего количества резко снижает эффективность охлаждения воздуха в салоне.
Если дефект заключается в появлении трещины или небольшого отверстия в магистральной трубке, то газ уходит полностью, причём вместе со смазывающим маслом.
Почему трубки кондиционера начинают выходить из строя
Современные трубки изготовлены из тонкостенного алюминия и запасом прочности не обладают.
Причин образования утечек может быть несколько:
Обычно повреждения плохо различаются визуально, искать их приходится по косвенным признакам или методами диагностики утечек.
Как определить повреждение трубок
Иногда при осмотре магистралей можно заметить следы потёков масла, которое входит в состав фреона при заправке. Но и оно имеет свойство испаряться со временем или маскироваться внешней грязью.
Для точного определения места повреждения подкапотное пространство отмывается, после чего система опрессовывается с применением специального красителя, который хорошо виден в свете ультрафиолетового фонаря.
Его же можно добавлять в состав хладагента для определения следов медленной утечки в процессе эксплуатации.
Способы ремонта
Лучшим и наиболее радикальным методом ремонта будет замена пострадавшей трубки на новую оригинальную деталь. Это не очень дёшево, но надёжно, такая запчасть имеет ресурс, сравнимый с конвейерной комплектацией, и с большой вероятностью хлопот не доставит до конца срока службы автомобиля.
При покупке детали нужно сразу по каталожным номерам подобрать уплотнительные кольца из металла с нанесённым слоем резины, они одноразовые.
Но не всегда удаётся быстро добыть нужную запчасть. Особенно на старые, редкие автомобили. Ждать окончания сроков доставки в сезон тоже мало кто пожелает. Поэтому могут быть применены разной степени надёжности ремонтные технологии.
Аргонно-дуговая сварка
Варить алюминий и его сплавы непросто, именно по причине быстрого образования на его поверхности той самой окисной плёнки. Металл мгновенно реагирует с кислородом, который всегда присутствует в окружающей атмосфере. Особенно при высокой температуре, которой требуют процессы пайки или сварки.
Сварка алюминия производится специализированными аппаратами в среде аргона. Доступ кислорода к шву при этом исключается непрерывным потоком инертного газа, а заполнение дефектов обеспечивается подачей присадочного материала, поставляемого в виде прутков различного химического состава.
Работа с аргоновыми аппаратами вряд ли возможна самостоятельно, оборудование стоит очень дорого, а сам процесс требует большого опыта и квалификации.
Гораздо проще снять повреждённую трубку и воспользоваться услугами профессионального сварщика. Если повреждение одиночное, а в целом трубка сохранилась хорошо, то отремонтированная таким способом деталь будет служить не хуже новой.
Ремонтные составы
Для быстрого ремонта можно использовать эпоксидные составы типа «холодная сварка» и армирующие бандажи. Надёжностью такой способ не отличается и долго не прослужит, это можно считать лишь временной мерой. Но иногда удаётся получить достаточно прочное и герметичное соединение.
В любом случае трубку придётся снимать и тщательно очищать от следов грязи, жира и окислов. Для придания прочности заплате используется армирование тканевыми материалами, например, на основе стекловолокна.
Образуется стеклопластиковый бандаж, герметичность которого определяется качеством очистки и адгезии компаунда к металлической поверхности. Для лучшего контакта отверстие или трещину разделывают механическим способом.
Готовые комплекты
Иногда целесообразней заменить металлическую трубку на резиновый шланг с наконечниками, или изготовить её самостоятельно. Существуют наборы комплектующих для подобных работ. В их состав входят трубки, фитинги, инструмент для обжима.
Если используются гибкие шланги, то материал должен быть специальным, это армированные резиновые шланги со стойкостью к фреону, маслу, высоким и низким температурам, а также способные выдержать с запасом имеющееся в магистрали давление.
Популярные составы для ремонта трубки кондиционера
Можно выделить несколько составов, в зависимости от технологии ремонта.
Ремонт пайкой
Используется газовая горелка на пропановом баллоне и припой для алюминия компании Castolin. Внутри присадочного прутка уже имеется флюс, поэтому работа сводится к подготовке поверхности, механической обработке и разогреву трубки горелкой.
По мере плавления припоя, материал затекает в дефекты поверхности, образуя прочную металлическую заплату, надёжно внедрённую в стенку трубки. Потребуется некоторый опыт пайки алюминия, но в целом это значительно проще, чем сварка, и не требует дорогого оборудования.
Poxipol
Популярный эпоксидный состав южноамериканского происхождения, работающий, в том числе, и по алюминию. Такой ремонт не может быть абсолютно надёжен, но при аккуратном применении известны случаи удачного ремонта трубок, которого хватало на сезон. Затраты небольшие, вполне можно попробовать.
Шланги GoodYear
Имеются наборы из фитингов, шлангов и расходников для самостоятельного изготовления гибкого заменителя алюминиевых трубок. Шланги фреоноустойчивые, армированные, держат нужное давление.
Потребуется специальный инструмент – кримпер, для обжима наконечников. Можно подобрать нужный типоразмер для разных исполнений штатных трубок, а также уплотнительные кольца из обрезиненного металла разного диаметра.
Инструкция по самостоятельному применению
Для быстрого ремонта допускается использование технологии наложения стеклопластикового бандажа на эпоксидном клее.
Можно использовать популярный Poxipol.
Работать надо в перчатках, эпоксидные компоненты ядовиты и вызывают стойкое раздражение кожи. Компаунд быстро затвердевает, особенно при высокой внешней температуре.
При возникновении неисправности в пути, необходимо немедленно отключить кондиционер, если раньше это не сделает автоматика по сигналу датчика давления. Иначе работа компрессора без смазки вызовет необратимые повреждения и узел придётся менять в сборе.
Трубки кондиционера, своими руками, часть заключительная (надеюсь)
В предыдущих записях, я упоминал, что делаю трубки кондиционера. Приличное количество времени я потратил на это этим летом. Как я уже писал, мне пришлось искать компрессор кондиционера под фреон R134a взамен моего на R12. Был найден и куплен на разборке такой экспонат:
Как известно, практически на всех джейзетах компрессоры кондея имеют одинаковое крепление чуть ли не на всех моделях. Вобщем был найден компрессор от 1jz-ge JZS151.
По крепежу встал как родной.
Основные отличия от модели к модели — проводка и выходы на шланги. Ну и шкив чуть меньше чем на моем, возможно придется другой ремень подбирать. С проводкой все решилось очень просто, со старого компрессора снял разъем без пинов, и вставил пины в него на новом, даже не пришлось ничего переобжимать, чуть ли не болт-он)
А вот с трубками пришлось повозиться. На старый компрессор у меня были куски шлангов, которые еще можно было использовать в дело, только обжать вторую сторону подходящим фитингом. Но увы, на новом компрессоре трубок не было, только обрезки фитингов. Ну да не беда 🙂
Вобщем, я еще раз убедился, что заводские трубки тоже собираются на спец припое для алюминия — кастолин.:)
Всего лишь пришлось прогреть огрызки горелкой и огрызки трубки легко отделяются от основого фитинга.
Дальше, надо только подобрать подходящий фитинг, от которого подойдет нужная трубка с «елочкой», на которую будет обжиматься шланг. К сожалению, фото в процессе я не сделал, но вот какие фитингу у меня получились:
Фитинги-доноры были куплены в компании по продаже комплектующих для ремонта кондиционеров. И, что интересно, они продали мне шланги и хомуты, чтобы шланги можно было обжимать самому! Вот так новость, подумал я, но таки купил) Компания надежная, я чинил у них свой кондей на 406 двигателе еще лет 8 назад, так что мне в их опыте сомневаться не приходится. И они уверили, что давно чинят шланги таким методом, и пока никто не жаловался. Вот такие шланги и хомуты для обжима:
Обжать можно спец клещами или же обычными торцевыми кусачками. Я их пока не обжал, все руки не доходят) Но там делов на пять минут)
Итого у меня получилась вот такая система трубок и шлангов:
Вот тут кстати видно и трубку на слив конденсата с печки, тоже припаял припоем кронштейн чтобы красиво было)
Пайка трубок для кондиционера: технология и материалы
Нередко встречаются случаи выхода из строя соединений трубок в сплит-системе. Усугубляет ситуацию отсутствие возможности воспользоваться услугами сварщиков или монтировщиков. Если время не терпит, единственный выход видится в осуществлении пайки труб кондиционера своими руками. Конечно, поставленную задачу простой не назовёшь, но владея элементарными навыками и техническими знаниями, с ней может справиться любой среднестатистический обыватель.
Соединение медных труб методом пайки требует наличия специальных инструментов и материалов
Преимущества и монтаж сплит-системы с медными трубами
Трубы из меди отлично подходят для создания систем кондиционирования воздуха. Из их достоинств можно выделить:
В процессе монтажа кондиционеров применяются медные бесшовные трубы. Обычно в комплект поставки сплит-системы входят внутренний и внешний блоки, а всё остальное приобретается отдельно. Трубки размещаются с целью транспортировки хладагента по системе именно между вышеуказанными блоками. Размеры медных изделий напрямую влияют на производительность кондиционера. Чем диаметр трубок больше, тем значение данной характеристики устройства выше.
Устанавливаются кондиционеры в современных зданиях следующим образом:
Медные трубы экологичны и не подвержены коррозии, поэтому считаются лучшим вариантом для систем кондиционирования воздуха
Низкотемпературная пайка. Особенности
При потере вальцовочным соединением герметичности для её восстановления многие профессионалы отдают предпочтение не сварке, а именно пайке медных трубок. В пользу такого выбора они приводят следующие аргументы:
Полученное соединение характеризуется:
Осуществляется низкотемпературная пайка обычно с помощью пропановой горелки. Труба нагревается до температуры 200-250˚С. Если используется мягкий припой, для равномерного нагрева пламя горелки необходимо постоянно перемещать.
Полезно знать! В качестве припоев такого типа могут применяться следующие вещества: L-SnCu3 (S-Sn97Cu3) и L-SnAg5 (S-Sn97Ag5). С помощью этих материалов отлично выполняется пайка медных труб для кондиционера, поскольку данные химические соединения обеспечивают стойкость к механическим нагрузкам и коррозии.
Методика выполнения этой операции имеет свои особенности. Так, если при касании прутком припой не плавится, нагрев следует продолжить, постоянно перемещая при этом пламя. Когда припой начнёт плавиться, пламя следует убрать и дождаться, пока припой не проникнет в монтажный зазор. Зазор заполняется полностью, поэтому не вводите дополнительные объёмы припоя, поскольку появившиеся излишки затекут внутрь трубы и сократят, таким образом, полезный просвет.
Для низкотемпературной пайки применяется мягкий припой, выпускаемый в катушках
Из других особенностей низкотемпературной пайки следует отметить следующее. В случае использования стандартных кусков мягкого припоя, необходимо контролировать, чтобы их размер был равен диаметру соединяемого изделия. Придание требуемым участкам припоя Г-образной конфигурации обеспечит удобство выполнения паек медных труб.
Одно из существенных преимуществ данного способа заключается в том, что прочность сырья – меди – сохраняется на высоком уровне. Самый главный недостаток – худшие механические характеристики соединения.
Особенности высокотемпературной пайки
Эта технология применяется, если во время эксплуатации трубопровод будет подвергаться высоким температурным нагрузкам. Выполняется высокотемпературная пайка исключительно газопламенным методом.
Когда применяется медно-фосфорный припой, обойтись можно и без флюса. Требуемая температура пламени горелки. Само пламя должно быть средним. Нагревать медные трубки следует равномерно. Такой подход обеспечит хорошее заполнение припоем монтажного зазора. При этом детали могут фиксироваться в любом положении. Для проверки степени готовности соединения можно использовать пруток твёрдого припоя: когда пайка медных трубок кондиционера завершится, при касании к созданному стыку он должен плавиться. Это явление будет свидетельствовать о том, приобретя жидкообразное состояние, данное вещество заполнило зазор полностью.
Чтобы успешно реализовать такой способ в домашних условиях, можно применить строительный фен. Более того, с помощью этого устройства профессионалы как раз и рекомендуют паять трубки систем кондиционирования из-за их небольших размеров. Работать с феном просто, алгоритм выполнения пайки аналогичен манипуляциям с горелкой.
Для качественной пайки важен достаточный прогрев заготовки, чтобы припой равномерно заполнил соединение
Преимущества высокотемпературной пайки следующие:
К недостаткам эксперты относят:
Материалы и оборудование
Для выполнения пайки медных трубок ничего необычного и дорогостоящего приобретать не придётся. Вам понадобятся следующие приспособления и материалы:
1. Фаскосниматель. С помощью этого важного приспособления удаляются заусенцы с внутренних и внешних краев обрезанных под требуемые размеры труб.
Важно! Если заусенцы останутся, процедура соединения трубы и фитинга значительно осложнится.
Современная промышленность выпускает фаскосниматели двух типов: в виде карандаша и в круглом корпусе. Более дорогим является инструмент второго типа. Но его применение повышает удобство в работе. Следует также знать, что круглый фаскосниматель рассчитан на работу с трубами диаметром не более 36 миллиметров.
2. Паяльник. Обычно в качестве такового используется специальная работающая на пропане компактная горелка. В комплект её поставки входит простой сварочный прибор, оснащённый устройством переключения.
3. Труборез. Без использования такого приспособления «нежно» нарезать трубки из меди не удастся. Обусловлено это повышенной мягкостью медных изделий, из-за чего любой «неправильный» нажим способен вызвать их деформацию. Стоимость трубореза зависит от диаметра предполагаемой к обработке трубной продукции данного типа. Ещё одним влияющим на цену существенным фактором является наличие дополнительных опций, предоставляющих возможность применять такой инструмент для медных труб в труднодоступных местах.
Медные трубы нужно резать только специальным инструментом, чтобы не деформировать срез
4. Стальной ёршик и специальная щётка. С помощью этих аксессуаров осуществляется качественная очистка поверхностей и полостей подвергаемых пайке труб от образующихся во время этой операции окислов и загрязнений.
5. Паста для пайки и флюс. Эти жидкие или твёрдые составы не позволяют пузырькам воздуха проникнуть в стыковочный шов. Кроме того, благодаря ним степень адгезии припоя к поверхности элемента трубопровода значительно увеличивается.
6. Припой. При низкотемпературной пайке в качестве такового используется обычная оловянная проволока. Если же предполагается проведение высокотемпературной пайки, то в этом случае применятся медная проволока, в состав которой входит порядка 6% фосфора. Наличие данного компонента обеспечивает температуру плавления припоя при +700˚С. Это усреднённый показатель.
Кроме того, в комплекте для пайки медных труб должен присутствовать набор приспособлений общестроительной группы. В их числе такие инструменты, как:
Как паяются трубки из меди
Выше были рассмотрены лишь некоторые особенности процедуры пайки. Сам же процесс предусматривает выполнение определенных действий.
Эти действия производятся в строгой последовательности, подготовительные манипуляции обязательны:
Совет! Вести припой при разогреве по всему диаметру не нужно, проводить его необходимо лишь по краю соединения, поскольку он сам проникнет в зазор.
По завершении пайки в обязательном порядке выполняется промывка системы. Необходимость в этом мероприятии вызвана тем, что флюсовые остаточные загрязнения могут спровоцировать прохождение процесса коррозии металла, что приведёт, в свою очередь, к выходу кондиционера из строя.
Не стоит забывать ещё об одном нюансе. Для предотвращения потерь тепла во время работы кондиционера медные трубки необходимо изолировать. Наиболее эффективно работает каучуковая изоляция. Её низкая теплопроводность способствует надёжной эксплуатации агрегата. Помимо этого, снижается нагрузка на компрессор.
Ремонт трубки заднего контура кондиционера
Всем – добра!
Итак, после того как в августе прошлого года у меня прогнила тонкая трубка заднего контура кондея и моя попытка самостоятельно заглушить этот контур не удалась, я целый год проездил без кондиционера вообще. Предложения в интернете отремонтировать кондей за дикие 21-24 тыр не рассматривал, а искал вариант побюджетней. Постепенно выстроилась идея взять 2 откусанные концевые (с фитингами) трубки и обжать на них шланг высокого давления (типа Гудиер) для автокондиционеров. На том и порешил.
Хорошо замачиваем болт на 10мм WD-шкой, даём отстояться и аккуратно откручиваем его.
Бывает, что головка болта отламывается, тогда Вам не сюда – наверное, надо лезть уже в сам испаритель или искать другие варианты ремонта.
И аккуратно, руками – не пассатижами, вытаскиваем эту тонкую трубку.
Чтобы в испаритель не попали грязь, пыль и мусор, отверстие пока прикрываем кусочком картона или пластика и крепим фланец обратно.
Вторую трубку можно взять от соединения в районе арки правого переднего крыла. Но там фитинги у меня были разбитые после попытки заглушить трубку, и я решил взять вторую трубку из соединения под капотом, возле бачка с тормозной жидкостью.
Покупаем шланг высокого давления: прикинул необходимую длину от переда до зада – получилось примерно 5 метров, заказал, курьер привёз – всё обошлось в 2250 руб. Покупал шланг «Гудиер», но торгаши мне сказали, что щас он называется «Galaxy», ну и фиг с ним… Написано, что тоже Made in USA.
В Инете нашёл ближайший сервис, где ремонтируют автокондиционеры, созвонился, приехал к ним – обжали. Отдал 1 тыр.
Читал, что на концы сначала надо наварить «ёлочки», и только потóм обжимать – это будет, соответственно, дороже. Но также читал, что и так держится хорошо и не «травит» фреон. Пошёл по пути попроще. Наверное, можно было бы сделать на трубках насечки под «ёлочку», но уже поздно…
Заправляем — заправка подвернулась халявная :=))
Завожу Лекса, включаю оба контура кондея на минимальную температуру, вентилятор – в максимальное положение, и делаем полную заправку, периодически проверяя давление в системе и температуру воздуха из дефлекторов.
Всё – теперь мы с кондеем! И не беда, что лето заканчивается, тёплые деньки ещё будут!
Написáл пост быстро, фактически делал намного дольше, когда было время.
Итого стоимость ремонта трубки кондея обошлась в 3250 руб. Согласитесь – это совсем другая и более разумная и приятная цифра…
Позже надо будет ещё продезинфицировать оба контура.
