45 — Чистка и смазка стартера
Зимой при запуске стартер иногда издавал неприятный звук — писк/скрежет. Но пару недель назад проблема стала появляться и летом на холодную. В целом ездить так можно, но не солидно. По всей видимости причина в том, что в стартере состарилась и засохла смазка, а также образовалось много пыли от щёток, возможно от диска сцепления тоже немного попадает — из-за этого муфта плохо ходит по шлицам => медленно отъезжает назад после запуска двигателя => шестерня слишком сильно раскручивается маховиком заведённого двигателя => раздаётся неприятный звук.
Достаточно разобрать стартер, почистить и смазать. Но на так просто звучащую процедуру суммарно ушло полдня.
0. Если нет опыта, то почитать в интернете отчёты о снятии и разборке стартера, посмотреть фотки. Удобно. Я пользовался следующими материалами:
www.drive2.ru/l/148427/
www.drive2.ru/l/8423530/
www.drive2.ru/l/7323094/
www.drive2.ru/l/5966107/
www.drive2.ru/l/5842653/
www.drive2.ru/l/5053035/
www.drive2.ru/l/4449761/
www.drive2.ru/l/5500724/
Nissan Primera P12 Electronic Service Manual
Книга Nissan Primera издательства Третий Рим
1. Найти стартер. На QG16DE он находится на блоке двигателя, под впускным коллектором. Где-то встречал информацию что он на колоколе КПП — это всё лажа, КПП он касается совсем немного.
2. Снять стартер. Снимать топливную рампу и впускной коллектор нет особого желания, ровно как и покупать новую прокладку (подлежит обязательной замене после каждой разборки), потому снимаем мешающие пластиковые части впускного тракта и декоративную крышку двигателя. Отсоединяем клеммы аккумулятора. Снимаем нештатную защиту двигателя (если есть), откручиваем нижние болты правой штатной защиты двигателя (клипсы сбоку снимать не обязательно). С ямы откручиваем нижний болт планки, которая крепится к блоку под впускным коллектором, по диагонали идёт (задний кронштейн впускного трубопровода). Затем из-под капота верхний её болт. Откручиваем стартер (два болта, клеммы), снимаем фишку. Когда отсоединили стартер от блока, становится удобнее отщелкнуть защёлку-фиксатор провода. Вытаскиваем стартер через верх. Всего ставилось 8 видов стартеров (3 на QR20, 3 на QG, 1 на YD, 1 на F9Q), выяснилось что у меня Hitachi S114-800B.
3. Разобрать стартер. Просто берём и постепенно всё раскручиваем/разъединяем, запоминая как оно было.

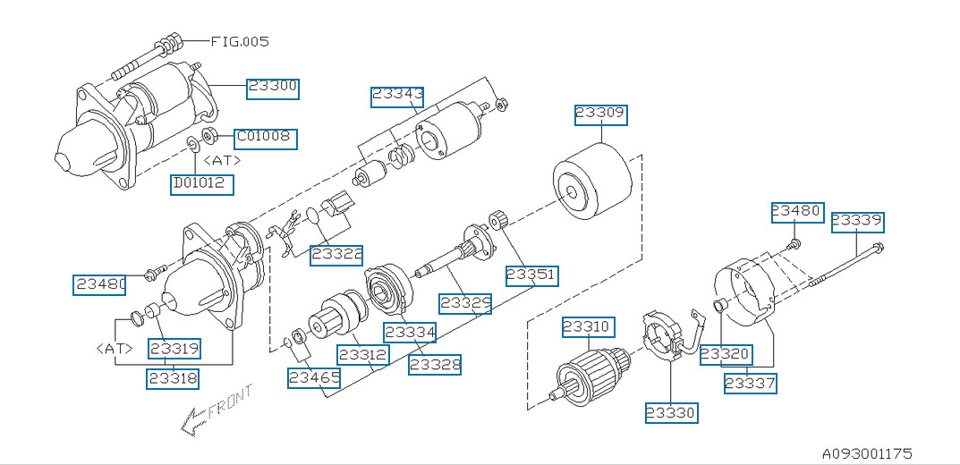

Также примерное внутреннее строение стартера неплохо показано на следующих картинках:
4. Почистить стартер. Растворители не рекомендуют использовать, лучше щётки (металлической снаружи, пластиковой более мягкой внутри), тряпочка, максимум обезжириватель.
5. Замерить длину щёток коллектора и диаметр коллектора, сверить с мануалом. При большом износе заменить. У меня всё в порядке, ещё лет на 5 думаю хватит: 13,6 мм при минимально допустимой длине 10,5, 28,8 мм при минимально допустимом диаметре 28,0. Таблица из мануала прикреплена к записи.
Можно провести ещё несколько тестов и проверок, но стратер крутил нормально и я не увидел в этом смысла.
При значительном загрязнении коллектора стоит почистить его мелкой наждачкой или стиральной резинкой.
Таблица с параметрами стартеров:
5. Нанести смазку и собрать стартер. Я наносил смазку туда, где видел её следы при разборке:
— крайние торцы валов (где упираются в противоположные части корпуса; по научному — втулка задняя и втулка передняя),
— спиралевидные шлицы бендикса (=муфта свободного хода),
— шестерни планетарного редуктора,
— пластиковый рычаг.
Для смазки использовал наиболее доступный и понятный вариант из одобренных на oil-club.ru:
RAVENOL ARCTIC GREEN GREASE AGG2 4014835756847 (483 р.), подходящая для широкого диапазона температур (-60…+160°).
6. Поставить стартер на место. Поставить остальные детали на место.
Стартер. Полная разборка, дефектовка, чистка, смазка| UPD ребилд бендикса
Доброго уважаемые.
В последнее время стартер при заводке стал визжать при этом звук как будто проскальзывает. Отпустишь, снова крутанешь — о, нормально, иногда с первого раза цепляет нормально.
Не сторонник доводить до крайности и ждать пока совсем откажет. Стал разбирать, дефектовать, смазывать.

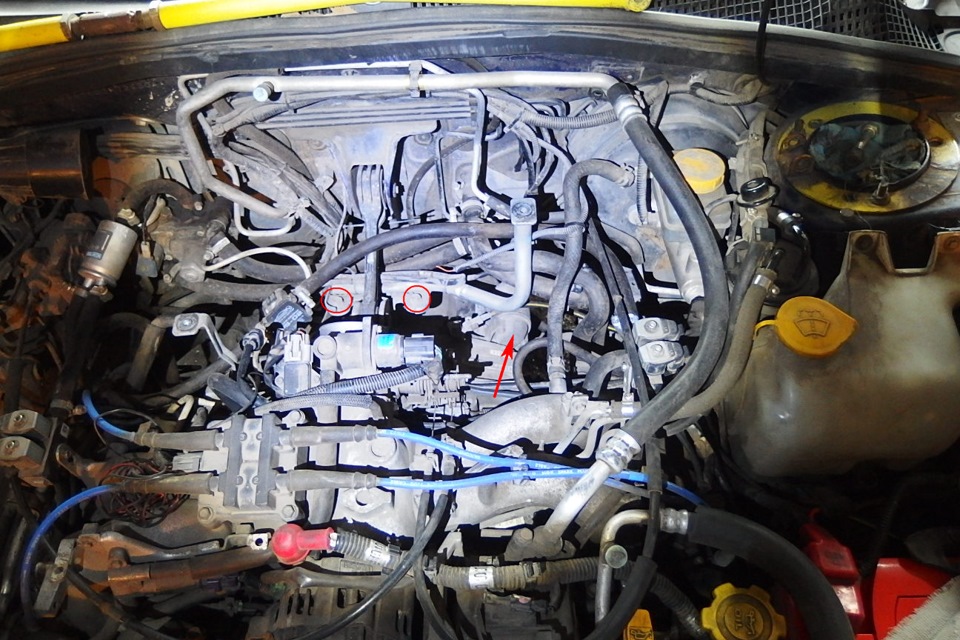

Вот он на фото показан стрелкой, крепится к корпусу коробки с обратной стороны движка.

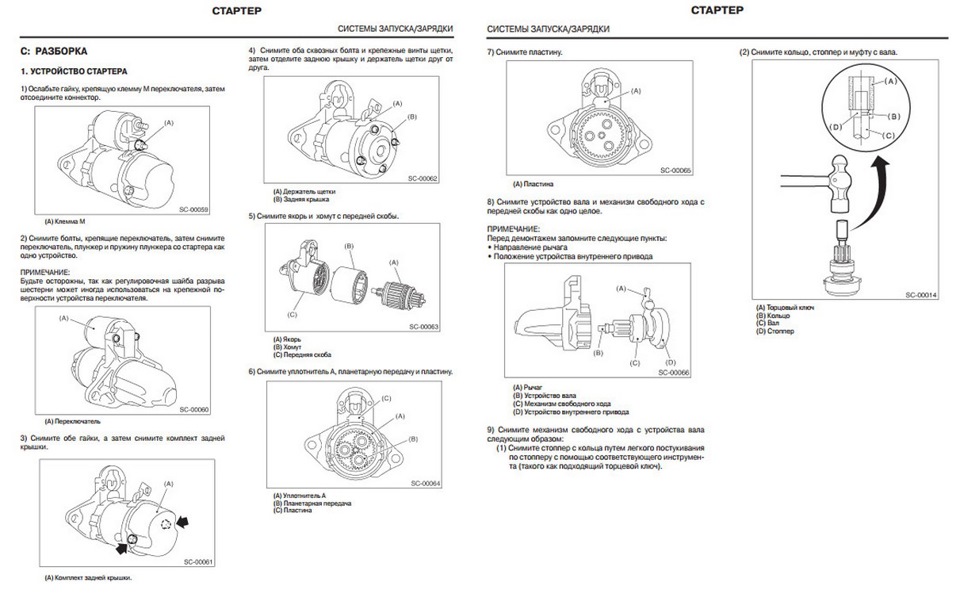

В мануале процесс демонтажа описан так.
Снял воздушник, что на дросельной и открутил правую штангу крепления.
Стартер крепится на длинном болте #14 и снизу гайке #14. К нему подходит проводок массы на клемме и питающий провод от АКБ под резинкой, гайка #12.

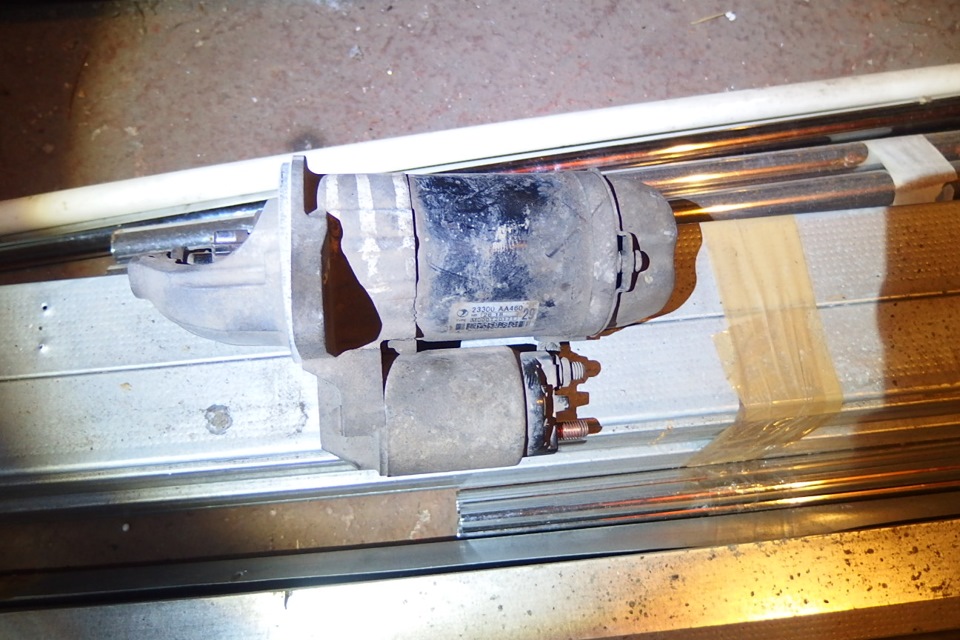

Снял. Стартер как и Генератор тоже Mitsubishi.
Снял втягивающее реле или по мануалу переключатель. По сути это электромагнит. В полости под пружиной ходит цилиндр. На конце пипка тянет за вилку привода бендикса.
Снял мотор вращения, конец якоря входит в планетарную передачу.
На планетарной передаче с обратно стороны на штоке по винтовым направляющим ходит бендикс и видно видно вилку включения за которую тянет втягивающее реле.

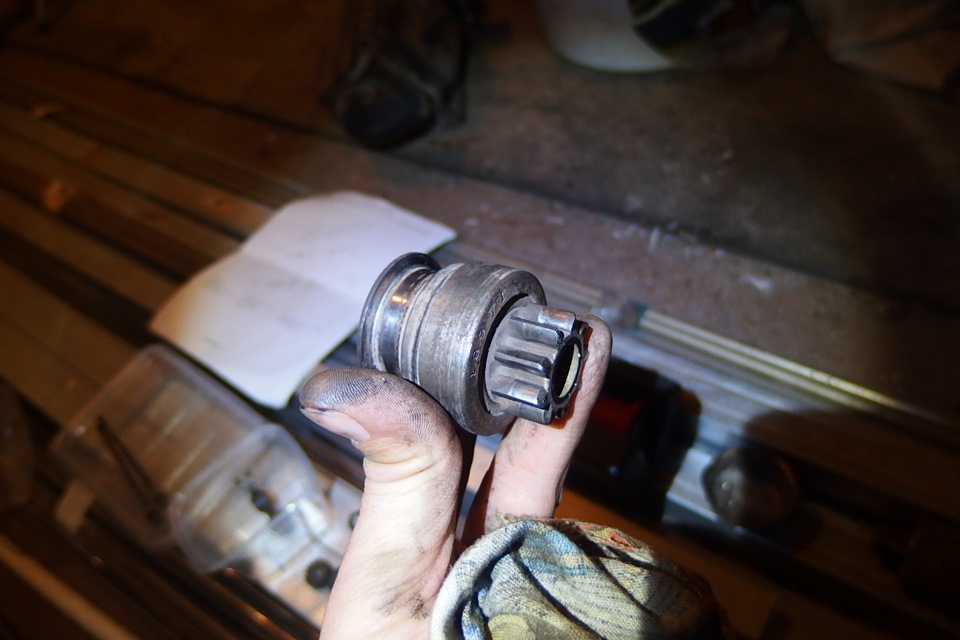

Сам, так называемый, бендикс. Он не разборный. В одну сторону вращается (когда выходит из зацепления венца маховика после запуска) в другую фиксируется (когда проворачивает маховик при запуске).
Думаю в нем моя проблема, он помирает и начинает проскальзывать при запуске, поэтому такой визжащий звук.
На задней части под крышкой крепится щеточный узел. Состояние щеток нормальное. до циферок можно еще щеркать.
Вынул якорь, а внутри ужос все в грязи. Чистка.
Не секрет, что стартер чаще всего выходит из строя в зимнее время, поскольку при низких температурах нагрузка на него значительно возрастает по следующим основным причинам:
* происходит падение пускового тока аккумулятора;
* загустевает масло в двигателе и смазка в редукторном механизме стартера (если он оснащен таковым);
* увеличивается время запуска холодного двигателя;
* образуется конденсат во втягивающем реле и корпусе стартера.
О том, сколько хлопот может причинить «капризничающий» стартер, в полной мере способны судить разве что видавшие виды водители-ветераны, которым не раз доводилось запускать двигатель при помощи «кривого стартера», как иронично именуют в народе изогнутую заводную ручку. Да и то лишь в тех случаях, когда речь идёт об автомобилях старых образцов. В моделях же относительно новых ручной запуск двигателя и вовсе не предусмотрен.
Так что, если стартер вышел из строя во время поездки, что обычно и случается, у водителя остаётся одна возможность: буксир или эвакуатор до гаража или ближайшей СТО.
Однако ремонт стартера в специализированной мастерской, даже когда не требуется использовать для диагностики неисправностей сложное лабораторное оборудование – удовольствие не из дешёвых.
Поэтому большинство водителей, включая даже и новичков, которые имеют некоторые слесарные навыки, вполне способно осуществить ремонт данного узла самостоятельно, в условиях собственного гаража. Конечно, это потребует времени, а чаще всего – и долготерпения. Однако и позитивные результаты в виде экономии денег, а главное – чувства гордости за свои способности – не заставят себя ждать.
Частые неисправности стартера
Наиболее частыми неисправностями стартера являются перекос ротора-якоря (стартер при запуске как бы «подклинивает», якорь проворачивается медленно и тяжело, с большой нагрузкой).
Или, наоборот, слишком быстрое, «бешеное» вращение якоря после срабатывания тягового реле, причём коленвал двигателя при этом не проворачивается. В первом случае налицо симптомы износа и выхода из строя бронзографитовых втулок, используемых в стартерах в качестве подшипников скольжения, и, как следствие, перекос вала ротора при запуске.
Во втором – можно не сомневаться, что «приказал долго жить» бендикс – привод стартера с ведущей шестерней, входящей в зацепление с зубчатым венцом маховика двигателя. Для замены как втулок скольжения, так и бендикса не обойтись без снятия и разборки стартера.
А так как процесс этот довольно трудоёмок, то в профилактических целях рекомендуется заодно произвести визуальную ревизию, мелкий ремонт, а при необходимости и замену всех изношенных деталей.
Разборка и чистка стартера после снятия
Снятый с автомобиля стартер, прежде всего, следует очистить от наружных загрязнений металлической щёткой и смоченной в бензине либо растворителе тряпкой, а при наличии компрессора – продуть струёй воздуха.
Следующая операция – отсоединение и разборка тягового (втягивающего) реле. Это надо сделать обязательно, поскольку контакты имеют тенденцию пригорать, а слой нагара служит естественной изоляцией и затрудняет запуск.
Медные контакты контактной группы, как неподвижные, так и подвижную контактную пластину («пятак») необходимо до блеска зачистить и отшлифовать мелкозернистой наждачной шкуркой, или воспользуйтесь средством для электропроводки, это будет надеднее и практичнее.
В случае сильного пригорания и выемок в металлической поверхности неподвижные контакты разворачивают на 180 градусов, а «пятак» – на обратную сторону.
После отсоединения передней крышки стартера необходимо извлечь ротор и снять рычаг, осуществляющий поступательное движение привода стартера, а также и сам привод (бендикс).
Очень важно при этом заметить, какое положение занимает рычаг в собранном виде, чтобы при сборке установить его правильно.
После демонтажа якоря от корпуса статора отсоединяют заднюю крышку стартера и проверяют состояние графитовых контактов-«щёток» в щёткодержателе. При необходимости изношенные «щетки» следует заменить новыми.
Важной и ответственной операцией является замена изношенных втулок скольжения, которые изготавливаются из бронзы с включениями графита и
запрессовываются в переднюю, заднюю, а иногда и в промежуточную среднюю крышку.
При покупке втулок на авторынке неопытные автомеханики нередко становятся жертвами кустарей, которые используют для изготовления втулок вместо графитовой бронзы латунь.
Такие втулки очень быстро изнашиваются и служат недолго. Заводские бронзографитовые втулки легко отличить по характерному «грязноватому» тёмному оттенку.
К тому же, если мазнуть такой втулкой по тыльной стороне ладони или листку бумаги, она оставит за собой «карандашный» след. Надеть заводскую втулку на вал якоря непросто: это становится возможным лишь тогда, когда после запрессовки в крышку отверстие втулки расширяют до необходимых размеров при помощи специальной развёртки.
В случае, если привод стартера (бендикс) в общем исправен и заменять его нет необходимости, зубья приводной шестерни необходимо зачистить, а затем тщательно отшлифовать.
В заключение остаётся напомнить, что при разборке стартера, дабы не ошибиться при сборке, надо следовать общему «золотому правилу механики», а именно: все демонтируемые детали, в том числе винты, гайки, шайбы, стопорные кольца и прочую «мелочевку» раскладывать по порядку, в строгой последовательности.
Рубрика «сделай сам». Чистим стартер.
Однажды в студеную зимнюю пору,
Я из дому вышел. Был сильный мороз.
Решил в гараже завести я аккорда,
Но он не завелся, а х*й мне на нос…
Ну точнее не совсем так. Завелся с 7 раза еле как. Прям еле-еле прокручивался двигатель.
Решил я начать с аккумулятора.
Снял его, отнес домой, отогрел, сутки заряжал малым током, принес обратно в гараж, поставил и завелся еле как не с 7 раза, а с 5. Ну что ж такое…
Но я же образованный и начитанный… «Наверняка дело в стартере«, — подумал я.
Стартер я подозревал давно, но в булочной они закончились, а искать их в других магазинах мне лень.
В общем, снял я стартер, забрал опять аккумулятор и побрел домой печально хлюпая носом.
Вооружившись отчетом Рустама ( ovod19 ) и мануалом начал разбирать стартер.
К слову, его устройство крайне простое, зря боялся.
Распотрошил его на куски.
Грязь, конечно, была, но не сказать чтобы много. Все прочистил, протер.
Медные контакты якоря зачистил наждачкой до блеска (тут главное не сточить его к чертям собачьим).
Прочистил зазоры между контактами.
Механику разбирать не стал, все крутится и вращается очень легко и непринужденно, смазка нормальная.
Думал что пришла хана щеткам, уже собирался снимать эти и ехать покупать новые, но достав щетки из щеткодержателя промерил их и с удивлением обнаружил что они стерты только наполовину.
Ну чтож. собираем все обратно.
На следующий день пошел в гараж ставить все это дело обратно.
Прикрутил стартер, накинул провода, поставил аккумулятор и скрестив пальцы пошел заводить машину.
И, как и надеялся, легко завелся.
Стартер крутит двигатель вполне себе нормально. Выходит что грязный стартер ощутимо влияет на зимний запуск.
Теперь можно не переживать.
Смазка для стартера автомобиля
Смазка для стартера необходима для того, чтобы снижать внутренние механические потери, которые присутствуют при его работе. При отсутствии смазки на вале или редукторе, стартер будет работать в тяжелых условиях, что приведет к его значительному износу и даже преждевременному выходу из строя. Поэтому важен не только сам факт смазывания, но и то, какая смазка используется в стартере автомобиля. Разберем этот вопрос детальнее.
Какие части стартера нужно смазывать
Перед тем, как перейти непосредственно к выбору смазки, необходимо определиться, какие именно внутренние части стартера подлежат смазыванию. Перечислим их:
Что касается стартерного вала, то нужно смазывать его заднюю часть, чтобы облегчить ход продольной муфты. В противном случае возникает риск клина муфты с шестерней, что грозит поломкой их зубьев.
Также некоторые специалисты рекомендуют смазывать втягивающее реле и втулки стартера. На этот счет существует много различных мнений. Однако мы придерживаемся взгляда, что необходимо смазывать лишь вал, редуктор, а реже и обгонную муфту. О причинах вы можете почитать далее.
Редуктор есть не во всех стартерах, это зависит от конструкции и модели автомобиля. Его назначение состоит в снижении механических усилий на стартере, из-за чего снижается потребляемый ток. Если редуктор не будет достаточно смазан, то это приведет к чрезмерной нагрузке на сопутствующие механизмы и износу аккумуляторной батареи. Теперь перейдем непосредственно к вопросу о выборе смазки для стартера автомобиля.
Смазка для стартера должна обладать следующими свойствами:
Какую смазку использовать для стартера
Прежде чем перейти к конкретным маркам, необходимо определиться с тем, какой кинематической вязкостью обладает та или иная смазка, чтобы она подходила для смазывания стартера и его составляющих. В соответствии с действующими стандартами, кинематическая вязкость базового масла, которое используется для производства смазки для стартера, должна быть ниже 100 сСт (cSt, сантистокс, 1 сТс = 1 мм²/с). Такие составы предназначены для эксплуатации в условиях очень низких температур, высокой скорости взаимодействия трущихся металлических или иных пар и низкой механической нагрузки.
Универсального ответа на вопрос, какой смазкой смазывать стартер, нет и быть не может. Однако существует несколько распространенных вариантов, которыми пользуются автомобилисты на сегодняшний день. В первую очередь это зависит от температуры воздуха, при которой планируется эксплуатировать машину. В частности, до какого минимального значения опускается зимой температура в вашем регионе.
Среди других, более дешевых, используемых средств популярны следующие:
При выборе той или иной смазки необходимо знать ее характеристики, в первую очередь рабочий температурный диапазон. Ведь состав должен обеспечивать нормальную работу механизма как в сильный мороз, так и в жару. Далее разберем более детально характеристики перечисленных составов.
«Литол 24»
Графитовая смазка
Castrol LMX LI-KOMPLEXFETT 2
«Циатим-201»
Смазка ШРУС
Как смазывать стартер
Рассмотрим этот процесс на примере смазки стартера ВАЗ классики. Для этого нужно в первую очередь снять агрегат с машины. Для этого используется ключ на 13. Для выполнения смазывания необходимо разобрать стартер, однако не полностью, как это делается при ремонте или профилактических работах. То есть, необходимо обеспечить доступ к валу стартера (у других машин также необходимо добраться и до редуктора). Работы проходят в такой последовательности:
Проверка и смазка стартера на ВАЗ 2114
Лучшая смазка для стартера
Попытаемся систематизировать информацию, и привести для вас таблицу, где представлена информация о том, какую смазку для планетарного редуктора стартера, а также его вала лучше использовать. Мы не пытаемся навязать свое видение, а лишь представляем сведения, которые нам удалось найти.
Наверняка на основе приведенной информации вам будет проще определиться с выбором. Ведь мнений по поводу использования тех или иных смазок на многочисленных форумах уйма. Также существуют расхожие мнения по поводу общей целесообразности смазывания отдельных узлов стартера. Далее вкратце об этом.
Так нужно ли смазывать стартер
На многочисленных форумах в интернете бытуют различные мнения на предмет того, нужно ли смазывать отдельные части стартера. Сразу стоит сказать, что обильно можно смазывать планетарный редуктор. Этим вы лишь поспособствуете его нормальной работе. Для этой цели лучше использовать: из дорогих смазок LIQUI MOLY Thermoflex или RAVENOL Arctic Green Grease AGG2, из дешевых — “Литол 24”, графитовую смазку, смазки для ШРУСа. Также выбор должен основываться не только на цене, но и на температурном режиме эксплуатации.
Что касается вала редуктора, то для этого лучше использовать перечисленные выше Molykote 3400A Leedfree, Molykote BR 2 Plus, графитовую смазку, Castrol LMX, “Циатим 201”. Выбор опять же зависит от цены и температурных режимов.
Смазка втягивающего реле стартера
Существует мнение, что необходимо смазывать медно-графитовые втулки на оси якоря. На самом деле это не так! Их нормальному скольжению способствует графит, который нанесен порошковым методом на их рабочую поверхность. Как известно, графит отлично способствует скольжению. При этом на нем не скапливается грязь.
Что касается вопроса о том, чем смазать втягивающее реле стартера и его якоря, то существует рекомендация не смазывать его вовсе. Дело в том, что смазка в этом месте собирает на себе различную грязь, образуя плотный грязевой слой, что несомненно вредит нормальному ходу бендикса. А если эта самая смазка загустевает на морозе, то это тем более будет вредно для упомянутых элементов стартера и грозит аварийными режимами работы вплоть до полного выхода его из строя.
Что в итоге
Таким образом, подбор смазки для стартера во многом зависит от условий эксплуатации машины. В частности, от того, при каких морозах она ездит. Главное, чтобы смазка была всегда в нормальной консистенции. Также не забывайте через каждые 40. 50 тысяч километров пробега или каждые 2 года делать профилактический осмотр стартера и смазывать его вал и планетарный редуктор. А вот смазывать вал в месте хода бендикса или втягивающее реле не только не имеет смысла но и вредно. Медные втулки также входят в список не смазываемых деталей, а лишь подлежат контролю износа.
