Лучший китайский флюс 2021 года — NC-559-ASM (RM-6)
Уже понимаю, что тема флюсов могла начать раздражать, но что делать.

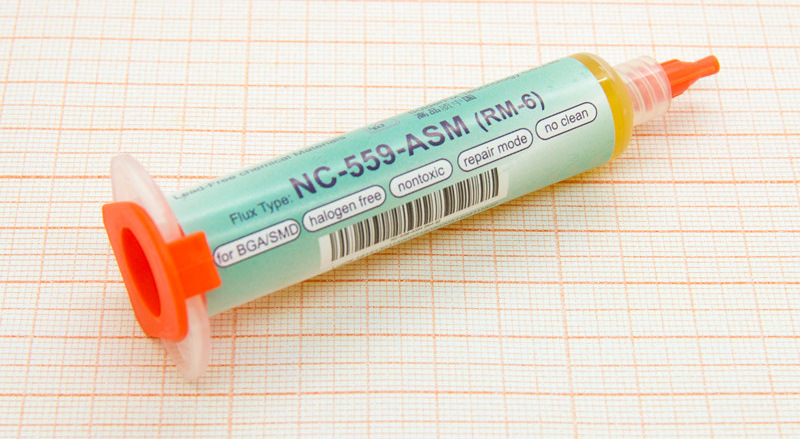

Приехал ко мне долгожданный флюс NC-559-ASM (RM-6) и хочу сказать, это пока самый лучший универсальный флюс из Китая, который мне попадался.
Пока я смотрел видосики, ждал доставку и тестировал все остальное, грамотные люди уже успели этот флюс проверить и выдать свое веское заключение.
Вкратце, данный флюс и лудит и паяет и не имеет проводимости после пайки, так что его можно использовать в труднодоступных для последующего отмывания, местах.
То, что флюс отличается от других 559 из китая, сомнений нет. Цвет более темный, запах другой, какой-то хвойной свежести, типа как у FluxPlus и есть определенные подозрения, что данная партия представляет собой действительно приличный флюс (лучше 559 от Eakins), который является либо очень качественной подделкой какого-то брендового флюса (например fluxplus 6-411-a), либо удачной собственной разработкой, которую не пускают в свободную продажу, потому что это просто убьет всех остальных конкурентов в течение короткого времени.
Конечно, никто не застрахован от того, что во флюсе могут оказаться какие-то вредные здоровью компоненты, например, ограничивающие рождаемость среди паяльщиков путем установки «паяльника» в положение «половина шестого» или что-то такое, что не успели проверить наши видеоблогеры, но про это мы узнаем из следующих серий.
В любом случае, у нас остается российский производитель RusFlux и его понятные по составу, безотмывочные флюсы, которые тоже неплохо паяют и имеют низкую электропроводность, подтвержденную теми же блогерами в своих тестах. И подобных видео настолько много, что я не вижу особого смысла «открывать америку» и тестировать их в срочном порядке. Хотя, идея эта меня не покидает и дождусь пока все посылки приедут и попробую.
Флюс для пайки smd
Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки
Справочная информация
Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:
Неисправности
О прошивках
Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.
На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.
Схемы аппаратуры
Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:
Справочники
На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).
Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.
При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:
Краткие сокращения
При подаче информации, на форуме принято использование сокращений и аббревиатур, например:
Частые вопросы
После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.
Ответ в тему Флюс для пайки smd как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.
Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.
Полезные ссылки
Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.
Удаление флюса после пайки с помощью FLUX-OFF
Приветствую, читатель! Давненько я делал обзор флюсов, применяемых при ремонте электронных плат. Сегодня расскажу о том, чем удобно смывать остатки флюса. Можно пользоваться спиртом или растворителем из банки. А для профи в белых перчатках придумали спреи-очистители. Вот про такой спрей SOLINS FLUX-OFF и пойдет сегодня речь.
Назначение очистителя
При ремонте мобильной электроники появляется необходимость в средствах очистки печатных плат, электронных компонентов и различных частей от загрязнений и коррозии.
Будь то попадание влаги, остаточные средства после паяния (флюс, канифоль), нагар, копоть, сильный клеящий состав или скотч. На все эти случаи имеется свой собственный химический инструмент, эффективнее привычных спирта и бензина, применявшихся ранее и применяющихся до сих пор.
Бывшая некогда эталоном, паяльная канифоль так же ушла в прошлое, уступив жидкому или гель-флюсу в удобстве нанесения и эффективности, повысив качество и технологичность процесса пайки.
Наибольшее распространение на рынке химии для паяния получили флюсы средней активности (RMA), требующие отмывки после паяльных работ. Поэтому начали производить средства, удаляющие отработанный флюс.
SOLINS FLUX-OFF, как гласит описание, это сбалансированная смесь растворителей, быстро и надежно удаляющая флюс и прочие загрязнения после пайки. ФЛЮКС-ОФФ удаляет масла, смазки, битумы, воски и другие нефтяные загрязнения. После испарения средство не оставляет следов на обрабатываемых поверхностях.
Средство с успехом применяется при производстве и ремонте радиоэлектронной аппаратуры. Подготавливает поверхность к нанесению защитных лаков и улучшает их адгезию.
Представляет собой баллон с жидкостью под давлением объемом 400 мл., снабженный колпачком-распылителем и идущей в комплекте распылительной трубкой. Она позволяет наносить жидкость в труднодоступных местах.
Меры предосторожности
Этот очиститель имеет довольно сильный запах, напоминающий лак и испаряется быстро.
В состав входят токсичные компоненты, вследствие чего рекомендуется использовать очиститель в хорошо вентилируемом помещение (или снабженным вытяжкой).
При работе пользоваться перчатками, во избежание попадания на кожу.
Осторожно! Горючая жидкость!
Средство удобнее наносить на обрабатываемую поверхность используя распылительную трубку.
Это позволяет точечно обработать область, снизить расход реагента и усилить отмывающую способность за счет повышения напора жидкости. Если результаты после высыхания неудовлетворительны, следует повторить процедуру.
Отмывочный эффект ФЛЮКС-ОФФА можно повысить, если пользоваться щеткой, кистью или безворсовой тканью. Подойдут так же ватные палочки, если обрабатываемая поверхность ровная.
Внимание стоит обратить на высокую активность средства. Реагент может воздействовать на некоторые пластмассы, окрашенные поверхности и краски, приводя к деформации, отслоению или стиранию. Перед применением рекомендуется испытать жидкость на небольшом участке.
FLUX-OFF подойдет не только для удаления отработанной паяльной химии.
Он хорош для общей очистки электронных компонентов и узлов плат от окислений, отложений после попадания влаги. Полезен при удалении следов гари и копоти после короткого замыкания или возгорания.
При подобных повреждениях платы следует пользоваться щеткой с мягким ворсом, так как есть вероятность оторвать мелкие компоненты.
При использовании компонентных масок и лака ФЛЮКС-ОФФ так же подойдет, эффективно подготовив поверхность перед нанесением покрытия.
Достоинства
+ Удобный форм-фактор и наличие распылительной трубки.
+ Высокая испаряемость. Не требуется дополнительных средств для удаления остатков.
Недостатки
— Токсичность. Наличие хорошей вентиляции и перчаток строго рекомендовано.
— Может воздействовать с некоторыми пластмассами и красками. При неумелом обращении может повлечь порчу внешнего вида электроники.
— Требуется дополнительная механическая помощь (щетка или ткань) для лучшего удаления загрязнений.
А чем вы пользуетесь, чтобы смывать остатки канифоли или канифольного флюса?
Мыть или не мыть — вот в чем вопрос
До сих пор одной из самых спорных тем в производстве электроники остается вопрос отмывать остатки флюсов после пайки или не отмывать? Увеличение степени интеграции компонентов приводит к постоянному уменьшению зазоров под корпусами компонентов, использование современных флюсов для пайки с низким содержанием твердых веществ и на синтетической основе требуют применения высокотехнологичных, сложных и дорогостоящих процессов отмывки печатных узлов после пайки. Всегда ли не удаленные остатки флюса могут приводить к катастрофическим последствиям в процессе эксплуатации аппаратуры? На эти и многие другие вопросы мы постараемся дать ответ в настоящей статье.
Основная функция отмывки печатных узлов — удаление остатков флюса, которые в процессе эксплуатации электронной аппаратуры могут оказать негативное воздействие на надежность печатных узлов, препятствуют нанесению влагозащитных покрытий, затрудняют выполнение электрического контроля, а также ухудшают внешний вид изделий. В современной технологии сборки печатных узлов наибольшее распространение получили процессы с применением флюсов, не требующих отмывки после пайки. К таким флюсам в соот- ветствии с международным стандартом J-STD-004 относятся канифольные слабо активированные флюсы, флюсы с низким содержанием твердых веществ и флюсы на органической основе. Такие флюсы обычно не требуют удаления остатков после пайки при эксплуатации аппаратуры в нормальных климатических условиях, однако в некоторых случаях может возникать необходимость удаления остатков флюсов.
Остатки канифольных флюсов и флюсов с низким содержанием твердых веществ состоят из:
В качестве активаторов обычно используются органические кислоты и галогенные соединения. Последние обладают свойствами ионов. Остатки таких флюсов не удаляются водой или спиртом. Широко применяемая спирто-бензиновая смесь тоже обладает крайне низкой эффективностью — плохо удаляются остатки флюсов с низким содержанием твердых веществ, не удаляются ионные водорастворимые компоненты (остатки активаторов, минеральные соли, остатки травильных растворов и электролитов).
В процессе изготовления, хранения и сборки печатных плат на них остаются различные полярные и неполярные загрязнения, некоторые из них приведены ниже в таблице 1:
Типы загрязнений
Полярные
Неполярные
Соли гальванических растворов
Соли травильных растворов
Основные причины необходимости удаления остатков флюсов
Высокая температура. Остатки флюсов на основе природной химически обработанной канифоли или искусственных смол примерно до температуры 100°С являются хорошими изоляторами. Если происходит повышение температуры свыше 100°С, остатки флюса сначала размягчаются, а потом начинают плавиться оказывая диссоциирующее воздействие приводящее к образованию карбоксильных ионов. В результате возникающей ионизации изменяются электрические свойства, остатки флюса становятся проводником. Таким образом, возникает опасность возникновения повышенных токов утечки и коротких замыканий.
Рис. 1 Рост дендритов на поверхности паяного соединения
Повышенная влажность. Проблема понижения поверхностного сопротивления особое значение приобретает в современных условиях развития электроники по двум основным причинам:
Другие причины возникновения повышенных токов утечки. Токи утечки могут увеличиваться за счет появления в процессе пайки шариков припоя, остатков травильных растворов или солей припоя, возникающих в процессе изготовления печатных плат, а так же в случае роста металлических нитей. Металлические нити это волосоподобные кристаллы, которые растут спонтанно без приложения напряжения. Обычно нити растут на 0,01–10 мм в год и имеют диаметр в несколько микрон. Обычно тенденцию к образованию нитей имеют контактные площадки покрытые электрохимическим оловом.
Устранение подобных загрязнений достигается путем применения специализированного оборудования отмывки и эффективных промывочных жидкостей.
Дендриты. Дендриты тоже представляют собой металлические нити или кристаллы, которые растут на поверхности металла, но по электролитическому механизму (рис. 1). То есть для роста дендритов необходимо иметь электролит и напряжение. Скорость роста дендритов на катоде может достигать 0,1 мм в минуту. Аналогичный рост дендритов происходит и на аноде, но значительно медленнее. Рост дендритов наблюдается на проводниках с покрытием из серебра, меди, олово-свинца, золота, золото-палладия. Область роста дендритов ограничивается зоной поверхностного ионного загрязнения и наличием влаги.
Рис. 2 Отслоение влагозащитных покрытий с печатных плат с неудаленными остатками флюса
Влагозащитные покрытия. Для предохранения от воздействия влаги и агрессивных сред печатные узлы часто покрываются влагозащитными покрытиями. При этом особое внимание следует уделить совместимости влагозащитных материалов с остатками флюсов. Если остатки флюса не совместимы с влагозащитным покрытием, возможно ухудшение адгезии, отшелушивание и отслаивание влагозащитных покрытий (рис. 2). Важным параметром также является количество остатков флюса. Чем больше остатков флюса, тем выше вероятность возникновения дефектов влагозащитного покрытия.
Внешний вид изделия. Как правило, флюсы не требующие отмывки оставляют малозаметные остатки, незначительно ухудшающие внешний вид печатных узлов, тем не менее, в ряде случаев остатки флюсов приходится удалять по требованию заказчиков в косметических целях (рис. 3).
Рис. 3 Внешний вид паяных соединений с удаленными (А) и неудаленными (В)остатками флюса Высокое сопротивление контактов. Неудаленные остатки флюса могут покрывать тестовые площадки и контакты краевых разъемов (рис. 4). Так как канифоль и синтетические смолы при комнатной температуре являются хорошими изоляторами, тестовые точки могут иметь очень высокое сопротивление контактов, препятствуя обеспечению электрического контроля.
Рис. 4 Контакты,покрытые остатками флюса
Ручная пайка. Отечественные производители достаточно часто применяют жидкие «безотмывочные» флюсы, для ручной пайки полагая, что их остатки не требуют удаления. Однако, большинство жидких флюсов не требующих отмывки специально разработаны для машинной пайки волной припоя, только этот способ пайки гарантирует выгорание и разложение активаторов флюсов, не требуя обязательного удаления остатков после пайки.
Зачастую необходимость удаления остатков жидких флюсов при ручной пайке вызвана только частичным выгоранием активаторов. Флюс при ручной пайке, как правило, наносится кисточкой и попадает не только в места, подлежащие пайке, но и вокруг них на паяльную маску, соседние проводники и компоненты. Нагрев до температуры пайки производится локально, только в местах образования паяных соединений. Весь остальной флюс не подвергается термической обработке и сохраняет свою активность.
Воздействие остатков активаторов. Активаторы, входящие в состав флюса, содержат ионные соединения (галогены, соли и кислоты), которые в свою очередь могут вступать в реакцию с влагой, влияя на уменьшение поверхностного сопротивления. Несмотря на то, что остатки флюсов очень редко приводят к отказам в процессе работы, последствия коррозии могут быть очень серьезными (рис. 5). Наиболее распространенный механизм коррозии — электролитический. Электролитическая коррозия может возникать в двух случаях:
Избежать электролитической коррозии возможно только в случае удаления всех следов влаги и ионных загрязнений с печатных узлов и обеспечив защиту от повторных загрязнений.
Класс аппаратуры. Влияет ли класс производимой аппаратуры на необходимость отмывки? Давайте попробуем ответить на этот вопрос. По надежности изделия электронной техники делится на три основных класса:
Класс 1 — Бытовая электроника: отмывка не требуется, так как изделия эксплуатируются в нормальных климатических условиях.
Класс 2 — Промышленная электроника — Необходимость отмывки зависит от условий эксплуатации изделий. При эксплуатации изделий, неподвергающихся влагозащите, в нормальных климатических условиях отмывка в большинстве случаев не требуется, однако в случае эксплуатации изделий в жестких климатических условиях, а также для высокочастотной электроники применение отмывки является оправданным. Кроме того требования отмывки остатков флюсов существенно зависят от типа (класса) используемого флюса.
Класс 3 — Спецтехника (военная, аэрокосмическая техника, системы жизнеобеспечения) — отмывка является обязательной.
Мыть или не мыть?
Мы рассмотрели лишь несколько основных причин необходимости удаления остатков флюса после пайки. Подводя итоги вышеперечисленным причинам можно утверждать, что для обеспечения максимальной надежности производимой электроники остатки флюса необходимо удалять. С другой стороны абсолютно очевидно, что процесс отмывки будет увеличивать себестоимость изделий. Следовательно, применение отмывки должно быть экономически оправданным. Поэтому,принимая решение о необходимости отмывки следует взвесить все доводы за и против: условия эксплуатации аппаратуры, требования по надежности и долговечности, затраты на обслуживание и ремонт производимой электроники, наличие необходимого оборудования для отмывки и контроля качества отмывки. Помните, что если Вы не можете организовать качественную отмывку, то ее лучше не проводить вообще, особенно при использовании «безотмывочных» флюсов.
Тема: Чем паять и как смывать?
Опции темы
Есть припой, обычный, типа ПОС-61, был безсвинцовый, закончился. Паяю с флюсами типа ортофосфорной кислоты,Ф38Н, т.к. с канифолью есть проблемы.
Жало китайского паяльника, все эти паяльники знают, с регулировкой, керамическим нагревателем и набором сменных жал, при пайке канифолью быстро чернеют и не присасывают припой. С кислотой все нормально. Канифоль имеется разная, с любой одинаково. Чем и как правильно паять и смывать, т.к. пайка всегда темнеет, окисляется.
Быстро чернеет значит перегретый. Легко очищается об металлическую губку
Канифоль со спиртом и не смывай.
От спиртоканифоли с 30 % канифоли по весу нагара намного меньше чем от чистой канифоли.
Дороги лудить на самодельной плате, лучше канифоль светлая растворенная в спирте.
а для пайки припой с флюсом Felder Sn63Pb37 RA-05, если флюса не хватает,
то можно подкинуть безотмывочный флюс гель механик.
а платы всякие под ардуино (монтаж), можно паять паяльной пастой)
Очень хорошо паять с пастой GOOT BS-10. Да и паяльники у них хорошие.
lvl13, Не слушай никого, идеальный вариант для пайки это: жала Т12, флюс RMA-218 и безканифольный припой 0.8мм ПОС-61
