Выбор правильной цепи для своего велосипеда
Владельцы старых советских велосипедов редко когда сталкивались с проблемой замены цепи. Достаточно было смазать её несколько раз в год, чтобы она продолжала служить и не доставляла особых хлопот. С современными байками такой номер не пройдёт, поскольку они имеют более сложное устройство, что предполагает использование особого механизма и обеспечение тщательного ухода за ним. Следовательно, необходимость замены этого расходного элемента возникает чаще. Поэтому для каждого современного велосипедиста важно знать, как выбрать цепь для велосипеда, чтобы она обеспечивала нормальную работу транспортного средства и обладала необходимой долговечностью. Именно правильному выбору велосипедной цепи и будет посвящён наш дальнейший разговор.
Современные байки имеют сложное устройство и потому цепь подвергается большому износу и достаточно часто возникает необходимость менять ее
Разделение по типам
Пока не попадаешь в магазин аксессуаров и запчастей для велосипедов, кажется, что выбор цепи для велосипеда не предусматривает особых сложностей и не требует от велосипедиста наличия особых познаний в этой области. И только в магазине приходит осознание того, как много существует моделей и видов этого механизма.
Цепи на велосипеды могут отличаться друг от друга несколькими параметрами. И чтобы выбирать эту деталь на свой байк было легче, необходимо хорошо разбираться в существующих видах и отличиях между ними.
В зависимости от конструкции
Если выбирать цепь по этому параметру, то вашему вниманию будет предложено три разновидности:
Во втулочной модели присутствует прямая втулка, которая проходит через звено
В зависимости от способа соединения звеньев
На этот параметр также стоит ориентироваться при выборе замены. Вам будут предложены следующие разновидности:
Среди производителей велосипедных цепей вошло в моду создавать уникальные замки, поэтому говорить о конкретной цифре и рассматривать существующие разновидности просто бессмысленно.
Велосипедная цепь Халфлинк
В зависимости от ширины
На выбор велосипедной цепи существенное влияние оказывает её ширина. Если длина может легко варьироваться путём добавления или удаления необходимого количества звеньев, то ширина является характеристикой постоянной.
Выбор неправильной цепи по ширине и скорости, для которой она предназначается, чреват серьёзными последствиями. Во-первых, это может привести к возникновению аварийной ситуации на дороге. Во-вторых, цепь может застрять в переключателе, серьёзно испортить трансмиссию и сделает невозможным нормальное перемещение на велосипеде.
Цепь неправильной ширины может привести к возникновению аварийной ситуации или застрять в переключателе
Производители, достойные внимания
Как подобрать цепь для велосипеда — проблема распространённая, следовательно, такой расходный элемент является востребованным. Если есть спрос, значит, растёт предложение. Многие производители не желают упускать возможность нажиться за счёт владельцев велосипедов. Вот и получается, что рынок велосипедных цепей активно наполняется товарами различного качества. Выбрать из этого разнообразия разношёрстного товара действительно стоящую модель оказывается сложнее с каждым годом.
Мы решили отобрать самых надёжных производителей, на продукцию которых стоит обращать внимание в первую очередь.
Велосипедная цепь Shimano
Советы для правильного выбора
Чтобы выбор был простым и понятным, а привлечение консультанта не было настолько жизненно необходимым, необходимо ознакомиться с рядом советов, которые мы для вас собрали.
Подводя итог всему вышесказанному, можно ещё раз обратить внимание на предназначение цепи и влияние, которое она оказывает на состояние трансмиссии. Сейчас этот элемент больше воспринимается как расходный материал, замена которого должна осуществляться своевременно. Правильный выбор цепного механизма, надлежащее обслуживание и замена — всё это способно сохранить состояние более дорогостоящих элементов и узлов.
Надеемся, что теперь вы сможете легко выбирать велосипедные цепи: виды, параметры, характеристики и особенности — всё это вам известно. Осталось только применить полученные знания на практике.
Для чего нужна защита цепи велосипеда? Во время поездок в цепь велосипеда могут попадать посторонние предметы, песок, грязь — всё это приводит к деформациям и износу. Как защитить цепь от преждевременного износа? Делаем защиту цепи своими руками.
Мы настолько привыкли к цепным велосипедам, что существование других разновидностей даже не рассматривается. А зря! Ведь существует ещё велосипед с карданом, который начал выпускаться гораздо раньше цепных моделей.
Правильная покупка велосипеда — гарант долгой и счастливой эксплуатации снаряда. Рассказываем о принципах правильного подбора велотранспорта.
Как выбрать и какие бывают велосипедные цепи
Велосипедная цепь– важная деталь трансмиссии, которая передает усилие от ведущей передней звезды на ведомую заднюю звезду, в результате чего крутится заднее колесо. Она учувствует в преобразовании мускульной силы ног человека в движение велосипеда.
Выбирая цепь, нужно иметь представление об устройстве цепей, знать их типы и отличительные особенности. Как же правильно выбрать цепь, чтоб она подошла к велосипеду и функционировала должным образом? Об этом и поговорим в данной статье.
1. Устройство.
Любая цепь состоит из металлических звеньев, которые обычно (за исключением Half-Link) поочередно собираются из полузвеньев: внешнего и внутреннего и соединяются между собой пином с роликом. Полузвено состоит из двух пластин, надеваемых на пин по краям ролика. При вращении звездочки, ее зубья цепляются за ролики, приводя тем самым ее в движение. Одно полузвено образует «шаг».
Все модификации имеют одинаковый размер полного звена, который составляет ровно 1″ (25,4 мм), следовательно размер шага равняется 1/2″ (12,7 мм). Все звездочки имеют одинаковый шаг зубьев.
Добавлять или удалять можно только по полному звену, длина почти любой модели кратна 1 дюйму, кроме халфлинк моделей. У них длина звена составляет 1/2″ (12,7 мм.), это позволяет точнее подобрать длину.
Ширина замеряется между двумя пластинами внутреннего звена. Она у всех моделей разная и меняется в зависимости от ее типа и числа задних передач.
2. Типы.
Существует 4 типа велоцепей:
2.1. Single-speed.
Предназначены для установки в велосипеды с одной скоростью: ситибайки, подростковые, детские, круизеры. Так же они подходят для великов с планетарной втулкой, у которых скорости переключаются внутри задней втулки.
При грамотной эксплуатации односкоростная цепь изнашивается очень медленно, ее хватает на весь период эксплуатации байка. Малый износ объясняется тем, что к ней не прилагаются нагрузки, вызывающие поперечный изгиб, ведь она располагается по прямой линии в одной плоскости с задней и передней звездой. Кроме того, для таких моделей не предъявляется требований, ограничивающих ширину, соответственно их можно изготовить из более толстых, а значит и более прочных пластин. Для еще большей износоустойчивости, их подвергают химической и термической обработке.
Зубцы звезд захватывают всю высоту ролика. При этом на ролик действует равномерная нагрузка. Отсутствие перекоса и равномерная нагрузка объясняют причину гораздо меньшего растягивания сингл-спид модификаций.
Эффективность педалирования без перекоса выше, поскольку отсутствуют потери на трение при перекосе и изгибе.
2.2. Многоскоростные.
Предназначены для байков с переключением скоростей. Отличительной особенностью является наличие небольшого зазора между пластинами, который дает возможность звеньям изгибаться вбок. Ширина меньше чем у Single-speed, поскольку толщина звезд меньше.
Для облегчения перескакивания с одной звезды на другую, зубцы звезд ниже, они захватывают ролик только наполовину. Поэтому нагрузка на ролики не равномерная, износ выше.
На увеличение износа и растягивание, очень сильно действует перекос, причем страдает не только цепь, но и зубья. Причем, чем перекос больше, тем сильнее износ и растягивание. Поэтому при езде нужно стараться выбирать скорости таким образом, чтобы был как можно меньше перекос. Крайне не рекомендуется ездить и хранить велик с включенными крайними противоположными передачами на кассете и системе. Например, на 24-х скоростной трансмиссии (3х8), нельзя включать одновременно 1-ую переднюю и 8-ую заднюю скорость или 3-ю переднюю и 1-ую заднюю. Также, нужно как можно реже, а лучше вообще не пользоваться комбинациями (передняя-задняя): 1-7, 1-6, 3-2, 3-3, 2-1, 2-8. Рекомендуемые передачи: 1-1, 1-2, 1-3, 2-3, 2-4, 2-5, 2-6, 3-4, 3-5, 3-6, 3-7, 3-8.
Кроме износа трансмиссии, перекос вызывает снижение эффективности педалирования.
2.3. Облегченные.
Отличаются пустотелыми пинами и наличием перфорации в пластинах, благодаря чему становятся легче на 20-25 процентов. При этом у них хуже прочность, сильнее растягивание и больше стоимость. Пользуются спросом только у гонщиков, у которых на счету каждый лишний грамм веса. Для любителей такие модификации не рекомендуем покупать.
2.4. Халфлинк (Half-link).
Модификации с одним повторяющимся звеном. У них нет внешних и внутренних звеньев, все они одинаковые. Подогнать под нужную длину их легче, поскольку можно укорачивать или удлинять по одному звену, длина которого составляет 1/2″ (12,7 мм.).
Опыт эксплуатации подсказывает, что они не такие прочные, как обычные из-за особенностей своей конструкции, поэтому сильнее растягиваются и чаще рвутся.
При замене Half-link учитывайте направление ее движения – широкая часть звена должна двигаться по направлению к передней системе.
3. Материалы, технологии и характеристики.
Такие важные параметры как прочность, долговечность, коррозийная стойкость и вес зависят от:
В качестве материала, при изготовлении применяются различные марки стали, значительно отличающиеся по прочности.
4. Замки.
Если на Вашем велике установлена цепь Shimano или Campagnolo без замка, то можно выбрать подходящий по ширине замок в веломагазине и установить его себе. Одно звено удаляется, а вместо него ставится замок.
Соединительное звено у многоскоростных и односкоростных модификаций отличается типом блокировки. В многоскоростных вариантах заклепки почти не выступают над пластинами.
5. Маркировка.
По маркировке можно определить все геометрические параметры цепи. Обычно параматеры записываются в две, а иногда в три строки.
1/2″ x 11/128″ – 118 links
Цифры в маркировке означают:
11/128″ (2,18 мм) – применяется для 9-ти, 10-ти скоростных кассет (9, 10, 18, 20, 27 и 30 скоростей трансмиссии);
3/32″ (2,38 мм) – применяется для 6-ти, 7-ми, 8-ми скоростных кассет (6, 7, 8, 18, 21, 24 скоростей трансмиссии);
3/16″ (4,76 мм) – устаревший стандарт для односкоростных великов;
1/8″ (3,18 мм) – современный стандарт для односкоростных байков и велосипедов с планетарной втулкой, например: Ditton или Тяжмаш.
Иногда бывает, что указывается параметр «Прочность на разрыв», например 800 кгс. Это означает, что цепь может выдержать нагрузку без разрыва до 800 кг.
6. Ширина цепи
Многоскоростные байки оборудуются разными трансмиссиями с различным количеством скоростей, которые зависят от числа звезд в кассете (сзади) и в системе (спереди). С увеличением числа передач в кассете, уменьшается расстояние между ее звездочками, а соответственно и ширина цепи. Зависимость ширины цепи от количества задних передач, приведена в следующей таблице.
Все о велосипедных цепях
На первый взгляд тема велосипедных цепей кажется довольно простой. Но если попытаться систематизировать всю информацию, то получается что тему ухода за цепями и их конструктивных особенностях лучше рассматривать отдельно. Вопрос обслуживания цепей мы уже поднимали. Поэтому в этой статье мы сосредоточимся только на физических характеристиках цепей.
Конструктивные особенности

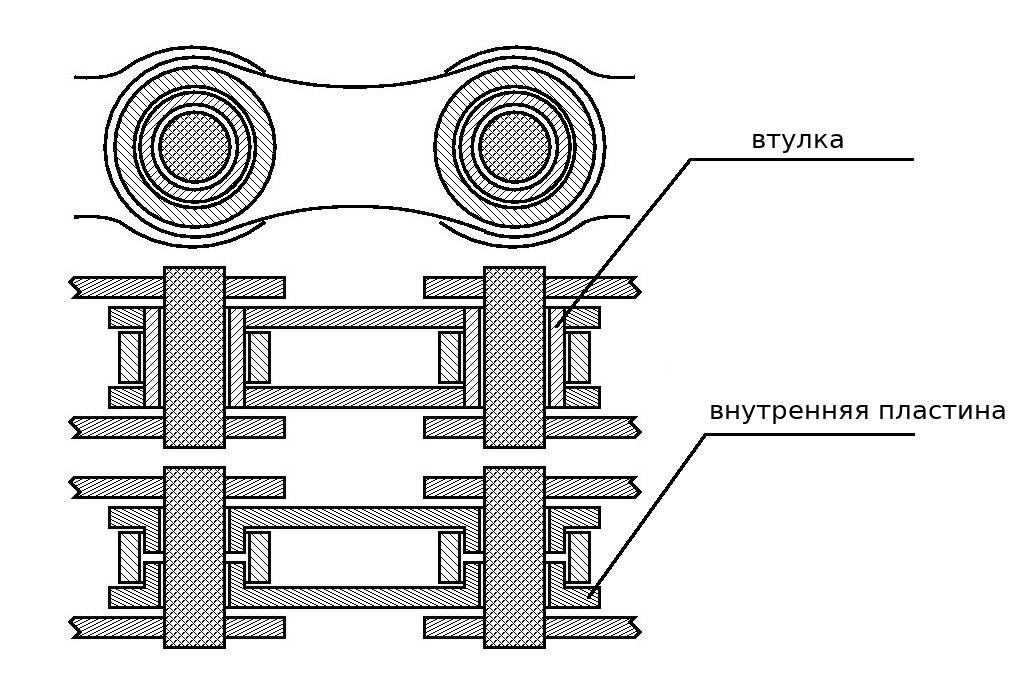

Типы соединения пластин
В классических цепях боковые пластины соединяются с помощью втулок (англ. bushing). По сути это полые оси, которые жестко соединены с боковыми пластинами. Такие цепи больше подходят для односкоростных велосипедов и велосипедов с планетарными втулками, т.к. такое соединение является более жестким и затрудняет боковой изгиб цепи.
В большинстве скоростных цепей используется соединение без втулок. Каждая пластина содержит выштамповку, в которой помещается пин. Такое соединение обеспечивает больший угол изгиба цепи в горизонтальной плоскости. На изображении ниже показаны два типа соединений в разрезе.
Найти в продаже втулочную цепь сейчас очень сложно, т.к. безвтулочные дешевле в производстве.
Особенности облегченных цепей
Для облегчения используются полые пины и перфорированные пластины. Коэффициент растяжения таких цепей как правило выше, но сильно зависит от качества конкретной модели цепи. По прочности облегченные цепи уступают обычным только при прикладывании ударных нагрузок.
Цепи с одним повторяющимся звеном
Такие цепи называют Half-link (от англ. half — половина, link — звено). В технической литературе такие звенья называются переходными или изогнутыми. Если в классических цепях можно выделить два полузвена, то в таких цепях все звенья выглядят одинаково.
Такие цепи более подвержены растяжению и очевидно, что с ними нельзя использовать звезды с переменной шириной зуба (Narrow Wide). Но они очень хорошо подходят для односкоростных велосипедов без натяжителей т.к. позволяют более точно изменять длину цепи.
Поверхностная обработка
Нельзя сказать с уверенностью, что антикоррозионное покрытие увеличивает срок службы цепи. Масло само по себе достаточно защищает от коррозии. Своевременное обслуживание и уход за цепью — вот залог долговечности.
На покрытие обращают внимание те люди кто знает, что цепь будет работать в особо жестких условиях: грязь, вода и т.д. Но определить качество поверхностной обработки зрительно не получится. Цепь может быть хромирована снаружи, но внутренние нагруженные элементы у нее могут быть без защиты.
Опыт использования конкретной модели цепи даст вам больше информации, чем ее технические характеристики или внешний вид.
Типоразмеры
Ширина
Расстояние между пинами (шаг цепи), для современных цепей, практически не отличается и составляет ½ дюйма (12,7 мм).
Ширина цепи — это расстояние между внутренними пластинами. Выпускаются цепи разной ширины:
Внешняя ширина не указывается в характеристиках цепи, просто указывается количество скоростей (звезд кассеты).
Длина
Определить длину цепи для установки цепи на велосипед с переключателем (натяжителем) можно на глаз. Тоже касается велосипедов с горизонтальными и подвижными (регулируемыми) дропаутами.
Но можно ли установить цепь без натяжителя на велосипед с вертикальными дропаутами? Этот вопрос актуален для приверженцев субкультур — Fixed Gear и SingleSpeed. В процессе поиска ответа на этот вопрос возник отдельный термин — magic gear. Его можно перевести как волшебное (передаточное) отношение.
Magic gear — это по сути значение размеров звезд, при которых цепь не будет провисать. Для вычисления этих размеров существуют специальные калькуляторы (например — eehouse.org/fixin).
Технические характеристики
Растяжение цепи
Удлинение цепи под нагрузкой приводит к возникновению неравномерной нагрузки на зубья звезд. Это в свою очередь влияет на срок службы. Именно поэтому цепи Half-link, как правило, служат меньше. В соответствии с ГОСТ 30442-97 удлинение цепи под максимальной нагрузкой не должно превышать 0,15%.
Маркетологам не выгодно предоставлять информацию о коэффициенте растяжения цепи, вместо этого чаще приводят значение максимальной нагрузки на разрыв. Это относительно бесполезная информация, т.к. она не характеризует долговечность.
Боковой изгиб
Если говорить о BMX или цепях для любых других велосипедов без переключения передач, то срок службы напрямую зависит от грязезащиты цепи. Одним из факторов грязезащиты является величина зазоров между элементами цепи. Если это величина выше допустимой, то пыль будет легко проникать вместе со смазкой во внутрь цепи.

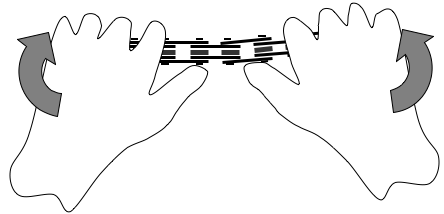

Сравнить цепи на величину зазоров очень легко. Для этого достаточно поднять прямую цепь так, чтобы ее боковая поверхность была параллельна земле (см. изображение). Цепь изогнется под собственным весом. Чем больше изгиб, тем больше зазоры между элементами цепи.
В соответствии с ГОСТ 30442-97 боковой изгиб проверяется на 49 звеньях под нагрузкой 3 Н. Изгиб измеряют после снятия нагрузки, он должен быть в пределах от 40 мм до 105 мм (в средней части относительно концов) для односкоростной цепи.
Отличие от мотоциклетных цепей
Если мы посмотрим на мотоциклетные цепи, то обнаружим ряд интересных технологий, которые не используются при изготовлении велосипедных. Мотоцепи делятся по типу уплотнителя соединения: O, X, W, Z.
Уплотнители были разработаны для того, чтобы избавится от необходимости использования защитных кожухов и перейти к открытой эксплуатации цепей. Они удерживают смазку, герметизируют звенья и защищают их от попадания воды и пыли.
O-ring — это обычные круглые колечки. Остальные виды уплотнителей имеют более сложную форму, что дополнительно увеличивает степень герметизации.
Почему же таких уплотнителей нет на велосипедных цепях, ведь технологически изготовить их можно? Скорее всего это связано с следующими негативными моментами:
Но, не смотря на это, наверное многие из нас хотели бы попробовать поставить цепь с уплотнителями на свой велосипед.
Вывод
По сути, каждый из нас при покупке цепи голосует за того или иного производителя. Покупая плохие цепи мы стимулируем их производство. Поэтому давайте поддерживать производителей которые уделяют достаточно внимания качеству.
Мы надеемся, что смогли раскрыть самые важные аспекты велосипедных цепей. Если у вас есть вопросы или замечания, пишите их в комментариях. Мы обязательно будем дополнять статью интересной информацией.
См. также
Источники
Чем отличаются цепи для велосипеда
Этот материал был написан и передан на «ВелоПитер» Андреем Григорьевым
С момента появления велосипеда прошло не так много времени, но уже около ста лет конструкция велосипеда не претерпевает каких-либо кардинальных изменений. Какие же решения оказались столь долговечными? Пожалуй, тремя революционными шагами в развитии велосипедного дела стали: цепной привод, пневматическая шина и ромбовидная рама.
1. КОЛИЧЕСТВО ПЕРЕДАЧ И ЦЕПИ.
Как же была решена проблема минимизации влияния перекоса при работе цепи? В старых велосипедных цепях соединение между соседними звеньями состояло из штифта, соединяющего звенья цепи, цилиндрического стакана, скрепляющего пластины внутреннего звена, сквозь который проходил штифт, и ролика, находящегося поверх стакана. Новые цепи отличаются отсутствием стакана, роль которого выполняют загнутые внутрь вокруг отверстий края внутренних щечек. Они имеют несколько скругленную поверхность, что позволяет цепи лучше изгибаться в поперечном направлении. Это способствует лучшему переключению передач и работе цепи с перекосом. Кроме того, масло может легче проникать внутрь для смазки штифта.
Цепи для многоскоростных велосипедов не различаются по типу: на горных велосипедах, гибридах, многоскоростных городских, турингах и шоссейных используются совершенно одинаковые цепи. Но ресурс (ходимость) одних и тех же цепей на горном и шоссейном велосипедах обычно существенно различается. Заметному снижению срока службы цепи на горном велосипеде способствует явно большая загрязненность, а также работа при больших нагрузках (на меньших по размеру звездах натяжение цепи выше при прочих равных).
3. ПРОИЗВОДИТЕЛИ ЦЕПЕЙ
На данный момент Shimano производит цепи следующих типов: Super narrow HG (предназначены для установки на велосипеды с кассетами на 9 звезд) и IG (на 8 и 7 звезд), плюс цепи на односкоростные велосипеды. ** Также, в каталогах запасных частей еще встречаются цепи HG (Narrow HG) на старые кассеты/системы на 6-8 передач. Цифровой индекс в маркировке, например IG-70, говорит о классе цепи: чем больше число, тем лучше и дороже цепь. Цепи производства SRAM включают информацию о количестве передач и о классе цепи в цифровой индекс, например, PC-68: первая цифра говорит о классе цепи, вторая о количестве передач, в данном случае 8. Сейчас SRAM выпускает цепи на 9, 8, 5-7 и 1 ведомую звезду. KMC разделяет свою продукцию на цепи для 9, 8, 7, 6 и 1 ведомой звезды. Их маркировка достаточно разнообразна (см. таблицу). * К тому же, сейчас KMC по лицензии производит цепи IG-31 и IG-51 для Shimano. Цепи на 10 звезд, как и оборудование вообще, сейчас выпускает только Campagnolo.
Внимание: При разборке цепи нельзя выжимать штифты с обламываемыми носиками, так как при их установке, отверстия в щечках несколько увеличиваются, а данные штифты изнашиваются сильнее обычных, поэтому их вторичное использование или использование стандартного штифта в этом месте, скорее всего, приведет к тому, что вы достаточно легко порвете цепь.
4. МАРКИРОВКА ЦЕПЕЙ
На данный момент Shimano производит цепи следующих типов: Super narrow HG (предназначены для установки на велосипеды с кассетами на 9 звезд) и IG (на 8 и 7 звезд), плюс цепи на односкоростные велосипеды. Также, в каталогах запасных частей еще встречаются цепи HG (Narrow HG) на старые кассеты/системы на 6-8 передач. Цифровой индекс в маркировке, например IG-70, говорит о классе цепи: чем больше число, тем лучше и дороже цепь. Цепи производства SRAM включают информацию о количестве передач и о классе цепи в цифровой индекс, например, PC-68: первая цифра говорит о классе цепи, вторая о количестве передач, в данном случае 8. Сейчас SRAM выпускает цепи на 9, 8, 5-7 и 1 ведомую звезду. KMC разделяет свою продукцию на цепи для 9, 8, 7, 6 и 1 ведомой звезды. Их маркировка достаточно разнообразна (см. таблицу). * К тому же, сейчас KMC по лицензии производит цепи IG-31 и IG-51 для Shimano. Цепи на 10 звезд, как и оборудование вообще, сейчас выпускает только Campagnolo.
Маркировка цепей в 2002 году собрана в следующей таблице:
