Немного теории про кислородный датчик (лямбду) и таблица совмистимостей!
По прозьбе читателей вот статья с одного Форума: Honda CR-V
Про кислородный датчик (лямбду):
Для тех кто умеет пользоваться осциллографом методика с каталогов NGK:
Функциональные испытания с помощью осциллографа
Перед началом испытаний следует гарантировать, что двигатель отрегулирован в соответствии с указаниями изготовителя. После этого с помощью соответствующих устройств выход зонда подсоединяется к осциллографу, причем можно не отключать зонд от устройства управления работой двигателя. При частоте вращения вала двигателя примерно 2000 оборотов в минуту, если лямбда-зонд функционирует правильно, скачок напряжения составляет примерно от 0,2 до 0,8 В в пределах времени реакции «обедненная-богатая смесь» примерно 300 миллисекунд. Время реакции «богатая-обедненная смесь» находится в таком же интервале.
Если выходной сигнал зонда постоянный, или если время реакции слишком велико, лямбда-зонд следует заменить.
Для случая исправного датчика на прогретом двигателе в режиме холостого хода на экране прибора будут видны равномерные, близкие к синусоиде колебания с частотой 1…5 Гц. с минимальным значением сигнала 0,1 вольт, максимальным 0,9 вольт, вокруг среднего значения 0,45 вольт с длительностью фронтов сигнала не более 250 миллисекунд. Такой же сигнал (только с большей частотой) должен наблюдаться и при повышенных оборотах двигателя. Все вышесказанное относится к датчику, установленному перед катализатором. Если у циркониевого датчика фронт сигнала превышает 350 мсек., сигнал низкого уровня более 0,2 вольт, а сигнал высокого уровня менее 0,8 вольт — есть повод задуматься о предстоящей замене датчика.
Теперь что касается собственно диагностики с помощью осциллографа — моя практика…
На моей леворукой европейке 1999г распиновка разьемов «мозгов» совпала с сервисной инструкцией.
Нас интересует синий (голубой?) 31-ногий разьем, обозначенный в сервисной инструкции как «ECM/PCM С»
В этом разьеме на 16 ноге, к которой подходит провод белого цвета (но какой-то он не белый, а кофе с молоком или цвета слоновой кости… и толще остальных), сигнал лямбды. Туда цепляем осциллограф, это будет сам сигнал.
В этом же разьеме на 18 ноге, к которой подходит зеленый провод с черной полосой будет сигнальная земля всех датчиков. Относительно этого провода и смотрим, это будет наша сигнальная земля.
См фото.
Все подсоединяем (разьем позволяет подсоединяться просто подоткнув проводки, использовал медные одножильные с толщиной жилы 0,5), прогреваем двигатель (пишут до включения вентилляторов), измеряем на холостом ходу (для сведения), а все основные измерения проводим при 2000 об/мин (т.к. помошника небыло я сделал из проволочки петельку, накинул ее на усик тросика привода дроссельной заслонки, заслонку повернул на угол при котором обороты были 2000 по тахометру авто и проволочку привязал к подходящей железке неподалеку — зафиксировал обороты на 2000 без моего участия, чтобы руки и ноги освободить)
Т.к. практического опыта нет то сравнивал все с теорией (методикой) с сайта NGK (она совпадает с прочими обнаруженными в интернете почти по всем) — если датчик живой или не совсем мертвый то будут колебания типа синусоиды. Смотрим амплитуду — на живом и прогретом, согласно требований производителя, колебаться должно от 0,1В до 0,9В. Смотрим как по времени раскладывается — пишут что при 2000об/мин время между двумя идущими друг за другом горбиками или ямками (если не путаю это у нас период зовется) не должно быть более 0,7-1сек. Картинку того что должно быть в теории я приводил чуть раньше (взято с сайта NGK/NTK).
Если все получилось то радуемся. Если по амплитуде почти тоже что в теории от 0,2 до 0,8В колеблется то тоже пока радуемся, но уже не так бурно. Если минимумы получаются выше 0,2В, а максимумы ниже 0,8В то пора менять…
Если частота колебаний (сигнал повторяется) не реже чем 1 раз в секунду то радуемся, чем меньше время повторения тем лучше. Если сигнал повторяется реже то говорят надо менять.
По своему датчику скажу так — как кардиограмма инфарктника — амплитуда плавает, минимумы («ямки») в диапазоне 0,1-0,2 и даже 0,4В, максимумы («горки») в районе 0,85-0,87В, иной раз до 0,7В. При этом контроллер двигателя не усматривает криминала и лямбду не бракует — несмотря на то что сигнал искажен, синус напоминает конечно, но есть искажения формы, амплитуда пляшет. Все гораздо хуже у меня обстоит с временем реакции датчика — время повторения сигнала у меня плавало от 1,5 до 2 секунд, а на холостых до 8-10 секунд… Вот, похоже, я обнаружил основную причину повышенного расхода топлива и некоей неприятной задержки между нажатием на педаль газа и моментом когда тяга добавляется. Иногда поведение машины меняется — то более резвая, то по «тупее». Я думал что это я мнительный… А тут полудохлый датчик. Причем самодиагностикой эти отклонения не выявляются и «CHEK» не горит…
Осциллограф у меня аналоговый, выложить красивые осциллограммы не могу. Снял видео про первую лямбду на телефон, но особой надобности выкладывать не вижу, да и как это сделать пока не знаю.
В последствии испытания с закупленным новым датчиком NGK/NTK подтвердили совпадение с методикой взятой из каталогов.
Собственно первая (регулирующая) лямбда на авто:
по моему VIN бьется: 36531-P3F-j02

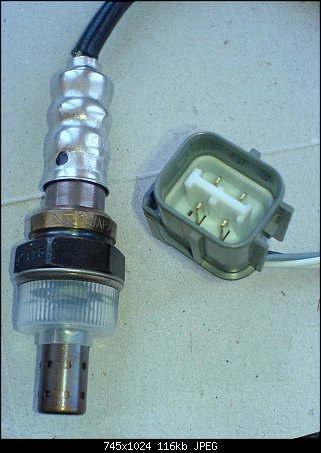

Внешний вид самого датчика и разьема на фото.
Размер под ключ: 22мм (видимо совпадет с «предсказаниями» и резьба М18*1,5)
Длина провода (от металлического колпачка лямбды откуда выходят провода до кончика разьема): 180мм (возможна погрешность — 190-200мм?)
4-х проводная, белый и белый подогрев (можно путать), серый и черный сигнальные (нельзя путать).
Сопротивление подогрева лямбды (измерено примерно при +10с на разьеме датчика между белыми проводами): 12,5 Ом

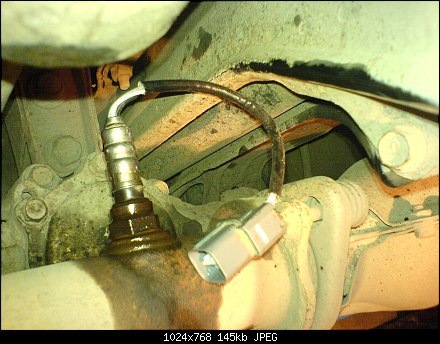

Разьем соединяющий датчик с проводкой авто расположен в непосредственной близости от датчика, над ним, сбоку от масляного фильтра.
Разьем с хитринкой — на той части что на проводах датчика две защелки: одна для снятия всей конструкции с металлического кронштейна, а вторая для рассоединения «папы» и «мамы». У меня получилось их разьединить только после того как снял их с кронштейна кузова. Т.е. сначала нижнюю защелку и стягиваем с кузова, разьемы повисают на проводах, а потом верхнюю защелку и разьединяем «папу» и «маму»
Аналоги…
Что же выбрать?
Критерии отбора примерно такие:
1. Тип чувствительного элемента из диоксида циркония (циркониевая лямбда) — выходной сигнал датчика с таким чувствительным элементом будет одинаков для датчиков от любого производителя или упаковщика — NGK, БОШ, Denso, Toyota, Honda…
2. Датчик должен иметь 4 провода — два провода это выход чувствительного элемента (разных цветов) и еще два провода одинакового цвета это цепь подогрева. Ни один из 4-х проводов не должен «звониться» на корпус датчика
3. Сопротивление подогрева… Подогрев нужен для того чтобы датчик быстрее выходил на рабочую температуру при прогреве двигателя и в холодное время года не выпадал из режима. Подогрев это по сути резистор или спираль как на электроплитке (кому как понятнее) — подается напряжение, он нагревается и нагревает чувствительный элемент датчика. ВАЖНО — нам нужны датчики с сопротивлением подогрева 10.40 Ом. Штатный датчик имеет сопротивление около 13 Ом. Можно использовать БОШ от ВАЗ-ов с сопротивлением 9,8 Ом. Но нельзя использовать датчики с меньшим сопротивлением, в итоге можно спалить (буквально) мозги (контроллер двигателя)!
4. Разьем. Можно купить универсальную лямбду от БОШ с которой поставляется всё необходимое чтобы отрезав разьем с проводом от снятой неисправной лямбды соединить их с проводами от купленного универсального датчика. Можно переделать проводку в машине — убрать хондовский разьем и поставить ВАЗ-овский — тогда можно будет ставить без переделок ВАЗ-овские лямбды. Можно сделать переходник — с одной стороны ВАЗ-овский разьем на датчик, а с другой хондовский — тогда по желанию можно использовать и оригинальные и ВАЗ-овские датчики. Я лично пошел по пути меньшего сопротивления и приобрел датчик от NGK уже с родным хондовским разьемом

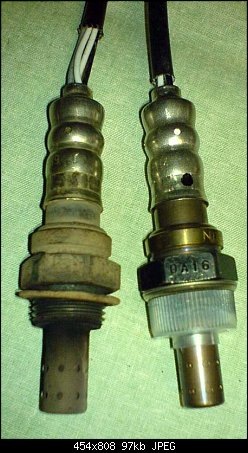

Мной опробован датчик NGK/NTK OZA333-H4 (или код 0137) — РАЗЬЕМ РОДНОЙ, НИЧЕГО ДЕЛАТЬ НЕ НАДО
Есть положительные отзывы о:
1. Bosch — № 0 258 986 602 — универсальный, в комплекте запчасти для сращивания проводов с отрезанными от старого снятого датчика
2. Bosch — № 0 258 006 537 — ВАЗ-овский — калины, приоры и т.п. (НЕЛЬЗЯ ПРИМЕНЯТЬ ВАЗОВСКИЙ 133-й БОШ)
3. Вся серия NGK OZA333 — отличие в длине проводов, родной разьем у всех. К примеру OZA333-H5 (NGK 0148).
! НЕЛЬЗЯ применять универсальный датчик типа NGK/NTK* OZA624-E4 S4 — ОПАСНО НИЗКОЕ сопротивление подогрева. Я переспрашивал у техподдержки NGK — подтвердили что НЕЛЬЗЯ!
Его Величество — Датчик Кислорода!
И так, датчик кислорода, или как его еще любят называть — лямбда зонд, или просто лямдбда.
Что это за датчик, каких он бывает видов, для чего предназначен и т.д. я и попытаюсь рассказать в этом посте.
Все мы помним, что стехиометрическая смесь, это когда на на одну часть бензина приходится 14,7 частей воздуха. Такое соотношение позволяет всему топливу сгореть израсходовав весь кислород. При этом меньше всего выделяется вредных газов в выхлопе. Так вот. Во первых, не всегда в воздухе 21% кислорода, а во вторых — «уход характеристики» ДМРВ — тоже имеет место быть!
Анализируя показания ДК ЭБУ видит РЕАЛЬНУЮ смесь, и постоянно ее корректирует, чтобы добиваться как можно более точного соответствия стехиометрии!
Узкополосный ДК имеет всего два состояния «1» и «0». «Активное», или «пассивное», «да» или «нет» — не важно! Главное, что ДК меняет свое состояние когда обнаруживает в составе выхлопных газов свободный кислород! Именно на эти данные и опирается ЭБУ, корректируя рассчитанный по ДМРВ (ДТВ и ДТОЖ) состав смеси. Если ДК говорит что смесь «богатая», то ЭБУ ее обедняет пока ДК не начнет говорить что она «бедная». Как только поступает сигнал о «бедной» — ЭБУ тут же начинает ее «богатить». И так происходит постоянно! Именно такой подход позволяет ЭБУ контролировать смесь в узком диапазоне, около стехиометрического.
А теперь представьте себе, что этого датчика просто нет… ЭБУ формирует смесь «вслепую», полагаясь лишь на показания ДМРВ, и температуры. Ср временем точность ДМРВ неизбежно снижается, и это приводит к нарушению состава смеси, со всеми отсюда вытекающими!
Назначение ДК и его роль в формировании состава смеси мы рассмотрели, и теперь перейдем к его устройству.
Для начала рассмотрим устройства узкополосных ДК. Как правило, они бывают двух видов: одни основаны на диоксиде циркония, а вторые на оксиде титана.
Самые распространенные на сегодняшний день (да и самые бюджетные) — это ДК на основе оксида циркония. Эти датчики устанавливаются на подавляющее большинство автомобилей и по сегодняшний день. Принциип действия такого этих датчиков очень схож, и различия лишь в используемых элементах. В качестве примера рассмотрим ДК на основе диоксида циркония, т.к. именно эти датчики получили самое широкое распространение:
На слой керамики, состоящей из диоксида циркония (ZrO2) и оксида иттрия (Y2O3), выполняющей роль «твердого электролита» — с обеих сторон наносится слой благородного металла (чаще всего платины). При достижении температуры 300-350 градусов, керамика (ZrO2 + Y2O3) начинает проводить через себя ионы кислорода… Конструкция датчика такова, что одна сторона чувствительного элемента (электрода, в виде напыленной платины) омывается выхлопными газами, а второй электрод — воздухом с улицы. Разница напряжения на этих датчиках и позволяет увидеть разницу в количестве кислорода.
Конструкция широкополосного ДК несколько сложнее, но это лишает его дискретности — т.е. датчик видит реальный состав смеси, а не «богатая» и «бедная». ШДК конкретно определяет КОЛИЧЕСТВО кислорода, и по этим данным можно определить любую смесь, с любым соотношением воздух\топливо. Такими датчиками, как правило, оборудуют более дорогие автомобили.
В системах Евро-3 и выше устанавливают два ДК. Первый (по ходу выхлопных газов) ДК играет ту же роль (контроль состава смеси по количеству кислорода), а второй устанавливается после каталитического нейтрализатора, и предназначен для его контроля, а в конфигурации состава смеси не участвует вообще.
Конструкцию и принцип действия каталитического нейтрализатора мы рассмотрим в следующих постах, так что ставим лайки, подписываемся на блог — чтобы не пропустить ничего интересного!
Замена лямбда зонда, первый и второй лямбды датчики
Первый из пары датчиков лямбда зондов, называемая регулирующей, помещается в выхлопную систему между двигателем и катализатором, а вторая лямбда, так называемая диагностика, должны быть размещены сразу же после выхода катализатора. Неисправности этих датчиков сигнализируют первоначально контрольной лампой (MIL) (check engine) на приборной панели, и для их точной идентификации позволяет диагностировать главный контроллер, изготовленный с использованием соответствующего тестера. В ходе этого сначала выявляются соответствующие записи в памяти ошибок, а затем их точная интерпретация становится возможной на основе стандартных тестов и измерений реальных параметров.
Критерии для правильной работы лямбда зонда
Условием эффективной оптимизации состава выхлопных газов с помощью катализаторов, установленных в автомобилях, является сжигание в цилиндрах двигателей, так называемых стехиометрических смесей, в которых 14,7 одинаковых единиц воздуха на 1 единицу массы топлива.
Его выполнение очень сложно из-за необходимости постоянной регулировки введенных доз топлива до текущей нагрузки двигателя, его температуры, скорости вращения и т. д. Поэтому, помимо использования датчиков, измеряющих эти количества, возникла необходимость ввести систему постоянного контроля фактического состава выработанных выхлопных газов
Это то, что использует лямбда-зонд, также известный как кислородный датчик, потому что он реагирует непосредственно на изменение содержания кислорода в выхлопных газах. Его увеличение свидетельствует о сжигании слишком плохой топливно-воздушной смеси, уменьшение — при чрезмерном обогащении композиции. Согласно этой информации, полученной зондом, контроллер увеличивает или уменьшает размер введенной дозы топлива.
Видео, что такое лямбда зонд
Дополнительные требования для правильной работы лямбды
Лямбда-датчики работают правильно только после достижения достаточно высокой рабочей температуры. Чем короче время прогрева, тем быстрее они становятся активными в выполнении своих функций. Ранее блок управления двигателем игнорирует свои сигналы, что всегда приводит к увеличению расхода топлива и ухудшению состава выхлопных газов. Зонд должен как можно скорее реагировать на изменения состава испускаемого дымового газа, поскольку любая задержка в реакции означает неблагоприятную задержку в коррекции пропорций топливовоздушной смеси с помощью модуля управления двигателем.
Причины неисправности лямбда зонда
Лямбда-датчики, изготовленные в соответствии со стандартами оригинальных деталей, обычно не портятся в течение всего срока службы транспортного средства без участия внешних причин. К ним относятся: механические воздействия, вызывающие физический ущерб, например, растрескивание керамического сердечника или прерывание кабельных соединений; загрязнение сенсора из-за твердых частиц паров, осаждающихся на него, что заставляет реакцию зонда замедляться до изменений состава выхлопных газов и, следовательно, нарушения электронного модуля управления двигателем; Увлажнение и коррозия электрических соединителей, которые изменяют значения сигналов, излучаемых зондом.
Выбор лямбда зонда
Установка нового датчика лямбда зонда в автомобиль
После установки правильной запасной части убедитесь, что ее связь с контроллером двигателя микропроцессора верна. Для этой цели он тестирует, запускает и настраивает различные циклы вождения, пока контроллер не распознает от 3 до 5 типичных циклов, предопределенных производителем автомобилей. Если это условие не выполняется, индикатор предупреждения MIL отключится после следующего запуска двигателя. После этой первоначальной конфигурации бортовой диагностической системы начинается надлежащее функционирование самого лямбда-зонда. Если процедуры установки не соблюдаются или несовместимый кислородный датчик, проблемы, характерные для поврежденного зонда, снова появятся, так как на самом не будет работать оптимально, что отрицательно скажется на расходе топлива и выбросах.
Замены с качеством оригинальных деталей Лямбда-зонды, разработанные для вторичного рынка, производятся в соответствии со стандартами OE, благодаря которым они идеально подходят к автомобилю. Это проверяется в нескольких тестах во время производственного процесса, так что каждый продукт соответствует 100% требований к спецификации. Кроме того, зонды покрыты специальными покрытиями для предотвращения образования сажи и других загрязнителей. Программа лямбда-зонд для вторичного рынка включает 356 частей с 3558 возможными приложениями.
Всё, что нужно знать о лямбда зондах.
Эту статью сохраняю скорей для себя и как пособие для тех, кто будет задавать такие частые вопросы по поводу датчиков кислорода (тема довольно актуальная).В предыдущей теме мы говорили о наших катализаторах (здесь : www.drive2.ru/l/1861652/). Теперь же узнаем больше и подробней о лямбда зондах:
Основные положения и функции Кислородного датчика :
Теория.
Жесткие экологические нормы во многих странах мира, стали диктовать количество выбросов вредных веществ, тем самым узаконили применение на автомобилях каталитических нейтрализаторов (в обиходе – катализаторы) – устройств, способствующих снижению содержания вредных веществ в выхлопных газах автомобилей с двигателем внутреннего сгорания. Катализатор — нужный и ответственный узел автомобиля, но эффективно работает лишь при определенных условиях. Без постоянного контроля состава топливно-воздушной смеси катализатор умрёт ( потеряет свои основные свойства и функции) очень быстро – для того чтобы, как можно дольше продлить его жизнь и приходит на помощь датчик кислорода, он же О2-датчик, он же лямбда-зонд (ЛЗ).
Название датчика происходит от греческой буквы L (лямбда), которая в автомобилестроении обозначает коэффициент избытка воздуха в топливно-воздушной смеси. При оптимальном составе этой смеси, когда на 14,7 части воздуха приходится 1 часть топлива (речь идет о объемном соотношении величин), L равна 1 (график 1). «Окно» эффективной работы катализатора очень узкое: L=1±0,01. Обеспечить такую точность возможно только с помощью систем питания с электронным (дискретным) впрыском топлива и при использовании в цепи обратной связи лямбда-зонда. Таким образом, Лямбда зонд создан и поставлен инженерами для информирования компьютера, инжекторного автомобиля об отклонении от нормы соотношения топливно воздушной смеси.
Избыток воздуха в смеси измеряется весьма оригинальным способом ( причем этот способ не является обходным путем, а дает уверенно точные показания ) – определения в выхлопных газах содержания остаточного кислорода (О2). Поэтому лямбда-зонд и стоит в выпускном коллекторе перед катализатором. Электрический сигнал датчика считывается электронным блоком управления системы впрыска топлива (ЭБУ), а тот в свою очередь оптимизирует состав смеси путем изменения количества подаваемого в цилиндры топлива. Таким образом, происходит регулировка не воздуха, а именно топлива, относительно воздуха, тем самым достигается максимальный процент сгорания топлива в цилиндрах, максимально эффективная работа катализатора, и как следствие максимальный крутящий момент двигателя автомобиля. Причем на большинстве современных моделях автомобилей имеется еще один лямбда-зонд, так же возможна установка дополнительных датчиков работающих в связке (например датчик температуры катализатора, расположен он на выходе катализатора). Этим достигается большая точность приготовления смеси и контролируется эффективность работы катализатора (рис. 1).
Как работает Лямбда Зонд ( кислородный датчик )
Лямбда-зонд действует по принципу гальванического элемента с твердым электролитом в виде керамики из диоксида циркония (ZrO2). Керамика легирована оксидом иттрия, а поверх нее напылены токопроводящие пористые электроды из платины. Один из электродов «дышит» выхлопными газами, а второй – воздухом из атмосферы (рис.2). Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после разогрева до температуры 300 – 400оС. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения.
При пуске и прогреве холодного двигателя управление впрыском топлива осуществляется блоком управления автомобилем ( ЭБУ ) без участия этого датчика, а коррекция состава топливо-воздушной смеси осуществляется по сигналам других датчиков (положения дроссельной заслонки, температуры охлаждающей жидкости, числа оборотов коленвала и др.). Особенностью циркониевого лямбда-зонда является то, что при малых отклонениях состава смеси от идеального (0,97
Принцип работы кислородного датчика на языке автомобилистов ( основные моменты):
Кислород содержит отрицательно заряженные ионы, которые собираются на платиновых электродах, и когда датчик достигает температуры около 400°C, любая разность потенциалов образует электрическое напряжение. В случае если смесь бедная, содержание кислорода в отработавших газах высокое. При сравнении с содержанием кислорода в атмосфере существует только очень маленькая разность потенциалов, и, как следствие, возникает небольшое напряжение (около 0,2–0,3 В). В случае если смесь богатая, то содержание кислорода в отработавших газах низкое. Создается большая разность потенциалов, поэтому возникает относительно более высокое напряжение (0,7–0,9 В). Система управления двигателем будет непрерывно подстраивать длительность импульсного сигнала под форсунки с целью выйти на среднее напряжение, составляющее около 0,4–0,6 В при значении лямбда около 1.0. Поскольку в процессе движения режимы работы двигателя постоянно изменяются, значение напряжения колеблется в обе стороны от среднего значения. Поэтому данный датчик в силу своей неспособности определить небольшие изменения в содержании кислорода известен как узкополосный. Датчик, установленный после каталитического нейтрализатора отработавших газов, действует по тому же способу, что и датчик перед ним, но с одним очень большим отличием. После того, как газы были обработаны каталитическим нейтрализатором, содержание кислорода в них остается на неизменном уровне. Это обеспечивает постоянное напряжение около 0,4–0,6 В. Теперь система управления двигателем может эффективно отслеживать работу каталитического нейтрализатора отработавших газов.
Если Лямбда Зонд «врет»
В этом случае ЭБУ начинает работать по усредненным параметрам, записанным в его памяти: при этом состав образующейся топливно-воздушной смеси будет отличаться от идеального. В результате появится повышенный расход топлива, неустойчивая работа двигателя на холостом ходу, увеличение содержания СО в отработавших газах, снижение динамических характеристик, но машина при этом остается на ходу. В некоторых моделях автомобилей ЭБУ реагирует на отказ лямбда-зонда очень серьезно и начинает так рьяно увеличивать количество подаваемого в цилиндры топлива, что запас горючего в баке «тает» на глазах, из трубы валит черный дым, СО «зашкаливает», а двигатель «тупеет» и на ближайшую СТО вам, скорее всего, придется добираться на буксире. Перечень возможных неисправностей лямбда-зонда достаточно большой и некоторые из них (потеря чувствительности, уменьшение быстродействия) самодиагностикой автомобиля не фиксируются.
Поэтому окончательное решение о замене датчика можно принять только после его тщательной проверки, которую лучше всего поручить специалистам. Следует особо отметить, что попытки замены неисправного лямбда-зонда имитатором ни к чему не приведут – ЭБУ не распознает «чужие» сигналы, и не использует их для коррекции состава приготавливаемой горючей смеси, т.е. попросту «игнорирует». При сгоревшем или отключенном лямбда-зонде содержание СО в выхлопе возрастает на порядок: от 0,1 – 0,3% до 3 – 7% и уменьшить его значение не всегда удается, т. к. запаса хода винта качества смеси может не хватить. В автомобилях, система L-коррекции которых имеет два кислородных датчика, дело обстоит еще сложнее. В случае отказа второго лямбда-зонда (или «пробивки» секции катализатора) добиться нормальной работы двигателя практически невозможно. Вообще лямбда-зонд – наиболее уязвимый датчик автомобиля с системой впрыска. Его ресурс составляет 40 – 80 тыс. км в зависимости от условий эксплуатации и исправности двигателя. Плохое состояние маслосъемных колец, попадание антифриза в цилиндры и выпускные трубопроводы, обогащенная топливно-воздушная смесь, сбои в системе зажигания сильно сокращают срок его службы. Применение этилированного бензина категорически недопустимо – свинец «отравляет» платиновые электроды лямбда-зонда за несколько бесконтрольных заправок.
В связи с тяжелыми условиями эксплуатации и минимальными значениями напряжения проблемы могут возникнуть очень легко. Зная, как работает датчик, вы получаете ключ к успешной диагностике кислородных датчиков. Контакт 1 — Нагреватель + Контакт 2 — Нагреватель — Контакт 3 — Сигнал напряжения Контакт 4 — Земля Обратите внимание, что все проверки сопротивления и непрерывности цепи необходимо выполнять при разъединенной цепи. Если у вас есть диагностический код неисправности, он даст вам некоторое представление о целостности цепи, но вы узнаете гораздо больше, если сами проведете испытание датчика. На датчике с четырьмя проводами два провода отвечают за нагревательный элемент, который предназначен для того, чтобы как можно быстрее довести температуру датчика до рабочей температуры 400°C. Самое простое, с чего можно начать, это проверить целостность цепи элемента нагревателя. Отключите датчик и измерьте сопротивление на контактах 1 и 2. Если оно лежит в пределах 5–30 Ом, проверьте сигнал, который поступает от электронного блока управления двигателем. Обычно он приводится в действие за счет сигнала модуляции длительности импульса (PWM), поступающего от электронного блока управления. Чтобы замерить воздействующий сигнал нагревателя, потребуется задействовать осциллоскоп. Следующий шаг — испытание самого датчика; сначала проверьте контакт между зажимом заземления 4 и землей. Если это возможно, исследуйте сигнал только после того, как двигатель достигнет рабочих условий, т.е. достаточно прогреется, и система управления начнет работать с замкнутым контуром. Сигнал должен переключаться между богатым и бедным состояниями ( с 0,2–0,3 В на 0,7–0,9 В); данное переключение должно происходить приблизительно каждую секунду. Если сигнал мал (среднее напряжение 0,3 В) или слишком велик (среднее напряжение 0,7 В), то, вероятно, датчик стал жертвой коррозии на платиновых электродах или загрязнения в отверстиях. Если автомобиль оснащен несколькими кислородными датчиками pre и post, можно получить более точную информацию. Используя данные двух или четырех каналов и накладывая сигналы, можно получить точные сведения о времени реакции и операционной/рабочей эффективности: сигналы от исправных датчиков должны быть зеркальным отражением друг друга».
Виды кислородных датчиков.
Существует несколько классификаций автомобильных кислородных датчиков: 1. По количеству проводов: 1-, 2-, 3-, 4-, 5-, 6-контактные датчики. 2. По дизайну сенсорного элемента: “пальчиковые” и пластинчатые 3. По способу крепления в выхлопную трубу: резьбовые и фланцевые. 4. По ширине измерений лямбды: узкополосные (детектируют лямбду при величине >1) и широкополосные (детектируют лямбду от 0,7 до 1.6).
Одноконтактные датчики – имеют один сигнальный провод, по которому передаются генерируемые датчиком электрические импульсы.
Двухконтактные датчики – имеют один сигнальный провод и один провод “на массу” (дублирует заземление через корпус датчика). Заземляющий провод позволяет более точно оценивать показания сигнального провода блоком управления двигателем.
Трёхконтактные датчики – имеют один сигнальный провод, один провод “на массу” и один провод на нагревательный элемент. Эти датчики характеризуются следующими достоинствами: 1. Короткое время достижения датчиком рабочей температуры (более 350 градусов) вследствие чего снижается количество вредных выбросов при работе холодного двигателя; 2. увеличивается срок службы датчика, так как у нагреваемых датчиков изменение температуры происходит, более плавно, чем у датчиков без нагревательного элемента; 3. датчики, снабжённые нагревательным элементом, имеют менее строгие требования к месторасположению в выхлопной системе, что упрощает их техобслуживание. Мощность нагревательного элемента в кислородном датчике составляет либо 12Вт, либо 18Вт. Следует учитывать, что установка датчика с неправильно подобранной мощностью нагревательного элемента может привести к перегреву датчика и быстрому выходу его из строя.
Четырёхконтактные датчики – обязательно имеют один сигнальный провод, один питающий на нагревательный элемент и один заземляющий провод. Функция последнего провода может быть различной и зависит от особенностей устройства системы управления конкретным двигателем. Четвёртый провод может быть либо ещё одним заземляющим (в случаях, когда заземление через корпус датчика не предусмотрено), либо питающим проводом для второго нагревательного элемента. Следует учитывать, что при ошибочной установки датчика с заземлением на корпус вместо датчика без заземления на корпус или наоборот может привести к тому, что блок управления двигателем не распознает сигналы, поступающие с кислородного датчика.
Взаимозаменяемость. Рекомендованный заводом-изготовителем лямбда-зонд и сходные по конструкции циркониевые датчики взаимозаменяемы. Возможна замена не подогреваемых датчиков на подогреваемые (но не наоборот!). Однако при этом может возникнуть проблема несовместимости разъемов и отсутствия в машине цепи питания для нагревателя лямбда-зонда. Недостающие провода можно проложить самостоятельно, а вместо разъема использовать стандартные автомобильные контакты. Цветовая маркировка выводов лямбда-зондов может различаться, но сигнальный провод всегда будет иметь темный цвет (обычно – черный). «Массовый» провод может быть белым, серым или желтым (рис. 4). Титановые лямбда-зонды от циркониевых легко отличить по цвету «накального» вывода подогревателя – он всегда красный. При замене 3-контактного лямбда-зонда на 4-контактный необходимо надежно соединить с «массой» автомобиля провод заземления подогревателя и сигнальный «минус», а накальный провод подогревателя через реле и предохранитель подключить к «плюсу» аккумулятора. Подключение напрямую к катушке зажигания нежелательно, т. к. в цепи ее питания может стоять понижающее сопротивление. Подключиться к контактам топливного насоса достаточно сложно. Лучше всего подключить реле подогревателя лямбда-зонда к замку зажигания.
Расположение Кислородного датчика Ниссан :
Кислородный датчик расположен на выпускном тракте двигателя. Если это рядный двигатель — то кислородный датчик расположен непосредственно на чугунном выпускном коллекторе, если же это V — образный двигатель или иной двигатель не с единым выпускным коллектором, то кислородный датчик располагается в месте схождения основных отводов выпускных коллекторов.
Почему следует заменить неисправный кислородный датчик?
Замена неисправного кислородного датчика на новый датчик позволяет экономить топливо, улучшить динамику автомобиля, уменьшить токсичность выхлопных газов, является профилактикой преждевременного выхода из строя дорогостоящего катализатора.
Инструкция по замене, универсальная: Чтобы снять старый и установить новый кислородный датчик нужно убедиться в том, что зажигание выключено, а провода датчика отсоединены. Перед установкой нового зонда проверяют его маркировку на соответствие указанной в инструкции по эксплуатации, осматривают автомобиль на отсутствие механических повреждений, наличие кольца уплотнения, противопригарной смазки на резьбовой части. Затем датчик кислорода затягивают до полностью герметичного соединения, соединяя электроразъем, после чего можно проверять работоспособность нового датчика. Иногда датчик кислорода присоединяется к трубопроводу специальной пластиной, в пространстве между ней и трубопроводом находится прокладка с функцией герметика. Проверка работоспособности датчика производится только при его нагреве до температуры 350 градусов специальным оборудованием: газоанализатором, осциллографом, вольтметром, омметром. Поэтому сделать правильную замену кислородного датчика на Nissan и других автомобилях можно лишь в специализированном автосервисе.
Восстановление кислородного датчика : Проблема всех легковых автомобилей в России является завышенный расход бензина на подержанных автомобилях. Главной причиной этого не качественное топливо, которое загрязняет систему автомобиля, и в первую очередь лямбда зонт, в простонародье называют кислородным датчиком, который находиться на каталитическом нейтрализаторе(система очистки отработанных газов) Если отказ лямбда-зонда (ЛЗ) не вызван необратимыми изменениями в структуре его основы – слое циркониевой керамики, то датчик можно попробовать «оживить». Дело в том, что рабочая поверхность ЛЗ под защитным колпачком со временем покрывается нагаром и свинцовыми отложениями выхлопных газов. Датчик начинает «врать». Если этот налет удалить, то работоспособность ЛЗ восстанавливается. Поверхность датчика не позволяет производить ее чистку механическим способом (абразивной шкуркой или надфилем), т. к. вместе с нагаром с керамической основы неизбежно удаляются слои платинового напыления. Этот датчик отвечает за качество топливной смеси, ну и соответственно если он загрязнен, сигнал на компьютер автомобиля не будет соответствовать норме. тем самым машинка начинает кушать много бензина, покупка нового датчика сильно бьет по бюджету, его цена иногда доходит до 30 тысяч рублей в зависимости от марки автомобиля. И так оживляем!
Инструкция 2:
1. Выворачивание l-зонда на холодном двигателе может оказаться крайне затруднительным ввиду теплового сжатия металла выпускного коллектора/трубы системы выпуска. Во избежание риска повреждения компонентов, прежде чем приступать к снятию датчика, прогрейте двигатель в течение пары минут, — постарайтесь не обжечься о разогретые поверхности в процессе выполнения процедуры:
a) Кислородные датчики оборудованы вмонтированным жгутом электропроводки с контактным разъемом. Повреждение данного жгута приводит к необратимому выходу датчика из строя, — соблюдайте осторожность; b) Старайтесь не допускать попадания на контактный разъем и жалюзи датчика масла, смазки, грязи, влаги и т.п.;
c) НИ в коем случае не применяйте для чистки датчика никакие растворители;
d) Старайтесь не ронять и резко не стряхивать датчик. 2. Поддомкратьте автомобиль и установите его на подпорки. 3. Аккуратно отсоедините разъем электропроводки кислородного датчика. 4. При помощи специального ключа осторожно выверните зонд из соответствующей секции системы выпуска отработавших газов. 5. Перед вворачиванием датчика смажьте его резьбовую часть антиприхватывающим герметиком. 6. Вверните датчик на свое штатное место и прочно затяните его. 7. Опустите автомобиль на землю и подсоедините к датчику электропроводку. 8. Произведите автомобиля ходовые испытания. Проверьте память модуля управления на наличие кодов неисправностей.
