Ремонт передних динамиков (Замена подвесов)
Куча всего было сделано в этой машине…но всё прошло мимо Драйва, т.к. не пользовался им особо…
Но на данный момент хотел бы немного поделиться опытом в том, что я раньше никогда не делал… да и, думаю, мало кто занимался подобным)) Ремонт динамиков!
И так… Машина досталась в самой максимальной комплектации… Деревянный руль, аудиосистема Rockford из 11 динамиков и сабвуфера и т.д…
Скажу сразу, я не особо разбираюсь в автозвуке и я не так уж привередлив к музыке в целом, НО… музыка в данной машине меня всегда устраивала! Чистый звук, приятный саб… единственное, небольшой недостаток — это сама «голова» (Mitsubishi Multi Communication System), которая не предусматривает ни входа AUX, ни USB, что иногда удручает…
В остальном, мне кажется, очень даже достойная музыкальная система…
К сожалению, годы берут своё… все-таки машине порядка 7 лет…и уже 200 тыс. км позади.
С недавних пор, начал замечать что качество музыки подпортилось, ввиду каких-то посторонних звуков, которые порой прерывали чистый звук своими «Хряпами»…
Долго не мог заставить себя снять карты дверей и глянуть что же там с динамиками…
И так… Наступил день «X»… Нашёл в себе силы и решил все-таки снять карту, чтобы «познакомиться» с проблемой…
До последнего надеялся, что просто динамик раскрутился немного и теперь дребежжит… но НЕТ =(
Сняв карту я, мягко говоря, был чертовски удивлён… удивлён тому, как вообще динамики играли в таком состоянии!)))

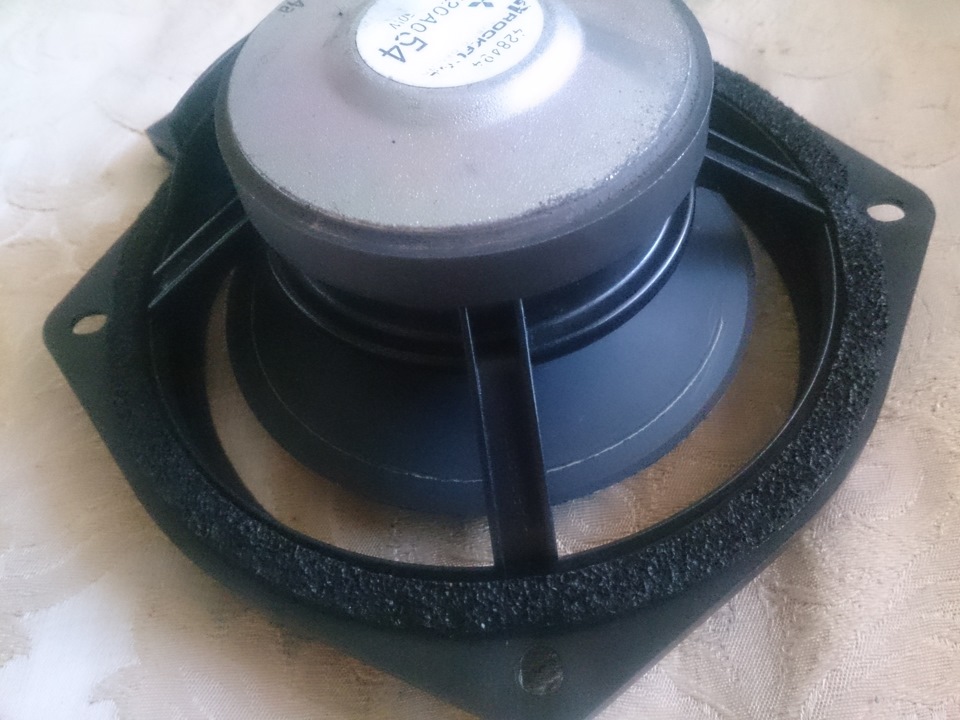

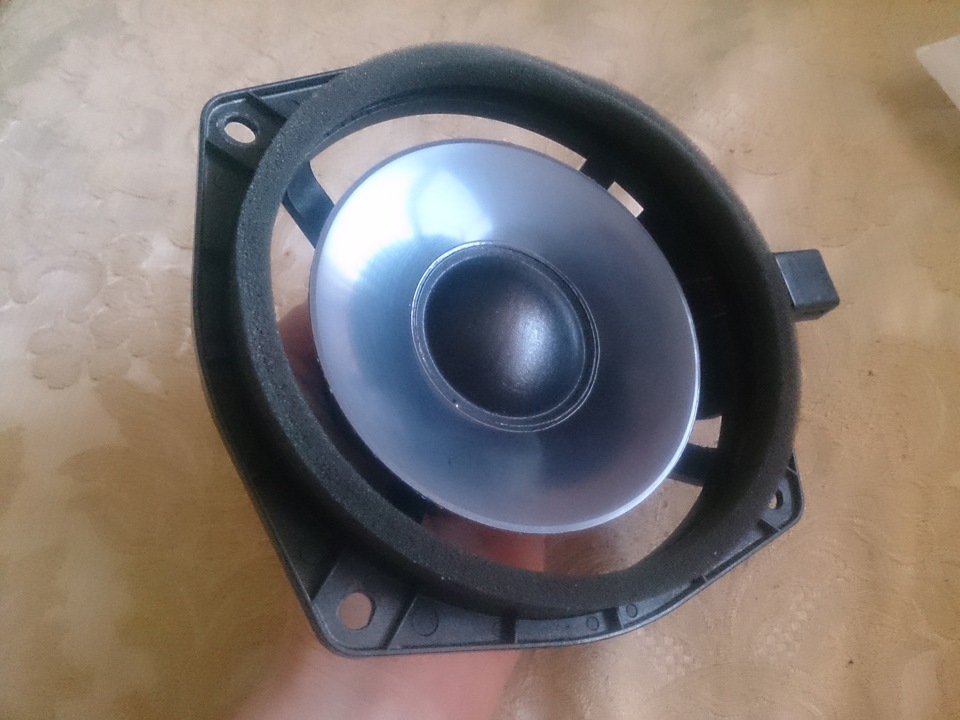

Динамики держались в карте крепко… но их состояние… это просто ужас… Подвесы (выпуклая резиночка, которая крепится к диффузору и каркасу динамика) были порваны… Было такое чувство, что кто-то просто взял, снял карту, вырезал кусочки подвесов местами и одел карту обратно)))
Первая мысль была — «ну всё…Приплыли… Попал на новые динамики»
Вернувшись домой, решил глянуть стоимость подобных динамиков в интернете…
Основной проблемой было найти точно такие же в интернете, поскольку затупил и забыл динамики в машине…
Облазил кучу сайтов, пока нашёл более менее внятные характеристики динамиков и начал поиски родных Rockford-ов, т.к. всё-таки не хотелось «рушить» родную систему…
И так! НАШЁЛ! Один динамик — порядка 4,5-5 тыс. рублей… А мне их нужно 2…
Невольно даже начал рассматривать и аналогичные варианты динамиков на замену… Кто-то советовал взять динамики по 3 рубля и не париться, но мне не хотелось слушать их…
Тянул этот вопрос до последнего… Пока один из хороших друзей не подкинул мне такую мысль, что есть ведь, наверное, умельцы, которые занимаются ремонтом подобной техники… Следующую ночь я просто не спал!)) Рылся на Ютубе и действительно нашёл кучу разных видео отчётов по замене подвесов…
Они, правда, делались основываясь на ремонте каких-то самых простых динамиков, но всё же… идея осталась жить в моей голове!)
Кстати! Хотел бы заметить одну вещь… сняв динамики с обеих передних дверей, был очень удивлен, что в машине всё ещё можно слушать хорошую музыку! Даже без них)) ситуацию спасали пищалки в передних дверях и динамик, находящийся в торпеде, который «вытягивал» музыку в передней части салона на УРА!
На следущий же день нашёл в Москве контору, которая торгует подобными «причандалами» для «аудио-гуру», которые занимаются ремонтами подобными… (если кому понадобится — обращайтесь! Дам контакты этой и так известной обществу конторы, которая торгует аудио-техникой и примочками для ремонта)))
Съездил к ним и столкнулся с другой проблемой… собственно говоря, выбор ПРАВИЛЬНОГО подвеса!
Как оказалось, это довольно таки не просто, поскольку нужно правильно всё вымерить, и найти такой подвес, который стал бы как родной…
В моём случае, я подобрал себе подвес Diffusor P160-5… На самом деле, до сих пор не понимаю подходит ли он к моему динамику)))) поскольку при ремонте возникало несколько проблем…
Хочу сказать, что, побывав в аудиомагазине, я ещё раз убедился в том, что будет просто глупо, если не попробую починить динамики своими руками… Поскольку цена вопроса — 420 руб. за два подвеса + 400 рублей за специальный клей Diffusor SL… хотя насчёт клея у меня есть сомнения… на вид — очень смахивает на обычный «Момент»)))
И так, подождал пару недель, пока придёт подвес (к сожалению, именно его не было в наличии)…и начал ремонт!
Первым делом удалил старые подвесы с динамиков… Это не составило никакой проблемы, т.к. они отлипли, легко поддавшись моим настойчивым рукам и канцелярскому ножику))))
Далее пришлось немного подрезать новые подвесы, так как они изготовлены немного не по размеру, с небольшим запасом…
После корректировки подвесов решил попробовать их приложить к динамику…
И так… момент истины… Барабанная дроооообь! Тадааааам! Первая мысль — «Чёрт, они не подходят!»(((((((((
На самом деле, подвесы, по моему мнению, не совсем идеальны для данной модели динамиков… но я не отчаивался и всё-таки попробовал их «добить»…
С горем пополам расправил подвесы и понял, что надо начинать клеить… а там уж разберусь по ходу дела, как делают все, по исконно русской традиции!)))))
Не скажу что всё стало идеально… но как альтернатива приобретению новых динамиков, по-моему, неплохо))
Ещё не успел проверить в работе… Решил оставить на ночь, чтобы клей хорошенько подсох…
На завтра планирую установку и проверку динамиков на свои родные места! Обязательно отпишусь по результатам тестов!)
Всем спасибо за внимание!
Возникнут вопросы — обращайтесь!)
Ремонт сабика Focal 27K
Доброго всем, не тяжелого понедельника!
Для автозвуковых экспериментов понадобился мне ящик. Без разницы какого размера, по возможности недорого и по возможности быстро.
Открыл Авито, набрал в поиске «короб», отфильтровал по цене и выбрал самый дешевый ящик.
В комплекте с ящиком бесплатным довеском мне достался сабик Focal 27K с диагнозом «хрипит, хрюкает, не работает»
Несмотря на то что он достался мне бесплатно возникло желание выяснить в чем причина его нерабочего состояния и по возможности его починить
Никогда раньше с ремонтом динамиков я не сталкивался. Иногда из любопытства просматривал статьи и видео о том как можно выполнить ремонт, но самому делать не приходилось. А тут сабик, да еще Focal, да еще с кевларовым диффузором, да еще и бесплатно – все как мне нравится. Решил попробовать сделать ремонт своими силами
Мой сабик не похож на фото из сети – у моего «губа» подвеса выгнута внутрь корзины, а у родного «губа» должна быть выгнута наружу корзины. Показал сабик коллеге по работе и спросил его мнение. Коллега сказал, что похоже подвес переклеивали и поставили подвес от советского 75 ГДН. Получается, что сейчас стоит неродной подвес, стоит криво и динамик с ним «хрюкает». Что можно сделать чтобы не «хрюкал»? Коллега сказал, что можно попробовать подвес переклеить.
И сразу возник вопрос – где взять подходящий новый подвес? Поискал в сети, понял, что искать запасные подвесы я не умею, т.к. ничего не нашел. Опять за советом к коллеге. Он говорит – есть такой Пётр Зодниев который изготавливает подвесы.
Нашел контакты Петра Зодниева – есть группа В контакте и есть сайт. (Уточнение к администрации — допустимо ли привести ссылки на группу и сайт Петра Зодниева?)
Связался с ним по электронке и выяснил что у него как раз лежит когда-то давно заказанный кем-то подвес для 10 дюймового саба Focal. В переписке уточнили размеры и стало понятно, что ничего непонятно, т.к. тот подвес что сейчас стоит на сабике – явно неродной. Договорились что нужно встретиться и примерить имеющийся у него подвес на имеющийся у меня динамик.
При встрече Петр подтвердил, что установленный подвес действительно от 75 ГДН и приклеен он не только криво, но и неправильно – со стороны корзины подвес наклеен поверх защитного буртика из пенки, а не под него как должен.
Подвес был нещадно оторван
Посадочные диаметры измерены. Имеющийся подвес по размерам подошел и я его купил
Вот таким образом: задумался «Не отремонтировать ли мне динамик!» и через три часа уже найден и куплен новый подвес, а старый подвес и колпак оторван. Теперь пути назад нет!
До того как что-то делать с динамиком нужно чем-нибудь закрыть отверстие в катушке чтобы в магнитный зазор не попадал мусор. Выпросил у жены кусочек поролона, вырезал кругляш и вставил в катушку.
После этого нужно максимально очистить динамик от остатков старого подвеса, старого клея и прочих загрязнений. Очистка дело очень муторное и кропотливое. Моего терпений хватает на 30-40 мин непрерывно. После этого нужно отдохнуть, иначе есть шанс что-то сломать или разрезать лишнего.
В ходе очистки появилось подозрение, что динамик похоже ремонтировали больше одного раза и вполне возможно несколько разных людей. На диффузоре и корзине обнаружились следы ПЯТИ разных клеящих составов: силиконовый герметик, жесткий клей типа БФ, мягкий клей типа 88, твердая стекловидная масса типа эпоксидки и что-то типа суперклея. Были следы еще чего-то, но я не смог идентифицировать.
Частично подвес удалось оторвать (от корзины), а частично пришлось срезать (от диффузора). Следы клеящих составов убирал, вернее пытался убирать, различной химией (удалитель силикона, димексид, бензин «калоша», растворитель 646, растворитель 650, ацетон). Частично отмыл, частично пришлось срезать и соскабливать. Потом опять химией и опять соскабливать.
Через 2 дня динамик стал чистым
Поскольку подвес тканевый, то клеить его нужно сначала к диффузору, при этом старательно выровнять. А после высыхания клея подвес приклеивается к корзине и тоже выравнивается.
Для проверки правильности приклейки подвеса подключил динамик к усилителю, перебрал частоты и вывел динамик на ход на частоте 20 Гц. Ход был примерно 20 мм (10 мм на сторону). Хрипов, хрюканий, призвуков нет. Значит можно двигаться дальше.
Родной защитный буртик был набран из кусочков пенки. Смотрится так себе. Поэтому вырезал новый буртик из изолона 8 мм
На этом ремонт сабика закончен, теперь он выглядит намного лучше чем когда попал мне в руки.
Вкрутил сабик в короб с которым он мне достался
Комплект имеющихся динамиков теперь пополнился калибром 10 дюймов
Кто-нибудь видит общую черту всех имеющихся динамиков?
В заключение опишу несколько выводов которые смог сделать на основании первого опыта ремонта динамиков:
1. Если опыта ремонтов динамиков нет, то нужно быть готовым к тому что может не получиться
2. Основное что требуется для такого ремонта — это ТЕРПЕНИЕ и АККУРАТНОСТЬ
3. Для любого приклеивания нужно использовать ИСКЛЮЧИТЕЛЬНО клеевые составы которые в дальнейшем при необходимости можно будет размочить растворителями или ацетоном. Т.е. НЕ НУЖНО ИСПОЛЬЗОВАТЬ СУПЕРКЛЕЙ (и любые другие цианакрилаты). НУЖНО ИСПОЛЬЗОВАТЬ КЛЕЙ НА БУТИЛКАУЧУКОВОЙ ОСНОВЕ (например 88-й)
4. Работа по ремонту динамиков — это трудоемкая процедура и если кто-то Вам называет цену за ремонт 1 000 руб., то это адекватная и даже заниженная оценка.
Гайд по ремонту динамиков №1
Решил поделиться небольшим опытом ремонта динамических головок (в простанародии «динамиков»). Надеюсь, незатейливая очередность фотографий и натолкнет кого нибудь на самостоятельный ремонт — я буду только рад.
Итак берем динамик — в данном случае овалы инфинити
Вначале отпаиваем проводнички на катушку и высокочастотники
Следующий шаг — снятие высокочастотников. Встречается несколько видов крепления их на керне (такая цилиндрическая штучка в центре динамика, является частью магнитной системы). Чаще всего крепление осуществляется длинным болтом или (как в данном случае) на клею. Для освобождения стойки с пищалками отклеиваем этикетку на магните и поскольку ИХ клей не поддается НАШЕМУ ацетону, поступаем как с заржавевшим болтом — высверливаем. Конечно очень осторожно. После этого покачивающими движениями раскачиваем и выкручиваем пищалки.
Нашему взору открывается «мотор» динамика — его катушка с магнитной системой.
Далее с помощью ацетона набранного в шприц (теги для нариков «ШПРИЦ» «АЦЕТОН») отклеиваем сначала резиновый подвес (или гофр), а затем центрирующую шайбу. Подвес обычно отходит легко, шайба тяжелее. Обильная пропитка клеевого шва ацетоном облегчает отклейку.
По словам хозяина динамиков они немного «хрипели». Приглядевшись, видим — и правда! Что то мешает…
Далее выдуваем немагнитный мусор пылесосом, магнитную стружку и окалину я убираю скотчем, скрученным в трубочку зубочисткой и нержавеющим пинцетом.
Очищать нужно очень тщательно, поскольку следующий раз нескоро.
Обратный процесс очень ответственный, так как необходимо добиться одинакового зазора магнитной катушки в зазоре. Для этого при склейке центрирующей шайбы в магнитный зазор вставляю кусок фотопленки.
После полного высыхания клея, пленку можно вынимать и приклеивать резиновый подвес к корзине (диффузородержетелю, корпусу динамика).
После этого обратный процесс — приклейка пищиков, припайка проводов, приклейка этикетки.
Да! Чуть не забыл! На одном из динов заменил клеммную колодку на самодельную.
Порвал подвес. Что делать?
Ответы
Слушать не нужно, нужно лечить..
Спасибо. Сам не смогу, думаю. Старьё это все задолбало. Хотел выкинуть вчера на х.. все в п..
Ну, совсем выбрасывать ни к чему. Если возиться не охота, выставляйте на авито по дешёвке как есть, кому нужно подшаманит. Человек менял гнилой подвес на мягкую резину, по звуку ему новый резиновый понравился больше, чем задубевший родной на второй колонке. Заменил в результате оба. Но там деваться было некуда. Брал тут https://remdinamik.ru/podvesy-.
ПС в таком состоянии акустику слушать нельзя:-(
Не обязательно менять оба подвеса :))
Тоже неоднократно слышал, что меняют два подвеса, для баланса характеристик. Знаю, Вы разбираетесь в этом вопросе, напишите почему можно и один, как я понял не в ущерб работе второго. Спасибо!
Игорь, поправьте меня если, я ошибаюсь, но ведь этому подвесу
1. Подобрать такой же (материал, свойства) скорее всего не представится возможным
2. С учетом возраста новый подвес никогда не достигнет состояния старого (слишком большая разница в износе и вероятность старого тоже прийти в негодность, т.к. характер поломки явно говорит о выборе ресурса)
Если бы это была акустика современная или хотя бы прошлого поколения (3-5 лет) можно было бы поменять один, но в данном случае имеет смысл если менять, то сразу оба.
Мастер, потративший 35 лет на ремонт и разработку собственных ДГ ( и изготовление конечно ) сможет привести их к единообразию:)) Но это конечно ноу-хау мастера:))
Я ему полностью доверяю в этом вопросе.
Спасибо. Задача до покупки новых колонок дожить. До весны, примерно))))
Спасибо за ответ. Сам живу в Самаре.
https://m.facebook.com/#!/alex. случайно на ФБ обнаружил. Он у меня в друзьях
Ого! А у меня с ним 14 общих 🙂
мне интересно, а почему нельзя слушать с порванным подвесом? Просто сам слушаю, у меня на одной из акустик порван подвес.
Не знаю) Может ещё сильнее пойдет
В случае повреждения подвеса динамик перестаёт работать в линейном(поршневом) режиме, начинается расколбас, подвес рвётся ещё больше и всё в общем-то может закончиться «клином». Вы за рулём? Спущенное колесо тоже не подкачиваете?
Я не специалист в этом вопросе, но почему то думается, что такое повреждение как у тс не очень критично и не повредит динамик при использовании, а вот продольные разрывы могут повредить и это как бы понятно, хотя может и не прав.
При таком масштабе повреждения прослушивание на громкости ниже средней к драматической ситуации, по моему мнению, не приведёт. До весны динамик доживёт.
Шелковую заплаточку с обратной стороны. Будет все хорошо. Только подвесы потом все авно пропитайте, они мягкие должны быть.
У меня бивни есть 8. Но я хочу jbl 4311 или L100. Нашёл хорошие за 65000 и 85 соответственно
La voce тоже были. Они про другое. Я на Диатонах.
Только авторизованные пользователи могут отвечать на вопросы, пожалуйста, войдите или зарегистрируйтесь.
Тема: Замена подвесов диффузоров 75ГДН-8
Опции темы
Вартан, это выглядит как преднамеренное усложнение. Зачем срывать центрирующую шайбу? Если она хоть как-то держит катушку. Мне больше нравится идея зафиксировать трубу с диффузором. А фокусам с ленточками, просунутыми через отверстие в магните, я не обучен.
На крайний случай посажу центральную трубу, держащую диффузор, на палки и термоклей (потом феном уберу). Или на «Момент». Тогда ацетоном смою. Вытаскивать катушку. ну его нафиг. Но за совет спасибо.
Для замены подвеса вообще никаких приспособ не нужно. Старый подвес убираем, новый наклеиваем сначала на диффузор, дожидаемся когда клей высохнет. Затем смазываем клеем краб и пока есть подвижность клея, прикладываем подвес и проверяем, чтобы вся подвижка ходила без задеваний. Если задевает, перемещая в разные стороны еще не приклеившийся подвес находим в каком положении подвижка не задевает за магнит. Ваш случай довольно не простой, поэтому требует некоторых навыков работы без приспособ.
Для замены подвеса вообще никаких приспособ не нужно. Старый подвес убираем, новый наклеиваем сначала на диффузор, дожидаемся когда клей высохнет. Затем смазываем клеем краб и пока есть подвижность клея, прикладываем подвес и проверяем, чтобы вся подвижка ходила без задеваний. Если задевает, перемещая в разные стороны еще не приклеившийся подвес находим в каком положении подвижка не задевает за магнит. Ваш случай довольно не простой, поэтому требует некоторых навыков работы без приспособ.
Вы видели как устроен верхний подвес в 75ГДН? Я к тому что на корзине он входит почти впритык в посадочное место и возможность «шевелить» и ловить центровку есть только на приклейке к диффузору.
Так или иначе, идея топик-стартера со спичками на термоклее к корзине в данном случае наиболее близка к достижению нужного результата.
Можно конечно попробовать идею центровки от Динаудио, но дырявить соты в нужном месте весьма проблематично и чревато для сот.
Есть еще одна идея как всю эту конструкцию отцентровать как при роботизированной сборке, но потребуется полная разборка динамика, изготовление направляющего пуансона и сверление осевого отверстия в керне.
Идея такая. Разбирается динамик. На токарном станке растачивается отверстие в керне. Далее нужно изготовить трубчатую гильзу диаметром не более отверстия в керне, ориентировочно меньше этого диаметра на 2-5 мм. Эту гильзу при помощи еще одного цетровочного пуансона нужно приклеить на тыльную сторону диффузора внутри катушки динамика четко по центру. Далее точится еще один пуансон со скользящей безлюфтовой посадкой в приклееной гильзе и отверстии в керне. Его лучше выточить из немагнитного материала.
Ну а затем этот пуансон вставляется в гильзу, гофр и подвес мажутся клеем и паунсон вставляется в отверстие в керне и опускается до прижатия гофра и подвеса к диффузородержателю. Ждем склейки. После пуансон вынимается и теоретически динамик получится отцентрованным.
