чем одеть стопорное кольцо
Монтаж стопорных колец
Монтаж стопорных колец, как и демонтаж, зачастую, вызывает большое количество вопросов. Человек, у которого недостаточно опыта в проведении подобных работ, может и не знать о том, что существуют стопорные кольца внутренние и наружные. Некоторые даже не знают, для чего нужны стопорные кольца, и что они из себя представляют. Собственно, по этой причине мы и решили первоначально провести небольшой ликбез. Итак, расскажем обо всем подробно и по порядку.
Как выглядит стопорное кольцо?
Многие по ошибке путают стопорную шайбу со стопорным кольцом из-за названия и круглой формы. Однако, на самом деле, между двумя этими изделиями существует большая разница. В первую очередь, стопорное кольцо — это незамкнутая окружность, то есть в нем имеется небольшой проём. Кроме того, на стопорном кольце имеются специальные ушки, с помощью которых деталь надежно фиксируется в конструкции, поскольку ушки выступают в качестве плеча, то есть рычага.
Производство стопорных колец
Производство стопорных колец подразумевает строгое соблюдение всех стандартов, установленных нормами ГОСТ 13940-86, ГОСТ 13942-86 или же DIN 471 для наружных, а также нормативами ГОСТ 13941-86, ГОСТ 13943-86 и европейским аналогом DIN 472 для внутренних колец. Согласно предписаниям данных стандартов, материалом для изготовления данных изделий служат углеродистая сталь 65Г, конструкционная сталь 60С2А, жаропрочная сталь 40Х13 и другие марки.
Для производства стопорных колец обычно используют листы и ленты стали, реже их создают из круглой либо овальной проволоки. Кольца изготавливаются с прямоугольным сечением по умолчанию, но в некоторых случаях, по пожеланию заказчика, их производство может выполняться по заданному чертежу. Все стальные заготовки в обязательном порядке должны пройти дополнительную термическую обработку. Их поверхность обрабатывается с помощью одного из покрытий:
Типы стопорных колец
Стопорные кольца подбирают под конкретный узел определенного механизма исходя из эксплуатационных условий и конструкционных особенностей изделия. Так, например, для фиксации элементов на валу применяют наружные стопорные кольца. Для фиксации разных изделий непосредственно в самом отверстии задействуют уже внутренние стопорные кольца. Типы стопорных колец различаются по направлению ушек: на внешних они направлены наружу, на внутренних — внутрь.
Применение стопорных колец
Применение стопорных колец в промышленности можно наблюдать практически во всех производственных сферах, где задействуются различные механизмы. Особенно часто их встречают в машиностроении, судостроении, авиастроении, вагоностроении, станкостроении и подобных отраслях. Устанавливать такие изделия можно в редукторах, моторах и других элементах, которые осуществляют вращение на своих собственных осях и нуждаются в очень надежной фиксации.
Как ставить стопорное кольцо?
Наконец, мы подошли к моменту, когда можем рассмотреть рекомендации по поводу того, как ставить стопорное кольцо. Различают три способа установки стопорных колец: ручной, механический и автоматический. Для механического монтажа используют плунжер и конусную пробку, которая отцентрирована по торцу вала и имеет угол в 6°. Собственно, в этом случае при помощи плунжера можно будет проталкивать стопорное кольцо прямиком через конусную пробку.
Используя автоматический метод установки стопорного кольца, нужно задействовать специальные прессы, либо же пневматические цилиндры. При этом обратите внимание на то, что установочные инструменты обязательно должны быть оснащены закаленными рабочими поверхностями, дабы минимизировать возможный износ оборудования. А если использовать ручной способ монтажа, можно взять инструмент для установки стопорного кольца или обойтись отверткой.
Как снять стопорное кольцо — виды и изготовление инструмента своими руками
Стопорные кольца присутствуют в конструкции разных механизмов. Их основное предназначение заключается в надежном фиксировании деталей. При необходимости проведения ремонта механизма нужно произвести снятие стопорного кольца. Демонтировать это нехитрое приспособление можно при помощи специального инструмента — съемника.
Стопорные кольца и их назначение
Чтобы ограничить перемещение подшипника, оси, вала или прочих деталей, во многих механизмах используются стопорные кольца (их еще называют разрезными шайбами). Эти детали имеют сходство со стопорными шайбами, но их главное отличие в присутствии сквозного разреза. Для изготовления разрезной шайбы используется высокопрочная пружинная сталь. Конструктивно эта деталь имеет вид шайбы с прорезью. Возле прорези имеются две площадки с отверстиями, которые называются ушками. Именно посредством этих ушек осуществляется снятие и установка деталей.
Принцип работы таких устройство достаточно простой — при сжатии или разжимании кольца, что осуществляется посредством воздействия специальным инструментом на ушки детали, происходит изменение длины окружности. Разрезная шайба в сжатом или разжатом состоянии заводится в паз, после чего отпускается. При этом осуществляется его сжатие или разжимание, посредством чего охватывается вал, фиксируя подшипник, и исключая его осевое перемещение.
Какие виды стопорных колец бывают и чем они отличаются
Стопорные кольца классифицируются на два основных вида по их предназначению. Как они называются, и чем отличаются, выясним подробно:
Кольца на виды подразделяются не только по назначению, но еще и по другим параметрам, как толщина, размер, материал изготовления.
Съемники стопорных колец — конструкция и виды
Для снятия и установки разрезных шайб, применяется специализированный инструмент, называемый кольцесъемником. Причем выпускаются такие инструменты разного конструктивного исполнения. Объединяет их такие рабочие элементы, как рукоятка и губки конусообразной формы. Рукоятка состоит из двух элементов, соединенных между собой посредством шарнира. Губки имеют коническую конструкцию, которая служит для вхождения в зацепление с ушками стопорных колец. Изготавливаются кольцесъемники по стандарту. Причем зарубежные инструменты выпускаются с соблюдением стандарта DIN 471, а отечественные щипцы имеют ГОСТ 13942-86.
Съемники для стопорных колец делятся на два типа, и применяются они в зависимости от вида детали (внутренняя или наружная).
При выборе инструмента для демонтажа разрезных колец немаловажно определить толщину губок. Инструментом с толстыми губками нельзя демонтировать маленькие разрезные шайбы и наоборот. Именно поэтому зачастую съемники продаются в комплекте по 2 или 4 штуки с различными размерами губок.
Где располагаются разрезные шайбы и когда может понадобится применение съемников
Сегодня очень много механизмов, в которых встречаются стопорные кольца. Как говорилось выше, они бывают разных видов, но выполняют одну функцию — исключают осевое перемещение. Встречаются разрезные шайбы достаточно часто, и вот основные места, где они применяются:
На дверных ручках используются маленькие детали, а на полуосях стоят большие устройства. Для демонтажа тех или иных изделий понадобится применение соответствующих съемников. Встречаются разрезные шайбы, которые не имеют ушек с отверстиями. Эти устройства встречаются на автомобильных поршнях и прочих видах техники. Для снятия и установки таких колец щипцы не подойдут. Их установка и демонтаж осуществляется при помощи отвертки. Ниже на видео показано, как снять и поставить на место стопорное кольцо поршня посредством отвертки.
Съемники стопорных колец и их основные характеристики
Как и все инструменты, съемники имеют свои основные характеристики, о которых будет полезно узнать тем, кто планирует приобрести эти устройства.
Наиболее популярными вариантами съемников являются универсальные модели. Они позволяют не только применять губки разной длины и толщины путем их замены на инструменте, но еще и работать со стопорными кольцами разных видов (внутренние и внешние). К достоинствам универсальных съемников относится их стоимость, так как один инструмент стоит дешевле, чем целый набор. Большинство моделей оснащается механизмами ограничения усилия, что исключает вероятность повреждения тонких деталей.
При использовании универсальных съемников немаловажно применять наконечники из одинаковых пар. Их отличие по длине или диаметру приведет к негативным последствиям. Во время снятия или установки деталь может выскользнуть и попасть в человека или технику.
Обучение по снятию стопорных колец
Как снять стопорные кольца, интересует многих новичков, которые столкнулись с такими деталями. Прежде всего, надо понимать, что осуществлять демонтаж или установку разрезных шайб можно только посредством специализированного инструмента — съемников. Такие инструменты могут быть, как заводского изготовления, так и самодельные. Демонтаж стопорных колец осуществляется двумя способами:
Если под рукой не оказывается нужного съемника, то можно воспользоваться самодельными инструментами. Как их изготовить, рассмотрено в следующих разделах. Однако изготовление самодельных инструментов оправдано только в одном случае — когда необходимо срочно произвести снятие разрезных шайб. Если же планируется часто пользоваться инструментом, то для таких случаев рекомендуется его приобрести. Как осуществляется снятие разрезной шайбы с перфоратора, показано подробно на видео.
Какие способы установки разрезных шайб известны и чем их снять
Различают три варианта установки разрезных шайб:
Как и большинство деталей, стопорные кольца могут выходить из строя. Если после демонтажа детали наблюдается потеря пружинящих свойств, то рекомендуется заменить ее. Даже если удастся установить ее на свое место, то это вовсе не означает, что в процессе она не выйдет из строя.
Как сделать съемник стопорных колец своими руками из плоскогубцев
Плоскогубцы или пассатижи — это специализированный вид инструмента, функционал которого можно расширить. К примеру, если во время разборки механизма возникает необходимость демонтажа разрезной шайбы, а под рукой нет специального инструмента, то можно изготовить щипцы из пассатижей.
Способ изготовления достаточно простой, для чего понадобятся пассатижи, старые сверла, керн, дрель или сверлильный станок. После этого приступаем к изготовлению съемника для стопорных колец своими руками:
После использования инструмента, можно извлечь съемные штифты, и продолжить его эксплуатацию в качестве пассатижей.
Изготовление съемника из старых пассатижей
Если в арсенале инструментов есть сломанные плоскогубцы или пассатижи, то из них можно изготовить полноценный съемник. Для его изготовления понадобятся такие инструменты, как болгарка, сварочный аппарат и заточной станок. Перед тем, как приступать к работе, надо отметить, что из ненужных плоскогубцев можно сделать щипцы для демонтажа и установки внешних стопорных колец. Инструкция по изготовлению выглядит так:
Получившийся съемник для снятия и установки разрезных колец, изготовленный своими руками, будет приятно радовать мастера при необходимости его применения. Ведь главное преимущество этого инструмента в том, что сделан он своими руками, и вместо того, чтобы утилизировать сломанные пассатижи, они смогут служить еще долго и эффективно.
В завершении надо отметить, что снять стопорные кольца не трудно, если имеются познания в принципе работы специализированного инструмента. Некоторые умельцы прибегают к демонтажу колец при помощи гвоздей и прочих подручных средств, но эти способы не только малоэффективно, но еще и опасны. Если нет желания покупать новые съемники, то сделайте их своими руками, что довольно-таки не трудно реализовать.

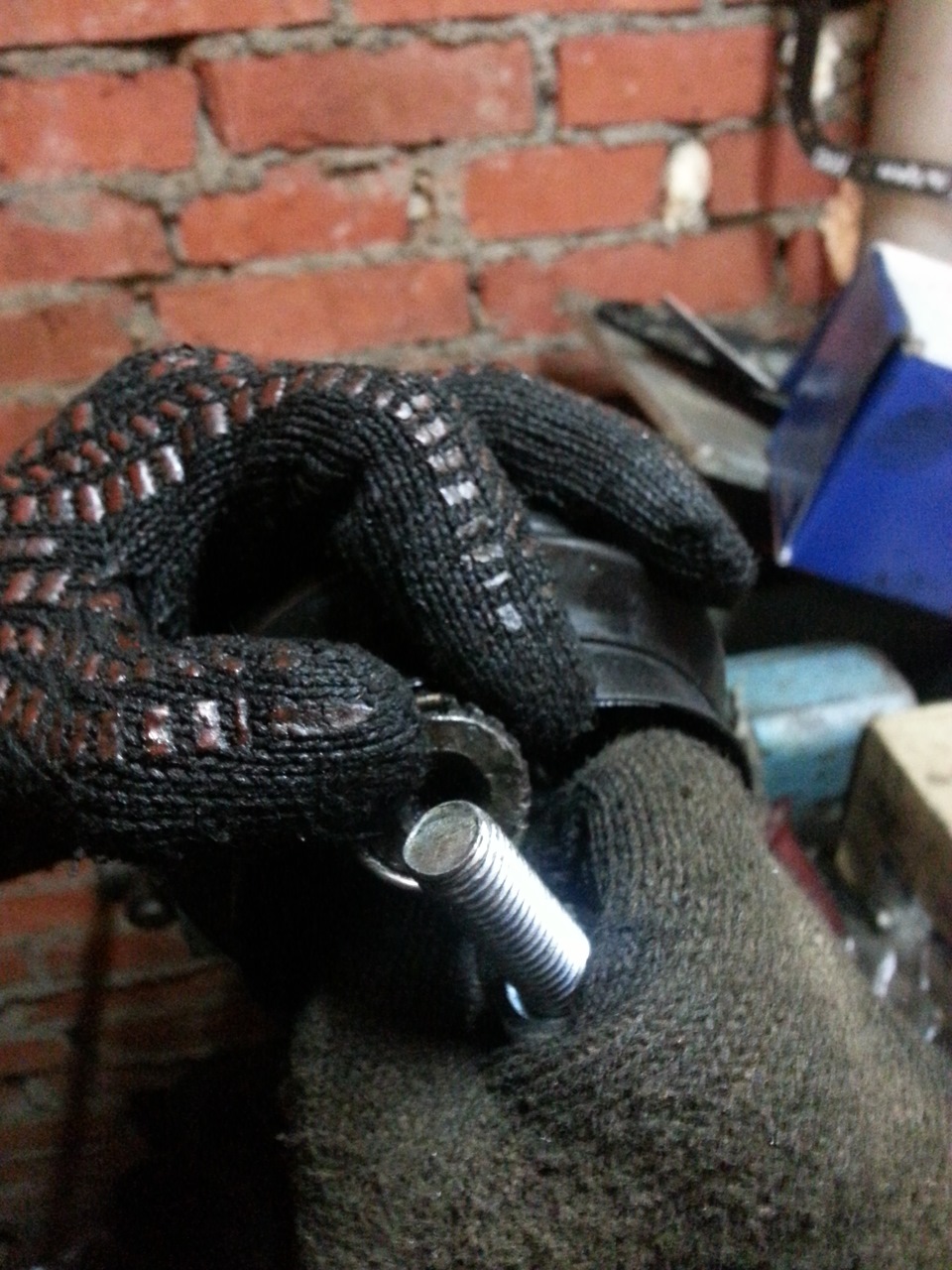

Как быстро одеть стопорное кольцо на шрус или привод
Одну сторону кольца накидываем на шрус и держим пальцем, вторую сторону заводим с помощью болта с крупным шагом резьбы, например 1.5
Получается очень быстро и удобно, особенно когда все в смазке шрус и скользит)))
Метки: стопорное кольцо, шрус, привод
