Соединение проводов гильзами ГСИ, ГСИ-Т

Удобным, практичным способом соединения медных многожильных проводов является опрессовка изолированных гильз. Преимуществом является: малые времязатраты, простота монтажа, одновременная изоляция контакта. К минусам можно отнести необходимость специального инструмента, причем для каждого типа гильз свой. Но при надлежащем выборе инструмента и коннектора, и соблюдении несложной технологии получается надежное, прочное соединение.

Чтобы соединить провод 1,5 мм² нужно взять гильзу ГСИ 1,5 в красном ПВХ корпусе.

Для ее опрессовки необходим кримпер СТК-01 с овальным профилем обжима, на матрице нарисованы 3 точки (красная, синяя, желтая).

Обжим проходит по двум контурам: непосредственно по медной гильзе; и по изолирующей манжете поверх изоляции провода. Есть виброустойчивые коннекторы, которые также опрессовываются 01 матрицей, для них второй контур существенен.
После опрессовки на гильзе читается цифра 1 (2, 6) это условное обозначения сечения провода для проверки правильности монтажа.

Следом за обжатием первой половиной гильзы, надо перевернуть провод или развернуть инструмент на 180°, чтобы опрессовать вторую часть.

Гильзы ГСИ-Т также состоят из медной луженой трубки и изолирующего корпуса, только выполнен он из термоусаживаемого материала.

Зачищаем провода и вперед опрессовывать кримпером СТК-10; тоже овальные матрицы, но немного другой формы, чтобы не повреждать термоусаживаемый корпус гильзы.

После опрессовки остаются небольшие «уши», но они полностью разглаживаются впоследствии термоусадки.

Источник

Рекомендации по опрессовке изолированных наконечников и разъемов

Выбор провода

Опрессовка изолированных наконечников и разъемов производится только на многопроволочных медных жилах. Для монтажа моножильных проводов используйте неизолированные наконечники и специальные матрицы для опрессовки (тип 05 «КВТ»).

Выбор наконечника

Размер наконечника должен соответствовать сечению провода. Геометрия контактной части выбирается в соответствии с типом вводной клеммы и условиями эксплуатации. Не используйте вилочные наконечники в подвижных составах и местах, подверженных вибрации.

Снятие изоляции с провода

Жила зачищается на длину, равную длине трубчатой части наконечника. Во избежание распадания и загибов отдельных проводников жилы, перед установкой наконечника жилу рекомендуется слегка скрутить.

Выбор инструмента

Используйте для опрессовки профессиональный инструмент. Пресс-клещи, оснащенные храповым механизмом, обеспечивают блокировку обратного хода до прохождения полного цикла опрессовки. Это исключает риск недоопрессовки по вине оператора. Степень опрессовки определяет механическую прочность и электрическое сопротивление контактного соединения.

Установка матриц в инструменте

При смене матриц в инструменте устанавливайте их таким образом, чтобы сторона матриц с наименьшим сечением опрессовочного профиля всегда располагалась у края губок.

Установка наконечника на жиле

Зачищенный конец медной жилы должен быть видимым и располагаться вровень с краем изолирующей манжеты наконечника или выступать не более чем на 1 мм, без выхода в контактную зону.

Изоляция провода должна заходить внутрь изолирующей манжеты наконечника до упора и полностью перекрываться манжетой. Убедитесь в отсутствии загибов отдельных проводников жилы под изолирующей манжетой.

Установка наконечника в матрицах

При опрессовке ориентируйте наконечник таким образом, чтобы технологический шов хвостовика располагался сверху по центру.

При опрессовке двухконтурными матрицами с обжимом по жиле и изоляции (тип 01 и 04 «КВТ») располагайте наконечник в матрицах таким образом, чтобы каждый из контуров опрессовывал соответствующую часть наконечника. Наконечник должен заводиться с маркированной стороны матриц.

При установке наконечника в матрицах инструмента цветовая маркировка на матрицах должна совпадать с цветом манжеты наконечника, или цифровая маркировка – с его сечением.

Опрессовка наконечника

Опрессовку необходимо производить до полного смыкания матриц. После опрессовки убедитесь в целостности изолирующей манжеты и механической прочности соединения.

Источник

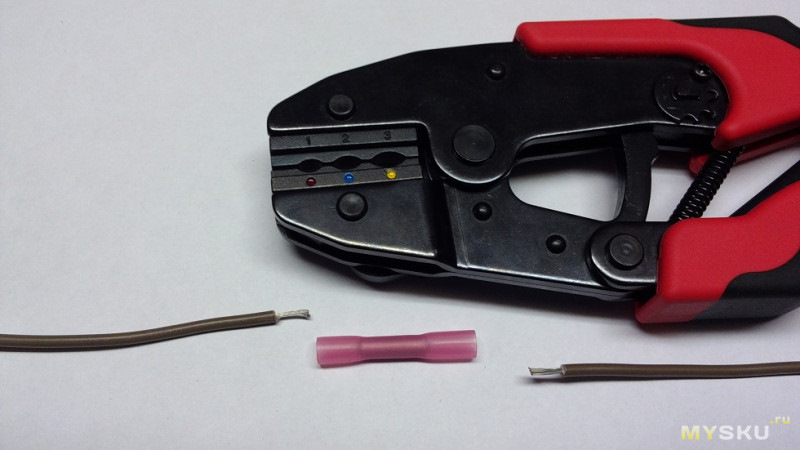

Посоветуйте пресс-клещи для ГСИ-Т

В машине полный бардак с электрикой. ГБО врезана на скрутках. На днях одна из них перегорела. Хочу заняться проводкой. Посоветуйте пресс-клещи для ГСИ-Т.

Комментарии 60

Нормальная скрутка с соблюлением площади контакта даже лучше всяких паек и обжимов

Пайка, скрутка или обжим, как я понял, извечный вопрос. Тема в общем то не об этом, а о выборе инструмента под определенные цели.

ИМХО:пайка и термоусадочная трубка надежнее.

Я не специалист в автомобильной электрике, но слышал, что пайка отходит от вибраций в автомобиле.

Правильная пайка не отходит, но присутствует возможность облома жил возле пайки, в следствии различной жесткости и вибраций.Подобное, чаще, наблюдается в моторной проводке, в салоне такую проблему не наблюдал.А в общем, за долгие годы работы с автоэлектрикой, использовал и метод скруток, некоторые из отремонтированных автомобилей до сих пор приезжают на установку допов и нареканий от владельцев не было.Так что, правильно сделанная скрутка, имеет право быть, как способ устранения неисправности, все зависит от размера сечения провода и нагрузки).

Мне как раз предстоит работать с проводкой в моторном отсеке

Правильная пайка не отходит, но присутствует возможность облома жил возле пайки, в следствии различной жесткости и вибраций.Подобное, чаще, наблюдается в моторной проводке, в салоне такую проблему не наблюдал.А в общем, за долгие годы работы с автоэлектрикой, использовал и метод скруток, некоторые из отремонтированных автомобилей до сих пор приезжают на установку допов и нареканий от владельцев не было.Так что, правильно сделанная скрутка, имеет право быть, как способ устранения неисправности, все зависит от размера сечения провода и нагрузки).

Источник

Гильзы для опрессовки проводов, какие выбрать и как обжать

Прокладка электросетей требует повышенного внимания, поскольку ненадежное соединение кабелей способно спровоцировать короткое замыкание, чреватое воспламенением. Скрепить жилы можно способом пайки, сварки или скрутки. Обезопасить места соединений позволят гильзы для проводов.

Что такое гильзы для опрессовки

Аксессуар представляет собой небольшую металлическую трубку, обладающую токопроводящими свойствами. С его помощью можно добиться неразъемного соединения проводов.

Это оптимальный метод фиксации жил для средних и больших токов. Он обеспечивает высокую прочность сращения.

Сфера применения

Обжимка является целесообразной, если:

Такой способ монтажа подходит, если в месте прокладки сети ограничена видимость.

Для прессовки проводов используются различные виды гильз.

Виды гильз

Для прессовки проводов гильзами используют такие виды приспособлений:

Преимущества и недостатки использования гильз

Метод обжатия имеет такие достоинства, как высокая скорость и прочность монтажа и надежность полученного контакта.

Кроме того, он отличается тем, что:

Единственным недостатком процесса является получение неразборного соединения.

Чтобы заменить гильзу, придется вырезать ее. При уменьшении длины проводников потребуется их наращивание.

Суть опрессовки

Использование стандартных методов соединения способно привести к распушению или деструкции многожильных проводников. В этом случае их функциональность ограничивается. В результате места фиксации сильно нагреваются и прогорают. Медные проводки с течением времени подвергаются окислению и теряют свои качества. Надежность соединения страдает.

Гильзование препятствует попаданию воздуха внутрь сцепления. Жилы проводов помещают в трубку с противоположных концов, после чего ее обрабатывают пресс-клещами. Обжим осуществляют в 2–3 точках. В этих местах соединяемые материалы деформируются вместе с трубкой. После опрессовки участок изолируют.

Материалы гильз

Важным параметром выбора является материал гильз.

Медные

Предназначены для опрессовки медных жил. Их можно использовать только в неагрессивной среде: они не имеют защитного слоя. В противном случае материал быстро окислится.

Медные гильзы предназначены для опрессовки жил.

Луженые

Такие виды гильз применяют для коммутации жил, эксплуатируемых в агрессивной среде. На их поверхности присутствует защитный слой из олово-висмутового состава, наносимый электрохимическим способом. Он не дает меди окисляться. Луженые трубки не применяют для соединения проводов из алюминия.

Комбинированные

Подходят для сцепления жил, изготовленных из разных металлов. Элемент состоит из алюминиевой и медной частей, которые скреплены сваркой. На их стыке установлен ограничитель, контролирующий глубину вхождения проводников. Алюминиевая часть имеет больший диаметр.

Изолированные

Преимущество изделий в том, что не требуется дополнительная изоляция сформированного соединения. Трубки подвергаются процессу лужения, а потом на них надевают защитную оболочку из ПВХ.

Изолированные гильзы не требуют дополнительной защиты.

Алюминиевые

Их применяют для сцепления проводников, изготовленных из такого же материала. В процессе эксплуатации трубки зачищают и обрабатывают защитной смесью.

Такие гильзы можно надевать на кабели, если напряжение в них не превышает 10 кВт.

Размеры и конструктивные особенности гильз – как правильно выбрать

Соединительные трубки используют для монтажа одножильных и многожильных кабелей. При выборе учитывают не только материал, но и размер изделия.

Лучше воспользоваться стандартными данными:

От правильности выбора диаметра зависит качество сформированного электрического контакта. Проводник должен помещаться внутри трубки, сидеть плотно.

Классифицировать изделия можно и по конструктивным особенностям. Они бывают полыми или с перегородкой. Первый вид применяют, если соединяемые проводники изготовлены из одного и того же металла. Комбинированные приспособления необходимы для коммутации жил встык.

Правила обжима проводов

Опрессовку проводов гильзами осуществляют, учитывая такие правила:

Нельзя уменьшать сечение проводов, чтобы они поместились в гильзу. Лучше взять элемент для обжима большего диаметра

Необходимые для опрессовки инструменты

Не стоит использовать молоток, зубило или плоскогубцы. Они повреждают защитную оболочку, что приводит к снижению качества контакта.

Пресс-клещи

Ручной механический инструмент, обеспечивающий надежное соединение проводов посредством металлической трубки. Он похож на плоскогубцы, но оснащен рельефными матрицами. Приспособление предназначено для бытового и промышленного применения. Устройство имеет храповый механизм: ручки не разожмутся, пока опрессовка не будет выполнена полностью.

Клещи имеют длинные рукоятки, что облегчает обжим. Инструменты бывают диафрагментными или действующими по принципу плоскогубцев. Второй вид выполняет опрессовку с 2 сторон. Первый обеспечивает 4- или 6-сторонний обжим. Еще можно использовать гидравлический опрессовыватель.

Гильзы

Для работы требуются медные, алюминиевые или комбинированные трубки заданного диаметра. Их количество зависит от того, сколько соединений нужно сделать.

Для работы требуются трубки заданного диаметра.

Термоусаживаемые трубки

Термоусадки – пластиковые трубки, необходимые для изоляции сцепления электрических проводов. Они обладают термопластичностью. В процессе нагрева материал приобретает жидкую форму, а во время остывания превращается в растягивающуюся массу, затвердевает. Зона стыка становится защищенной от механических повреждений. Изоляционные свойства не снижаются даже под воздействием внешних негативных факторов.

Строительный фен

Инструмент предназначен для нагрева термоусадочных изоляционных материалов. Для этого достаточно применения бытовых моделей небольшой мощности.

Инструкция по опрессовке

Для соблюдения электромеханического сцепления требуется правильный выбор металлических трубок.

Подготовка

Подготовка к обжиму предполагает такие действия:

Медные провода можно не смазывать.

Процесс обжимки пошагово

Процедуру выполняют по такой инструкции:

После завершения процедуры место сцепления протирают растворителем (для обезжиривания).

Опрессовка проводов гильзами ГСИ

Изоляция проводов

Для изоляции требуется изолента или термоусадка. Вторая лучше. Трубку надевают на один из проводов до опрессовки. После формирования соединения ее сдвигают на нужный участок и нагревают строительным феном. После остывания термоусадка сжимается и обтягивает стык, делая его устойчивым к внешним негативным влияниям.

Для изоляции проводов используется термоусадка.

Основные ошибки: как нельзя делать опрессовку

В процессе опрессовки можно допустить такие ошибки:

Чтобы избежать ошибок, нужно пользоваться стандартными таблицами размеров гильз и профильным инструментом.

Дополнительные рекомендации

Для правильной опрессовки необходимо воспользоваться такими советами:

Опрессовка – процедура, позволяющая получить максимальное сцепление проводников при монтаже электросетей. Однако для ее правильного проведения требуется соответствующие инструменты и материалы.

Источник

Соединительные гильзы для опрессовки проводов: виды, особенности, инструмент для обжима

Надежность мест соединения проводов и кабелей, по которым подается электроток, должна быть очень высокой. Обеспечить ее способны гильзы для опрессовки проводов, которые специально предназначены для того, чтобы создавать качественные соединения токопроводящих элементов электрических сетей различного назначения. При помощи таких элементов, как гильзы обжимные, можно соединять даже алюминиевые и медные провода, чего практически невозможно добиться при помощи обычной скрутки проводников.

Опрессовка гильзами является надежным способом соединения проводов

Что собой представляет опрессовка гильзами

Сущность опрессовки состоит в том, что электрические провода или кабели при ее выполнении соединяются при помощи токопроводящих гильз, которые представляют собой трубки, изготовленные из металла. Процесс опрессовки кабелей, в результате осуществления которой создается прочное и надежное электрическое соединение, выглядит следующим образом:

Этапы опрессовки гильзой электрического провода

Особенно актуальной опрессовка проводов гильзами является в следующих ситуациях:

Опрессовка проводов гильзами обеспечивает отличный электрический контакт и высокую механическую прочность соединения

Перечислим наиболее значимые достоинства, которыми обладает соединение проводов опрессовкой.

Важным преимуществом применения опрессовки является то, что при помощи данного метода можно успешно соединять провода, жилы которых изготовлены из разных металлов. Этого не позволяет добиться та же пайка.

Классификация по материалу изготовления

Одним из основных параметров, в зависимости от которого гильзы для проводов разделяются на различные типы, является материал их изготовления. Необходимость применения разнородных гильз определяется различиями электрохимических свойств соединяемых проводов, изготовленных из разных металлов. Так, если для соединения проводов, изготовленных из определенного металла, будет выбрана несоответствующая гильза, то место сформированного контакта окислится, что со временем приведет к снижению его надежности в плане электропроводности.

Основными типами гильз для обжима электрических проводов в зависимости от материала, из которого такие трубки изготовлены, являются:

Каждый из вышеперечисленных типов используется для решения определенных задач, что следует обязательно учитывать, выбирая такие трубки для соединения проводников.

Медные

Медная гильза, которая обозначается маркировкой ГМ, нужна для обжима проводов, также изготовленных из меди. С учетом того, что медная гильза не имеет защитного покрытия, применять ее можно только для соединения проводов, эксплуатируемых в неагрессивной среде. Если пренебречь этим требованием, медная гильза достаточно быстро окислится и перестанет выполнять свои функции.

Медные кабельные гильзы должны изготавливаться из медных трубок марок М1 или М2

Луженые

Для соединения электрических проводов, эксплуатируемых в агрессивной среде, применяются гильзы медные луженые под опрессовку, которые обозначаются маркировкой ГМЛ. Гильзы ГМЛ, чтобы защитить основной материал их изготовления – медь – от электрохимической коррозии, покрываются специальным составом.

Следует иметь в виду, что гильза луженая под опрессовку алюминиевых проводов не используется.

Это объясняется тем, что часть защитного покрытия такой трубки при ее обжатии разрушается, что приведет к контакту алюминия и меди и, соответственно, к развитию электрохимической коррозии.

Соединительные гильзы типа ГМЛ, изготовленные из электротехнической меди с олово-висмутовым защитным покрытием

Комбинированные

Достаточно часто при монтаже электрических сетей возникает необходимость выполнить соединение проводов, жилы которых изготовлены из разных металлов. Для решения подобных задач специально разработаны и успешно используются гильзы комбинированного типа. Конструктивная особенность таких обжимных трубок, которые обозначаются маркировкой ГАМ, заключается в том, что одна их половина – это гильза алюминиевая соединительная, а вторая изготовлена из меди. В месте стыка двух таких трубок, которые соединяются между собой при помощи сварки, имеется специальный ограничитель. Он необходим для того, чтобы не допустить контакта двух разнородных проводов внутри самой гильзы.

Переходная кабельная гильза алюмо-медная 16/10 кв. мм

Еще одна особенность конструкции комбинированных обжимных трубок заключается в том, что та их часть, которая является гильзой соединительной алюминиевой, имеет больший диаметр, чем трубка, предназначенная для кабеля из меди. Объясняется такая конструктивная особенность тем, что алюминий, если сравнивать его с медью, имеет большее электрическое сопротивление, поэтому провод из него, который будет соединяться в одну электрическую сеть с медным проводником, должен иметь больший диаметр.

Сама опрессовка с помощью комбинированных гильзовых зажимов выполняется по тому же алгоритму, что и процедура с гильзами любого другого типа. Однако при этом необходимо внимательно следить за тем, чтобы разнородные провода вставлялись в трубку из соответствующего металла.

Изолированные

Среди обжимных трубок, используемых для опрессовки электропроводов, выделяют категорию гильз соединительных изолированных. Применение последних избавляет от необходимости выполнять дополнительную изоляцию места сформированного с их помощью контакта. По своему конструктивному исполнению изолированные гильзы представляют собой те же луженые медные трубки, наружная поверхность которых покрыта изоляционным слоем из достаточно прочного и в то же время пластичного ПВХ. За счет механических свойств такого защитного слоя гильзы данного типа могут быть успешно обжаты без нарушения своих изначальных характеристик.

Полностью изолированные соединительные гильзы

Изолированные гильзы для герметичного соединения жил проводов СИП

Как правильно выбрать обжимную гильзу по диаметру

Обжимные гильзы одинаково успешно могут быть использованы для выполнения качественного соединения как одножильного, так и многожильного электрического или сетевого кабеля. Подбирая такую гильзу под моно- или многожилу, следует учитывать не только материал изготовления, но и диаметр соединяемых проводников. Для правильного выбора обжимных гильз по диаметру соединяемых проводов лучше всего пользоваться специальными справочными таблицами.

Технические размеры гильзы под опрессовку проводов, учитываемые при подборе

Таблица 1. Параметры гильз ГМ и рекомендуемые инструменты для опрессовки

От того, насколько правильно подобраны обжимные трубки по диаметру соединяемых проводов, напрямую зависит качество создаваемого электрического контакта. Так, если диаметр проводов, которые необходимо соединить, будет больше внутреннего диаметра самой гильзы, то проводник невозможно будет поместить во внутреннюю часть трубки. Нежелательными являются и ситуации, когда внутренний диаметр гильзы намного превышает наружный диаметр соединяемых проводов. В таких случаях опрессованные провода, расположенные во внутренней части трубки со значительным зазором, будут создавать не слишком качественный контакт.

Подбирая обжимную гильзу для соединения проводов определенного диаметра, можно руководствоваться простым правилом: проводник, помещенный внутрь гильзы, должен сидеть в ней плотно, не болтаясь.

Таблица 2. Сколько проводов помещается в один соединитель

Качественно соединить провода при помощи гильзы, внутренний диаметр которой значительно превосходит размер поперечного сечения самого проводника, также возможно. Для этого пользуются несложным приемом: провод вставляется в гильзу, после чего зазор, который образовался между стенками соединительной трубки и поверхностью проводника, плотно забивается кусками жил от провода, изготовленного из такого же металла. После выполнения такой процедуры гильза обжимается по стандартной технологии.

Инструменты для выполнения опрессовки

Несмотря на то, что выполнять опрессовку проводов с использованием специальных гильз можно даже при помощи таких простых инструментов, как пассатижи, молоток или зубило, делать это не рекомендуется. Достаточно сложно таким способом добиться формирования качественного и надежного контакта двух проводников. Кроме того, используя такие инструменты, можно легко повредить гильзу, которую придется просто выбросить.

Ручной инструмент для опрессовки кабельных гильз с регулятором силы обжима

Получить гарантированно качественные электрические соединения при помощи обжимных гильз позволяют специальные инструменты:

Пресс-клещи для обжима проводов с храповым механизмом

Основными элементами инструмента, предназначенного для выполнения опрессовки проводов, являются:

Чтобы соединение, выполняемое при помощи такого инструмента, было качественным, необходимо не только правильно подобрать сменную матрицу под гильзу определенного диаметра, но и оказать достаточное давление на соединительную трубку.

Применение пресс-клещей

Самым распространенным инструментом, который успешно применяется для выполнения электромонтажных работ даже в бытовых условиях, являются пресс-клещи. Такие инструменты, как правило, имеют в своей конструкции несколько гнезд, каждое из которых предназначено для обжима гильз определенного диаметра. Форма гнезд в зависимости от модели пресс-клещей может быть квадратной или трапециевидной. Соответственно, такую же форму принимает и поперечное сечение гильзы после ее обжатия. Кроме формы и размеров, гнезда пресс-клещей различных моделей отличаются между собой наличием или отсутствием в конструкции пластиковых фланцев, которые позволяют более качественно выполнить опрессовку многожильного провода. Чтобы можно было различать гнезда пресс-клещей разного размера, на них наносят разноцветную маркировку.

Для опрессовки гильз в термоусадочной оболочке используются матрицы с более закругленными обводами, чтобы не повредить оболочку (на фото справа)

Воспользовавшись простыми рекомендациями, выполнить качественную опрессовку при помощи пресс-клещей сможет даже тот, кто никогда ранее не выполнял такую процедуру.

Опрессовка проводов гильзами ГСИ

Таким образом, опрессовка с использованием специальных гильз – это достаточно простая процедура, позволяющая сформировать качественное электрическое соединение.
