Как построить каркасный гараж.

Выбираете энергоэффективные решения?

Обратите внимание на геотермальные тепловые насосы FORUMHOUSE

Геотермальный тепловой насос EU (старт/стоп)

Геотермальный тепловой насос IQ (псевдоинвертор)

Геотермальный тепловой насос IQ (инвертор)

Темы, посвящённые строительству гаражей, теплиц и хозяйственных построек, традиционно вызывают повышенный интерес у пользователей FORUMHOUSE. Сказывается востребованность подобных объектов на участке и возможность их самостоятельного строительства за разумные деньги. Многие начинают строительство большого дома с малых архитектурных форм — и руку можно набить, и силы свои проверить.

Наш портал уже рассказывал, как построить бюджетную и функциональную бытовку. В сегодняшнем материале мы расскажем, как построить на деревянных столбах каркасный гараж своими руками на примере пошагового описания истории участника портала с ником Alano.

Как построить каркасный гараж

Любую стройку следует начинать с проекта. Поэтому, прежде чем начать строить хозяйственную постройку или каркасный гараж своими руками, необходимо определиться с функционалом строения и все тщательно рассчитать. Задаём себе вопросы: сколько машин ставить – одну или две, что будет храниться, нужно ли оставить место под станки, гаражные инструменты, стройматериалы и т.д. Отсюда: двигаясь от общего к частному, т.е. конкретным узлам, мы переходим к расчёту размеров строения. Интересен ход мыслей Alano.

Я решил построить гараж, в котором будет храниться садовый инвентарь, строительные материалы, инструменты, станки и т.д. Т.е. гараж предполагается больше использовать не для автомобиля, а как мастерскую.

Разобравшись с требованиями к функционалу строения, Alano перешёл к расчёту размеров и конструктива гаража. Соорудить его он решил по каркасной технологии, как оптимального способа строительства в одни руки. Ширину и длину: 6000х7700 мм, и высоту в 3000 мм пользователь высчитал так.

Длина стандартного пиломатериала – 6 метров, а значит, приведя ширину каркасного гаража к этому размеру, мы упрощаем строительство и делаем его более дешевым, т.к. не нужно сращивать стропила и обрезать их. Длина гаража в 7 метров позволит без труда хранить шестиметровые доски и металлопрокат в виде уголков, труб и т.д. Но оказалось, что выбрав такую длину, придётся резать металлочерепицу. Чтобы уйти от необходимости обрезки кровельного покрытия, длину каркасного гаража увеличили до 7.7 метров.

В качестве фундамента каркасного гаража Alano, после долгих раздумий, выбрал деревянные столбы — брус 15х15 см.

Решение закапывать дерево в землю спорное. Оно вызвало среди пользователей, следящих за ходом строительства, дискуссию: сгниёт или не сгниёт брус через 5-10 лет. О том, почему пользователь выбрал такой тип фундамента, мы расскажем немного позже.

Определившись с размерами гаража, я в программе SketchUp набросал его эскиз.

Зимой закупили весь необходимый для строительства пиломатериал:

Купили металлочерепицу – 70 кв. м, и водостоки.

Следующий этап — расчистка площадки и строительство фундамента под каркасный гараж.

Возведение фундамента под каркасный гараж

В качестве основания Alano выбрал деревянные столбы, и так объясняет свой выбор:

Я перебирал разные типы фундаментов — свайный, бетонный столбчатый, залитый в рубероидную «рубашку». Думал над винтовыми сваями и т.д. Как мне кажется, оптимальный тип фундамента для каркасного гаража — это прочная монолитная плита, но прежде чем её залить, надо определиться со всеми инженерными коммуникациями. Вода, электропроводка. Делать или не делать смотровую яму. Где сделать водоотвод, чтобы можно было помыть в гараже машину. Где будут устанавливаться стеллажи, станки, верстак. Нюансов много.

Пользователь решил отложить заливку плиты на потом, когда строение будет обжито, и станет понятно, где что ставить и подключать. И только со временем залить плиту, на которую будет опираться деревянный каркас гаража.

Процесс подобной переделки наглядно демонстрируют следующие картинки.

Alano решил пробурить шурфы, вставить в них брус и залить его бетонным растовром. Затем обвязать брус досками, врезать укосины, сделать стены и смонтировать крышу, чтобы далее вести все работы не под открытым небом.

Также пользователя привлекла скорость возведения и бюджетность выбранного им фундамента. На его возведение ушло около 6 мешков цемента и 13 метров бруса, пропитанного антисептиком. По деньгам по расчетам вышло — 3500-4000 руб.

Схема ниже показывает, как выглядит такой фундамент.

Разобравшись с особенностями фундамента, можно начинать его сооружать. Для удобства всё строительство каркасника разбито на ряд последовательных шагов. Чтобы построить каркасный гараж своими руками, необходимо:

Источник

Каркасный гараж

Весной решил построить гараж на две машины 8×8. Рассматривал два варианта.
Первый: газоблок, деревянная крыша, сайдинг и т.д., по классике в общем. Главный минус данной конструкции подпорки в середине гаража для маток, что меня крайне не устраивало.
Второй каркасный и обшить сэндвич панелями. Остановился именно на нем, тем более все можно сделать самому.

Нарисовал чертёж, с учетом ширины панелей 100 см (рабочая ширина 98 см). Оптимальный размер получился 764х784 см., однако к осени цены на метровые панели прыгнули на 200 р/м2, поэтому в итоге заказал шириной 119, что не могло не привести к обрезкам, однако потери не значительны.
Произвёл расчёт нагрузок, снеговая, ветровая, собственный вес. Для подстраховки обратился на кафедру сопромата и с преподавателем еще раз проверили и внесли некоторые корректировки, которые не сильно удорожали конструкцию, но при этом скорость изготовления значительно возросла.
Окончательные материалы:
Верхний пояс фермы 50х50х3.
Нижний пояс фермы 50х50х3.
Решетка фермы 50х50х3
Стойки 80х80х4
Опора ферм (мауэрлат) 80х80х4
Стены: сендвич-панель 80 мм.
Крыша: кровельная сендвич-панель 80 мм
Количество ферм — 5
Нагрузки согласно норм:1. Снеговая нагрузка 240 кг/м2. Ветровая нагрузка 40 кг/м2. Вес фермы — 97 кг

Конструкцией гаража предусмотрел яму 400×83 переходящая в небольшой погреб, через дверь.
Сделал водоотводящие трапы, которые завёл в общую канализацию, под каждую машину
Фундамент ленточный, заглублённый на 70 см и утеплённый с внутренней стороны, в перспективе утеплю еще снаружи. Выполнил трамбовку основания площадки вибротрамбовкой. Сила удара, если верить табличке 1500 кг.

Плита утеплена и армирована сеткой 100×100×4 мм, местами в два слоя, толщина плиты порядка 12 см, выполнена разуклонка предварительная, затем подровняется кафелем.

По затратам: около 55 на ноль, 75 на металл, 250 на сэндвич., двое ворот 104, входная дверь 28, краска 7. Работа с меня).
Жду панели, но основную часть работ завершил.

Источник

Давно ничего не писал, т.к. процесс идёт, но не так быстро как хотелось бы.

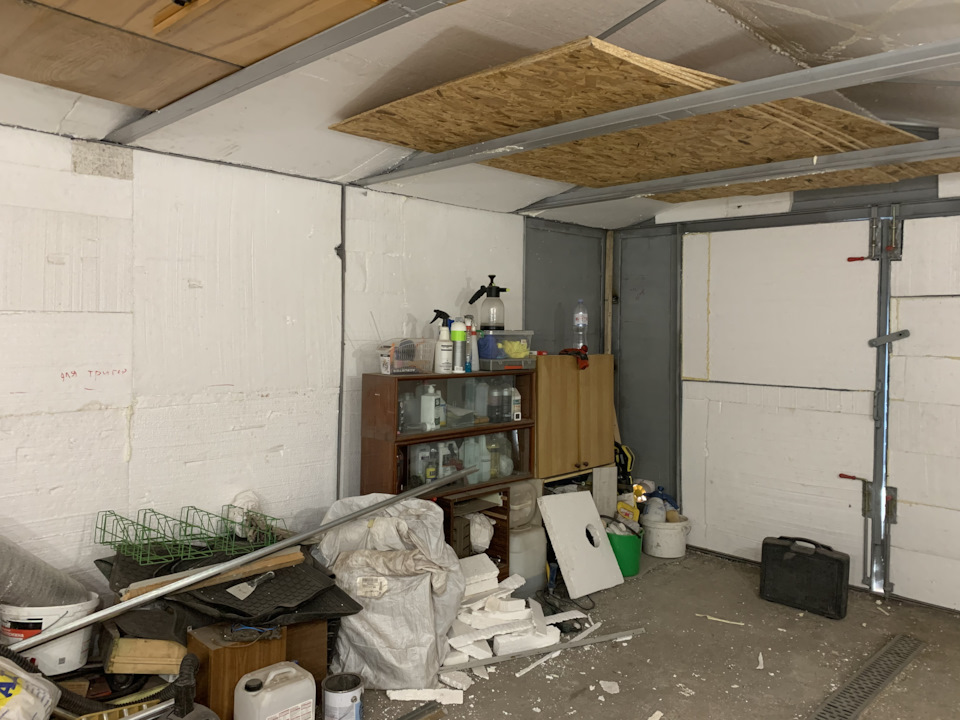

Утепление практически закончил.Использовал пенопласт 50-й.
Обрешётка и обшивание будет потом.
Сделал подобие верстака в углу(большего мне не надо), 65 уголок и лист-100-ка.Покрасил, вроде норм стало.
На очереди теперь плитка.

Конечно, устал уже в этом гараже!
Но деваться некуда, беру себя в руки и чешу в гараж😥.Ведь в планах успеть до морозов, или хотя бы до конца года!А если есть план, то его надо выполнить во что бы это не стало!🙂

Комментарии 114

Молодец! Лучший в мире железный гараж! Без сарказма. Всё что можно в нем прокачать, ты сделал.

😁Спасибо большое!Приятно и теплее становится от таких коментариев🤝

Капец какой ты целеустремлённый!

Сам от себя такого не ожидал!😆Обычно мне лень-капец!

Молодец!
Но, я бы железный гараж так утеплял
Утепление пенополиуретаном (напыление ППУ)

Прикольно, но такого у нас наверно нет.Да и цена я думаю не мала будет!

А чем обшивать сверху будешь?

С улицы?Или потолок?

Пенопласт, стены и потолок изнутри обшивать будешь?

Конечно.
Где типо верстак-ОСБ.Остальное пластиком.

Отлично все. Тоже предстоит данная процедура. Но я эструдией 5 см, технониколь. В заначке лежит. По поводу конденсата — — не настолько он критичен при толщине стенок в 5мм.часть я сделал и обшил осб 11мм.все чётко уже 3 год.
Согласен с комментариями, что с наружу эффект в разы больше, но… Мож в будущем и осилим)) а пока внутри.

Привет. Перед гаражом тротурная плитка. Форма?сам заливал или готовая?
Если сам то как полет? Сколько лет лежит? Крошится или нормально все.

Привет.
Та всё с нуля делал, как купил гараж в марте.
Специальные формы, заливал цемент со шлаком.
Пока всё хорошо, а сколько пролежит-всем интересно 😁
Основание надо подготавливать, в одном месте просела немного.

на будущее используй пена клей и держать не придеться ; сам не так давно утеплялся

На пену клей садил.Как это не держать?Он же отходит.Там поджал-там подстучал.И сразу падает!

не согласен, один раз прижал и все

У меня так не получалось.Тем более, сейчас похолодало, липнуть стало хуже.

Я морочился и держал каждый лист пока не приклеется руками. Купил «распорку» только когда все закончил — офигенная штука именно для подобной работы…столько бы времени сэкономил, если бы купил немного раньше 🙂

На пенопласте можно сэкономить если вокруг гипермаркетов и т.п. торговых центров покрутиться. Там вагонами выкидывают упаковку. Вот только подрезать по размерам — затрахаться.
Выступающий металл можно и пенофолом или по типу обернуть. Скотчем убрать щели и норм. Пока деньги не появятся на более серьёзную теплоизоляцию.

Что-то буду думать по этому поводу.

На пенопласте можно сэкономить если вокруг гипермаркетов и т.п. торговых центров покрутиться. Там вагонами выкидывают упаковку. Вот только подрезать по размерам — затрахаться.
Выступающий металл можно и пенофолом или по типу обернуть. Скотчем убрать щели и норм. Пока деньги не появятся на более серьёзную теплоизоляцию.

Да у меня со всяких холодильников и т.п. хватает.Только не охото мазохизмом заниматься 😁

На пенопласте можно сэкономить если вокруг гипермаркетов и т.п. торговых центров покрутиться. Там вагонами выкидывают упаковку. Вот только подрезать по размерам — затрахаться.
Выступающий металл можно и пенофолом или по типу обернуть. Скотчем убрать щели и норм. Пока деньги не появятся на более серьёзную теплоизоляцию.

Сомнительная экономия получается)) Себе заказывал на производстве формата 1*2 м, и все стыки пропенивал. Ну и по деньгам в моём слачае с утеплителем потолка и стены снаружи пена оказалась дороже, а если брать с бортиками, то значительно дороже за кромление, и возможно стыки разбегутся. На всякие грибрки гиморнее собирать, и мостиков холода больше

На пенопласте можно сэкономить если вокруг гипермаркетов и т.п. торговых центров покрутиться. Там вагонами выкидывают упаковку. Вот только подрезать по размерам — затрахаться.
Выступающий металл можно и пенофолом или по типу обернуть. Скотчем убрать щели и норм. Пока деньги не появятся на более серьёзную теплоизоляцию.

Упаковочный пенопласт горит, а тот который для утепления — нет.

Да весь ютуб уже завален подобными проверками.

Труба она и есть труба. Но только сначала хотел когда утеплять начал резать пенопласт нихромом. И обломался, т.к. именно упаковочный (не весь и не всякий) резался очень хреново. За.ся подбирать балласт для проволоки и резал всё лобзиком.
При этом упаковочный жотский и тяжёлый пипец а «теплоизоляционный » не только рыхлый и непрочный, но ещё на сантиметр, с каждой стороны меньше заявленного метра!

Да весь ютуб уже завален подобными проверками.

Проверил! И точно! Чем немало озадачил соседей по гаражам. Уж больно деды разное дешманство активно навязывали.

У пеноплекса плюс в большой механической прочности!

Весь металл, который выступает за пенопласт в морозы покроется льдом, это мостики холода, надо их тоже пенопластом закрывать.

Больно дорого выходит уже!Это ещё слой 20-ки минимум брать.И то, перекроет на 5 мм.А это-фонарь.

От конденсата металл гаража, ускоренно начнёт гнить, ремонт дороже будет.

Конденсат будет в любом раскладе.

От конденсата металл гаража, ускоренно начнёт гнить, ремонт дороже будет.

за сколько сгнивает 65 ый уголок? 🙂

Там трабла даже не в прокате, а в том, что ежели шов хреново проварен, то за пару-тройку зим может выскочить нежданчик. Да и пласты осыпающейся вместе с ржавчиной краски не айс. А конденсат со ржавчиной если с потолка начнёт на лкп капать…

Пользовал металлический гараж больше 20 лет, далеко не эталонной сборки, лет 9 он был утеплён пенопластом, никаких нежданчиков и ржавой капели не было и в помине, перевозил его 3 раза, один раз гружёный мебелью на один бок — не развалился, мало того пенопласт отклеился только в двух местах, 3 кв.м. Если бы метал так карозировал, то панельные дома раскладывались как карточные домики.

Насколько эффективно пользовали? Просто сам в мастерский частенько бывало и пожрать подогреть и чайку вскипятить. И конденсата накапливается добре. Только вентиляция и обогрев спасают И то с оговорками.

Не обогревал, но если в дождь заехал утром машина мокрая. Родная краска везде осталась, облезла только на сварке. Жути с ржавчиной не было. Тонкости безусловно есть когда обогреваешь железку, Без пенопласта на потолке в межсезонье капли всегда были.

за сколько сгнивает 65 ый уголок? 🙂

Зависит от условий, может и за год в труху

Даже предположить не могу где такие условия в повседневной жизни можно встретить.

Какая модель сварочного инвертора?
Хватает ли в быту?

Это не мой.Российский какой-то.Позже могу сфоткать название.Хозяин аппарата очень прям доволен им.

Прикольно. Сварочный. Маска. Все вокруг в пенопласте. Я бы даже УШМку боялся включать. Ну хозяин барин. У нас случай был. Теплоизоляция пенопласт зашитый поофлистом весь с нпхлестом. В зазор или как попала окалина…пенопласт стал тлеть под проф листом. С выделением удушающего газа. И потушить никак. сгорело все в итоге.

Не слушай ты их. Сказочники интернетные. Не горит твой пенопласт. Возьми и сам попробуй его поджеч хоть горелкой, хоть искрами от сварки, хоть от болгарки. Сплавится, но гореть не будет. А в интернете дофига людей, которые умничают про то, о чем сами не знают.

Варили в некоторых местах, уже когда пенопласт приклеен был.Да, оплавился.Вырезал, и новые куски приклеял.

Прикольно. Сварочный. Маска. Все вокруг в пенопласте. Я бы даже УШМку боялся включать. Ну хозяин барин. У нас случай был. Теплоизоляция пенопласт зашитый поофлистом весь с нпхлестом. В зазор или как попала окалина…пенопласт стал тлеть под проф листом. С выделением удушающего газа. И потушить никак. сгорело все в итоге.

Вот тож про дикую горючесть ппс хотел обратить внимание. Еще он обратно отклеиваетс с годами

Друг ворота в гараже лет 18 тому оклеил пенопластом. Отечественным ещё плотным и толстенным. Не тем говном что продают сегодня. Клеил обычной пеной. По сей день полёт нормальный. А он в гараж раза по 2-3 на дню ныряет.

Вот тож про дикую горючесть ппс хотел обратить внимание. Еще он обратно отклеиваетс с годами

Хватит сказки расказывать про дикую горючесть пенопласта. Не горит он. Не путайте упаковочный пенопласт с утеплительным.

Тут не в испуге дело, а в необходимости его отделывать, тк в открытом виде боится окалин, химии итд

Прикольно. Сварочный. Маска. Все вокруг в пенопласте. Я бы даже УШМку боялся включать. Ну хозяин барин. У нас случай был. Теплоизоляция пенопласт зашитый поофлистом весь с нпхлестом. В зазор или как попала окалина…пенопласт стал тлеть под проф листом. С выделением удушающего газа. И потушить никак. сгорело все в итоге.

Да уж. Бывают случаи когда и на пластиковые канистры или бочки с бензином летят окалины, и гараж также сгорает. Ну и всякие баллоны с газом время от времени бахают, которые хранят в гараже или отапливаются пушками. Вообщем печален наш мир, если очень сильно заморачиваться))
ТБ- техника безопасности, в которой много чего интересного написано, если углубиться, и во многхих случаях можно принять меры предосторожности)) Про теже огнетушители углекислотные ваш сварщик походу не слышал, или не был обеспечен, которым можно было бы попробовать потушить через щель, в которую окалины залетали))
