Как нарезать резьбу на трубе отопления? Ты удивишь как это просто!

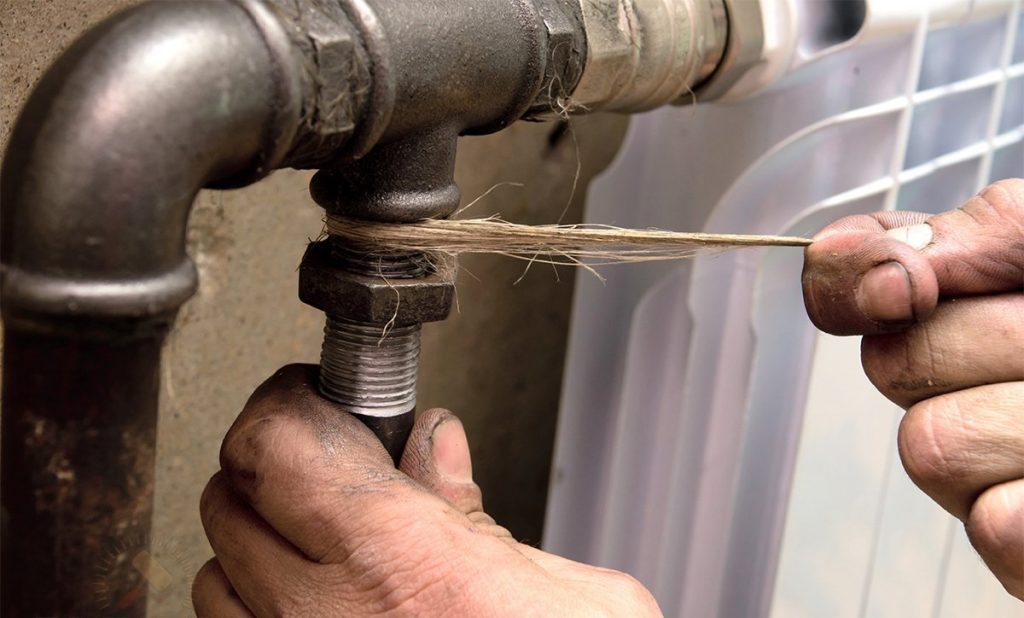

Резьбовые соединения труб ещё в ходу – они остались в старом жилом фонде. Если Вы столкнулись с металлическими трубами и Вам нужно сформировать соединение в системе отопления, то это можно сделать самостоятельно. Как нарезать резьбу на трубе будет рассказано в этой фотоинструкции.
Введение
Нарезаем резьбу самостоятельно
Нарезать резьбу будем при помощи специального инструмента – клуппа. Это плашка (лерка) для формирования резьбы, оснащенная посадочным местом для трубы (рубашка, хвостовик и т.п.). Стоимость этого инструмента 300-500 рублей, в зависимости от диаметра.
Если Вы подключаетесь к системе центрального водоснабжения, то использовать данным метод категорически не рекомендуется – высокое давление. Здесь нужен опыт и навык специалиста.
Шаг №1 – подготовка к работе
Прежде всего, нужно произвести торцевание трубы. Можно сделать это с помощью болгарки или ручной ножовки по металлу.
Если на трубе толстый слой краски, то её нужно удалить. А вот фаску на трубе снимать не нужно, иначе клупп к ней не зацепится.
Для облегчения работы, трубы следует обработать смазкой: литол, солидол и т.п. Некоторые сантехники используют свиное сало.
Обработать нужно также и клупп.
Этап №2 – нарезаем резьбу
Если труба “хлипкая”, то используем два ключа
Надеваем клупп на трубу так, как показано на рисунке. Если труба старая и есть подозрение, что она гнилая, то лучше использовать два газовых ключа. Одним будем удерживать трубу в статичном положении, а другим крутить клупп.
Для трубных плашек и клуппов продаются специальные ключи-трещотки, но для разовой работы подойдёт обычный газовый ключ.
Два-три оборота по часовой стрелке
Крутим клупп по часовой стрелке. Сделав два-три оборота по часовой стрелке, нужно удалить образовавшуюся стружку.
Крутим против часовой стрелки – срезаем стружку
Переворачиваем газовый ключ и делаем один оборот в обратную сторону.
Крутим по часовой стрелке – нарезаем резьбу
Повторяем цикл до тех пор пока не будет нарезано не менее 7 ниток резьбы.
Против часовой – срезаем стружку
Заключение
Для того чтобы подсоединиться к системе отопления достаточно 3-х ниток, т.е. 3-х полных оборотов. Следует помнить, что клупп нарезает конусную резьбу, а вся сантехническая фурнитура рассчитана на цилиндрическую. Поэтому для лучшего результата рекомендуется после клуппа пройтись цилиндрической плашкой.
ВИДЕО: Как нарезать резьбу на трубе
Как нарезать резьбу на трубе
Как нарезать резьбу на трубе отопления? Ты удивишь как это просто!
Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.
Нарезка резьбы на трубах — способы и инструменты
Чтобы нарезать резьбу, плашку или клупп надежно закрепляют в держателе с рукояткой. Чтобы резцам инструмента было легче сделать первые насечки, с края заготовки снимают фаску. Плашка центрируется на детали и, с помощью рукоятки плавно наворачивается на нее. Все рабочие поверхности должны быть смазаны.
Проведение ремонтных мероприятий или замену коммуникаций невозможно выполнить без врезки в трубопровод. Раньше для этой задачи применяли сварку, но это достаточно трудоемкая работа, причем чтобы использовать сварочное оборудование на трубопроводе необходимо иметь достаточно высокую квалификацию.
Сварку можно было применять для трубопроката из металла, но, что делать, когда нужно соединить две трубы из разных материалов? Тут на помощь придет метод состыковки посредством нарезки резьбы на трубах и дальнейшем их соединении. Что она собою представляет и как выполняется, какой инструмент можно использовать, будет детально рассмотрено в изложенном далее материале.
Виды резьбовых соединений
Прежде всего, следует отметить, что особых навыков для выполнения данных действий иметь не нужно. Но уметь отличать вид резьбы на трубе нужно. Например, важно различать дюймовую и метрическую накатку, левую и правую. Вообще видов существует большое количество, но чаще всего применяется именно эти — дюймовая и метрическая.
Отличительные характеристики дюймового и метрического вида выглядят следующим образом.
Дюймовый тип резьбы на трубах:
Нарезание на трубопрокате для водопровода выполняют в дюймовых единицах, а для крепежных элементов используют измерение в мм.
Ниже рассмотрим каких видов бывает резьба.
Высококачественного нарезания на трубе можно достичь только при условии, что безошибочно выбран объем сверла или стержня для изготовления отверстия.
Совет. Специалисты рекомендуют подбирать стержень с объемом на 0,003 см меньше, чем габариты наружного объема резьбы.
Каждая резьба на трубах характеризуется индивидуальными параметрами, которые регламентируются ГОСТом 621181.
Так, например коническая резьба по требованиям ГОСТа отличается выступом витков. Также данными нормативными документами определяется и канавка при нарезании. И по ГОСТу 621181 определяют профиль нарезания.
Требуемое оборудование
Инструмент для нарезки применяют только специальный. Этот инструмент носит название трубный набор для нарезки.
Данный набор для труб, как правило, состоит из:
Такой набор может комплектоваться и некоторыми дополнительными инструментами. Это могут быть клещи, струбцина и тому подобное.
Дальше обо всех этих инструментах мы поговорим более детально.
Инструменты для ручной обработки — метчик
Нарезка резьбы метчиком на трубе используется для создания резьбы внутри изделий. Этот ряд оборудования составляют инструменты в форме винта. Метчиком на трубе прорезают стружечные канавки. Данный инструмент оснастили хвостовиком, который крепят к станку или воротку. Метчики бывают различных размеров, типов и номеров.
При нарезании применяют комплект, состоящий из пары метчиков. Между собою они разняться показателем глубины прореза. Так, например, первый номер берут для черновой обработки, а второй номер – для чистовой.
Использование плашки
Еще плашки для нарезки называются лерками. Это приспособление для нарезки по сути является гайкой, которую оснастили отверстиями. Они создают кромки для разрезов.
Зависимо от формы лерка для нарезки бывает:
Используя такое приспособление, как лерка, можно быстро подготовить для соединения трубное изделие любого вида.
Плашку необходимо совмещать с торцевой частью трубного изделия строго перпендикулярно. Если допустить перекос, то появляется вероятность срыва витка, или может измениться диаметр резьбы. И в том, и в другом случае итоговый результат будет неудовлетворительным.
Всю работу с леркой рекомендуют выполнять плавно, не допуская рывков. Осуществляя действие этим приспособлением, следует время от времени смазывать резцы и поверхностную часть резьбы.
По завершении финального витка плашку необходимо вернуть вверх и по резьбе проходятся опять.
Применение клупа
Клупп для нарезки не менее эффективен, чем плашка. Данное устройство для нарезания представляет более современный инструмент и является универсальным. Состоит клупп из держателя с пазами. В них размещают сменные резцы, которые легко можно поменять, если они во время работы затупились.
Особенностью данного устройства для резьбы является маленькая потребность усилий со стороны мастера. Так же следует подметить, что работать с таким приспособлением намного безопаснее, чем с остальными аналогичными инструментами. Все дело в том, что держатель клуппа внутри оснащен направляющими, которые в значительной мере повышают точность воспроизводимых действий данным устройством.
Трещоточные клуппы
Эти механизмы для накатки резьбы заслуживают отдельного внимания. Оснащение трещоткой характерно для моделей, которые представляют более совершенную продукцию. Такое устройство позволяет выполнять работу, поворачивая держатель лишь в одном направлении.
Использовать данные механизмы для накатки резьбы не сложно. Крайняя часть трубы «садится» в направляющую держателя. Резьба нарезается посредством вращательных движений по часовой стрелке. В ходе производства нельзя забывать о смазывании поверхностной части.
По окончании нарезания клупп выворачивают обратно и еще раз проходятся по обрабатываемому месту.
Использование электрического инструмента
Электроинструмент для нарезки отличается от ручных аналогов тем, что в нем есть электромотор.
Это позволяет нарезать резьбу в максимально короткий срок. Так же электроинструмент позволяет выполнить действия быстро и качественно. При этом процесс не требует больших физических усилий.
В начале работы с электроинструментом необходимо зафиксировать патрубок в струбцине, и нажать кнопку «старт». Нарезание выполняется за считанные секунды. Ведь заготовку не нужно фиксировать в тисках, а электроинструмент крепиться к ней сам. Поэтому эти инструменты выделяются мобильностью и удобством.
Нарезаем на наружной стороне
Нарезка наружной резьбы на трубах вручную выполняется плашками. Если это раздвижные механизмы, то в клуппе их нужно поставить таким образом, чтобы номерные знаки на его деталях располагались напротив соответственных цифр на раме.
В обратном варианте работа будет выполнена не качественно. Для крепления используют винт — упор. Между ним и плашкой ставят стальную пластинку – сухарь, чтобы та не треснула при нажатии.
Круглые устройства крепят на вороток-легкодержатель несколькими винтами — упорами.
Выполняя действия вручную с использованием раздвижных видов, есть возможность получить резьбовую нарезку, это когда присутствуют маленькие различия диаметра стержня. Но, действуя вручную с цельными плашками, этого допускать нельзя. Например, если стержень будет уменьшенного диаметра, то нарезание получиться неполным.
Нарезаем с внутренней стороны
Нарезка внутренней резьбы на трубах вручную делается посредством метчиков, их «садят» в вороток.
Выполняя формирование внутренней накатки, следует знать, что у метчика имеется заборная сторона. Ею является его конец. Это нужно для данной работы. Средний участок механизма является калибрующим. Он определяет направление. Хвостовая часть имеет головку с сечением квадратной формы, служащей для поддержки метчика в воротке при действиях на внутренней части.
Основные расположения нарезания
Стыки на сортаменте для водопровода выполняют таким путем, что на их конечных частях проделывают цилиндрическую накатку, для которой придется использовать специальный аппарат для нарезки. И далее конечные части труб скрепляют, применяя соединительные детали.
Нарезка резьбы на трубах: основные инструменты
Содержание
Нарезка резьбы на трубах требуется при замене сантехники и радиаторов отопления и монтаже новых систем отопления или водоснабжения. В статье расскажем, как нарезать резьбу на трубах с помощью разных инструментов и какой способ выбрать в зависимости от ситуации и собственного опыта.
Труба с нанесенной на нее резьбой
Виды резьбы
Выбор способа нарезания резьбы на трубах зависит от того, какая поверхность подлежит обработке и для каких целей предназначено соединение. К примеру, коническая резьба хорошо подходит для герметизации стыков, но нарезать ее довольно сложно.
Схемы разных видов резьбы
Есть несколько разновидностей резьбы, каждая из которых предназначена для решения конкретных задач.
Какие инструменты подходят для нарезания резьбы?
Внутреннюю и наружную резьбу на трубах можно нарезать разным инструментом.
Советы по нарезанию резьбы
Перед нарезанием резьбы на трубах необходимо определить ее размер, шаг и используемый стандарт. Если насечка наносится на деталь, которая должна подойди к имеющемуся изделию, проще всего поискать маркировку, она должна стоять рядом с готовой резьбой.
Если маркировки нет, измерьте резьбу штангенциркулем или специальным набором с шаблонами. Чтобы определить шаг насечки, необходимо измерить 10 витков резьбы и поделить полученную длину на 10. Инструмент для нарезания резьбы подбирайте с учетом диаметра трубы и шага резьбы на имеющейся детали.
Подготовка к нарезанию резьбы
Перед тем, как нарезать резьбу на трубе, необходимо выполнить ряд подготовительных операций.
Соблюдение этих рекомендаций гарантирует предсказуемый результат и уменьшает износ резьбы.
Нарезание резьбы при помощи плашки
Плашки для нарезания резьбы на трубах используют довольно часто, так как этот инструмент имеет широкое распространение и прост в применении. Работать с ним необходимо по такой схеме.
В ходе нарезания резьбы необходимо смазывать режущую часть плашки и трубу маслом, это делает процесс обработки более плавным. Больше информации о нарезании резьбы плашкой смотрите в этой статье.
Процесс нарезания резьбы плашкой
Нарезание резьбы с помощью ручного клуппа
Процедуру нарезания резьбы на трубах упростит использование клуппа вместе с трещоткой и направляющей. Работа проводится в такой последовательности.
Режущая часть клуппа после длительной эксплуатации может затупиться, поэтому нужно следить за состоянием инструмента и периодически производить его подточку.
Применение ручного клуппа для нарезания резьбы
Нарезание резьбы электрическим клуппом
Используя электрический клупп, можно добиться гораздо более высокой производительности при нарезании резьбы на трубах. Работа с этим инструментом имеет свои особенности.
Электрический клупп позволяет выставить основные параметры резьбы, включая длину реза, шаг и т. п. Особенности использования инструмента зависят от его модели и функционала.
Нарезание резьбы электрическим клуппом
Использование станка для нарезания резьбы
При проведении масштабных строительных работ вместо ручного инструмента используют токарный станок универсального действия. На станке можно нарезать как внутреннюю, так и наружную резьбу. Крепежный модуль станка обеспечивает надежную фиксацию детали и ее точный подвод к резцу.
Для нарезания резьбы используют стержневые, пластинчатые и вставочные резцы. Токарные станки могут использоваться для обработки даже тонкостенных труб. Трудности в работе возникают только когда заготовку нельзя снять и установить вертикально.
Нарезание внутренней резьбы на токарном станке
Вопросы и ответы
Как нарезать резьбу на трубе, расположенной у стены?
Сложность нарезания резьбы на трубе, расположенной у стены, заключается в недостаточном объеме пространства для манипуляций. Работа проводится в стандартной последовательности, но для этого придется разобрать часть стены или демонтировать фрагмент трубопровода, на котором предстоит нарезать резьбу.
Как нарезать резьбу на трубе из нержавеющей стали?
Из-за большого количества легирующих компонентов в составе нержавеющей стали обрабатывать трубы из этого материала проблематично. Упростят процедуру обильное использование смазывающих веществ и выбор инструмента, рабочая часть которого обладает высоким запасом износостойкости.
Где купить инструмент для нарезания резьбы на трубах?
Купить резьбонарезной инструмент для нанесения резьбы на трубы вы можете в интернет-магазине «РИНКОМ». В продаже есть:
Доставка резьбонарезного инструмента производится во все города России. Вы также можете забрать заказ сами со склада в Брянске.
Как нарезать резьбу на трубе
Резьбовые соединения применяются при изготовлении самых различных изделий. Это связано с тем, что ее можно нарезать самостоятельно при использовании недорогого оборудования. Перед тем как наносить на поверхность изделия витки, следует рассмотреть основные моменты, касающиеся определенными параметрами. Качественная резьба характеризуется герметичным соединением и высокой надежностью. Рассмотрим подробнее процесс нарезания витков на трубах.
Подготовка к выполнению резьбы вручную
Нарезание резьбы на трубах в домашних условиях можно провести при применении подручных инструментов. Основные правила подготовки заключаются в нижеприведенных моментах:
Если не соблюдать вышеприведенные рекомендации, касающиеся подготовительного этапа, то рабочая часть может быстро износится, а сам процесс усложняется. В некоторых случаях сильное воздействие может привести к поломке трубы.
Пошаговая инструкция к нарезанию резьбы при помощи плашки
Наиболее распространенным можно назвать плашку самых различных видов. Он входит в число необходимых инструментов для нарезания витков. Среди его особенностей отметим нижеприведенные моменты:
Плашка получила большое распространение по причине того, что довольно проста в применении. Рекомендации по ее применению выглядят выглядит следующим образом:
Нарезание резьбы плашкой
Во время проведения работы следует периодически смазывать рабочую часть и трубу маслом. Смазывающиеся вещества делают процесс резания более простым и плавным.
Резьбонарезной набор для труб и правила его пользования
Существенно упростить задачу по нарезанию резьбы можно приобретя специальный набор для труб. Он идеально подходит для применения в домашних условиях. Примером можно назвать клупп – немного измененная плашка, которая применяется вместе с трещоткой и направляющей. В набор могут включаться различные приспособления:
Лерка выбирается в зависимости от диаметра трубы и направления резьбы. Процесс нарезания характеризуется следующими особенностями:
Резьбонарезной набор для труб
Стоит учитывать тот момент, что приспособление после длительной эксплуатации может затупится. Именно поэтому нужно следить за состоянием режущей кромки.
Нарезка резьбы на трубе возле стены
Больше всего проблем возникает с нарезкой резьбы на трубе, которая находится возле стены. Это связано с расположением заготовки и недостаточным количеством свободного пространства. Именно поэтому распространенным вопросом можно назвать то, как нарезать резьбу на трубе.
В подобном случае обработка проводится при применении схожих инструментов. Однако, нарезать резьбу на трубе возле стены зачастую возможно только при частичной удалении стены. Среди других особенностей процедуры отметим следующие моменты:
Нарезать резьбу на водопроводной трубе при ее горизонтальном положении достаточно сложно. Это связан с тем, что контролировать строгое расположение применяемого механизма параллельно оси довольно сложна, как и оказывать требуемую нагрузку.
Как нарезать внутреннюю резьбу?
В некоторых случаях требуется внутренняя резьба, которая также может быть нарезана при применении ручного инструмента. Зачастую для подобной работы выбирается метчик, который состоит из трех основных частей:
Заборная применяется непосредственно на момент резки, калибрующая направляет инструмент и обеспечивает его вертикальное положение. Хвостовая часть требуется для того, чтобы закреплять плашку в специальном держателе.
Внутреннюю резьбу можно образовать следующим образом:
Метчик для внутренней резьбы
На момент работы следует время от времени добавлять масло. За счет этого обеспечивается плавный ход инструмента.
Станок для нарезки желобов
В производстве часто используются специальные станки. По конструктивным особенностям они во многом напоминают станки с вертикальной ориентацией. Среди особенностей отметим:
Современные станки могут применяться даже при нарезании тонкостенных изделий. Трудности могут возникнуть только в случае, когда заготовку нельзя снять и установить вертикально.
Основные способы нарезки
Нарезать витки на обрабатываемой поверхности можно двумя основными способами: вручную или при применении автоматического оборудования. В домашних мастерских зачастую применяют именно ручной инструмент, так как он дешевый и прост в использовании. Чаще всего применяется плашка, в продаже встречаются следующие:
Основная часть приспособления может быть изготовлена в виде квадрата и шестигранников. Наибольшее распространение получили дисковые варианты исполнения, которые и применяются для нарезания резьбы.
Набор метчиков и плашек
Разрезные или подпружиненные варианты исполнения характеризуются высокой износостойкостью. Однако, особенности их конструкции определяют то, что достигнуть высокой точности и чистоты нарезанных витков практически не возможно.
Можно использовать и раздвижные плашки, которые зачастую состоят из двух рабочих частей. За счет этого обеспечивается универсальность в применении.
Техника нарезки резьбы клуппом
Как ранее было отмечено, клупп представлен модернизированной плашкой, которая имеет настраиваемые резцы. Кроме этого, режущую часть при необходимости можно заменить и продлить срок службы инструмента.
В продаже можно встретить ручной вариант исполнения, а также электрический. Большее распространение получили ручные инструменты, они просты в применении и недорогие.
Электрические характеризуются высокой производительностью. Клупп устанавливается в различном положении, но чаще всего в вертикальном.
Рез ручным клуппом
В домашней мастерской рекомендуется проводить рез ручным клуппом. Среди особенностей подобного процесса можно отметить следующие моменты:
Применение ручного клуппа
Работа предусматривает совершение нескольких витков по часовой стрелке, после чего в обратном направлении. Это делается для того, чтобы удалить стружку с зоны резания.
Рез электрическим клуппом
Кроме ручного инструмента получил широкое распространение и электрический. Преимуществом подобного варианта исполнения можно назвать высокую производительность. Работа при его применении имеет следующие особенности:
На инструменте можно установить основные параметры, к примеру, длину реза. Особенности применения зависят от его функциональности и других эксплуатационных характеристик.
Порядок нарезки внешней резьбы на водопроводной трубе
Водопроводные трубы есть практически в каждом жилом и коммерческом помещении. Последовательность действий при нарезании резьбы следующая:
При применении токарного станка провести создание витков можно за один продольный проход. Однако, токарно-винторезные станки не лучшим образом подходят для рассматриваемой задачи.
На нержавеющей трубе
Часто при изготовлении труб применяется нержавеющая сталь. Она характеризуется высокой прочностью и устойчивостью к воздействию коррозии. Однако, присутствие большого количества легирующих элементов приводит к снижению степени обрабатываемости. Именно поэтому с нарезанием резьбы может возникать довольно много трудностей.
Упростить процесс нарезания можно при обильном применении смазывающего вещества. Кроме этого, нужно выбирать плашку или метчик из износостойкого материала, который не будет тупится в процессе обработки.
В заключение отметим, что необязательно обладать какими-либо навыками или иметь специальные инструменты для получения резьбы на поверхности труб. Важно правильно использовать выбранный механизм нарезания резьбы, а также следить за наличием смазывающего вещества. Стоит учитывать, что недостаточное количество смазки может привести к заклиниванию плашки или метчика.
