чем наносят дорожную разметку

Краска для дорожной разметки

Применение лакокрасочных материалов довольно широкое и разнообразное. Современные технологии химической промышленности позволяют внедрять их всё в новые и новые всевозможные области, отрасли и производства. Разработка передовых видов средств, использующихся для покрытия поверхностей, носит специализированный характер. То есть определенное назначение краски требует наличия у нее необходимых для этого свойств. Это увеличивает эффективность продукции, позволяя сократить потребляемые объемы на одном и том же участке в результате повышения качественного уровня материалов и их долговечности.

Дорожная разметка в России

Таким образом, происходит экономия денежных средств. А это очень важный показатель, особенно если использование лакокрасочной продукции имеет место в делах государственного назначения, ведь траты покрываются за счет выделений из бюджета.

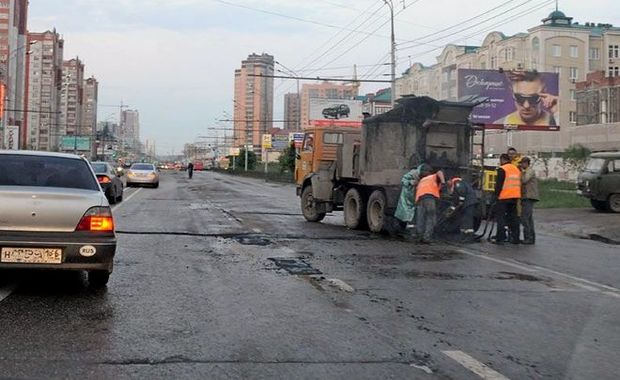

Это связано с наличием ям, неровностей, неверных либо отсутствующих в некоторых местах разметочных полос движения, по которым следует ориентироваться автомобилистам. Это приводит к частым авариям при участии пешеходов, водителей легковых и грузовых машин. Как итог – причинение вреда здоровью и жизни людей (легкая, средняя, тяжелая степень тяжести), нанесение материального ущерба имуществу собственников, застопоривание движения транспортного потока и многие другие негативные последствия.

А теперь подробнее рассмотрим каждый из вопросов: о разметке дорожного полотна, ЛКМ для ее нанесения (характеристика отдельно каждого вида), способах, которыми можно осуществить этот процесс, техническом сопровождении, условиях, изменяющих состояние краски, имеющейся на асфабльтовой поверхности.

«Дорожная разметка»: основные положения

Разметка дороги есть маркировка, выполненная определенным способом и наносящаяся на дорожное полотно. Её основная функция – информирование передвигающихся лиц с целью упрощения их перемещения на опасном участке пути.

Это понятие довольно часто встречается в Правилах дорожного движения. Там же предлагается разделение ее на два вида и характеристика каждого. Существует горизонтальная и вертикальная разметка в зависимости от того, на какую поверхность (горизонтальную или вертикальную) наносится лакокрасочное покрытие.

Процесс нанесения регулируется рядом правовых актов. Среди них различные ГОСТы и ведомственные положения о строительстве. Например, ГОСТ Р 51256-99.

Качественный уровень нарисованных полос движения определяется и показателями лакокрасочной продукции, ее основными чертами, воздействием, которое оказывается различными факторами непосредственно в процессе ее эксплуатации, тоже.

Краска для нанесения дорожной разметки

Вещества для асфальтовых поверхностей условно делят на две категории:

Качественный показатель нарисованных линий зависит также от технологии нанесения краски. Бывает два способа: холодный и горячий. Некоторые красочные материалы могут наноситься только определенным образом. Первый метод позволяет не обновлять покрытие до двух лет. Второй часто применяется на дорожных объектах с повышенным скоростным режимом (трассах и автострадах). Есть еще одна довольно распространенная группа продуктов, обеспечивающих светоотражение.

Холодный способ и соответствующие ему ЛКМ

Таким способом наносится три группы лакокрасочных покрытий:

Первый тип материалов представлен, в основном, водостойкими красочными продуктами. Раньше использовалась эмаль ЭП-5155, но по своим свойствам проигрывала зарубежным образцам. Был учтен опыт других государств, наши разработки и на свет появилась краска нового типа – ВМД (водостойкая маркировочная дорожная).

Второй вид отличается повышенным уровнем экологической безопасности, что выделяет его на фоне других «собратьев». Однако и здесь есть свои недостатки: длительный срок высыхания поверхности, низкий показатель долговечности в период эксплуатации дорожного полотна.

Холодный пластик заметно повышает последний упомянутый факт, продлевая срок службы до двух, а в некоторых случаях – трех лет. Для сравнения: обычно горизонтальная разметка требует нового нанесения уже по истечению года. Этот вид появился в России довольно-таки недавно.

Группу эмалей, наносимых холодным способом, составляют помимо ранее упомянутого номера:

Горячий тип нанесения материалов

По некоторым аспектам этот способ эффективнее предыдущего.

К его достоинствам можно отнести:

Но есть и довольно ощутимые слабые места, даже можно сказать, сложности. В первую очередь, это вопрос цены. Горячее производство дороже холодного в несколько раз. Во-вторых, необходим постоянный контроль температурного режима в автомобильных ёмкостях с лакокрасочными материалами. В-третьих, нужна специальная техника, которая предназначена именно для этого.

В качестве примера этого вида продуктов можно привести термопластики:

Техника для нанесения маркировки

Когда речь идет о нанесении дорожной разметки на большие площади, стоит отдать предпочтение механизированному способу. Существует целый ряд специальных машин, предназначенных для этого. Благодаря их использованию повышается уровень качества, а также правильности оформления линий.

Маркировочная автомобильная техника должна включать в себя следующие элементы:

Россия такое оборудование обычно закупает у заграничных поставщиков, которые уделяют вопросам разработки специализированной техники для нанесения дорожной разметки более пристальное внимание.

Факторы воздействия на дорожное полотно

На протяжении всего срока службы на линии разметки влияет ряд факторов, определяющий, насколько покрытие износостойкое. Множество исследований было произведено в целях их выявления. Было установлено, что летний сезон характеризуется меньшим износом слоя краски, чем зимний. Это связано с температурным режимом и резкими передами в холодное время года.

Итак, от чего же зависит, как долго не сойдут информационные линии с дороги?

Главным элементом в составе лакокрасочных материалов является полимер, так как он выполняет связующую, соединяющую функцию.

Выводы

Как мы видим, рынок специализированных материалов лакокрасочной промышленности, предназначенных для нанесения дорожной разметки, очень широк. Есть как отечественные разработки (например, краска ВМД), так и импортные.

Ситуация на дорогах во многом зависит от правильно организованного пространства проезжей части. Эффективность разметочного процесса зависит от применения того или иного материала (в приоритете краски узкой направленности – только для дорог), способа его нанесения (холодный или горячий), техники, используемой при дорожных работах и не только.

Технические требования к материалам для дорожной разметки

Таблица 1. Координаты цветности высушенной пленки красок (эмалей), отвердевших термопластиков и холодных пластиков должны соответствовать таким значениям.

Таблица 2.Коэффициент яркости высушенной пленки красок (эмалей),отвердевших термопластиков и холодных пластиков должен соответствовать таким значениям.

Таблица 3. Плотность материалов для дорожной разметки должна соответствовать таким значениям.

Таблица 4. Условная вязкость красок (эмалей) должна соответствовать значениям,с учетом класса, определяющего требования к данному параметру.

Таблица 5. Степень перетира красок (эмалей) должна соответствовать значениям, с учетом класса, определяющего требования к данному параметру.

Таблица 6. Массовая доля нелетучих веществ красок (эмалей) должна соответствовать значениям, с учетом класса, определяющего требования к данному параметру.

Таблица 7. Время высыхания (отверждения) материалов для дорожной разметки до степени 3 должно соответствовать значениям, с учетом класса, определяющего требования к данному параметру.

материалы по теме

Дорожным рабочим необходимы курсы правописания

Если ваша работа включает такой элемент, как нанесение надписей на дорожное покрытие, вам следует быть очень осторожным, когда в рамках проекта это необходимо делать в непосредственной близости от школы.

Дождь смыл невысохшую дорожную краску

Жители города Сент-Чарльз, штат Миссури, задаются вопросом, почему дорожные рабочие решили нанести разметку в тот день, когда погодные условия были нестабильные.

Дорожают материалы премиум-сегмента

Мировой лидер по производству пигментного диоксида титана предприятие Cristal Global, расположенное в Саудовской Аравии, заявил о повышении цен. В начале этого месяца отпускная стоимость ультрадисперсной двуокиси возросла на 150 долларов США за тонну. Такой скачок цены вызван тем, что предприятие собирается наращивать разработку и производство новых линеек материалов. Приоритетными являются материалы, которые имеют высокие экологичные и эксплуатационные свойства.

Источник

Колеса против полос: как новый тип разметки бьет мифы о дураках и дорогах

На российских дорогах медленно, но верно появляется новый тип толстослойной разметки — термопластики и пластики холодного нанесения. Использование этого вида материалов показывает, что и в российских условиях, когда на износ разметки оказывают влияние десятки объективных факторов, разметка способна оставаться в рабочем состоянии продолжительное время, способствуя снижению аварийности.

Аварийность можно победить

Немного истории. Нанесение первой дорожной разметки в России и за рубежом было настоящим событием. Этот простой способ организации дорожного движения показал гениальный результат. Оказалось, что с помощью применения разметки на проезжей части можно не только влиять на скорость движения транспорта, интенсивность автомобильного потока, но и на снижение аварийности. Проблема нанесение качественной и долговечной дорожной разметки остро стоит и сегодня.

Из-за неудовлетворительного состояния улично-дорожной сети в России продолжают гибнуть люди. В 2016 году этот показатель вырос на 13,4% по отношению к 2015 году. По официальной статистике ГИБДД, в 2016 году случилось 71,6 тысячи аварий, которые унесли жизни 7,9 тысячи человек. Это сухие цифры статистики. Из общего числа ДТП невозможно выделить аварии, случившиеся по причине плохой или несохранившейся разметки. Эксперты говорят, что до 5% ДТП происходит по причине отсутствия или некачественной разметки, хотя в общих цифрах эти случаи могут скрываться за формулировками вроде «не справился с управлением».

Никто не станет оспаривать опасность движения транспорта по дорогам с отсутствующей, изношенной или не дающей однозначного прочтения дорожной разметкой. Как опасно вождение днем и ночью по дорогам, где не размечена обочина или отсутствует разделительная полоса.

Печальная статистика не обошла и Татарстан. В 2016 году число аварий в нашей республике по причине ненадлежащего состояния дорог выросло на 30% по сравнению с аналогичным периодом 2015 года.

Также ГИБДД констатирует, что часто разметка наносится несвоевременно, а изношенность на многих участках достигает 70%. А на более чем 450 пешеходных переходах столицы РТ дорожная разметка и вовсе не наносилась. Нетрудно представить, какую угрозу жизни пешеходам это несет.

Все мы помним неприятную ситуацию в прошлом году, когда столица республики едва не осталась без разметки. В последний момент татарстанское правительство выделило 100 млн рублей на нанесение разметки на дороги города, хотя с решением тянули до последнего: город не справлялся со своими обязанностями.

«Разметку» наносили еще древние греки, когда размечали середину дороги светлым камнем для безопасности движения колесниц. В новейшей истории в США разметка появилась в Калифорнии в 1917 году. Медсестра Джун Маккэролл на своем автомобиле спешила на работу, когда по встречному направлению несся грузовик. Джун чудом увернулась и съехала на обочину. После инцидента медсестра взяла краску и кисти и собственноручно нарисовала линию длиной в две мили по центру дороги, которая проходила возле ее дома. После этого она не остановилась, писала во все инстанции до тех пор, пока в 1924 году местным законодательством не был принят указ, предписывающий наносить дорожную разметку. После разметка появилась и в городах Европы. А в 1933 году так называемые «штуц-линии» появились и в России.

Возмущение горожан вызывает и то, как быстро обновленные дороги города, в которые инвестируются немалые бюджетные средства, приходят в негодность, и никто не несет ответственности по гарантийным обязательствам за качество выполненных работ.

В Казани в 2016 году по поводу отсутствия разметки на дорогах разразился настоящий скандал. Фото Тимура Рахматуллина

Есть и объективные причины, которые влияют на срок службы разметки в России. Если в Европе разметка сохраняется до четырех лет, то у нас она не выдерживает и года. Причина тому шипованная резина и использование снегоуборочной техники с металлическим отвалом. Говорить про краску и вовсе не приходится, ее жизнь — считанные месяцы.

Сложившуюся негативную картину призваны изменить современные материалы. В 2017 году значительное число участков дорог в Казани будет размечено с помощью нового материала — пластика холодного нанесения.

На сегодняшний день пластик холодного нанесения, по сравнению с ранее используемыми материалами, является самым износостойким. На дорогах Европы он держится до 8 лет. Предполагается, что в российских условиях он будет служить более двух лет, что значительно превосходит срок эксплуатации дорог с разметкой, нанесенной при помощи краски.

Разметку холодным пластиком ГК «СТиМ» можно будет увидеть на трассе М7 под Казанью. Фото Олега Тихонова

Кроме увеличенного срока службы, холодный пластик соответствует всем требованиям, предъявляемым к современным разметочным материалам. Перечислим их подробнее.

Холодный пластик легко и быстро наносить

Технология нанесения холодного пластика не требует предварительного разогрева материала, благодаря чему нанесение разметки требует меньшего времени, хотя и нуждается в дисциплинированном подходе. Перед нанесением пластика его компоненты смешиваются, полученный материал необходимо использовать в ограниченный срок. Наносить на предварительно очищенное дорожное полотно пластик можно как ручным способом, так и с помощью ручной машины или машинным способом. Данный материал можно использовать как для разметки небольших парковок для частного бизнеса, так и для городских дорог общего пользования или автомобильных дорог муниципального и федерального значения. Это удобный и универсальный материал.

Нанесение разметки пластиком на 833-м км трассы М7. Фото Олега Тихонова

Экономичность холодного пластика

Доказано, что холодный пластик действительно экономичный способ устроить разметку, несмотря на более высокую стоимость.

По сравнению с использованием эмалей, самым популярным способом разметки, пластик холодного нанесения служит до восьми раз дольше.

Для примера: согласно ГОСТ, краска имеет срок службы всего 3 месяца.

Благодаря стеклошарикам разметка отражает свет в любую погоду, обеспечивая отличную видимость. Фото с сайта ГК «СТиМ»

И самое главное — видимость при любых условиях

Разметка, нанесенная холодным пластиком, обеспечивает максимально возможную видимость при любых погодных условиях, днем или ночью. Это помогает свести риск ДТП к минимуму (кстати, до 20% снижается аварийность на дорогах, размеченных по всем правилам, а ночная аварийность сокращается почти в 3 раза). Разметка, выполненная холодным пластиком, хорошо видна на дороге благодаря применяемым отражателям — микроскопическим стеклянным шарикам. Их наносят при помощи машин дорожной разметки или вручную на еще не застывший материал.

Поставщиком нового материала в Республике Татарстан является группа компаний «СТиМ». Созданная в далеком 1998 году, компания имеет опыт производства не только материалов дорожной разметки, но и машин для их нанесения.

Компания «СТиМ» — одна из немногих компаний, предоставляющих весь спектр материалов дорожной разметки и техники, не только в странах СНГ, но и на территории Болгарии, Марокко, Польши, Испании, Ирана, Сирии, США и др.

В 2012 году «СТиМ» запустила собственное производство стеклошариков. Завод термопластиков в Бресте (Беларусь) по производительности и автоматизации не имеет аналогов в Европе. Конструкторское бюро «СТиМ» разрабатывает новые модели машин дорожной разметки, которые соответствуют всем современным требованиям. К примеру: функция GPS-мониторинга процесса нанесения дорожной разметки становится базовой опцией в машинах «СТиМ», а некоторые модели машин дорожной разметки и механизмы не имеют аналогов в мире. В частности, беспилотная машина для нанесения разметки, управляемая через GPS.

Запуск завода в Бресте. Фото с сайта ГК «СТиМ»

С 2011 года логистические склады работают на территории России, в том числе и в Казани.

Материалы ГК «СТиМ» отлично показывают себя на российских дорогах. Например, холодные пластики участвовали в тестировании, которое было организовано ЦИТИ «Дорконтроль» с мая 2014 года по ноябрь 2015 года на участке дороги М-4 «Дон» в Воронежской области.

По результатам эксперты сделали следующие выводы:

— Контрольные линии, нанесенные на трассе холодным пластиком, сохранились в течение 17 месяцев.

— Коэффициент яркости контрольных линий был обеспечен в течение 2—11 месяцев.

— Коэффициент светоотражения контрольных линий, выполненных холодными пластиками, был обеспечен в течение 18 месяцев.

Эти показатели демонстрируют, как долго и качественно может служить разметка, если она выполнена качественными материалами, с соблюдением технологий.

В России холодные пластики распространяются медленно, но верно. И, уверены, в ближайшее время безопасных дорог с качественной маркировкой будет становиться все больше!

СТиМ Казань

Тел. +7 (937) 772 33 07, (917) 873 79 17

При подготовке публикации использованы материалы партнера

Источник

Материалы для разметки дорог

Дорожная разметка проезжей части стала необходимым и привычным элементом дизайна автомобильных дорог.

Являясь важным средством организации, упорядочения движения транспортных потоков, она позволяет без больших финансовых затрат увеличить скорость движения автомобилей и пропускную способность дороги. Качественная разметка дорог помогает также более чем на 20 % уменьшить количество дорожно-транспортных происшествий (ДТП).

Такие важные материалы, как краски для дорожной разметки, играют очень важную роль в обеспечении процесса дорожного строительства и ремонта.

Основные сведения о дорожной разметке

Вид нанесенной разметки, т. е. местоположение, формы и размеры линий, фигур и надписей, а также цвет разметки устанавливаются ГОСТ 13508-74 «Разметка дорожная», ВСН 23-75 «Указания по разметке автомобильных дорог» и ГОСТ Р 51256-99 «Технические средства организации дорожного движения. Разметка дорожная. Типы и основные параметры. Общие технические требования».

Наиболее часто применяется дорожная разметка белого или желтого цвета, но в специальных случаях она может иметь и другой цвет, для этого существуют специальные дорожные лакокрасочные материалы.

Горизонтальная разметка может быть постоянной или временной. Функциональная долговечность временной разметки ограничивается продолжительностью дорожно-строительных работ или других событий, потребовавших ее введения. (В соответствии с ГОСТ Р 51256-99 временная разметка должна быть оранжевого цвета и выполняться материалами, допускающими ее быстрое устранение.)

Эффективность работы разметки определяется ее хорошей видимостью в любое время суток, в любую погоду независимо от времени года и обеспечением необходимого сцепления с колесом автомобиля, т. е. состоянием разметки в течение всего срока функционирования, который, по зарубежным стандартам, должен быть не менее одного года.

Состояние разметки, ее долговечность определяются как свойствами материала, из которого она выполнена, так и условиями эксплуатации: интенсивностью движения, шириной проезжей части, наличием искривлений и разворотов на автодороге, назначением линий разметки (т. е. положением линий или рисунков разметки), а также климатическими условиями.

В настоящее время в России нет научно обоснованного нормативного документа, устанавливающего связь между условиями эксплуатации маркировочного материала и его качеством. Эти нормы есть в австрийском стандарте ONORM B 2440 «Разметки дорожных покрытий. Требования к материалу и его нанесению», в котором нормируется деление материалов на четыре класса в зависимости от группы их применения, связанной с назначением линий разметки и интенсивностью изнашиваемости.

Для определения группы применения уровень воздействия каждого из указанных выше факторов, оказывающих влияние на износ разметки, оценивается определенным количеством баллов.

Например, воздействие cреднесуточной интенсивности движения разделяется на три уровня:

Ширина проезжей части до 6 м и ширина полосы движения до 3 м — 3 балла;

соответственно, то же от 6 до 7,5 м и от 3 до 3,5 м — 1 балл;

выше 7,5 и 3,5 м — 0 баллов.

Краевые линии — 0 баллов, разметка мест парковки — 2 балла, разметка в секторе разворотов на пересечениях дорог — 3 балла, на искривлениях радиусом до 70 м и осевых линиях — 4 балла.

Линии поперечной разметки, проезд по которым осуществляется непостоянно — 5 баллов, постоянно — 10 баллов и т. д.

Суммируя баллы, получают 4 группы применения разметки:

Каждой группе должен соответствовать материал, обладающий оптимальными свойствами, обеспечивающими долговечность нанесенной разметки в течение определенного срока (т. е. относящийся к определенному классу). При этом устанавливается четыре класса для сроков функционирования разметки от 12 до 48 мес. Эти идеи заслуживают внимания и могут быть использованы в отечественной нормативно-технической документации.

Для набора статистических данных по изнашиваемости материалов с целью определения их класса проводятся испытания на стендовом оборудовании, моделирующем условия эксплуатации материалов на дороге. В качестве примера можно назвать кольцевой стенд СоюздорНИИ. По результатам, полученным при стендовых испытаниях, как будет показано ниже, рассчитывают долговечность разметки на автодороге. Поэтому необходимо, чтобы эти испытания были главной составной частью сертификационных испытаний всей краски для дорожной разметки на рынке России.

Общие понятия о маркировочных материалах

Для разметки применяют различные материалы: специальные устойчивые краски, термопластики, спрей-пластики, термопластичные ленты, холодные пластики, а в отдельных специальных случаях — керамическую и клинкерную брусчатку, фарфоровую крошку, штучные формы из белого полимеро- или цементобетона, цветного асфальтобетона, разметочные блоки и плиты, металлические кнопки и другие материалы. Однако наибольшую долю в общем объеме применяемых для этой цели материалов составляют краски и термопластики.

Маркировочные дорожные лакокрасочные материалы различаются не только по химическому составу, но также по технологиии нанесения и продолжительности службы разметки. Но именно химический состав определяет как технологию нанесения, так и долговечность разметки. Как правило, маркировочный материал — сложная система, содержащая от 4 до 6 и более компонентов, в числе которых — пигмент, наполнители, полимеры, пластификаторы, специальные добавки, растворители. Каждый из компонентов играет свою важную роль, но самым главным из них, определяющим устойчивость, прочность структуры и, в конечном счете, долговечность разметки, является полимер-связующее.

Современные пластики и краски для дорожной разметки являются высоконаполненными системами. По европейскому стандарту нормативом показателя «остаток сухого вещества» является величина не менее 75 % для красок и не менее 97 % для пластиков. Причем эти нормативы устанавливаются в разделе «Экологические требования», ограничивая выброс растворителей и других легколетучих органических веществ в атмосферу и одновременно решая вопросы качества материалов.

По технологии нанесения маркировочные материалы можно разделить на два класса. Это материалы, которые используют для нанесения дорожной разметки в холодном состоянии при температуре окружающего воздуха. К ним относятся краски и эмали на органических растворителях, водно-дисперсионные краски, холодные пластики. К числу материалов, которые наносят на покрытие автодороги горячим способом (используя расплавы, нагретые до температуры 180-220 °С), относятся термопластики, спрей-пластики, а также термопластичные ленты, приклеиваемые к асфальту с помощью газовой горелки. Температура воздуха и покрытия при нанесении разметки этими материалами должна быть в интервале 5-35 °С.

Краски и эмали применяют для вертикальной и горизонтальной разметки. В зависимости от состава и эксплуатационной нагрузки они могут обеспечить срок службы горизонтальной разметки от одного сезона до одного года. Большим преимуществом красок и эмалей является удобная и безопасная технология применения.

Холодные пластики используют для нанесения разметки в местах наибольшего износа (например, на пешеходных переходах). Они обеспечивают срок службы в течение 2-х и более лет.

Для повышения сроков службы разметки на автодорогах с высокой интенсивностью движения применяют материалы, предназначенные для нанесения дорожной разметки по горячей технологии.

Световозвращающие материалы

С точки зрения человека, сидящего за рулем автомобиля, самое главное свойство разметки — ее хорошая видимость и при ярком свете, и темной ночью, и под проливным дождем, и в пасмурную погоду, и при свете солнца, и при свете фар. Благодаря этому ее свойству удается сократить количество дорожно-транспортных происшествий в ночное время на 30 %.

Хорошая видимость достигается использованием в разметке дорог таких современных ЛКМ, как световозвращающие материалы. Один из таких материалов — светоотражающие стеклянные микрошарики (СМШ).

СМШ не применяются самостоятельно в качестве разметочного материала, а только в сочетании с ним для повышения видимости разметки, особенно в ночное время, дождливую и пасмурную погоду. Светоотражающее свойство СМШ основано на способности стеклянных микрошариков, которые находятся на поверхности материала разметки, преломлять свет, идущий от фар автомобиля, и отражать его под другим углом так, чтобы он попадал в глаза водителю.

Для достижения наибольшего эффекта стеклянные микрошарики должны быть абсолютно прозрачными и (в идеальном случае) не содержать пузырьков газа.

Существует три способа нанесения СМШ:

Чтобы свет фар, преломленный шариком и отраженный от его внутренней поверхности, попал в наибольшем объеме в глаза водителю, шарик должен возвышаться над поверхностью разметки наполовину, а его поверхность должна быть свободна от маркировочного материала. В этом случае он тоже достаточно хорошо удерживается материалом разметки. Но если шарик выступает из слоя разметки более, чем наполовину, он легко будет сбит колесом автомобиля. А если шарик погружен в слой материала разметки более, чем наполовину, объем отраженного света уменьшается.

Толщина высохшего слоя краски в разметке составляет 150-300 мкм. Размер шариков должен быть соизмерим с этой величиной, поскольку для эффективного и длительного их действия шарики должны лежать хотя бы в два слоя. Исследованиями СоюздорНИИ установлено, что для краски наилучшими — и в отношении долговечности разметки, и в отношении световозвращения — являются СМШ размером 70-160 мкм.

Холодные пластики, термопластичные лакокрасочные материалы наносят обычно слоем 2-4 мм. Для них можно использовать шарики размером до 1 мм. В дождливую погоду, когда шарик покрыт пленкой воды, условия более благоприятны для световозвращения большими шариками. Подбирая гранулометрию используемых шариков, необходимо учитывать все эти факторы.

Погружение СМШ в материал разметки обеспечивается их большей по сравнению с материалом плотностью, необходимые светотехнические характеристики — показателем преломления используемого стекла. Чтобы прочно удерживаться в материале разметки, СМШ должны обладать хорошим сцеплением с ним. Для этого поверхность шариков обрабатывают специальными составами для придания им гидрофобных свойств.

Материалы для нанесения дорожной разметки холодным способом

Краски для разметки дорог на органических растворителях (новые разработки):

До конца 1990-х гг. эмаль ЭП-5155 была практически единственной отечественной эмалью для разметки дорог. Ее серийно выпускали три лакокрасочных завода — Загорский, Котовский и Ярославский завод ЛКМ. Острый дефицит разметочных красок в различных регионах России покрывался за счет использования красок и эмалей иного назначения. Однако большая часть используемых лакокрасочных материалов представляла собой дорогие импортные краски. И сегодня дорожники используют эмаль ЭП-5155 для нанесения временной разметки. Она обладает необходимым комплексом технологических и светотехнических характеристик, делающих ее пригодной для применения в качестве разметочного материала.

Основные недостатки эмали — высокое (до 60%) содержание растворителей и использование в ее рецептуре полимеров, не обеспечивающих эмали необходимой светостойкости и прочности, что обуславливает ее быстрое истирание в процессе эксплуатации разметки.

Наличие большого количества растворителей — еще один немаловажный минус, если учесть высокие требования по экологической безопасности, которые предъявляют к себе лакокрасочные материалы для дорожной разметки в последнее время.

С целью создания отечественной краски для разметки дорог, не уступающей по качеству импортным материалам, СоюздорНИИ был проведен анализ зарубежных стандартов (EN 1436, B 2440, TT-P-115F) на маркировочные материалы, изучены публикации о них, что сформулировали отношения к себе краски для разметки дорог с учетом условий эксплуатации их в России.

Были также проведены исследования различных отечественных материалов, в т. ч. ЭП-5155, НП-501, НП-520, КО-174, НЦ-132 и др., в которых в качестве связующих используются эпоксидная и нефтеполимерная смолы, нитроцеллюлоза, кремнийорганические и другие полимеры. Однако ни одна из них не удовлетворяла предъявленным требованиям.

Среди исследованных отечественных красок только в одной из них — НП-520 — содержание нелетучих веществ было более 70%. В остальных красках и эмалях их было не более 40%, т. е. они обладали теми же недостатками, что и эмаль ЭП-5155. Да и краска НП-520, несмотря на высокое содержание нелетучих веществ, имела низкую вязкость (20 с по ВЗ-4) и оказалась седиментационно-неустойчивой и недостаточно износостойкой. Поэтому СоюздорНИИ разработали новую отечественную краску для разметки дорог, не уступающую по качеству зарубежным краскам.

В основе концепции новой краски, которую предлагает сегодня производитель ЛКМ — использование в качестве связующих акриловых сополимеров отечественного производства при минимальном содержании органических растворителей.

Поскольку самым важным обобщающим показателем качества материалов для разметки дорог является срок их службы, были проведены исследования влияния акриловых полимеров отечественного производства на износостойкость краски.

Существующий метод испытания износостойкости лакокрасочных покрытий по ГОСТ 20811-75 не соответствует условиям эксплуатации разметки и не коррелирует с реальными сроками ее службы. Поэтому для оценки износостойкости краски в СоюздорНИИ был изготовлен лабораторный стенд, что позволило разработать методику, моделирующую условия эксплуатации разметки на дороге.

Введение акриловых полимеров уменьшает износ краски в 2-10 раз, при этом вязкость остается в пределах рабочих значений 40-80 с. Кроме того, краска приобретает яркий белый цвет, а ее седиментационная устойчивость значительно повышается.

Для улучшения видимости разметки в ночное время внутрь краски непосредственно перед применением можно вводить (при постоянном перемешивании) световозвращающие стеклянные микрошарики (СМШ) размером 70-160 мкм, а также наносить их на поверхность свеженанесенной разметки.

Краска ВМД наносится как до начала эксплуатации асфальтобетонного покрытия, так и после открытия по нему движения транспортных средств. Массовое производство краски ВМД началось с 1998 г.

Разработка требований к маркировочным материалам и серийный выпуск краски ВМД дали определенный толчок к созданию и запуску в производство новых российских красок для разметки дорог на органических растворителях.

В 1999-2001 гг. в СоюздорНИИ на испытания были представлены краски из разных регионов России, обладающие высокими технологическими и эксплуатационными характеристиками. При небольших различиях в свойствах это материалы одного высокого качественного уровня. Массовый выпуск этих материалов ожидается в ближайшем будущем. Расширение рынка материалов будет содействовать дальнейшему росту их качества, сделает эти материалы более дешевыми и доступными.

Некоторые из новых красок были участниками контрольно-полевых испытаний на автомагистралях Россия, Волга и Крым, организованных Росавтодором в 2000 г. Показанное ими на испытаниях качество не уступает уровню участвовавших в конкурсе зарубежных красок из Австрии, Германии, Франции, Финляндии, Чехии.

Водно-дисперсионные краски для разметки дорог

Важным преимуществом водно-дисперсионных красок для разметки дорог по сравнению с красками на органических растворителях является экологическая безопасность. Однако низкая эксплуатационная долговечность и длительное высыхание не удовлетворяют требованиям дорожно-эксплуатационной службы и не способствуют их широкому распространению. Улучшение этих характеристик поставило бы водно-дисперсионные краски вне конкуренции.

В последние годы появились водно-дисперсионные лакокрасочные материалы, удовлетворяющие требованиям дорожно-эксплуатационной службы для 1-й группы применения. Следует помнить: поскольку растворителем этих красок является вода, хранить их необходимо при температуре не ниже 0 °С.

Холодный пластик для разметки дорог

Горизонтальная разметка, нанесенная красками — даже теми, которые обладают высокой износостойкостью, — в климатических условиях России служит не более года.

Для повышения износостойкости до 2 и более лет при холодном способе нанесения разметки используют холодный пластик. Это двухкомпонентная система, в которой вторым компонентом является отвердитель, поставляемый отдельно. Он вводится в композицию непосредственно перед нанесением разметки.

Для нанесения разметки холодным пластиком необходимо оснащать маркировочные машины специальным узлом для смешивания композиции пластика с отвердителем и тщательно следить за тем, чтобы в нем не оставалось этой смеси. Чтобы избежать этого, часто ограничиваются теми видами работ, которые производятся вручную, например, нанесением стрелок или пешеходных переходов по трафарету мастерком, валиком либо волочильным ящиком — пластомаркером.

До последнего времени в России не было производства холодных пластиков. Но недавно было организовано производство холодного пластика для разметки дорог «Максидур» (ТУ 5772-003-45022134-97), который изготавливается на основе холодного пластика «Дегароуд» фирмы «Дегусса» (Германия) с использованием отечественных и зарубежных компонентов. Он представляет собой дисперсию пигментов и наполнителей в метакриловой смоле с использованием в качестве отвердителя дибензоилпероксида в виде 50% порошка или пасты; обладает высокой атмосферостойкостью, долговечностью, стойкостью к истиранию, адгезионной прочностью.

Основные качественные характеристики «Максидура»:

Условия нанесения разметки: температура окружающей среды — 5-40 °С, относительная влажность воздуха — до 85%.

Материалы для нанесения дорожной разметки горячим способом

Преимущество этих материалов перед холодными пластиками состоит в полностью механизированном способе нанесения. Однако при работе с ними необходимо уделять большое внимание безупречной работе термометров, контролирующих температуру в котлах разметочных машин, т. к. превышение температуры сверх допустимой приводит к термодеструкции полимера и ухудшению качества термопластика.

Недавно в России появился ряд новых отечественных предприятий, выпускающих термопластики хорошего качества. По таким свойствам термопластиков, как «текучесть», «растекаемость», «плотность», «время твердения», «коэффициент яркости» и даже «истираемость» существенной разницы между отечественными и зарубежными термопластиками нет. Однако по таким свойствам как «водопоглощение», «температура размягчения» и «адгезия на сдвиг» имеется существенное различие.

Сочетание более высоких величин водопоглощения и адгезии с более низкой температурой размягчения, вероятно, и приводит к тому, что даже при низкой способности к истиранию (табл. 6 столбец 11) срок службы отечественных материалов меньше, чем у зарубежных термопластиков «Клиносол» (Швеция), «Нордскилт» (Норвегия) и «Синожет-Севр» (Франция), что подтвердили контрольно-полевые испытания разметочных материалов в 2000-2001 гг.

Особого внимания заслуживает зависимость между показателями «блеск» и «коэффициент сцепления». При величине блеска менее или равной 14 % коэффициент сцепления больше 0,3, т. е. соответствует нормативным требованиям. При величине блеска равной и свыше 17 % коэффициент сцепления меньше 0,3. Это необходимо учитывать при производстве термопластиков.

Маркировочные машины

Качество и дизайн дорожной разметки, а также правильность ее нанесения обеспечивают маркировочные (разметочные) машины.

Современные маркировочные машины, кроме основных технологических узлов, должны иметь приборы автоматического контроля температуры в емкости для разогрева термопластиков, устройства автоматического регулирования размеров наносимых линий, распыления таких светоотражающих наполнителей, как стеклянные шарики; создавать необходимое давление для нанесения высоковязких красок; иметь набор форсунок для их распыления.

Необходимы также ручные маркировщики для работы с небольшими объемами материалов и машины для работы с новыми типами материалов. Специальные машины нужны для работы с таким материалом, как двухкомпонентный холодный пластик.

В зарубежных исследовательских центрах системы разметки постоянно совершенствуются. Разрабатываются новые материалы и технологии их нанесения на дорогу c целью увеличения видимости разметки и прочности ее сцепления с колесом автомобиля в самых сложных погодных условиях. Одновременно для этих технологий разрабатываются машины. Многие зарубежные фирмы выпускают машины и материалы в комплексе.

На отечественный рынок дорожно-ремонтной продукции поступает большое количество материалов из Западной Европы, Азии, стран СНГ. Фирмы, которые их предлагают, это либо известные производители лакокрасочных материалов, либо специализированные фирмы, выпускающие различные краски для дорожной разметки, (а часто и оборудование для их нанесения), либо предприятия, которые сами ведут работы по разметке автодорог, либо имеют собственные современные исследовательские центры для совершенствования материалов и технологий разметки дорожных покрытий.

Влияние климатических условий на износостойкость дорожных покрытий

Лакокрасочные материалы и пластики для разметки дорог испытывались на кольцевом стенде СоюздорНИИ и автодорогах в разных климатических условиях и в разные времена года. Испытания показали, что износостойкость этих материалов резко уменьшается при эксплуатации в условиях зимнего периода, причем особенно сильное понижение происходит при колебаниях от положительных температур к отрицательным и наоборот.

Износостойкость летом выше (у красок — в 2-18 раз, у пластиков — в 10-25 раз), чем в осенне-зимний период, хотя условия испытаний (использование влажного абразива и нагрузка) были одинаковыми. Следовательно, снижение износостойкости разметки зимой обусловлено главным образом низкими температурами, а также резкими переходами от положительных к отрицательным температурам и наоборот.

Износостойкость обуславливается рядом факторов:

Поскольку 2-й, 4-й и 6-й факторы при испытаниях были одинаковыми, полученные результаты, по-видимому, можно объяснить влиянием 1-го, 3-го и 5-го факторов.

Коэффициенты температурного расширения и сжатия (деформативные свойства) разметочных материалов, как и их износостойкость, определяются, главным образом, влиянием полимера-связующего в рецептуре материала, тогда как для асфальтобетона они зависят, в основном, от наполнителя. Поэтому деформативные свойства этих материалов всегда будут разными.

Очень прочное сцепление (высокая адгезия) между такими продуктами, как краски дорожной разметки и самим дорожным покрытием в условиях температурных колебаний из-за разницы в деформативных свойствах приводит к трещинам, нарушению сплошности и разрушению разметки.

Раньше считали, что чем выше адгезия разметочного материала к покрытию автодороги, тем долговечнее разметка. Поэтому отечественные производители стремились увеличить адгезию и достигли успехов. Однако сравнительные эксплуатационные испытания отечественных и зарубежных разметочных материалов показывают, что, например, «Клиносол» и «Синожет-Севр», адгезия которых к асфальтобетону в 2 раза меньше, более долговечны в эксплуатации, чем отечественные термопластики. Следовательно, в условиях температурных деформаций адгезия должна позволять материалам скользить относительно друг друга без нарушения их сплошности, а адгезионные связи должны сравнительно легко разрушаться и вновь образовываться на новом месте. Таким образом, решение проблемы повышения износостойкости разметки зависит от возможности создать оптимальные условия для совместной работы разметки и покрытия автодороги. Это в равной мере относится ко всем разметочным лакокрасочным материалам, котрорые предлагает практически каждый изготавливающий их производитель ЛКМ — холодным пластикам, лентам и т. д. Однако тем самым не снимается проблема повышения качества самих материалов, улучшения их структуры с учетом того, что на огромной территории России существует несколько климатических зон и дороги с разной эксплуатационной нагрузкой.

Проведенные исследования позволили уточнить требования к показателям качества термопластиков для разметки дорог, разработанные с учетом требований ГОСТ Р 51256-99 и eвропейского стандарта EN 1436.

Источник
