Паронитовые прокладки для фланцевых соединений

При формировании заказа на фланцы и фланцевые соединения, мы советуем вам заранее подумать про дополнительную герметизацию конструкции. В компании «ОНИКС» вы можете приобрести неметаллические прокладки из паронита. Паронитовые прокладки предотвращают утечку в трубопроводе, служат надежным соединением и обладают высокими уплотнительными свойствами. Выбор прокладок зависит от транспортируемой среды и ее рабочих параметров. Применяются в трубопроводах и арматуре под фланцевые соединения.

Нормативные документы

Крепежные детали для фланцевых соединений трубопровода необходимо выбирать в соответствии с требованиями нормативных документов. Паронитовые прокладки регламентируются ГОСТ 15180-86.

Технические характеристики при монтаже

Обратите внимание, что устанавливаемый крепеж должен идеально прилегать к рабочей поверхности изделия. При монтаже, паронитовую прокладку устанавливают в центр фланца, достигая ровного и четкого расположения. Уплотняющие прокладки для фланцевых соединений выдерживают высокую нагрузку, что особенно важно в работе. При использовании, материал приобретает тягучие свойства, заполняя собой все возможные стыки и зазоры, достигая максимальной герметизации и надежности. Стяжка и скрепление происходит благодаря деталям крепежа: шпилька, шайба, гайка, болт.

Смазывают ли паронитовую прокдадку?

Перед сборкой фланцевого соединения паронитовые прокладки смазывают с обеих сторон. В качестве смазки используется графитовый порошок. Если исключить подобный подготовительный момент — паронитовая прокдадка слипнется с материалом скрепляемого изделия. При замене детали, пришедший в негодность и прикипевший уплотнитель, предстоит срезать ножом — этот процесс травмирует поверхность фланцевого соединения, создавая трещины, порезы и углубления. В таком случае, эксплуатация деталей трубопровода потеряет необходимую герметичность и надежность.

Классификация прокладок по ГОСТ 15180-86

Ниже мы рассмотрим каждый из видов прокладок, а также соотношения условного давления МПа (кгс/см²) и допустимого условного прохода в мм. Высокий показатель устойчивости к воздействию химической, внутренней и внешней среде гарантирует правильно подобранная паронитовая прокладка на этапе формирования заказа. Существуют паронитовые прокладки в исполнениях А, Б, В, Г и Д и предназначены под определенные фланцевые пары — В (1); E (2) и F (3); C (4) и D (5); L (8) и M (9); B (1) и D (5).

Материал уплотнительных прокладок

Паронит получают методом прессовки каучуковой массы. Основной компонент массы — асбест и каучук с добавлением порошковых ингредиентов. Паронитовые прокладки выдерживают давление до 50 кг, рабочая температура — до +450 °С. Для повышения ряда технических свойств, встречаются паронитовые прокладки армированые металлической сеткой — ферронитовые прокладки.

Технический сериал ОНИКС: паронитовые прокладки и крепеж для герметичного соединения

Чтобы приобрести паронитовые прокладки, направьте запрос по электронной почте или позвоните менеджерам отдела продаж.

➥ 8-800-555-38-83 Бесплатно по РФ

➥ +7 (812) 328-38-38 Санкт-Петербург

➥ +7 (343) 384-38-38 Екатеринбург

— Осколкова Анастасия, контент-менеджер «ОНИКС»

Источник

Смазочные материалы MODENGY и EFELE для фланцевых соединений

Смотрите также

Фланец – это деталь трубопровода, обычно представляющая собой плоское кольцо с равномерно расположенными отверстиями для болтов и шпилек, служащая для прочного и герметичного соединения труб, присоединения их друг к другу, к элементам запорной арматуры, к машинам, аппаратам и емкостям.

Оба фланца соединяются между собой при помощи резьбовых соединений. Между ними обычно помещают уплотнительные прокладки из различных материалов.

Фланцевые соединения состоят из следующих элементов:

Фланцы различаются по конструкции (плоские и воротниковые), форме уплотнительной поверхности (гладкие, конические, с выступом, с впадиной) и материалу прокладок (картонные, паронитовые, эластомерные, металлические, асбо-металлические и др.)

На территории Российской Федерации и стран СНГ наибольшее распространение получили три конструкции фланцевых соединений трубопроводной арматуры. Их характерные особенности приведены ниже.

Фланец плоский приварной – при монтаже фланец «надевается» на трубу и приваривается двумя сварными швами по ее окружности.

Фланец приварной встык – монтаж такого фланца по сравнению с плоским приварным предусматривает только один соединительный сварной шов (торец трубы и «воротник» фланца соединяются встык), что упрощает работу и сокращает временные затраты.

Фланец свободный на приварном кольце – к трубе приваривается только кольцо, а сам фланец остается свободным, что обеспечивает легкую стыковку болтовых отверстий свободного фланца с болтовыми отверстиями фланца арматуры или оборудования без поворота трубы

Фланцевые соединения широко применяются при монтаже трубопроводов, запорной и регулирующей арматуры, а также другого трубопроводного оборудования всех отраслей промышленности, транспорта, жилищно-коммунального хозяйства.

Разнообразие конструкций и конструкционных материалов, удобство монтажа и обслуживания позволяют применять фланцевые соединения при любых условиях эксплуатации трубопроводов: в условиях низких и высоких температур, влажности, вакуума, агрессивной среды и т.д.

Основные преимущества фланцевых соединений:

Основной причиной возникновения проблем, связанных с фланцевыми соединениями трубопроводной запорной арматуры, является эксплуатация арматуры при высоких или низких температурах, в агрессивной окружающей или рабочей среде.

Отсутствие смазочных материалов или использование для фланцевых соединений смазок, не отвечающих условиям эксплуатации трубопроводов, приводят к образованию коррозии, соляных отложений, прикипанию, быстрому старению уплотнительных элементов и потере герметичности.

Смазочные материалы MODENGY и EFELE для трубопроводной запорной арматуры могут использоваться как в обычных, так и в самых суровых условиях эксплуатации.

На резьбовые соединения (болты, шпильки) наносится медная паста EFELE MP-413. Она обеспечивает защиту от коррозии, облегчение монтажа и демонтажа, защищает от износа при рабочих температурах до +1100 °С.

Прокладки из эластомеров и металла обрабатываются стойкими пластичными смазками EFELE SG-394 и EFELE SG-393. Они повышают герметичность и срок службы прокладок, устойчивы к смыванию водой и моющими растворами. Имеют пищевой допуск Н1.

Применение данных продуктов обеспечивает долговременную эффективную защиту фланцевых соединений, удобство и простоту их обслуживания, способствует увеличению ресурса запорной и регулирующей арматуры трубопроводов.

Присоединяйтесь

© 2004 – 2021 ООО «АТФ». Все авторские права защищены. ООО «АТФ» является зарегистрированной торговой маркой.

Источник

Прокладка ГБЦ и графитная смазка

герметик прокладку приклеить тоже не может, проверено лично. а вот герметичность обеспечивает хорошую.

Нашла в библиотеке старые книги по ремонту советских грузовиков. Была удивлена, что во всех трёх изданиях, при замене прокладки головки блока цилиндров, требование саму прокладку обрабатывать графитной смазкой. Это объяснялось тем, что обработав графитом прокладку, её будет проще, в последующем, заменить.
И я вспомнила, когда один мотор разбирали, так приходилось тщательно зачищать и поверхность головки, и поверхность самого блока цилиндров от остатков старой прокладки.

прокладки делаются из паронита(асбест) с металлической основой или из металла. и действительно, мазали(и мажут) их для того, что бы они не пригорали к головке. никакого вреда, от того что вы помажете прокладку в современном авто не будет, так же как и огромной пользы. и насколько я помню, на нынешних прокладках есть тонкий слой графита, по крайней мере, мне так показалось. и еще, если помазать старую неповрежденную прокладку(в этом случае- дополнительный, какбэ, герметик) и поставить её, то она будет еще долго работать(так сказал мне мой товарищ моторист), но ставить имеет смысл, если нет замены(актуально было в прошлом, когда попадались эксклюзивы и найти прокладку на какой нить крайслер было проблемой).

вот как раз такую байку и проверил на практике, при установке полностью стальной прокладки

Источник

Прокладка фланца ШОПК. Паронит или картон?

Очередная часть отчёта по плановому летнему ТО.

Обнаружил что болты крепления ШОПК на обоих бортах ослабли.

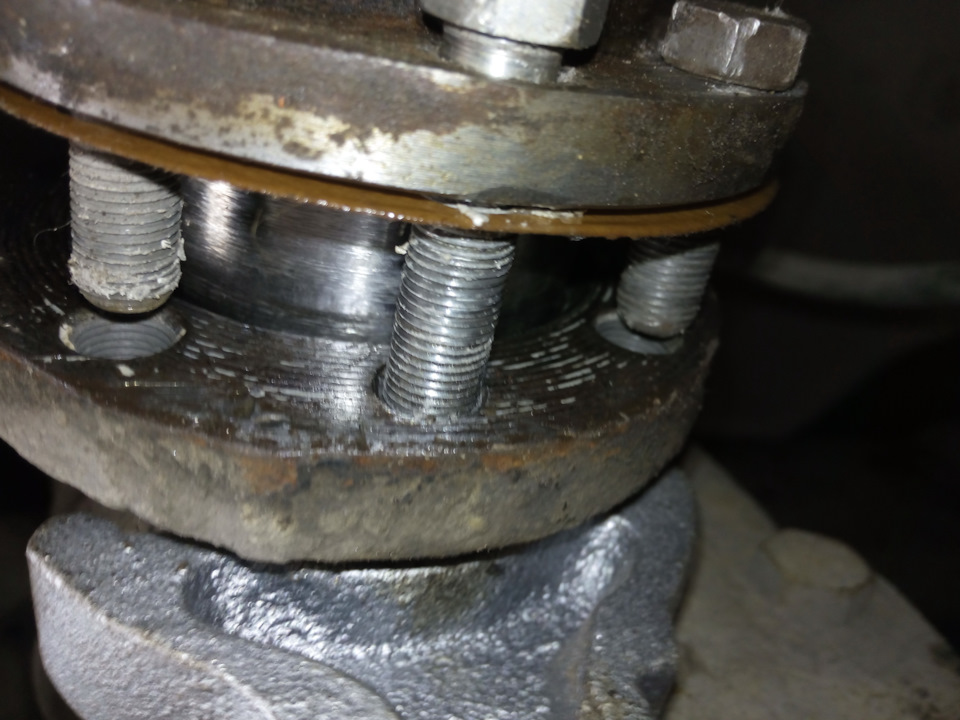

(На обоих бортах стоят паронитовые прокладки. Правый борт — паронит на герметике, левый — чисто паронит, но фланцы были смазаны литол-24).
«Литольная» прокладка сверху частично порвана, выдавлена из зазора. Подтянул болты требуемым моментом. Через минут 30 снова смог подтянуть болты. «Литольную» прокладку ещё больше выдавило.
Решил её заменить и заодно провести небольшой эксперимент.

Прокладка паронитовая с герметиком.
Откручиваем болты ШОПК. Расшатывая опору, вытаскиваем её из чулка моста. Очищаем фланцы от остатков паронитовой массы, отмываем лишнюю смазку из чулка, чистим и обезжириваем фланцы.
Обмазываем прокладку тонким слоем казанского герметика, ждём требуемое время, ставим на место кулак. Затягиваем болты требуемым моментом, ждём сутки, снова подтягиваем болты.

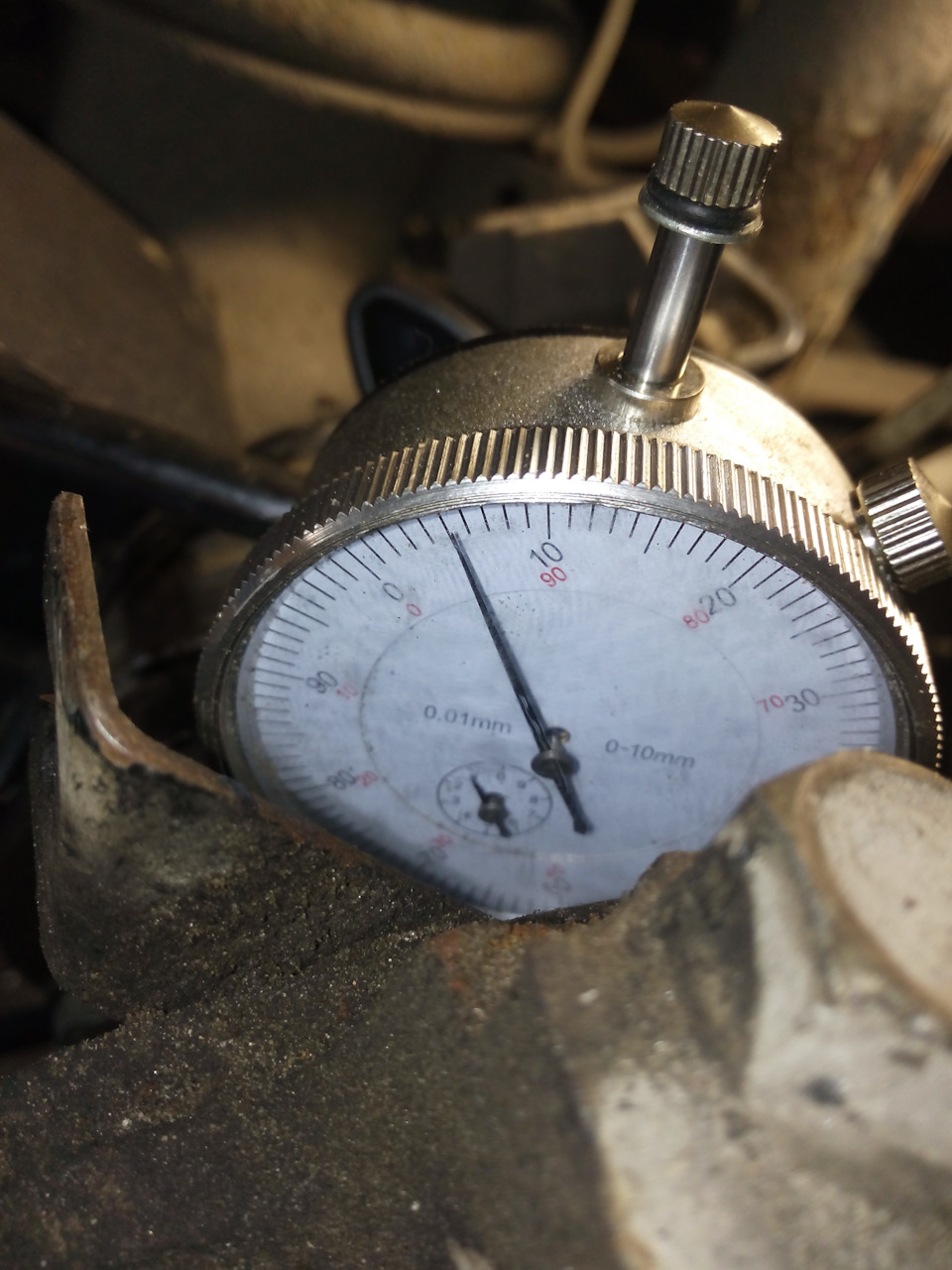

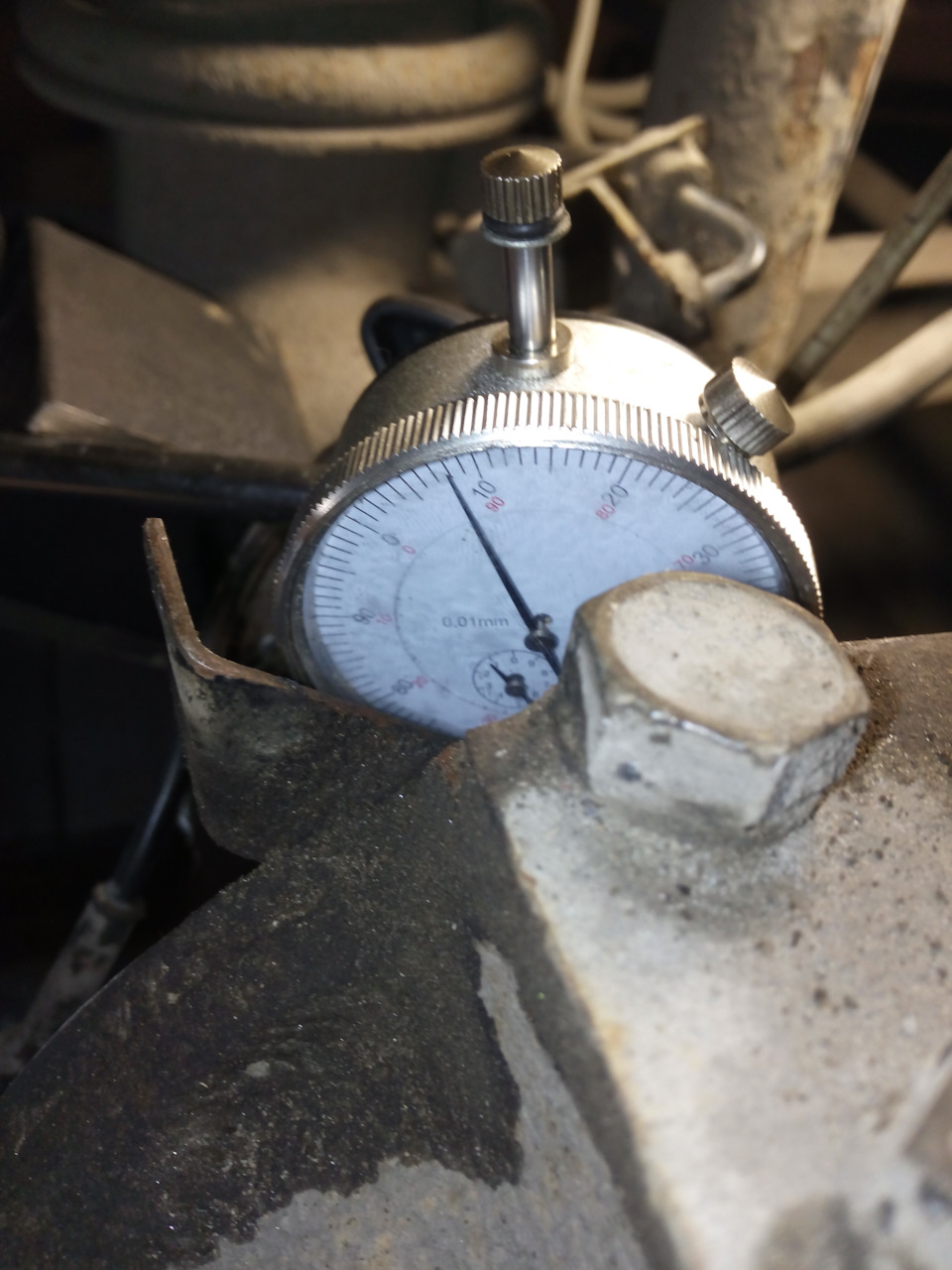

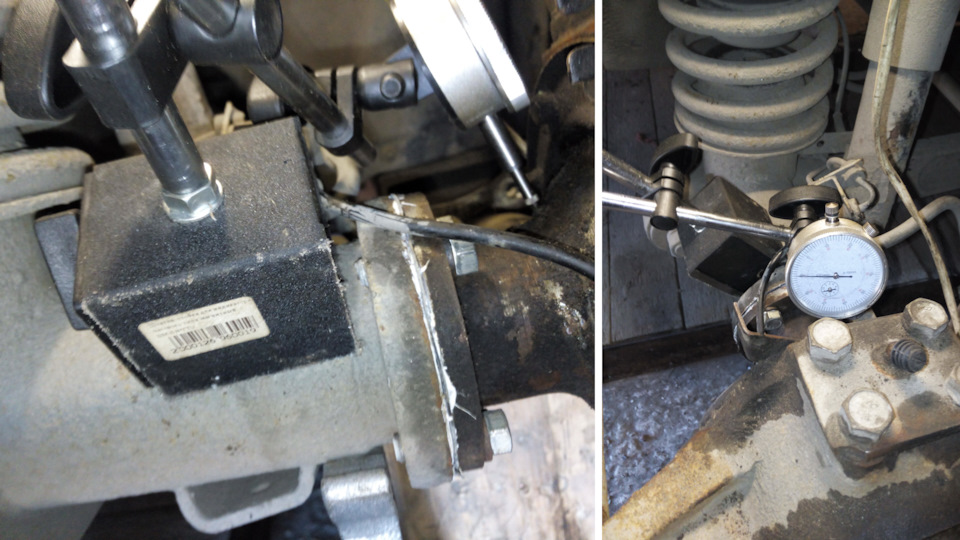

На чулке моста закреплена магнитная стойка. Конец индикатора часового типа опущен на ШОПК. На фото он стоит чуть под углом, но на суть эксперимента это не влияет. Показания индикатора 90 соток

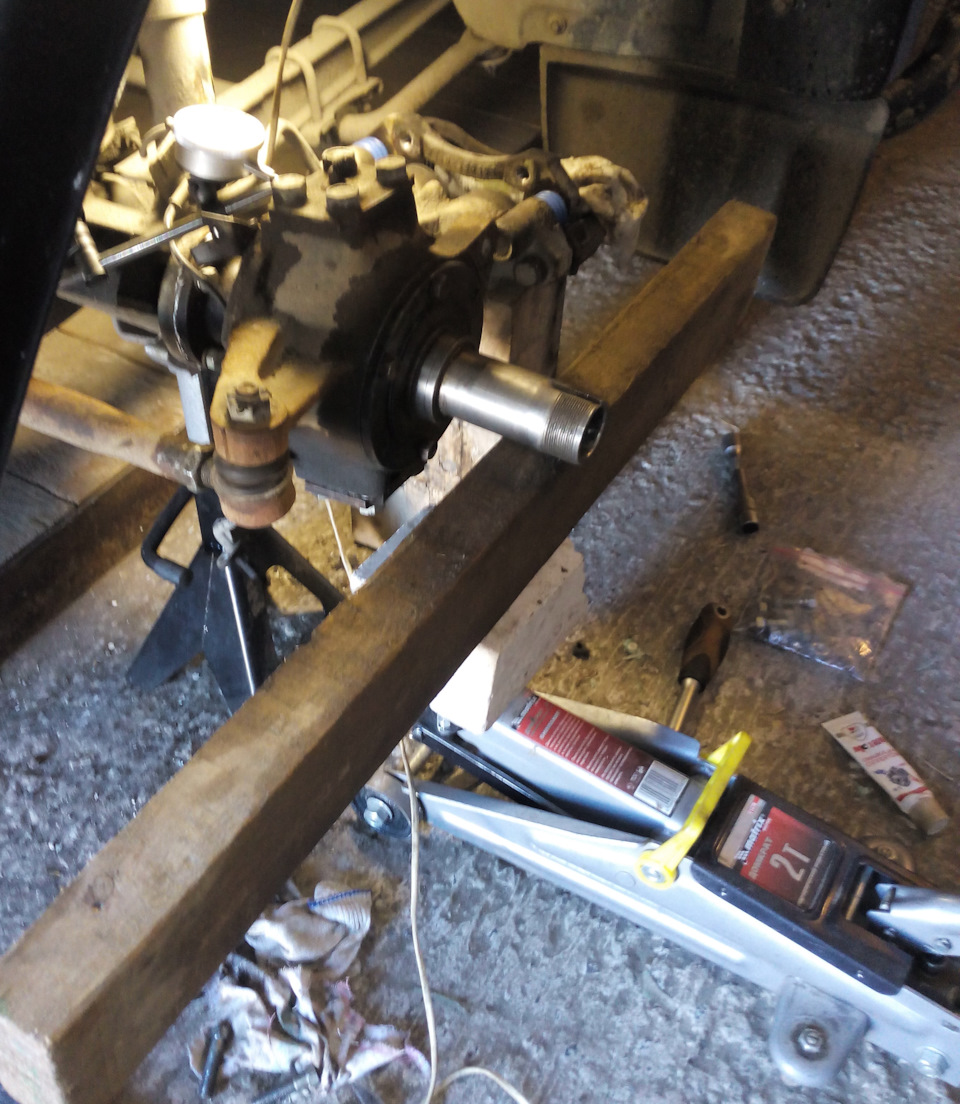

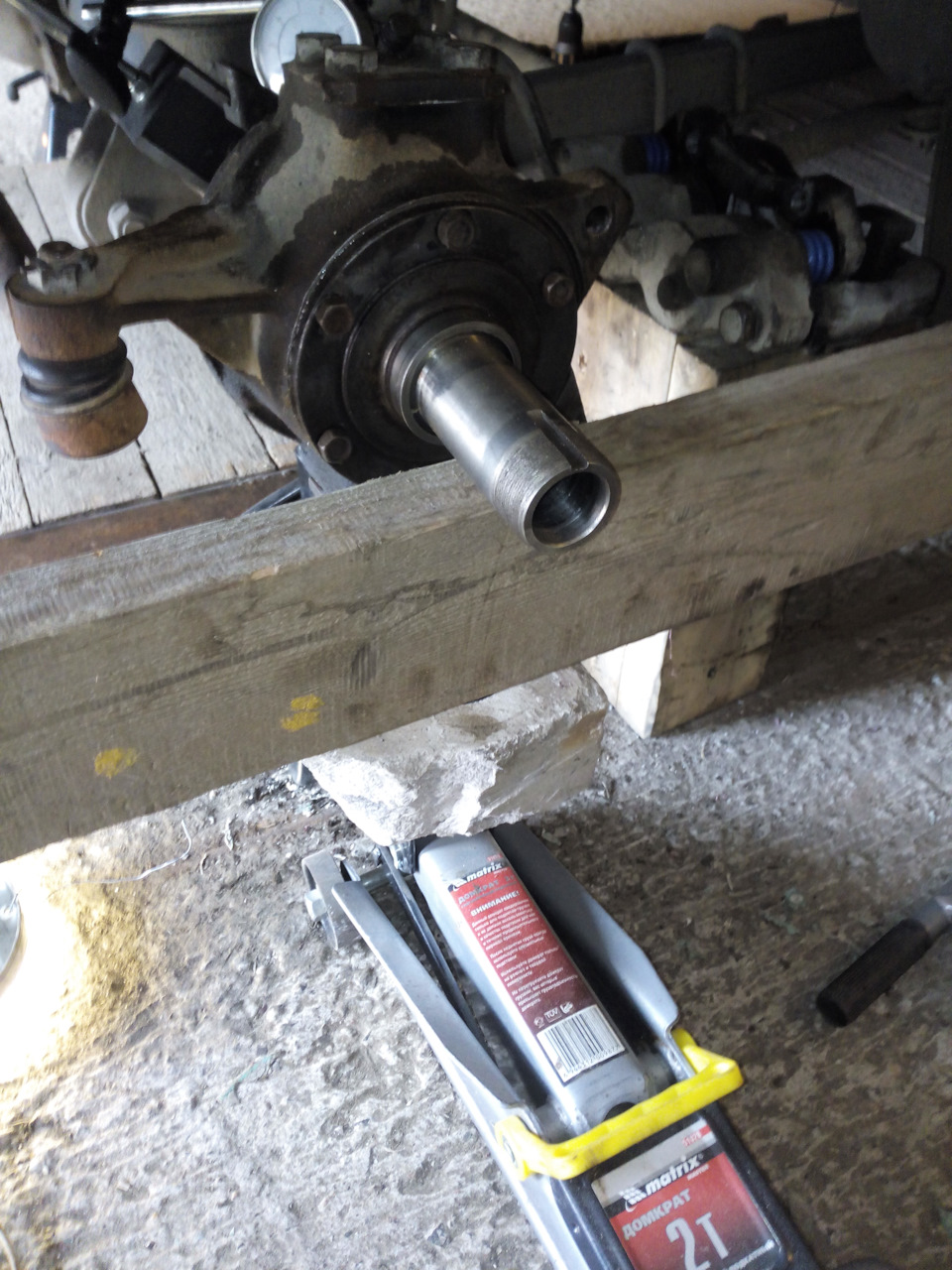

На корпус ПК на 6 болтов установлена цапфа, под неё поставлен домкрат.
Фото с домкратом, только такое: индикатор стоит для измерения люфта в шкворнях

Нагружаем цапфу домкратом, имитируя нагрузку при постановке на колесо. Домкратим до тех пор, пока показания индикатора перестают расти, и подставка начинает шевелиться от руки.

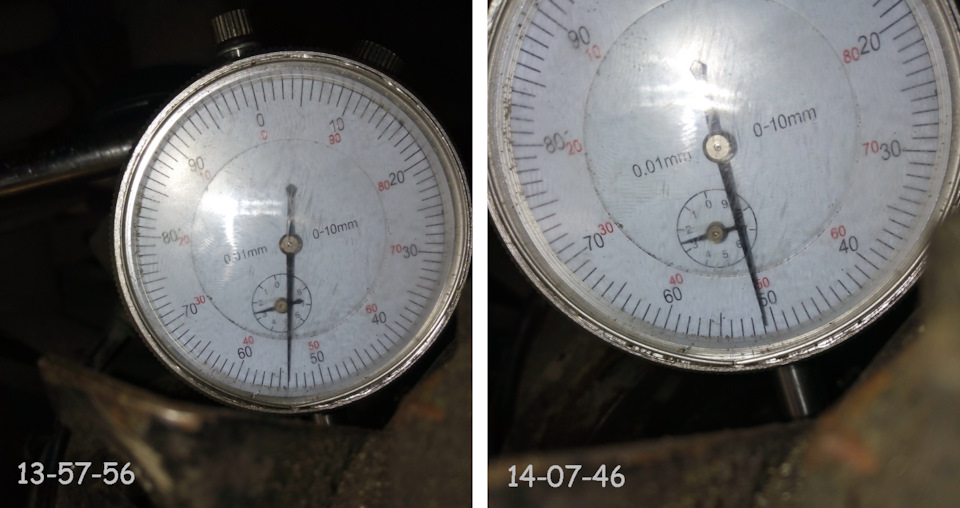

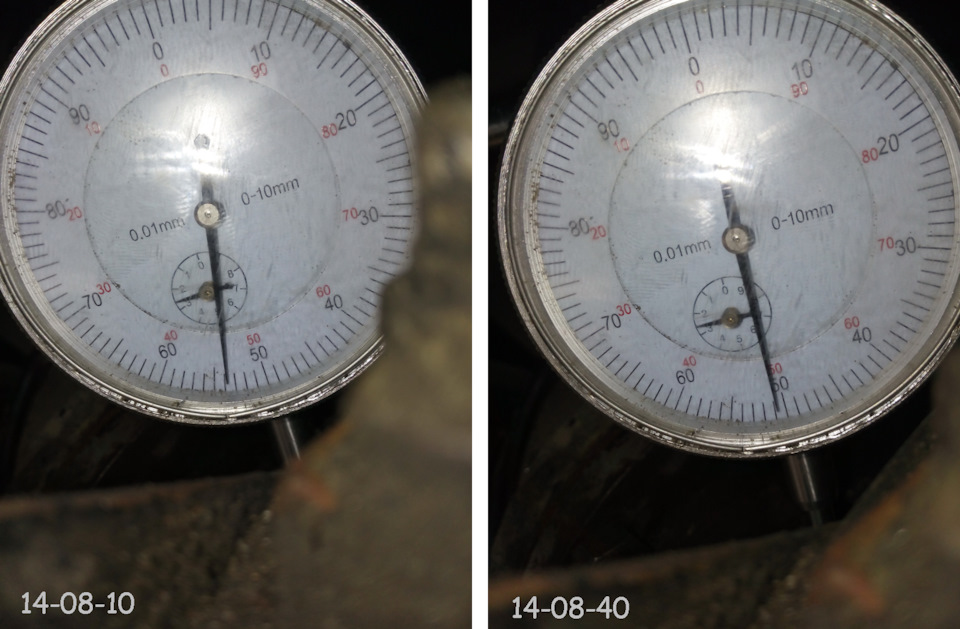

После нагружения показания индикатора 8 соток

Выдерживаем пару минут, чуть приоткрываем спускной клапан домкрата и садим автомобиль на подставку. Показания индикатора уже 5 соток.

Снова повторяем нагружение. При нагружении показания 13,5 соток, после разгрузки 10 соток

Что мы видим? После каждого нагружения стрелка индикатора приходит не в начальную точку туда. Опора задирается вверх. Естественно, болты ШОПК снова можно подтягивать. Притом от руки.

Картонная прокладка

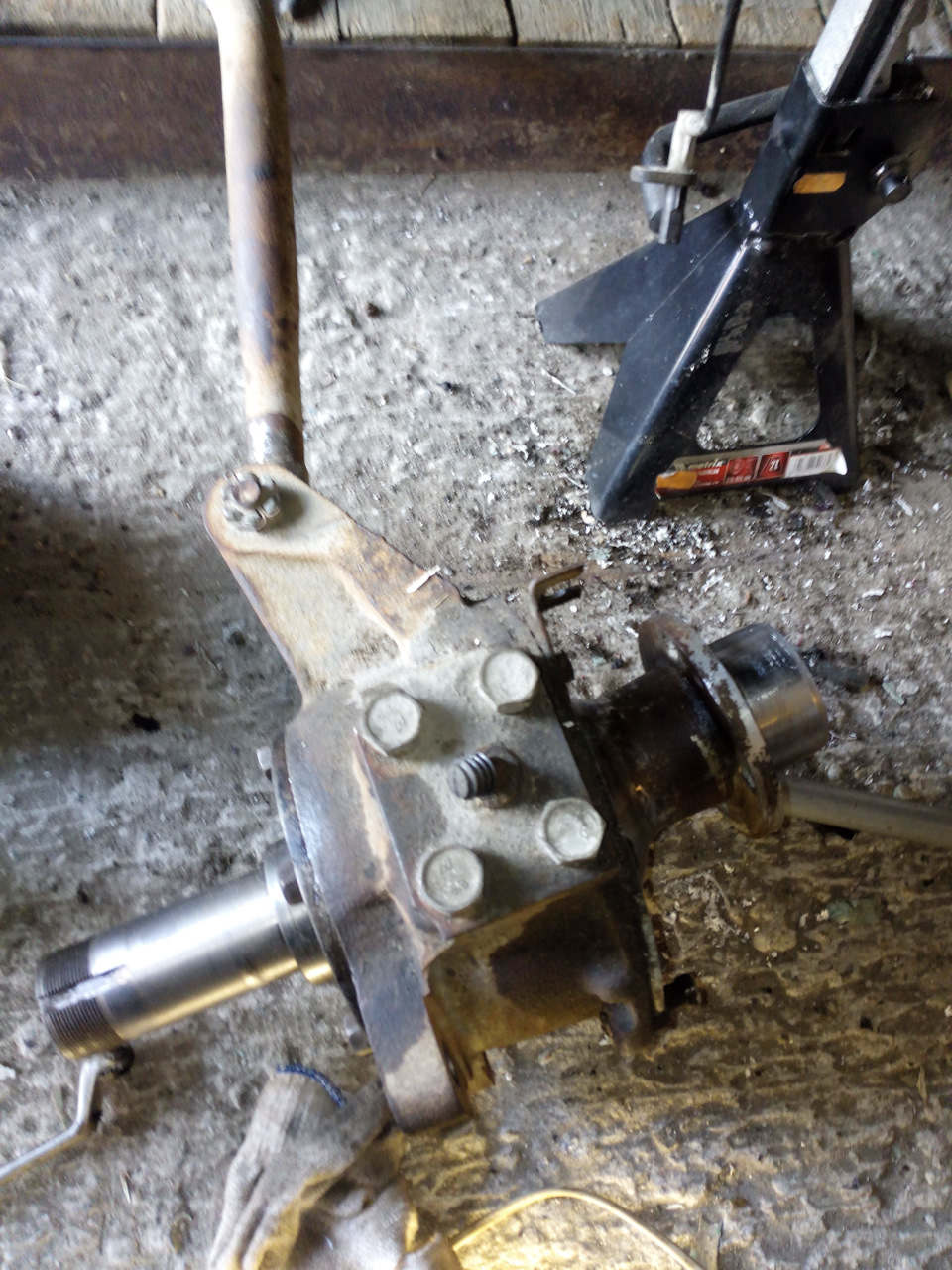

Снова откручиваем болты ШОПК. Расшатывая опору, вытаскиваем её из чулка, аккуратно опускаем на пол

Чистим фланцы от остатков герметика, смазываем их ЛИТОЛ-24 (горошину растираем, чтоб фланцы были жирные от смазки)

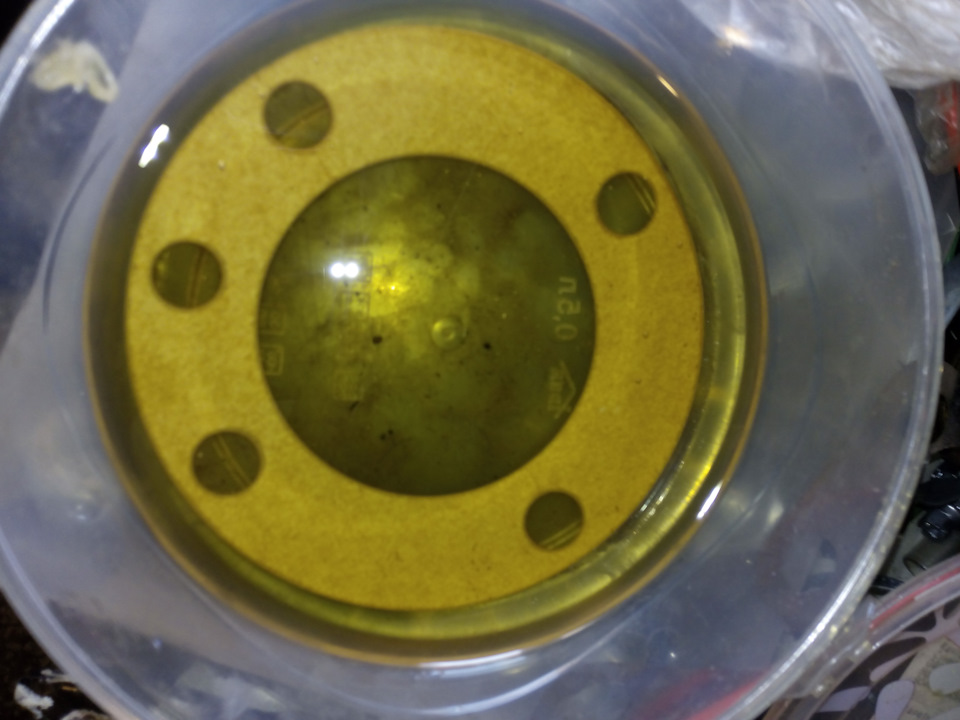

Окунаем бумажную прокладку в моторное масло, вытаскиваем и даем ему стечь

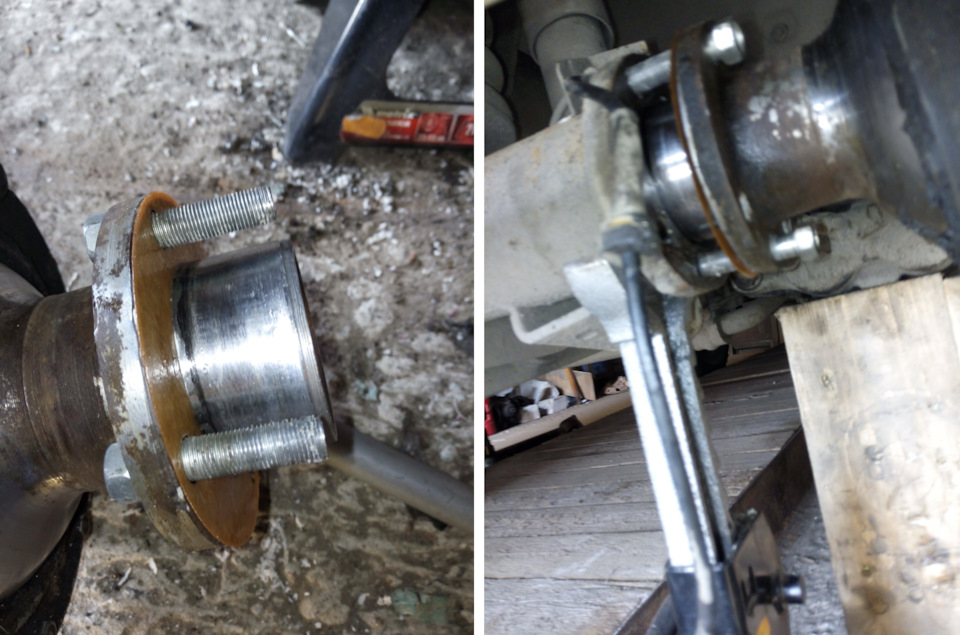

Ставим прокладку на место, центрируем её по отверстиям длинными болтами. Наживляем опору на законное место, центрируем её постукиванием рукой. Добиваемся, чтоб все три болта крутились легко и от руки.

Для сравнения: штатные болты и длинные, технологические. На коротких болтах виден серо-белый налёт – это смазка для суппортов MC-1600, которой они были смазаны и отходили зиму, весну и лето. Следов коррозии на резьбе нет.

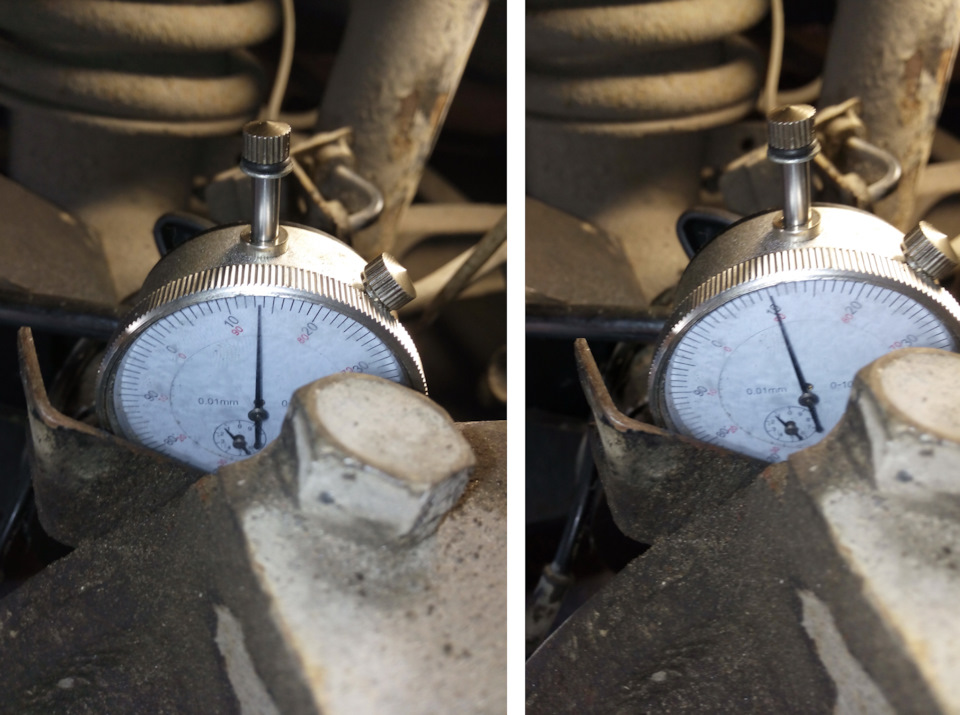

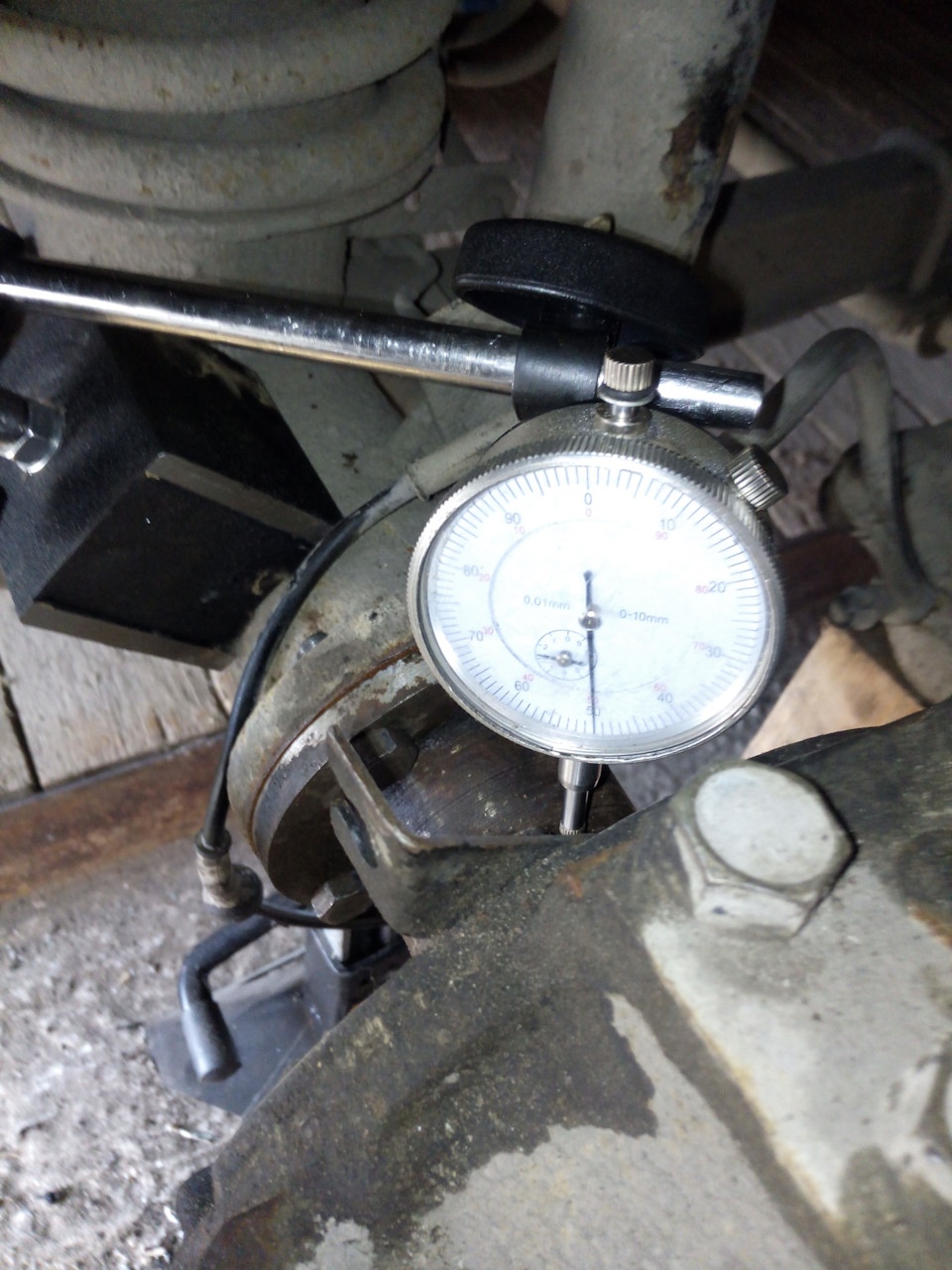

Затягиваем болты, ставим индикатор. Показания 50 соток

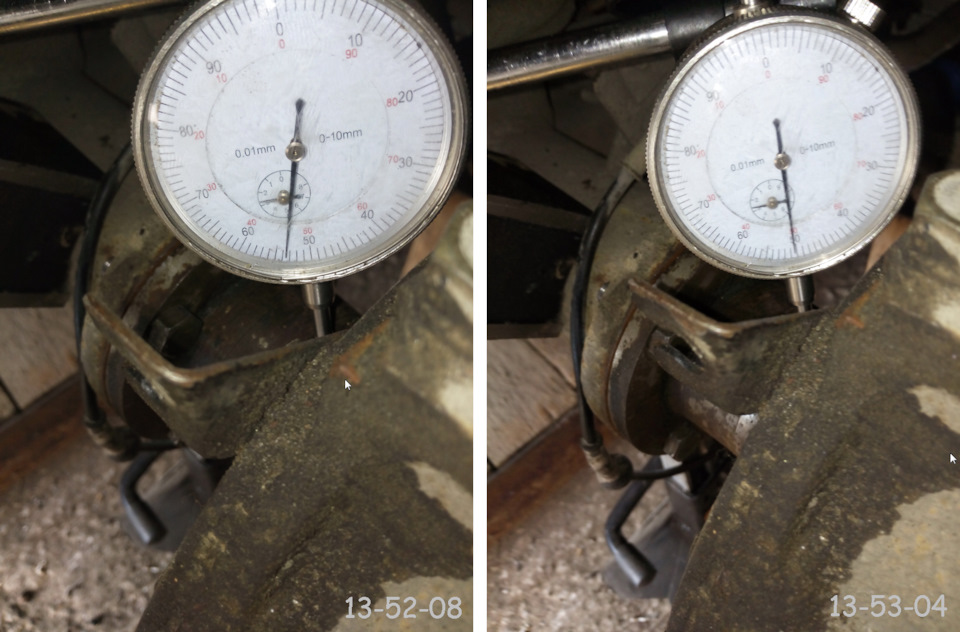

Нагружаем, выжидаем время, разгружаем.

Снова нагружаем и разгружаем:

Фотографировать остальные 4 раза я уже не стал. Как видно, деформация стабильная 3 сотки.
После выкрутил технологические болты и установил ограничитель поворота колеса на штатные болты с пружинными шайбами.

Итоги:
Паронитовая прокладка деформировалась, опора ушла вверх на 0,2 мм. С картонной прокладкой опора ушла вверх на 0,01 мм.
На правой стороне стоит паронит с герметиком, болты были подтянуты.
На левой стороне картон, пропитанный маслом. Будем наблюдать…

Источник

Герметизация газовых соединений

Serx написал :
В некотором смысле да. Берётся прядь льна, пальчиком зачерпывается немного газовой смазки, и между двух-трёх пальцев эта прядь прогоняется через смазку.

Ну так и делаю, только другая смазка.

Вы, похоже, не поняли изначальный смысл моего поста: я поставил паронитовые прокладки, вместо резиновых, шедших в комплекте с сильфонной подводкой, не более. Или вы хотите сказать, что это неправильно?

yambor написал :
в комплекте с сильфонной подводкой,

Идут паронитовые прокладки. Вопрос что Вы называете

yambor написал :
Вы, похоже, не поняли изначальный смысл моего поста: я поставил паронитовые прокладки, вместо резиновых, шедших в комплекте с сильфонной подводкой, не более.

Вы уж определитесь, поставили или убрали на полку:

Сильфонной подводкой я называю сильфонную подводку.

Орфографию-то для чего придумали? Разжую: поставил паронитовые прокладки, а те прокладки, что были в комплекте с подводкой я убрал на полку. Так доступно для понимания?

Сей девайс является,только в комплекте с ним идут паронитовые прокладки.Резиновая не может быть.Ипрокладки в комплекте,качественнее,чем отдельно и кустарно нарубленные(хоть и мягкие).усадку они дают.Ну не суть,подтянем.

Соединение * только на лён*

yambor написал :
поставил паронитовые прокладки, а те прокладки, что были в комплекте с подводкой я убрал

Славик64 написал :
Паронит на газе быстро высыхает

касимов написал :
в комплекте с ним идут паронитовые прокладки

В комплекте ерунда какая-то была. Имхо.

касимов написал :
И прокладки в комплекте,качественнее,чем отдельно и кустарно нарубленные(хоть и мягкие)

Я купил упаковку паронитовых прокладок 1/2 в «большом красивом магазине», не помню каком, OBI, кажется.

Так что, если что, у меня и на оперативную замену они есть

Смысл паронита, как материала, в чём? «Терпимость» к тем-ре. Так же? В нашем случае(подводка). Нам это надо?
А с резиной что может произойти . Тем более, что газ не соприкасается с прокладкой, т.к. она прижата/зажата/обжата.

Славик64 написал :
Смысл паронита, как материала, в чём?

Долговечней, жёстче.
Резиновую прокладку легко пережать.
Хотя во многом здесь дело вкуса: кому-то нравится попадья, а кому-то дочка её 🙂

kalat написал :
вот думаю отрезать этого «папу» [Радость] и одеть шланг на старый штуцер «под хомут».

. только боюсь что диаметр трубки окажется больше диаметра штуцера. Никто не в курсе какой внутренний диаметр у резиновых белых трубок маде ин ООО ПКФ «Альянс+» из Ижевска?

Сей девайс является,только в комплекте с ним идут паронитовые прокладки.Резиновая не может быть.Ипрокладки в комплекте,качественнее,чем отдельно и кустарно нарубленные(хоть и мягкие).усадку они дают.Ну не суть,подтянем.
